DURAVIT Nahho 760285 User manual

Montageanleitung Whirlwanne mit angeformter Acrylverkleidung
Mounting instructions Whirltub with formed acrylic panel
Notice de montage Baignoire balnéo avec habillage acrylique moulé
Montagehandleiding Whirlbad met aangegoten acrylbekleding
Instrucciones de montaje Bañera de hidromasaje con faldón acrílico moldeado
Istruzioni di montaggio Vasca idromassaggio con rivestimento acrilico adattato
Instruções de montagem Banheira de hidromassagem com revestimento acrílico modelado
Monteringsvejledning Spa-badekar med formet akrylpanel
Asennusohje Poreallas, jossa muotoiltu akryylipaneeli
Monteringsanvisning Whirlkar med tilpasset akrylavdekning
Monteringsanvisning Bubbelbadkar med panel av akryl i ett stycke
Paigaldusjuhend Vormitud akrüülpaneeliga mullivann
Instrukcja montażuWanna z hydromasażem z uformowanym poszyciem akrylowym
Инструкция по монтажу Гидромассажная ванна сакриловым покрытием
Montážní návod Vírivá vana s tvarovaným akrylátovým panelem
Návod na montážVírivka s tvarovaným akrylátovým obkladom
Szerelési útmutató Whirl kád formázott akril köpennyel
Upute za montažuHidromasažna kada s oblikovanim plaštom od akrila
Instrucţiuni de instalare Cadăjacuzzi cu mascăacrilicăturnată
Navodila za montažoMasažna kad z oblikovano akrilno oblogo
Ръководство за монтаж Хидромасажна вана сакрилна облицoвка
Montāžas instrukcija Virpuļvanna ar atbilstošas formas akrila apšuvumu
Montavimo instrukcija Sūkurinėvonia su priderintos formos akrilo sienelėmis
Montaj kılavuzu Kalıp şeklinde akrilik panelli masajlı küvet
安󴫵󴸤明书 带模制亚克力󵦒板󳢴按摩󲾤󴅨
󹩺󺞮 󹩺󹏛󹩲 󹺚󺧂󹌊 󹪇󺽫 󺱾󸩦󺃊 󹛖󺕿󸵲 󺀪󺷖 󹿫󺇆
󴱝󴆞󴳜明書 成形アクリルパネル
Nahho
Leben im Bad
Living bathrooms

Nahho
# 760285
# 760286
2WH_M_Nahho_angeformte_Verkleidung/13.04.3

WH_M_Nahho_angeformte_Verkleidung/13.04.3 3
en defrnlesitptdafinosvetplrucsskhuhrroslbglvlttrzhkojaar
Wichtige Hinweise Elektroinstallation 4
Important information Electrical installation 6
Remarques importantes Installation électrique 8
Belangrijke aanwijzingen Elektrische installatie 10
Información importante Instalación eléctrica 12
Indicazioni importanti Installazione elettrica 14
Indicações importantes Instalação eléctrica 16
Vigtige henvisninger Elinstallation 18
Tärkeä ohje Sähköasennus 20
Viktig informasjon Elektroinstallasjon 22
Viktig information Elinstallation 24
Olulised nõuanded Elektripaigaldus 26
Ważne informacje Instalacja elektryczna 28
Важные замечания Монтаж электропроводки 30
Důležité pokyny Elektroinstalace 32
Dôležité upozornenia Elektroinštalácia 34
Fontos tudnivalók Elektromos telepítési munkák 36
Važne napomene Elektroinstalacija 38
Indicaţii importante Instalarea electrică40
Pomembni napotki Električna inštalacija 42
Важни указания Електроинсталация 44
Svarīgi norādījumi Elektroinstalācija 46
Svarbūs nurodymai Elektros instaliacija 48
Önemli açıklamalar Elektrik tesisatı 50
󵏽󴮱󴸤明 󳝥气安󴫵 52
󺉒󺂮 󹨂󺻃 󺅚󸞆󺃻󺞮 󹩺󺞮 54
󵏽󴮱注意事󵨵 󵤫気󴱝備 56
58
Montage, Installation, Montage, Montage, Montaje, Montaggio, Montagem, Montering, Asennus, Montering, Montering, Paigaldus, Montaż,
Монтаж, Montáž, Montáž, Szerelés, Montaža, Instalarea, Montaža, Монтаж, Montāža, Montavimas, Montaj, 安󴫵, 󹩺󺞮, 󴱝󴆞, 60

Wichtige Hinweise
Zur Montageanleitung
Diese Montageanleitung ist Bestandteil der Duravit
Whirlwanne und ist vor der Montage sorgfältig zu lesen.
Erklärung der Signalwörter und Symbole
GEFAHR! Bei hohem Risiko, tödlichen Gefahren,
schweren Verletzungen
HINWEIS! Bei möglichen Sachschäden
Verweis auf Kapitel Elektroinstallation
Verweis auf Montagehinweis in diesem Kapitel
Aufforderung zum Sichten (z.B. auf Kratzer)
Angabe der Zeitdauer (z.B. 10 Minuten)
Aufforderung zum Prüfen auf Dichtigkeit
Angabe der Temperatur
Bedieneinheit
(Anzahl richtet sich nach dem Whirlsystem)
Zielgruppe und Qualifikation
Die Whirlwanne darf nur durch ausgebildete
Sanitärinstallateure montiert werden. Die
Elektroinstallation darf nur von ausgebildeten
Elektroinstallateuren durchgeführt werden.
HINWEIS! Installationsvorschriften örtlicher
Versorgungsunternehmen sowie länderspezfische
Normen sind uneingeschränkt einzuhalten.
Sicherheitshinweise
GEFAHR! Lebensgefahr durch Stromschlag.
> Komponenten der Whirlwanne NICHT demontieren.
Montagehinweise
Vor der Montage Vorinstallationsdatenblätter beachten.
Diese stehen im Internet unter www.duravit.com zum
Download bereit.
7
+
32
Armatur montieren (Grafik 7 und 32)
> Die Montage der Armatur wird in einer separaten
Anleitung beschrieben, die Anleitung bei der
Montage beachten.
8
Schwalleinlauf montieren (Grafik 8)
> Die Montage des Schwalleinlaufs wird in einer
separaten Anleitung beschrieben, die Anleitung
bei der Montage beachten.
40
Whirlsystem prüfen (Grafik 40)
> Whirlsystem 10 Minuten anschalten:
bei Kreisläufen mit Intensitätsstufen diese
einmal komplett durchlaufen.
> Wasser in der Wanne lassen, 10 Minuten warten.
> Dichtheit prüfen.
> Falls Anpassungen notwendig sind, Prüfung
wiederholen.
41
Revision (Grafik 41)
> Revisionspanel muss zur Revision zugänglich
und abnehmbar sein.
4WH_M_Nahho_angeformte_Verkleidung/13.04.3
de

600
600
2250*
0
1
2
3
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
ΔN
≤ 30 mA

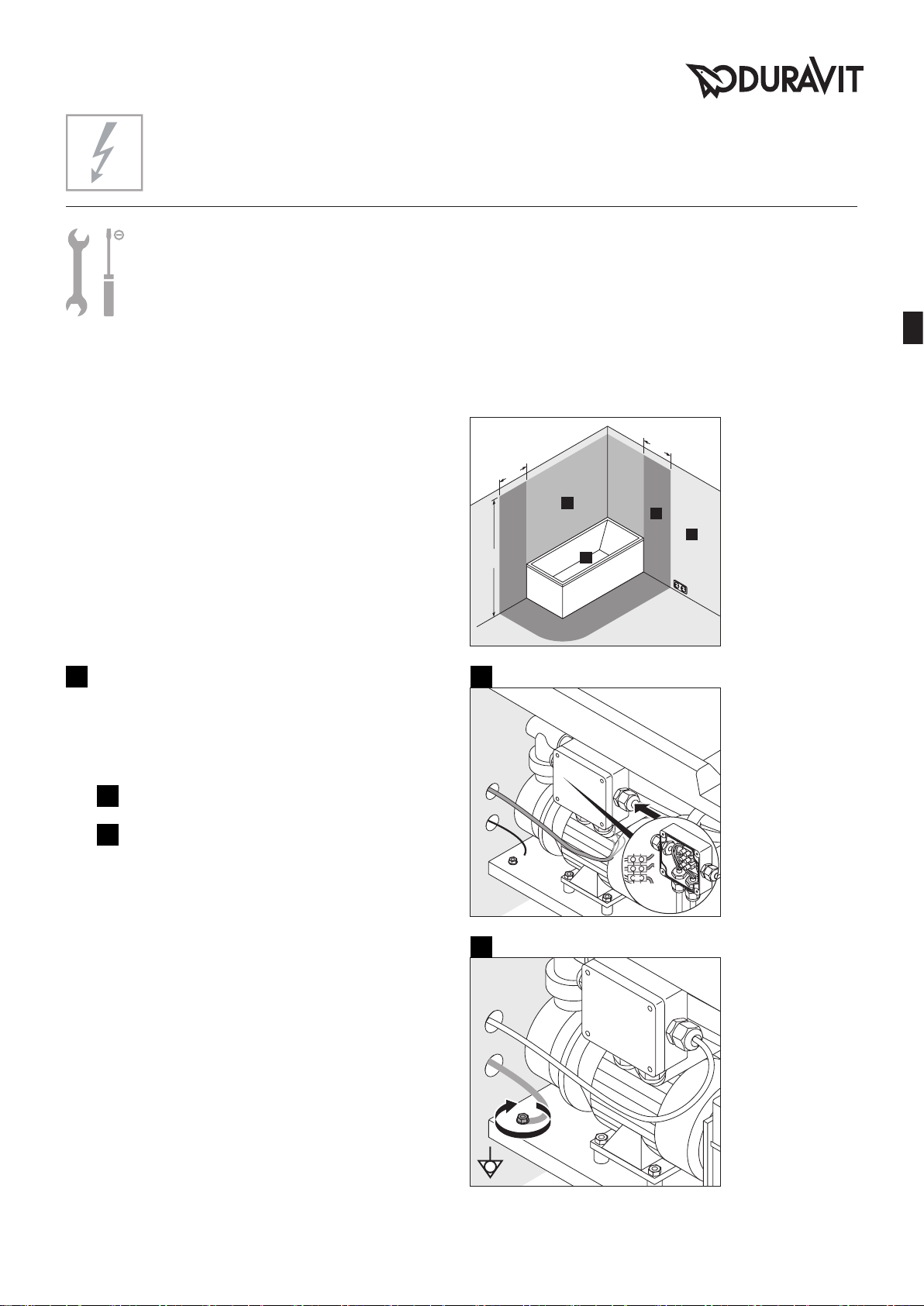

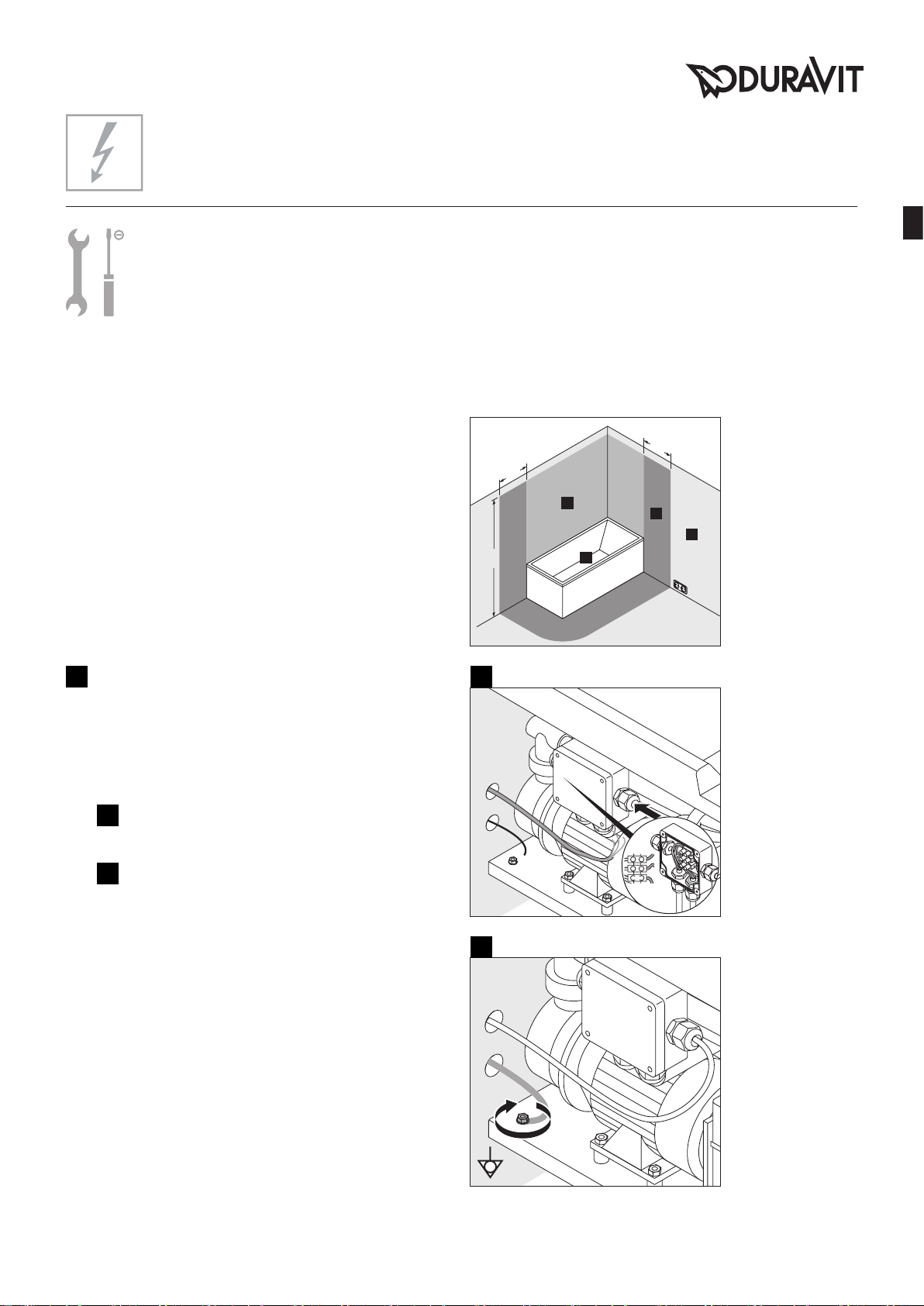

Elektroinstallation
36
Whirlwanne anschließen (Grafik 36)
HINWEIS! Funktionsstörungen vermeiden!
 Leitungen nicht mit Kabelbindern zusammenbinden.
 Zuleitung nicht parallel zu Steuerleitungen verlegen.
I
Zuleitung an Netzanschlussdose anschließen.
II
Potentialausgleichsleitung an Whirlwanne
anschließen.
Vorinstallation
> Festverlegte Zuleitung für Stromversorgung legen:
 separate Absicherung und Fehlerstrom-
Schutzeinrichtung (RCD) vorschalten
 allpolig trennenden Hauptschalter außerhalb der
vorgegebener Schutzzonen (0 - 2) vorschalten
 Zuleitung 3 000 mm herausschauen lassen
> Leitung für Potentialausgleich legen:
 Leitung 3 000 mm herausschauen lassen
Stromversorgung
Absicherung
RCD
* oder Höhe des
höchsten fest
angebrachten
Brausekopfes/
Wasserauslasses;
je nachdem, was
höher ist
Schutzzonen nach DIN VDE 0100-701
WH_M_Nahho_angeformte_Verkleidung/13.04.3 5
de

Important information
About the mounting instructions
These mounting instructions comes as part of the Duravit
whirltub and should be read carefully prior to nstallation.
Explanation of the key words and symbols
DANGER! At high risk of fatal hazards or serious
injuries
ADVICE! In the case of potential damage to
property
Link to the Electrical Installation section
Link to installation information in this section
Inspection (e.g. for scratches)
Indication of the length of time (e.g. 10 minutes)
Inspect to check for leaks and tightness
Indication of the temperature
Control unit
(Number depends on the whirl system)
Target group and qualification
The whirltub must only be installed by trained plumbing
engineers. The electrical installation may only be carried
out by qualified electricians.
NOTE! Local installation regulations and any country-
specific standards must be observed at all times.
Safety information
DANGER! Risk of fatal electric shock.
> Do NOT remove any whirltub components.
Installation information
Please read pre-installation datasheets prior to the
installation. These are available to download on the
Internet at www.duravit.com.
7
+
32
Installing tap unit (Diagrams 7 and 32)
> The installation of the tap unit is described
in separate instructions and these should be
observed during the installation.
8
Installing the flush inlet (Diagram 8)
> The installation of the flush inlet is described
in separate instructions and these should be
observed during the installation.
40
Checking the whirl system (Diagram 40)
> Switch on the whirl system for 10 minutes:
Run this through once completely in the case of
circuits with different levels of intensity.
> Leave the water in the bathtub and wait 10
minutes.
> Check to make sure that it is leak-tight.
> If adjustments are required, repeat the check.
41
Maintenance (Diagram 41)
> The maintenance panel must be accessible and
removable for maintenance.
6WH_M_Nahho_angeformte_Verkleidung/13.04.3
en

600
600
2250*
0
1
2
3
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
ΔN
≤ 30 mA

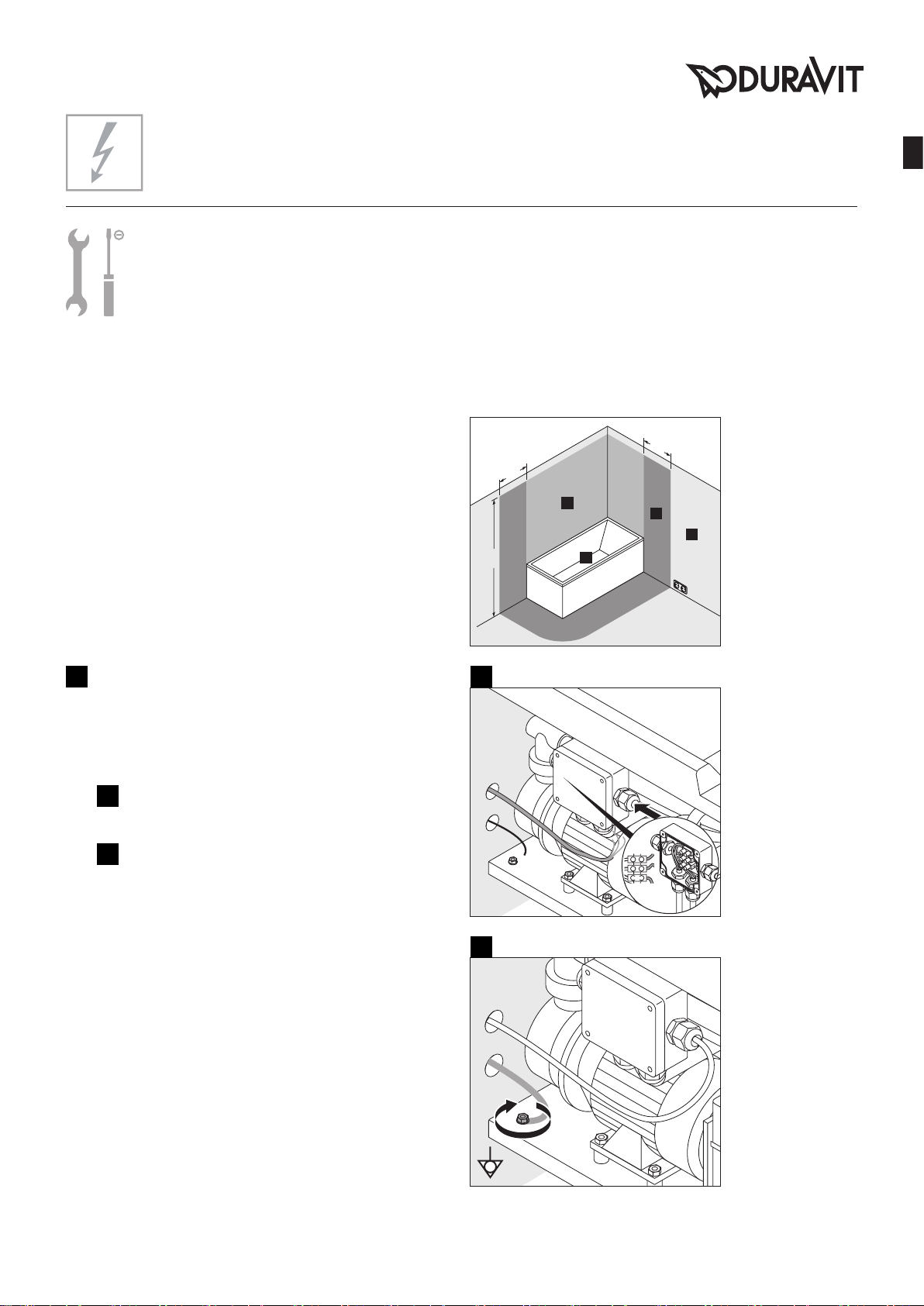

Electrical installation
36
Connecting the whirltub (Diagram 36)
NOTE! Avoiding any malfunctions!
 Do not fasten the cables together with cable ties.
 Do not install the supply line parallel to the control
cables.
I
Connect the supply line to the mains supply
socket.
II
Connect the potential equalisation cable to the
whirltub.
Pre-installation
> Installing a permanent power supply line:
 Pre-connect a separate fuse and residual current
operating device (RCD)
 Pre-connect an all-pole separating main switch
outside the prescribed safety areas (0 - 2)
 Allow the supply line to protrude by 3,000 mm
> Laying the potential equalisation cable:
 Allow the cable to protrude by 3,000 mm
Power supply
Fuse protection
RCD
* or the height of
the highest shower
head / water outlet
that is permanently
installed; depending
on which is higher
Safety areas in accordance with DIN VDE 0100-701
WH_M_Nahho_angeformte_Verkleidung/13.04.3 7
en

Remarques importantes
Concernant la notice de montage
Cette notice de montage fait partie intégrante de la
baignoire à remous Duravit et doit être lue avec attention
avant d'effectuer le montage.
Explication des avertissements et symboles
DANGER! En cas de risques élevés, dangers
mortels, blessures graves
REMARQUE! En cas de dégâts matériels éventuels
Référence au chapitre Installation électrique
Référence à la consigne de montage dans ce
chapitre
Invitation à vérifier (p. ex. les rayures)
Indication de la durée (par ex. 10 minutes)
Invitation à vérifier l'étanchéité
Indication de la température
Unité de commande
(quantité en fonction du système balnéo)
Groupe cible et qualification
La baignoire balnéo doit uniquement être montée par des
installateurs sanitaires formés à cet effet. L'installation
électrique doit uniquement être réalisée par des
installateurs électriques qualifiés.
REMARQUE! L'installation doit obligatoirement être
réalisée selon les consignes d'installation des fournisseurs
locaux ainsi que les normes spécifiques aux pays.
Consignes de sécurité
DANGER! Danger de mort par choc électrique.
> NE PAS démonter les composants de la baignoire
balnéo.
Consignes de montage
Avant le montage, lire les fiches techniques de
préinstallation. Celles-ci peuvent être téléchargées sur
Internet via le site www.duravit.com.
7
+
32
Monter la robinetterie (graphiques 7 et 32)
> Le montage de la robinetterie est décrit dans une
notice séparée. Tenir compte de la notice lors du
montage.
8
Monter le bec déverseur en cascade (graphique 8)
> Le montage du bec déverseur en cascade est
décrit dans une notice séparée. Tenir compte de
la notice lors du montage.
40
Vérifier le système balnéo (graphique 40)
> Mettre le système balnéo en marche pendant 10
minutes :
avec les circuits avec niveaux d'intensité,
effectuer un premier cycle complet.
> Laisser couler l'eau dans la baignoire, attendre
10 minutes.
> Vérifier l'étanchéité.
> Si des adaptations sont nécessaires, répéter le
contrôle.
41
Inspection (graphique 41)
> Le panneau d'inspection doit être accessible et
amovible pour l'inspection.
8WH_M_Nahho_angeformte_Verkleidung/13.04.3
fr

600
600
2250*
0
1
2
3
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
ΔN
≤ 30 mA
Installation électrique
36
Raccorder la baignoire balnéo (graphique 36)
REMARQUE! Eviter les dysfonctionnements !
 Ne pas relier les câbles à l'aide de serre-câbles.
 Le câble d'alimentation ne doit pas être posé pa-
rallèlement aux câbles de commande.
I
Raccorder le câble d'alimentation à la prise
secteur.
II
Raccorder le câble pour la liaison équipotentielle
à la baignoire balnéo.
Préinstallation
> Poser un câble fixe pour l'alimentation électrique :
 poser en amont un fusible séparé et un disjoncteur
de protection de courant de fuite (RCD)
 poser en amont un interrupteur principal à coupure
sur tous les pôles, en dehors des zones de protection
prescrites (0-2)
 Le câble doit dépasser de 3000 mm
> Poser le câble pour le potentiel de compensation :
 Le câble doit dépasser de 3000 mm
Alimentation électrique
Protection
RCD
* ou la hauteur de
la tête de douche /
sortie d'eau la plus
élevée ; en fonction
de ce qui est le plus
élevé
Zones de protection selon DIN VDE 0100-701
WH_M_Nahho_angeformte_Verkleidung/13.04.3 9
fr

Belangrijke aanwijzingen
Betreffende deze montagehandleiding
Deze montagehandleiding is een onderdeel van het
whirlbad en moet vóór de montage zorgvuldig worden
doorgelezen.
Uitleg van de signaalwoorden en symbolen
GEVAAR! Bij hoog risico, dodelijk gevaar, zware
verwondingen
AANWIJZING! Bij mogelijke materiële schade
Verwijzing naar het hoofdstuk Elektrische
installatie
Verwijzing naar montageaanwijzing in dit
hoofdstuk
Visuele controle noodzakelijk (bijv. i.v.m.
krassen)
Indicatie van de tijdsduur (bijv. 10 minuten)
Er moet een dichtheidscontrole worden
uitgevoerd
Temperatuurweergave
Bedieningseenheid
(aantal afhankelijk van het whirlsysteem)
Doelgroep en kwalificatie
Het whirlbad mag uitsluitend door een erkend
installatiebedrijf worden gemonteerd. De elektrische
installatie mag uitsluitend door elektriciens worden
uitgevoerd.
AANWIJZING! De installatievoorschriften van de lokale
nutsbedrijven alsmede de voor het betreffende land
geldende normen moeten volledig in acht worden
genomen.
Veiligheidsinstructies
GEVAAR! Levensgevaar door elektrische schokken.
> Componenten van het whirlbad NIET demonteren.
Montageaanwijzingen
Voor de montage op de gegevensbladen letten. Deze kunt
u op internet downloaden van www.duravit.com.
7
+
32
Kraanwerk monteren (afb. 7 en 32)
> De montage van het kraanwerk wordt in een
aparte handleiding beschreven. Neem deze
handleiding bij de montage in acht.
8
Waterinlaat monteren (afb. 8)
> De montage van de waterinlaat wordt in een
aparte handleiding beschreven. Neem deze
handleiding bij de montage in acht.
40
Whirlsysteem controleren (afb. 40)
> Whirlsysteem 10 minuten inschakelen:
bij cycli met intensiteitsniveaus deze eenmaal
volledig doorlopen.
> Water in het bad laten staan, 10 minuten
wachten.
> Dichtheid controleren.
> Als aanpassingen nodig zijn, de controle
herhalen.
41
Inspectie (afb. 41)
> Het inspectiepaneel moet voor
inspectiedoeleinden bereikbaar en demontabel
zijn.
10 WH_M_Nahho_angeformte_Verkleidung/13.04.3
nl

600
600
2250*
0
1
2
3
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
ΔN
≤ 30 mA
Elektrische installatie
36
Whirlbad aansluiten (afb. 36)
AANWIJZING! Functiestoringen vermijden!
 Leidingen niet met kabelbinders samenbinden.
 Toevoerleiding niet evenwijdig aan de regelleidin-
gen leggen.
I
Toevoerleiding op stopcontact aansluiten.
II
Aardleiding op whirlbad aansluiten.
Voorinstallatie
> Vastgelegde toevoerleiding voor stroomtoevoer
leggen:
 aparte zekering en lekstroomschakelaar (RCD)
voorschakelen
 met alle polen gescheiden hoofdschakelaar buiten
de aangegeven beschermingszones (0 - 2) voorsch-
akelen
 Toevoerleiding 3000 mm laten uitsteken
> Aardleiding leggen:
 Leiding 3000 mm laten uitsteken
Stroomvoorziening
Zekering
RCD
* of hoogte van
de hoogste vast
aangebrachte
douchekop/
wateruitlaat,
afhankelijk wat
hoger is
Beschermende zones volgens DIN VDE 0100-701
WH_M_Nahho_angeformte_Verkleidung/13.04.3 11
nl

Información importante
Instrucciones de montaje
Estas instrucciones de montaje acompañan a la
bañera de hidromasaje Duravit y es necesario leerlas
cuidadosamente antes del montaje.
Explicación de las indicaciones y símbolos de
advertencia
¡PELIGRO!Riesgo elevado, peligro de muerte o
lesiones graves
¡ADVERTENCIA! Posibles daños materiales
Indica el capítulo Instalación eléctrica
Indica una advertencia acerca del montaje en
este capítulo
Fíjese que no haya, por ejemplo, arañazos
Tiempo necesario (por ejemplo, 10 minutos)
Compruébese la estanqueidad
Indicación de temperatura
Consola de mandos
(cantidad sujeta al sistema de hidromasaje)
Instaladores y sus cualificaciones
La bañera de hidromasaje únicamente podrán montarla
instaladores sanitarios cualificados. La instalación
eléctrica solo podrán realizarla instaladores eléctricos
cualificados.
¡ADVERTENCIA! Deberán cumplirse sin restricciones
las instrucciones de instalación de las empresas de
suministro locales y las normas específicas de cada país.
Advertencias de seguridad
¡PELIGRO! Peligro de muerte por descarga eléctrica.
> NO desmontar los componentes de la bañera de
hidromasaje.
Advertencia acerca del montaje
Antes de llevar a cabo el montaje, tener en cuenta las
fichas de preinstalación. Pueden descargarse en Internet
del sitio web www.duravit.com.
7
+
32
Montar la grifería (imágenes 7 y 32)
> El montaje de la grifería viene descrito en unas
instrucciones aparte que es necesario tener en
cuenta.
8
Montar el caño de cascada (imagen 8)
> El montaje del caño de cascada viene descrito
en unas instrucciones aparte que es necesario
tener en cuenta.
40
Comprobar el sistema de hidromasaje (imagen 40)
> Encender el sistema de hidromasaje durante 10
minutos:
si hay ciclos de distintos niveles de intensidad,
completar cada uno una vez.
> Dejar el agua en la bañera y esperar 10 minutos.
> Comprobar la estanqueidad.
> En caso de tener que realizar ajuster, volver a
realizar la prueba.
41
Registro (imagen 41)
> El panel de registro debe poder retirarse para
acceder al registro.
12 WH_M_Nahho_angeformte_Verkleidung/13.04.3
es

600
600
2250*
0
1
2
3
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
ΔN
≤ 30 mA
Instalación eléctrica
36
Fijar el sistema de hidromasaje (imagen 36)
¡ADVERTENCIA! Para evitar los fallos de
funcionamiento
 No atar los cables juntos con una brida.
 No colocar el cable de alimentación paralelo a los
cables de mando.
I
Conectar el cable de alimentación a la toma de
corriente.
II
Enchufar a la bañera de hidromasaje el cable de
compensación de potencia.
Preinstalación
> Colocar el cable para el suministro eléctrico bien
fijado:
 instalar por separado un fusible y un dispositivo
diferencial (DDR)
 instalar un interruptor principal omnipolar fuera de
las zonas de seguridad 0, 1 y 2
 Dejar que el cable de alimentación sobresalga
3.000mm
> Instalar el cable de conexión equipotencial:
 Dejar que el cable sobresalga 3.000mm
Suministro eléctrico
Fusible
DDR
* o la altura de la
alcachofa de ducha/
salida de agua
situada a mayor
altura, dependiendo
de lo que esté más
arriba
Zonas de protección según la norma DIN VDE 0100-701
WH_M_Nahho_angeformte_Verkleidung/13.04.3 13
es

Indicazioni importanti
Riguardo alle istruzioni di montaggio
Le presenti istruzioni di montaggio sono parte integrante
della vasca idromassaggio Duravit e devono essere lette
con attenzione prima del montaggio del prodotto.
Legenda
PERICOLO!In caso di rischio elevato, pericolo di
morte o gravi infortuni
NOTA! In caso di rischio di danni alle cose
Riferimento al capitolo Installazione elettrica
Riferimento alla nota al montaggio riportata qui
sotto
Richiesta di ispezione visiva (es. per cercare
graffi)
Indicazione della durata (es. 10 minuti)
Richiesta di verifica della tenuta stagna
Indicazione della temperatura
Unità di comando
(La quantità è in funzione del sistema
idromassaggio)
Destinatari e competenza
La vasca idromassaggio deve essere installata
esclusivamente da tecnici specializzati e qualificati.
L'installazione elettrica deve essere eseguita solo da
elettricisti qualificati.
NOTA! Nell'installazione rispettare sempre
rigorosamente le normative specifiche di enti di
approvvigionamento locali e le norme nazionali.
Avvertenze di sicurezza
PERICOLO! Pericolo di morte da scossa elettrica.
> NON smontare componenti della vasca idromassaggio.
Nota al montaggio
Prima di eseguire il montaggio osservare le schede
tecniche di preinstallazione. Tali schede sono scaricabili
da internet al sito www.duravit.com.
7
+
32
Montare il rubinetto (fig. 7 e 32)
> Il montaggio del rivestimento della vasca viene
descritta separatamente, seguire attentamente le
istruzioni durante il montaggio.
8
Montare il rubinetto a cascata (fig. 8)
> Il montaggio del rubinetto a cascata viene
descritta separatamente, seguire attentamente
le istruzioni durante il montaggio.
40
Verificare il sistema idromassaggio (fig. 40)
> Inserire il sistema idromassaggio per 10 minuti:
per circuiti con livelli d'intensità eseguire un
completo ciclo.
> Lasciare l'acqua nella vasca, attendere 10
minuti.
> Verificare la tenuta stagna.
> In caso siano necessari eseguire degli
adattamenti, ripetere la verifica.
41
Revisione (fig. 41)
> Il pannello di revisione della vasca deve essere
accessibile e rimovibile per eventuali operazioni
di manutenzione.
14 WH_M_Nahho_angeformte_Verkleidung/13.04.3
itit

600
600
2250*
0
1
2
3
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
ΔN
≤ 30 mA
Installazione elettrica
36
Collegare la vasca idromassaggio (fig. 36)
NOTA! Evitare anomalie di funzionamento!
 Non legare insieme i cavi con apposite fascette.
 Non posare il cavo di alimentazione parallelo ai
cavi di comando.
I
Collegare il cavo di alimentazione alla scatola di
allacciamento.
II
Collegare il cavo equipotenziale alla vasca
idromassaggio.
Preinstallazione
> Predisporre il cavo di alimentazione:
 Predisporre una messa a terra ed un salvavita (RCD)
separati
 Predisporre un interruttore principale onnipolare
sezionatore fuori dalle zone di protezione indicate
(0 - 2)
 Far fuoriuscire il cavo di alimentazione per una lun-
ghezza di 3000 mm
> Posare il cavo per il collegamento equiponteziale:
 Far fuoriuscire il cavo per una lunghezza di 3000
mm
Alimentazione elettrica
Interruttore magnetotermico
Salvavita (RCD)
* oppure altezza
della testa doccia/
scarico acqua
collocato fisso, a
secondo di quello
più alto
Zone di protezione secondo DIN VDE 0100-701
WH_M_Nahho_angeformte_Verkleidung/13.04.3 15
itit

Indicações importantes
Sobre as instruções de montagem
Estas instruções de montagem são parte integrante da
banheira de hidromassagem Duravit e devem ser lidas
com atenção antes da montagem.
Descrição das palavras-chave e dos símbolos
PERIGO! Com alto risco, perigos mortais,
ferimentos graves
NOTA! Em caso de possíveis danos materiais
Referência ao capítulo Instalação eléctrica
Referência à informação de montagem neste
capítulo
Solicitação para examinar (p.ex: em relação a
arranhões)
Indicação da duração (por ex. 10 minutos)
Solicitação para verificar a estanqueidade
Indicação da temperatura
Unidade de comando
(o número depende do sistema Whirl)
Grupo-alvo e qualificação
A banheira de hidromassagem só deve ser montada
por instaladores sanitários qualificados. A instalação
eléctrica só deve ser realizada por instaladores
eléctricos qualificados.
NOTA! Devem ser respeitadas as directivas de instalação
locais assim como as normas específicas do país.
Indicações de segurança
PERIGO! Perigo de vida devido a choque eléctrico.
> NÃO desmontar os componentes da banheira de
hidromassagem.
Indicações de montagem
Antes da montagem devem ser observadas as fichas de
pré-instalação. Estas encontram-se na internet, para
download, em www.duravit.com.
7
+
32
Montar a armação (gráficos 7 e 32)
> A montagem da armação é descrita
separadamente e deverá ser observada durante a
instalação.
8
Montar o cano da cascada (gráfico 8)
> A montagem do cano da cascada é descrita
separadamente e deverá ser observada durante
a instalação.
40
Verificar o sistema Whirl (gráfico 40)
> Ligar o sistema Whirl durante 10 minutos:
em circuitos com níveis de intensidade, estes
devem funcionar uma vez por completo.
> Encher a banheira com água e aguardar 10
minutos.
> Verificar a estanqueidade.
> Se forem necessárias adaptações, deverá
repetir a verificação.
41
Inspecção e manutenção (gráfico 41)
> Para a inspecção e manutenção deve ser
possível remover o painel de inspecção e de
manutenção.
16 WH_M_Nahho_angeformte_Verkleidung/13.04.3
pt

600
600
2250*
0
1
2
3
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
ΔN
≤ 30 mA
Instalação eléctrica
36
Conectar a banheira de hidromassagem (gráfico 36)
NOTA! Evitar erros de funcionamento!
 Não amarrar os cabos com agrupadores de cabos.
 Não instalar o cabo de alimentação paralelamente
aos condutores de comando.
I
Ligar o cabo de alimentação à tomada de rede
eléctrica.
II
Conectar o cabo de compensação de potencial à
banheria de hidromassagem.
Pré-instalação
> Cabo de alimentação instalado de forma fixa para
alimentação de corrente eléctrica:
 instalar um disjuntor separado e um dispositivo de
protecção diferencial residual
 instalar um interruptor multipolar, fora das zonas de
protecção previstas (0 - 2)
 Deixar o cabo de alimentação sobressair 3 000 mm
> Instalar o cabo de alimentação equipotencial:
 Deixar o cabo sobressair 3 000 mm
Alimentação de corrente eléctrica
Protecção
Protecção diferencial residual
* ou altura do
chuveiro/saída de
água, fixo, mais
alto; o que for mais
alto
Zonas de protecção conforme DIN VDE 0100-701
WH_M_Nahho_angeformte_Verkleidung/13.04.3 17
pt

Vigtige henvisninger
Om monteringsvejledningen
Denne monteringsvejledning hører med til Duravit
spa-badekarret og skal læses omhyggeligt igennem før
monteringen.
Forklaring af signalordene og symbolerne
FARE! Ved høj risiko, fare med døden til følge,
alvorlige kvæstelser
BEMÆRK! Ved mulige produktskader
Henviser til kapitel Elinstallation
Henviser til monteringsanvisning i dette kapitel
Opfordrer til visuel kontrol (f.eks. for ridser)
Angivelse af varighed (f.eks. 10 minutter)
Opfordrer til at kontrollere for tæthed
Angivelse af temperatur
Betjeningsenhed
(antal retter sig efter spasystemet)
Målgruppe og kvalifikation
Spa-badekarret må kun monteres af uddannede
sanitærinstallatører. Elinstallationen må kun
gennemføres af uddannede el-installatører.
BEMÆRK! Lokale montageregulationer og
landespecifikke standarder skal altid overholdes.
Sikkerhedshenvisninger
FARE! Livsfare som følge af elektrisk stød.
> Demonter IKKE komponenter fra spa-badekarret.
Monteringsanvisninger
Følg forinstallationsdatabladene, før montering finder
sted. Disse kan downloades fra internettet under www.
duravit.com.
7
+
32
Armatur monteres (grafik 7 og 32)
> Monteringen af armaturet beskrives i en separat
vejledning, følg vejledningen under monteringen.
8
Vandpåfyldning monteres (grafik 8)
> Monteringen af vandpåfyldningen beskrives i
en separat vejledning, følg vejledningen under
monteringen.
40
Spasystem kontrolleres (grafik 40)
> Tænd for spasystemet i 10 minutter:
Ved kredsløb med intensitetstrin: Lad dem løbe
komplet igennem en gang.
> Fyld karret med vand, vent i 10 minutter.
> Kontroller, at alt er tæt.
> Gentag kontrollen, hvis det er nødvendigt at
tilpasse noget.
41
Revision (grafik 41)
> Revisionspanelet skal være tilgængeligt og
kunne tages af til revisionsarbejde.
18 WH_M_Nahho_angeformte_Verkleidung/13.04.3
da

600
600
2250*
0
1
2
3
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
ΔN
≤ 30 mA
Elinstallation
36
Spa-badekar tilsluttes (grafik 36)
BEMÆRK! Undgå funktionsfejl!
 Bind ikke ledninger sammen med kabelholdere.
 Træk ikke en elledning parallelt med styrelednin-
gerne.
I
Tilslut elledningen til nettilslutningsdåsen.
II
Tilslut potentialeudligningsledningen til spa-
badekarret.
Forinstallation
> Træk fastinstalleret elledning til strømforsyning:
 Forkobl separat afsikring ogfejlstrøm-beskyttelses-
anordning (RCD)
 Forkobl en hovedafbryder til afbrydelse af alle po-
leruden for de fastlagte beskyttelseszoner (0 - 2)
 Sørg for, at elledningen stikker 3 000 mm ud
> Træk en ledning til potentialeudligning:
 Sørg for, at ledningen stikker 3 000 mm ud
Strømforsyning
Afsikring
RCD
* eller højde
på det højeste,
fast anbragte
brusehoved/
vandafløb;
afhængigt af, hvad
der ligger højest
Beskyttelseszoner iht. DIN VDE 0100-701
WH_M_Nahho_angeformte_Verkleidung/13.04.3 19
da

Tärkeä ohje
Asennusohjeesta
Tämä asennusohje on osa Duravit-poreammetta ja se on
luettava huolellisesti ennen asennusta.
Merkkisanojen ja symbolien selitys
VAARA! Erittäin vaarallisessa tilanteessa,
kuolettavissa vaaroissa, vakavissa
vammoissa
OHJE! Mahdollisten aineellisten vahinkojen
sattuessa
Viittaus lukuun Sähköasennus
Viite tässä luvussa olevaan asennusohjeeseen
Pyyntö silmämääräiseen tarkastukseen (esim.
naarmujen varalta)
Ajallisen keston tieto (esim. 10 minuuttia)
Pyyntö tiiviyden tarkastamiseen
Lämpötilatieto
Hallintalaite
(määrä riippuu porejärjestelmästä)
Kohderyhmä ja pätevyys
Poreammeen saavat asentaa ainoastaan koulutetut
saniteettialan asentajat. Sähköasennuksen saavat
suorittaa ainoastaan koulutetut sähköasentajat.
OHJE! Paikallisen vesilaitoksen asennusmääräyksiä sekä
maakohtaisia normeja on noudatettava rajoituksetta.
Turvaohjeet
VAARA! Sähköiskusta aiheutuva hengenvaara.
> ÄLÄ pura porealtaan komponentteja.
Asennusohjeet
Huomioi esiasennustietolehtiset ennen asennusta. Nämä
voidaan ladata Internetistä osoitteesta www.duravit.com.
7
+
32
Hanan asentaminen (kuva 7 ja 32)
> Hanan asennus kuvataan erillisessä ohjeessa,
huomioi ohje asennuksessa.
8
Vesiputoushanan asennus (kuva 8)
> Vesiputoushanan asentaminen kuvataan
erillisessä ohjeessa, huomioi ohje
asennuksessa.
40
Porejärjestelmän tarkastaminen (kuva 40)
> Kytke porejärjestelmä päälle 10 minuutiksi:
Käy tehotasoilla varustettujen kiertojen
tehotasot kerran kokonaan läpi.
> Laske vettä altaaseen, odota 10 minuuttia.
> Tarkasta tiiviys.
> Mikäli sovitukset ovat tarpeen, toista tarkastus.
41
Huolto (kuva 41)
> Huoltolevyn on oltava helposti irrotettavissa
huoltoa varten.
20 WH_M_Nahho_angeformte_Verkleidung/13.04.3
fi
