DURAVIT Happy D.2 360319 User manual

Montageanleitung Whirlwanne mit Wannenverkleidung (Freistehend)
Mounting instructions Whirltub with panel (freestanding)
Notice de montage Baignoire balnéo avec habillage (en îlot)
Montagehandleiding Whirlbad met badpanelen (vrijstaand)
Instrucciones de montaje Bañera de hidromasaje con faldón (exenta)
Istruzioni di montaggio Vasca idromassaggio con pannello di rivestimento (centro stanza)
Instruções de montagem Banheira de hidromassagem com revestimento de banheira (de centro)
Monteringsvejledning Spa-badekar med panel (fritstående)
Asennusohje Poreamme etulevyllä (vapaasti seisova)
Monteringsanvisning Whirlkar med badekarpanel (frittstående)
Monteringsanvisning Bubbelbadkar med badkarspanel (fristående)
Paigaldusjuhend Mullivann, mille ümbrus kaetakse kattematerjaliga (eraldiseisev)
Instrukcja montażuWanna z hydromasażem i obudową(wolnostojąca)
Инструкция по монтажу Гидромассажная ванна сбоковыми панелями (отдельно стоящая)
Montážní návod Vířivá vana s panelem vany (volněstojící)
Návod na montážVírivá vaňa s obkladom (voľne stojaca)
Szerelési útmutató Whirl kád fürdőkád burkolattal (szabadon álló)
Upute za montažuHidromasažna kada s oblogom (slobodno postavljena)
Instrucţiuni de instalare Cadăjacuzzi cu mască(detaşată)
Navodila za montažoMasažna kad z oblogo kadi (prostostoječa)
Ръководство за монтаж Хидромасажна вана за баня сoблицовка (свободно стояща)
Montāžas instrukcija Virpuļvanna ar apšuvuma paneļiem (brīvi stāvoša)
Montavimo instrukcija Sūkurinėvonia su sienelėmis (statyti atviroje vietoje)
Montaj kılavuzu Panelli masajlı küvet (freestanding)
安󴫵󴸤明书 带󲾤󴅨󵦒板󳢴按摩󲾤󴅨（󳔜󳳻式）
󹩺󺞮 󹩺󹏛󹩲 󺀪󺷖 󹿫󺇆 󹕥 󺱾󸩦(󸴛󹌓󹰳)
󴱝󴆞󴳜明書 バスタブパネル付きジェットバス (󳔜󳳻型)
Leben im Bad
Living bathrooms

2WH_M_FST_MV-AV_Oval/15.12.3
Happy D.2
# 760319
PuraVida
# 760185
Starck
# 760010
# 760012

WH_M_FST_MV-AV_Oval/15.12.3 3
en defrnlesitptdafinosvetplrucsskhuhrroslbglvlttrzhkojaar
Wichtige Hinweise Elektroinstallation 4
Important information Electrical installation 6
Remarques importantes Installation électrique 8
Belangrijke aanwijzingen Elektrische installatie 10
Información importante Instalación eléctrica 12
Indicazioni importanti Installazione elettrica 14
Indicações importantes Instalação eléctrica 16
Vigtige henvisninger Elinstallation 18
Tärkeä ohje Sähköasennus 20
Viktig informasjon Elektroinstallasjon 22
Viktig information Elinstallation 24
Olulised nõuanded Elektripaigaldus 26
Ważne informacje Instalacja elektryczna 28
Важные замечания Монтаж электропроводки 30
Důležité pokyny Elektroinstalace 32
Dôležité upozornenia Elektroinštalácia 34
Fontos tudnivalók Elektromos telepítési munkák 36
Važne napomene Elektroinstalacija 38
Indicaţii importante Instalarea electrică40
Pomembni napotki Električna inštalacija 42
Важни указания Електроинсталация 44
Svarīgi norādījumi Elektroinstalācija 46
Svarbūs nurodymai Elektros instaliacija 48
Önemli bilgiler Elektrik tesisatı 50
󵏽󴮱󴸤明 󳝥气安󴫵 52
󺉒󺂮 󹨂󺻃 󺅚󸞆󺃻󺞮 󹩺󺞮 54
󵏽󴮱注意事󵨵 󵤫気󴱝備 56
58
Montage, Installation, Montage, Montage, Montaje, Montaggio, Montagem, Montering, Asennus, Montering, Montering, Paigaldus, Montaż,
Монтаж, Montáž, Montáž, Szerelés, Montaža, Instalarea, Montaža, Монтаж, Montāža, Montavimas, Montaj, 安󴫵, 󹩺󺞮, 󴱝󴆞, , 60
en defrnlesitptdafinosvetplrucsskhuhrroslbglvlttrzhkojaar

Zur Montageanleitung
Diese Montageanleitung ist Bestandteil der Duravit Bade-
wanne und ist vor der Montage sorgfältig zu lesen.
Erklärung der Signalwörter und Symbole
GEFAHR!Bei hohem Risiko, tödlichen Gefahren,
schweren Verletzungen
HINWEIS! Bei möglichen Sachschäden
Verweis auf Kapitel Elektroinstallation
Verweis auf Montagehinweis in diesem Kapitel
Aufforderung zum Sichten (z.B. auf Kratzer)
Angabe der Zeitdauer (z.B. 10 Minuten)
Aufforderung zum Prüfen auf Dichtigkeit
Angabe der Temperatur
Bedieneinheit
(Anzahl richtet sich nach dem Whirlsystem)
Zielgruppe und Qualifikation
Die Whirlwanne darf nur durch ausgebildete
Sanitärinstallateure montiert werden. Die
Elektroinstallation darf nur von ausgebildeten
Elektroinstallateuren durchgeführt werden.
HINWEIS! Installationsvorschriften örtlicher
Versorgungsunternehmen sowie länderspezfische
Normen sind uneingeschränkt einzuhalten.
Sicherheitshinweise
GEFAHR! Lebensgefahr durch Stromschlag.
Montagehinweise
Vor der Montage Vorinstallationsdatenblätter beachten.
Diese stehen im Internet unter www.duravit.com zum
Download bereit.

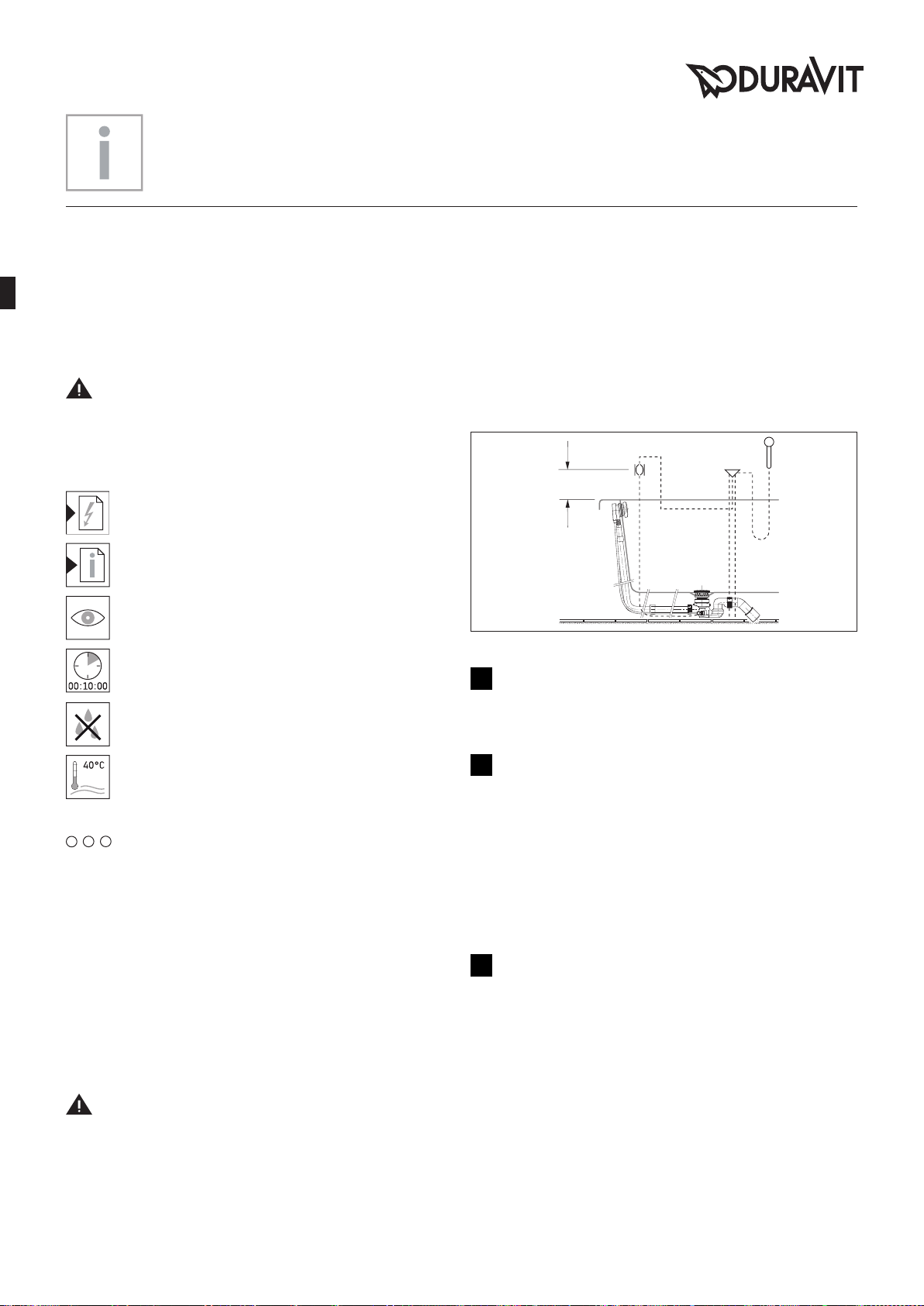

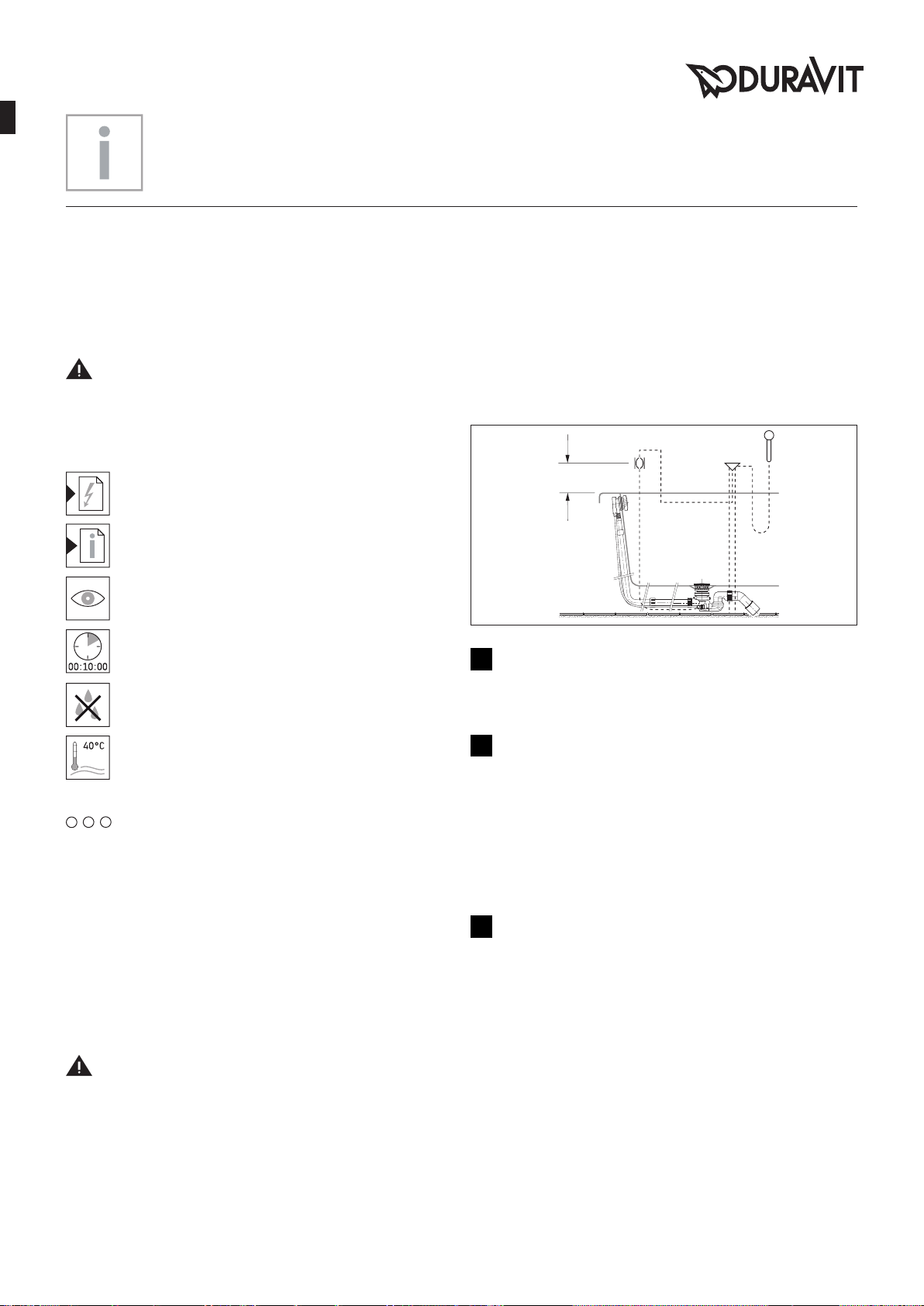

HINWEIS!
Bei Wannen mit Bodenzulauf ist bauseits ein
Rohrunterbrecher zwingend erforderlich.
> Einbauschema beachten.
12
Wanne befestigen (Grafik 12)
> Befestigungsmaterial je nach
Bodenbeschaffenheit wählen.
20
Whirlsystem prüfen (Grafik 20)
> Whirlsystem 10 Minuten anschalten: bei
Kreisläufen mit Intensitätsstufen diese einmal
komplett durchlaufen.
> Wasser in der Wanne lassen, 10 Minuten
warten.
> Dichtheit prüfen.
> Falls Anpassungen notwendig sind, Prüfung
wiederholen.
25
Revision (Grafik 25)
> Zur Revision muss die Wanne aus der Schürze
gehoben werden.
Wichtige Hinweise
4WH_M_FST_MV-AV_Oval/15.12.3
de
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

600
600
2250*
0
1
2
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 -240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 -240 V AC
IN= 16 A
I∆N≤30 mA

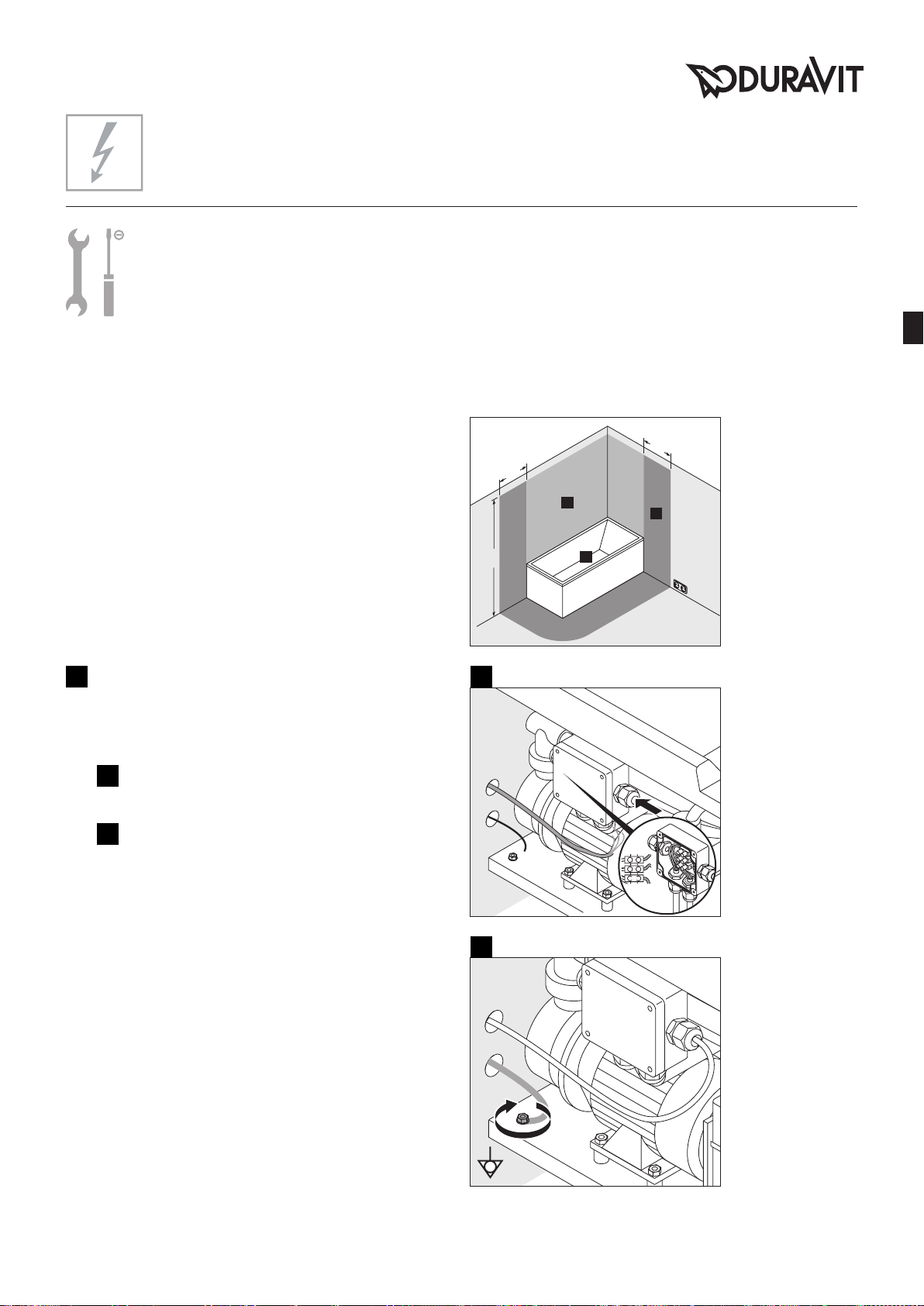

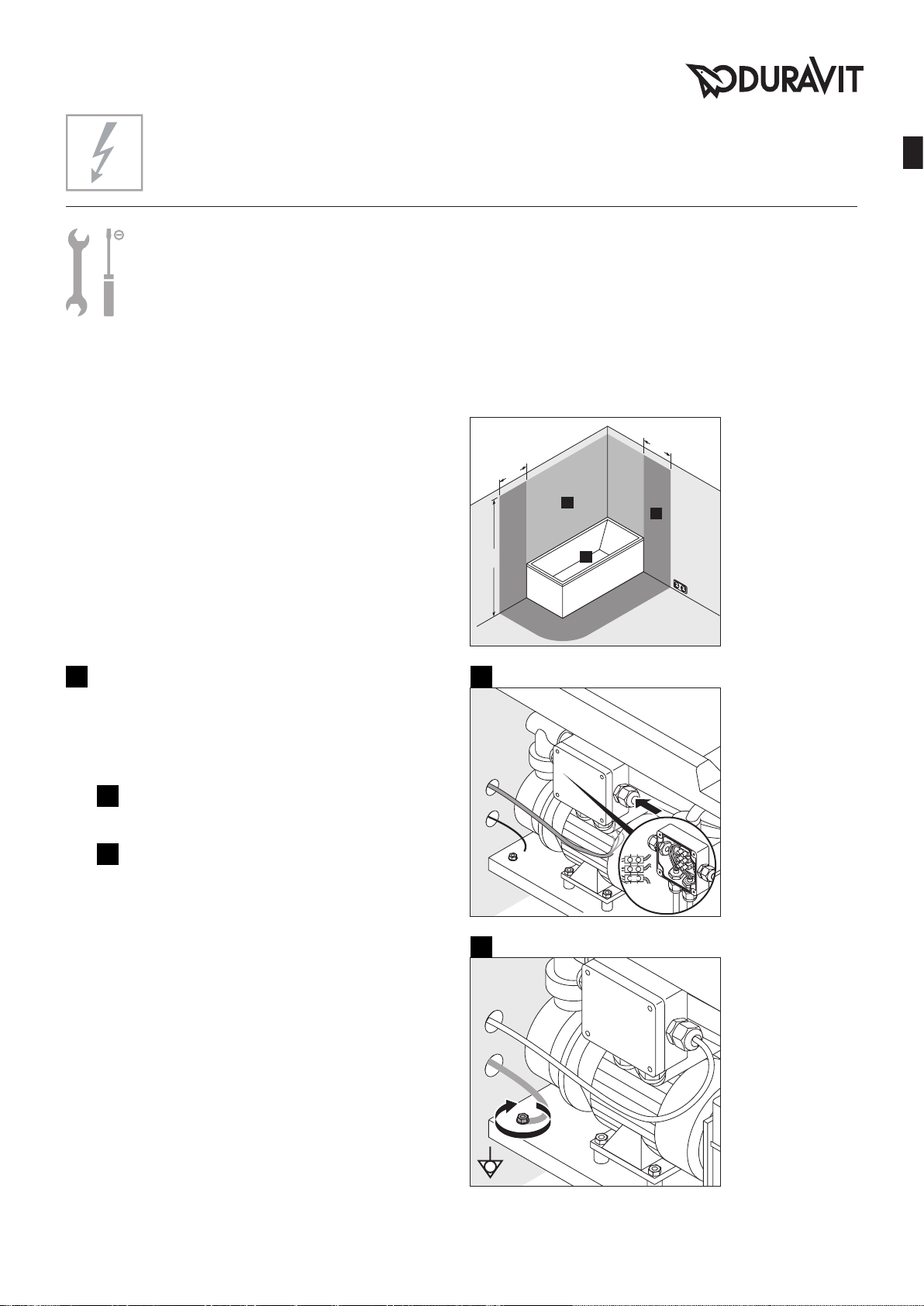

Stromversorgung
Absicherung
RCD
Schutzzonen nach DIN VDE 0100-701
* oder Höhe des
höchsten fest
angebrachten
Brausekopfes/
Wasserauslasses;
je nachdem, was
höher ist
16
Whirlwanne anschließen (Grafik 16)
HINWEIS! Funktionsstörungen vermeiden!
 Leitungen nicht mit Kabelbindern zusammenbinden.
 Zuleitung nicht parallel zu Steuerleitungen verlegen.
I
Zuleitung(en) an Netzanschlussdose anschließen.
II
Potentialausgleichsleitung an Whirlwanne
anschließen.
Vorinstallation
> Festverlegte Zuleitung für Stromversorgung legen
(für Combi/Jet L mit Temperaturmodul sind 2
Zuleitungen erforderlich):
 separate Absicherung und
Fehlerstrom-Schutzeinrichtung (RCD) vorschalten
 allpolig trennenden Hauptschalter
außerhalb der vorgegebener Schutzzonen (0 - 2)
vorschalten
 Zuleitung 3 000 mm herausschauen lassen
> Leitung für Potentialausgleich legen:
 Leitung 3 000 mm herausschauen lassen
Elektroinstallation
WH_M_FST_MV-AV_Oval/15.12.3 5
de

Regarding the mounting instructions
These mounting instructions come as part of the Duravit
bathtub and should be read carefully prior to installation.
Explanation of the key words and symbols
DANGER! At high risk of fatal hazards or serious
injuries
NOTE! In the case of potential damage to property
Link to the Electrical Installation section
Link to installation information in this section
Inspection (e.g. for scratches)
Indication of the length of time (e.g. 10 minutes)
Inspect to check for leaks and tightness
Indication of the temperature
Control unit
(Number depends on the whirl system)
Target group and qualification
The whirltub must only be installed by trained plumbing
engineers. The electrical installation may only be carried
out by qualified electricians.
NOTE! Local installation regulations and any country-
specific standards must be observed at all times.
Safety information
DANGER! Risk of fatal electric shock.
Installation information
Please read pre-installation datasheets prior to the
installation. These are available to download on the
Internet at www.duravit.com.

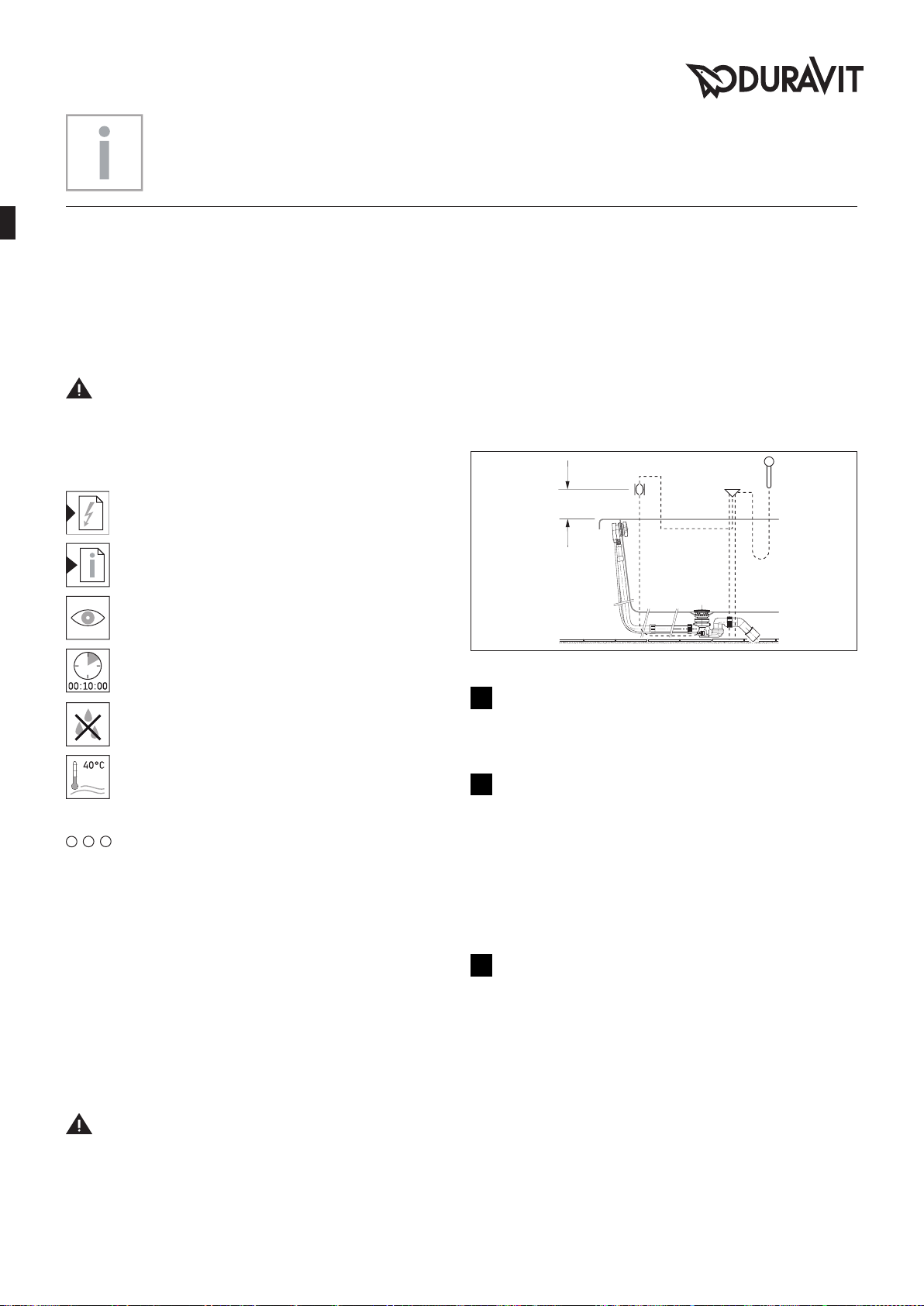

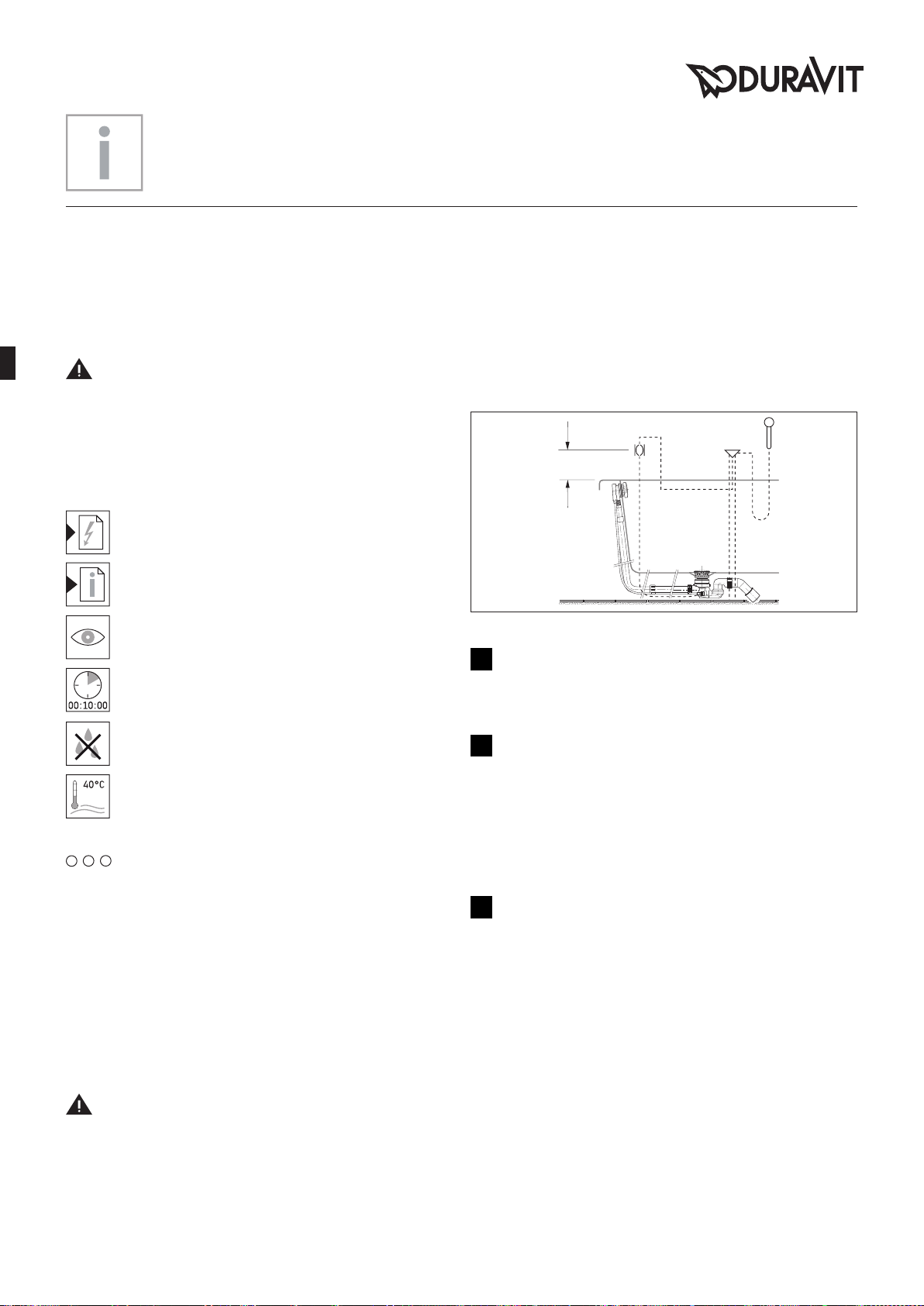

NOTE!
If the tray has a base inlet, a pipe interrupt must always
be installed on-site.
> See installation diagram.
12
Securing the bathtub (Diagram 12)
> Select the fixings according to the floor
construction.
20
Checking the whirl system (Diagram 20)
> Switch on the whirl system for 10 minutes:
run this through once completely in the case of
circuits with different levels of intensity.
> Leave the water in the bathtub and wait 10
minutes.
> Check to make sure that it is leak-tight.
> If adjustments are required, repeat the check.
25
Maintenance (Diagram 25)
> Raise the bathtub out of its surround for
maintenance.
Important information
6WH_M_FST_MV-AV_Oval/15.12.3
en
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

600
600
2250*
0
1
2
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 -240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 -240 V AC
IN= 16 A
I∆N≤30 mA

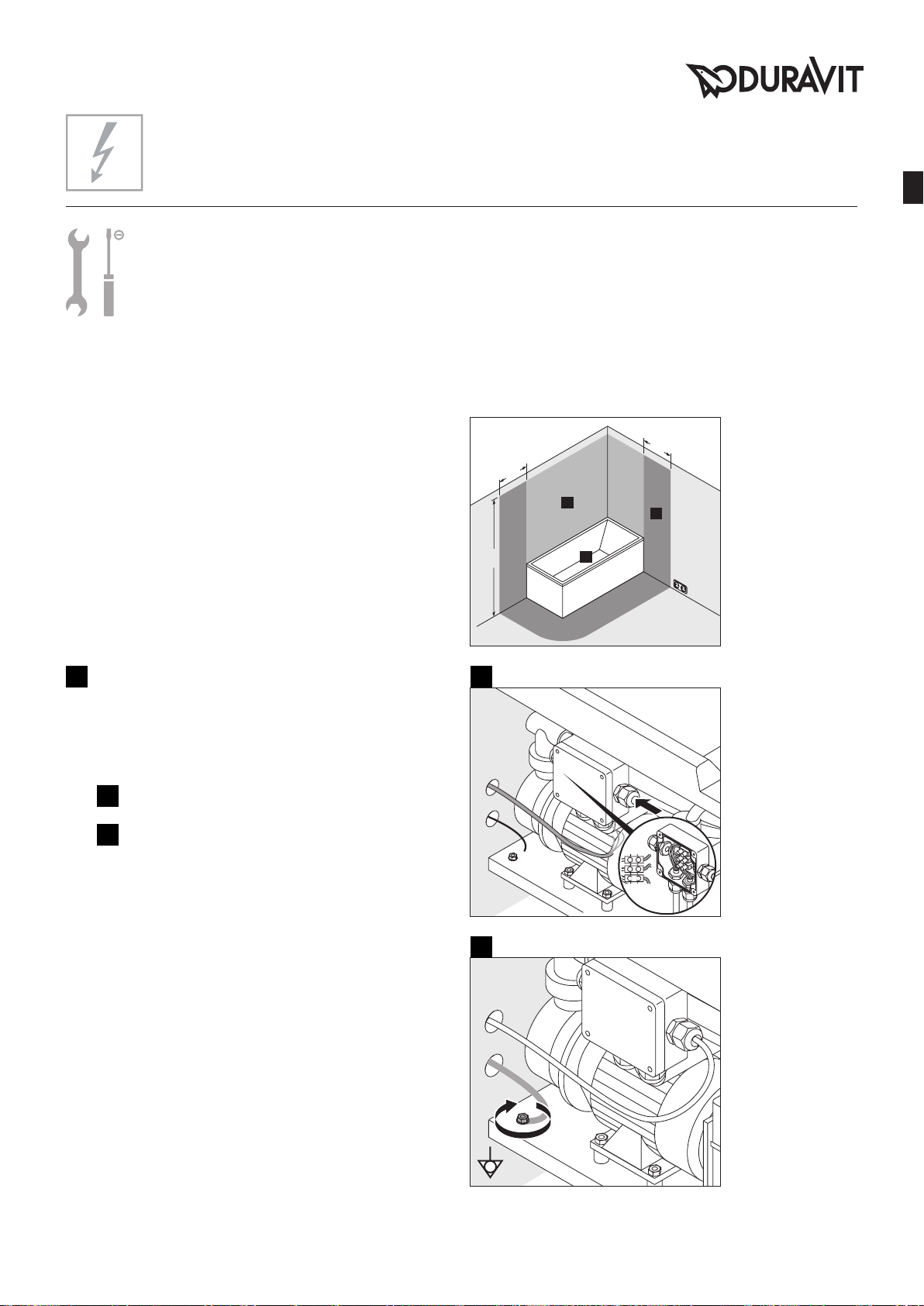

Power supply
Fuse protection
RCD
Safety areas in accordance with DIN VDE 0100-701
* or the height of
the highest shower
head / water outlet
that is permanently
installed; depending
on which is higher
16
Connecting the whirltub (Diagram 16)
NOTE! Avoiding any malfunctions!
 Do not fasten the cables together with cable ties.
 Do not install the supply line parallel to the control
cables.
I
Connect the supply line to the mains supply socket.
II
Connect the potential equalisation cable to the
whirltub.
Pre-installation
> Installing a permanent power supply line
(2 supply lines are required for the Combi/Jet L with a
temperature module):
 Pre-connect a separate fuse and residual current
operating device (RCD)
 Pre-connect an all-pole separating main switch
outside the prescribed safety areas (0 - 2)
 Allow the supply line to protrude by 3,000 mm
> Laying the potential equalisation cable:
 Allow the cable to protrude by 3,000 mm
Electrical installation
WH_M_FST_MV-AV_Oval/15.12.3 7
en

Concernant la notice de montage
Cette notice de montage fait partie de la baignoire
Duravit et doit être lue soigneusement avant le montage.
Explication des avertissements et symboles
DANGER! En cas de risques élevés, dangers
mortels, blessures graves
REMARQUE! En cas de dégâts matériels éventuels
Référence au chapitre Installation électrique
Référence à la consigne de montage dans ce
chapitre
Invitation à vérifier (par ex. les rayures)
Indication de la durée (par ex. 10 minutes)
Invitation à vérifier l'étanchéité
Indication de la température
Unité de commande
(quantité en fonction du système balnéo)
Groupe cible et qualification
La baignoire balnéo doit uniquement être montée par des
installateurs sanitaires formés à cet effet. L'installation
électrique doit uniquement être réalisée par des
installateurs électriques qualifiés.
REMARQUE! L'installation doit obligatoirement être
réalisée selon les consignes d'installation des fournisseurs
locaux ainsi que les normes spécifiques aux pays.
Consignes de sécurité
DANGER! Danger de mort par choc électrique.
Consignes de montage
Avant le montage, lire les fiches techniques de
préinstallation. Celles-ci peuvent être téléchargées sur
Internet via le site www.duravit.com.
REMARQUE!
Sur les baignoires à arrivée d’eau au sol, un rupteur de
tuyau doit obligatoirement être monté côté bâtiment.
> Respecter le schéma de montage.
12
Fixer la baignoire (graphique 12)
> Choisir le matériel de fixation en fonction de la
structure du sol.
20
Vérifier le système balnéo (graphique 20)
> Mettre le système balnéo en marche pendant
10 minutes : pour les circuits avec niveaux
d’intensité, ceux-ci doivent tous être exécutés.
> Laisser couler l’eau dans la baignoire, attendre
10 minutes.
> Vérifier l’étanchéité.
> Si des adaptations sont nécessaires, répéter le
contrôle.
25
Inspection (graphique 25)
> Pour l'inspection, la baignoire doit être sortie du
tablier.
Remarques importantes
8WH_M_FST_MV-AV_Oval/15.12.3
fr
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

600
600
2250*
0
1
2
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 -240 VCA
76xxxx xx x xx xx06: 60 Hz, 220 -240 VCA
IN= 16 A
I∆N≤30 mA
Alimentation électrique
Protection
RCD
Zones de protection selon DIN VDE 0100-701
* ou la hauteur de
la tête de douche /
sortie d'eau la plus
élevée ; en fonction
de ce qui est le plus
élevé
16
Raccorder la vanne balnéo (graphique 16)
REMARQUE! Eviter les dysfonctionnements !
 Ne pas relier les câbles à l'aide de serre-câbles.
 Le câble d'alimentation ne doit pas être posé
parallèlement aux câbles de commande.
I
Raccorder le(s) câble(s) d’alimentation à la prise
secteur.
II
Raccorder le câble pour la liaison équipotentielle
à la baignoire balnéo.
Préinstallation
> Poser un câble fixe pour l’alimentation électrique
(2 câbles d’alimentation sont nécessaires pour Combi/
Jet L avec module de température):
 Monter une protection séparée et un disjoncteur de
sécurité (RCD) en amont
 Monter un interrupteur principal à coupure
omnipolaire en amont en dehors des zones de
protection définies (0 - 2)
 Le câble doit dépasser de 3000 mm
> Poser le câble pour le potentiel de compensation:
 Le câble doit dépasser de 3000 mm
Installation électrique
WH_M_FST_MV-AV_Oval/15.12.3 9
fr

Betreffende deze montagehandleiding
Deze montagehandleiding is een onderdeel van het
Duravit-bad en moet vóór de montage zorgvuldig worden
doorgelezen.
Uitleg van de signaalwoorden en symbolen
GEVAAR!Bij hoog risico, dodelijk gevaar, zware
verwondingen
AANWIJZING! Bij mogelijke materiële schade
Verwijzing naar het hoofdstuk Elektrische
installatie
Verwijzing naar montageaanwijzingen in dit
hoofdstuk
Visuele controle noodzakelijk (bijv. i.v.m.
krassen)
Indicatie van de tijdsduur (bijv. 10 minuten)
Er moet een dichtheidscontrole worden
uitgevoerd
Temperatuurweergave
Bedieningseenheid
(aantal afhankelijk van het whirlsysteem)
Doelgroep en kwalificatie
Het whirlbad mag uitsluitend door een erkend
installatiebedrijf worden gemonteerd. De elektrische
installatie mag uitsluitend door elektriciens worden
uitgevoerd.
AANWIJZING! De installatievoorschriften van de lokale
nutsbedrijven alsmede de voor het betreffende land
geldende normen moeten volledig in acht worden
genomen.
Veiligheidsinstructies
GEVAAR! Levensgevaar door elektrische schokken.
Montageaanwijzingen
Voor de montage op de gegevensbladen letten. Deze kunt
u op internet downloaden van www.duravit.com.
AANWIJZING!
Bij baden met bodemtoevoer moet ter plaatse altijd een
beluchter worden opgenomen.
> Inbouwschema aanhouden
12
Badkuip bevestigen (afb. 12)
> Kies bevestigingsmateriaal dat geschikt is voor de
betreffende ondergrond.
20
Whirlsysteem controleren (afbeelding 20)
> Whirlsysteem 10 minuten inschakelen: bij cycli
met intensiteitsniveaus deze eenmaal volledig
doorlopen.
> Water in het bad laten staan, 10 minuten
wachten.
> Dichtheid controleren.
> Als aanpassingen nodig zijn, de controle
herhalen.
25
Inspectie (afb. 25)
> Voor inspectiedoeleinden moet de badkuip uit de
ommanteling worden getild.
Belangrijke aanwijzingen
10 WH_M_FST_MV-AV_Oval/15.12.3
nl
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

600
600
2250*
0
1
2
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 -240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 -240 V AC
IN= 16 A
I∆N≤30 mA
Stroomvoorziening
Zekering
RCD
Beschermende zones volgens DIN VDE 0100-701
* of hoogte van
de hoogste vast
aangebrachte
douchekop/
wateruitlaat,
afhankelijk wat
hoger is
16
Whirlbad aansluiten (afb. 16)
AANWIJZING! Functiestoringen vermijden!
 Leidingen niet met kabelbinders samenbinden.
 Toevoerleiding niet evenwijdig aan de regelleidin-
gen leggen.
I
Toevoerleiding(en) op stopcontact aansluiten.
II
Aardleiding op whirlbad aansluiten.
Voorinstallatie
> Vastgelegde toevoerleiding voor stroomtoevoer leggen
(voor Combi/Jet L met temperatuurmodule zijn er 2
toevoerleidingen nodig):
 aparte zekering en lekstroomschakelaar (RCD)
voorschakelen
 met alle polen gescheiden hoofdschakelaar buiten de
aangegeven beschermingszones (0 - 2)
voorschakelen
 Toevoerleiding 3000 mm laten uitsteken
> Aardleiding leggen:
 Leiding 3000 mm laten uitsteken
Elektrische installatie
WH_M_FST_MV-AV_Oval/15.12.3 11
nl

Instrucciones de montaje
Estas instrucciones de montaje acompañan a la bañera
Duravit y es necesario leerlas cuidadosamente antes del
montaje.
Explicación de las indicaciones y símbolos de advertencia
¡PELIGRO!Riesgo elevado, peligro de
muerte o lesiones graves
¡ADVERTENCIA! Posibles daños materiales
Indica el capítulo Instalación eléctrica
Indica una advertencia acerca del montaje en
este capítulo
Fíjese que no haya, por ejemplo, arañazos
Tiempo necesario (por ejemplo, 10 minutos)
Compruébese la estanqueidad
Indicación de temperatura
Consola de mandos
(cantidad sujeta al sistema de hidromasaje)
Instaladores y sus cualificaciones
La bañera de hidromasaje únicamente podrán montarla
instaladores sanitarios cualificados. La instalación
eléctrica solo podrán realizarla instaladores eléctricos
cualificados.
¡ADVERTENCIA! Deberán cumplirse sin restricciones
las instrucciones de instalación de las empresas de
suministro locales y las normas específicas de cada país.
Advertencias de seguridad
¡PELIGRO! Peligro de muerte por descarga eléctrica.
Advertencia acerca del montaje
Antes de llevar a cabo el montaje, tener en cuenta las
fichas de preinstalación. Pueden descargarse en Internet
del sitio web www.duravit.com.
¡ADVERTENCIA!
En bañeras con entrada de agua en la base es
imprescindible instalar un interruptor de tubería (a cargo
del propietario).
> Obsérvese el esquema de montaje.
12
Fijar la bañera (imagen 12)
> El material de fijado deberá escogerse de acuerdo
con la naturaleza del suelo.
20
Comprobar el sistema de hidromasaje (imagen 20)
> Encender el sistema de hidromasaje durante
10 minutos: si hay ciclos de distintos niveles de
intensidad, completar cada uno una vez.
> Dejar el agua en la bañera y esperar 10 minutos.
> Comprobar la estanqueidad.
> En caso de tener que realizar ajuster, volver a
realizar la prueba.
25
Registro (imagen 25)
> Para el registro es necesario sacar la bañera del
faldón.
Información importante
12 WH_M_FST_MV-AV_Oval/15.12.3
es
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

600
600
2250*
0
1
2
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 -240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 -240 V AC
IN= 16 A
I∆N≤30 mA
Suministro eléctrico
Fusible
DDR
Zonas de protección según la norma DIN VDE 0100-701
* o la altura del
rociador superior/
salida de agua
situada a mayor
altura, dependiendo
de lo que esté más
arriba
16
Fijar el sistema de hidromasaje (imagen 16)
¡ADVERTENCIA! Para evitar los fallos de
funcionamiento
 No atar los cables juntos con una brida.
 No colocar el cable de alimentación paralelo a los
cables de mando.
I
Conectar el(los) cable(s) de alimentación a la
toma de corriente.
II
Enchufar a la bañera de hidromasaje el cable de
compensación de potencia.
Preinstalación
> Colocar el cable para el suministro eléctrico bien fijado
(para Combi/Jet L con módulo de temperatura se
precisan 2 cables de alimentación):
 Instalar por separado un fusible y un dispositivo
diferencial (DDR)
 Instalar un interruptor principal omnipolar fuera de
las zonas de seguridad 0, 1 y 2
 Dejar que el cable de alimentación sobresalga
3.000mm
> Instalar el cable de conexión equipotencial:
 Dejar que el cable sobresalga 3.000mm
Instalación eléctrica
WH_M_FST_MV-AV_Oval/15.12.3 13
es

Istruzioni di montaggio
Le presenti istruzioni di montaggio sono parte integrante
della cabina doccia con bagno turco Duravit e devono
essere lette con attenzione prima dell’installazione del
prodotto.
Legenda
PERICOLO!In caso di rischio elevato, pericolo di
morte o gravi infortuni
NOTA! In caso di rischio di danni alle cose
Riferimento al capitolo Installazione elettrica
Riferimento alla nota al montaggio riportata qui
sotto
Richiesta di ispezione visiva (es. per cercare
graffi)
Indicazione della durata (es. 10 minuti)
Richiesta di verifica della tenuta stagna
Indicazione della temperatura
Unità di comando (La quantità è in funzione del
sistema idromassaggio)
Destinatari e competenza
La vasca idromassaggio deve essere installata
esclusivamente da tecnici specializzati e qualificati.
L’installazione elettrica deve essere eseguita solo da
elettricisti qualificati.
NOTA! Nell'installazione rispettare sempre
rigorosamente le normative specifiche di enti di
approvvigionamento locali e le norme nazionali.
Avvertenze di sicurezza
PERICOLO! Pericolo di morte da scossa elettrica.
Nota al montaggio
Prima di eseguire il montaggio osservare le schede
tecniche di preinstallazione. Tali schede sono scaricabili
da internet al sito www.duravit.com.
NOTA!
Nelle vasche con erogazione dalla piletta è assolutamente
necessario utilizzare un disconnettore tubo fornito dal
cliente.
> Osservare lo schema di montaggio.
12
Fissare la vasca (grafico 12)
> Scegliere il materiale di montaggio in base alle
caratteristiche del pavimento.
20
Verificare il sistema idromassaggio (grafico 20)
> Inserire il sistema idromassaggio per 10 minuti:
per circuiti con livelli d’intensità eseguire un
completo ciclo.
> Lasciare l’acqua nella vasca, attendere 10
minuti.
> Verificare la tenuta stagna.
> In caso siano necessari eseguire degli
adattamenti, ripetere la verifica.
25
Revisione (grafico 25)
> Per la manutenzione è necessario sollevare la
vasca fuori dal pannello di rivestimento.
Indicazioni importanti
14 WH_M_FST_MV-AV_Oval/15.12.3
it
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

600
600
2250*
0
1
2
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 -240 V CA
76xxxx xx x xx xx06: 60 Hz, 220 -240 V CA
IN= 16 A
I∆N≤30 mA
Alimentazione elettrica
Interruttore magnetotermico
Salvavita (RCD)
Zone di protezione secondo la normativa DIN VDE 0100-701
*oppure altezza
della doccetta/
entrata acqua fissa
più alta nel caso sia
superiore
16
Collegare la vasca idromassaggio (grafico 16)
NOTA! Evitare anomalie di funzionamento!
 Non legare insieme le tubazioni con legacavo.
 Non posare il cavo di alimentazione parallelo ai
cavi di comando.
I
Collegare il cavo/i cavi di alimentazione alla
scatola di allacciamento.
II
Collegare il cavo equipotenziale alla vasca
idromassaggio.
Preinstallazione
> Predisporre il cavo di alimentazione
(per Combi/Jet L con modulo temperatura sono
necessari 2 cavi di alimentazione):
 Predisporre una messa a terra ed un salvavita (RCD)
separati
 Predisporre un interruttore principale onnipolare
sezionatore fuori dalle zone di protezione indicate
(0 - 2)
 Far fuoriuscire il cavo di alimentazione per una lun-
ghezza di 3000 mm
> Posare il cavo per il collegamento equiponteziale:
 Far fuoriuscire il cavo per una lunghezza di
3000 mm
Installazione elettrica
WH_M_FST_MV-AV_Oval/15.12.3 15
it

Sobre as instruções de montagem
Estas instruções de montagem são parte integrante da
banheira Duravit e devem ser lidas com atenção antes da
montagem.
Descrição das palavras-chave e dos símbolos
PERIGO! Com alto risco, perigos mortais,
ferimentos graves
NOTA! Em caso de possíveis danos materiais
Referência ao capítulo Instalação eléctrica
Referência à informação de montagem neste
capítulo
Solicitação para examinar
(p.ex: em relação a arranhões)
Indicação da duração (por ex. 10 minutos)
Solicitação para verificar a estanqueidade
Indicação da temperatura
Unidade de comando
(o número depende do sistema Whirl)
Grupo-alvo e qualificação
A banheira de hidromassagem só deve ser montada
por instaladores sanitários qualificados. A instalação
eléctrica só deve ser realizada por instaladores eléctricos
qualificados.
NOTA! Devem ser respeitadas as directivas de instalação
locais assim como as normas específicas do país.
Indicações de segurança
PERIGO! Perigo de vida devido a choque eléctrico.
Indicações de montagem
Antes da montagem devem ser observadas as fichas de
pré-instalação. Estas encontram-se na internet, para
download, em www.duravit.com.
NOTA!
Em caso de tinas com admissão na base é necessário um
interruptor de tubos por parte do proprietário.
> Ter em atenção o esquema de montagem.
12
Fixar a banheira (gráfico 12)
> Seleccionar o material de fixação de acordo com
as características do chão.
20
Verificar o sistema Whirl (gráfico 20)
> Ligar o sistema Whirl durante 10 minutos: em
circuitos com níveis de intensidade, estes devem
funcionar uma vez por completo.
> Encher a banheira com água e aguardar 10
minutos.
> Verificar a estanqueidade.
> Se forem necessárias adaptações, deverá
repetir a verificação.
25
Inspecção e manutenção (gráfico 25)
> Para inspecção e manutenção é necessário
levantar a banheira do painel.
Indicações importantes
16 WH_M_FST_MV-AV_Oval/15.12.3
pt
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

600
600
2250*
0
1
2
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 -240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 -240 V AC
IN= 16 A
I∆N≤30 mA
Alimentação de corrente eléctrica
Protecção
Protecção diferencial residual
Zonas de protecção conforme DIN VDE 0100-701
* ou altura do
chuveiro/saída de
água, fixo, mais
alto; o que for mais
alto
16
Conectar a banheira de hidromassagem (gráfico
16)
NOTA! Evitar erros de funcionamento!
 Não amarrar os cabos com agrupadores de cabos.
 Não instalar o cabo de alimentação paralelamente
aos condutores de comando.
I
Ligar o(s) cabo(s) de alimentação à tomada de
rede eléctrica.
II
Conectar o cabo de compensação de potencial à
banheria de hidromassagem.
Pré-instalação
> Cabo de alimentação instalado de forma fixa para
alimentação de corrente eléctrica
(para Combi/Jet L com módulo de temperatura são
necessárias duas tubulações):
 instalar um disjuntor separado e um dispositivo de
protecção diferencial residual
 instalar um interruptor multipolar, fora das zonas de
protecção previstas (0 - 2)
 Deixar o cabo de alimentação sobressair 3 000 mm
> Instalar o cabo de alimentação equipotencial:
 Deixar o cabo sobressair 3 000 mm
Instalação eléctrica
WH_M_FST_MV-AV_Oval/15.12.3 17
pt

Om monteringsvejledningen
Denne monteringsvejledning hører med til Duravit
badekarret og skal læses omhyggeligt igennem før
monteringen.
Forklaring af signalordene og symbolerne
FARE! Ved høj risiko, fare med døden
til følge, alvorlige kvæstelser
BEMÆRK! Ved mulige produktskader
Der henvises til kapitel Elinstallation
Henviser til monteringsanvisninger i dette
kapitel
Opfordrer til visuel kontrol (f.eks. for ridser)
Angivelse af varighed (f.eks. 10 minutter)
Opfordrer til at kontrollere for tæthed
Angivelse af temperatur
Betjeningsenhed
(antal retter sig efter spasystemet)
Målgruppe og kvalifikation
Spa-badekarret må kun monteres af uddannede
sanitærinstallatører. Elinstallationen må kun
gennemføres af uddannede el-installatører.
BEMÆRK! Lokale montageregulationer og
landespecifikke standarder skal altid overholdes.
Sikkerhedshenvisninger
FARE! Livsfare som følge af elektrisk stød.
Monteringsanvisninger
Følg forinstallationsarkene, før montering finder sted. Disse
kan downloades fra internettet under www.duravit.com.
BEMÆRK!
Ved kar med indløb i bunden SKAL der installeres en
rørafbryder på anvendelsesstedet.
> Se installationsskemaet
12
Kar fastgøres (grafik 12)
> Vælg fastgørelsesmateriale afhængigt af gulvets
beskaffenhed.
20
Spasystem kontrolleres (grafik 20)
> Tænd for spasystemet i 10 minutter: Ved
kredsløb med intensitetstrin: Lad dem løbe
komplet igennem en gang.
> Fyld karret med vand, vent i 10 minutter.
> Kontroller, at alt er tæt.
> Gentag kontrollen, hvis det er nødvendigt at
tilpasse noget.
25
Revision (grafik 25)
> Til revision skal karret løftes ud af skørtet.
Vigtige henvisninger
18 WH_M_FST_MV-AV_Oval/15.12.3
da
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

600
600
2250*
0
1
2
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 -240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 -240 V AC
IN= 16 A
I∆N≤30 mA
Strømforsyning
Afsikring
RCD
Beskyttelseszoner iht. DIN VDE 0100-701
* eller højde
på det højeste,
fast anbragte
brusehoved/
vandafløb;
afhængigt af, hvad
der ligger højest
16
Spa-badekar tilsluttes (grafik 16)
BEMÆRK! Undgå funktionsfejl!
 Bind ikke ledninger sammen med kabelholdere.
 Træk ikke en elledning parallelt med styreledningerne.
I
Tilslut elledningen/elledningerne til
nettilslutningsdåsen.
II
Tilslut potentialeudligningsledningen til spa-
badekarret.
Forinstallation
> Træk fastinstalleret elledning til strømforsyning
(for Combi/Jet L med temperaturmodul er 2
elledninger påkrævet):
 Forkobl separat afsikring og fejlstrøm-beskyttelses-
anordning (RCD)
 Forkobl en hovedafbryder til afbrydelse af alle poler
uden for de fastlagte beskyttelseszoner (0 - 2)
 Sørg for, at elledningen stikker 3 000 mm ud
> Træk en ledning til potentialeudligning:
 Sørg for, at ledningen stikker 3 000 mm ud
Elinstallation
WH_M_FST_MV-AV_Oval/15.12.3 19
da

Asennusohjeesta
Tämä asennusohje on osa Duravit-kylpyammetta ja se on
luettava huolellisesti ennen asennusta.
Merkkisanojen ja symbolien selitys
VAARA!Erittäin vaarallisessa tilanteessa,
kuolettavissa vaaroissa, vakavissa
vammoissa
OHJE! Mahdollisten aineellisten vahinkojen
sattuessa
Viittaus lukuun Sähköasennus
Viite tässä luvussa olevaan asennusohjeeseen
Pyyntö silmämääräiseen tarkastukseen (esim.
naarmujen varalta)
Ajallinen kesto (esim. 10 minuuttia)
Pyyntö tiiviyden tarkastamiseen
Lämpötilatieto
Hallintalaite
(määrä riippuu porejärjestelmästä)
Kohderyhmä ja pätevyys
Poreammeen saavat asentaa ainoastaan koulutetut
saniteettialan asentajat. Sähköasennuksen saavat
suorittaa ainoastaan koulutetut sähköasentajat.
OHJE! Paikallisen vesilaitoksen asennusmääräyksiä sekä
maakohtaisia normeja on noudatettava rajoituksetta.
Turvaohjeet
VAARA! Sähköiskusta aiheutuva hengenvaara.
Asennusohjeet
Huomioi esiasennustietolehtiset ennen asennusta. Nämä
voidaan ladata Internetistä osoitteesta www.duravit.com.
OHJE!
Ammeissa, joiden pohjassa on tuloaukko, pitää
käyttöpaikalla olla ehdottomasti takaisinvirtauksen esto.
> Ota huomioon asennuskaavio
12
Ammeen kiinnittäminen (kuva 12)
> Valitse kiinnitysmateriaali lattian ominaisuuksien
mukaan.
20
Porejärjestelmän tarkastaminen (kuva 20)
> Kytke porejärjestelmä päälle 10 minuutiksi: Käy
tehotasoilla varustettujen kiertojen tehotasot
kerran kokonaan läpi.
> Laske vettä altaaseen, odota 10 minuuttia.
> Tarkasta tiiviys.
> Mikäli sovitukset ovat tarpeen, toista tarkastus.
25
Huolto (kuva 25)
> Huoltoa varten amme on nostettava pois
etulevykehikosta.
Tärkeitä ohjeita
20 WH_M_FST_MV-AV_Oval/15.12.3
fi
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13
