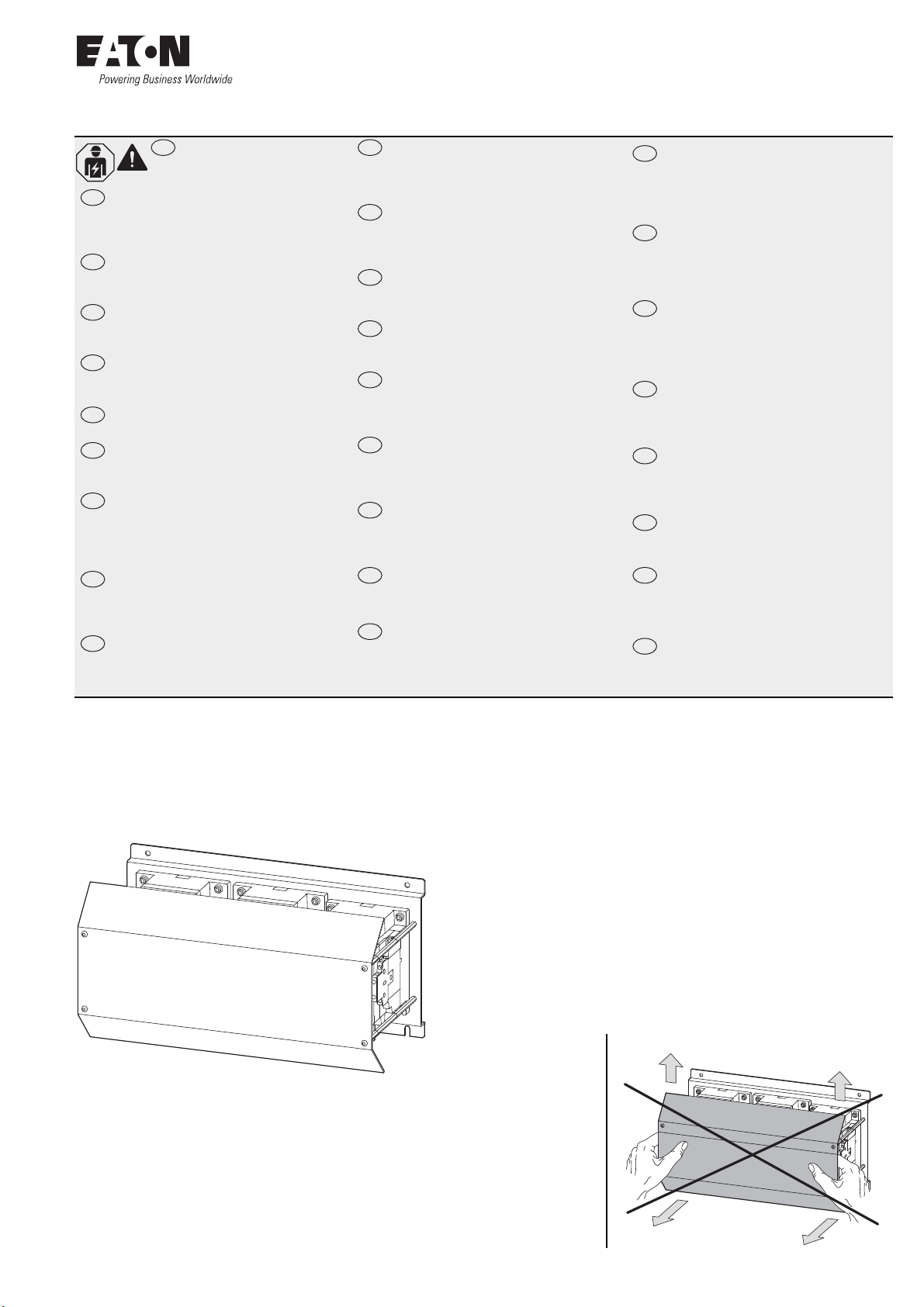

Instruction Leaflet
Montageanweisung
Notice d’installation
Instrucciones de montaje
Istruzioni per il montaggio
安装说明
Инструкция по монтажу
Montagehandleiding
Montagevejledning
Οδηγίες εγκατάστασης
Instruções de montagem
Monteringsanvisning
Asennusohje
Návod k montáži
Paigaldusjuhend
Szerelési utasítás
Montāžas instrukcija
Montavimo instrukcija
Instrukcja montażu
Navodila za montažo
Návod na montáž
Монтажни инструкции
Instrucţiuni de montaj
Upute za montažu
Montaj talimatı
Інструкція змонтажу
تﺎـــــﻤﻴﻠﻌﺘﻟا رﻮـــــﺸﻨﻣ
Electric current! Danger to life!
Only skilled or instructed persons may
carry out the following operations.
Lebensgefahr durch elektrischen Strom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgenden
beschriebenen Arbeiten ausführen.
Tension électrique dangereuse !
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
¡Corriente eléctrica! ¡Peligro de muerte!
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
触电危险！
只允许专业人员和受过专业训练的人员进行下列工作。
Электрический ток! Опасно для жизни!
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
Levensgevaar door elektrische stroom!
Uitsluitend deskundigen in elektriciteit en
elektrotechnisch geïnstrueerde personen is het
toegestaan, de navolgend beschreven
werkzaamheden uit te voeren.
Livsfare på grund af elektrisk strøm!
Kun uddannede el-installatører og personer der
e instruerede i elektrotekniske arbejdsopgaver,
må udføre de nedenfor anførte arbejder.
Προσοχή, κίνδυνος ηλεκτροπληξίας!
Οι εργασίες που αναφέρονται στη συνέχεια θα
πρέπει να εκτελούνται μόνο από ηλεκτρολόγους
και ηλεκτροτεχνίτες.
en
de
fr
es
it
zh
ru
nl
da
el
Perigo de vida devido a corrente eléctrica!
Apenas electricistas e pessoas com formação
electrotécnica podem executar os trabalhos
que a seguir se descrevem.
Livsfara genom elektrisk ström!
Endast utbildade elektriker och personer som
undervisats i elektroteknik får utföra de arbeten
som beskrivs nedan.
Hengenvaarallinen jännite!
Vain pätevät sähköasentajat ja opastusta saaneet
henkilöt saavat suorittaa seuraavat työt.
Nebezpečí úrazu elektrickým proudem!
Níže uvedené práce smějí provádět pouze
osoby s elektrotechnickým vzděláním.
Eluohtlik! Elektrilöögioht!
Järgnevalt kirjeldatud töid tohib teostada ainult
elektriala spetsialist vői elektrotehnilise
instrueerimise läbinud personal.
Életveszély az elektromos áram révén!
Csak elektromos szakemberek és
elektrotechnikában képzett személyek
végezhetik el a következőkben leírt munkákat.
Elektriskāstrāva apdraud dzīvību!
Tālāk aprakstītos darbus drīkst veikt tikai
elektrospeciālisti un darbam ar elektrotehniskām
iekārtām instruētās personas!
Pavojus gyvybei dėl elektros srovės!
Tik elektrikai ir elektrotechnikos specialistai gali
atlikti žemiau aprašytus darbus.
Porażenie prądem elektrycznym stanowi
zagrożenie dla życia!
Opisane poniżej prace mogąprzeprowadzaćtylko
wykwalifikowani elektrycy oraz osoby odpowiednio
poinstruowane w zakresie elektrotechniki.
pt
sv
fi
cs
et
hu
lv
lt
pl
Življenjska nevarnost zaradi
električnega toka!
Spodaj opisana dela smejo izvajati samo
elektrostrokovnjaki in elektrotehnično
poučene osebe.
Nebezpečenstvo ohrozenia života
elektrickým prúdom!
Práce, ktoré sú nižšie opísané, smú vykonávat’ iba
elektroodborníci a osoby s elektrotechnickým
vzdelaním.
Опасност за живота от електрически ток!
Операциите, описани вследващите раздели,
могат да се извършват само от
специалисти-електротехници иинструктиран
електротехнически персонал.
Atenţie! Pericol electric!
Toate lucrările descrise trebuie efectuate numai
de personal de specialitate calificat şi de persoane
cu cunoştiinţe profunde în electrotehnică.
Opasnost po život uslijed električne struje!
Radove opisane u nastavku smiju obavljati samo
stručni električari i osobe koje su prošle
elektrotehničku obuku.
Elektrik akımı! Hayati tehlike!
Aşağıdaki işlemleri yalnızca kalifiye veya eğitimli
kişiler gerçekleştirebilir.
Електричний струм! Небезпечно для життя!
Виконувати означені далі операції дозволяється
тільки кваліфікованим особам, що пройшли
інструктаж.
تﻮــﻣ ﺮــﻄﺧ ! ﻲﺋﺎــﺑﺮﻬﻛ رﺎــﻴﺗ ! ﺮﻳﺬــﺤﺗ !
ﺐـــــﻴﻛﺮﺘﻟا و ﺔﻧﺎﻴـــــﺼﻟا لﺎـــــﻤﻋا ﻢـــــﺘﺗ ﻻ
ﻦﻴﺑرﺪــــﻤﻟا ﻦﻴﻠﻣﺎــــﻌﻟا ﻞــــﺒﻗ ﻦــــﻣ ﻻا !
sl
sk
bg
ro
hr
tr
uk
ar
09/21 IL034034ZU
SDAINLM320(220-240V50/60HZ)-SOND713
SDAINLM390(220-240V50/60HZ)-SOND713
SDAINLM430(220-240V50/60HZ)-SOND713
SDAINLM690(220-240V50/60HZ)-SOND713
SDAINLM860(220-240V50/60HZ)-SOND713

09/21 IL034034ZU
2/3
-Q12 Mains contactor
-Q13 Delta contactor
-Q11 Star contactor
Mounting position Terminations
10 mm (0.39“) 2 x 0.75 - 4 mm2
AWG 18 - 12 1.2 Nm
(10.6 lb-in)
2 x 0.75 - 2.5 mm2
AWG 18 - 12
L1 L2 L3
F1
M1
-Q11
3~
M
-Q13-Q12
V1
U1
W1
W2
V2
U2
135
246
135
246
135
246
≦ 30°
≦ 30°
2
12 Nm
(17.7 lb-in)
24 mm (0.94“)
DILM115, XTCE115G
DILM150, XTCE150G Single Double
mm2mm2AWG AWG
– – 8 - 3/0 8 - 2/0 14 Nm (123.9 lb-in)
1 x (10 - 70) 1 x (10 - 95)
2 x (10 - 50) 2 x (10 - 70)
1 x (16 - 70) 1 x (16 - 95)
2 x (16 - 50) 2 x (16 - 70)
2 x (6 x 16 x 0.8) 2 x (6 x 16 x 0.5)
3/0 18 Nm (160 lb-in)
Z 2
DILM185A
DILM225A
XTCE185H
XTCE225H
DILM250
DILM300(A)
DILM400
XTCE250L…
XTCE300M(L)…
XTCE400M…
DILM500
XTCE500M…
a20 mm (0.79“) 25 mm (0.98“) 30 mm (1.18“)
bM10 M10 M10
c24 Nm (212 lb-in) 24 Nm (212 lb-in) 24 Nm (212 lb-in)
aTerminal bars
bTerminal screws
cTightening torque

09/21 IL034034ZU
USA:
Eaton.com/eatoncare
[phone]
Eaton.com/contacts
Eaton.com/aftersales
Eaton.com/documentation
EU: Eaton Industries GmbH, Hein-Moeller-Straße 7-11, 53115 Bonn, Germany 09/21 IL034034ZU
UK: Eaton Electric Ltd., P.O. Box 554, Abbey Park, Southampton Road, Titchfield, PO14 4QA, United Kingdom
Eaton.com/recycling
© 2016 Eaton Industries GmbH 3/3
SDAINLM320(220-240V50/60HZ)-SOND713
SDAINLM390(220-240V50/60HZ)-SOND713
SDAINLM430(220-240V50/60HZ)-SOND713
SDAINLM690(220-240V50/60HZ)-SOND713
SDAINLM860(220-240V50/60HZ)-SOND713
7 mm (0.28")
⌀ 7 mm (⌀ 0.28")
340 mm (13.39")
185 mm (7.28") 210 mm (8.27")
400 mm (15.75")
-Q12 -Q13 -Q11
DILM185A/22 DILM185A/22 DILM115
-Q12 -Q13 -Q11
DILM225A/22 DILM225A/22 DILM150
DILM250-S/22 DILM250-S/22 DILM185A/22
240 mm (9.45")
265 mm (10.43")
9 mm (0.35")
400 mm (15.75)
470 mm (18.5")
⌀ 9 mm (⌀ 0.35")
-Q12 -Q13 -Q11
DILM400-S/22 DILM400-S/22 DILM250-S/22
DILM500-S/22 DILM500-S/22 DILM300A-S/22
9 mm (0.35")
453 mm (17.83")
249 mm (9.8")
275 mm (10.83")
513 mm (20.2")
⌀ 9 mm (⌀ 0.35")
