EBECO EB-Therm 800 User manual

EB-Therm 800
Multifunctional 4 in 1 digital
thermostat for DIN-rail mounting
SE – SNABBGUIDE FÖR INSTALLATION & ANVÄNDNING EN – QUICK GUIDE FOR INSTALLATION & USE
FI – PIKAOPAS – ASENNUS JA KÄYTTÖ NO – HURTIGVEILEDNING FOR INSTALLERING OG BRUK
DE – KURZANLEITUNG FÜR INSTALLATION & EINSATZ CZ – STRUČNÝ NÁVOD K INSTALACI A POUŽITÍ
 -      

SE
Innehållsförteckning SE
I förpackningen / Tillbehör ..................................................................................................... 5
Översikt .....................................................................................................................................6
Installation ............................................................................................................................... 8
Startmeny ..................................................................................................................................9
Menyer & funktioner ............................................................................................................ 10
Visningsläge ........................................................................................................................... 11
Teknisk data ........................................................................................................................... 12

4
Tack för att du valde Ebeco och EB-Therm 800, som vi hoppas du kommer ha
glädje av under lång tid framöver.
Det här är en snabbguide – en mer utförlig beskrivning hittar du i Manual EB-
Therm 800 som nns tillgänglig på olika språk på ebeco.com. Du kan ladda ner
den direkt till din smartphone genom att scanna QR-koden.
Den här produkten omfattas av garantivillkoren
och skall installeras och handhas enligt manual. Det
gäller både dig som installerar och dig som handhar
termostaten.
Om du har frågor är du alltid välkommen att
kontakta Ebeco. Ring [phone] eller
skicka e-post till [e-mail].

5
SE
1. Givarkabel, högtemperatur 3 m (för temperaturer över +75 °C) E 85 816 73
2. Givarkabel, lågtemperatur 6 m (för temperaturer under +75 °C) E 85 816 84
3. Kapslad givare IP20/54 E 85 816 22
4. Takgivare, fukt E 89 350 75
5. Markgivare, fukt och temperatur E 85 801 01
Tillbehör

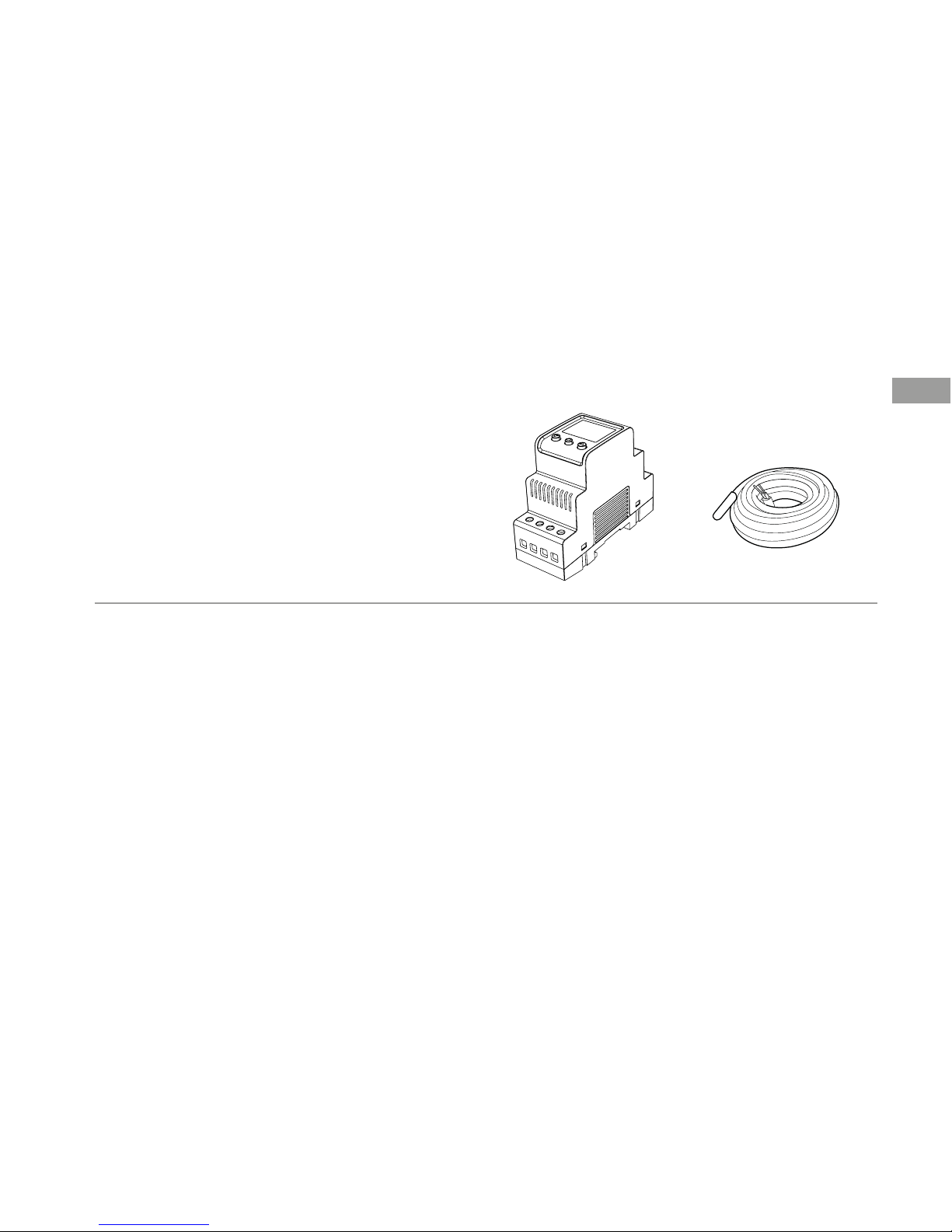

I förpackningen
1. Termostat E 85 816 10
2. Snabbguide
3. Givarkabel 3 m E 85 816 71

6
Givare
Ansl A (temp)
Givare
Ansl B (temp)
Givare
Ansl A & B (temp)
Givare
Ansl C 24 VDC (fukt) Förtydligande
Temp. område:
(fabriksinst.)
Fjärrstyrning2
Värme x
Rum1x Golv1x Rum & golv1
- Vid Rum & golv är rum
reglerande och golv är
överhettningsskydd.
Brv. +5 °C » +45 °C (+22 °C)
ÖH. +5 °C » +45 °C (+35 °C) x Semester, lågtemp.
+5 °C » +20 °C (+12 °C)
Hotell, lågtemp.
+5 °C » +20 °C (+15 °C),
(högtemp. +25 °C),
+värme 0-4 tim (2 tim)
Kyla x
Rum1x Rum1-
-Max 1 givare Brv. +5 °C » +45 °C (+22 °C) x
Semester, lågtemp.
+20 °C » +40 °C (+27 °C)
Industri x
Lågtemp.1x Högtemp.1-
-Max 1 givare Låg -15 °C » +75 °C (+40 °C)
Hög +0 °C » +170 °C
(+100 °C)
Max/Min x
Givare A1
(A: inom
temp.intervall)
- x
Givare A & B1
(A & B: inom
temp.intervall)
x
Fukt/Ej fukt1Fuktstyrning (C) kombineras med max
1 temp. givare, ansl.
på ingång A.
Max -9 °C » +10 °C (+2 °C)
Min -20 °C » +9 °C (-10 °C)
Översikt
1Visas i displayen.
Driftläge

7
SE
Givare
Ansl A (temp)
Givare
Ansl B (temp)
Givare
Ansl A & B (temp)
Givare
Ansl C 24 VDC (fukt) Förtydligande
Temp. område:
(fabriksinst.)
Fjärrstyrning2
Värme x
Rum1x Golv1x Rum & golv1
- Vid Rum & golv är rum
reglerande och golv är
överhettningsskydd.
Brv. +5 °C » +45 °C (+22 °C)
ÖH. +5 °C » +45 °C (+35 °C) x Semester, lågtemp.
+5 °C » +20 °C (+12 °C)
Hotell, lågtemp.
+5 °C » +20 °C (+15 °C),
(högtemp. +25 °C),
+värme 0-4 tim (2 tim)
Kyla x
Rum1x Rum1-
-Max 1 givare Brv. +5 °C » +45 °C (+22 °C) x
Semester, lågtemp.
+20 °C » +40 °C (+27 °C)
Industri x
Lågtemp.1x Högtemp.1-
-Max 1 givare Låg -15 °C » +75 °C (+40 °C)
Hög +0 °C » +170 °C
(+100 °C)
Max/Min x
Givare A1
(A: inom
temp.intervall)
- x
Givare A & B1
(A & B: inom
temp.intervall)
x
Fukt/Ej fukt1Fuktstyrning (C) kombineras med max
1 temp. givare, ansl.
på ingång A.
Max -9 °C » +10 °C (+2 °C)
Min -20 °C » +9 °C (-10 °C)
2Programmet kan styras via ärrstyrningsenhet som ansluts på avsedda kopplingsplintar, se kopplings-
schemat. Termostaten växlar till inställd temperatur när ingången sluts och när ingången öppnas återgår
termostaten till föregående temperaturinställning, efter ev. inställd eftergångstid.

8
Installation
1
16A
ALARM
A
REMOTE
LN
2
3
4
5
6
7
8
9
10
11
12
13
14
LOAD
NO
NC
NO
B
C
24 V DC
+
-
not in
max/min
Till plint 1 och 2 ansluts in-
kommande fas och nolla.
Plint 3 och 4 är reläet som styr
lasten. OBS! Bygel till plint 1
krävs för 230 V.
Givare A ansluts till 5 och 6.
Givare B ansluts till 7 och 8.
Eventuellt externt larm an-
sluts till plintarna 10 och 11.
Givare C (fukt) ansluts till 12
och 13.
På 9 och 14 ansluter du even-
tuell ärrstyrningsenhet.

9
SE
Stegar ner i
menyerna eller
minskar värde.
Öppnar
en meny eller
bekräftar en
ändring.
MARKÖR
MENYVAL
MENYNAMN
MARKERAD
UNDERMENY
BLINKAR
Startmeny
Stegar upp i
menyerna eller
ökar värde.
LANGUAGE
START UP
DATE/TIME
MODE

10
Menyer & funktioner
Funktionerna i EB Therm 800 är ordnade i ett system med menyer och underme-
nyer. I HUVUDMENYN nns alltid tre undermenyer TEMP,PROGRAM och SYSTEM.
Under dem nns det sedan ytterligare menyval. Menyerna når du genom att
trycka i visningsläget.
HUVUDMENY
MANUELLT [V/K]
HEMMA [V/K]
KONTOR [V/K]
SEMESTER [V/K]
PERSONLIG [V]
PROGRAM
TIMER [M]
LÅGTEMP [I]
HÖGTEMP [I]
FROST SK [I]
EXIT
TEMP [V/K/I]
INTERVALL [M]
TEMP HYS [I]
TEMP
ÖH SKYDD [V]
LARM [I]
EXIT
V=Driftläge VÄRME, K=Driftläge KYLA , I=Driftläge INDUSTRI, M=Driftläge MAX/MIN
SYSTEM
SPRÅK
DATUM/TID
S/V TID
GIVARE
ÅTERSTÄLL
EXIT
ADAPTIV V/K
VENT [V/K]
+VÄRME [M]
HOTELL [V]

11
PROGRAM
DRIFTLÄGE
BÖRVÄRDE
TILL eller FRÅN
ÄRVÄRDE A*
RUBRIK
ÄRVÄRDE B*
TILL eller FRÅN
* ÄRVÄRDE A visar temperaturen vid sensor, ÄRVÄRDE B visar temperaturen vid sensor B
ÄRVÄRDE C visar om fukt detekterats av givaren. Ärvärde visas endast på givare som är instal-
lerade och aktiverade.
Visningsläge
ÄRVÄRDE C*
SE
GIVARE
RM 20.5
FR
Å N
PERSONLIGT
TMP +20.0
FR
Å N
VÄRME

12
Spänning 230VAC–50Hz
Temperaturområde -20 °C till +170 °C
Brytförmåga 3600 W/16A/230VAC
Eektförbrukning 2.5 W
Anslutningskabel max 2.5mm²
Belastning cos φ = 1
Kopplingsdierens Ställbar +/- 0.3 till 10.3 °C
Kapslingsklass IP20
Gångreserv 50 timmar
Maxlängd givarkabel 50 m, 2x1.5mm²
Larmrelä 2A/120VAC Normalt sluten
Montering Standard DIN-skena EN 50022-35
Omgivningstemperatur -20 °C till +45 °C
Teknisk data

13
SE
CERTIFIERINGAR: EMC/2500 VAC RoHS WEEE CB
Testvärden för låg- respektive högtemperaturgivare
EB-Therm 800 är en starkströmsapparat och skall därför installeras enligt
gällande föreskrifter och under överinseende av behörig elinstallatör.
-10 °C 42.5 kΩ
0 °C 27.3 kΩ
+10 °C 18.0 kΩ
+20 °C 12.1 kΩ
+25 °C 10.0 kΩ
+70 °C 1392 Ω
+90 °C 1591 Ω
+110 °C 1805 Ω
+130 °C 2023 Ω
+150 °C 2211 Ω
NTC PTC

Contents
Included in the package / Accessories ................................................................................. 17
Overview ................................................................................................................................ 18
Installation ..............................................................................................................................20
Start menu .............................................................................................................................. 21
Menus & functions ................................................................................................................. 22
Display mode ......................................................................................................................... 23
Technical data ........................................................................................................................ 24
EN

16
Thank you for choosing Ebeco and EB-Therm 800, which we hope will
serve you well for a long time to come.
This is a quick guide – a more detailed description, in a choice of
languages, is available in the EB-Therm 800 Manual at ebeco.com. You
can download it to your smart phone by scanning the QR code.
The product is covered by the guarantee conditions
and must be installed and used according to the
manual.This applies to both the installation electrician
and the user of the product.
If you have any questions, you are welcome to
contact us at Ebeco. Call [phone] or send an
e-mail to [e-mail].

17
1. Sensor cable, high temperature 3 m (for temperatures above +75°C)E 85 816 73
2. Sensor cable, low temperature 6 m (for temperatures below +75°C)E 85 816 84
3. Encapsulated sensor IP20 / 54 E 85 816 22
4. Roof sensor, moisture E 89 350 75
5. Ground sensor, moisture and temperature E 85 801 01
Accessories

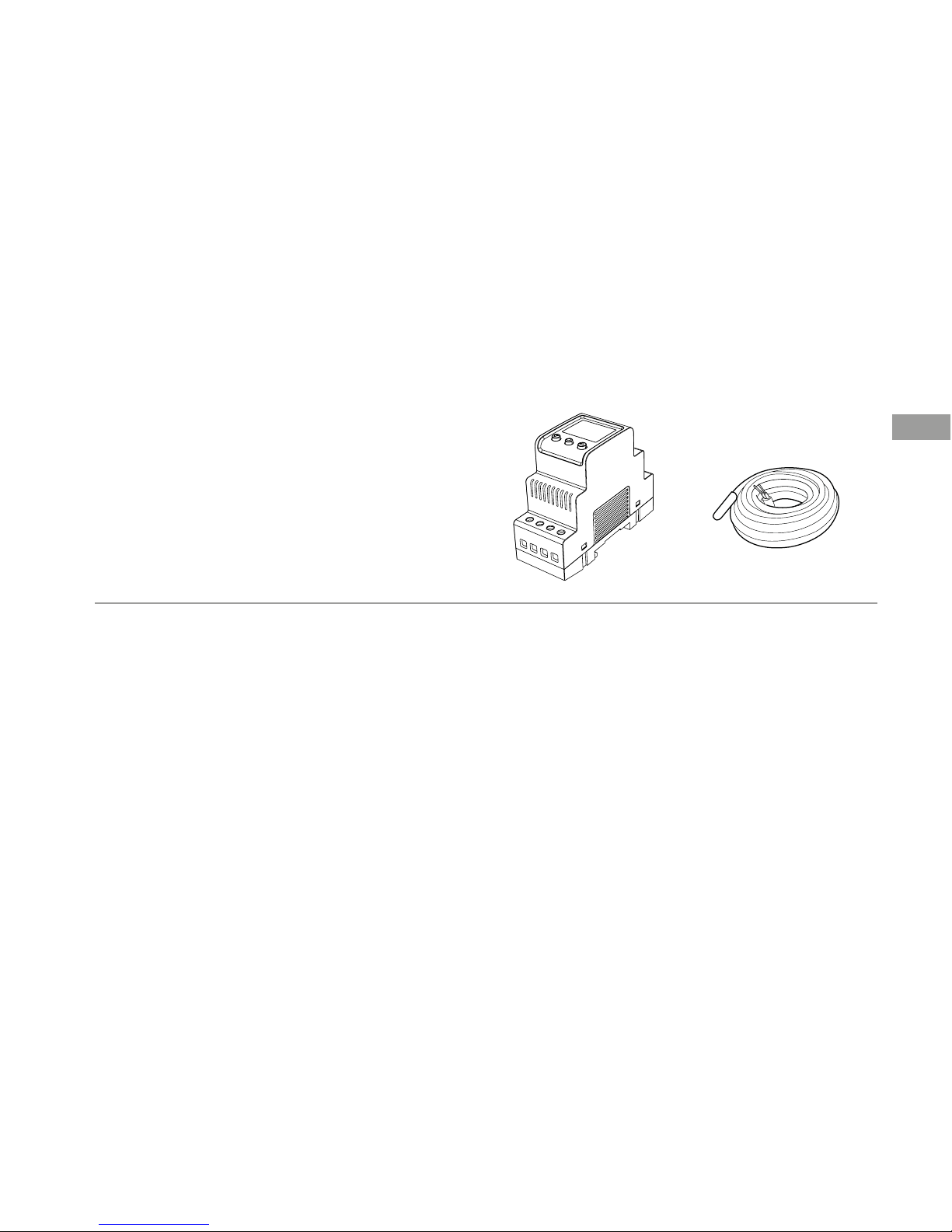

Included in the package
1. Thermostat E 85 816 10
2. Quick guide
3. Sensor cable 3 m E8581671
EN

18
Sensor
Conn A (Temp)
Sensor
Conn B (Temp)
Sensor
Conn A & B (Temp)
Sensor Conn C
24 V/DC (moisture) Clarication
Temp. range:
(factory setting)
Remote control2
Heat x
Room1x Floor1x Room & oor1
- In Room & oor, the
room is the regulator
and the ooring is the
overheating protec-
tion.
Set pt. +5 °C » +45 °C
(+22 °C)
OH. +5 °C » +45 °C (+35 °C)
x
Vacation, low-temperatu-
re. +5 °C » +20 °C (+12 °C)
Hotel, low temp. +5 °C
» +20 °C (+15 °C), (high
temp. +25 °C), +heat 0-4
hrs (2 hrs)
Cooling x
Room1x Room1-
- Max. 1 sensor Set pt. +5 °C » +45 °C
(+22 °C) x Vacation, low-temperatu-
re. +20 °C » +40 °C (+27 °C)
Industry x
Low temp.1x High temp.1-
- Max. 1 sensor Low -15 °C » +75 °C (+40 °C)
High +0 °C » +170 °C
(+100 °C)
Max/Min x
Sensor A1
(A: within temp.
range)
- x
Sensor A & B1
(A & B: within
temp. range)
x
Moisture/No
moisture1
Humidity control (C)
combined with max. 1
temp. sensor, conn. to
input (A).
Max -9 °C » +10 °C (+2 °C)
Min -20 °C » +9 °C (-10 °C)
Overview
1Shown on the display
Operation mode

19
Sensor
Conn A (Temp)
Sensor
Conn B (Temp)
Sensor
Conn A & B (Temp)
Sensor Conn C
24 V/DC (moisture) Clarication
Temp. range:
(factory setting)
Remote control2
Heat x
Room1x Floor1x Room & oor1
- In Room & oor, the
room is the regulator
and the ooring is the
overheating protec-
tion.
Set pt. +5 °C » +45 °C
(+22 °C)
OH. +5 °C » +45 °C (+35 °C)
x
Vacation, low-temperatu-
re. +5 °C » +20 °C (+12 °C)
Hotel, low temp. +5 °C
» +20 °C (+15 °C), (high
temp. +25 °C), +heat 0-4
hrs (2 hrs)
Cooling x
Room1x Room1-
- Max. 1 sensor Set pt. +5 °C » +45 °C
(+22 °C) x Vacation, low-temperatu-
re. +20 °C » +40 °C (+27 °C)
Industry x
Low temp.1x High temp.1-
- Max. 1 sensor Low -15 °C » +75 °C (+40 °C)
High +0 °C » +170 °C
(+100 °C)
Max/Min x
Sensor A1
(A: within temp.
range)
- x
Sensor A & B1
(A & B: within
temp. range)
x
Moisture/No
moisture1
Humidity control (C)
combined with max. 1
temp. sensor, conn. to
input (A).
Max -9 °C » +10 °C (+2 °C)
Min -20 °C » +9 °C (-10 °C)
2The program can be controlled via a remote control unit connected to the designated terminal blocks. See
wiring diagram. The thermostat switches to the set temperature when the input circuit is closed and when
the input circuit opens the thermostat returns to the previous temperature setting, after the set delay time
where applicable.
EN

20
Installation
1
16A
ALARM
A
REMOTE
LN
2
3
4
5
6
7
8
9
10
11
12
13
14
LOAD
NO
NC
NO
B
C
24 V DC
+
-
not in
max/min
The incoming phase and neutral
are connected to terminals 1
and 2.
Terminals 3 and 4 are the relay
that regulates the load.
Sensor A is connected to 5 and 6.
Sensor B is connected to 7 and 8.
A possible external alarm is con-
nected to terminals 10 and 11.
Sensor C (moisture) is connected
to 12 and 13.
A possible remote control unit is
connected to 9 and 14.
