Tack för att du valde Ebeco. Lycka till
med användandet av din EB-Therm 205
och golvvärmeanläggning. Vi hoppas
att du kommer ha glädje av den i lång
tid framöver.
För att garantin ska gälla måste
produkten installeras och handhas
enligt denna manual. Det är därför
väldigt viktigt att du läser manualen.
Det gäller både dig som ska installera
EB-Therm 205 och dig som ska använda
den. Du hittar även information om
felsökning samt teknisk data.
Om du har frågor är du naturligtvis
alltid välkommen att kontakta Ebeco.
Ring 031-707 75 50 eller skicka e-post
till [email protected]. Besök gärna
ebeco.com för mer information.
Viktigt Golvvärmesystemet är en starkströms-
anläggning och skall därför installeras enligt
gällande föreskrifter och under överinseende
av behörig elinstallatör.

SE
3
Detta är EB-Therm
I förpackningen
Installera EB-Therm
Komma igång
Så fungerar EB-Therm
Displayens symboler
Så ställer du in EB-Therm
Energisparprogram
Felsökning
Teknisk data
.................................... 4
......................................... 5
.................................. 6
............................................ 8
.............................9
...............................15
.......................16
................................ 20
................................................. 22
.............................................. 23

4
Detta är EB-Therm 205
EB-Therm 205 är en mikroprocessor-
styrd termostat med LCD-display. Dis-
playen har en dämpad bakgrundsbelys-
ning som tänds helt när du trycker på
valfri knapp. Den lyser med full styrka i
30 sekunder efter senaste knapptryck-
ning, för att sedan åter dämpas. Fronten
är försedd med en av/på-knapp och tre
manöverknappar.
Det nns två temperatursänkningspro-
gram att välja mellan för energismart
uppvärmning.
Temperaturreglering sker med hjälp
av en algoritm som använder fuzzy-
teknik. Tekniken innebär att EB-Therm
från start testar och samlar in data och
utifrån dessa beräknar när den skall slå
till och ifrån. Denna teknik minskar tem-
peratursvängningarna och ger därmed
en jämnare temperatur och en lägre en-
ergiförbrukning. Temperaturen i golvet
svänger mindre än +/- 0,3 grader.
Termostat med fuzzy-teknik
Termostat utan fuzzy-teknik
TID
TEMP

SE
5
I förpackningen
1. Front till ELKO Plus/RS
2. Front till Schneider Exxact
3. Ram
4. Termostat
5. Golvgivare
6. Kopplingklämma
Manual
Snabbguide
1
5
6
2
3
4

6
Installera EB-Therm
Viktigt EB-Therm får inte placeras så den
utsätts för följande:
• direkt solljus och luftdrag.
• stora temperaturväxlingar eller hög
luftfuktighet.
Golvgivaren monteras i en spiralslang
förlagd i golvet. Slangänden ska tätas
för att förenkla byte av golvgivare. Alla
inkommande rör till apparatdosan
måste tätas så att lufttemperaturgiva-
ren inte kan påverkas av drag.
Installation
Montera EB-Therm i standardapparat-
dosa 65mm.
1. Se till att dosan ligger i nivå med
väggen.

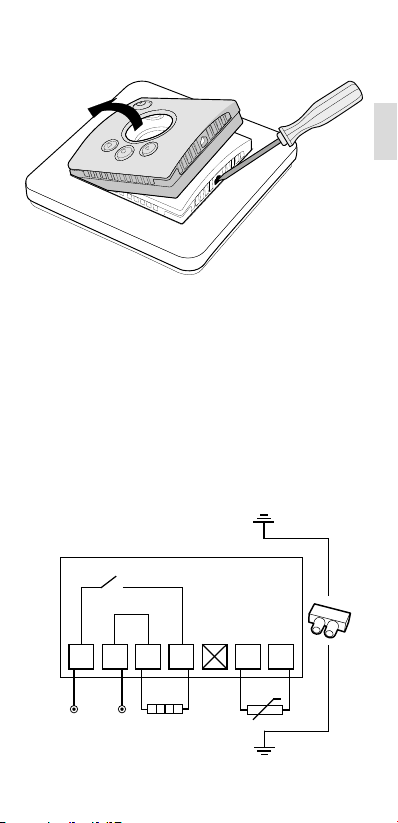

2. Lyft av front och ram genom att
trycka in spärrhaken på sidan med
mejsel eller liknande, som på bilden.
3. Anslut el, anslutningsspänning 230 V
AC, last samt ev golvgivarkabel. För-
längning av golvgivarkabeln ska ske
starkströmsmässigt. Skyddsledare för

SE
7
inkommande matning samt för
värmekabel ansluts med en kopplings-
klämma i dosan. Se kopplingsschema
nedan.
4. För in termostaten i apparatdosan
och skruva fast med bentliga skruvar.
5. Montera ram och front.
6. Om termostaten monteras i er-
facksram måste de invändiga hörnen i
erfacksramen avlägsnas.
LOAD LOAD
N
L
SENSOR SENSOR
DO NOT USE
230 V

8
Komma igång
Efter installation, vänta 2-4 veckor
med att starta golvvärmen. Exakt hur
länge du behöver vänta beror på vilken
typ av golv du har och föreskrifterna
för golvspacklet. Öka sedan värmen
gradvis. Detta gäller inte dig som lagt
trä/laminatgolv över golvvärmen.
Det nns en snabbguide för att du lätt
ska komma igång med EB-Therm 205.
Den medföljer i förpackningen. Där
beskrivs de viktigaste funktionerna och
inställningarna.
För att kunna anpassa golvvärme-
systemet maximalt efter ditt eget
värmebehov är det viktigt att du Iäser
hela manualen.
Om du har frågor angående
användningen av EB-Therm 205 är
du naturligtvis alltid välkommen att
kontakta Ebeco. Ring 031-707 75 50
eller skicka e-post till support@ebeco.
se. Besök gärna ebeco.com för mer
information.

SE
9
Av/på-knapp
Valknapp
Vald reglering
Så fungerar EB-Therm
Här beskrivs allt du behöver veta om
hur EB-Therm 205 fungerar. För att lära
dig hur du gör inställningar efter dina
egna behov, läs avsnittet Så ställer du in
EB-Therm.
Display
LCD-displayens belysning tänds med
full styrka när du trycker på valfri
knapp, och lyser i 30 sek efter senaste
knapptryckning. Sedan dämpas belys-
ningen igen. Det går också att ställa in
så att belysningen släcks helt. Hur du
ställer in detta beskrivs i avsnittet Så
ställer du in EB-Therm/Ljus och kontrast.
Temp

10
Om inget alls visas i displayen betyder
det att termostaten är avstängd eller
inte får någon spänning.
När EB-Therm startas första gången
visar displayen fabriksinställningarna
som på bilden. Hur du gör personliga
inställningar beskrivs i avsnittet Så stäl-
ler du in EB-Therm.
En förklaring till displayens symboler
nns i avsnittet Symboler.
Använda knapparna
Knapparna används till att höja och
sänka temperaturen, och navigera i
menyerna.
Du når menyerna genom ett tryck på
valknappen . Använd pilarna för att
bläddra fram till ett menyalternativ och
bekräfta sedan med för att välja det.
Menysystemet är rullande, alltså kom-
mer du runt i alla undermenyer oavsett
vilket håll du bläddrar åt.
Om du vill gå ur en meny, bläddra tills
displayen visar END. Tryck sedan på
valknappen . Du kan också vänta i 30
sek så avslutas menyn automatiskt. Hur
du hittar i menyerna beskrivs i avsnittet
Så ställer du in EB-Therm.

SE
11
Sätta på och stänga av EB-Therm
För att nå stand by-läge, håll in av/
på-knappen en sekund. Återgå till
normalläge genom att återigen hålla in
knappen en sekund.
I stand by-läge regleras inte värmen.
Klockan går som vanligt, valt program
och inställd temperaturer nns kvar i
minnet.
Lås knappsatsen
För att undvika att någon kommer åt
knapparna av misstag, kan knappsat-
sen låsas. Detta visas med texten LOCK
i displayen.
Tryck och bläddra fram till LOCK.
Bekräfta med för att låsa.
Lås upp genom att hålla båda pilarna
intryckta tills texten LOCK försvunnit.
Temperatur
Visning av faktisk temperatur (ärvärde)
Lås först knappsatsen. Tryck . Belys-
ningen tänds och aktuell temperatur i
golvet (F) visas. Detta gäller om

12
termostaten är inställd på Golvtermo-
stat. Annars visas istället aktuell tempe-
ratur i rummet (R). Temperaturen visas i
30 sek efter senaste knapptryckningen.
Tid och datum
Tid ställs i 24-timmarsformat. Rätt
veckodag räknas fram automatiskt.
Kalendern ställer om vid skottår och
anpassar sig till sommar-/vintertid. Läs
hur du ställer in rätt tid och datum i
avsnittet Så ställer du in EB-Therm/Tid
och datum.
Adaptiv funktion
EB-Therm har en funktion som räknar
ut när uppvärmningen ska starta för
att ge rätt temperatur vid rätt tid. Den
är aktiverad vid leverans, men kan
stängas av:
Tryck och bläddra fram till SET. Välj
med . Bläddra fram till AF, välj med .
Bläddra mellan ON/OFF, bekräfta sedan
med .

SE
13
Ventilationsläge
Om rumstemperaturen sjunker mer än
3 °C under en minut, t.ex. vid vädring,
aktiveras ventilationsläget. Då slutar
EB-Therm att värma under 15 minuter
för att sedan återgå till normalläge.
Funktionen är alltid aktiv.
Fördröjning mellan från- och tillslag
För att undvika onödigt slitage på inre
komponenter och förlänga termo-
statens livslängd, nns en inbyggd
fördröjning. Om du höjer önskad tem-
peratur så att termostaten slår till, och
sedan sänker kort därefter, tar det 30
sekunder innan den slår från igen.
Aktuell status
Med hjälp av värmesymbolen kan du
se den aktuella statusen för EB-Therm.
Se avsnittet Displayens symboler.
Symbol på - termostaten är på och
golvvärmen är aktiverad.
Symbol av - termostaten är på och
golvvärmen är avslagen.
Regleringsfunktioner
EB-Therm 205 kan reglera tempera-
turen på tre olika sätt. På så sätt kan
både komforttemperatur och eventu-
ella temperaturkrav på golvmaterial
kombineras.

14
Hur du väljer funktion beskrivs i avsnit-
tet Så ställer du in EB-Therm/Reglerings-
funktioner.
Golvtermostat - En givare i golvet mäter
temperaturen och reglerar värmen där-
efter. Om golvgivaren är inkopplad när
termostaten slås på för första gången,
väljs denna funktionen automatiskt.
Förinställt värde är 22 °C.
Rumstermostat - EB-Therm 205 har
inbyggd givare för att mäta rum-
mets temperatur och reglera värmen.
Regleringsfunktionen kan ej väljas när
golvgivaren är inkopplad.
Rums- och golvtermostat - Den inbygg-
da givaren reglerar rumstemperaturen
och givaren i golvet fungerar som golv-
temperaturbegränsare. Begränsningen
kan göras mellan 5 °C och 45 °C.
Fabriksinställningen 35 °C ger en yt-
temperatur på ca 27 °C. Bryttemperatu-
ren kan ändras, avsnittet Så ställer du in
EB-Therm/Regleringsfunktioner.
Viktigt
I rum med stora fönster som utsätts för so-
linstrålning, rekommenderar vi funktionen
Rums- och golvtermostat.
I rum med trägolv ska alltid funktionen
Rums- och golvtermostat användas.

SE
15

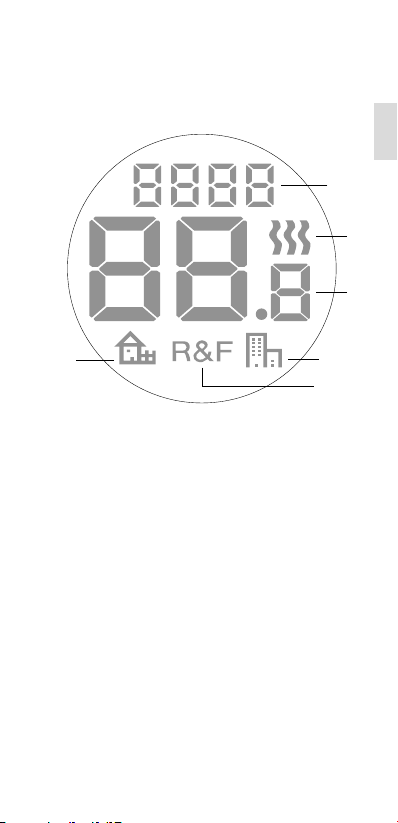

Displayens symboler
1. Vald meny/LOCK för låst knappsats
2. Värmesymbol
3. Aktuell temp (ärvärde)
/Inställd temp (börvärde) °C
4. Symbol för energisparprogram kontor
5. Vald reglering
6. Symbol för energisparprogram hem
1
3
2
64
5

16
Så ställer du in EB-Therm
I detta avsnitt beskrivs hur du ställer in
EB-Therm 205 efter dina behov. Genom
att göra dessa inställningar kan du
anpassa golvvärmesystemet maximalt
efter ditt eget värmebehov.
Vill du veta mer om hur du navigerar i
menyerna eller använder knappsatsen,
läs avsnittet Så fungerar EB-Therm.
Reset
Med funktionen Reset återställer du EB-
Therm till förvalda fabriksinställningar.
Alla dina personliga inställningar
raderas.
Tryck och bläddra fram till SET. Välj
med . Bläddra fram till RST och välj
med .
Bläddra mellan NO/YES, bekräfta sedan
med . YES raderar inställningarna, NO
återgår till menyn.

SE
17
Ljus och kontrast
Ställ in displayens bakgrundsbelysning
Displayen lyser alltid i 30 sek efter se-
naste knapptryckning. Sedan dämpas
belysningen. Du kan också ställa in så
att den istället släcks helt.
Tryck och bläddra fram till SET. Välj
med . Bläddra fram till DISP och välj
med .
Bläddra mellan ON/OFF, bekräfta sedan
med . ON gör att displayen går till
svag belysning 30 sek efter senaste
knapptryckning, OFF gör att den släcks
helt.
Ställ in displaykontrast
Tryck och bläddra till CONT. Tryck
för att välja. Displayen visar en sira 1-8
beroende på nuvarande inställning.
Bläddra och kontrasten regleras. Be-
kräfta med när du har hittat rätt nivå.
Tid och datum
Ställ in tid och datum
Tryck och bläddra fram till SET. Välj
med . Bläddra fram till CLK och välj
med .

18
Ställ först in timmar genom att bläddra
fram till rätt tid och bekräfta . Ställ in
minuter på samma sätt och bekräfta
med .
Ställ in dag och månad samt år på
samma sätt. Bekräfta med . Veckodag
visas inte i displayen, men systemet
ställer in rätt veckodag automatiskt.
Stäng av sommar-/vintertid
Kalendern anpassar sig automatiskt
till sommar-/vintertid. Funktionen kan
stängas av.
Tryck och bläddra fram till SET. Välj
med . Bläddra fram till S och välj med
.
Bläddra mellan ON/OFF, bekräfta sedan
med .
Temperatur
Ändra önskad temperatur (börvärde)
För varje tryck på uppåt- eller nedåtpil
ökar eller minskar temperaturen med
0,5°C.
