Tack för att du valde Ebeco. Lycka till
med användandet av din EB-Therm 350
och golvvärmeanläggning. Vi hoppas
att du kommer ha glädje av den i lång
tid framöver.
För att garantin ska gälla måste
produkten installeras och handhas
enligt denna manual. Det är därför
väldigt viktigt att du läser manualen.
Det gäller både dig som ska installera
EB-Therm 350 och dig som ska använda
den. Du hittar även information om
felsökning samt teknisk data.
Om du har frågor är du naturligtvis
alltid välkommen att kontakta Ebeco.
Ring 031-707 75 50 eller skicka e-post
till [e-mail]. Besök gärna
ebeco.com för mer information.
Viktigt Golvvärmesystemet är en starkströms-
anläggning och skall därför installeras enligt
gällande föreskrifter och under överinseende
av behörig elinstallatör.

SE
3
Detta är EB-Therm
I förpackningen
Installera EB-Therm
Komma igång
Så fungerar EB-Therm
Displayens symboler
Så ställer du in EB-Therm
Energisparprogram
Felsökning
Teknisk data
.................................... 4
......................................... 5
.................................. 6
............................................ 9
.............................10
...............................17
.......................18
................................ 22
................................................. 27
.............................................. 28

4
Detta är EB-Therm 350
EB-Therm 350 är en mikroprocessor-
styrd termostat med LCD-display. Dis-
playen är bakgrundsbelyst och lyser
30 sekunder efter senaste knapptryck-
ningen. Fronten är försedd med en lys-
diod och tre manöverknappar.
Det nns ett antal temperatursänk-
ningsprogram att välja mellan för ener-
gismart uppvärmning. Dessutom nns
möjlighet att anpassa programmering-
en helt efter ditt eget värmebehov.
Temperaturreglering sker med hjälp
av en algoritm som använder fuzzy-
teknik. Tekniken innebär att EB-Therm
från start testar och samlar in data och
utifrån dessa beräknar när den skall slå
till och ifrån. Denna teknik minskar tem-
peratursvängningarna och ger därmed
en jämnare temperatur och en lägre en-
ergiförbrukning. Temperaturen i golvet
svänger mindre än +/- 0,3 grader.

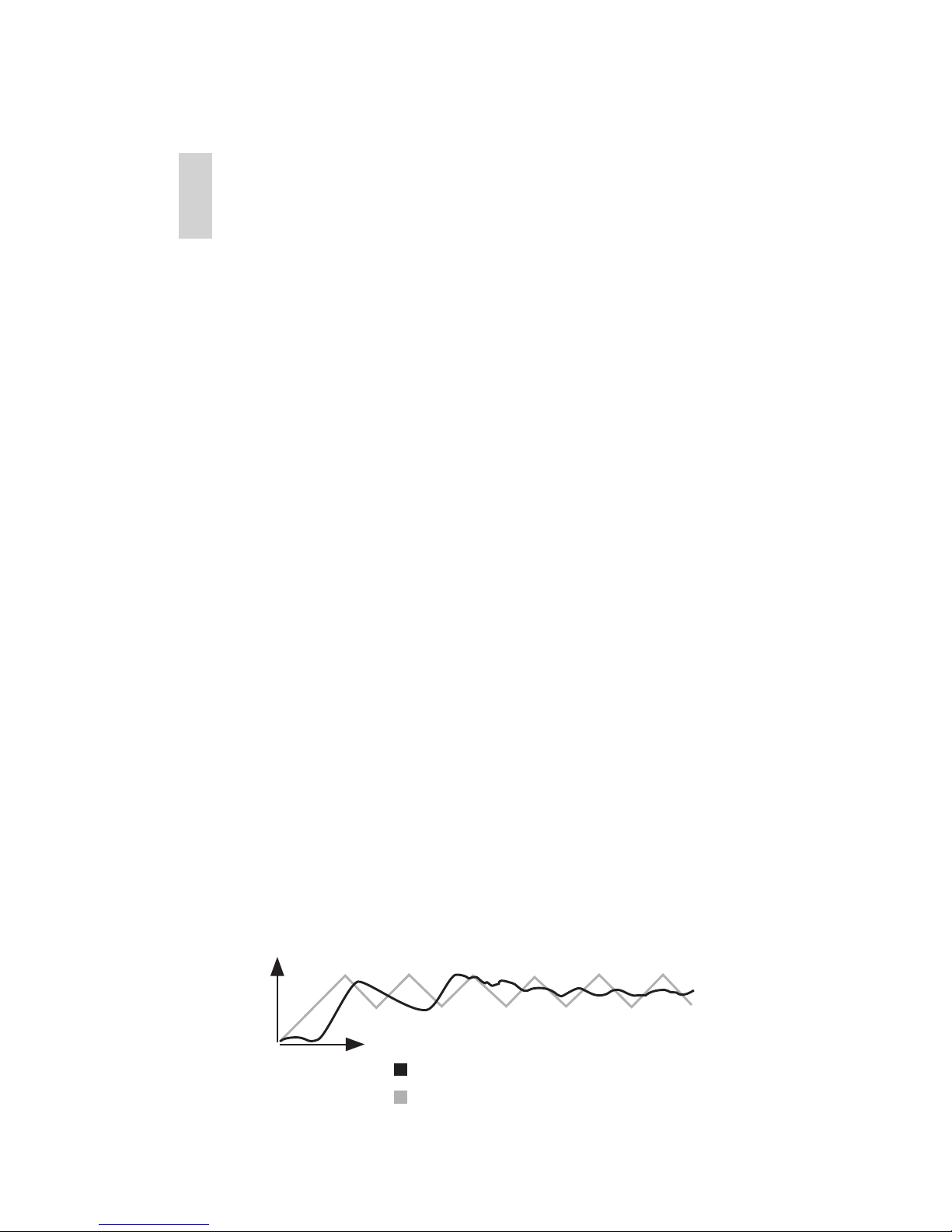

Termostat med fuzzy-teknik
Termostat utan fuzzy-teknik
TID
TEMP

SE
5
I förpackningen
1
1. Front till Elko RS och Gira
2. Adapter till Strömfors ramsystem
3. Front till Eljo Trend, Merten
4. Ram
5. Termostat
6. Golvgivare
7. Kopplingklämma
Manual
Snabbguide
23
45
6
7

6
Installera EB-Therm
Viktigt EB-Therm får inte placeras så den
utsätts för följande:
• direkt solljus och luftdrag.
• stora temperaturväxlingar eller hög
luftfuktighet.
Golvgivaren monteras i en spiralslang
förlagd i golvet. Slangänden ska tätas
för att förenkla byte av golvgivare. Alla
inkommande rör till apparatdosan
måste tätas så att lufttemperaturgiva-
ren inte kan påverkas av drag.
Installation
Montera EB-Therm i standardapparat-
dosa 65 mm.
1. Se till att dosan ligger i nivå med
väggen.
2. Lyft av front och ram genom att
trycka in spärrhaken på höger sida med
mejsel eller liknande, som på bilden.
3. Anslut el, anslutningsspänning 230 V
AC, last samt golvgivarkabel. Förläng-
ning av golvgivarkabeln ska ske stark-
strömsmässigt. Skyddsledare för

SE
7
inkommande matning samt för
värmekabel ansluts med en kopplings-
klämma i dosan. Se kopplingsschema
nedan.
4. För in termostaten i apparatdosan
och skruva fast med bentliga skruvar.
5. Montera ram och front.
6. Om termostaten monteras i er-
facksram måste de invändiga hörnen i
erfacksramen avlägsnas.
LOAD LOAD
N
L
SENSOR SENSOR
DO NOT USE
230 V

8

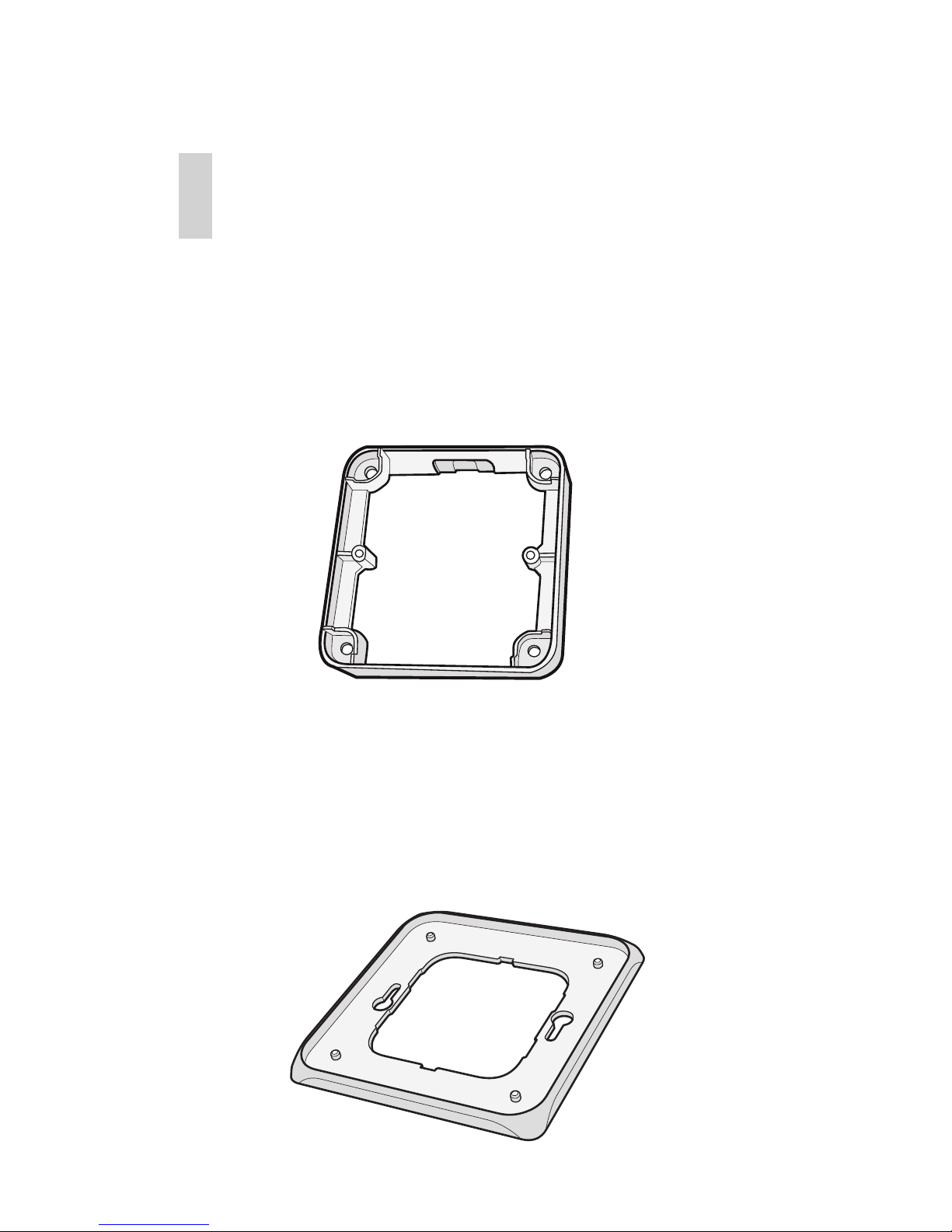

Utanpåliggande montage
Om infällt montage inte är möjligt,
används förhöjningram (E 85 816 68)
för utanpåliggande montage. Den
medföljer inte EB-Therm 350 utan
måste beställas separat.
Skruva fast förhöjningsramen mot
väggen. Montera därefter termostaten
efter ordinarie anvisning.
Montage med backplate
Om bentlig ram inte skulle täcka hålet
används Ebeco Backplate (E 85 816 97).
Den medföljer inte EB-Therm 350 utan
måste beställas separat.

SE
9
Komma igång
Efter installation, vänta 2-4 veckor
med att starta golvvärmen. Exakt hur
länge du behöver vänta beror vilken
typ av golv du har och föreskrifterna
för golvspacklet. Öka sedan värmen
gradvis.
Det nns en snabbguide för att du lätt
ska komma igång med EB-Therm 350.
Den medföljer i förpackningen. Där
beskrivs de viktigaste funktionerna och
inställningarna.
För att kunna anpassa golvvärme-
systemet maximalt efter ditt eget
värmebehov är det viktigt att du Iäser
hela manualen.
Om du har frågor angående
användningen av EB-Therm 350 är
du naturligtvis alltid välkommen att
kontakta Ebeco. Ring 031-707 75 50
eller skicka e-post till support@ebeco.
se. Besök gärna ebeco.com för mer
information.

10
Lysdiod
Valknapp [ ]
Dag
Tid
Temp
Vald reglering
Så fungerar EB-Therm
Här beskrivs allt du behöver veta om
hur EB-Therm 350 fungerar. För att lära
dig hur du gör inställningar efter dina
egna behov, läs avsnittet Så ställer du in
EB-Therm.
Display
Du tänder LCD-displayens belysning
genom att trycka på valfri knapp.
Displayen lyser i 30 sek efter senaste
knapptryckning.
När EB-Therm startas första gången
visar displayen fabriksinställningarna

SE
11
som på bilden. Hur du gör personliga
inställningar beskrivs i avsnittet Så stäl-
ler du in EB-Therm.
En förklaring till displayens symboler
nns i avsnittet Symboler.
Använda knapparna
Knapparna används till att höja och
sänka temperaturen, och navigera i
menyerna.
Du når menyerna genom ett tryck på
valknappen [ ]. Använd pilarna för att
bläddra fram till ett menyalternativ och
bekräfta sedan med för att välja det.
Menysystemet är rullande, alltså kom-
mer du runt i alla undermenyer oavsett
vilket håll du bläddrar åt.
Om du vill gå ur en meny, bläddra tills
displayen visar END. Tryck sedan på
valknappen . Du kan också vänta i 30
sek så avslutas menyn automatiskt. Hur
du hittar i menyerna beskrivs i avsnittet
Så ställer du in EB-Therm.
Sätta på och stänga av EB-Therm
För att nå stand by-läge, håll in val-
knappen [ ] i 4 sekunder. Återgå till
normalläge genom att återigen hålla in
i 4 sekunder.

12
I stand by-läge regleras inte värmen.
Klockan går som vanligt och inpro-
grammerade tider och temperaturer
nns kvar i minnet.
Lås knappsatsen
För att undvika att någon kommer
åt knapparna av misstag, kan knapp-
satsen avaktiveras. Detta visas med
låssymbolen i displayen.
Tryck och bläddra fram till LOCK.
Bekräfta med för att låsa.
Lås upp genom att hålla båda pilarna
intryckta tills nyckelsymbolen försvun-
nit.
Temperatur
Visning av faktisk temperatur (ärvärde)
Lås först knappsatsen. Tryck . Belys-
ningen tänds och aktuell temperatur i
golvet (F) visas med små siror ovanför
önskade temperaturen.
Temperaturen visas i 30 sek efter se-
naste knapptryckningen.

SE
13
Tid och datum
Tid kan visas i 12- eller 24-timmars-
format. Rätt veckodag räknas fram
automatiskt. Kalendern ställer om vid
skottår och anpassar sig till sommar-/
vintertid. Läs hur du ställer in rätt tid
och datum i avsnittet Så ställer du in
EB-Therm/Tid och datum.
Adaptiv funktion
EB-Therm har en funktion som räknar
ut när uppvärmningen ska starta för
att ge rätt temperatur vid rätt tid. Den
är aktiverad vid leverans, men kan
stängas av:
Tryck och bläddra fram till SET. Välj
med . Bläddra fram till AF, välj med .
Bläddra mellan ON/OFF, bekräfta sedan
med .
Ventilationsläge
Om rumstemperaturen sjunker mer än
3°C under en minut, t.ex. vid vädring,
aktiveras ventilationsläget. Då slutar
EB-Therm att värma under 15 minuter
för att sedan återgå till normalläge.
Funktionen är alltid aktiv.

14
Fördröjning mellan från- och tillslag
För att undvika onödigt slitage på inre
komponenter och förlänga termo-
statens livslängd, nns en inbyggd
fördröjning. Om du höjer önskad tem-
peratur så att termostaten slår till, och
sedan sänker kort därefter, tar det fyra
minuter innan den slår från igen.
Inkopplingstid
Termostaten kan visa inkopplingstid
i procent för de senaste 24 timmarna
och 7/30/365 dygnen.
Tryck och bläddra fram till UTIL. Tryck
för att välja. Displayen visar nu in-
kopplingstiden i procent för de senaste
24 timmarna. Du kan sedan bläddra
mellan inkopplingstiden i procent för
de senaste 7/30/365 dygnen.
Lysdiod
Med hjälp av dioden kan du se den
aktuella statusen för EB-Therm 350.
Grönt ljus - termostaten är på och golv-
värmen är avslagen.
Rött ljus - termostaten är på och golv-
värmen är aktiverad.

SE
15
Blinkande grönt och rött ljus - felindi-
kering. Golvvärmen stängs av. Termo-
staten visar felmeddelande tills den
stängs av. Läs vidare under Felkoder.
Inget ljus - termostaten är avstängd
eller får ingen ström.
Regleringsfunktioner
EB-Therm 350 kan reglera temperatu-
ren på tre olika sätt. På så sätt kan både
komforttemperatur och eventuella
temperaturkrav på golvmaterial kom-
bineras. Hur du väljer funktion beskrivs
i avsnittet Så ställer du in EB-Therm/
Regleringsfunktioner.
Golvtermostat - En givare i golvet mäter
temperaturen och reglerar värmen där-
efter. Om golvgivaren är inkopplad när
termostaten slås på för första gången,
väljs denna funktionen automatiskt.
Förinställt värde är 22°C.
Rumstermostat - EB-Therm 350 har två
inbyggda givare för att mäta rum-
mets temperatur och reglera värmen.
Regleringsfunktionen kan ej väljas när
golvgivaren är inkopplad.

16
Rums- och golvtermostat - De inbyggda
givarna reglerar rumstemperaturen
och givaren i golvet fungerar som
golvtemperaturbegränsare. Begräns-
ningen kan göras mellan 5°C och
45°C. Fabriksinställningen 35°C ger en
yttemperatur på ca 27°C. Bryttempera-
turen kan ändras, avsnittet Så ställer du
in EB-Therm/Temperatur.
Viktigt
I rum med stora fönster som utsätts för so-
linstrålning, rekommenderar vi funktionen
Rums- och golvtermostat.
I rum med trägolv ska alltid funktionen
Rums- och golvtermostat användas.

SE
17
Displayens symboler
1. Veckodag
2. Tid och datum
3. Vald meny/Aktuell temp (ärvärde) ° C
4. Inställd temp (börvärde) ° C
5. Vald reglering
6. Visar att program körs
7. Låssymbol
8. Program
9. Eventfunktioner för personliga
inställningar
1
2
4
3
5
8
9
6
7

18
Så ställer du in EB-Therm
I detta avsnitt beskrivs hur du ställer in
EB-Therm 350 efter dina behov. Genom
att göra dessa inställningar kan du
anpassa golvvärmesystemet maximalt
efter ditt eget värmebehov.
Vill du veta mer om hur du navigerar i
menyerna eller använder knappsatsen,
läs avsnittet Så fungerar EB-Therm.
Ljus och kontrast
Ställ in lysdiodens ljusintensitet
Tryck och bläddra fram till SET. Välj
med . Bläddra fram till LEd och välj
med .
Bläddra mellan LEd L (svagt ljus) och
LEd H (starkt ljus). Bekräfta med .
