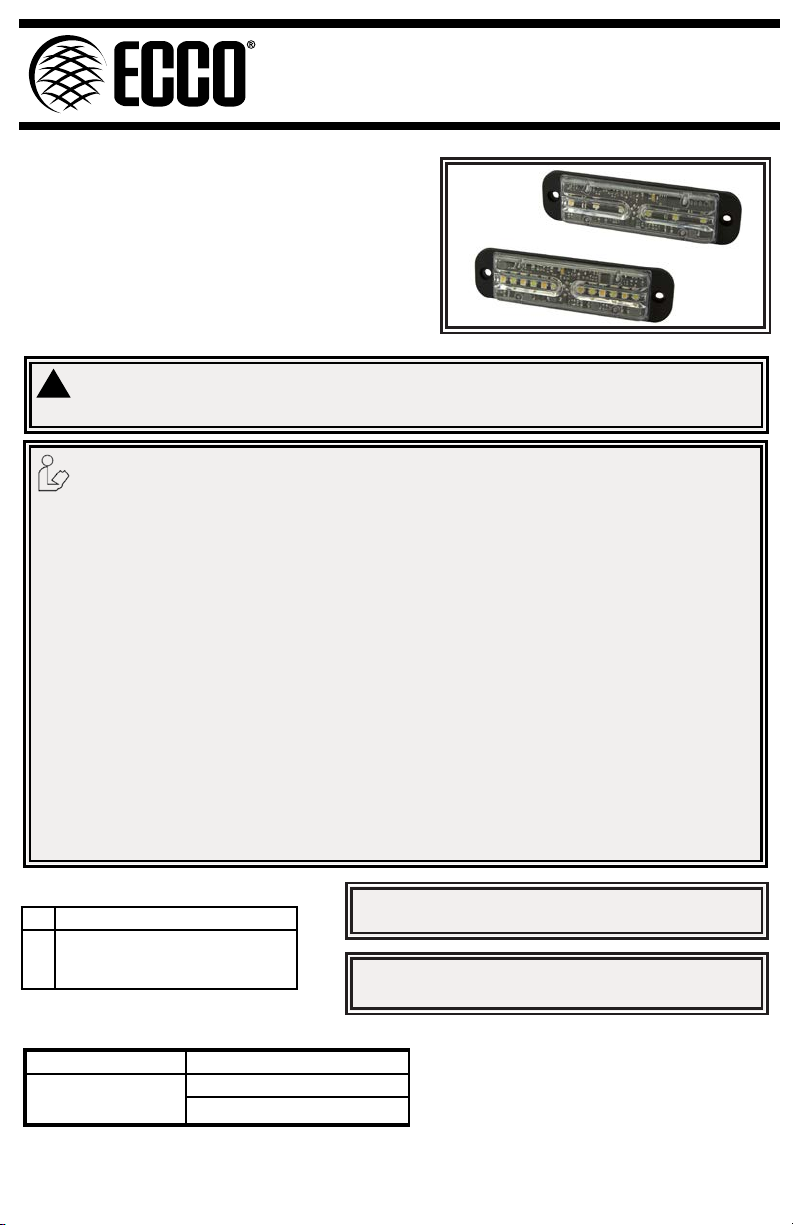

Ecco ED3701 User manual

920-3701-00 Rev. E Page 1 of 12
ED3701 and ED3702 directional LEDs are bright and versatile warning lights that
are suited to a wide variety of applications. Their utra-low prole makes them easy
to install virtually anywhere on a vehicle. Both models offer wide angle optics and
multiple ash patterns, including synchronization with other units for simultaneous
or alternating operation. ED3701 models feature 6 LEDs and are available in either
single color or split-color (3 LEDs of each color). The ED3702 is a dual-color light
featuring 12 LEDs (6 of each color) and available in 7 color congurations. This
manual provides information about installation, function, safety , maintenance,
replacement parts and warranty.
Installation and Operation Instructions
Directional LED
Failure to install or use this product according to manufacturers recommendations may result in property damage, serious injury, and/or death to
those you are seeking to protect!
!
WARNING!
1. Proper installation combined with operator training in the use, care, and maintenance of emergency warning devices are essential to ensure
the safety of you and those you are seeking to protect.
2. Exercise caution when working with live electrical connections.
3. This product must be properly grounded. Inadequate grounding and/or shorting of electrical connections can cause high current arcing,
which can cause personal injury and/or severe vehicle damage, including re.
4. Proper placement and installation are vital to the performance of this warning device. Install this product so that output performance of the
system is maximized and the controls are placed within convenient reach of the operator so that s/he can operate the system without losing
eye contact with the roadway.
5. Do not install this product or route any wires in the deployment area of an air bag. Equipment mounted or located in an air bag deployment
area may reduce the effectiveness of the air bag or become a projectile that could cause serious personal injury or death. Refer to the
vehicle owner’s manual for the air bag deployment area. It is the responsibility of the user/operator to determine a suitable mounting location
ensuring the safety of all passengers inside the vehicle particularly avoiding areas of potential head impact.
6. It is the responsibility of the vehicle operator to ensure during use that all features of this product work correctly. In use, the vehicle operator
should ensure the projection of the warning signal is not blocked by vehicle components (i.e., open trunks or compartment doors), people,
vehicles or other obstructions.
7. The use of this or any other warning device does not ensure all drivers can or will observe or react to a warning signal. Never take the right-
of-way for granted. It is your responsibility to be sure you can proceed safely before entering an intersection, driving against trafc, respond-
ing at a high rate of speed, or walking on or around trafc lanes.
8. This equipment is intended for use by authorized personnel only. The user is responsible for understanding and obeying all laws regarding
warning signal devices. Therefore, the user should check all applicable city, state, and federal laws and regulations. The manufacturer as-
sumes no liability for any loss resulting from the use of this warning device.
Do not install and/or operate this safety product unless you have read and understand the safety information
contained
1 Light Head
1Gasket:
Includes-
2- M4x25 Sheet metal screws
CONTENTS:
Input Voltage 12-24VDC
Work Current
ED3701 = 1.0A@12VDC
ED3702 = 1.2A@12VDC
SPECIFICATIONS:
Important! This unit is a safety device and it must be connected to its own separate, fused
power point to assure its continued operation should any other electrical accessory fail.
Caution: When drilling into any vehicle surface, make sure the area is free from any electrical
wires, fuel lines, vehicle upholstery, etc. that could be damaged
Phase Opertion:
Phase 1 (Ph1) ashes simultaneously with Ph1
Phase 2 (Ph2) ashes simultaneously with Ph2
Ph1 alternates with Ph2
(Up to 8 units can be Synchronized)
Apply BLUE TO BLACK wire:
-Less than 1 sec. for next pattern
-Between 1-3 sec for previous pattern
-Between 3-5 sec. for factory default pattern
-More than 5 sec. for pattern 12 (ED3702) and pattern 13
(ED3701)
Wire: ED3701
RED: Positive(need to add 2A Fuse)
BLACK: Negative
BLUE: Pattern Switch
YELLOW: Synchronized Function
(Up to 8 units can be Synchronized)
Wire: ED3702
RED: Positive, Colors 1 & 3 (need to add 5A Fuse)
WHITE: Positive, Colors 2 & 4 (need to add 5A Fuse)
BLACK: Negative
BLUE: Pattern Select to negative
YELLOW: Synchronized Function
(Up to 8 units can be Synchronized)
Operation Environment:
Ambient Temperature: -30 to 50°C

920-3701-00 Rev. E Page 2 of 12

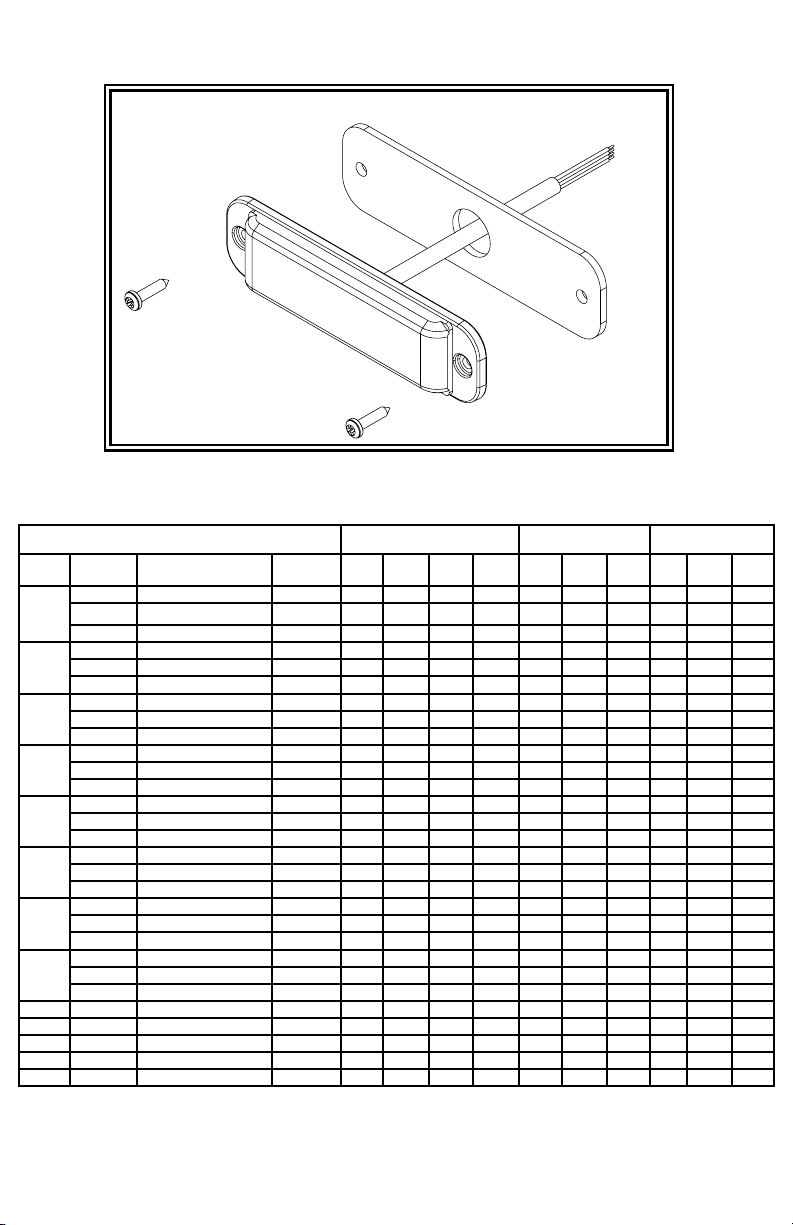

Mounting:
SAE J595 CA T13 ECE R65
PATTERN MODE PATTERNS LAMP
SYCHRONIZE RED AMBER BLUE WHITE RED AMBER BLUE RED AMBER BLUE
1
1 Single Flash 75FPM sim. Phase1 yes Class 1 Class 1 Class 1 Class 1 Class B Class B Class B N/C N/C N/C
2 Single Flash 75FPM sim. Phase2 yes Class 1 Class 1 Class 1 Class 1 Class B Class B Class B N/C N/C N/C
3 Single Flash 75FPM Alt. yes N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
2
4 Single Flash 120FPM sim. Phase1 yes Class 1 Class 1 Class 1 Class 1 N/C N/C N/C Class 1 Class 1 Class 1
5 Single Flash 120FPM sim. phase2 yes Class 1 Class 1 Class 1 Class 1 N/C N/C N/C Class 1 Class 1 Class 1
6 Single Flash 120FPM Alt. yes N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
3
7 Double Flash 75FPM sim. Phase1 yes Class 1 Class 1 Class 1 Class 1 N/C N/C N/C N/C N/C N/C
8 Double Flash 75FPM sim. phase2 yes Class 1 Class 1 Class 1 Class 1 N/C N/C N/C N/C N/C N/C
9 Double Flash 75FPM Alt. yes N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
4
10 Double Flash 120FPM sim. Phase1 yes Class 1 Class 1 Class 1 Class 1 N/C N/C N/C Class 1 Class 1 Class 1
11 Double Flash 120FPM sim. phase2 yes Class 1 Class 1 Class 1 Class 1 N/C N/C N/C Class 1 Class 1 Class 1
12 Double Flash 120FPM Alt. yes N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
5
13 - Default Quad Flash 75FPM sim. Phase1 yes Class 1 Class 1 Class 1 Class 2 N/C N/C N/C N/C N/C N/C
14 Quad Flash 75FPM sim. Phase2 yes Class 1 Class 1 Class 1 Class 2 N/C N/C N/C N/C N/C N/C
15 Quad Flash 75FPM Alt. yes N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
6
16 Quad Flash 150FPM sim. Phase1 yes Class 1 Class 1 Class 1 Class 2 N/C N/C N/C N/C N/C N/C
17 Quad Flash 150FPM sim. Phase2 yes Class 1 Class 1 Class 1 Class 2 N/C N/C N/C N/C N/C N/C
18 Quad Flash 150FPM Alt yes N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
7
19 Triple 75FPM sim. Phase1 yes Class 1 Class 1 Class 1 Class 1 N/C N/C N/C N/C N/C N/C
20 Triple 75FPM sim. Phase2 yes Class 1 Class 1 Class 1 Class 1 N/C N/C N/C N/C N/C N/C
21 Triple 75FPM Alt. yes N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
8
22 Quint Flash 150FPM sim. Phase1 yes Class 1 Class 1 Class 1 Class 2 N/C N/C N/C N/C N/C N/C
23 Quint Flash 150FPM sim. Phase2 yes Class 1 Class 1 Class 1 Class 2 N/C N/C N/C N/C N/C N/C
24 Quint Flash 150FPM Alt. yes N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
9 25 Steady - Single No N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
10 26 Steady Burn No N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
11 27 Modulation No N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
12 28 2 Double Flash,2 Triple Alt. No N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
13 29 4 Single Flash ,2 Quad Flash Alt. No N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
ED3701 Series Flash Pattern Chart
Diagrama de patrones de intermitencia de la Serie ED3701
Tableau des modes de clignotement de la série ED3701

920-3701-00 Rev. E Page 3 of 12
ED3702 Series Flash Pattern Chart
Diagrama de patrones de intermitencia de la Serie ED3702
Tableau des modes de clignotement de la série ED3702
SAE J595 CA T13 ECE R65
PAT-
TERN
LED
Color 2 &
Color 4
White line
LED
Color
1 &
Color 3
Red line
LED Color
1 & Color
3 LED
Color 2 &
Color 4
ED3702 FLASH
PATTERN SYNCH RED AMBER BLUE WHITE RED AMBER BLUE RED AMBER BLUE
1
1-Default 1
SAE/T13 SAE/T13
Single 75FPM Ph1 Color 1
Synchronous Color 3
YES Class 1 Class 1 Class1 Class1 Class B Class B Class B N/C N/C N/C
2 2
SAE/T13 SAE/T13
Single 75FPM Ph2 color 1
Sychronous Color 3
YES Class 1 Class 1 Class 1 Class 1 Class B Class B Class b N/C N/C N/C
3
SAE/T13 Single 75FPM
Ph1 Color 1 Alternately
Color 4
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
4
SAE/T13 Single 75FPM
Ph2 Color 1 Alternately
Color 4
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
1-Default 5
SAE/T13 Single 75FPM
Ph1 Color 2 Synchronous
Color 4
YES Class 1 Class 1 Class 1 Class 1 Class B Class B Class B N/C N/C N/C
2 6
SAE/T13 Single 75FPM
Ph2 Color 2 Synchronous
Color 4
YES Class 1 Class 1 Class 1 Class 1 Class B Class B Class B N/C N/C N/C
3 3 7
SAE/T13 Single 75FPM
(Color 1 Synchronous
Color 3) Alternately (Color
2 Synchronous Color 4)
Phase 1)
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
4 4 8
SAE/T13 Single 75FPM
(Color 1 Synchronous
Color 3) Alternately (Color
2 Synchronous Color 4)
Phase 2)
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
5 5 9
SAE/T13 Single 75FPM
(Color 1 Alternately Color
2) Alternately (Color 3
Alternately Color 4)
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
2
6 10 Single 375FPM Ph1 Color
1 Synchronous Color 3 YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
711 Single 375FPM Ph2 Color
1 Synchronous Color 3 YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
12 Single 375FPM Ph1 Color
1 Alternately Color 4 YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
13 Single 375FPM Ph2 Color
1 Alternately Color 4 YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
6 14 Single 375FPM Ph1 Color
2 Sychronous Color 4 YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
7 15 Single 375FPM Ph2 Color
2 Synchronous Color 4 YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
8 8 16
Single 375FPM (Color
1 Sychronous Color 3)
Alternately (Color 2
Synchronous Color 4)
(Phase 1)
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
9 9 17
Single 375FPM (Color
1 Synchronous Color
3) Alternately (Color 2
Synchronous Color 4)
(Phase 2)
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
10 10 18
Single 375FPM (Color 1
Alternately Color 2) Alter-
nately (Color 3 Alternately
Color 4)
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
3
11 19
SAE/T13 SAE/ T13
Double 75FPM Ph1 Color
1 Synchronous Color 3
YES Class 1 Class 1 Class 1 Class 1 N/C N/C N/C N/C N/C N/C
12 20
SAE/T13 SAE/ T13
Double 75FPM Ph2 Color
1 Synchronous Color 3
YES Class 1 Class 1 Class 1 Class 1 N/C N/C N/C N/C N/C N/C
21
SAE/T13 Double 75FPM
Ph1 Color 1 Alternately
Color 4
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
22
SAE/T13 Double 75FPM
Ph2 Color 1 Alternately
Color 4
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
11 23
SAE/T13 Double 75FPM
Ph1 Color 2 Synchronous
Color 4
YES Class 1 Class 1 Class 1 Class 1 N/C N/C N/C N/C N/C N/C
12 24
SAE/T13 Double 75FPM
Ph2 Color 2 Synchronous
Color 4 YES Class 1 Class 1 Class 1 Class 1 N/C N/C N/C N/C N/C N/C
13 13 25
SAE/T13 Double 75FPM
(Color 1 Synchronous
Color 3) Alternately (Color
2 Synchronous Color 4)
(Phase 1)
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C

Page 4 of 12920-3701-00 Rev. E
ED3702 Series Flash Pattern Chart
Diagrama de patrones de intermitencia de la Serie ED3702
Tableau des modes de clignotement de la série ED3702
SAE J595 CA T13 ECE R65
PAT-
TERN
LED
color 1 &
Color 3
Red line
LED
Color
2 &
Color 4
White
line
LED Color
1 & Color 3
LED Color
2 & Color
4 White &
Red line
ED3702 FLASH
PATTERN SYNCH RED AMBER BLUE WHITE RED AMBER BLUE RED AMBER BLUE
14 14 26
SAE/T13 Double 75FPM
(Color 1 Synchronous
Color 3) Alternately (Color
2 Synchronous Color 4)
(Phase 2)
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
15 15 27
SAE/T13 Double 75FPM
(Color 1 Alternately Color
2) Alternately (Color 3
Alternately Color 4)
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
4
16 28
ECER65/SAE Double
120FPM Ph1 Color 1
Synchronous Color 3
YES Class 1 Class 1 Class 1 Class 1 N/C N/C N/C N/C N/C N/C
17 29
ECER65-SAE Double
120FPM Ph2 Color 1
Synchronous Color 3
YES Class 1 Class 1 Class 1 Class 1 N/C N/C N/C Class 1 Class 1 Class 1
30
ECER65/SAE Double
120FPM Ph1 Color 1
Alternately Color 4
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
31
ECER65/SAE Double
120FPM Ph2 Color 1
Alternately Color 4
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
16 32
ECER65/SAE Double
120FPM Ph1 Color 2
Synchronous Color 4
YES Class 1 Class 1 Class 1 Class 1 N/C N/C N/C Class 1 Class 1 Class 1
17 33
ECER65/SAE Double
120FPM Ph2 Color 2
Synchronous Color 4
YES Class 1 Class 1 Class 1 Class 1 N/C N/C N/C Class 1 Class 1 Class 1
18 18 34
ECER65/SAE Double
120FPM (Color 1 Synchro-
nous Color 3) Alternately
(Color 2 Synchronous
Color 4)(Phase 1)
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
19 19 35
ECE/SAE Double 120FPM
(Color 1 Synchronous
Color 3) Alternately (Color
2 Synchronous Color 4)
(Phase 2)
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
20 20 36
ECER65/SAE
Double 120FPM (Color
1 Alternately Color 2)
Alternately (Color 3
Alternately Color 4)
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
5
21 37
SAE/T13 Triple 75FPM
Ph1 Color 1 Synchronous
Color 3
YES Class 1 Class 1 Class 1 Class 2 N/C N/C N/C N/C N/C N/C
22 38
SAE/T13 Triple 75FPM
Ph2 Color 1 Synchronous
Color 3 YES Class 1 Class 1 Class 1 Class 2 N/C N/C N/C N/C N/C N/C
39
SAE/T13 Triple 75FPM
Ph1 Color 1 Alternately
Color 4 YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
40
SAE/T13 Triple 75FPM
Ph2 Color 1 Alternately
Color 4
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
41
SAE/T13 Triple 75FPM
Ph1 Color 2 Synchronous
color 4
YES Class 1 Class 1 Class 1 Class 2 N/C N/C N/C N/C N/C N/C
21 42
SAE/T13 Triple 75FPM
Ph2 Color 2 Synchronous
Color 4
YES Class 1 Class 1 Class 1 Class 2 N/C N/C N/C N/C N/C N/C
22 43
SAE/T13 Triple 75FPM
(Color 1 Synchronous
Color 3) Alternately (Color
2 Synchronous Color 4)
(Phase 1)
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
23 23 44
SAE/T13 Triple 75FPM
(Color 1 Synchronous
Color 3) Alternately Color
2 Synchronous Color 4)
(Phase 2)
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
24 24 45
SAE/T13 Triple 75FPM
(Color 1 Alternately Color
2) Alternately (Color 3
Alternately Color 4)
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C

Page 5 of 12920-3701-00 Rev. E
ED3702 Series Flash Pattern Chart
Diagrama de patrones de intermitencia de la Serie ED3702
Tableau des modes de clignotement de la série ED3702
SAE J595 CA T13 ECE R65
PAT-
TERN
LED
color 1 &
Color 3
Red line
LED
Color
2 &
Color 4
White
line
LED Color
1 & Color 3
LED Color
2 & Color
4 White &
Red line
ED3702 FLASH
PATTERN SYNCH RED AMBER BLUE WHITE RED AMBER BLUE RED AMBER BLUE
6
25 46
SAE/T13 Quad 75FPM
Ph1 Color 1 Synchronous
Color 3
YES Class 1 Class 1 Class 1 Class 2 N/C N/C N/C N/C N/C N/C
26 47
SAE/T13 Quad 75FPM
Ph2 Color 1 Synchronous
Color 3
YES Class 1 Class 1 Class 1 Class 2 N/C N/C N/C N/C N/C N/C
48
SAE/T13 Quad 75FPM
Ph1 Color 1 Alternately
Color 4
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
49
SAE/T13 Quad 75FPM Ph2
Color 1 Alternately color 4 YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
25 50
SAE/T13 Quad 75FPM
Ph1 Color 2 Synchronous
Color 4
YES Class 1 Class 1 Class 1 Class 2 N/C N/C N/C N/C N/C N/C
26 51
SAE/T13 Quad 75FPM
Ph2 Color 2 Synchronous
Color 4
YES Class 1 Class 1 Class 1 Class 2 N/C N/C N/C N/C N/C N/C
27 27 52
SAE/T13 Quad 75FPM
(Color 1 Synchronous
Color 3) Alternately (Color
2 Synchronous Color 4)
(Phase 1)
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
28 28 53
SAE/T13 Quad 75FPM
(Color 1 Synchronous
Color 3) Alternately (Color
2 Synchronous Color 4)
(Phase 2)
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
29 29 54
SAE/T13 Quad 75FPM
(Color 1 Alternately Color
2) Alternately (Color 3
Alternately Color 4)
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
7
30 55
ECER65/SAE Quad
120FPM Ph1 Color 1
Synchronous Color 3 YES Class 1 Class 1 Class 1 Class 2 N/C N/C N/C N/C N/C N/C
31 56
ECER65/SAE Quad
120FPM Ph2 Color 1
Synchronous Color 3
YES Class 1 Class 1 Class 1 Class 2 N/C N/C N/C N/C N/C N/C
57
ECER65/SAE Quad
120FPM Ph1 Color 1
Alternately Color 4
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
58
ECER65/SAE Quad
120FPM Ph2 Color 1
Alternately Color 4
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
30 59
ECER65/SAE Quad
120FPM Ph1 Color 2
Synchronous Color 4
YES Class 1 Class 1 Class 1 Class 2 N/C N/C N/C N/C N/C N/C
31 60
ECER65/SAE Quad
120FPM Ph2 Color 2
Synchronous Color 4
YES Class 1 Class 1 Class 1 Class 2 N/C N/C N/C N/C N/C N/C
32 32 61
ECER65/SAE Quad
120FPM (Color 1 Synchro-
nous Color 3) Alternately
(Color 2 Synchronous Color
4) (Phase 1)
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
33 33 62
ECER65/SAE Quad
120FPM (Color 1 Synchro-
nous Color 3) Alternately
(Color 2 Synchronous Color
4) (Phase 2)
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
34 34 63
ECER65/SAE Quad
120FPM (Color
1 Alternately Color 2) Alter-
nately (Color 3 Alternately
Color 4)
YES N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
8 64
Modualtion (Color 1
Synchronous color 3)
Alternately (Color 2
Synchronous Color 4)
NO N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
9 65
2 Double, 2 Quad (Color
1 Synchronous Color 3)
Alternately (Color 2
Synchronous Color 4)
NO N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
10 66
4 Single, 2 Triple (Color
1 Synchronous Color 3)
Alternately (Color 2
Synchronous Color 4)
NO N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
11 67
1 Double, 1 Triple, 1
Quad(Color 1 Synchronous
Color 3)Alternately (Color
2 Synchronous Color 4)
NO N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C

920-3701-00 Rev. E Page 6 of 12
833 West Diamond St
Boise, Idaho 83705
Customer Service
USA 800-635-5900
UK [phone]
AUS [phone]
www.eccogroup.com
Manufacturer Limited Warranty and Limitation of Liability:
Manufacturer warrants that on the date of purchase, this product will conform to Manufacturer’s specications for this product (which are
available from the Manufacturer upon request). This Limited Warranty extends for thirty-six (36) months from the date of purchase.
DAMAGE TO PARTS OR PRODUCTS RESULTING FROM TAMPERING, ACCIDENT, ABUSE, MISUSE, NEGLIGENCE, UNAPPROVED
MODIFICATIONS, FIRE OR OTHER HAZARD; IMPROPER INSTALLATION OR OPERATION; OR NOT BEING MAINTAINED IN ACCOR-
DANCE WITH THE MAINTENANCE PROCEDURES SET FORTH IN MANUFACTURER’S INSTALLATION AND OPERATING INSTRUC-
TIONS VOIDS THIS LIMITED WARRANTY.
Exclusion of Other Warranties:
MANUFACTURER MAKES NO OTHER WARRANTIES, EXPRESSED OR IMPLIED. THE IMPLIED WARRANTIES FOR MERCHANT-
ABILITY, QUALITY OR FITNESS FOR A PARTICULAR PURPOSE, OR ARISING FROM A COURSE OF DEALING, USAGE OR TRADE
PRACTICE ARE HEREBY EXCLUDED AND SHALL NOT APPLY TO THE PRODUCT AND ARE HEREBY DISCLAIMED, EXCEPT TO
THE EXTENT PROHIBITED BY APPLICABLE LAW. ORAL STATEMENTS OR REPRESENTATIONS ABOUT THE PRODUCT DO NOT
CONSTITUTE WARRANTIES.
Remedies and Limitation of Liability:
MANUFACTURER’S SOLE LIABILITY AND BUYER’S EXCLUSIVE REMEDY IN CONTRACT, TORT (INCLUDING NEGLIGENCE), OR
UNDER ANY OTHER THEORY AGAINST MANUFACTURER REGARDING THE PRODUCT AND ITS USE SHALL BE, AT MANUFAC-
TURER’S DISCRETION, THE REPLACEMENT OR REPAIR OF THE PRODUCT, OR THE REFUND OF THE PURCHASE PRICE PAID BY
BUYER FOR NON-CONFORMING PRODUCT. IN NO EVENT SHALL MANUFACTURER’S LIABILITY ARISING OUT OF THIS LIMITED
WARRANTY OR ANY OTHER CLAIM RELATED TO THE MANUFACTURER’S PRODUCTS EXCEED THE AMOUNT PAID FOR THE
PRODUCT BY BUYER AT THE TIME OF THE ORIGINAL PURCHASE. IN NO EVENT SHALL MANUFACTURER BE LIABLE FOR LOST
PROFITS, THE COST OF SUBSTITUTE EQUIPMENT OR LABOR, PROPERTY DAMAGE, OR OTHER SPECIAL, CONSEQUENTIAL,
OR INCIDENTAL DAMAGES BASED UPON ANY CLAIM FOR BREACH OF CONTRACT, IMPROPER INSTALLATION, NEGLIGENCE, OR
OTHER CLAIM, EVEN IF MANUFACTURER OR A MANUFACTURER’S REPRESENTATIVE HAS BEEN ADVISED OF THE POSSIBILITY
OF SUCH DAMAGES. MANUFACTURER SHALL HAVE NO FURTHER OBLIGATION OR LIABILITY WITH RESPECT TO THE PRODUCT
OR ITS SALE, OPERATION AND USE, AND MANUFACTURER NEITHER ASSUMES NOR AUTHORIZES THE ASSUMPTION OF ANY
OTHER OBLIGATION OR LIABILITY IN CONNECTION WITH SUCH PRODUCT.
This Limited Warranty denes specic legal rights. You may have other legal rights which vary from jurisdiction to jurisdiction. Some jurisdic-
tions do not allow the exclusion or limitation of incidental or consequential damages.
Trouble Shooting
The ED3701-ED3702 series has been factory tested and approved. If the functions of the device fail, please check the following:
1. After connecting with the power supply, be sure that the power source end is joined correctly. Make sure there is not a short circuit.
2. Plug in the device; ensure the LED power switch is on.
3. Make sure unit is grounded properly.
SAE J595 CA T13 ECE R65
PAT-
TERN
LED
color 1 &
Color 3
Red line
LED
Color
2 &
Color 4
White
line
LED Color
1 & Color 3
LED Color
2 & Color
4 White &
Red line
ED3702 FLASH
PATTERN SYNCH RED AMBER BLUE WHITE RED AMBER BLUE RED AMBER BLUE
12
35 68 Steady burn- Color 1 &3 NO N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C
35 69 Steady burn- Color 2 & 4 NO N/C N/C N/C N/C N/C N/C N/C N/C N/C N/C

920-3701-00 Rev. E Página 7 de 12
Los LED direccionales ED3701 y ED3702 son luces de advertencia brillantes y
versátiles que se adaptan a una amplia gama de aplicaciones. Su perl ultrabajo las
hace fáciles de instalar en casi cualquier lugar del vehículo. Ambos modelos ofrecen
una amplia óptica de ángulo con patrones de ash múltiples, inclusive sincronización
con otras unidades para operaciones en simultáneo o alternadas. Los modelos ED3701
tienen 6 LED y están disponibles en un color único o en colores divididos
(3 LED de cada color). El ED3702 es una luz de dos colores que tiene 12 LED (6
de cada color) y está disponible en 7 conguraciones de color. Este manual brinda
información sobre la instalación, seguridad, funcionamiento, mantenimiento, reemplazo
de partes y garantía.
Instrucciones de instalación y operación
LED direccional
1. Para garantizar su seguridad y la de todos aquellos a los que desea proteger, es importante que exista una adecuada
instalación, así como también una capacitación de los operadores para el uso, el cuidado y el mantenimiento de los
dispositivos de alerta de emergencias.
2. Opere con precaución cuando trabaje con conexiones eléctricas en tensión.
3. El producto deber conectarse a tierra adecuadamente. Una conexión incorrecta o cortocircuito en las conexiones
eléctricas puede ocasionar arcos de alta tensión lo que, a su vez, puede producir heridas o daños a su vehículo y fuego
inclusive.
4. Para un buen desempeño del dispositivo de alerta, es de vital importancia que exista una instalación y una ubicación
adecuadas. Instale este producto de modo que el rendimiento del sistema se maximice y los controles se ubiquen al
alcance del operador, de esta manera éste podrá operar el sistema sin perder el contacto visual de la calzada.
5. No instale el producto o je algún cable en el área de despliegue de la bolsa de aire. Los equipos que se instalen o se
coloquen en el área de despliegue de la bolsa de aire pueden reducir la efectividad de la bolsa, o convertirse en un
proyectil que puede ocasionar heridas e incluso la muerte. Consulte el manual de usuario del vehículo acerca del área
de despliegue de la bolsa de aire. Es responsabilidad del usuario/operador determinar una ubicación adecuada para la
instalación, con el n de garantizar la seguridad de todos los pasajeros dentro del vehículo y evitar particularmente las
potenciales áreas de impacto de la cabeza.
6. Es responsabilidad del operador del vehículo asegurarse de que todas las características del producto funcionen
correctamente durante su operación. Durante su operación, el operador del vehículo debe asegurarse de que la
proyección de las señales de alerta no se encuentre bloqueada por componentes propios del vehículo (es decir, baúles
o puertas abiertas), personas, vehículos u otras obstrucciones.
7. El uso de este o cualquier otro dispositivo de alerta no garantiza que todos los conductores puedan observar o
reaccionar a las señales de advertencia. Nunca subestime el derecho de paso. Es su responsabilidad asegurarse de que
pueda proceder con seguridad antes de ingresar en una intersección, conducir en contra del tráco o a alta velocidad, y
caminar por o alrededor de carriles de circulación.
8. Este equipo debe operarse solo por personal autorizado. El usuario es responsable de comprender y obedecer todas
las leyes con respecto a los dispositivos de señales de alerta. Por lo tanto, el usuario debe revisar todas las leyes y
regulaciones aplicables tanto las correspondientes a la ciudad como las estatales y federales. El fabricante no asume
ninguna responsabilidad por la pérdida como resultado del uso del dispositivo de alerta.
No instale u opere este producto de seguridad a menos que haya leído y comprendido la información de seguridad
que contiene este manual.
¡ADVERTENCIA!
En caso de no instalar ni utilizar este producto conforme a las sugerencias del fabricante se podrían ocasionar daños a la
propiedad, lesiones graves personales o el deceso del usuario y de las personas que se busca proteger.
!
1Cabezal luminoso
1Junta:
Incluye-
2- Tornillos para chapa de metal M4x25
CONTENIDO:
Voltaje de entrada 12-24 VDC
Corriente de trabajo
ED3701 = 1,0 A@12 VDC
ED3702 = 1,2 A@12 VDC
ESPECIFICACIONES:
¡Importante! Esta unidad es un dispositivo de seguridad y debe conectarse
a su propia alimentación con fusible para garantizar un servicio continuo en el
caso de que falle cualquier otro accesorio eléctrico.
Precaución: Al perforar cualquier supercie del vehículo, asegúrese de
que no haya cables eléctricos, mangueras de combustible, tapicería, etc.
en el área que pudiesen dañarse.

Cable: ED3701
920-3701-00 Rev. E Página 8 de 12
Montaje:
ROJO: Positivo (necesita agregar
un fusible de 2 A)
NEGRO: Negativo
AZUL: Interruptor de patrón
AMARILLO: Función sincronizada
(Se pueden sincronizar hasta 8 unidades)
Ambiente de operación:
Temperatura ambiental: -30 a 50 °C
Cable: ED3702
ROJO: Positivo, colores 1 y 3 (necesitan un fusible de 5 A)
BLANCO: Positivo, colores 2 y 4 (necesitan un fusible de 5 A)
NEGRO: Negativo
AZUL: Seleccione patrón para negativo
AMARILLO: Función sincronizada
(Se pueden sincronizar hasta 8 unidades)
Operación de la fase:
Fase 1 (F1) Destella en simultáneo con F1
Fase 2 (F2) Destella en simultáneo con F2
F1 alterna con F2
(Se pueden sincronizar hasta 8 unidades)
Aplicar el cable AZUL AL NEGRO:
-Menos de 1 segundo para el próximo patrón
-Entre 1-3 segundos para el patrón anterior
-Entre 3-5 segundos para el patrón por defecto de fábrica
-Más de 5 ser para patrón 12 (ED3702) y patrón 13 (ED3701)
Localización de fallas
Las series ED3701-ED3702 han sido probadas en fábrica y aprobadas. Si las funciones del dispositivo fallan, verique lo siguiente:
1. Luego de conectar la alimentación, asegúrese de que el extremo de la fuente de energía esté bien conectado. Asegúrese de que
no haya un cortocircuito.
2. Enchufe el dispositivo, asegúrese de que el interruptor de encendido LED esté encendido.
3. Asegúrese de que la unidad esté correctamente conectada a tierra.

920-3701-00 Rev. E
Página 9 de 12
Limitación de responsabilidad y garantía limitada del fabricante:
El fabricante garantiza que al momento de la compra, este producto cumple con las especicaciones del fabricante para el mismo
(disponibles a pedido). El fabricante garantiza además que el presente producto está libre de defectos en sus materiales y en su
fabricación. Esta garantía limitada se extiende durante treinta y seis (36) meses a partir de la fecha de la compra. Pueden aplicarse otras
garantías. Para más información, comuníquese con el fabricante. El fabricante, a criterio propio, reparará o cambiará todo producto que
determine como defectuoso y que esté sujeto a la presente garantía limitada.
EL DAÑO A LAS PIEZAS O PRODUCTOS QUE RESULTE DE LA MANIPULACIÓN INDEBIDA, ACCIDENTES, ABUSO, USO
INDEBIDO, NEGLIGENCIA, MODIFICACIONES NO APROBADAS, INCENDIOS U OTROS PELIGROS, LA INSTALACIÓN O EL
USO INCORRECTOS O LA FALTA DE MANTENIMIENTO CONFORME A LOS PROCEDIMIENTOS DE MANTENIMIENTO QUE SE
ESTABLECEN EN LAS INSTRUCCIONES DE INSTALACIÓN Y USO DEL FABRICANTE, ANULA LA PRESENTE GARANTÍA LIMITADA.
LAS REPRESENTACIONES O DESCRIPCIONES ORALES DEL PRODUCTO QUE PUEDAN HABER SIDO REALIZADAS POR
VENDEDORES, DISTRIBUIDORES, AGENTES U OTROS REPRESENTANTES DEL FABRICANTE NO CONSTITUYEN GARANTÍAS.
ESTA GARANTÍA LIMITADA NO PODRÁ ENMENDARSE, MODIFICARSE NI AMPLIARSE EXCEPTO MEDIANTE UN ACUERDO
ESCRITO FIRMADO POR UN REPRESENTANTE AUTORIZADO DEL FABRICANTE QUE HAGA REFERENCIA EN FORMA EXPRESA
A ELLA.
Exclusión de otras garantías: EL FABRICANTE NO OTORGA NINGUNA OTRA GARANTÍA, EXPRESA O IMPLÍCITA.
MEDIANTE LA PRESENTE, SE EXCLUYEN LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD O APTITUD PARA UN
PROPÓSITO EN PARTICULAR, QUE NO SE APLICARÁN AL PRODUCTO. EL ÚNICO Y EXCLUSIVO REMEDIO DEL COMPRADOR
CON RESPECTO AL CONTRATO, DERECHOS POR DAÑOS O CUALQUIER OTRA TEORÍA CONTRA EL FABRICANTE
RELACIONADA CON EL PRODUCTO Y SU USO SERÁ LA REPARACIÓN O EL REEMPLAZO DEL PRODUCTO SEGÚN SE DESCRIBE
ANTERIORMENTE.
Limitación de responsabilidad: EN EL CASO DE RESPONSABILIDAD POR DAÑOS QUE SURJAN DE LA PRESENTE
GARANTÍA LIMITADA O POR CUALQUIER OTRO RECLAMO RELACIONADO CON LOS PRODUCTOS DEL FABRICANTE,
CON LA RESPONSABILIDAD DEL FABRICANTE FRENTE A LOS DAÑOS, QUEDARÁ LIMITADA AL IMPORTE PAGADO POR EL
PRODUCTO EN EL MOMENTO DE LA COMPRA ORIGINAL. EL FABRICANTE NO SERÁ RESPONSABLE, BAJO NINGÚN MOTIVO,
POR EL LUCRO CESANTE, EL COSTO DE LA MANO DE OBRA NI DEL EQUIPO DE SUSTITUCIÓN, DAÑOS A LA PROPIEDAD
NI POR OTROS DAÑOS ESPECIALES, RESULTANTES O INDIRECTOS EN FUNCIÓN DE RECLAMOS POR INCUMPLIMIENTO
CONTRACTUAL, INSTALACIÓN INAPROPIADA, NEGLIGENCIA U OTROS, INCLUSO SI EL FABRICANTE O UNO DE SUS
REPRESENTANTES HUBIESE ANTICIPADO LA POSIBILIDAD DE DICHOS DAÑOS. EL FABRICANTE NO TENDRÁ NINGUNA OTRA
OBLIGACIÓN O RESPONSABILIDAD RESPECTO DEL PRODUCTO O SU VENTA, OPERACIÓN Y USO NI SUPONE O AUTORIZA
QUE SE SUPONGA TODA OTRA OBLIGACIÓN O RESPONSABILIDAD RELACIONADAS CON DICHO PRODUCTO.
Esta garantía limitada dene los derechos legales especícos. Es posible que tenga otros derechos legales que varían de estado a
estado. Algunos estados no permiten la exclusión o limitación de daños resultantes o indirectos.
833 West Diamond St.
Boise, Idaho 83705
Servicio al cliente
EE.UU. 800.635.5900
Reino Unido [phone]
AUS [phone]
www.eccogroup.com

Instructions d’installation et d’utilisation
DEL directionnelle
Les DEL directionnelles ED3701 et ED3702 sont des lampes d’avertissement
lumineuses et polyvalentes, adaptées à un grand nombre d’applications. Leur prol
ultra discret permet une installation facile, presque n’importe où sur le véhicule. Les
deux modèles offrent des optiques grand-angles et plusieurs modes de clignotement,
ainsi que la synchronisation avec d’autres unités pour un fonctionnement simultané
ou alterné. Les modèles ED3701 sont équipés de 6 DEL et sont disponibles
en couleur unie ou en couleur irisée (3 DEL de chaque couleur). L’ED3702 est
une lampe à deux couleurs, dotée de 12 DEL (6 de chaque couleur) et qui offre
7 congurations de couleurs différentes. Le présent manuel fournit des informations
sur l’installation, le fonctionnement, la sécurité, la maintenance, les pièces de
rechange et la garantie du produit.
1. Une bonne installation et une parfaite connaissance de l’utilisation, de l’entretien et de la maintenance des dispositifs d’avertissement
d’urgence sont essentielles pour assurer votre sécurité et celle des personnes que vous cherchez à protéger.
2. Faites preuve de prudence lorsque vous manipulez des connexions électriques.
3. Ce produit doit être correctement mis à la terre. Une mise à la terre inappropriée et/ou un court-circuitage des connexions électriques peuvent
entraîner des arcs électriques de haute intensité qui peuvent, à leur tour, provoquer
des blessures et/ou de graves dommages au véhicule, notamment des incendies.
4. Un placement et une installation appropriés sont indispensables au bon fonctionnement de ce dispositif d’avertissement. Installez ce produit
pour que les performances de sortie du système soient maximisées et que les contrôles soient à portée de main du conducteur pour lui
permettre d’utiliser le système sans quitter des yeux la zone
de travail.
5. Ni l’installation de ce produit ni le passage des câbles ne doivent entraver le déploiement d’un coussin gonable. L’équipement monté ou
localisé dans la zone de déploiement d’un coussin gonable peut réduire l’efcacité du coussin gonable ou se transformer en projectile
pouvant provoquer des blessures graves ou la mort. Reportez-vous au manuel de l’usager de la voiture pour connaître la zone de déploiement
du coussin gonable. Il est de la responsabilité de l’utilisateur/l’opérateur de déterminer un emplacement de montage adapté, garantissant la
sécurité de tous les passagers du véhicule en évitant particulièrement les zones de chocs potentiels au niveau de la tête.
6. Pendant l’utilisation, il incombe au conducteur du véhicule de s’assurer que toutes les fonctions de ce produit sont parfaitement
opérationnelles. Lors de l’utilisation, le conducteur du véhicule doit s’assurer que la projection du signal d’avertissement n’est pas bloquée par
des composants du véhicule (p. ex., coffres ouverts ou portes de compartiment ouvertes), des personnes, des véhicules ou d’autres obstacles.
7. L’utilisation de ce dispositif ou de tout autre dispositif d’avertissement ne garantit pas que tous les conducteurs verront le signal
d’avertissement ni qu’ils agiront en conséquence. Ne tenez jamais la priorité pour acquise. Vous êtes tenu de vous assurer que vous pourrez
agir en toute sécurité avant de vous engager dans une intersection, conduire en sens inverse de la circulation, réagir à une vitesse élevée ou
marcher sur des voies de circulation ou autour d’elles.
8. Cet équipement est conçu pour n’être utilisé que par du personnel autorisé. L’utilisateur est tenu de comprendre l’ensemble des lois
concernant les dispositifs d’avertissement d’urgence, et de les respecter. L’utilisateur est donc
tenu de vérier toutes les réglementations et lois municipales, nationales et fédérales applicables. Le fabricant n’assume aucune responsabilité
pour toute perte résultant de l’utilisation de ce dispositif d’avertissement.
N’installez et/ou n’utilisez ce produit de sécurité que si vous avez lu et compris les informations de sécurité contenues
dans ce manuel.
!
AVERTISSEMENT!
Le non-respect des recommandations d’installation ou d’utilisation du fabricant peut entraîner des matériels, de graves blessures et/ou votre mort et
celle de ceux que vous cherchez à protéger!
1Projecteur
1Joint :
Comprend :
2- M4x25 vis à tôle
CONTENU :
Tension d’entrée 12-24 VCC
Courant de
fonctionnement
ED3701 = 1,0 A à 12 VCC
ED3702 = 1,2 A à 12 VCC
CARACTÉRISTIQUES TECHNIQUES :
Important! Cette unité est un dispositif de sécurité et doit être
reliée à son propre point d’impulsion distinct muni d’un fusible pour assurer son fonc-
tionnement continu au cas où un autre accessoire électrique tomberait en panne.
Attention : lorsque vous percez un trou dans une surface de véhicule, assurez-
vous que cette zone est exempte de ls électriques, de canalisations d’essence, de
garniture souple, etc. qui pourraient être endommagés
920-3701-00 Rév. E Page 10 sur 12

Montage :
Fil : ED3701
ROUGE : Positif (il faut ajouter un fusible de 2 A)
NOIR : Négatif
BLEU : Interrupteur de mode
JAUNE : Fonction synchronisée
(jusqu’à 8 unités peuvent être synchronisées)
Environnement de fonctionnement :
Température ambiante : -30 à 50 °C
Fil : ED3702
ROUGE : Positif, couleurs 1 et 3 (il faut ajouter un fusible 5 A)
BLANC : Positif, couleurs 2 et 4 (il faut ajouter un fusible 5 A)
NOIR : Négatif
BLEU : Sélection de mode négatif
JAUNE : Fonction synchronisée
(jusqu’à 8 unités peuvent être synchronisées)
Fonctionnement par phase :
Phase 1 (Ph1) clignote en même temps que Ph1
Phase 2 (Ph2) clignote en même temps que Ph2
Ph1 alterne avec Ph2
(jusqu’à 8 unités peuvent être synchronisées)
Appliquez le l BLEU À NOIR :
-Moins de 1 sec. pour le mode suivant
-Entre 1 et 3 s pour le mode précédent
-Entre 3 et 5 s pour le mode usine par défaut
-Plus de 5 sec. pour le mode 12 (ED3702) et le mode 13 (ED3701)
Dépannage
La série ED3701-ED3702 a été testée et approuvée en usine. Si les fonctions de l’appareil sont défectueuses, veuillez vérier les choses suivantes :
1. Après raccordement à l’alimentation électrique, assurez-vous que le raccordement est correct du côté de la source d’alimentation.
Assurez-vous qu’il n’y a pas de court-circuit.
2. Branchez le dispositif; assurez-vous que l’interrupteur d’alimentation de la DEL est allumé.
3. Assurez-vous que l’unité est correctement mise à la terre.
920-3701-00 Rév. E Page 11 sur 12

Garantie limitée et limitation de responsabilité du fabricant :
Le fabricant garantit qu’à la date d’achat ce produit sera conforme aux caractéristiques techniques dénies par ses soins (disponibles sur
demande) et qu’il est exempt de vices de fabrication et de main-d’œuvre. La présente garantie limitée est valable trente-six (36) mois à
compter de la date d’achat. D’autres garanties peuvent s’appliquer. Pour plus d’informations, contactez le fabricant. Le fabricant réparera
ou remplacera, à son entière discrétion, tout produit qu’il jugera défectueux, sous réserve de la présente garantie limitée.
LA PRÉSENTE GARANTIE LIMITÉE EST NULLE ET NON AVENUE EN CAS D’ENDOMMAGEMENT DE PIÈCES OU DE PRODUITS
RÉSULTANT D’UNE ALTÉRATION, D’UN ACCIDENT, D’UN ABUS, D’UNE MAUVAISE UTILISATION, D’UNE NÉGLIGENCE, DE
MODIFICATIONS NON AUTORISÉES, D’UN INCENDIE OU D’UN AUTRE DANGER; D’UNE MAUVAISE INSTALLATION OU D’UN
FONCTIONNEMENT INCORRECT; OU ENCORE D’UN ENTRETIEN NON CONFORME AUX PROCÉDURES D’ENTRETIEN DÉFINIES
DANS LES INSTRUCTIONS D’INSTALLATION ET D’UTILISATION DU FABRICANT.
LES DÉCLARATIONS OU OBSERVATIONS ORALES AU SUJET DU PRODUIT QUI POURRAIENT AVOIR ÉTÉ FAITES PAR DES
VENDEURS, DES REVENDEURS, DES AGENTS OU D’AUTRES REPRÉSENTANTS DU FABRICANT NE CONSTITUENT PAS DES
GARANTIES. LA PRÉSENTE GARANTIE LIMITÉE NE PEUT ÊTRE MODIFIÉE ET SON CHAMP D’APPLICATION NE PEUT ÊTRE
ÉLARGI EXCEPTÉ EN VERTU D’UN ACCORD ÉCRIT SIGNÉ PAR UN REPRÉSENTANT AUTORISÉ DU FABRICANT QUI FAIT
EXPRESSÉMENT RÉFÉRENCE À LA PRÉSENTE GARANTIE.
Exclusion d’autres garanties : LE FABRICANT N’ACCORDE AUCUNE AUTRE GARANTIE, EXPRESSE OU TACITE. LES
GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D’APTITUDE À UN USAGE PARTICULIER SONT EXCLUES ET NE
S’APPLIQUERONT PAS AU PRODUIT. LE SEUL ET UNIQUE RECOURS DE L’ACHETEUR CONTRE LE FABRICANT CONCERNANT
LE PRODUIT ET SON UTILISATION, QUEL QUE SOIT LE FONDEMENT DE RESPONSABILITÉ INVOQUÉ (RESPONSABILITÉ
CONTRACTUELLE, DÉLICTUELLE OU AUTRE), SERA LE REMPLACEMENT OU LA RÉPARATION DU PRODUIT COMME INDIQUÉ
CI-DESSUS.
Limitation de responsabilité : EN CAS DE RESPONSABILITÉ POUR DES DOMMAGES DÉCOULANT DE LA PRÉSENTE
GARANTIE LIMITÉE OU TOUTE AUTRE RÉCLAMATION RELATIVE AUX PRODUITS DU FABRICANT, LA RESPONSABILITÉ DU
FABRICANT SE LIMITERA AU MONTANT PAYÉ POUR LE PRODUIT LORS DE L’ACHAT INITIAL. LE FABRICANT NE SERA EN
AUCUN CAS RESPONSABLE DU MANQUE À GAGNER, DU COÛT DE L’ÉQUIPEMENT DE SUBSTITUTION OU DE LA MAIN-
D’ŒUVRE, DES DOMMAGES MATÉRIELS OU D’AUTRES DOMMAGES PARTICULIERS, INDIRECTS OU ACCESSOIRES FONDÉS
SUR UNE RÉCLAMATION POUR RUPTURE DE CONTRAT, MAUVAISE INSTALLATION, NÉGLIGENCE OU TOUTE AUTRE
RÉCLAMATION, MÊME SI LE FABRICANT OU L’UN DE SES REPRÉSENTANTS A ÉTÉ INFORMÉ DE L’ÉVENTUALITÉ DE TELS
DOMMAGES. LE FABRICANT NE S’ACQUITTERA D’AUCUNE AUTRE OBLIGATION OU RESPONSABILITÉ QUANT AU PRODUIT
OU SA VENTE, SON FONCTIONNEMENT ET SON UTILISATION, ET N’ADMET NI N’AUTORISE L’HYPOTHÈSE DE TOUTE AUTRE
OBLIGATION OU RESPONSABILITÉ EN RELATION AVEC CE PRODUIT.
La présente garantie limitée vous accorde des droits juridiques spéciques. Vous pouvez également jouir d’autres droits, lesquels
peuvent varier d’un état à l’autre. Certains États n’autorisent pas l’exclusion ou la limitation de dommages indirects ou accessoires.
833 West Diamond St
Boise, Idaho 83705
Le Service Client
États-Unis 800.635.5900
Royaume-Uni [phone]
AUS [phone]
www.eccogroup.com
920-3701-00 Rév. E Page 12 sur 12
