Echo 99944200418 User manual

blade conversion kit P/N 99944200418
blade conversion kit P/N 99944200422
Models: ALL SRM Models
X7672230405 06/15
blade conversion kit
installation instructions
WARNING
You must install a Barrier Bar or U-Handle Kit and all Blade Conversion parts shown in the following instruc-
tions before operating this unit with blades, otherwise serious injury may result.
IMPORTANT
If non-standard monolament heads, METAL/PLASTIC blades or cultivators etc., are used, THE CARBURETOR
MUST BE RESET or serious engine damage can occur. See "Carburetor Adjustment" in the unit Operator's Manual.
TO USE THESE
BLADES Pro Maxi-Cut Grass/Weed
Blade
Rigid Plastic Tri-Cut
Grass / Weed Blade
Metal Blade
You must install
these parts
Support Handle, w/or w/o
Barrier Bar
U-Handle or Support
Handle w/Barrier Bar
U-Handle or Support
Handle w/Barrier Bar
Narrow Plastic Shield w/
Knife
Narrow Plastic Shield
w/Knife
Wide Plastic Shield
Harness Harness Harness
Upper Plate & Flat Washer Upper Plate & Glide
Cup
Upper/Lower Blade
Plates
Hex Nut Hex Nut Hex Nut
New Cotter Pin New Cotter Pin New Cotter Pin
• WARNING! DO NOT INSTALL BLADES ON GT (CURVED SHAFT) MODEL TRIMMERS
• Arbor diameter of Upper Blade Plate must match arbor diameter of blades.
• New cotter pin required each time blade is installed.
• Brush Cutters over 16.5 lbs (7.5 kg) dry weight (weight w/o fuel) require a double shoulder harness
• The Barrier Bar is used to restrict rearward movement of the unit. The Barrier Bar is NOT A HANDLE and should not
be gripped when using or carrying the unit.

blade conversion kit installation instructions
2
1
2
3
4
5
6
7
8
7
9
10 11
12
15
17
14
18
3
16
13

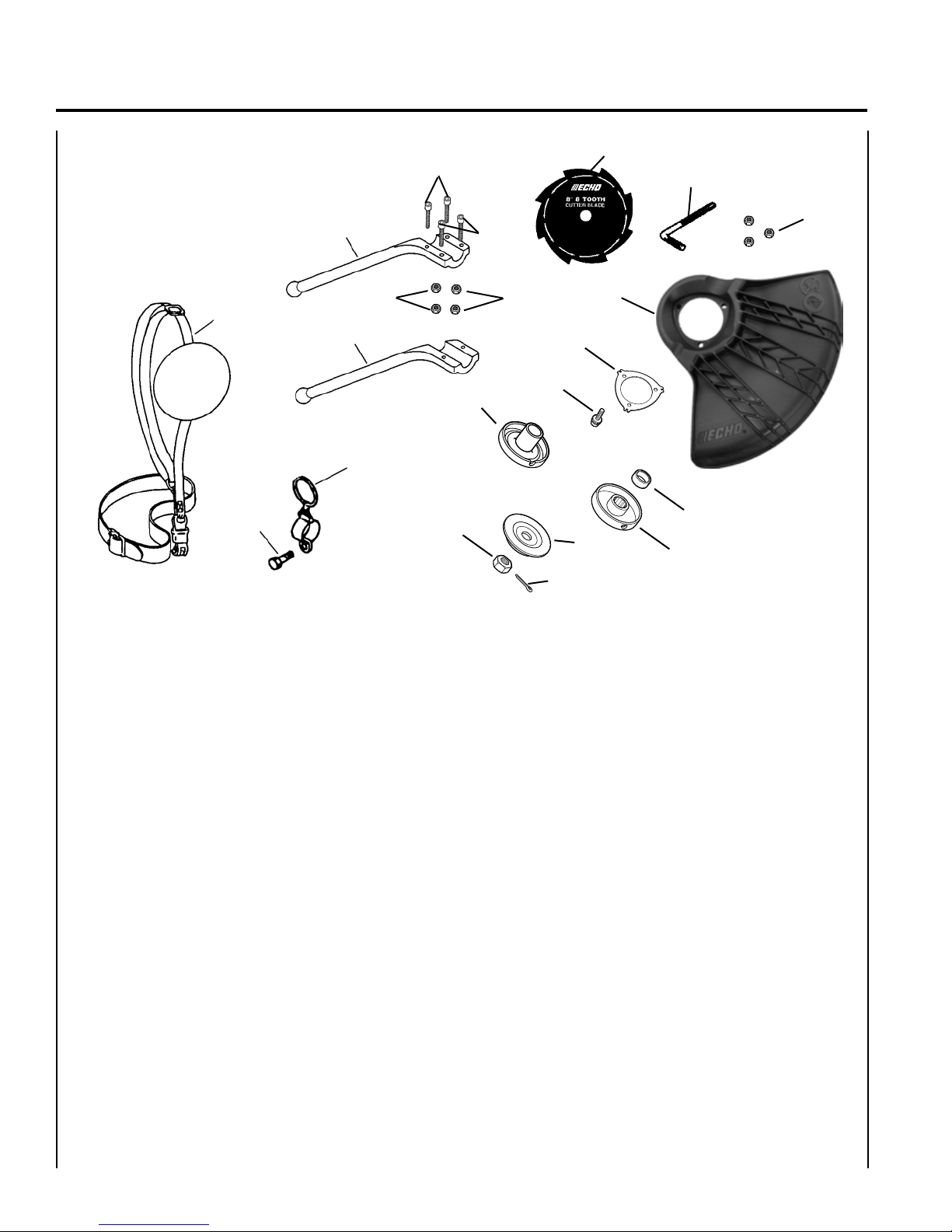

kit contents
1. Barrier Bar - 4 hole
2. Barrier Bar - 2 hole
3. Screw 5x35 mm (4)
4. Screw 5x25 mm (3)
5. Wide Plastic Shield
6. Shield Plate
7. Nut 5mm (4)
8. Nut 10, left hand
9. Split Pin 2x22 (10)
10. Adapter Plate, lower
11. Adapter Plate upper 20mm (short neck)
12. Collar
13. Adapter Plate upper 20mm (long neck)
14. Harness Ring Assembly
15. Bolt 5x12mm
16. Shoulder Harness w/Quick-release Hook
17. Blade (Kit P/N 99944200422 Only)
18. Torx T27 L-Wrench
19. 5 mm lock nut (3)
19

3
blade conversion kit installation instructions

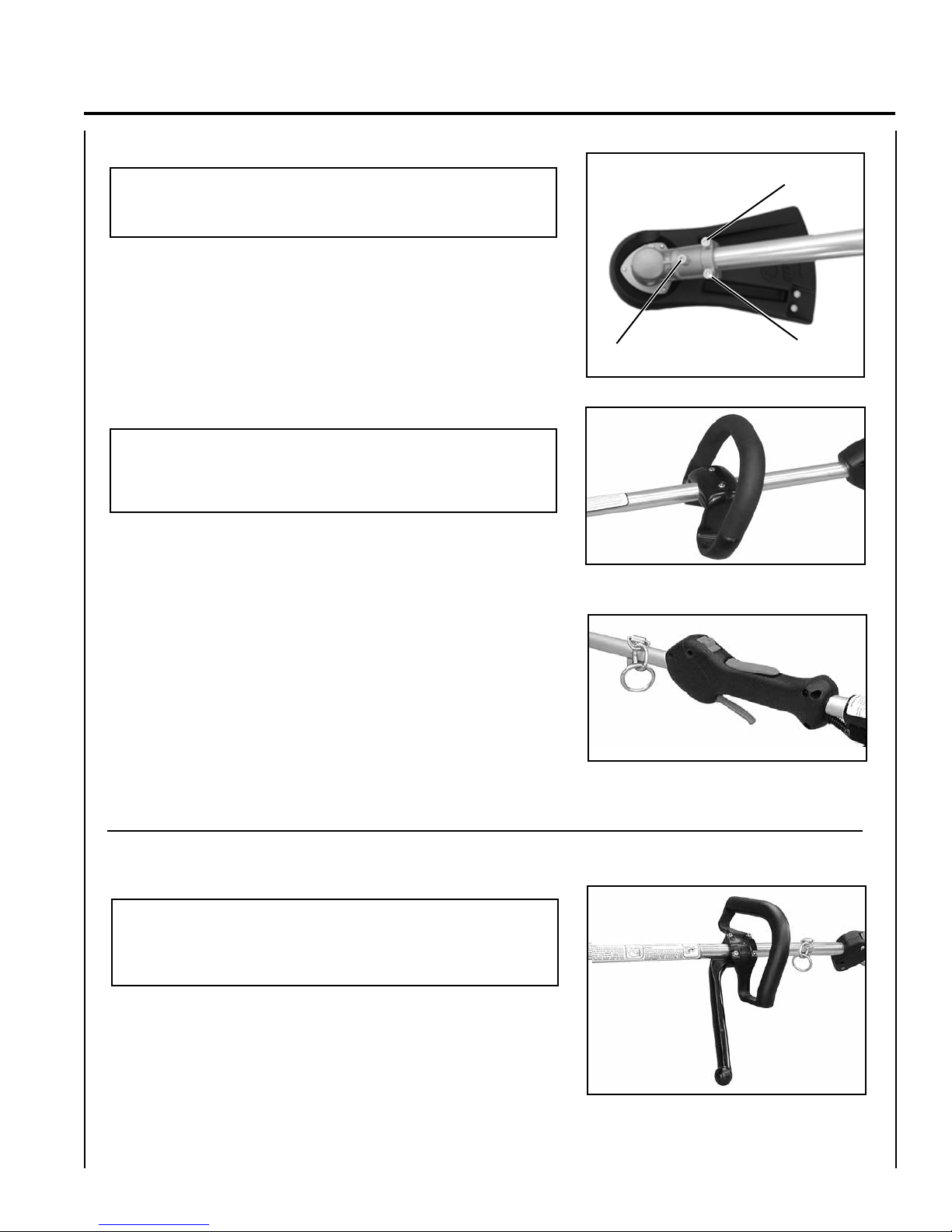

install harness clamp
NOTE
Some models require installation of harness clamp. If your unit does
not have a clamp follow these directions.
1. Remove shield and gear case as an assembly.
a. Loosen two (2) screws (M) that clamp the gear case to the
shaft.
b. Remove locating screw (N) at the top of the gear case.
c. Pull shield and gear case assembly from the drive shaft assem-
bly.
NOTE
Prevent the exible drive cable from sliding from the drive shaft
housing. If cable does slide free, clean dirt from cable and re-lubri-
cate with lithium based grease prior to re-assembly.
2. Remove front handle.
a. Remove screws and nuts and back plate from
handle.
b. Remove handle.
3. Install clamp.
a. Slightly spread clamp and slide up drive shaft.
b. Do not tighten clamp at this time.
M
M
N

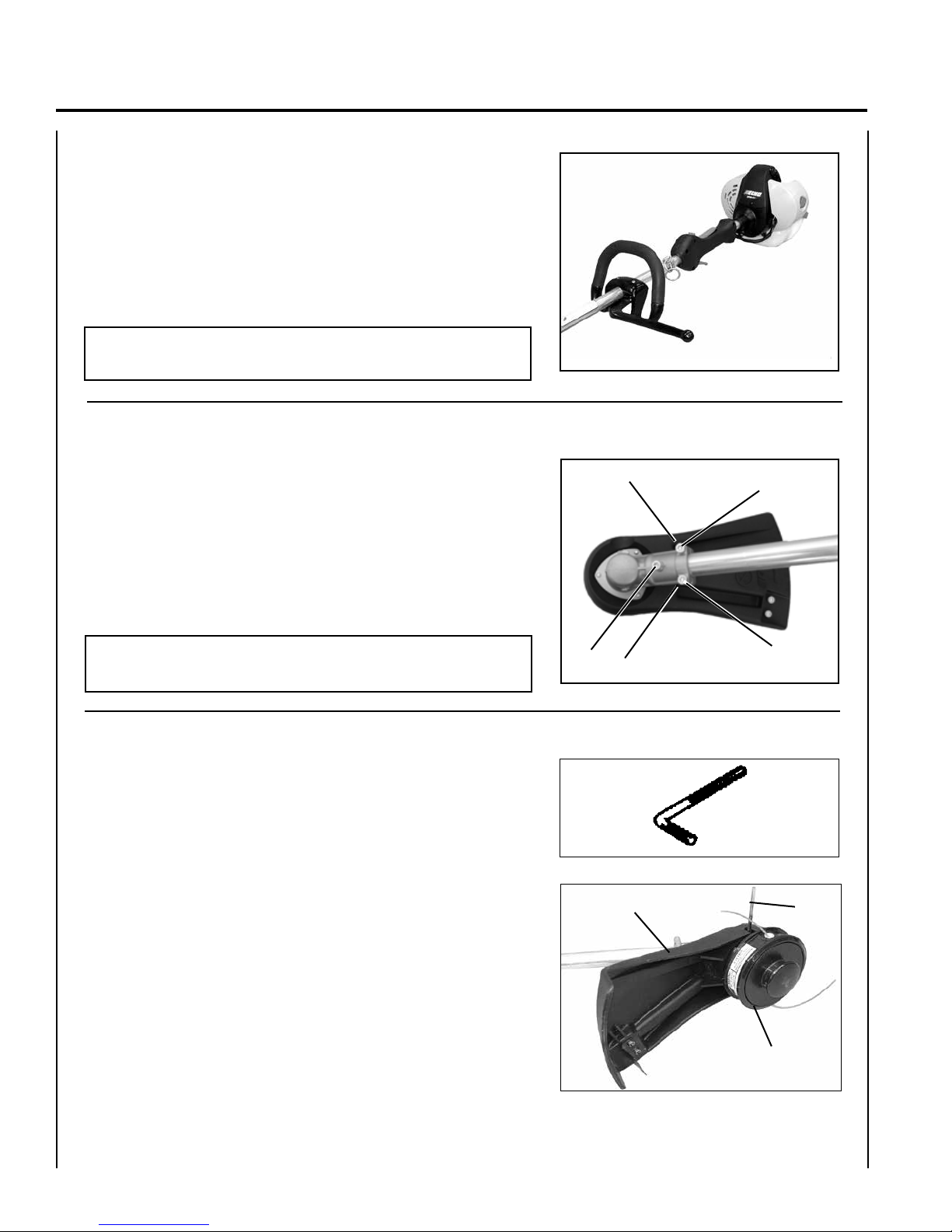

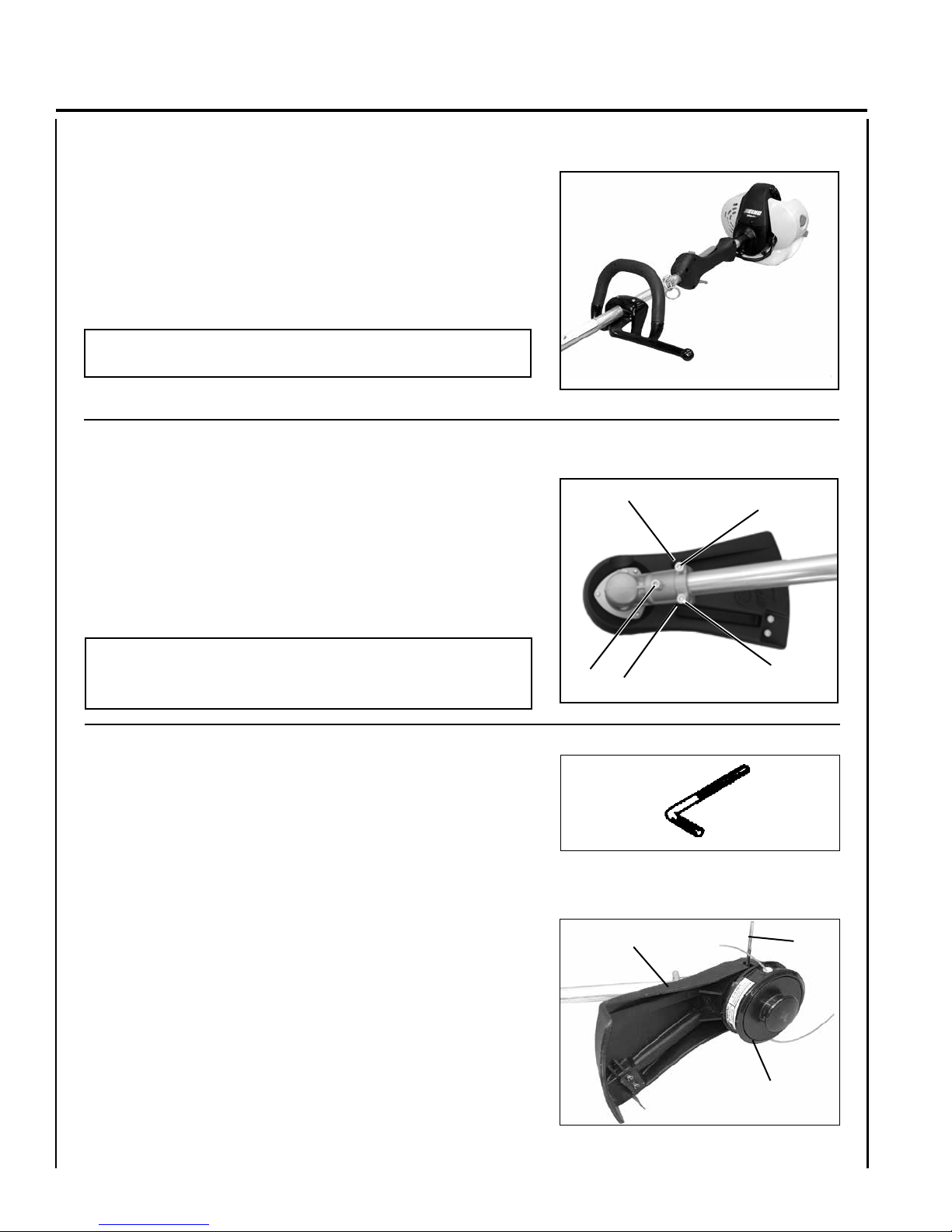

install handle/barrier bar
NOTE
The Barrier Bar is required when using grass or weed blades. Units
equipped with U-Handles do not require installation of the Barrier
Bar.
SRM’s with 4-screw front handles
1. Position front handle on shaft and install Barrier Bar using four (4)
5x35 mm screws and (4) new nuts included with kit. Handle must
be at least 10 inches (250 mm) from center of rear handle grip.
2. Adjust handle position for comfortable operation, and tighten
screws securely.

IMPORTANT
Flat edge of washers (O) must be against drive shaft.
install shield and gear case assembly
1. Install gear case assembly on end of drive shaft taking care to
engage the drive cable with the gear case.
2. Align the gear case on the drive shaft and install the locating
screw (N).
3. Tighten the two (2) side clamping screws (M).
blade conversion kit installation instructions
4
install plastic blade shield
Tools Required: Torx T27 L-Wrench
Parts Required: Wide Plastic Shield, Shield Plate,
• 3 - 5 x 25 mm screws, (plastic shield to gear
case).
• 3 - 5 mm lock nuts
1. If installed remove nylon line head, upper xing plate, shield plate,
and plastic shield.
a. Align locking hole in upper plate with notch in edge of gear
housing and insert head locking tool (A).
b. Remove line head (B) by turning it clockwise until head is
completely off of shaft.
c. Remove locking tool.
d. Remove three screws holding shield plate and plastic shield
(C) to gear case.
e. Retain all parts for conversion back to nylon line head operation.
A
C
B
M
M
NO
O
SRM’s with 2-screw front handles
1. Position front handle on shaft and install Barrier Bar using two
(2) 5x35 mm screws provided in kit. Handle must be at least 10
inches (250 mm) from center of rear handle grip.
2. Adjust handle position for comfortable operation, and tighten
screws securely.
NOTE
The Barrier Bar is not a handle.

blade conversion kit installation instructions 5

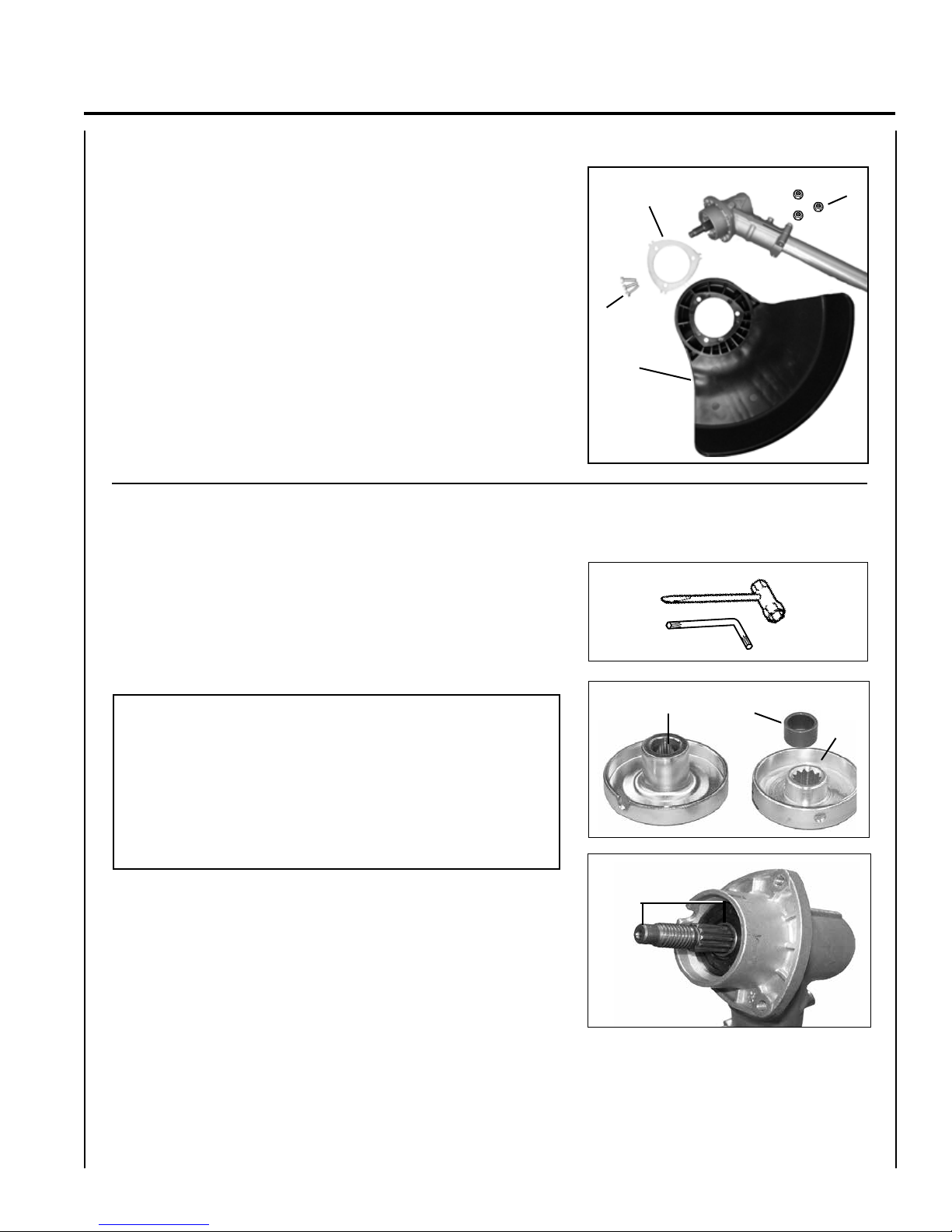

1. Check type of gear case assembly on unit:
• Measure PTO shaft.
• If shaft is 32 mm, proceed to step 2.
• If shaft is 42 mm, proceed to step 3.
• If shaft is 45 mm, proceed to step 4.
2. Install short-necked upper xing plate (Y) onto PTO shaft.
3. Install shaft collar (Z) then short-necked upper xing plate (Y)
onto PTO shaft.
4. Install long-necked upper xing plate (X) onto PTO shaft.
IMPORTANT
This kit can be mounted on several different style gear cases. A
long-necked upper xing plate (X), a short-necked upper xing
plate (Y), and a 10mm shaft collar (Z) are included in the kit, and
may be required to properly mount the blade. Failure to install the
correct upper xing plate conguration will cause the gearcase to
bind. Refer to the assembly instructions below to identify upper
xing plate assembly.
install optional blade
Kit 99944200418 - Blade not included
Kit 99944200422 - Blade included
Tools Required: Torx T27 L-Wrench, T-Wrench.
Parts Required: Upper Fixing Plate w/ 20 mm pilot, Lower Plate, 10
mm Nut, Split Pin, Blade.
X
Y
Z
PTO
SHAFT
C
D
E
2. Align plastic blade shield (C) with the drive shaft, and install on the
bottom of the gear case ange.
3. Place shield plate (D) on shield and align holes. Install (3) screws
(E) and (3) locknuts (F).
4. Tighten all hardware.
F

balance unit
1. Put on harness and attach unit to harness.
2. Slide harness clamp up and down until unit balances with head ap-
proximately 2 - 3 in. from the ground.
3. Tighten clamp screw.
NOTE
In case of Emergency, the trimmer/brushcutter can be released from
the the harness by pulling up on the quick-release collar.
2 - 3"
blade conversion kit installation instructions
6
5. Install Blade (I) on upper plate pilot. Blades must be installed so
that rotation arrow on blade faces gear case. Secure blade with
Lower xing plate (J), and 10 mm nut (K). Turn nut counter-
clockwise on PTO shaft to tighten.
6. Align hole in upper plate with notch in gear case, and insert Lock-
ing Tool (A) to prevent splined shaft from turning. Arrow on gear
case points to notch. Tighten 10 mm nut securely.
7. Insert split pin (L) in hole in PTO shaft, and bend pin legs around
shaft counterclockwise to retain 10 mm nut.
IMPORTANT
Never reuse a split pin - install a new split pin each time a blade is
installed or replaced.
8. Remove locking tool.
20
A
I
KL
J
X or Y
AX or Y
I
J
K
L

N/P 99944200418
N/P 99944200422
Para los Modelos: TODOS SRM modelos
instrucciones para la instalacion de conjunto
de conversion de los agarradores-u
IMPORTANTE
Si se usan cabezas de un solo lamento que no son estándar, hojas o cultivadores de METAL/PLASTICO etc., SE
DEBE REAJUSTAR EL CARBURADOR o se producirán daños importantes en el motor. Vea “Ajuste del carbura-
dor” en el manual del operador de la unidad.
ADVERTENCIA
Debe instalar un juego de la barrera de barra o empuñadura en ‘U’ y un juego de conversión de hojas antes de
operar esta unidad usando hojas, ya que de lo contrario se pueden producir lesiones graves.
X7672230405 06/15
PARA USAR ES-
TAS HOJAS Cortadores para hierba/
maleza Pro Maxi-Cut
Hoja de plástico rígida Tri-
Cut para hierba/ maleza
Hoja de metal
¡Usted debe in-
stalar
estas piezas!
Empuñadura De Soporte
con o sin barra de barrera
Empuñadura en “U” o
Empuñadura De So-
porte con barra de
barrera
Empuñadura en “U” o
Empuñadura De So-
porte con barra de
barrera
Estrecha Protector de
plástico con Cuchillo
Estrecha Protector de
plástico con Cuchillo
Amplia Protector de
plástico
Arnés para el hombro Arnés para el hombro Arnés para el hombro
Placa superior y arandela
plana
Placa superior y taza de
deslizamiento
Placas superiores e
inferiores de la hoja
Tuerca hexagonal Tuerca hexagonal Tuerca hexagonal
Nuevo pasador de aleta Nuevo pasador de aleta Nuevo pasador de aleta
• ¡ADVERTENCIA! NO INSTALE LAS HOJAS EN LAS RECORTADORAS DE MODELO GT
• El diámetro del árbol de la placa superior de la hoja debe corresponder con el diámetro del árbol de las hojas.
• Se requiere un nuevo pasador de aleta cada vez que la hoja esté instalada.
• Las desbrozadoras que pesen más de 7,5 kg (16,5 lb) en seco (peso sin combustible) requieren un arnés doble
para el hombro
• La barrera de barra es utilizada restrinja el movimiento postrero de la unidad. La barra de la barrera NO ES UNA
MANIJA y no debe ser utilizada para transportar la unidad.

instrucciones para la instalacion de conjunto
de conversion de los agarradores-u
2
1
2
3
4
5
6
7
8
7
9
10 11
12
15
17
14
18
3
16
13
kit contenido
1. Barra de la barrera - agujero 4
2. Barra de la barrera - agujero 2
3. Tornillos de 5x35mm (4)
4. Tornillos de 5x25mm (3)
5. Amplia Protector de plástico
6. Abrazadera
7. Tuerca de 5mm (4)
8. Tuerca de10, lado izquierdo
9. Pasador 2x22 (10)
10. Placa de adaptador, inferior
11. Placa de adaptador, superior (cuello corto)
12. Collar
13. Placa de adaptador, superior (cuello largo)
14. Anillo del arnés
15. Perno de 5x12mm
16. Arnés del hombro con gancho dedesconexión rápida
17. Hoja (Kit N/P 99944200422 solamente)
18. Llave en L Torx T27
19. Contratuerca M5 (3)
19

instrucciones para la instalacion de conjunto
de conversion de los agarradores-u3

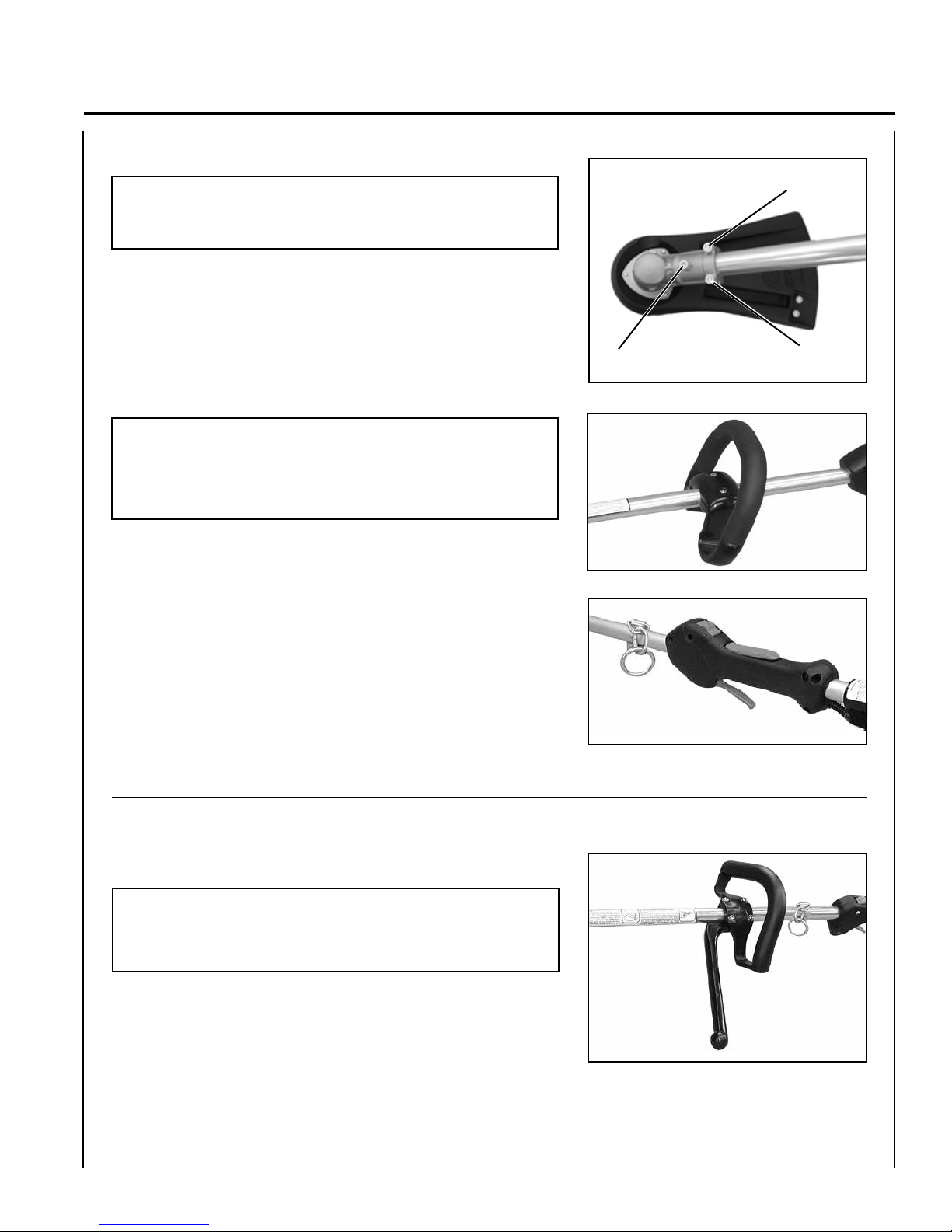

instale la abrazadera del arnés
NOTA
Algunos modelos requieren la instalación de la abrazadera del
arnés. Si su unidad no tiene una abrazadera siga estas instrucciones.
1. Quite el protector y la caja del engranaje como conjunto.
a. Aoje los dos (2) tornillos (M) que sujetan la caja del
engranaje al eje.
b. Quite el tornillo (N) de localización de la parte de arriba de la
caja del engranaje.
c. Tire del protector y conjunto de caja de engranaje del conjunto
de eje de impulsión.
NOTA
Impida que el cable de impulsión exible se deslice desde la caja
del eje de impulsión. Si el cable se desliza libremente, limpie el
polvo del cable y vuelva a lubricar con grasa a base de litio antes de
volver a montar.
2. Quite la empuñadura delantera.
a. Quite los tornillos y las tuercas y la placa de refuerzo de la
empuñadura.
b. Quite la empuñadura.
3. Instale la abrazadera.
a. Separe ligeramente la abrazadera y deslice hacia arriba el eje
de impulsión.
b. No apriete la abrazadera en este momento.
SRM con empuñaduras delanteras de 4 tornillos
1. Coloque la empuñadura delantera en el eje e instale la barra de
barrera usando cuatro (4) tornillos 5x35 mm y cuatro (4) tuercas
nuevas incluidas en el juego. La empuñadura debe estar al menos
a 10 pulgadas (250 mm) del centro del asidero de la empuñadura
trasera.
2. Ajuste la posición de la empuñadura para hacer funcionar de forma
cómoda, y apriete bien los tornillos.
INSTALE LA EMPUÑADURA/BARRA DE BAR-
RERA
NOTA
La barra de barrera es necesaria al usar hojas para hierba o maleza.
Las unidades están equipadas con empuñaduras en U que no
requieren la instalación de la barra de barrera.
M
M
N

instale protector ycaja del engranaje
1. Empuje el conjunto de caja de engranajes en un extremo del eje
de impulsión teniendo cuidado de enganchar el cable de
impulsión con la caja de engranajes.
2. Localice la caja de engranajes en el eje de impulsión e instale el
tornillo de localización (N).
3. Apriete los dos (2) tornillos de sujeción laterales (M).
IMPORTANTE
El lado plano de las arandelas (O) debe estar contra el eje del motor.
instrucciones para la instalacion de conjunto
de conversion de los agarradores-u
4
A
C
B
1. Si esta instalado, quite el cabezal de la line a de nilon, placa del
protector, la placa superior y el protector de plastico.
a. Alinee el agujero de traba de la placa superior con la muesca del
borde de la caja de engranajes e inserte la herramienta de traba
(A) del cabezal.
b. Remueva el cabezal del hilo (B) girándolo hacia la izquierda
hasta que el cabezal sea removido completamente del eje.
c. Quite la herramienta de traba.
d. Quite los tres tornillos que sujetan la placa del protector y el
protector de plástico (C) a la caja de engranajes.
e. Conserve todas las piezas para para convertirlo a la operación de
la cabeza del hilo de nilón.
Herramientas necesarias: Llave en L Torx T27
Piezas necesarias: Amplia Protector de plástico, Abrazadera,
• 3 tornillos de 5 x 25 mm (protector de plástico
a caja de engranajes).
• 3 Contratuercas M5
M
M
NO
O
instale el protector para cuchilla de
plástico
SRM con empuñaduras delanteras de 2 tornillos
1. Coloque la empuñadura delantera en el eje e instale la barra de
barrera usando dos (2) tornillos nuevos de 5 x 35 mm incluidos en
el juego. La empuñadura debe estar al menos a 10 pulgadas (250
mm) del centro del asidero de la empuñadura trasera.
2. Ajuste la posición de la empuñadura para hacer funcionar de forma
cómoda, y apriete bien los tornillos.
NOTA
La barra de barrera no es una empuñadura.

instrucciones para la instalacion de conjunto
de conversion de los agarradores-u5
instale la hoja
Juego 99944200418 –Hoja no incluida
Juego 99944200422 – Hoja incluida
Herramientas necesarias: Llave en L Torx T27, llave en T.
Piezas necesarias: Placa superior con piloto de 20 mm, placa
inferior, tuerca de 10 mm, pasador de aleta (pasador de horquilla),
cuchilla.
IMPORTANTE!
Este juego puede montarse en varias cajas de engranajes de estilo
diferente. En el juego se incluyen una placa de jación supe-
rior de cuello largo (X), una placa de jación superior de cuello
corto (Y) y un collar de eje de 10 mm (Z), y tal vez sea necesa-
rio montar debidamente la hoja. De no instalar la conguración
de la placa de jación superior correcta se atascará la caja de
engranajes. Consulte las instrucciones de montaje siguientes para
identicar el conjunto de la placa de jación superior.
1. Compruebe el tipo de conjunto de caja de engranajes en la unidad:
• Mida el eje de PTO.
• Si el eje mide 32 mm, vaya al paso 2.
• Si el eje mide 42 mm, vaya al paso 3.
• Si el eje mide 45 mm, vaya al paso 4.
2. Instale una placa de jación superior de cuello corto (Y) en el eje
de PTO.
3. Instale el collar del eje (Z) y después placa de jación superior de
cuello corto (Y) en el eje de PTO.
4. Instale la placa de jación superior de cuello largo (X) en el eje de
PTO.
X
Y
Z
EJE DE PTO
C
D
E
2. Alinee el protector para cuchilla de plastico (C) con el eje de
transmisión, y instalar en la parte inferior de la brida de la caja de
engranajes.
3. Ponga la placa protectora (D) en el protector y alinee los agujeros.
Instale tres tornillos (E) y tres contratuercas M5.
4. Apriete todos los herrajes de sujeción.
F

instrucciones para la instalacion de conjunto
de conversion de los agarradores-u
equilibre la unidad
1. Póngase el arnés y sujete la unidad al arnés.
2. Deslice la abrazadera del arnés hacia arriba y hacia abajo hasta
que quede equilibrada con la cabeza aproximadamente a
50 a 75 mm (2 -3 pulg.) del terreno.
3. Apriete el tornillo de la abrazadera.
NOTA
En caso de emergencia, el trimmer/brushcutter se puede desprender
de la correa cor el collar de desprendimiento-rapido.
6
2 - 3"
20
A
I
KL
J
X o Y
AX o Y
I
J
K
L
5. Instale la cuchilla (I) en el piloto superior de la placa. Las cuchil-
las deben ser instaladas con la echa boca arriba. Asegure la
cuchilla con una placa ja inferior mas baja (J), y tuerca de 10 mm
(K). De vuelta a la tuerca izquierda en el eje de PTO para apretar.
6. Alinee el agujero en la placa superior con la muesca en la caja de
engranaje, e inserte la herramienta que bloquea (A) para prevenir
ranuro en el eje di dar vuelta. Flecha en la caja de engranaje sena-
lan la muesca. Aprete la tuerca de 10 mm.
7. Inserta un pasador (L) en agujero en eje de PTO y doble ambos
lados del pasador alrededor del eje a la izquierda para conservar la
tuerca de 10mm.
IMPORTANTE
Nunca reuse el pasador. Instale un pasador nuevo cada vez que
instale o reemplazca la cuchilla.
8. Quite la herramienta de traba.

PIÈCE N° 99944200418
PIÈCE N° 99944200422
Pour modèles : TOUS SRM Modèles
instruction de montage le kit de guidon/
conversion aux lames
AVERTISSEMENT
Pour éviter des risques de blessures graves, un kit de poignée en U et un kit de conversion pour lame doivent être
installés avant d’utiliser cet outil avec une lame.
IMPORTANT
Si des têtes monolament, des lames en MÉTAL/PLASTIQUE, des cultivateurs, etc. sont utilisés, LE CARBURA-
TEUR DOIT ÊTRE RÉGLÉ pour éviter de graves dommages au moteur. Voir «Réglage du carburateur» dans le
manuel d’utilisation de l’outil.
X7672230405 06/15
POUR UTILISER
CES LAMES Lames de désherbage
Pro Maxi-Cut
Lames plastique rigides de
désherbage
Tri-Cut
Lames métalliques
Installer
i m p é r a t i v e m e n t
ces pièces
Poignée en maintein
avec ou sans barre de
protection
Poignée en U, ou Poignée
en maintein
avec barre de protection
Poignée en U, ou Poignée
en maintein
avec barre de protection
Narrow bouclier de
plastique avec un
couteau
Narrow bouclier de plas-
tique avec un couteau
Large bouclier en plas-
tique
Bandoulière Bandoulière Bandoulière
Plaque supérieure et
rondelle plate
Plaque supérieure et
coupelle
Plaques de lame supéri-
eure / inférieure
Écrou hexa Écrou hexa Écrou hexa
Goupille fendue
neuve
Goupille fendue neuve Goupille fendue neuve
• AVERTISSEMENT ! NE PAS INSTALLER DE LAMES SUR LES TAILLE-BORDURES GT
• Le diamètre d’arbre de la plaque de lame supérieure doit correspondre à celui des lames.
• Goupille fendue neuve requise à chaque installation de lame.
• Une double bandoulière est nécessaire pour les débroussailleuses d’un poids à sec (sans carburant)
supérieur à 7,5 kg
• La barre de barrière est employée pour ramener la probabilité des dommages à l'opérateur pendant le kickout en
fournissant une barrière qui limite le mouvement arrière de l'unité. La barre de barrière n'est pas Une POIGNÉE et ne
devrait pas être saisie en utilisant ou en portant l'unité.

2instruction de montage le kit de guidon/conversion aux lames
1
2
3
4
5
6
7
8
7
9
10 11
12
15
17
14
18
3
16
13
contenu de kit
1. Barre de barrière - trou 4
2. Barre de barrière - trou 2
3. Vis 5x35mm (4)
4. Vis 5x25mm (3)
5. Large bouclier en plastique
6. Plaque de protection
7. Écrous 5mm (4)
8. Écrous 10, main gauche
9. Goupille fendue 2x22 (10)
10. Plaque adaptrice, inférieure
11. Plaque adaptrice, supérieur (courte)
12. Collier
13. Plaque adaptrice, supérieur (longue)
14. Anneau de harnais
15. Boulon 5x12mm
16. Bandoulière avec crochet à décrochage rapide
17. Lame (Kit pièce n° 99944200422 seulement)
18. Clé en L Torx T27
19. Écrou d'arrêt M5 (3)
19

3
instruction de montage le kit de guidon/conversion aux lames
installation du bride de harnais
REMARQUE
Sur certains modèles un bride de harnais doit être installé. Si l’outil
n’est pas doté de ce collier, procéder comme suit.
1. Retirer le pare débris et le boîtier d’engrenages en un seul bloc.
a. Desserrer les deux (2) vis (M) de xation du boîtier
d’engrenages sur le boîtier de l’arbre moteur.
b. Retirer la vis (N) de guidage du dessus du boîtier
d’engrenages.
c. Séparer l’ensemble pare-débris et boîtier d’engrenages de
l’arbre moteur.
REMARQUE
Empêcher le câble d’entraînement exible de glisser hors du loge-
ment d’arbre moteur. Si le câble glisse hors du logement, le net-
toyer et le lubrier avec de la graisse au lithium avant de le remettre
en place.
2. Retirer la poignée avant.
a. Retirer les vis et écrous, ainsi que la plaque d’appui de la
poignée.
b. Retirer la poignée.
3. Installer le collier.
a. Écarter légèrement le collier et le faire glisser vers le haut
de l’arbre moteur.
b. Ne pas encore serrer le collier.
installation de la poignée/barre de
barrière
REMARQUE
La barre de barrière doit être installée lorsque des lames de
coupe sont utilisées. Il n’est pas nécessaire d’installer la barre de
protection sur les modèles équipés de poignées en U.
SRM avec poignées avant à 4 vis
1. Positionne la poignée avant sur l’arbre et installer la barre de bar-
rière au moyen des quatre (4) vis 5x35 mm et quatre (4) nouveaux
écrous fournies dans le kit. La poignée doit se trouver à au moins
25 cm du centre de la prise de poignée arrière.
2. Mettre la poignée avant sur une position d’utilisation confortable et
serrer fermement les vis.
M
M
N

installation du pare débris et du boîtier d’engrenages
1. Pousser le boîtier d’engrenages sur l’extrémité de l’arbre moteur
en veillant à bien engager le câble d’entraînement dans le carter
d’engrenages.
2. Placer le boîtier d’engrenages sur l’arbre moteur et installer la
vis de guidage (N).
3. Serrer les deux (2) vis latérales du collier (M).
IMPORTANT
Le côté plat des rondelles (O) doit être contre l’arbre d’entraînement.
4instruction de montage le kit de guidon/conversion aux lames
A
C
B
Outils nécessaires : Clé en L Torx T27
Pièces nécessaires : Large bouclier en plastique, Plaque de protec-
tion,
• 3 vis de 5 x 25 mm (entre le pare-débris et le
boîtier d’engrenages).
• 3 Écrous d'arrêt M5
1. Le cas échéant, retirer la tête à ligne nylon, la plaque supérieure,
plaque de pare-débris et le pare débris.
a. Aligner le trou de blocage (A) de la plaque supérieure sur
l’encoche du bord du boîtier d’engrenages et insérer l’outil de
blocage de la tête de coupe.
b. Enlevez la tête de coupe (B) sur l’arbre en la tournant dans le
sens antihoraire jusqu’à la tête est éteinte complètement
l’arbre de PDF.
c. Retirer l’outil de blocage.
d. Retirer les trois vis maintenant la plaque de pare-débris et le
pare-débris en plastique (C) sur le boîtier d’engrenages.
e. Conservez toutes les pièces pour pouvoir repasser au mode de
fonctionnement avec tête de coupe à ligne nylon.
M
M
NO
O
SRM avec poignées avant à 2 vis
1. Placer la poignée avant sur l’arbre et installer la barre de barri-
ère au moyen des deux vis de 5 x 35 mm fournies dans le kit. La
poignée doit se trouver à au moins 25 cm du centre de la prise de
poignée arrière.
2. Mettre la poignée avant sur une position d’utilisation confortable
et serrer fermement les vis.
REMARQUE
La barre de barrière n’est pas une poignée.
installation du bouclier lame en
plastique

5
instruction de montage le kit de guidon/conversion aux lames
2. Aligner le bouclier lame en plastique (C) sur l’arbre moteur et
l’installer sur la bride du boîtier d’engrenages.
3. Placer la plaque de protection (D) sur le pare-débris. Fixer au
moyen de trois vis (E) et trois écrous d'arrêt M5 (F).
4. Serrer toute la boulonnerie du pare-débris.
installation de la lame en option
Kit 99944200418 - Lame non incluse
Kit 99944200422 - Lame incluse
Outils nécessaires : Clé en L Torx T27, outil combiné.
Pièces nécessaires : Plaque supérieure avec guide de 20 mm, plaque
inférieure, écrou de 10 mm à pas à gauche,
goupille fendue, lame.
1. Déterminer le type de boîtier de transmission installé sur l’outil:
• Mesurer l’arbre de prise de force.
• S’il fait 32 mm, passer à l’étape 2.
• S’il fait 42 mm, passer à l’étape 3.
• S’il fait 45 mm, passer à l’étape 4.
2. Monter la plaque de xation supérieure courte (Y) sur l’arbre de
prise de force.
3. Monter le collier d’arbre (Z), puis la plaque de xation supérieure
courte (Y) sur l’arbre de prise de force.
4. Monter la plaque de xation supérieure longue (X) sur l’arbre de
prise de force.
IMPORTANT
Ce kit peut être installé sur plusieurs différents types de boîtiers
de transmission. Une plaque de xation supérieure longue (X),
une plaque de xation supérieure courte (Y) et un collier d’arbre
(Z) de 10 mm, inclus dans le kit, peuvent être nécessaires pour
l’installation correcte de la lame. Si la bonne plaque de xation
supérieure n’est pas installée, la transmission se bloquera. Voir
les instructions de montage ci-dessous pour identier la plaque de
xation supérieure.
X
Y
Z
L'ARBRE DE PRISE
DE FORCE
C
D
E
F

equilibrage de l’outil
1. Mettre le harnais sur l’épaule et y accrocher l’outil.
2. Faire glisser le collier du harnais vers le haut ou vers le bas
jusqu’à ce que l’outil soit équilibré, la tête de coupe se
trouvant à environ 5 - 7,5 cm du sol.
3. Serrer la vis du collier.
REMARQUE
En cas d’urgence, le taille-bordures/dé broussailleuse peut être
libéré le du harnais en tirant vers le haut sur le collier rapide.
6instruction de montage le kit de guidon/conversion aux lames
5. Installer la lame (I) sur le guide de la plaque supérieure. Les lames
doivent être installées de manière à ce que la èche de sens de rota-
tion est orienté sur la boîtier d’engrenages. Assujettir la lame avec
la plaque de xation inférieure (J) et l’écrou 10 mm (K). Tourner
l’écrou dans le sens antihoraire pour le serrer sur l’arbre de prise de
force.
6. Aligner le trou de la plaque supérieure sur l’encoche du boîtier
d’engrenages et insérer l’outil de blocage (A) pour empêcher
l’arbre cannelé de tourner. La èche du boîtier d’engrenages
pointe vers l’encoche. Serrer fermement l’écrou de 10 mm.
7. Insérer la goupille fendue (L) dans le trou de l’arbre de prise de
force et replier ses pattes vers la gauche sur l’arbre, pour bloquer
l’écrou de 10 mm.
IMPORTANT
Ne jamais réutiliser une goupille fendue, en installer une nouvelle
chaque fois qu’une lame est installée ou remplacée.
8. Retirer l’outil de blocage.
2 - 3"
20
A
I
KL
J
X ou Y
AX ou Y
I
J
K
L

NOTES
NOTAS
REMARQUES

NOTES
NOTAS
REMARQUES
