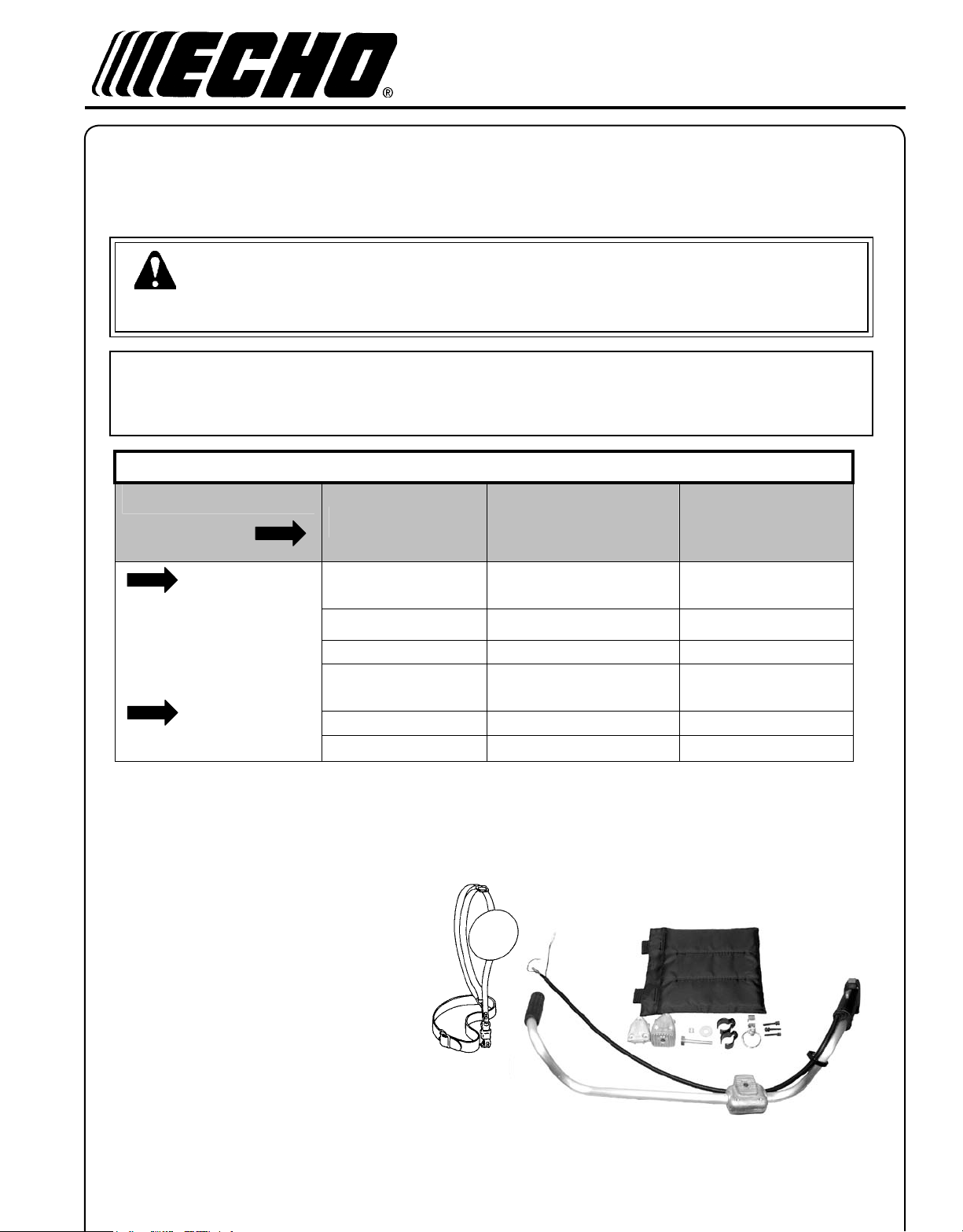

Echo 99944200661 User manual

Contents
1 U-handle assembly
1 Lower U-handle bracket (2 halves)
1 Harness clamp w/ring
1 5 x 18 mm bolt
1 8 x 55 mm bolt
1 Circular washer
1 Square nut
2 Throttle cable clips
3 5 x 30 mm bolts w/ washers
1 Shoulder Harnesss
1 Hip Pad
INSTALLATION INSTRUCTIONS
U-HANDLE KIT P/N 99944200661
X7502098901 X750004521
09/10
WARNING
You must install a Barrier Bar or U-Handle Kit and all Blade Conversion parts shown in the following instruc-
tions before operating this unit with blades, otherwise serious injury may result.
IMPORTANT
If non-standard monolament heads, METAL/PLASTIC blades or cultivators etc., are used, THE CARBURETOR
MUST BE RESET or serious engine damage can occur. See "Carburetor Adjustment" in the unit Operator's Manual.
For Models:
SRM-260/260S S/N ALL
SRM-261/261S S/N ALL
SRM-260/261SB S/N ALL
SRM-261T S/N ALL
SRM-310/310S S/N ALL
SRM-311/311S S/N ALL
PAS-260 S/N ALL
PAS-261 S/N ALL
TO USE
THESE BLADES
Pro Maxi-Cut
Grass/Weed
Blade
Rigid Plastic
Tri-Cut
Grass/Weed Blade
Metal Blade
Loop Handle, w/or
w/o Barrier Bar
U-Handle or Loop Handle
w/Barrier Bar
U-Handle or Loop Handle
w/Barrier Bar
Plastic Shield Plastic Shield Metal Shield
Harness Harness Harness
Upper Plate &
Flat Washer
Upper Plate
& Glide Cup
Upper/Lower
Blade Plates
Hex Nut Hex Nut Hex Nut
You
must
install
these
parts!
New Cotter Pin New Cotter Pin New Cotter Pin
• WARNING! DO NOT INSTALL BLADES ON GT (CURVED SHAFT) MODEL TRIMMERS
• Arbor diameter of Upper Blade Plate must match arbor diameter of blades.
• New cotter pin required each time blade is installed.
• Brush Cutters over 16.5 lbs (7.5 kg) dry weight (weight w/o fuel) require a double shoulder harness
BLADe set-UP GUIDe

2INSTALLATION INSTRUCTIONS U-HANDLE KIT

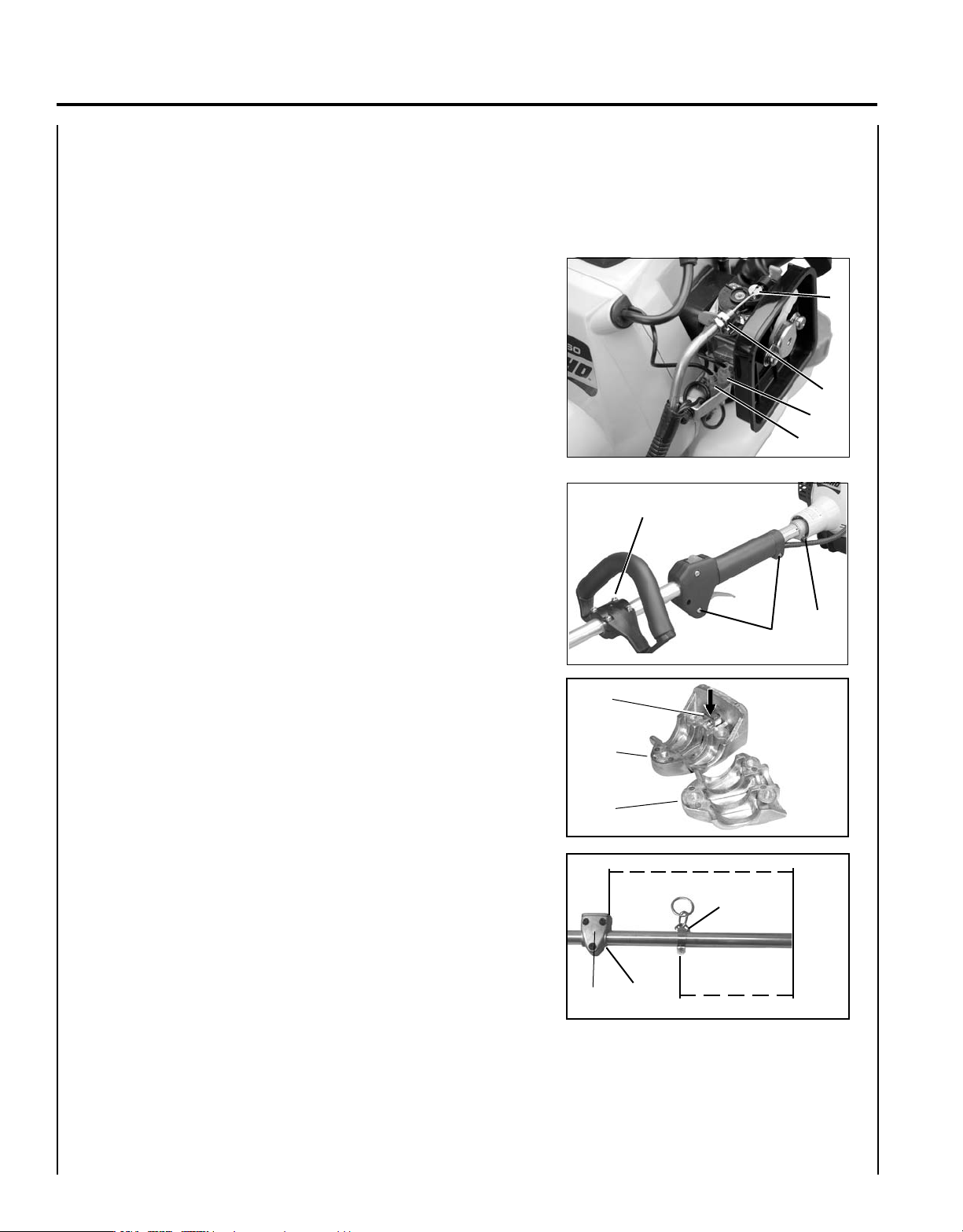

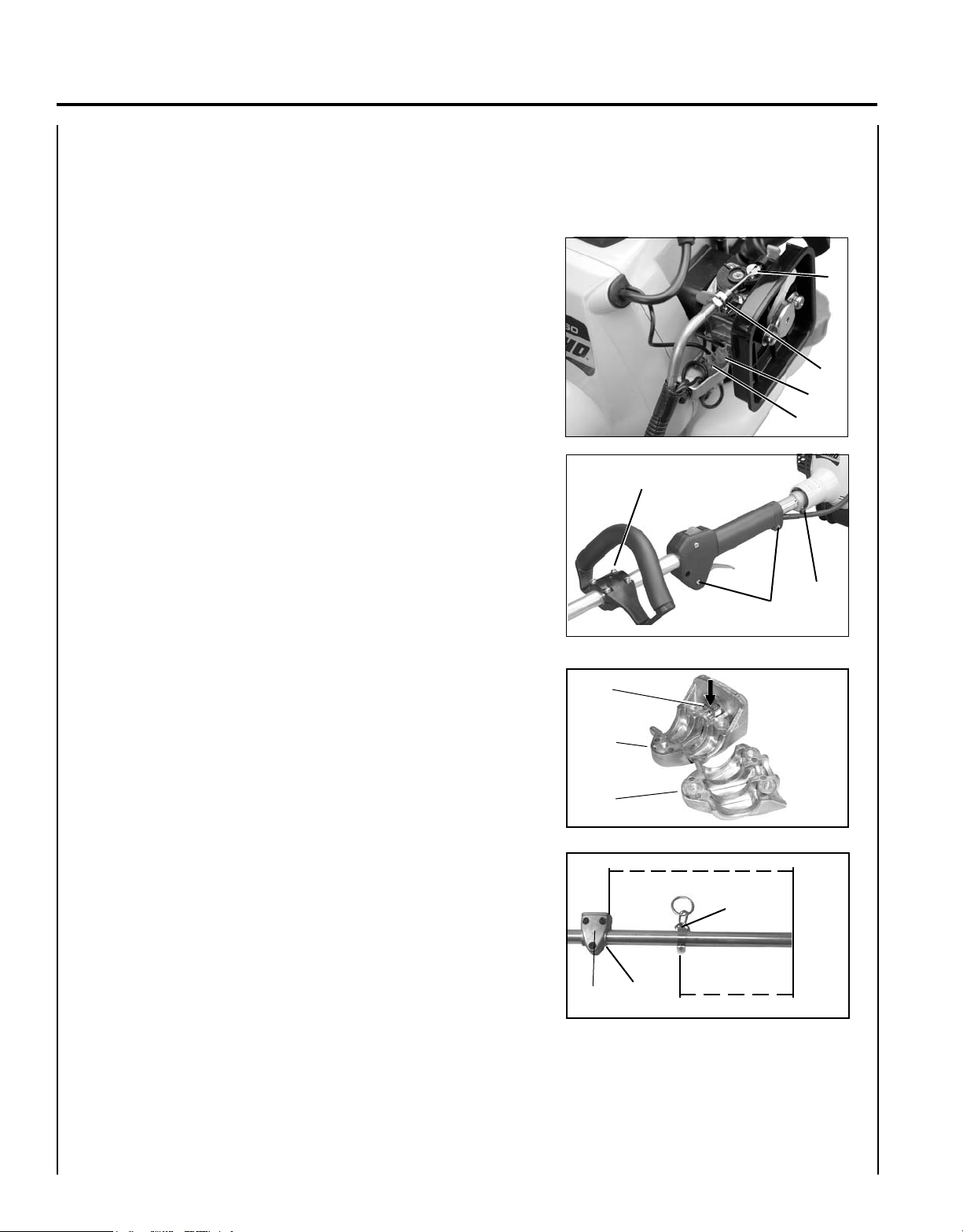

InstALLAtIon
1. Close choke and remove air lter and cover.
2. Disconnect ignition stop leads (A) and (B).
3. Loosen nut (C) and remove throttle linkage from carburetor
bracket.
4. Remove inner throttle cable from carburetor swivel (D).
5. Loosen clamping bolt (E) and pull drive shaft assembly from
clutch case.
6. Loosen two (2) rear handle screws (F) and pull rear handle from
the drive shaft assembly.
A
B
D
E
G
F
C
7. Loosen four (4) screws (G) and remove front handle.
8. Insert square nut (H) in lower handle bracket (I) and place bracket
on drive shaft 400mm (15 3/4 in.) from engine end of drive shaft.
9. Secure with lower handle bracket clamp (J) and three (3) 5mm x
30mm hex socket bolts.
10. Position harness clamp (M) 220 mm (8-5/8 in.) from engine
end of drive shaft assembly. Install 5x18 mm bolt, but DO NOT
tighten at this time.
H
I
J
400 mm
(15-3/4 in.)
220 mm
(8-5/8 in.)
ENGINE
END
I
J
M

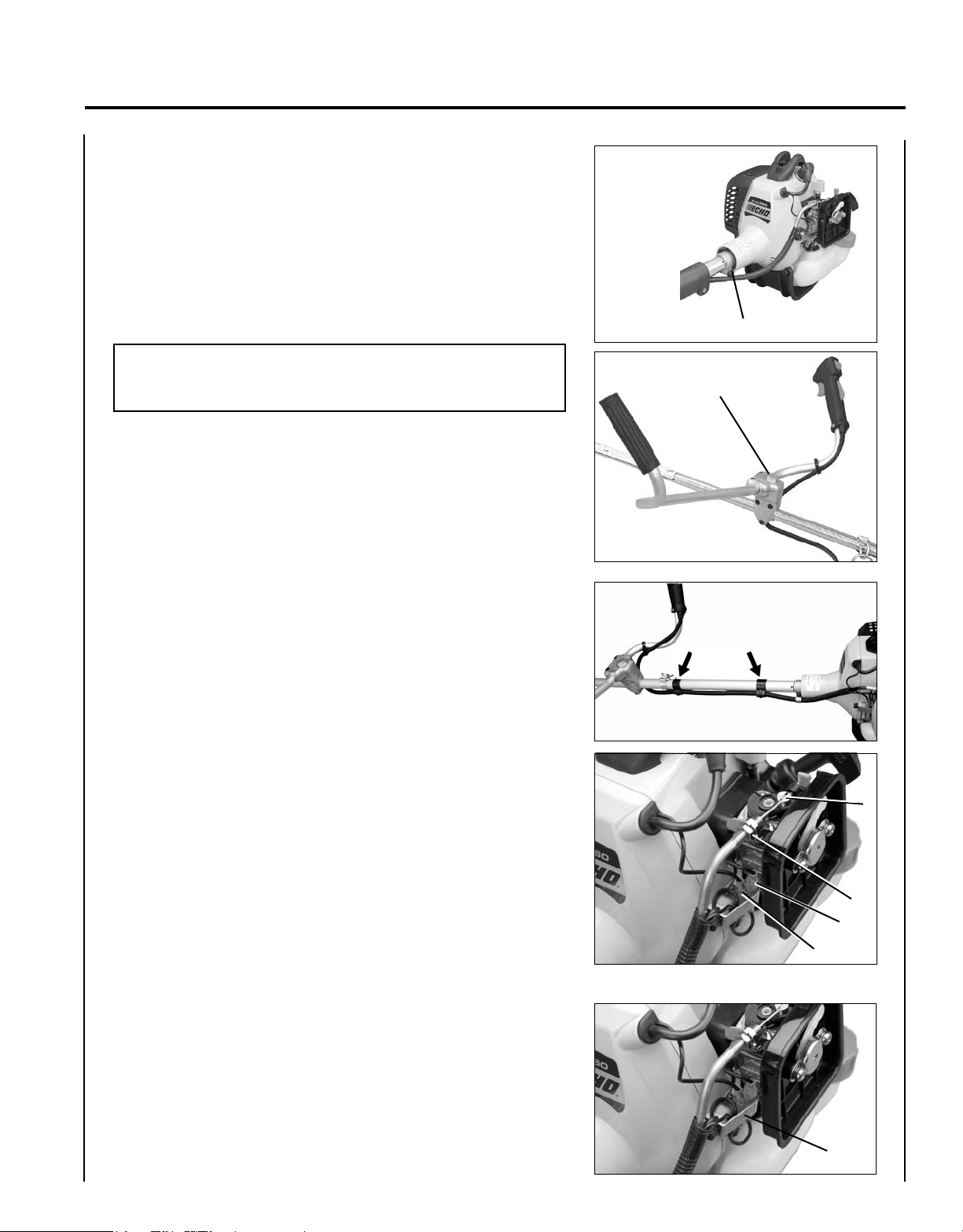

11. Carefully t drive shaft assembly to engine making sure inner
drive shaft engages into clutch socket.
NOTE
Lower gear housing, front handle, and engine must be aligned.
12. Tighten clamping bolt (E) securely.
13. Install upper U-handle and bracket on lower bracket and secure
with one (1) 8 mm x 55 mm bolt (K) and large circular washer.
14. Route throttle linkage and ignition lead assembly behind U-Han-
dle bracket and clip to drive shaft as shown.
15. Place inner throttle cable in large hole of carburetor swivel (D).
16. Loosen nut (C) and place threaded end of throttle linkage in car-
buretor bracket. Finger tighten nut (C).
17. Check throttle for freedom of movement and that wide open
throttle / low idle extremes are adjusted properly. If adjustment
cannot be achieved with adjusting nuts (C), consult with your
Echo Dealer for correct adjustment procedure. Tighten nuts (C).
INSTALLATION INSTRUCTIONS U-HANDLE KIT 3
A
B
C
D
K
18. Connect 2 ignition stop leads (A,B) from throttle cable tubing to 2
ignition leads (A,B) on engine.
19. Secure ignition leads against engine housing with clip (L).
20. Install air lter and cover.
L
E

INSTALLATION INSTRUCTIONS U-HANDLE KIT
4
eCho ConsUmer ProDUCt sUPPort
If you require assistance or have questions concerning the application, operation or maintenance of this product you may
call the ECHO Consumer Product Support Department at 1-800-673-1558 from 8:30 am to 4:30 pm (Central Standard
Time) Monday through Friday. Before calling, please know the model and serial number of your unit.
ECHO, INCORPORATED
400 OAKWOOD ROAD
LAKE ZURICH, IL 60047 USA
PHONE: [phone]
www.echo-usa.com
M
N
Balance and Adjust Unit
21. Loosen harness clamp screw.
22. Put on harness and attach unit to harness.
23. Slide harness clamp (M) up or down until unit balances with head
approximately 50-75 mm (2 -3 in.) from the ground.
24. Tighten harness clamp screw.
25. Loosen upper U-Handle clamp screws (N), and position U-Handle
for comfortable operation.
26. Tighten U-Handle clamp screws and 8 mm clamp bolt securely.
Install Hip Pad (Optional)
20. Attach hip pad to harness as shown.

INSTRUCCIONES PARA LA INSTALACION DEL
CONJUNTO DE CONVERSION
DE LOS AGARRADORES-U N/P 99944200661
X7502098901
X750004521
09/10
ContenIDo
1 Conjunto de agarradores-u
1 Ménsula del asa (2 mitades)
1 Gancho
1 Perno de 5 x 18 mm
1 Perno de 8 x 55mm
1 Arandela grande circular
1 Tuerca cuadrada
2 Clips de cable de la válvula reguladora
3 Pernos de 5 x 30mm
1 Cojín de la Cadera
1 Arnés para el hombro
IMPORTANTE
Si se usan cabezas de un solo lamento que no son estándar, hojas o cultivadores de METAL/PLASTICO etc., SE
DEBE REAJUSTAR EL CARBURADOR o se producirán daños importantes en el motor. Vea “Ajuste del carbura-
dor” en el manual del operador de la unidad.
ADVERTENCIA
Debe instalar un juego de la barrera de barra o empuñadura en ‘U’ y un juego de conversión de hojas antes de op-
erar esta unidad usando hojas, ya que de lo contrario se pueden producir lesiones graves.
Para los Modelos:
SRM-260/260S N/S TODOS
SRM-261/261S N/S TODOS
SRM-260/261SB N/S TODOS
SRM-261T N/S TODOS
SRM-310/310S N/S TODOS
SRM-311/311S N/S TODOS
PAS-260 N/S TODOS
PAS-261 N/S TODOS
GUÍA DE CONFIGURACIÓN DE LAS HOJAS
PARA USAR ESTAS HOJAS Cortadores para hierba/
maleza Pro Maxi-Cut
Hoja de plástico rígida Tri-
Cut para hierba/ maleza Hoja de metal
Asa con o sin barra de
barrera
Empuñadura en “U” o Asa
con barra de barrera
Empuñadura en “U” o
Asa con barra de
barrera
Protector de plástico Protector de plástico Protector de metal
Arnés para el hombro Arnés para el hombro Arnés para el hombro
Placa superior y
arandela plana
Placa superior y taza de
deslizamiento
Placas superiores e
inferiores de la hoja
Tuerca hexagonal Tuerca hexagonal Tuerca hexagonal
¡Usted debe instalar
estas piezas!
Nuevo pasador de aleta Nuevo pasador de aleta Nuevo pasador de aleta
• ¡ADVERTENCIA! NO INSTALE LAS HOJAS EN LAS RECORTADORAS DE MODELO GT
• El diámetro del árbol de la placa superior de la hoja debe corresponder con el diámetro del árbol de las hojas.
• Se requiere un nuevo pasador de aleta cada vez que la hoja esté instalada.
• Las desbrozadoras que pesen más de 7,5 kg (16,5 lb) en seco (peso sin combustible) requieren un arnés doble
para el hombro.

2
INSTRUCCIONES PARA LA INSTALACION DEL CONJUNTO DE
CONVERSION DE LOS AGARRADORES-U

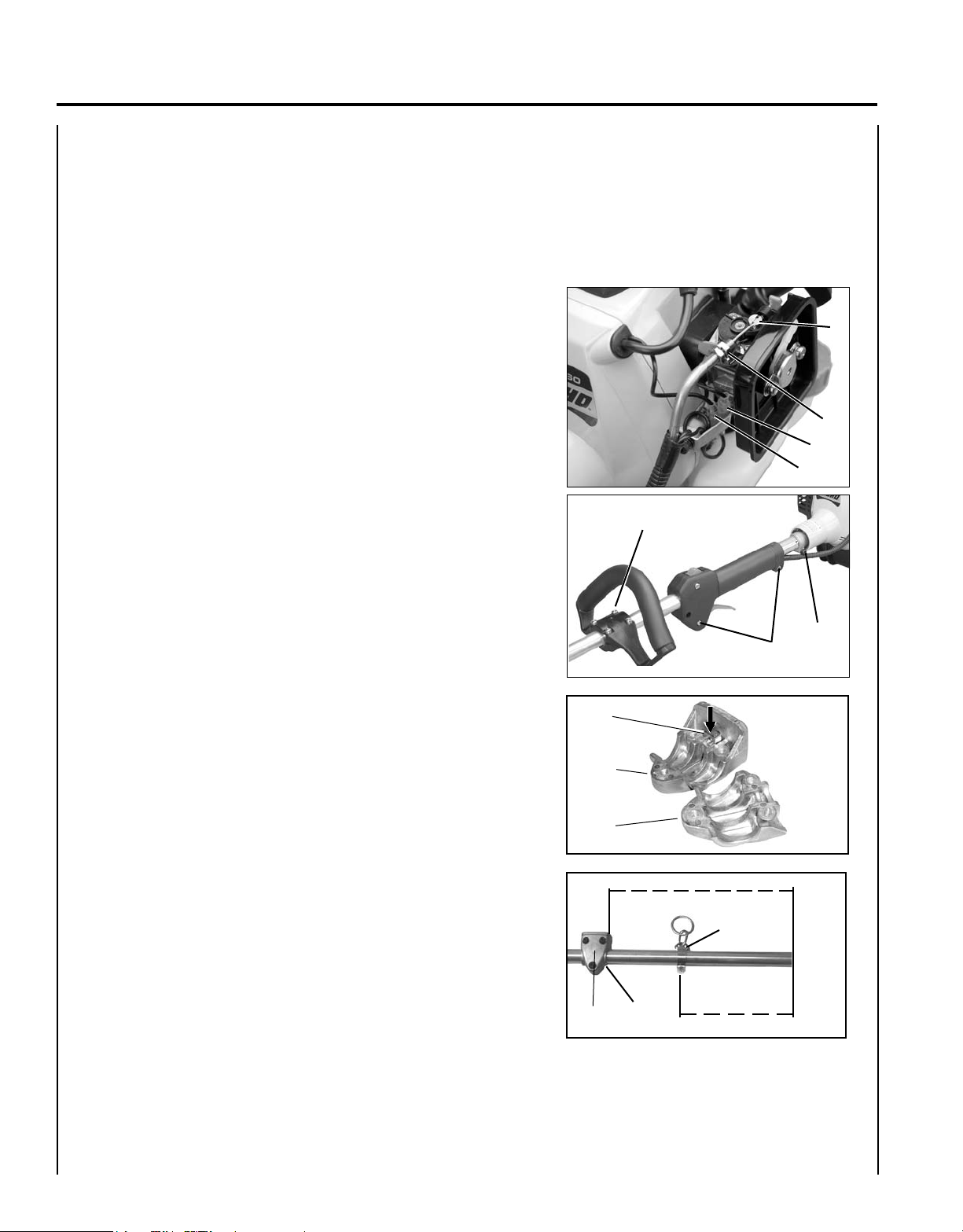

InstALACIon
Instalacion del Manubrio
1. Cierre el estrangulador y retire la cubierta del ltro de aire y
cubierta.
2. Desconecte el cables de parada de ignición (A) y (B).
3. Aoje tuerca (C) y retire el varillaje del acelerador de la ménsula
del carburador.
4. Retire el cable del acelerador interno del balancín del carburador
(D).
5. Aoje los perno (E) y extraiga el conjunto del eje motriz de la
caja del embrague.
6. Aoje los (2) tornillos (F) del asa trasera y extraiga el asa trasera
del conjunto del eje motriz.
7. Aoje los (4) tornillos (G) y retire el asa cerrada.
E
G
F
A
B
D
C
8. Inserte la tuerca cuadrada (H) en un soporte más bajo de la manija
(I) y soporte del lugar en el eje impulsor 400m m (15 3/4 adentro)
de extremo del motor del eje impulsor.
9. Asegure con una abrazadera más baja (J) y tres (3) pernos del
zócalo de la tuerca hexagonal de 5 x de 30 mm.
10. Coloque el gancho (M) 220mm (8-5/8 pulgadas) del extremo del
motor de eje motriz. Instale la tuerca 5x18, pero NO apriete en
este momento. Ex-
tremo
del
motor
I
H
I
J
J
400 mm
(15-3/4 pulg)
220 mm
(8-5/8 pulg)
M

11. El ensamblaje cuidadosamente cabido del eje impulsor al motor,
eje impulsor interno que se cerciora de engancha en el socket del
embraque.
12. Apriete los perno (E).
13. Instale las asas en la ménsula, coloque la parte superior de la
abrazadera sobre las asas y asegúrelas con uno (1) perno de
8 mm x 55 mm (K) y la arandela grande circular.
NOTE
Instale la cabeza de motor y alinie la caja de los engranes, la cabeza
de motor y el manubrio.
14. Asegure el enlace del aclerador y el cable de ignicion el conjunto
al eje mortiz con el cable apropiadamente apretado.
15. Conecte el cable del acelerador interno al balancín del carburador
(D).
16. Aoje la tuerca (C) y coloque el extremo roscado del varillaje del
acelerador en la ménsula del carburador. Apriete la tuerca (C) con
los dedos.
17. Compruebe el acelerador para ver si se mueve libremente y que
los extremos de acelerador completamente abierto / velocidad baja
en vacío estén bien ajustados. Si no se puede lograr el ajuste por
medio de las tuercas (C) de ajuste, consulte con su distribuidor
ECHO para obtener el procedimiento de ajuste correcto. Apriete la
tuerca (C).
18. Conecte el cables de parada de ignición (A) y (B).
19. Forme un haz y sujete los cables de encendido en la caja del motor
con una presilla (L).
20. Instale el ltro de aire y el cobertor.
INSTRUCCIONES PARA LA INSTALACION DEL CONJUNTO DE
CONVERSION DE LOS AGARRADORES-U
3
A
B
C
D
K
L
E

4
INSTRUCCIONES PARA LA INSTALACION DEL CONJUNTO DE
CONVERSION DE LOS AGARRADORES-U
ASISTENCIA PARA PRODUCTOS DEL CONSUMIDOR DE ECHO
Si necesita asistencia o tiene dudas referentes a la aplicación, operación o mantenimiento de este producto puede llamar
al Departamento de asistencia de productos del consumidor de ECHO, 1-800-673-1558 de 8:30 de la mañana a 4:30 de la
tarde (hora central estándar) de lunes a viernes. Antes de llamar, tenga a mano el número de modelo y serie de su unidad
para ayudar a su representante de asistencia de productos del consumidor.
ECHO, INCORPORATED
400 OAKWOOD ROAD
LAKE ZURICH, IL 60047 USA
PHONE: [phone]
www.echo-usa.com
Instale el Cojín de la Cadera (Opcional)
20. Una el cojín de la cadera al arnés según lo demostrado.
M
N
Equilibre y Ajuste la Unidad
21. Aoje el gancho del arnés.
22. Póngase el arnés y sujete la unidad al arnés.
23. Deslice el gancho del arnés (M) hacia arriba o hacia abajo hasta
que la unidad se equilibre con el accesorio de corte a
aproximadamente 5 - 7,5 cm del terreno.
24. Apriete el tornillo del gancho del arnés.
25. Aoje los tornillos (N) superiores de la abrazadera de empuñadura
en 'u' y empuñadura en 'u' para cómoda operación.
26. Apriete con seguridad los tornillos, y el perno de 8 milímetros en
la abrazadera del mango en-U.

LES INSTRUCTIONS D'INSTALLATION POUR LE
U-MANIPULENT KIT PIÈCE N° 99944200661
X7502098901
X750004521
06/10
ContenU
1 Poignée en u
1 support de poignée en u (2 moitiés)
1 crochet du faisceau
1 boulon de 5 x 18 mm
1 boulon de 8 x 55mm
1 grosse rondelle
1 écrou carré
2 colliers du câble de commande des gaz
3 boulons de 5 x 30 millimètres avec des rondelles
1 garniture de hanche
1 bandoulière
AVERTISSEMENT
Pour éviter des risques de blessures graves, un kit de poignée en U et un kit de conversion pour lame doivent être
installés avant d’utiliser cet outil avec une lame.
IMPORTANT
Si des têtes monolament, des lames en MÉTAL/PLASTIQUE, des cultivateurs, etc. sont utilisés, LE CARBURA-
TEUR DOIT ÊTRE RÉGLÉ pour éviter de graves dommages au moteur. Voir «Réglage du carburateur» dans le
manuel d’utilisation de l’outil.
Pour modèles :
SRM-260/260S No. DE SÉRIE TOUS
SRM-261/261S No. DE SÉRIE TOUS
SRM-260/261SB No. DE SÉRIE TOUS
SRM-261T No. DE SÉRIE TOUS
SRM-310/310S No. DE SÉRIE TOUS
SRM-311/311S No. DE SÉRIE TOUS
PAS-260 No. DE SÉRIE TOUS
PAS-261 No. DE SÉRIE TOUS
GUIDe De ConFIGUrAtIon AVeC LAme
POUR UTILISER CES LAMES Lames de désherbage
Pro Maxi-Cut
Lames plastique rigides de
désherbage
Tri-Cut
Lames métalliques
Poignée en boucle avec
ou sans barre de
protection
Poignée en U, ou Poignée
en boucle
avec barre de protection
Poignée en U, ou Poignée
en boucle
avec barre de protection
Pare-débris en
plastique Pare-débris en plastique Pare-débris en métal
Bandoulière Bandoulière Bandoulière
Plaque supérieure et
rondelle plate
Plaque supérieure et
coupelle
Plaques de lame
supérieure/
inférieure
Écrou hexa Écrou hexa Écrou hexa
Installer
impérativement
ces pièces
Goupille fendue neuve Goupille fendue neuve Goupille fendue neuve
• AVERTISSEMENT ! NE PAS INSTALLER DE LAMES SUR LES TAILLE-BORDURES GT
• Le diamètre d’arbre de la plaque de lame supérieure doit correspondre à celui des lames.
• Goupille fendue neuve requise à chaque installation de lame.
• Une double bandoulière est nécessaire pour les débroussailleuses d’un poids à sec (sans carburant) supérieur à 7,5 kg.

InstALLAtIon
1. Fermer le starter et retirer le couvercle du ltre à air.
2. Débrancher les deux ls d’allumage (A) et (B).
3. Desserrer l’écrou (C) et retirer les liens de l'accélérateur au niveau
la support du carburateur.
4. Retirer le câblage interne de l'accélérateur au niveau du pivot du
carburateur (D) .
5. Retirer le boulon (E) et sortir l’arbre entraînement du carter
d’embrayage.
6. Desserrer les deux (2) vis (F) de la poignée arrière et retirer la
poignée arrière de l’arbre moteur.
7. Desserrer les quatre (4) vis et retirer la poignée avant (G).
8. Insérez l’écrou carré (H) dans la parenthèse inférieure de poignée
(I) et la parenthèse d’endroit sur l’arbre d’entraînement 400mm
(15 3/4 po.) de l’extrémité de moteur de l’arbre d’entraînement.
9. Fixez avec la bride inférieure de parenthèse de poignée (J) et trois
(3) boulons de douille de sortilège de 5x de 30 mm.
10. Placer le crochet du faisceau (M) à 220 mm (8 5/8 po) de l’extré-
mité côté moteur de l’arbre. Installer la boulon de 5 x18 mm. NE
PAS serrer à ce point.
LES INSTRUCTIONS D'INSTALLATION POUR LE
U-MANIPULENT KIT
2
400 mm
(15-3/4 po)
220 mm
(8-5/8 po)
Extrémité
de
moteur
I
J
H
I
J
E
G
F
A
B
D
C
M

LES INSTRUCTIONS D'INSTALLATION POUR LE
U-MANIPULENT KIT 3
11. Installer l'arbre d'entraînment au moteur, etre sûr que l'arbre d'en-
traînment intérrieur s'engage dans le plot d'embrayage.
12. Serrer boulon (E).
13. Installer la poignée en U supérieure sur le support inférieur et
l’assujettir avec un (1) boulon de 8 x 55 mm (K) et une grosse
rondelle.
REMARQUE
La vitesse inférieure logeant le traitement avant, et le moteur doit
être alignée.
14. Acheminer le câble de commande des gaz et le l d’allumage sur
l’avant du support de la poignée en U et l’assujettir avec les col-
liers, comme illustré.
15. Attachez le câblage interne de l'accélérateur au niveau du pivot
du carburateur (D).
16. Desserrer l’écrou (C) et placer l’extrémité letée les liens de
l'accélérateur au niveau du support du carburateur. Serrer l’écrou
(C) à la main.
17. S’assurer du libre fonctionnement du papillon des gaz et vérier
que les position pleins gaz et ralenti sont réglées correctement.
Si le réglage ne peut pas être obtenu au moyen des écrous (C),
consulter le concessionnaire Echo pour la procédure de réglage
correcte. Serrer l'écrou (C).
18. Brancher les ls d’allumage (A) et (B).
19. Maintenez les ls d'allumage avec le support (L).
20. Remettre le ltre à air et son couvercle en place. A
B
C
D
K
L
E

4LES INSTRUCTIONS D'INSTALLATION POUR LE
U-MANIPULENT KIT
serVICe APrès-Vente eCho
Pour toute assistance ou question concernant l’application, l’utilisation ou l’entretien de ce produit, appeler le service
d’assistance clients ECHO au 1-800-673-1558, de 8:30 à 4:30 heures (heure normale du centre), du lundi au vendredi.
Avant d’appeler, veiller à disposer des numéros de modèle et de série de l’unité an d’aider votre représentant du service
après-vente.
ECHO, INCORPORATED
400 OAKWOOD ROAD
LAKE ZURICH, IL 60047 USA
PHONE: [phone]
www.echo-usa.com
M
N
Installez La Garniture De Hanche (Facultative)
20. Attacjez la garniture de harche au harmais comme mantré.
Equilibrage et Ajustez de l’outil
21. Desserrer la vis du collier de bandoulière.
22. Mettre le harnais sur l’épaule et y accrocher l’outil.
23. Faire glisser le collier (M) vers le haut ou vers le bas jusqu’à ce
que l’outil soit équilibré, la tête de coupe se trouvant à environ 5 à
7,5 cm du sol.
24. Serrer la vis du collier de harnais.
25. Desserrer les vis (N) de la poignée en U supérieure et positionner
la poignée pour un confort d’utilisation maximum.
26. Serrer fermement les vis de la bride de poignée et le boulon six
pans de 8 mm.
