EHEIM PLAY 2500 User manual

2500
3500 1000
1500
de Bedienungsanleitung nl Bedieningshandleiding
en Operating manual sv Bruksanvisning
fr Mode d’emploi tr 
it  pl 
es Manual de instrucciones ru 

2
PLAY1000
PLAY1500
PLAY2500
PLAY3500
PLAY1000
PLAY1500
PLAY2500
PLAY3500
PLAY2500
PLAY3500
A
B
D
C
1“
1/2“
3/4“
①
②
③

3
E
①
①
①
②
②
G H
min
max
max
min
F
①
②
③
①
②

4
I J
L
K
PLAY2500
PLAY3500
PLAY1000
PLAY1500
①
①
②
②
④
⑤
③
③
④
⑤
①
③
②

5
Deutsch
Original-Bedienungsanleitung
Wasserspielpumpe PLAY 1000 / 1500 / 2500 / 3500
1. 

▶Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Betriebsanleitung vollständig
gelesen und verstanden werden.
▶Betrachten Sie die Betriebsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar
auf.
▶Fügen Sie diese Betriebsanleitung bei Weitergabe des Geräts an Dritte bei.


Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen
zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getro󰘯en werden.

Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen
zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getro󰘯en werden.
Gefahr durch magnetische Felder
Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen
zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getro󰘯en werden.
Hinweis mit nützlichen Informationen und Tipps.
Verweis auf eine Abbildung, hier Verweis auf Abbildung A
Sie werden zu einer Handlung aufgefordert.
2. 
Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt
und dürfen ausschließlich verwendet werden:
‧zur Förderung von Wasser
‧zum Betrieb von Filteranlagen, Wasserspielen, Wasserfällen, Bachläufen usw.
‧zur Wasserbelüftung und -umwälzung
‧unter Einhaltung der technischen Daten
Für das Gerät gelten folgende Einschränkungen:
‧nicht für gewerbliche oder industrielle Zwecke verwenden
‧ nicht gefördert werden dürfen ätzende, leicht brennbare, aggressive oder explosive Sto󰘯e, Salzwas-
ser sowie Trinkwasser
‧nicht in Schwimmteichen verwenden
‧ niemals ohne Wasserdurch󰘱uss betreiben


6
Deutsch
3. 
Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen,
wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entspre-
chend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet
werden.
‧Die Geräteverpackung nicht in die Hände von Kindern gelangen lassen,
da hiervon Gefahren ausgehen können (Erstickungsgefahr!).
‧Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit
reduzierten physischen, sensorischen oder mentalen Fähigkeiten
oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn
sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes
unterwiesen wurden und die daraus resultierenden Gefahren verstan-
den haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und
Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei
denn, sie sind beaufsichtigt.
Elektrische Sicherheit
‧Die elektrischen Installationen müssen den internationalen und nationa-
len Errichterbestimmungen entsprechen.
‧Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem
Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.
‧Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
‧Trennen Sie das Gerät vor allen Arbeiten vom Netz.
‧Die elektrischen Daten des Gerätes müssen mit den Daten des Strom-
netzes übereinstimmen. Sie 󰘰nden diese Daten auf dem Typenschild,
der Verpackung oder in dieser Anleitung.
‧Verlängerungskabel und Stromverteiler müssen für die Verwendung im
Freien geeignet sein (spritzwassergeschützt).
‧Netzanschlussleitungen dürfen keinen geringeren Querschnitt haben
als Gummischlauchleitungen mit dem Kurzzeichen H05RN-F3G0,75.
Verlängerungsleitungen müssen den Anforderungen der DIN VDE 0620
genügen.
‧Die Netzanschlussleitung dieses Gerätes kann nicht ersetzt werden.
Bei Beschädigung der Leitung ist das Gerät zu verschrotten.

7
Deutsch
‧ Schützen Sie Steckdose und Netzstecker vor Feuchtigkeit. Es emp󰘰ehlt
sich mit dem Netzkabel eine Tropfschlaufe zu bilden, die verhindert,
dass evtl. am Kabel entlang laufendes Wasser zur Steckdose gelangt.
‧Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten
Schutzkontakt-Netzsteckdose an.
Sicherer Betrieb
‧Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustel-
len, dass das Gerät, insbesondere Netzkabel und Stecker, unbeschä-
digt sind.
‧Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß funktio-
niert oder wenn es beschädigt ist.
‧Benutzen Sie das Gerät niemals mit einem beschädigten Netzkabel.
‧Reparaturen dürfen ausschließlich von einer EHEIM Servicestelle
durchgeführt werden.
‧Tragen Sie das Gerät nicht am Netzkabel und ziehen Sie zum Trennen
vom Stromnetz immer am Stecker und nicht am Kabel oder Gerät.
‧Schützen Sie das Netzkabel vor Hitze, Öl und scharfen Kanten. Die
Anschlussleitung darf nicht betreten werden, sofern sie in der Erde oder
im Kies ohne Leerrohr verlegt wurde.
‧Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben
sind.
‧Nehmen Sie niemals technische Änderungen am Gerät vor.
‧Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.
‧Betreiben Sie das Gerät nur, wenn sich keine Personen im Wasser
aufhalten!
‧Das Gerät besitzt einen Magneten mit einem starkem Magnetfeld, das
Herzschrittmacher oder implantierte De󰘰brillatoren (ICD) beein󰘱ussen
kann. Halten Sie mindestens 30 cm Abstand zwischen Implantat und
Magnet.

8
Deutsch
4. Inbetriebnahme

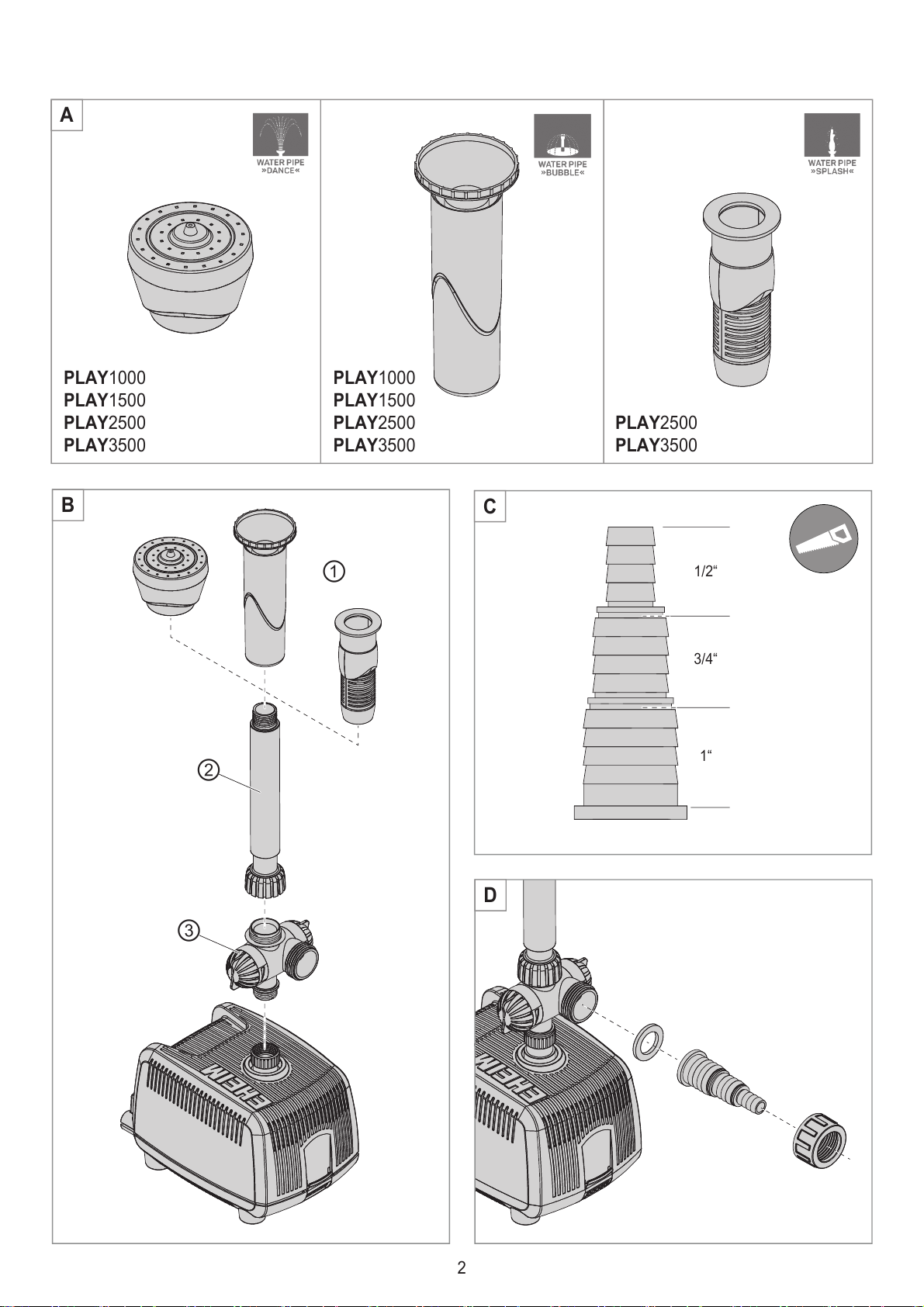

Wasserspieldüse montieren
1. Schrauben Sie den Wasserverteiler ③ auf die Pumpe ().
2. Schrauben Sie das Teleskoprohr ② auf den Wasserverteiler.
3. Stecken Sie die gewünschte Wasserspieldüse () auf das Teleskoprohr.
Schlauch anschließen
1. Kürzen Sie mit einer Säge den Auslaufstutzen auf den Durchmesser Ihres Schlauches ().
2. Schrauben Sie den Auslaufstutzen auf den Wasserverteiler ().
3. Verbinden Sie Ihren Schlauch mit dem Auslaufstutzen.
‧Der Schlauchanschluss wird nur benötigt, wenn die Pumpe zusätzlichen einen Filter oder Bachlauf
speisen soll.
‧Wir empfehlen den Schlauch mit einer Schlauchklemme zu befestigen
5. Bedienung
Pumpe einschalten
1. Stellen Sie die Pumpe im Teich möglichst waagerecht, auf einen festen Untergrund, so dass das
Filtergehäuse mindestens 20 cm von Wasser bedeckt ist. Achten Sie auf die maximale Tauchtiefe
(siehe Technische Daten).
2. Ziehen Sie das Teleskoprohr ① auf die gewünschte Länge aus ().
3. Richten Sie das Teleskoprohr mit dem Kugelgelenk ③ senkrecht aus.
4. Wasserspieldüse BUBBLE: Ziehen Sie den Einsatz ② aus der Düse bis das Wasserspiel die ge-
wünschte Form besitzt.
5. Stecken Sie den Netzstecker in die Netzsteckdose. 
Wasserverteilung einstellen
1. Regulieren Sie mit den Drehhahn 1 ① die Wassermenge für das Wasserspiel ().
2. Regulieren Sie mit den Drehhahn 2 ② die Wassermenge für den Schlauchanschluss.
Pumpe ausschalten
1. Ziehen Sie den Netzstecker aus der Netzsteckdose.
6. Wartung

▶Ziehen vor allen Wartungsarbeiten den Netzstecker.

▶Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reinigungsmittel.
In den nachstehenden Abschnitten sind Wartungsarbeiten beschrieben, die für einen optimalen und
störungsfreien Betrieb erforderlich sind. Eine regelmäßige Wartung verlängert die Lebensdauer und
sichert über einen langen Zeitraum die Funktion der Pumpe.

9
Deutsch
Wasserspieldüse und Teleskoprohr reinigen
1. Schrauben Sie das Teleskoprohr ab.
2. Entfernen Sie die Wasserspieldüse.
3. Reinigen Sie Teleskop und Wasserspieldüse unter 󰘱ießendem Wasser.

1. Nehmen Sie die Pumpe aus dem Wasser.
2. Entfernen Sie den Auslaufstutzen mit dem Schlauch.
3. Schrauben Sie das Teleskoprohr ab.
4. Ö󰘯nen Sie das Filtergehäuse, indem Sie auf die beiden seitlichen Rastnasen gleichzeitig eindrücken
().
5. Nehmen Sie den Gehäusedeckel ab ().
6. Drücken Sie den Entriegelungskopf ().
7. Ziehen Sie die Pumpe nach vorne aus der Führung ().
8. Reinigen Sie das Filtergehäuse mit einem Wasserstrahl.
9. Montieren Sie die Pumpe wieder in umgekehrter Reihenfolge.
Achten Sie beim Zusammenbau darauf, dass das Netzkabel korrekt durch die Zugentlastung und
Gehäuseö󰘯nung geführt wird ().
Pumpe reinigen (1000 / 1500)
1. Ö󰘯nen Sie das Filtergehäuse () und entnehmen Sie die Pumpe (), siehe 
reinigen.
2. Schrauben Sie den Verschlussring ② vom Motorgehäuse ① ab ().
3. Hebeln Sie mit einem Schraubenzieher vorsichtig den Pumpendeckel ⑤ gleichmäßig nach vorne
aus dem Motorgehäuse.
4. Ziehen Sie das Pumpenrad ④ aus dem Motorgehäuse.
5. Montieren Sie die Pumpe wieder in umgekehrter Reihenfolge.
▶Achten Sie beim Zusammenbau darauf, dass die Lagerbuchsen ③ korrekt im Pumpendeckel sowie
im Motorgehäuse eingelegt sind.
▶Achten Sie beim Zusammenbau darauf, dass der Verschlussring beim Zuschrauben leicht einrastet.
Pumpe reinigen (2500 / 3500)
1. Ö󰘯nen Sie das Filtergehäuse () und entnehmen Sie die Pumpe (), siehe 
reinigen.
2. Schrauben Sie den Verschlussring ② vom Motorgehäuse ① ab ().
3. Hebeln Sie mit einem Schraubenzieher vorsichtig den Pumpendeckel ⑤ gleichmäßig nach vorne
aus dem Motorgehäuse.
4. Ziehen Sie die Keramikachse ④ und das Pumpenrad ③ aus dem Motorgehäuse.

▶Die Keramikachse ist zerbrechlich. Handhaben Sie die Keramikachse deshalb besonders vorsichtig.
5. Montieren Sie die Pumpe wieder in umgekehrter Reihenfolge.

10
Deutsch
▶Achten Sie beim Zusammenbau darauf, dass die Nasen am Pumpendeckel in die Aussparungen im
Motorgehäuse greifen.
▶Achten Sie beim Zusammenbau darauf, dass der Verschlussring beim Zuschrauben leicht einrastet.
7. Beheben von Störungen

▶Ziehen Sie vor dem Beheben von Störungen den Netzstecker.
Störung Mögliche Ursache Abhilfe
 Netzspannung fehlt ▶Überprüfen Sie die Netz-
spannung
▶Kontrollieren Sie die Zuleitung
Pumpe fördert nicht Netzstecker ist nicht eingesteckt ▶Stecken Sie den Netzstecker in
die Netzsteckdose
Laufeinheit ist blockiert ▶Reinigen Sie die Pumpe
Thermischer Schutzschalter ist
aktiviert (außer PLAY1000)
1. Ziehen Sie den Netzstecker und
lassen Sie die Pumpe abkühlen.
2. Stecken Sie nach ca. 2 Minuten
den Netzstecker wieder ein.
Pumpe fördert ungenügend Filtergehäuse ist verschmutzt ▶Reinigen Sie das Filtergehäuse
Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service.
8. Außerbetriebnahme

1. Nehmen Sie das Gerät aus dem Teich.
2. Reinigen Sie das Gerät
3. Lagern Sie das Gerät an einem frostsicheren Ort.
Lagern Sie das Gerät in einem wassergefüllten Behälter um Anlaufschwierigkeiten im Frühjahr zu
vermeiden. Der Netzstecker darf dabei nicht ge󰘱utet werden!
Entsorgen
Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften.
Information zur Entsorgung von elektrischen und elektronischen Geräten in der europäischen Gemein-
schaft:
Innerhalb der Europäischen Gemeinschaft wird für elektrisch betriebene Geräte die Entsorgung durch
nationale Regelungen vorgegeben, die auf der EU-Richtlinie 2012/19/EU über Elektronik-Altgeräte
(WEEE) basieren. Danach darf das Gerät nicht mehr mit dem kommunalen oder Hausmüll entsorgt
werden. Das Gerät wird bei den kommunalen Sammelstellen bzw. Wertsto󰘯höfen kostenlos entge-
gengenommen. Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese
umweltgerecht und führen diese der Wiederverwertung zu.

11
Deutsch
9. Technische Daten
Typ 1000 1500 2500 3500
Nennleistung 9 W 15 W 38 W 55 W
Fördermenge 800 l/h 1200 l/h 2300 l/h 3000 l/h
Förderhöhe max. 1,20 m 1,45 m 2,40 m 2,90 m
Tauchtiefe max. 1 m
Abmaße (L × B × H) 143 × 101 × 109 mm 189 × 135 × 140 mm
Kabellänge 10 m
Wasseranschlüsse 1/2“ – 3/4“ – 1“
Medientemperatur 4°C – 35°C
Netzspannung/Frequenz 220 – 240 V / 50 Hz
10. 
Siehe Seite 74.
Pos. 1000 1500 2500 3500
7482008 7482008 7604458 7604478
7604058 7604258 7482020 7482020
7482010 7482010 7482030 7482030

12
English
Translation of the original operating manual
Water feature pump PLAY 1000 / 1500 / 2500 / 3500
1. General user instructions
Information on using the operating manual
▶ Before using the appliance for the 󰘰rst time, the operating manual must be read fully and under-
stood.
▶ Consider the operating manual as part of the product and keep in a safe and accessible location.
▶Enclose this operating manual if passing the appliance on to a third party.
Explanation of symbols and notes
Risk of personal injury from dangerous voltage
The symbol denotes imminent danger causing severe personal injury or death if the corresponding
measures are not taken.
Risk of personal injury from a general source of danger
The symbol denotes imminent danger causing severe personal injury or death if the corresponding
measures are not taken.
󰄈
The symbol denotes imminent danger causing severe personal injury or death if the corresponding
measures are not taken.
Note with useful information and tips.
Reference to a 󰘰gure, in this case, reference to 󰘰gure A
You are prompted for an action.
2. Application
The appliance and all parts included in the scope of delivery are intended for private use and must only be
used:
‧for pumping water
‧ for operating 󰘰lter systems, water features, waterfalls, streams, etc.
‧for water aeration and circulation
‧in compliance with the technical data
The following limitations apply to the appliance:
‧do not use for commercial or industrial purposes
‧ do not pump caustic, in󰘱ammable, aggressive or explosive substances, salt water or drinking water
‧do not use in swimming ponds
‧ never operate without a water 󰘱ow


13
English
3. Safety instructions
Risks for persons and property can arise from this appliance if the appliance
is improperly used or not used as intended or if the safety instructions are not
heeded.
‧Do not let the appliance packaging get into the hands of children as
hazards can arise (danger of su󰘯ocation!).
‧This appliance can be used by children from the age of 8 and by per-
sons with reduced physical, sensory or mental capabilities or lack of
experience and/or knowledge if they are supervised and have been
instructed in the safe use of the appliance and have understood the
resulting dangers. Children must not play with the appliance. Cleaning
and user maintenance must not be carried out by children unless they
are supervised.
Electrical safety
‧The electrical installations must comply with the international and na-
tional erection speci󰘰cations.
‧The appliance must be protected by a residual current protection device
with a maximum rated residual current of 30 mA.
‧Please contact an electrician if there are any questions or problems.
‧Disconnect the appliance from the mains before all work.
‧The electrical data of the appliance must match the data of the power
mains. This data is found on the type plate, the packaging and in these
instructions.
‧Extension cables and power distributors must be suitable for outdoor
use (protected against splashing water).
‧Mains connection cables must not have a smaller cross-section than
rubber hose lines with the abbreviation H05RN-F3G0,75. Extension
cables must meet the requirements of DIN VDE 0620.
‧The mains connection cable of this appliance cannot be replaced. If the
cable is damaged, the appliance must be scrapped.
‧Protect the mains socket and mains plug against moisture. It is recom-
mended to form a drip loop with the mains cable to prevent any water
running along the cable to the mains socket.

14
English
‧Only connect the appliance to a correctly installed protective contact
mains socket.
Safe operation
‧Before use, carry out a visual inspection to ensure that the appliance,
especially the mains cable and plug, are undamaged.
‧Do not use the appliance if it is not working properly or is damaged.
‧Never use the appliance with a damaged mains cable.
‧Repairs must only be carried out by an EHEIM service centre.
‧Do not carry the appliance by the mains cable, and to disconnect from
the mains, always pull on the plug and not on the cable or appliance.
‧Protect the mains cable against heat, oil and sharp edges. If the con-
nection cable has been laid in the ground or in gravel without an empty
conduit, it must not be possible to step on it.
‧Only carry out the work described in these instructions.
‧ Never make technical modi󰘰cations to the appliance.
‧Only use original spare parts and accessories for the appliance.
‧Only operate the appliance when there is no one in the water!
‧ The appliance has a magnet with a strong magnetic 󰘰eld that can a󰘯ect
pacemakers or implanted de󰘰brillators (ICD). Maintain a distance of at
least 30 cm between the implant and magnet.

15
English
4. Commissioning

1. Screw the water distributor ③ onto the pump ().
2. Screw the telescopic pipe ② onto the water distributor.
3. Push the required water feature nozzle () onto the telescopic pipe.
Connecting the hose
1. Use a saw to shorten the outlet spigot to the diameter of your hose ().
2. Screw the outlet spigot onto the water distributor ().
3. Connect your hose to the outlet spigot.
‧ The hose connection is only required if the pump should additionally supply a 󰘰lter or stream.
‧We recommend fastening the hose with a hose clamp
5. Operation

1. Place the pump on a solid surface as horizontal as possible in the pond so that the 󰘰lter housing is
covered by at least 20 cm of water. Pay attention to the maximum pond depth (see Technical data).
2. Pull the telescopic pipe ① out to the required length ().
3. Align the telescopic pipe vertically with the ball joint ③.
4. BUBBLE water feature nozzle: Pull the insert ② out of the nozzle until the water feature has the
required shape.
5. Insert the mains plug in the mains socket. 

1. Regulate the amount of water for the water feature() with rotary tap 1 ①.
2. Regulate the amount of water for the hose connection with rotary tap 2 ②.
󰓐
1. Remove the mains plug from the mains socket.
6. Maintenance

▶Before all maintenance work, remove the mains plug.

▶Do not use hard objects or aggressive cleaning agents for cleaning.
The following sections describe maintenance work necessary for optimum and fault-free operation.
Regular maintenance prolongs the service life and secures functionality of the pump over a long
period.

16
English

1. Unscrew the telescopic pipe.
2. Remove the water feature nozzle.
3. Clean the telescopic section and water feature nozzle under running water.
󰄈
1. Take the pump out of the water.
2. Remove the outlet spigot with the hose.
3. Unscrew the telescopic pipe.
4. Open the 󰘰lter housing by pressing in the two side latches at the same time ().
5. Take o󰘯 the housing cover ().
6. Press the unlocking head ().
7. Pull the pump forwards out of the guide ().
8. Clean the 󰘰lter housing with a water jet.
9. Install the pump again in reverse order.
When assembling, make sure that the mains cable is guided correctly through the strain relief and the
housing opening ().
Cleaning the pump (1000 / 1500)
1. Open the 󰘰lter housing () and remove the pump (), see 󰄈.
2. Unscrew the locking ring ② from the motor housing ① ().
3. Use a screwdriver to carefully prise the pump cover ⑤ uniformly to the front out of the motor hous-
ing.
4. Pull the impeller ④ out of the motor housing.
5. Install the pump again in reverse order.
▶ When assembling, make sure that the bearing bushings ③ are inserted correctly in the pump cover
and in the motor housing.
▶When assembling, make sure that the locking ring engages easily when being screwed on.
Cleaning the pump (2500 / 3500)
1. Open the 󰘰lter housing () and remove the pump (), see 󰄈.
2. Unscrew the locking ring ② from the motor housing ① ().
3. Use a screwdriver to carefully prise the pump cover ⑤ uniformly to the front out of the motor hous-
ing.
4. Pull the ceramic axis ④ and the impeller ③ out of the motor housing.

▶The ceramic axis is fragile. Therefore, handle the ceramic axis very carefully.
5. Install the pump again in reverse order.
‧When assembling, make sure that the lugs on the pump cover engage in the recesses in the motor
housing.
‧When assembling, make sure that the locking ring engages easily when being screwed on.

17
English
7. Clearing faults

▶Before clearing faults, remove the mains plug.
Faults Possible cause Remedy
Pump does not start No mains voltage ▶ Check the mains voltage
▶ Check the supply line
Pump does not pump Mains plug is not inserted ▶Insert the mains plug in the mains
socket
Impeller is blocked ▶ Clean the pump
Thermal cut-out has activated
(except PLAY1000)
1. Remove the mains plug and let
the pump cool down.
2. Insert the mains plug again after
approx. 2 minutes.
Pump not pumping
󰓑
Filter housing is soiled ▶ Clean the 󰘰lter housing
For other faults, please contact EHEIM Service.
8. Decommissioning

1. Take the appliance out of the pond.
2. Clean the appliance
3. Store the appliance in a frost-proof place.
Store the appliance in a water-󰘰lled container to avoid starting di󰘲culties in the spring. The mains plug
must not be submerged.
Disposal
When disposing of the appliance, heed the respective statutory regulations.
Information on the disposal of electrical and electronic appliances in the European Union:
Within the European Union, disposal of electrically operated appliances is governed by national reg-
ulations that are based on the EU Directive 2012/19/EU on waste electrical and electronic equipment
(WEEE). The appliance may no longer be disposed of with the municipal or household waste. The
appliance will be accepted free of charge at municipal collection points or recycling centres. The prod-
uct packaging is made up of recyclable materials. Dispose of them in an environmentally responsible
manner and take them for recycling.

18
English
9. Technical data
Type 1000 1500 2500 3500
 9 W 15 W 38 W 55 W
Delivery rate 800 l/h 1200 l/h 2300 l/h 3000 l/h
Max. delivery head 1.20 m 1.45 m 2.40 m 2.90 m
Max. immersion depth 1 m
Dimensions (L×W×H) 143 × 101 × 109 mm 189 × 135 × 140 mm
Cable length 10 m
Water connections 1/2“ – 3/4“ – 1“
Media temperature 4°C – 35°C
 220 – 240 V / 50 Hz
10. Spare parts
See page 74.
Item 1000 1500 2500 3500
7482008 7482008 7604458 7604478
7604058 7604258 7482020 7482020
7482010 7482010 7482030 7482030

19
Français
Traduction du mode d’emploi d’origine
Pompe à jeux d’eau PLAY 1000 / 1500 / 2500 / 3500
1. Informations générales à l’attention de l’utilisateur
Informations relatives à l’utilisation du mode d’emploi
▶Le mode d’emloi doit être lu et compris intégralement par l’utilisateur, avant que ce dernier n’utilise
l’appareil pour la première fois.
▶Le mode d’emloi constitue une partie intégrante du produit, veuillez le conserver à portée de main.
▶Joignez ce mode d’emploi quand vous transmettez l’appareil à un tiers.
Explication des symboles et informations

Ce symbole indique un danger immédiat entraînant la mort ou des blessures graves si les mesures
correspondantes ne sont pas respectées.

Ce symbole indique un danger immédiat entraînant la mort ou des blessures graves si les mesures
correspondantes ne sont pas respectées.

Ce symbole indique un danger immédiat entraînant la mort ou des blessures graves si les mesures
correspondantes ne sont pas respectées.
Remarque avec des informations et conseils utiles.
Renvoi à une illustration, ici à la 󰘰gure A
Incitation à une action.
2. Domaine d’application
L’appareil avec toutes les pièces fournies sont destinés à une utilisation privée et a été conçu exclusivement
pour
‧le transport de l’eau
‧ les installations de 󰘰ltrage, jeux d’eau, chutes d’eau, cours de ruisseaux, etc.
‧l’aération et le brassage de l’eau
‧sous le respect des données techniques
Les restrictions suivantes s’appliquent à l’appareil :
‧ aucune utilisation à des 󰘰ns commerciales ou industrielles
‧ ne convient pas pour le transport de substances abrasives, in󰘱ammables, agressives ou explosives,
ni pour l’eau salée ou l’eau potable
‧ne convient pas pour l’utilisation dans les piscines naturelles
‧ne jamais utiliser sans courant d’eau


20
Français
3. Consignes de sécurité
Cet appareil peut présenter des dangers pour les personnes et objets s’il n’est
pas utilisé de manière conforme ou correspondant au but prévu, ou si les
consignes de sécurité ne sont pas observées.
‧ Conserver l’emballage de l’appareil à l’abri des enfants, parce qu’il peut
représenter un danger (risque d’étou󰘯ement !)
‧ Cet appareil peut être utilisé par des enfants âgés de 8 ans ou plus
et par des personnes avec des capacités physiques, sensorielles ou
mentales réduites, ou des personnes qui manquent de l’expérience et
du savoir requis pour l’utilisation sûre de cet appareil à moins d’être
surveillées ou instruites à propos de l’utilisation sûre et concernant les
risques liés à l’utilisation. Les enfants ne doivent pas jouer avec l’ap-
pareil. Les enfants ne sont pas autorisés à e󰘯ectuer le nettoyage et la
maintenance sans surveillance par une personne responsable de leur
sécurité.

‧Les installations électriques doivent correspondre aux dispositions
internationales et nationales relatives aux installateurs d’équipements
électriques.
‧L’appareil doit être sécurisé moyennant un dispositif de protection
contre les courants de fuite de 30 mA maximum.
‧Veuillez vous adresser à un électricien agréé si vous avez des ques-
tions ou en cas d’un problème.
‧ Séparez l’appareil du secteur, chaque fois avant d’e󰘯ectuer des tra-
vaux.
‧Les données électriques de l’appareil doivent correspondre aux don-
nées du secteur. Elles sont indiquées sur la plaquette signalétique,
l’emballage ou dans ce manuel.
‧ Le câble de rallonge et le boîtier des connexions doivent être aptes au
fonctionnement à l’extérieur (protection contre les projections d’eau).
