Elko iNels RFDA-73M/RGB User manual

RGB
LED
strips
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
1/10
RFDA-73M/RGB RFDA-73M/RGB
☺
☺
☺
☺

☺
RFRP-20

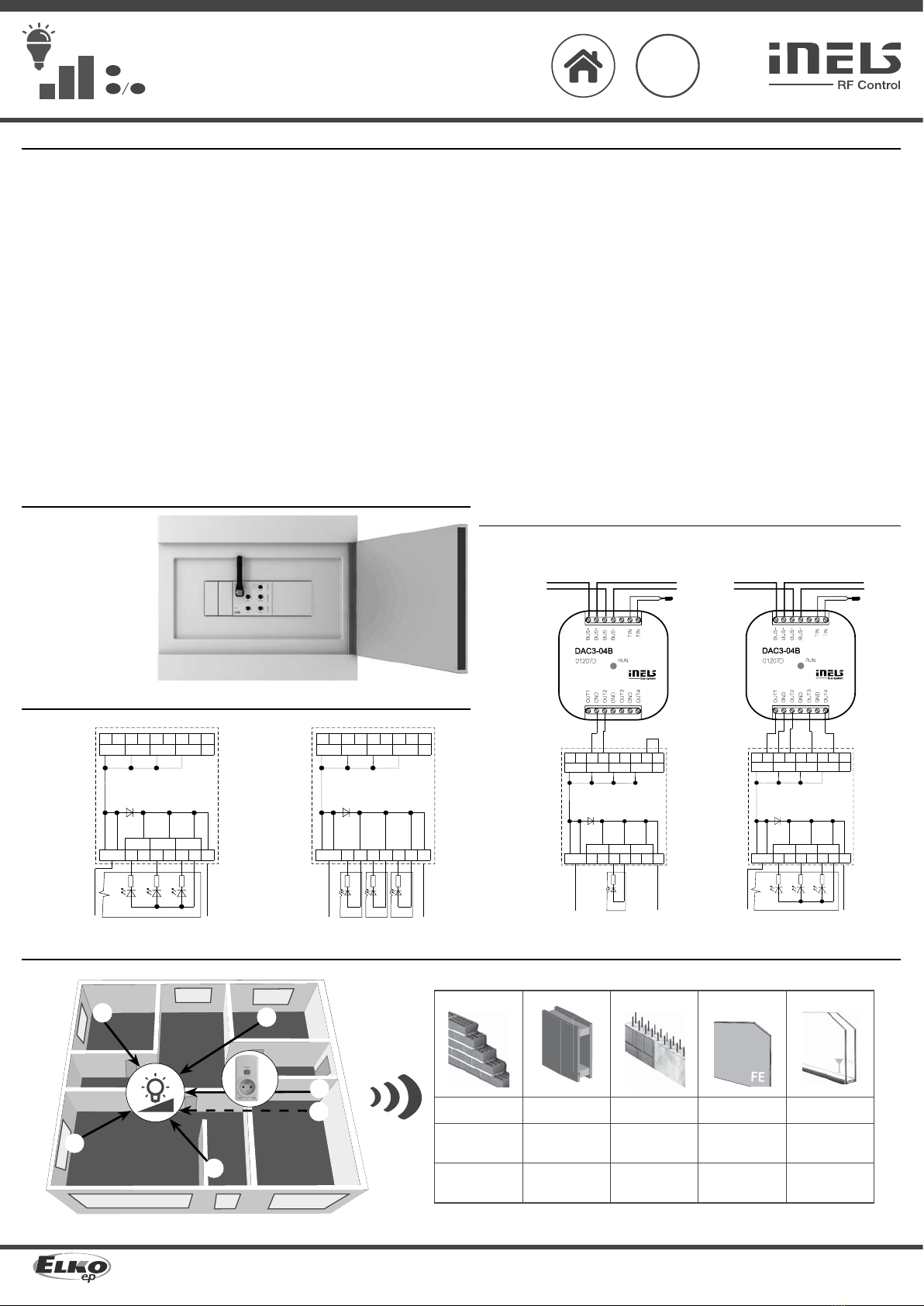

Characteristics /
• The dimmer for LED strips is used for independent control of 3 single-color LED strips or one
RGB LED strip.
• The expanded selection of control modes enables it to be combined with:
a) Detectors, Controllers and System units iNELS RF Control
b) by control signal 0(1)-10V
c) by connecting to iNELS BUS using a DAC ballast.
• The unit‘s three-module design with switchboard mounting enables connection of dimmed
load 3x 5A, which represents:
a) single-color LED strip 7.2 W (ELKO Lighting) - 3x 8 m
b) RGB LED strip 14.4 W (ELKO Lighting) - 10 m.
• 6 light functions - smooth increase or decrease with time setting 2s-30 min.
• When switched off, the set level is stored in the memory, and when switched back on, it returns
to the most recently set value.
• The dimmer may be controlled by up to 25 channels (1 channel represents 1 button on the
controller).
• The power supply of the unit is in the range of 12-24 V DC, and is indicated by a green LED.
• The package includes an internal antenna AN-I, in case of locating the unit in a metal switch-
board, you can use the external antenna AN-E for better signal reception.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control2(RFIO2), it is possible to set the repeater function
via the RFAF/USB service device.
• Range up to 160 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO2that support this feature.
• Communication frequency with bidirectional protocol iNELS RF Control2(RFIO2).
• You will find more on light sources and dimming options at www.elkoep.com/solutions.
Assembly /
mounting into switchboard
Connection of an LED strip /
RGB strip Single LED
Radio frequency signal penetration through various construction materials /
60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %
brick walls wooden structures
with plaster boards
reinforced
concrete metal partitions common glass
RF WHITE
-+-+-+-++
RED GREEN BLUE MASTER 10V
GND -+-+-+Un
WW W
+ 12-24 V DC
-+-+-+-++
RED GREEN BLUE MASTER 10V
RED GREEN BLUE
GND -+-+-+Un
RGB
+ 12-24 V DC
RF RGB
RF COLOR
For more information, see “Installation manual iNELS RF Control”:
http://www.elkoep.com/catalogs-and-brochures
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [email protected] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: [email protected]om.ua | тел.: [phone]
RU
Беспроводный диммирующий элемент для светодиодных
светильников и лент
UA
Характеристики
• Диммер для LED лент служит для независимого управления 3-мя одноцветными LED лентами
или одной RGB LED лентой.
• Расширенный выбор режимов управления позволяет комбинировать его с:
a) Датчиками, Управляющими и Системными элементами iNELS RF Control
b) управляющим сигналом 0(1)-10V
c) подключением к iNELS BUS посредством преобразователя DAC.
• 3 модульное исполнение элемента с монтажем в распределительный щит позволяет под-
ключать диммируемую нагрузку 3 x 5A, чем являются:
a) одноцветная LED лента 7.2 W (ELKO Lighting) - 3 x 8 м
b) RGB LED лента 14.4 W (ELKO Lighting) - 10 м.
• 6 световых функций - плавный пуск или отключение с временной настройкой 2с-30 мин.
• При выключении настроенный уровень яркости сохранится в памяти и, при повторном
включении, вернется к последнему настроенному значению.
• Диммер может управляться 32 каналами (1 канал - 1 кнопка на пульте управления).
• Подключение элементов в диапазоне 12-24V DC сигнализируется зеленым LED светодиодом.
• В комплект входит внутренняя антенна AN-I , в случае размещения в железном распредщите,
для усиления сигнала можно использовать внешнюю антенну AN-E.
• Состояние памяти может быть восстановлено в случае сбоя питания.
• В элементах, обозначенных как iNELS RF Control2(RFIO2) можно настроить функцию репитера
(повторителя сигнала) с помощью сервисного устройства RFAF/USB.
• Дистанция до 160 м (на открытом пространстве), в случае недостаточного сигнала, можно
использовать усилитель сигнала RFRP-20 или элементы с протоколом RFIO2, которые
поддерживают данную функцию.
• Рабочая частота сигнала с двусторонним протоколом iNELS RF Control2(RFIO2).
Монтаж
монтаж в распределительный
щит Подключение для управления 0-10V / 1-10V
Подключение LED ленты
/ лента
Прохождение радиочастотного сигнала через материалы
кирпичные
стены
деревянные
конструкции,
гипсокартон
железобетон металлические
перегородки
обычное
стекло
-+-+-+-++
RED GREEN BLUE MASTER 10 V
RED GREEN BLUE
GND -+-+-+Un
W
+ 12-24 VDC
-+-+-+-++
RED GREEN BLUE MASTER 10V
RED GREEN BLUE
GND -+-+-+Un
RGB
+ 12-24 VDC
RGB LED strip
LED strips
- RGB LED strip- monochrome LED strips
TERM 0(1)-10 V DC
TERM 0(1)-10 V DC
Connection for control 0-10V / 1-10V /
Более подробная информация находится в “Installation manual iNELS RF Control”:
http://www.elkoep.com/catalogs-and-brochures

RGB
LED
strips
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
RFDA-73M/RGB
Un STAT.
MODE
RED GREEN
BLUE FREQ.
PROG
TERM 1-10V
TERM 1-10V
RF WHITE
RF COLOR
RF RGB
1:xxxxx1 2:xxxxx2 3:xxxxx3
1.
2.
3.
4.

1 x
3
PROG > 1s
1 x
2
PROG < 1s
1 x
4
5.
6.
2/10
1
MODE

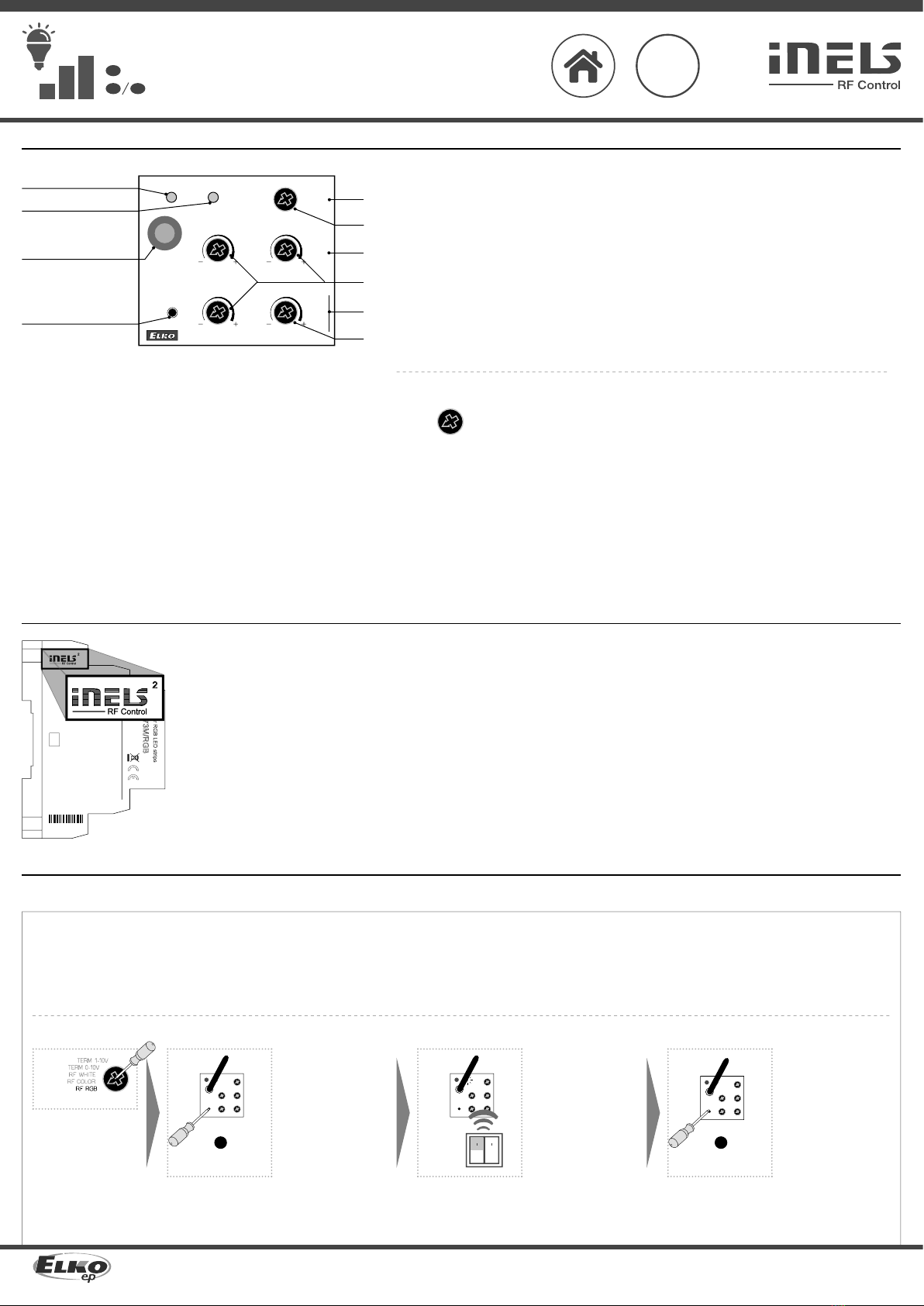

Indication, manual control, settings /
LED Un
LED STATUS
antenna connector /
button /
• LED Un - green - Supply voltage indication.
• LED STATUS - red - indication of the device status.
Indicators of memory function:
On - LED blinks x 3.
Off - The LED lights up once for a long time.
• Manual control is performed by pressing the PROG
button for less than 1s.
• Programming is performed by pressing the PROG
button for more than 1s.
In the programming and operating mode, the LED on
the component lights up at the same time each time
the button is pressed - this indicates the incoming
command.
MODE
TERM 1-10V
TERM 0-10V
RF WHITE
RF COLOR
RF RGB
Mode RF RGB
- function CIRKUS
Mode RF COLOR
-function CIRKUS
Mode RF WHITE
- light scene function 1
- light scene function 2
- light scene function 3
- light scene function 4
- sunrise function
- sunset function
- function ON/OFF
- function switch off
Mode RF THERM 0-10V
Mode RF THERM 1-10V
Modes, programming and control /
RF RGB
Description of mode RF RGB /
This mode enables control of color and brightness of LED RGB strips.
The default colors for the RF transmitter button are fixed.
Note: The RF RGB mode can be controlled only by:
- RF controllers: RFWB-40, RF KEY and RFIM-40.
- RF System units: RF Touch, RF Pilot, eLAN-RF-003 and eLAN-RF-Wi-003.
Programming /
Using a screwdriver on
the MODE potentiom-
eter, set the required RF
RGB mode.
Press of programming
button on receiver
RFDA-73M/RGB for 1sec-
ond will activate receiver
RFDA-73M/RGB into pro-
gramming mode. LED is
flashing in 1s interval.
Pressing the upper left
button on the RF trans-
mitter programs the RF
RGB mode. The colors
are automatically as-
signed to the positions
of buttons of the RF
transmitter.
Press of programming
button on actuator
RFDA-73M/RGB shorter
then 1 second will fin-
ish programming mode
(LED switches off ).
Compatibility /
The device can be combined with all system components, controls and devices
of iNELS RF Control and iNELS RF Control2.
The detector can be assigned an iNELS RF Control2(RFIO2) communication pro-
tocol.
0524
012345
1. Adress number 3.
2. Setting the control mode.
3. Adress number 2.
4. Manual setting of colors for control
of MASTER in the RF COLOR mode.
5. Adress number 1.
6. Setting the frequency of the output
PWM for attaining the optimum
course of dimming.
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [email protected] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: [email protected]om.ua | тел.: [phone]
RU
Беспроводный диммирующий элемент для светодиодных
светильников и лент
UA
Индикация, ручное управление, настройки
коннектор для антенны
кнопка PROG
• LED Un - зеленый - индикация напряжения питания.
• LED STATUS - красный - индикац. состояния элемента.
Индикация функций памяти:
включено: LED 3x мигания.
выключено: LED 1x долгое свечение.
• Ручное управление: нажатием кнопки PROG < 1с.
• Программирование: нажатием кнопки PROG > 1с.
В режиме программирования и удаления светодиод
на устройстве загорается одновременно с каждым
нажатием, что указывает на прием команды.
Режим RF RGB
- функция CIRKUS
Режим RF COLOR
-функция CIRKUS
Режим RF WHITE
- функция световой сценарий 1
- функция световой сценарий 2
- функция световой сценарий 3
- функция световой сценарий 4
- функция восход солнца
- функция закат солнца
- функция Вкл / Выкл
- функция выключить
Режим RF THERM 0-10V
Режим RF THERM 1-10V
Режимы, программирование и управление
Описание режима RF RGB
Этот режим позволяет управлять цветами и яркостью LED RGB ленты.
По умолчанию цвета для кнопки RF передатчика уже установлены.
Прим.: Режимом RF RGB могут управлять только:
- RF элементы управления: RFWB-40, RF KEY и RFIM-40.
- Системные элементы: RF Touch, RF Pilot, eLAN-RF-003 и eLAN-RF-Wi-003.
Программирование
С помощью отвертки
на потенциометре
MODE настройте вы-
бранный режим RF
RGB.
Нажатием кнопки PROG
на элементе RFDA-73M/
RGB (> 1 сек) переве-
дите элемент в режим
программирования. LED
мигает с интервалом в 1
сек.
Нажатие левой верхней
кнопки на RF выключа-
теле запрограммирует
режим RF RGB. Цвета
к позициям кнопок RF
выключателя будут при-
своены автомати-чески.
Нажатием кнопки PROG
на элементе RFDA-73M/
RGB (> 1сек) завершите
режим программирова-
ния (LED погаснет).
Элемент можно комбинировать со всеми системными, управляющими и
другими элементами системы iNELS RF Control a iNELS RF Control2.
К элементу можно присоединить датчики с коммуникационным протоко-
лом iNELS RF Control2(RFIO2).
Cовместимость
1. Адрес № 3.
2. Настройка режимов управления.
3. Адрес № 2.
4. Ручная настройка цветов для
управления MASTER в режиме RF
COLOR.
5. Адрес № 1.
6. Настройка частоты выхода ШИМ
для достижения оптимальной све-
торегулировки.

RGB
LED
strips
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
Function programmable in the RF RGB mode /
Function CIRCUS /
Description of CIRCUS /
In the RF RGB mode, it is possible to activate the CIRCUS function, which enables automatic spillo-
ver of RGB colors.
Activating the function /
RF controllers: start the function by simultaneous short press of the upper right and lower left but-
tons on the RF transmitter. The order of releasing the buttons does not matter.
Terminate the CIRCUS function by pressing any button. This simultaneously activates the RF RGB
mode.
System units:
starting the function is specified in the instruction manual of the given RF control unit.
1 3
2 4
Control /
1 - R - red /
2 - G - green /
3 - B - blue /
4
- MASTER
Setting the brightness of output R, G, B is performed by a long press
of the required button on the RF transmitter.
By a short press of the button on the RF transmitter, the applicable
output to the set brightness switches on/off.
A long press of button 4 - MASTER starts the brightness settings of
all outputs simultaneously. A short press switches on/off all outputs
simultaneously to the set brightness.
Underlined RF address no. 1 listed on the front panel is used to con-
trol the actuator RFDA-73M/RGB with RF control units in the RF RGB
mode.
1
2
3

1 x
3
PROG > 1s
1 x
2
PROG < 1s
1 x
4
1 3
2 4
1
MODE
RF COLOR
Description of RF COLOR mode /
This mode enables control of color and brightness of LED RGB strips.
The colors for the RF controller buttons are not fixed.
Note: The RF COLOR mode can be controlled only by:
- RF controllers: RFWB-40, RF KEY and RFIM-40.
- System units: RF Touch, RF Pilot, eLAN-RF-003 and eLAN-RF-Wi-003.
Programming /
Using a screwdriver on
the MODE potentiom-
eter, set the required RF
COLOR mode.
Press of programming
button on receiver RFDA-
73M/RGB for 1 second
will activate receiver
RFDA-73M/RGB into pro-
gramming mode. LED is
flashing in 1s interval.
Pressing the upper left
button on the RF trans-
mitter programs the RF
COLOR. The position of
buttons is assigned auto-
matically.
Press of programming
button on actuator
RFDA-73M/RGB shorter
then 1 second will fin-
ish programming mode
(LED switches off).
Control /
4
- MASTER
Searching for a color - a long press of the required button of the
RF transmitter starts "spillover of colors". Releasing the button stores
the set color.
Switching on / off of the set color - a short press of the required but-
ton on the RF transmitter.
A short press of button 4 - MASTER switches on/off the color that is
set by potentiometers RED, GREEN and BLUE on the front panel of
the actuator.
A short press of a single button (1, 2 or 3) and consequent long press
of button 4 - MASTER set the brightness of the selected color.
Underlined RF address no. 1 listed on the front panel is used to
control the actuator RFDA-73M/RGB with RF control units in the RF
COLOR mode.
3/10
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [email protected] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: [email protected]om.ua | тел.: [phone]
RU
Беспроводный диммирующий элемент для светодиодных
светильников и лент
UA
Функция настраиваемая в режиме RF RGB
Функция CIRKUS
Описание функции CIRKUS
В режиме RF RGB можно активировать функцию CIRKUS, которая запускает режим автомати-
ческого перемешивания цветов RGB.
Активация функции
Функция активируется одновременным кратким нажатием правой верхней и левой нижней
кнопки на RF управляющем устройстве. Порядок отпускания кнопок значения не имеет.
Отключение функции CIRKUS - нажатием любой кнопки. Это также активирует режим RF
RGB.
Для Системных элементов:
активация функции описана в инструкции для данного элемента.
Управление
красный
зеленый
синий
Настройка яркости R, G, B осуществляется долгим нажатием вы-
бранной кнопки на RF управляющем устройстве.
Кратким нажатием кнопки RF включается / выключается соотве-
ствующий выход для настройки яркости.
Долгое нажатие кнопки 4 - MASTER включит настройку яркости
одновременно всех выходов. Краткое нажатие включит / выклю-
чит одновременно все выходы для настройки яркости.
Для управления RFDA-73M/RGB Системными элементами в режи-
ме RF RGB служит подтверждение RF адреса № 1, нанесенного на
переднюю панель.
Описание режима RF COLOR
Этот режим позволяет управлять цветами и яркостью LED RGB ленты.
Цвета для кнопки RF управляющего устройства заранее не установлены.
Прим.: Режимом RF COLOR могут управлять только:
- RF элементы управления: RFWB-40, RF KEY и RFIM-40.
- Системные элементы: RF Touch, RF Pilot, eLAN-RF-003 a eLAN-RF-Wi-003.
Программирование
Отверткой на потенци-
ометре MODE настрой-
те выбранный режим
RF COLOR.
Нажатием кнопки PROG
на элементе RFDA-73M/
RGB (> 1 сек) переве-
дите элемент в режим
программирования. LED
мигает с интервалом в
1 сек.
Нажатие левой верхней
кнопки на RF выключа-
теле запрограммирует
режим RF COLOR.Пози-
ции кнопок будут при-
своены автоматически.
Нажатием кнопки PROG
на элементе RFDA-73M/
RGB (< 1сек) завершите
режим программирова-
ния (LED погаснет).
Управление
Выбор цвета - долгое нажатие на выбранную кнопку включит
"перетекание цветов". Отпустив кнопку, сохраните цвет.
Вкл. / Выкл. настройки цвета - краткое нажатие выбранной кнопки.
Краткое нажатие кнопки 4 - MASTER включит / выключит цвет,
настроенный потенциометром RED, GREEN и BLUE на передней
панели элемента.
Краткое нажатие кнопки 1, 2 или 3 с последующим долгим на-
жатием кнопки 4 - MASTER настроит яркость выбранного цвета.
Для управления RFDA-73M/RGB Системными элементами в режи-
ме RF COLOR служит подтверждение RF адреса № 1, нанесенного
на переднюю панель.

RGB
LED
strips
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
4/10
Function programmable in the RF COLOR mode /
Function CIRCUS /
Description of CIRCUS /
In the RF COLOR mode, it is possible to activate the CIRCUS function, which enables automatic
spillover of RGB colors.
Activating the function /
RF controllers: start the function by simultaneous short press of the upper right and lower left
buttons on the RF transmitter. The order of releasing the buttons does not matter.
Terminate the CIRCUS function by pressing any button. This simultaneously activates the RF
COLOR mode.
System units:
starting the function is specified in the instruction manual of the given RF control unit.

1 x
2

1 x
1
MODE
2
MODE
3
MODE
PROG < 1s
1 x
31
PROG > 1s
1 x
RF WHITE
Description of mode RF WHITE /
This mode enables use of 3 output channels for connecting 3 independent circuits of single-
color LED strips. RFDA-73M/RGB can be controlled as 3 independent actuators RFDA-71B.
Note: The RF WHITE mode can be controlled only by:
- RF controllers: RFWB-20, RFWB-40, RF KEY, RFIM-20 and RFIM-40.
- System units: RF Touch, RF Pilot, eLAN-RF-003 and eLAN-RF-Wi-003.

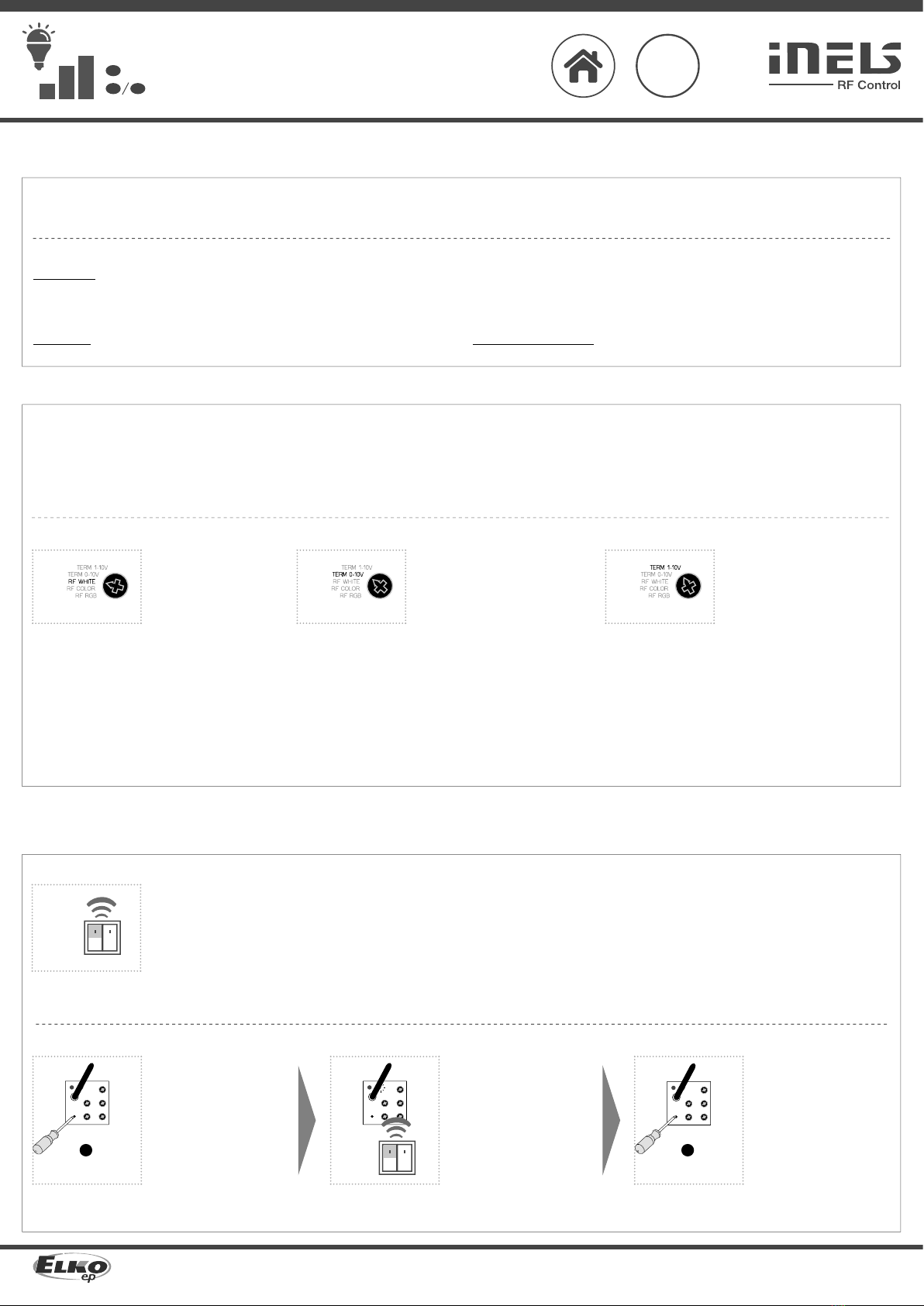

Setting the channel /
Programming channel 1:
Using a screwdriver on the MODE potentiometer, set
the RF WHITE mode.
Programming channel 2:
Using a screwdriver on the MODE potentiometer, set the THERM
0-10V mode.
Upon leaving the programming mode, it is necessary on the
MODE switch to set the RF WHITE mode back.
Programming channel 3:
Using a screwdriver on the MODE potentiometer, set the THERM
1-10V mode.
Upon leaving the programming mode, it is necessary on the
MODE switch to set the RF WHITE mode back.
Function programmable in the RF WHITE mode /
Light scene function 1/
Description of light scene 1 /
a) By pressing the programmed button for less than 0.5 s, the light illuminates; it
goes out by pressing again.
b) By pressing the programmed button for more than 0.5 s, fluid brightness regu-
lation will occur. After releasing the button, the brightness level is saved in the
memory, and pressing the button shortly later will switch the light on /off to
this intensity.
c) It is possible to readjust the change in intensity at any time by a long press of
the programmed button.
The actuator remembers the adjusted value even after disconnecting from the
power supply.
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
flashing in 1s interval.
A press of your selected button
on the RF transmitter assigns
the function light scene 1.
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will fin-
ish programming mode. The
LED lights up according to the
pre-set memory function.
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [email protected] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: [email protected]om.ua | тел.: [phone]
RU
Беспроводный диммирующий элемент для светодиодных
светильников и лент
UA
Функции настраиваемые в режиме RF COLOR
Функция CIRKUS
Описание функции CIRKUS
В режиме RF COLOR можно активировать функцию CIRKUS, которая запускает режим
автоматического переливания цветов RGB.
Активация функции
Функция активируется одновременным кратким нажатием правой верхней и левой нижней
кнопки на RF управляющем устройстве. Порядок отпускания кнопок значения не имеет.
Отключение функции CIRKUS - нажатием любой кнопки. Это также активирует режим RF
COLOR.
Для Системных элементов: активация функции описана в инструкции для данного элемента.
Описание режима RF WHITE
Этот режим позволяет использовать 3 входных канала для подключения 3 независимых кон-
туров одноцветных LED лент. RFDA-73M/RGB может управлять как 3 независимых элемента
RFDA-71B.
Прим.: Режимом RF WHITE могут управлять:
- RF элементы управления: RFWB-20, RFWB-40, RF KEY, RFIM-20 и RFIM-40.
- Системные элементы: RF Touch, RF Pilot, eLAN-RF-003 и eLAN-RF-Wi-003.
Настройка каналов
Программирование канала 1:
С помощью отвертки на потенциометре MODE уста-
новите режим RF WHITE. Программирование канала 2:
С помощью отвертки на потенциометре MODE установите ре-
жим THERM 0-10V.
По завершению режима программирования необходимо на
потенциометре MODE опять установить режим RF WHITE.
Программирование канала 3:
С помощью отвертки на потенциометре MODE установите ре-
жим THERM 1-10V.
По завершению режима программирования необходимо на
потенциометре MODE опять установить режим RF WHITE.
Функции настраиваемые в режиме RF WHITE
Функция "Световой сценарий 1"
Описание функции "Световой сценарий 1"
a) Нажатие программирующей кнопки менее 0.5 сек включит светильник, по-
вторное нажатие - выключит.
b) Удержание программирующей кнопки дольше 0.5 сек включит плавную
регулировку яркости. При отпускании кнопки, яркость света сохранится в
памяти. Дальнейшие краткие нажатия включат / выключат свет с выбранной
яркостью.
c) Яркость света можно в любое время перенастроить, нажав и удерживая
программирующую кнопку.
При отключении питания, устройство запоминает настройки яркости.
Программирование
Нажатием кнопки PROG на
элементе RFDA-73M/RGB
(> 1 сек) переведите элемент
в режим программирования.
LED мигает с интервалом в
1 сек.
Нажатие выбранной кнопки на
RF выключателе добавит функ-
цию "Светой сценарий 1".
Нажатием кнопки PROG на
элементе RFDA-73M/RGB
(< 1 сек) завершите режим
программирования. LED за-
горается в соответствии с
установленной функцией
памяти.

RGB
LED
strips
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
5/10

1 x
Light scene function 2 /
Description of light scene 2 /
a) By pressing the programmed button for less than 3 s, the light illuminates; it
goes out by pressing again.
b) In order to limit undesirable control of brightness, fluid brightness control oc-
curs only by pressing a programmed button for over 3 s. After releasing the but-
ton, the brightness level is saved in the memory, and pressing the button shortly
later will switch the light on/off to this intensity.
c) It is possible to readjust the change in intensity at any time by pressing the
programmed button for over 3 s.
The actuator remembers the adjusted value even after disconnecting from the
power supply.

1 x

1 x
2

3 x
1
PROG > 1s
1 x PROG < 1s 1 x
3
Light scene function 3 /
Description of light scene 3 /
a) By pressing the programmed button for less than 0.5 s, the light fluidly illumi-
nates for a period of 3 s (at 100% brightness). By pressing the button shortly
again, the light will continuously switch off for 3 seconds.
b) By pressing the programmed button for more than 0.5 s, fluid brightness regu-
lation will occur. After releasing the button, the brightness level is saved in the
memory, and pressing the button shortly later will switch the light on /off to
this intensity.
c) It is possible to readjust the change in intensity at any time by a long press of
the programmed button.
The actuator remembers the adjusted value even after disconnecting from the
power supply.
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
flashing in 1s interval.
Three presses of your selected
button on the RF transmitter as-
signs the function light scene 3
(must be a lapse of 1 s between
individual presses).
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will fin-
ish programming mode. The
LED lights up according to the
pre-set memory function.
Light scene function 4 /
Description of light scene 4 /
a) By pressing the programmed button for less than 0.5 s, the light illuminates.
By pressing the button shortly again, the light will continuously switch off for
3 seconds (at 100% brightness).
b) By pressing the programmed button for more than 0.5 s, fluid brightness regu-
lation will occur. After releasing the button, the brightness level is saved in the
memory, and pressing the button shortly later will switch the light on /off to
this intensity.
c) It is possible to readjust the change in intensity at any time by a long press of
the programmed button.
The actuator remembers the adjusted value even after disconnecting from the
power supply.
PROG < 1s
1 x
31
PROG > 1s
1 x
2

2 x
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
flashing in 1s interval.
Two presses of your selected
button on the RF transmitter as-
signs the function light scene 2
(must be a lapse of 1 s between
individual presses).
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will fin-
ish programming mode. The
LED lights up according to the
pre-set memory function.
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [email protected] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: [email protected]om.ua | тел.: [phone]
RU
Беспроводный диммирующий элемент для светодиодных
светильников и лент
UA
Функция "Световой сценарий 2"
Описание функции "Световой сценарий 2"
a) Нажатие программирующей кнопки менее 3 сек включит светильник, по-
вторное нажатие - выключит.
b) Удержание программирующей кнопки дольше 3 сек включит плавную ре-
гулировку яркости. При отпускании кнопки, яркость света сохранится в па-
мяти. Дальнейшие краткие нажатия включат / выключат свет с выбранной
яркостью.
c) Яркость света можно в любое время перенастроить, нажав и удерживая
программирующую кнопку дольше 3 сек.
При отключении питания, элемент запоминает настройки яркости.
Функция "Световой сценарий 3"
Описание функции "Световой сценарий 3"
a) Нажатие программирующей кнопки менее 0.5 сек: свет плавно разгорится
в течении 3 сек (до 100% яркости). Повторное краткое нажатие: свет плавно
погаснет в течении 3 сек.
b) Удержание программирующей кнопки дольше 0.5 сек включит плавную
регулировку яркости. При отпускании кнопки, яркость света сохранится в
памяти. Дальнейшие краткие нажатия включат / выключат свет с выбранной
яркостью.
c) Яркость света можно в любое время перенастроить, нажав и удерживая
программирующую кнопку.
При отключении питания, элемент запоминает настройки яркости.
Программирование
Нажатием кнопки PROG на
элементе RFDA-73M/RGB
(> 1 сек) переведите элемент
в режим программирования.
LED мигает с интервалом в
1 сек.
Три нажатия выбранной кнопки
на RF выключателе (с интер-
валом не более 1 сек) добавит
функцию "Световой сценарий 3".
Нажатием кнопки PROG на
элементе RFDA-73M/RGB
(< 1 сек) завершите режим
программирования. LED за-
горается в соответствии с
установленной функцией
памяти.
Функция "Световой сценарий 4"
Описание функции "Световой сценарий 4"
a) Нажатие программирующей кнопки менее 0.5 сек включит свет. Повторное
краткое нажатие: свет плавно погаснет в течении 3 сек (от 100% яркости).
b) Удержание программирующей кнопки дольше 0.5 сек включит плавную
регулировку яркости. При отпускании кнопки, яркость света сохранится в
памяти. Дальнейшие краткие нажатия включат / выключат свет с выбранной
яркостью.
c) Яркость света можно в любое время перенастроить, нажав и удерживая
программирующую кнопку.
При отключении питания, элемент запоминает настройки яркости.
Программирование
Нажатием кнопки PROG на
элементе RFDA-73M/RGB
(> 1 сек) переведите элемент
в режим программирования.
LED мигает с интервалом в
1 с.
Два нажатия выбранной кнопки
на RF выключателе (с интер-
валом не более 1 сек) добавит
функцию "Световой сценарий 2".
Нажатием кнопки PROG на
элементе RFDA-73M/RGB
(< 1 сек) завершите режим
программирования. LED за-
горается в соответствии с
установленной функцией
памяти.

RGB
LED
strips
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
2

4 x
1
PROG > 1s
1 x PROG < 1s 1 x
3
6/10
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
flashing in 1s interval.
Four presses of your selected
button on the RF transmitter as-
signs the function light scene 4
(must be a lapse of 1 s between
individual presses).
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will fin-
ish programming mode. The
LED lights up according to the
pre-set memory function.

1 x
2

5 x
1
PROG > 1s
1 x PROG > 5s
1 x
3
PROG < 1s
1 x
54

1x
t = 2s . . . 30min.

Function sunrise /
Description of sunrise function /
After pressing the programmed button, the light begins to illuminate in the pro-
grammed time interval in a range of 2 seconds to 30 minutes.
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
flashing in 1s interval.
Assignment of the sunrise
function is performed by
five presses of the selected
button on the RF transmitter
(must be a lapse of 1 s be-
tween individual presses).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval. After releasing the
button, the time of the sun-
rise function begins to count
down (period of complete il-
lumination of the light).
After the desired time has
elapsed, the timing mode
ends by pressing the but-
ton on the RF transmitter, to
which the sunrise function is
assigned. This stores the set
time interval into the actuator
memory.
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will fin-
ish programming mode. The
LED lights up according to the
pre-set memory function.
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [email protected] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: [email protected]om.ua | тел.: [phone]
RU
Беспроводный диммирующий элемент для светодиодных
светильников и лент
UA
Программирование
Нажатием кнопки PROG на
элементе RFDA-73M/RGB
(> 1 сек) переведите эле-
мент в режим программиро-
вания. LED мигает с интерва-
лом в 1 сек.
Четыре нажатия выбранной
кнопки на RF выключателе (с
интервалом не более 1 сек)
добавит функцию "Световой
сценарий 4".
Нажатием кнопки PROG на
элементе RFDA-73M/RGB
(< 1 сек) завершите режим
программирования. LED за-
горается в соответствии с
установленной функцией
памяти.
Функция "Восход солнца"
Описание функции "Восход солнца"
После нажатия программирующей кнопки на RF выключателе, свет начнет по-
степенно разгораться в течение настроенного временного интервала (от 2
сек. до 30 минут).
Программирование
Нажатием кнопки PROG на
элементе RFDA-73M/RGB
(> 1 сек) переведите эле-
мент в режим программиро-
вания. LED мигает с интерва-
лом в 1 сек.
Добавление функции "Вос-
ход солнца" осуществляет-
ся 5-кратным нажатием (с
интервалом не более 1 сек)
выбранной кнопки на RF вы-
ключателе.
Удержание кнопки PROG
(> 5 cек) переведет элемент
во временной режим. LED 2
раза мигнет в секудных ин-
тервалах. При отпускании
кнопки, начнется отсчет
времени выхода солнца
(времени полного разгора-
ния светильника).
После завершения выбора
времени на таймере, ыйдите
из временного режима на-
жатием на RF выключателе
кнопки, к которой добавле-
на функция "восход солнца".
Настроенный часовой ин-
тервал сохранится в памяти
элемента.
Завершите программиро-
вание нажатием (< 1 cек)
кнопки PROG на элементе
RFDA-73M/RGB. LED заго-
рается в соответствии с
установленной функцией
памяти.

RGB
LED
strips
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic

1 x
2

6 x
1
PROG > 1s
1 x PROG > 5s 1 x
3
7/10
Function sunset /
Description of sunset function /
After pressing the programmed button, the light begins to dim in the pro-
grammed time interval in a range of 2 seconds to 30 minutes.
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
flashing in 1s interval.
Assignment of the sunset
function is performed by six
presses of the selected but-
ton on the RF transmitter
(must be a lapse of 1 s be-
tween individual presses).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval. After releasing the
button, the time of the sun-
set function begins to count
down (period of complete
dimming of the light).

1 x
2

7 x
1
PROG > 1s
1 x PROG < 1s 1 x
3
PROG < 1s
1 x
54

1 x
t = 2s . . . 30min.

After the desired time has
elapsed, the timing mode
ends by pressing the but-
ton on the RF transmitter, to
which the sunset function is
assigned. This stores the set
time interval into the actuator
memory.
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will fin-
ish programming mode. The
LED lights up according to the

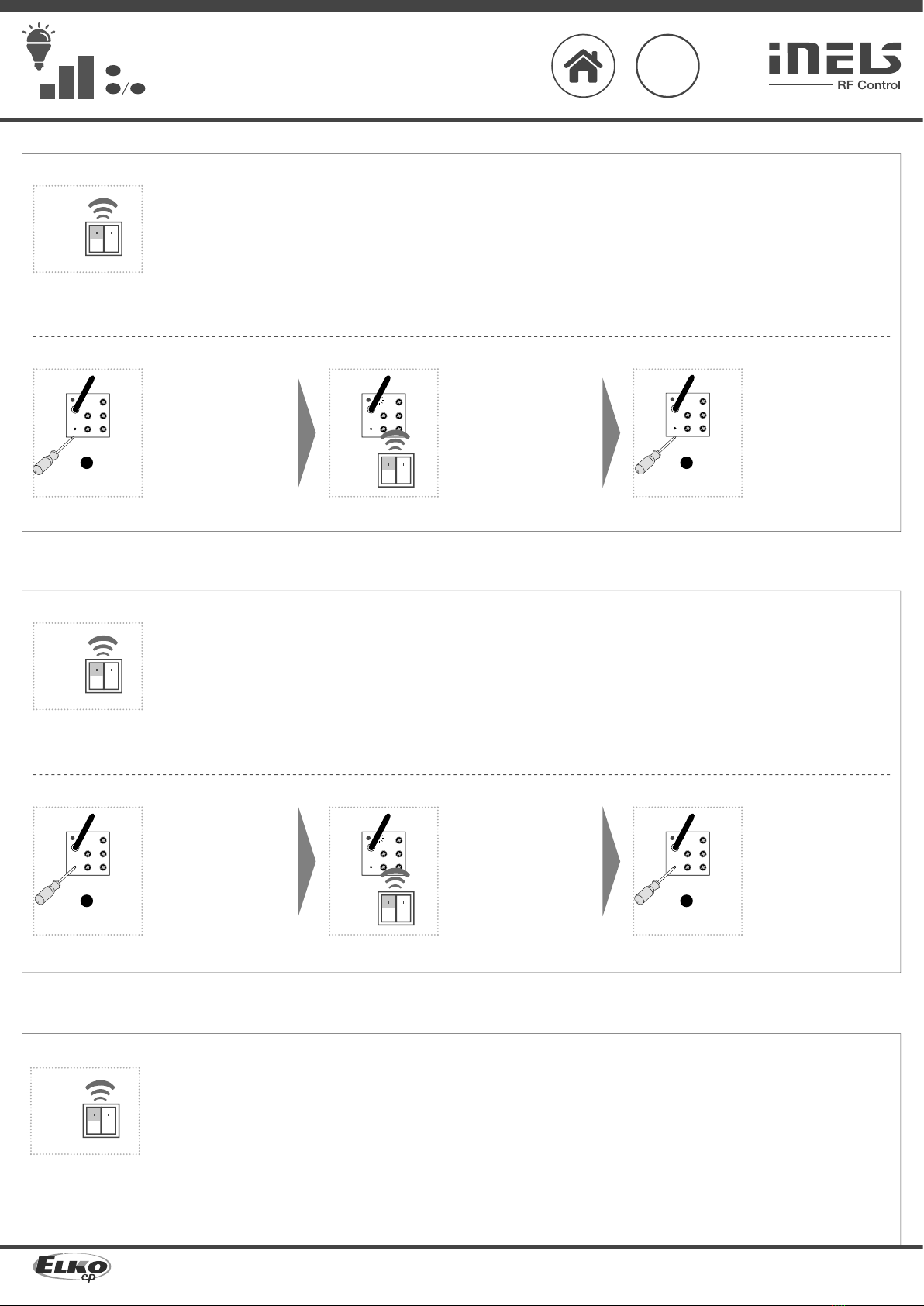

pre-set memory function.
Function ON/OFF /
Description of ON/OFF /
If the light is switched off, pressing the programmed button will switch it on. If the
light is switched on, pressing the programmed button will switch it off.
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
flashing in 1s interval.
Seven presses of your selected
button on the RF transmitter
assigns the function ON/OFF
(must be a lapse of 1 s between
individual presses).
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will fin-
ish programming mode. The
LED lights up according to the
pre-set memory function.
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [email protected] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: [email protected]om.ua | тел.: [phone]
RU
Беспроводный диммирующий элемент для светодиодных
светильников и лент
UA
Функция "Закат солнца"
Описание функции "Закат солнца"
После нажатия программирующей кнопки на RF выключателе, свет начнет по-
степенно гаснуть в течение настроенного временного интервала (от 2 сек. до
30 минут).
Программирование
Нажатием кнопки PROG на
элементе RFDA-73M/RGB
(> 1 сек) переведите эле-
мент в режим программиро-
вания. LED мигает с интерва-
лом в 1 сек.
Добавление функции "За-
кат солнца" осуществляет-
ся 6-кратным нажатием (с
интервалом не более 1 сек)
выбранной кнопки на RF вы-
ключателе.
Удержание кнопки PROG
(> 5 cек) переведет элемент
во временной режим. LED
2 раза мигнет в секудных
интервалах. При отпуска-
нии кнопки, начнется от-
счет времени заката солнца
(времени полного угасания
светильника).
После завершения выбора
времени на таймере, выйди-
те из временного режима
нажатием на RF выключате-
ле кнопки, к которой добав-
лена функция "закат солнца".
Настроенный часовой ин-
тервал сохранится в памяти
элемента.
Завершите программиро-
вание нажатием (< 1 cек)
кнопки PROG на элементе
RFDA-73M/RGB. LED заго-
рается в соответствии с
установленной функцией
памяти.
Функция ON/OFF
Описание функции ON/OFF
Если освещение выключено, включите его нажатием программирующей
кнопки. Если освещение включено, выключите его нажатием программиру-
ющей кнопки.
Программирование
Нажатием кнопки PROG на
элементе RFDA-73M/RGB
(> 1 сек) переведите эле-
мент в режим программиро-
вания. LED мигает с интерва-
лом в 1 сек.
Добавление функции ON/OFF
осуществляется 7-кратным на-
жатием (с интервалом не бо-
лее 1сек) выбранной кнопки
на RF выключателе.
Нажатием кнопки PROG на
элементе RFDA-73M/RGB
(< 1 сек) завершите режим
программирования. LED за-
горается в соответствии с
установленной функцией
памяти.

RGB
LED
strips
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
8/10

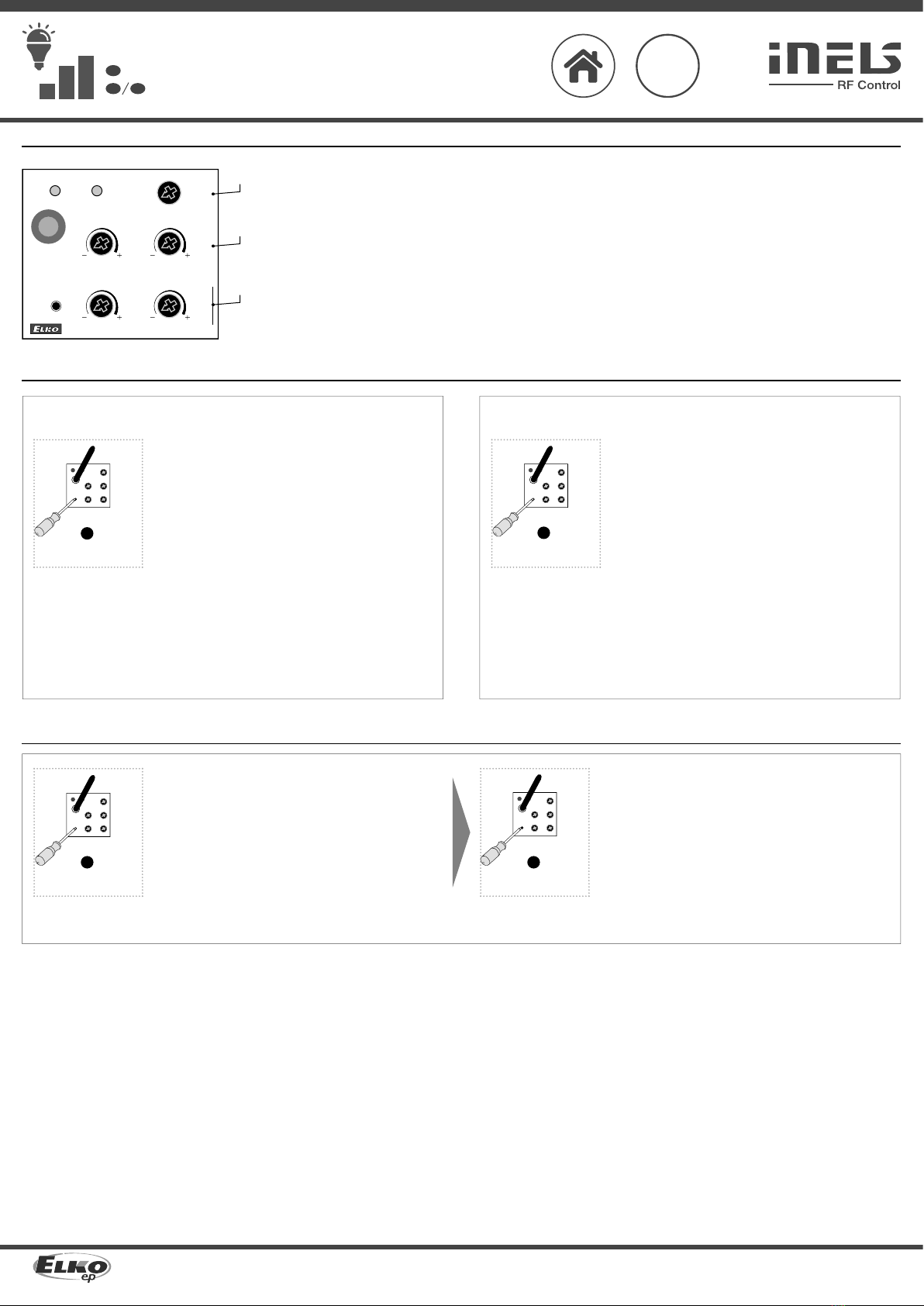

MODE
MODE
THERM 0-10V
Description of mode THERM 0-10V /
The mode is used to control the actuator by analog inputs 0 - 10 V by using the DAC3-
04M or DAC3-04B. It is therefore possible to combine and control LED strips via iNELS.
Programming /
Using a screwdriver on the MODE potentiometer, set the THERM 0 - 10 V mode.
THERM 1-10V
Description of mode THERM 1-10V /
The mode is used to control the actuator by analog inputs 1 - 10 V by using the DAC3-
04M or DAC3-04B. It is therefore possible to combine and control LED strips via iNELS.
Programming /
Using a screwdriver on the MODE potentiometer, set the THERM 1 - 10 V mode.

1 x
Function switch off /
Description of switch o /
The dimmer output switches off by pressing the button.
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
flashing in 1s interval.
Eight presses of selected but-
ton on the RF transmitter as-
signs the function OFF (must be
a lapse of 1s between individual
presses).
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will fin-
ish programming mode. The
LED lights up according to the
pre-set memory function.
2

8 x
1
PROG > 1s
1 x PROG < 1s 1 x
3
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [email protected] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: [email protected]om.ua | тел.: [phone]
RU
Беспроводный диммирующий элемент для светодиодных
светильников и лент
UA
Описание режима THERM 0-10V
Режим служит для управления элементами посредством аналоговых вхо-
дов 0 - 10V с помощью DAC3-04M или DAC3-04B. Их можно комбинировать и
управлять LED лентами через iNELS.
Программирование
С помощью отвертки на потенциометре MODE выставьте выбранный режим
THERM 0-10V.
Описание режима THERM 1-10V/
Режим служит для управления элементами посредством аналоговых вхо-
дов 1 - 10V с помощью DAC3-04M или DAC3-04B. Их можно комбинировать и
управлять LED лентами через iNELS.
Программирование
С помощью отвертки на потенциометре MODE выставьте выбранный режим
THERM 1-10V.
Нажатием кнопки Prog на
элементе RFDA-73M/RGB
(> 1 сек.) переведите эле-
мент в режим программиро-
вания. LED мигает с интерва-
лом в 1 сек.
Добавление функции OFF осу-
ществляется 8-кратным нажа-
тием (с интервалом не более
1 сек) выбранной кнопки на RF
выключателе.
Завершите программиро-
вание нажатием (< 1 cек)
программной кнопки на
элементе RFDA-73M/RGB.
LED загорается в соот-
ветствии с установленной
функцией памяти.
Описание функции "выключить"
Выход диммера размыкается нажатием кнопки.
Программирование
Kikapcsolás funkció

RGB
LED
strips
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
RFDA-73M/RGB
Un STAT.
MODE
RED GREEN
BLUE FREQ.
PROG
TERM 1-10V
TERM 1-10V
RF WHITE
RF COLOR
RF RGB
1:011111 2:011112 3:011113
9/10
PROG > 5s
1 x PROG > 8s
1 x

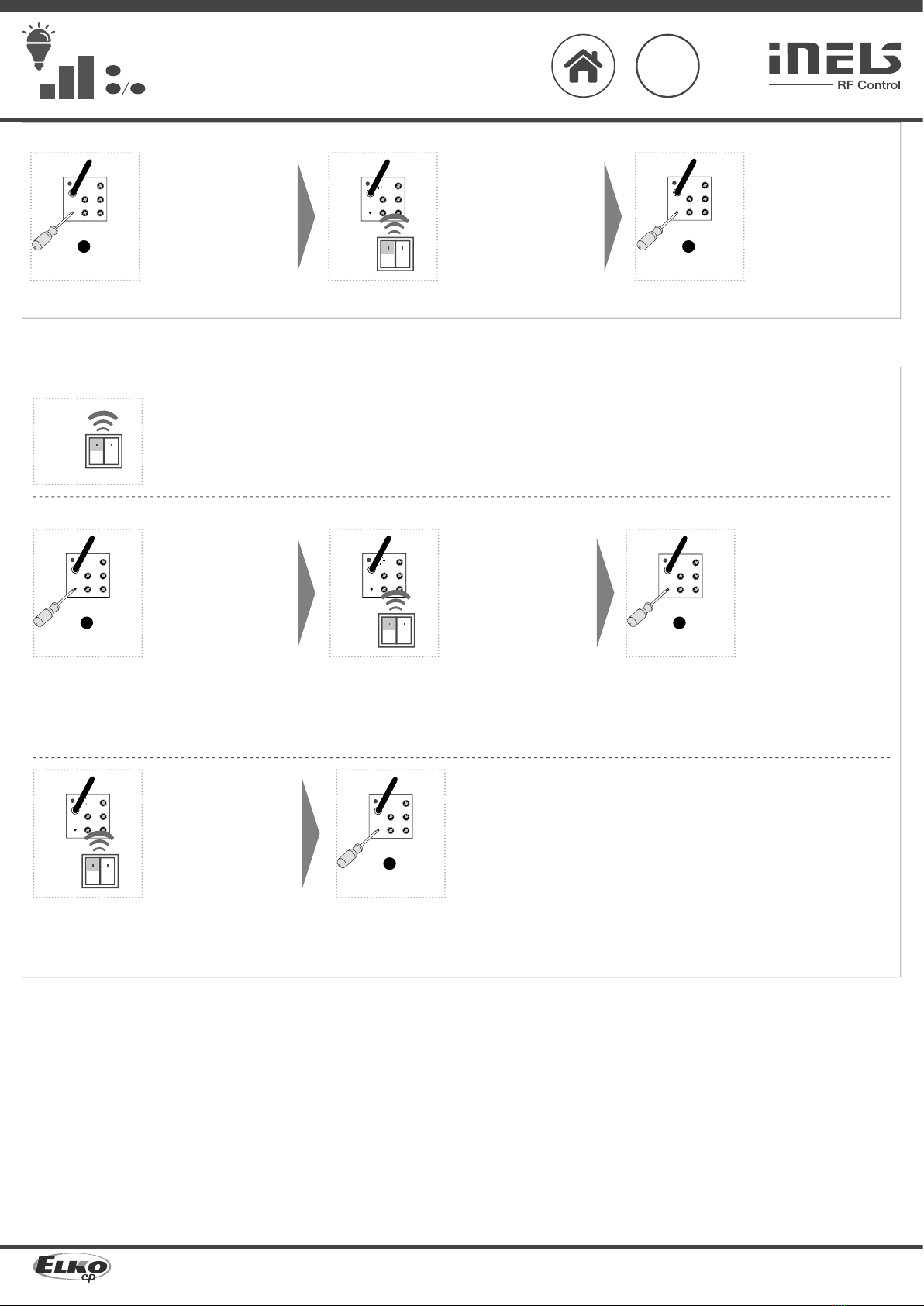

Programming with RF control units /
address 3 /
address 2 /
address 1 /
Underlined address no. 1 listed on the front of the actuator is used
for programming and controlling actuators by RF control units in
the modes RF RBG and RF COLOR.
RF addresses 1, 2 and 3 listed on the front panel of the actuator
are used for programming and control in the mode RF WHITE for
individual channels 1, 2 and 3.
Delete actuator /
Deleting one position of the transmitter / Deleting the entire memory /
By pressing the programming button on the actuator for 5 sec-
onds, deletion of one transmitter activates. LED flashs 4x in each
1s interval.
Pressing the required button on the transmitter deletes it from
the actuator's memory.
To confirm deletion, the LED will confirm with a flash long and
the component returns to the operating mode. The memory
status is not indicated.
Deletion does not affect the pre-set memory function.
By pressing the programming button on the actuator for 8 sec-
onds, deletion occurs of the actuator's entire memory. LED
flashs 4x in each 1s interval. The actuator goes into the pro-
gramming mode, the LED flashes in 0.5s intervals (max. 4 min.).
You can return to the operating mode by pressing the Prog but-
ton for less than 1s. The LED lights up according to the pre-set
memory function and the component returns to the operating
mode.
Deletion does not affect the pre-set memory function.
Selecting the memory function /
• Memory function on:
- For functions 1-4, 7, 8, used to store the last state of the relay output before a power supply
failure, changing the state of the output relay is written to the memory 15s after the change
is made.
- For function 5, 6, the target state of the output relay is instantly written to the memory after
the timing of the delay had been entered, after the power supply is reconnected, the output
relay is set to the target state.
• Memory function off:
When the power supply is reconnected, the output remains off.
Press of programming button on receiver RFDA-73M/RGB for
1 second will activate receiver RFDA-73M/RGB into programming
mode. LED is flashing in 1s interval.
Pressing the programming button on the RFDA-73M/RGB receiv-
er for less than 1 second will finish the programming mode, this
will reverse the memory function. The LED lights up according to
the current pre-set memory function. The set memory function
is saved.
Every other change is made in the same way.
1
PROG > 1s
1 x PROG < 1s 1 x
2
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [email protected] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: [email protected]om.ua | тел.: [phone]
RU
Беспроводный диммирующий элемент для светодиодных
светильников и лент
UA
Программирование системных элементов
адрес 3
адрес 2
адрес 1
Для программирования и управления Системными элемента-
ми в режимах RF RGB и RF COLOR служит подтверждение адре-
са № 1, размещенного на передней панели устройства.
Для программирования и управления в режиме RF WHITE для
отдельных каналов 1, 2 и 3 используются RF адреса № 1, 2 и 3,
размещенные на передней панели элемента.
Удаление элементов
Удаление одной позиции Очистка всей памяти
Нажатие кнопки Prog на элементе RFDA-73M/RGB (> 5 сек)
активирует удаление одного элемента управления. Сигналь-
ная ЛЕД мелкнет 4 зара в секундном интервале.
Нажатие кнопки на элементе управления удалит его из па-
мяти. В качестве подтверждения удаления из памяти све-
тодиод мигнет длинным импульсом и элемент вернется в
рабочее состояние. Состояние памяти не включено.
Удаление не влияет на настроенную функцию памяти.
Нажатие кнопки Prog на элементе RFDA-73M/RGB (> 8 сек)
очистит всю память элемента. Сигнальная ЛЕД мелкнет 4
зара в секундном интервале.
Элемент перейдет в программирующий режим. LED мигает с
интервалом 0.5 сек (макс. 4 мин.).
Нажатием кнопки Prog (< 1 сек) вернитесь в рабочий режим.
LED загорится в соответствии с установленной функцией
памяти и элемент вернется в рабочий режим.
Удаление не влияет на настроенную функцию памяти.
Выбор функции памяти
Нажатием кнопки Prog на элементе RFDA-73M/RGB (>1сек.)
переведите элемент в режим программирования. LED мигает
с интервалом в 1 сек.
Нажатие и удержание программирующей кнопки на элементе
RFDA-73M/RGB менее 1 секунды завершит режим программи-
рования, что изменит функцию памяти на противоположную.
LED загорится в соответствии с актуальной функцией памяти.
Настроенная функция памяти сохраняется. Каждое дальней-
шее изменение настроек проводится аналогичным способом.
• Функция памяти включена:
- Функция 1-4, 7, 8 служит для сохранения последнего состояния релейного выхода перед
отключением напряжения питания. Изменение состояния выхода будет записано через
15 сек. после изменения.
- Для функций 5, 6 текущее состояние выхода будет записано в память сразу после исте-
чения времени задержки. При последующем включении питания, сохраненное в памяти
состояние выхода, будет восстановлено.
• Функции памяти отключена:
После повторного подключения питания выход остается выключенным.

RGB
LED
strips
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
10/10
Warning
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing. Instal-
lation and connection can be carried out only by a person with adequate professional qualification upon under-
standing this instruction manual and functions of the device, and while observing all valid regulations. Trouble-free
function of the device also depends on transportation, storing and handling. In case you notice any sign of damage,
deformation, malfunction or missing part, do not install this device and return it to its seller. It is necessary to treat
this product and its parts as electronic waste after its lifetime is terminated. Before starting installation, make sure
that all wires, connected parts or terminals are de-energized. While mounting and servicing observe safety regula-
tions, norms, directives and professional, and export regulations for working with electrical devices. Do not touch
parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe correct location of
RF components in a building where the installation is taking place. RF Control is designated only for mounting in
interiors. Devices are not designated for installation into exteriors and humid spaces. The must not be installed into
metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is then impossible.
RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an obstruction, inter-
fered, battery of the transceiver can get flat etc. and thus disable remote control.
Technical parameters /
Supplyterminals:
Supplyvoltage:
Maximum power without load:
Output
Dimmed load:
Number of channels:
Rated current:
Peak current:
Switching voltage:
Control
RF by command from the transmitter:
Ext. signal:
Rangein open space:
Output for RF antenna:
Load capacity of output +10V:
Other data
Operating temperature:
Storagetemperature:
Working position:
Mounting:
Protection:
Contamination degree:
Cross-section of connecting wires (mm2):
Dimensions:
Weight:
Related standards:
* Max Tightening Torque for antenna connector is 0.56 Nm.
Attention:
When you instal iNELS RF Control system, you have to keep minimal distance 1 cm between each
units.
Between the individual commands must be an interval of at least 1s.
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [email protected] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: [email protected]om.ua | тел.: [phone]
RU
Беспроводный диммирующий элемент для светодиодных
светильников и лент
UA
Внимание
Инструкция по монтажу и подключению оборудования является неотъемлемой частью комплектации товара.
Монтаж и подсоединение к электросети должны осуществлять специалисты, имеющие соответствующую про-
фессиональную квалификацию, при условии соблюдения всех действующих предписаний и подробно озна-
комившись с настоящей инструкцией и принципом работы оборудования. Надежность работы оборудования
обеспечивается также соответствующей транспортировкой, складированием и обращением с ним. В случае об-
наружения любого визуального дефекта, деформации, отсутствия какой-либо части, а также нефункциональности,
оборудование подлежит рекламации у продавца. Запрещается его установка при вышеперечисленных дефектах.
С отработавшим свой срок службы оборудованием и отдельными его частями надлежит обращаться как с электри-
ческим ломом, который подлежит утилизации. Перед установкой необходимо убедиться, что все присоединяемые
проводники, клеммы, нагрузочные приборы обесточены. При установке и обслуживании необходимо соблюдать
все меры предосторожности, нормы, предписания и профессиональные положения о работе с электрооборудо-
ванием. В связи с риском для здоровья не прикасайтесь к находящимся под напряжением частям оборудования.
В зависимости от способности пропускать радиочастотные сигналы, правильно выбирайте место расположения
радиочастотных компонентов в здании, в котором будет устанавливаться оборудование. Радиочастотная система
предназначена для установки внутри помещений. Оборудование не предназначено для установки вне закрытых
помещений и помещениях с повышенной влажностью. Его также нельзя устанавливать в металлические распре-
делительные шкафы и пластиковые шкафы с металлическими дверками. В случае установки оборудования в выше-
указанных местах ограничивается радиус действия радиочастотного сигнала. Не используйте устройства вблизи
источника высокочастотных помех. Не рекомендуется применять радиочастотную систему для управления обору-
дованием, обеспечивающим функции жизнедеятельности или для управления оборудованием, имеющим степень
риска, как например, водяные насосы, электрообогреватели без термостата, лифты и т.п., так как радиочастотная
передача может быть экранирована препятствием, находится под воздействием помех. Аккумулятор передатчика
может быть разряжен, что делает дистанционное управление невозможным.
Un+, GND
12-24 VDC stabilized / стабилизированное
0.8 W
LEDstrip / лента 12V, 24Vwith common anode / с общим анодом;
RGBLEDstrip / лента 12V, 24Vwith common anode / с общим анодом
3
3x5A
3x10 A
Un
866 MHz, 868 MHz, 916 MHz
0-10 V, 1-10 V
up to / до 160 m
SMA connector / коннектор *
10 mA
-20 ... + 50 °C
-30... + 70°C
any / произвольное
DIN rail / рейка EN 60715
IP 20 from front panel / с передней панели
2
max./макс 1x2.5, max./макс 2x1.5 / with ahollow/с гильзой max./макс 1x2.5
90 x 52 x 65 mm
130g
EN 60730-1; EN 60730-2-11
Технические параметры
Клеммы питания:
Напряжение питания:
Макс.мощность без нагрузки:
Выход
Диммируемая нагрузка:
Количество каналов:
Номинальный ток:
Максимальный ток:
Коммутируем.напряжение:
Управление
RF командой:
Внешним сигналом:
Дистанц.на открытом пр-ве (м):
Выход для антенны RF:
Нагружаемость выхода +10V:
Другие данные
Рабочая температура:
Складская температура:
Рабочее положение:
Монтаж:
Степень защиты:
Степень загрязнения:
Сечение проводов (мм2):
Размер (мм):
Вес (Гр):
Нормы соотвествия:
* Макс. крутящий момент коннектора антенны: 0.56 Нм.
Внимание:
Минимальное расстояние между элементами системы iNELS RF Control при их сопряжении
должно составлять не меньше 1 см.
Между отдельными командами должна быть пауза не менее 1 секунды.
