Elko inels RFSAI-62B/230V User manual

02-8/2018 Rev.1
RFSAI-62B
Dual Band wireless switching component input button
EN
Made in Czech Republic
Characteristics /
• Switching component with 2 relay outputs are used to control appliances and lights. Internal
terminals can connect two existing buttons in the wiring.
• They can be combined with detectors, controllers, iNELS RF Control or system components..
• The BOX design lets you mount it right in an installation box, a ceiling or controlled appliance
cover.
• It enables connection of the switched load up to 2x 8 A (2x 2 000 W).
• Function: button, impulse relay and time function of delayed start or return with time setting
range of 2s-60min. It is possible to assign any function to each output relay.
• External button is programmed as a wireless button.
• Input is not galvanic isolated!
• Each output can be controlled by up to 12/12 channels (1 channel represents 1 button on the
controller).
• The programming button on the unit is also used for manual control of the output.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control2(RFIO2), it is possible to set the repeater function
via the RFAF/USB service device.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO2that support this feature.
• Communication frequency with bidirectional protocol iNELS RF Control (RFIO2).

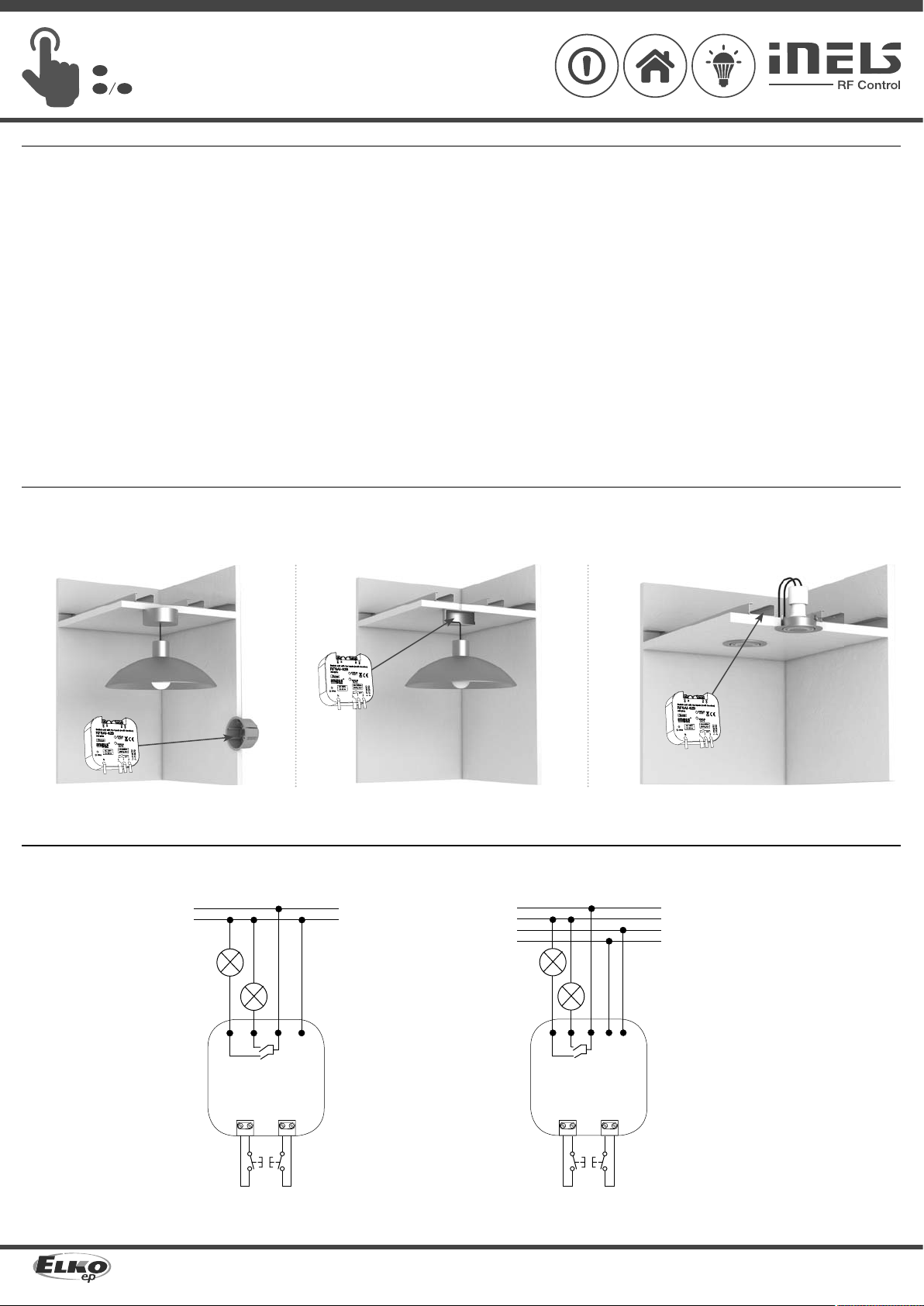

Assembly /
Connection /
mounting in an installation box /
(even under the existing button / switch)
mounting into the light cover / ceiling mounted /
RFSAI-62B/230V
RFSAI-62B/120V
RFSAI-62B/24V
1/7
L
N
L N
12
12-24 AC/DC
L
N
A2 A1
12
RU
Двухканальный беспроводной коммутирующий элемент
с входом под кнопку
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [e-mail] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
UA
Характеристики
• Коммутирующий элемент с двумя выходными реле служит для управления электроприборами и
источниками света. К внешним клеммам можно подключить две имеющиеся в электропроводке
кнопки.
• Можно комбинировать с Датчиками, Управляющими или Системными элементами iNELS RF Control.
• Исполнение BOX для монтажа непосредственно в монтажную коробку, в потолок или в корпус
управляемого устройства.
• Позволяет подключать коммутируемую нагрузку до 2x 8 A (2x 2 000 W).
• Функции: кнопка, импульсное реле и временная функция отложенного включения или выклю-
чения с временной настройкой 2 сек - 60 мин. К каждому входному реле можно добавить вы-
бранную функцию.
• Внешняя кнопка запрограммирована как беспроводная.
• Вход гальванически не изолирован.
• Каждый из выходов может управляться до 12/12 каналами (1 канал соотвествует одной кнопке на
управляющем элементе).
• Кнопка Prog на элементе также служит для ручного управления выходом.
• Состояние памяти может быть восстановлено в случае сбоя питания.
• В элементах, обозначенных как iNELS RF Control2(RFIO2) можно настроить функцию репитера (по-
вторителя сигнала) с помощью сервисного устройства RFAF/USB.
• Дистанция до 200 м (на открытом пространстве), в случае недостаточного сигнала, можно
использовать повторитель сигнала RFRP-20 или элементы с протоколом RFIO2, которые
поддерживают данную функцию.
• Рабочая частота сигнала с двусторонним протоколом iNELS RF Control2(RFIO2).
Монтаж
Подключение
установка в монтажную коробку
(под существующую кнопку / выключатель)
монтаж в корпус светильника монтаж в потолок

02-8/2018 Rev.1
RFSAI-62B
Dual Band wireless switching component input button
EN
Made in Czech Republic
☺
☺
☺
☺

RFRP-20
☺
Radio frequency signal penetration through various construction materials /
60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %
brick walls wooden structures
with plaster boards
reinforced
concrete metal partitions common glass
For more information, see“Installation manual iNELS RF Control”:
http://www.elkoep.com/catalogs-and-brochures
Indication, manual control /
button /
terminal board /
LED OUT1
• Terminal board - connection for external button.
• LED STATUS OUT1 - device status indication for channel 1,
LED STATUS OUT2 - device status indication for channel 2.
Indicators of memory function:
On - LED blinks x 3.
Off - The LED lights up once for a long time.
• Manual control is performed by pressing the PROG button for < 1s.
• Programming is performed by pressing the PROG button for 3-5s.
In the programming and operating mode, the LED on the
component lights up at the same time each time the button is
pressed - this indicates the incoming command.
terminal board /
LED OUT2
Compatibility /
The device can be combined with all system components, controls and devices
of iNELS RF Control and iNELS RF Control2.
The detector can be assigned an iNELS RF Control2(RFIO2) communication pro-
tocol.
Channel selection /
Channel selection is done by pressing the PROG buttons for 1-3s.
After button release, LED is flashing indicating the output channel: red (1) or green
(2). All other signals are indicated by corresponding color of LED for each channel.
PROG <3s
1 x
2/7
RU
Двухканальный беспроводной коммутирующий элемент
с входом под кнопку
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [e-mail] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
UA
Прохождение радиочастотного сигнала через материалы
кирпичные
стены
деревянные
конструкции,
гипсокартон
железобетон металлические
перегородки
обычное
стекло
Более подробная информация находится в “Installation manual iNELS RF Control”:
http://www.elkoep.com/catalogs-and-brochures
Индикация, ручное управление
кнопка PROG
клеммая плата • Клеммная плата - для подключения внешней кнопки.
• LED STATUS OUT1 - индикация состояния устройства для
канала 1,
LED STATUS OUT2 - индикация состояния устройства
для канала 2.
Индикация функций памяти:
включено: LED 3x мигания.
выключено: LED 1x долгое свечение.
• Ручное управление: нажатием кнопки PROG < 1 сек.
• Программирование: нажатием кнопки PROG 3-5 сек.
В режиме программирования и удаления светодиод на
устройстве загорается одновременно с каждым нажатием,
что указывает на прием команды.
Cовместимость
Элемент можно комбинировать со всеми системными, управляющими и
другими элементами системы iNELS RF Control a iNELS RF Control2.
К элементу можно присоединить датчики с коммуникационным протоко-
лом iNELS RF Control2(RFIO2).
Выбор канала
Выбор канала осуществляется нажатием кнопки PROG на 1-3сек.
После того, как Вы отпустите кнопку, мигнет красный или зеленый LED, сиг-
нализирующий выходной канал. Все остальные сигнализации обозначается
соответствующим цветом LED.
клеммая плата

02-8/2018 Rev.1
RFSAI-62B
Dual Band wireless switching component input button
EN
Made in Czech Republic
13
PROG <5s
1 x PROG < 1s 1 x
13
PROG <5s
1 x PROG < 1s 1 x

1 x

1 x

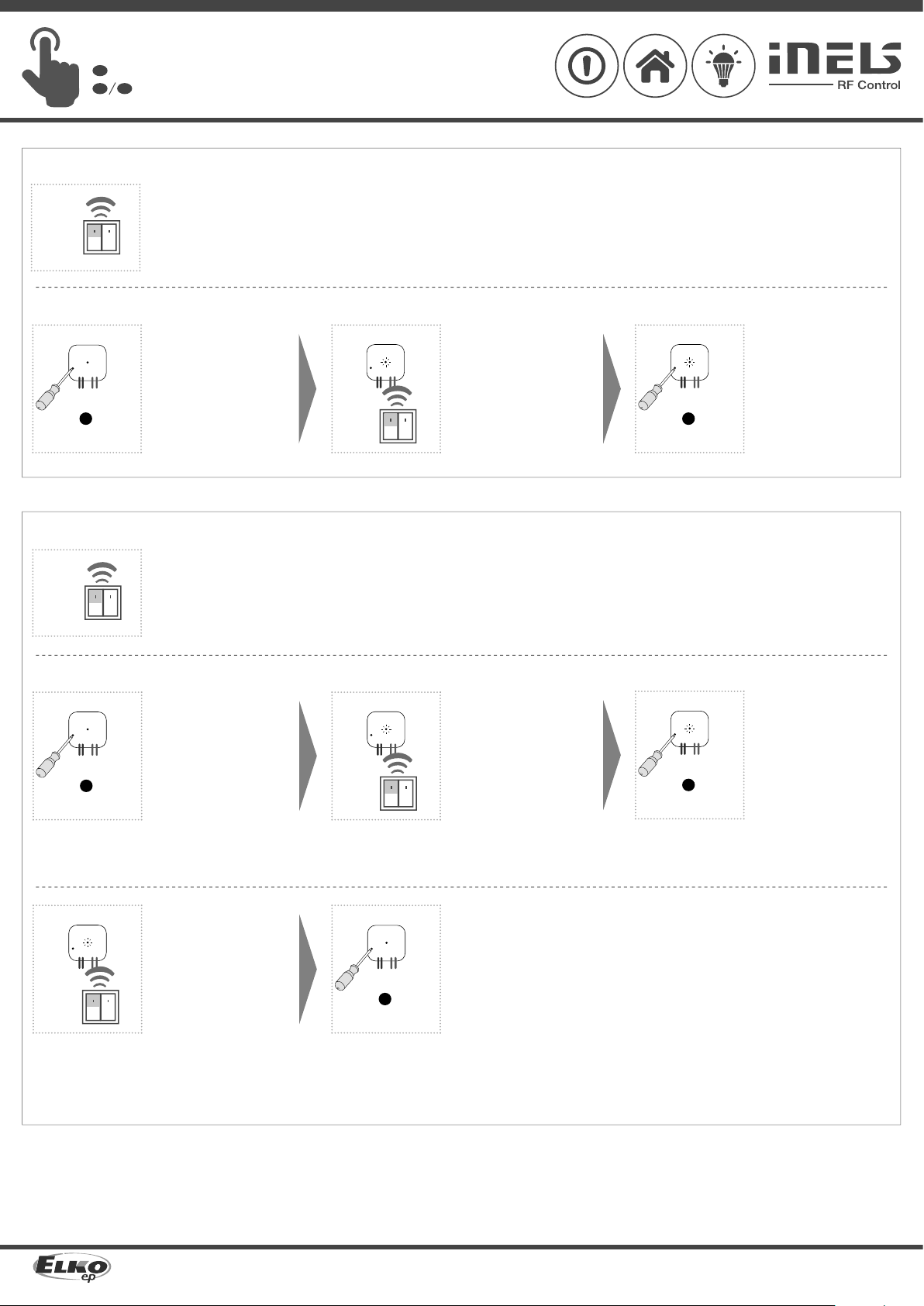

Functions and programming with RF transmitters /
Function button /
Description of button /
The output contact will be closed by pressing the button and opened by releasing
the button.
For the correct execution of individual commands (press = closing / releasing the
button = opening), the time delay between these commands must be a min of .
1s (press - delay 1s - release).
Programming /
Press of programming but-
ton on receiver RFSAI-62B
for 3-5 second will activate
receiver RFSAI-62B into pro-
gramming mode. LED is flash-
ing in 1s interval.
Select and press one button
on wireless switch, to this but-
ton will be assigned function
Button.
Press of programming button
on receiver RFSAI-62B shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
set memory function.
Function switch on /
Description of switch on /
The output contact will be closed by pressing the button.
Programming /
Press of programming but-
ton on receiver RFSAI-62B
for 3-5 second will activate
receiver RFSAI-62B into pro-
gramming mode. LED is flash-
ing in 1s interval.
Two presses of your selected
button on the RF transmitter
assigns the function switch on
(must be a lapse of 1s between
individual presses).
Press of programming button
on receiver RFSAI-62B shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
set memory function.
2

1 x
2

2 x
3/7
3
PROG <5s
1 x PROG < 1s 1 x

1 x
1
Function switch off /
Description of switch o /
The output contact will be opened by pressing the button.
Programming /
Press of programming but-
ton on receiver RFSAI-62B
for 3-5 second will activate
receiver RFSAI-62B into pro-
gramming mode. LED is flash-
ing in 1s interval.
Three presses of your selected
button on the RF transmitter
assigns the function switch off
(must be a lapse of 1s between
individual presses).
Press of programming button
on receiver RFSAI-62B shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
set memory function.
2

3 x
RU
Двухканальный беспроводной коммутирующий элемент
с входом под кнопку
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [e-mail] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
UA
Функции и программирование RF выключателя
Функция кнопки
Описание функции кнопки
Нажав кнопку выходной контакт замкнете, отпустив кнопку - разомкнете.
Для правильного выполнения отдельных команд (нажатие = замыкание /
отпускание кнопки = размыкание), задержка между этими командами должна
быть мин. 1с (нажатие - задержка 1с - отпускание кнопки).
Программирование
Нажатием кнопки Prog на
элементе RFSAI-62B (от 3 до
5 сек.) переведите элемент в
режим программирования.
LED мигает с интервалом в
1 сек.
Нажатие выбранной кнопки на
RF выключателе добавит функ-
цию кнопки. Завершите программиро-
вание нажатием (< 1 cек)
кнопки Prog на элементе
RFSAI-62B. LED загорается в
соответствии с установлен-
ной функцией памяти.
Функция "включить"
Описание функции "включить"
Выходной контакт нажатием кнопки замкнется.
Программирование
Нажатием кнопки Prog на
элементе RFSAI-62B (от 3 до
5 сек.) переведите элемент в
режим программирования.
LED мигает с интервалом в
1 сек.
Два нажатия выбранной кноп-
ки на RF выключателе (с интер-
валом не более 1 сек) добавят
функцию "включить".
Завершите программиро-
вание нажатием (< 1 cек)
кнопки Prog на элементе
RFSAI-62B. LED загорается в
соответствии с установлен-
ной функцией памяти.
Функция "выключить"
Описание функции "выключить"
Выходной контакт нажатием кнопки разомкнется.
Программирование
Нажатием кнопки Prog на
элементе RFSAI-62B (от 3 до
5 сек.) переведите элемент
в режим программирования.
LED мигает с интервалом в
1 сек.
Три нажатия выбранной кноп-
ки на RF выключателе (с интер-
валом не более 1 сек) добавят
функцию "выключить".
Завершите программиро-
вание нажатием (< 1 cек)
кнопки Prog на элементе
RFSAI-62B. LED загорается в
соответствии с установлен-
ной функцией памяти.

02-8/2018 Rev.1
RFSAI-62B
Dual Band wireless switching component input button
EN
Made in Czech Republic
23
PROG < 1s
1 x

4 x

1 x

1 x
PROG <5s
1 x
1
3
PROG > 5s
1 x
1
PROG <5s
1 x
Function impulse relay /
Description of impulse relay /
The output contact will be switched to the opposite position by each press of the
button. If the contact was closed, it will be opened and vice versa.
Programming /
Press of programming but-
ton on receiver RFSAI-62B
for 3-5 second will activate
receiver RFSAI-62B into pro-
gramming mode. LED is flash-
ing in 1s interval.
Four presses of your selected
button on the RF transmitter as-
signs the function impulse relay
(must be a lapse of 1s between
individual presses).
Press of programming button
on receiver RFSAI-62B shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
set memory function.
Funcion delayed off /
Description of delayed o /
The output contact will be closed by pressing the button and opened after the set
time interval has elapsed.
Programming /
Press of programming but-
ton on receiver RFSAI-62B
for 3-5 second will activate
receiver RFSAI-62B into pro-
gramming mode. LED is flash-
ing in 1s interval.
Assignment of the delayed off
function is performed by five
presses of the selected button
on the RF transmitter (must be
a lapse of 1s between individual
presses).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval. Upon releasing the
button, the delayed return
time starts counting.
2

5 x
4/7
5
PROG < 1s
1 x
t = 2s . . . 60min.

After the desired time has
elapsed (range of 2s...60min),
the timing mode ends by
pressing the button on the
RF transmitter, to which the
delayed return function is
assigned. This stores the set
time interval into the actuator
memory.
Press of programming button
on receiver RFSAI-62B shorter
then 1 second will finish pro-
gramming mode. The LED lights
up according to the pre-set
memory function.
4

1 x
RU
Двухканальный беспроводной коммутирующий элемент
с входом под кнопку
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [e-mail] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
UA
Функция "импульсное реле"
Описание функции "импульсное реле"
Каждым нажатием кнопки выходной контакт переключается в обратное по-
ложение. Если был замкнут - разомкнет, если был разомкнут - замкнет.
Программирование
Нажатием кнопки Prog на
элементе RFSAI-62B (от 3 до
5 сек.) переведите элемент
в режим программирования.
LED мигает с интервалом в
1 сек.
Четыре нажатия выбранной
кнопки на RF выключателе (с
интервалом не более 1 сек)
добавят функцию "импульсное
реле".
Завершите программиро-
вание нажатием (< 1 cек)
кнопки Prog на элементе
RFSAI-62B. LED загорается в
соответствии с установлен-
ной функцией памяти.
Функция "отложенное выключение"
Описание функции "отложенное выключение"
Нажатием кнопки выходной контакт замкнется / разомкнется по истечению
заданного временного интервала.
Нажатием кнопки Prog на
элементе RFSAI-62B (от 3 до
5 сек.) переведите элемент
в режим программирования.
LED мигает с интервалом в
1 сек.
Пять нажатий выбранной кноп-
ки на RF выключателе (с интер-
валом не более 1сек) добавят
функцию "отложенное выклю-
чение".
Удержание кнопки Prog
(> 5 cек) переведет элемент
во временной режим. LED
2 раза мигнет в секудных
интервалах. При отпуска-
нии кнопки, начнется отсчет
времени отложенного вы-
ключения.
Программирование
После завершения выбора
времени (2 c ... 60 мин.) на
таймере, выйдите из вре-
менного режима нажатием
на RF выключателе кнопки, к
которой добавлена функция
"отложенное выключение".
Настроенный часовой ин-
тервал сохранится в памяти
элемента.
Завершите программиро-ва-
ние нажатием (< 1 cек) кнопки
Prog на элементе RFSAI-62B.
LED загорается в соответствии
с установленной функцией па-
мяти.

02-8/2018 Rev.1
RFSAI-62B
Dual Band wireless switching component input button
EN
Made in Czech Republic

1 x
1
PROG <5s
1 x
3
PROG > 5s
1 x
45
PROG < 1s
1 x

1 x
t = 2s . . . 60min.

Function delayed on /
Description of delayed on /
The output contact will be opened by pressing the button and closed after the set
time interval has elapsed.
Programming /
Press of programming but-
ton on receiver RFSAI-62B
for 3-5 second will activate
receiver RFSAI-62B into pro-
gramming mode. LED is flash-
ing in 1s interval.
Assignment of the delayed on
function is performed by six
presses of the selected button
on the RF transmitter (must be
a lapse of 1s between individual
presses).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval. Upon releasing the
button, the delayed return
time starts counting.
After the desired time has
elapsed (range of 2s...60min),
the timing mode ends by
pressing the button on the
RF transmitter, to which the
delayed return function is
assigned. This stores the set
time interval into the actuator
memory.
Press of programming button
on receiver RFSAI-62B shorter
then 1 second will finish pro-
gramming mode. The LED lights
up according to the pre-set
memory function.
Programming with RF control units /
2

6 x
5/7
Addresses listed on the front side of the actuator are used for programming
and controlling the actuator and individual RF channels by control units.
addresses for individual
relays (channels) /
1: xxxxxx 2: xxxxxx
RU
Двухканальный беспроводной коммутирующий элемент
с входом под кнопку
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [e-mail] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
UA
Функция "отложенное включение"
Описание функции "отложенное включение"
Нажатием кнопки выходной контакт замкнется / разомкнется по истечению
заданного временного интервала.
Программирование
Нажатием кнопки Prog на
элементе RFSAI-62B (от 3 до
5 сек.) переведите элемент
в режим программирования.
LED мигает с интервалом в
1 сек.
Шесть нажатий выбранной
кнопки на RF выключателе (с
интервалом не более 1 сек)
добавят функцию "отложенное
включение".
Удержание кнопки Prog
(> 5 cек) переведет элемент
во временной режим. LED
2 раза мигнет в секудных
интервалах. При отпуска-
нии кнопки, начнется отсчет
времени отложенного вы-
ключения.
После завершения выбора
времени (2 c ... 60 мин.) на
таймере, выйдите из вре-
менного режима нажатием
на RF выключателе кнопки, к
которой добавлена функция
"отложенное выключение".
Настроенный часовой ин-
тервал сохранится в памяти
элемента.
Завершите программиро-ва-
ние нажатием (< 1 cек) кнопки
Prog на элементе RFSAI-62B.
LED загорается в соответствии
с установленной функцией па-
мяти.
Программирование системных RF элементов
Для программирования и управления элементом и отдельными
каналами RF системными элементами служит адрес, размещенный на
передней стороне устройства.
адрес для отдельных
реле (каналов)

02-8/2018 Rev.1
RFSAI-62B
Dual Band wireless switching component input button
EN
Made in Czech Republic
PROG > 8s
1 x PROG > 11s
1 x
Delete actuator /
Deleting one position of the transmitter /
By pressing the programming button on the actuator for 8 sec-
onds, deletion of one transmitter activates. LED flashs 4x in each
1s inter val.
Pressing the required button on the transmitter deletes it from
the actuator's memory.
To confirm deletion, the LED will confirm with a flash long and
the component returns to the operating mode. The memory
status is not indicated.
Deletion does not affect the pre-set memory function.
Deleting the entire memory /
By pressing the programming button on the actuator for
11seconds, deletion occurs of the actuator's entire memory.
LED flashs 4x in each 1s interval.
The actuator goes into the programming mode, the LED flashes
in 0.5s intervals (max. 4 min.).
You can return to the operating mode by pressing the Prog but-
ton for less than 1s. The LED lights up according to the pre-set
memory function and the component returns to the operating
mode.
Deletion does not affect the pre-set memory function.
Selecting the memory function /
• Memory function on:
- For functions 1-4, these are used to store the last state of the relay output before the supply
voltage drops, the change of state of the output to the memory is recorded 15 seconds after
the change.
- For functions 5-6, the target state of the relay is immediately entered into the memory after
the delay, after re-connecting the power, the relay is set to the target state.
• Memory function off:
When the power supply is reconnected, the relay remains off.
12
Press of programming button on receiver RFSAI-62B for 3-5 sec-
ond will activate receiver RFSAI-62B into programming mode.
LED is flashing in 1s interval.
Pressing the programming button on the RFSAI-62B receiver for
less than 1 second will finish the programming mode, this will re-
verse the memory function. The LED lights up according to the
current pre-set memory function. The set memory function is
saved.
Every other change is made in the same way.
PROG <5s
1 x PROG < 1s 1 x
6/7
RU
Двухканальный беспроводной коммутирующий элемент
с входом под кнопку
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [e-mail] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
UA
Удаление элементов
Удаление одной позиции
Нажатие кнопки Prog на элементе RFSAI-62B (> 8 сек) активи-
рует удаление одного элемента управления. Сигнальный LED
мигнет 4 раза в секундном интервале.
Нажатие кнопки на элементе управления удалит его из памя-
ти. В качестве подтверждения удаления из памяти светодиод
мигнет длинным импульсом и элемент вернется в рабочее
состояние. Состояние памяти не включено.
Удаление не влияет на настроенную функцию памяти.
Очистка всей памяти
Нажатие кнопки Prog на элементе RFSAI-62B (> 11 сек) очи-
стит всю память элемента. Сигнальный LED мигнет 4 раза в
секундном интервале.
Элемент перейдет в программирующий режим. LED мигает с
интервалом 0.5 сек (макс. 4 мин.).
Нажатием кнопки Prog (< 1 сек) вернитесь в рабочий режим.
LED загорится в соответствии с установленной функцией па-
мяти и элемент вернется в рабочий режим.
Удаление не влияет на настроенную функцию памяти.
Выбор функции памяти
Нажатием кнопки Prog на элементе RFSAI-62B (3-5 сек.) переве-
дите элемент в режим программирования. LED мигает с интер-
валом в 1 сек.
Нажатие и удержание программирующей кнопки на элементе
RFSAI-62B менее 1 секунды завершит режим программирова-
ния, что изменит функцию памяти на противоположную. LED
загорится в соответствии с актуальной функцией памяти.
Настроенная функция памяти сохраняется. Каждое дальней-
шее изменение настроек проводится аналогичным способом.
• Функция памяти включена:
- Функция 1-4 служит для сохранения последнего состояния релейного выхода перед от-
ключением напряжения питания. Изменение состояния выхода будет записано через 15
сек. после изменения.
- В функции 5-6 текущее состояние реле будет записано в память сразу после истечения
времени задержки. При повторном подключении питания состояние реле будет восста-
новлено.
• Функции памяти отключена:
При повторном подключении питания реле останется в выключенном состоянии.

02-8/2018 Rev.1
RFSAI-62B
Dual Band wireless switching component input button
EN
Made in Czech Republic
↯
Technical parameters /
Supply voltage:
Apparent power:
Dissipated power:
Supply voltage tolerance:
Output
Number of contacts:
Rated current:
Switching power:
Peak current:
Switching voltage:
Min. switching power DC:
Mechanical service life:
Electrical service life (AC1):
Controlling
RF command from the transmitter:
Manual control:
External button:
Range in open space:
Other data
Voltage of open contact:
Resist. of connection for closed
contact:
Resist. of connection for open
contact:
Galvanic isolation of input:
Operating temperature:
Working position:
Mounting:
Protection:
Overvoltage category:
Contamination degree:
Terminals (CY wire, Cross-section):
Terminal length:
Dimensions:
Weight:
Related standards:
* Control button input is at the supply voltage potential.
Warning
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing. Instal-
lation and connection can be carried out only by a person with adequate professional qualification upon under-
standing this instruction manual and functions of the device, and while observing all valid regulations. Trouble-free
function of the device also depends on transportation, storing and handling. In case you notice any sign of damage,
deformation, malfunction or missing part, do not install this device and return it to its seller. It is necessary to treat
this product and its parts as electronic waste after its lifetime is terminated. Before starting installation, make sure
that all wires, connected parts or terminals are de-energized. While mounting and servicing observe safety regula-
tions, norms, directives and professional, and export regulations for working with electrical devices. Do not touch
parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe correct location of
RF components in a building where the installation is taking place. RF Control is designated only for mounting in
interiors. Devices are not designated for installation into exteriors and humid spaces. The must not be installed into
metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is then impossible.
RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an obstruction, inter-
fered, battery of the transceiver can get flat etc. and thus disable remote control.
↯
Attention:
When you instal iNELS RF Control system, you have to keep minimal distance 1 cm between each units.
Between the individual commands must be an interval of at least 1s.
RFSAI-62B/230V RFSAI-62B/120V RFSAI-62B/24V
7/7
RU
Двухканальный беспроводной коммутирующий элемент
с входом под кнопку
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [e-mail] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
UA
230 V AC / 50 - 60 Hz 120 V AC / 60Hz 12-24 V AC/DC 50-60Hz
7 VA / cos φ = 0.1 7VA / cos φ = 0.1 -
0.7 W 0.7 W 0.7 W
+10 %; -15 %
2x switching / коммут. (AgSnO2)
8 A/ AC1
2000 VA / AC1, 192 W / DC
10 A/ <3 s
250 VAC1 / 24 VDC
500 mW
1x107
1x105
866 MHz, 868 MHz, 916 MHz
button PROG / кнопка PROG (ON/OFF)
max. 12 m cable / макс. 12 м кабеля *
up to / до 200 m
2.5 V
<1 kΩ
>10 kΩ
↯no / нет
-15 ... + 50 °C
any / произвольное
free at lead-in wires / произвольно на соед. проводах
IP30
III.
2
3x 0.75 mm2, 1x 2.5 mm24x 0.75 mm2, 1x 2.5 mm2
90 mm
49 x 49 x 21 mm
46 g
EN 60669, EN 300220, EN 301489 R&TTE Directive, Order. No 426/2000 Coll. (Directive 1999/EC)/
EN 60669, EN 300 220, EN 301 489 директива RTTE, NVč.426/2000Sb (директива 1999/ES)
Технические параметры
Напряжение питания:
Мощность кажущаяся:
Потери мощности:
Допуск напряжения питания:
Выход
Количество контактов:
Номинальный ток:
Коммутируемая мощность:
Максимальный ток:
Коммутируем. напряжение:
Мин. комутир. мощность DC:
Механическая прочность:
Электрическ. прочность (AC1):
Управление
RF сигналом:
Ручное управление:
Внешней кнопкой:
Дистанция на открыт. пр-ве (м):
Другие данные
Напряж-е открытого контакта:
Сопротивление включенной
кнопки:
Сопротивление выключенной
кнопки:
Изоляция входа:
Рабочая температура:
Рабочее положение:
Монтаж:
Степень защиты:
Категория перенапряжения:
Степень загрязнения:
Выводы (провод CY, сечение-мм2):
Длина выводов (мм):
Размер (мм):
Вес (Гр):
Нормы соответствия:
* Вход управляющей кнопки находится на потенциале сетевого напряжения.
Внимание
Инструкция по монтажу и подключению оборудования является неотъемлемой частью комплектации товара.
Монтаж и подсоединение к электросети должны осуществлять специалисты, имеющие соответствующую про-
фессиональную квалификацию, при условии соблюдения всех действующих предписаний и подробно озна-
комившись с настоящей инструкцией и принципом работы оборудования. Надежность работы оборудования
обеспечивается также соответствующей транспортировкой, складированием и обращением с ним. В случае об-
наружения любого визуального дефекта, деформации, отсутствия какой-либо части, а также нефункциональности,
оборудование подлежит рекламации у продавца. Запрещается его установка при вышеперечисленных дефектах.
С отработавшим свой срок службы оборудованием и отдельными его частями надлежит обращаться как с электри-
ческим ломом, который подлежит утилизации. Перед установкой необходимо убедиться, что все присоединяемые
проводники, клеммы, нагрузочные приборы обесточены. При установке и обслуживании необходимо соблюдать
все меры предосторожности, нормы, предписания и профессиональные положения о работе с электрооборудо-
ванием. В связи с риском для здоровья не прикасайтесь к находящимся под напряжением частям оборудования.
В зависимости от способности пропускать радиочастотные сигналы, правильно выбирайте место расположения
радиочастотных компонентов в здании, в котором будет устанавливаться оборудование. Радиочастотная система
предназначена для установки внутри помещений. Оборудование не предназначено для установки вне закрытых
помещений и помещениях с повышенной влажностью. Его также нельзя устанавливать в металлические распре-
делительные шкафы и пластиковые шкафы с металлическими дверками. В случае установки оборудования в выше-
указанных местах ограничивается радиус действия радиочастотного сигнала. Не используйте устройства вблизи
источника высокочастотных помех. Не рекомендуется применять радиочастотную систему для управления обору-
дованием, обеспечивающим функции жизнедеятельности или для управления оборудованием, имеющим степень
риска, как например, водяные насосы, электрообогреватели без термостата, лифты и т.п., так как радиочастотная
передача может быть экранирована препятствием, находится под воздействием помех. Аккумулятор передатчика
может быть разряжен, что делает дистанционное управление невозможным.
Внимание:
Минимальное расстояние между элементами системы iNELS RF Control при их сопряжении
должно составлять не меньше 1 см.
Между отдельными командами должна быть пауза не менее 1 секунды.
