Elko RFJA-12B/230V User manual

02-46/2015 Rev.1
RFJA-12B/230V, RFJA-12B/24VDC
Switch unit for shutters
EN
L N
L
N

PE
M
+
-
- +


M
12-24V DC
RFJA-12B/230V RFJA-12B/12VDC
1/4
☺
☺
☺
☺

☺
RFRP-20
Characteristics /
• The switching unit for blinds has 2 output channels used to control garage doors, gates, blinds,
awnings, etc.
• It can be combined with Control or System units iNELS RF Control.
• The BOX design lets you mount it right in an installation box, a ceiling or motor drive cover.
• RFJA-12B/230V: connection of switched load 2 x 8A (2 x 2000 W).
• RFJA-12B/24VDC: contactless quiet switching.
• Short presses of the controller enable tilting of lamellas, and a long press enables you to draw the
blinds up or down to the end position.
• Each of the units may be controlled by up to 32 channels (1 channel represents 1 button on the
controller).
• The programming button on the unit is also used for manual control of the output.
• Range up to 100 m (in open space), if the signal is insufficient between the controller and unit, use
the signal repeater RFRP-20.
• Communication frequency with bidirectional protocol iNELS RF Control.
Assembly /
mounting into a non-conducting drive housing flush mounting ceiling mounted
Connection /
Radio frequency signal penetration through various construction materials /
60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %
brick walls wooden structures
with plaster boards reinforced concrete metal partitions common glass
Spínací prvok pre žalúzie
SK
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP SLOVAKIA, s. r. o. | Benkova 18 | 949 11 Nitra | Slovenská Republika | e-mail: [email protected] | Technická podpora: [phone]
Charakteristika
• Spínací prvok pre žalúzie má 2 výstupné kanály slúžiace na ovládanie garážových brán, žalúzií,
markíz...
• Možno ich kombinovať s Ovládačmi alebo Systémovými prvkami iNELS RF Control.
• Prevedenie BOX ponúka montáž priamo do inštalačnej krabice, podhľadu alebo krytu pohonu motoru.
• RFJA-12B/230V: pripojenie spínanej záťaže 2 x 8A (2 x 2000W).
• RFJA-12B/24VDC: bezkontaktné bezhlučné spínanie.
• Krátke stlačenia ovládača umožňujú naklápanie lamiel, dlhé stlačenie vytiahnutie / zatiahnutie
žalúzií do koncovej polohy.
• Každý prvok môže byť ovládaný až 32 kanálmi (1 kanál predstavuje jedno tlačítko na ovládači).
• Programovacie tlačítko na prvku slúži tiež ako manuálne ovládanie výstupu.
• Dosah až 100 m (na voľnom priestranstve), v prípade nedostatočného signálu medzi ovládačom a
prvkom použite opakovač signálu RFRP-20.
• Komunikačná frekvencia s obojsmerným protokolom iNELS RF Control.
Montáž
montáž do nevodivého krytu pohonu montáž do inštalačnej krabice montáž do podhľadu
Zapojenie
Prestup rádiofrekvenčných signálov rôznymi stavebnými
materiálmi
tehlové steny drevené konštrukcie so sádrokart.
doskami vystužený betón kovové prepážky bežné sklo

02-46/2015 Rev.1
RFJA-12B/230V, RFJA-12B/24VDC
Switch unit for shutters
EN
123
PROG > 1s
X x

1 x
PROG > 1s
1 x
4
PROG > 5s
1 x
5

=1s ... 4min. + 2s
7
PROG < 1s
1 x
6

=1s ... 4min.

+ 2s

<3 s


>3 s

xxxxxx
2/4
Indication, manual control /
button / LED • LED STATUS - indication of the device status.
• Manual control is performed by pressing the PROG button.
• Programming is performed by pressing the PROG button for more than 1s.

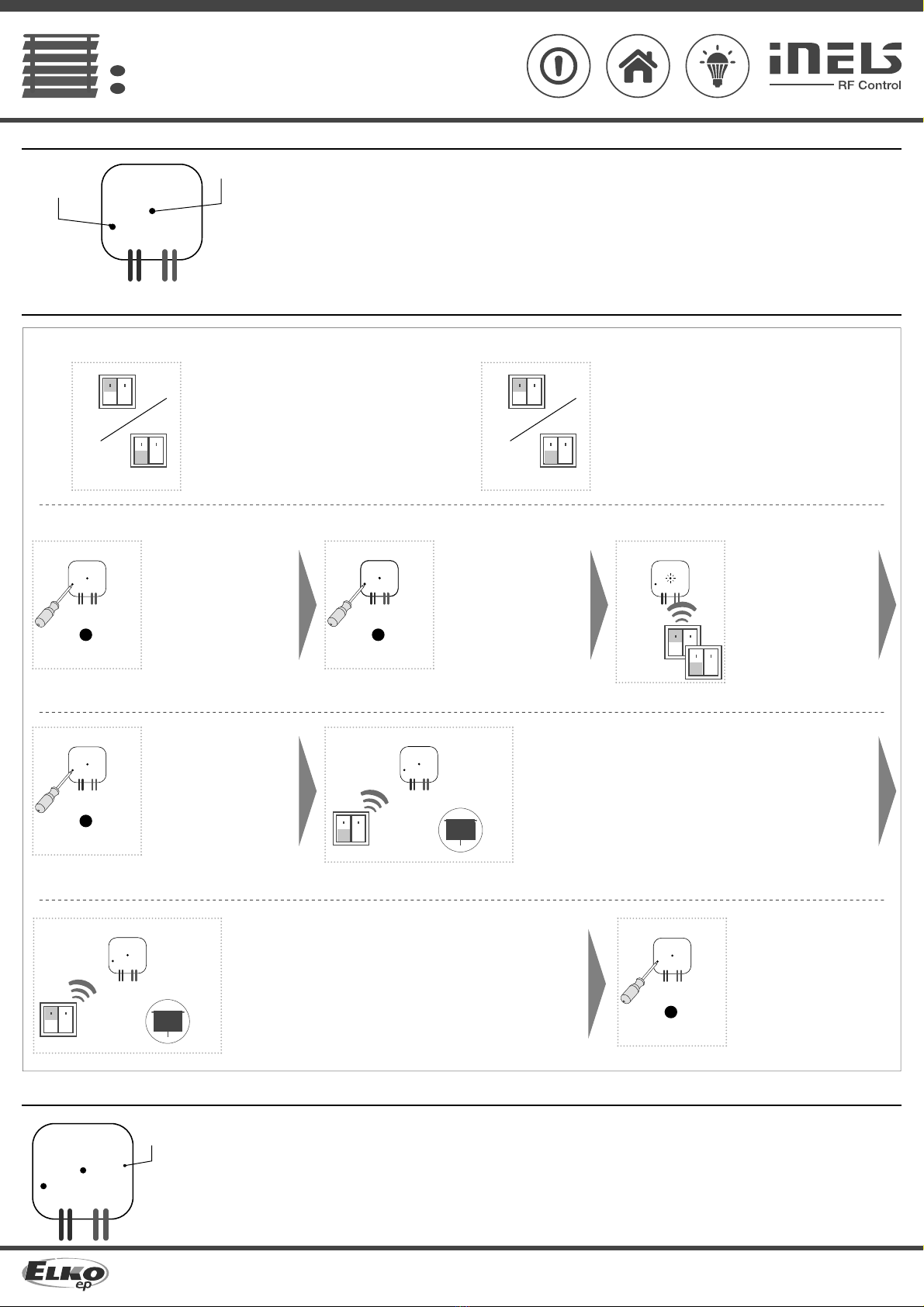

Functions and programming with RF transmitters /
Function description /
Shooting fins, short travel. Blinds starts / descend to the end position.
Programming /
Repeatedly press of
programming button on
actuator RFJA-12B for no
longer then 1 second will roll
up shutters into final upper
position.
Press of programming button
on actuator RFJA-12B for
1second will activate actuator
RFJA-12B into programming
mode. LED is flashing in 1s
interval.
Select and press one button
on wireless switch, to this
button will be assigned
Function 1. Second control
position “down”, will be
assigned automatically (on the
same half of wireless switch).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each 1s
interval.
Press of the button on wireless switch with assigned function for shutters down
will roll the shutters down. Release the press of this button 2 seconds after the
shutter is stopped by lower final switch.
Press of the button on wireless switch with assigned function for shutters up will
roll the shutters up. Release the press of this button 2 seconds after the shutter
is stopped by upper final switch. Duration of rolling up and down is than saved
into memory of reciever.
Press of programming button
on reciever RFJA-12B shoter
then 1 second will finish
programming mode (LED
switches off).
Programming with RF control units /
adress / The address listed on the front of the actuator is used for programming and
controlling actuators by RF control units.
Spínací prvok pre žalúzie
SK
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP SLOVAKIA, s. r. o. | Benkova 18 | 949 11 Nitra | Slovenská Republika | e-mail: [email protected] | Technická podpora: [phone]
Indikácia, manuálne ovládanie
tlačítko PROG • LED STATUS - indikácia stavu prístroja.
• Manuálne ovládanie sa vykonáva stlačením tlačítka PROG.
• Programovanie sa vykonáva stlačením tlačítka PROG < 1s.
Funkcie a programovanie RF ovládačmi
Popis funkcie
Natáčanie lamiel, krátky pojazd. Žalúzia vyjde / zíde do koncovej polohy.
Programovanie
Opakovanými stlačeniami
programovacieho tlačítka na
dobu kratšiu než 1 sekunda na
prvku RFJA-12B prejdú rolety
do hornej koncovej polohy.
Stlačením programovacieho
tlačítka na dobu 1 sekundy
na prvku RFJA-12B sa prvok
uvedie do programovacieho
režimu. LED preblikáva v
sekundových intervaloch.
Stlačenie Vami zvoleného
tlačítka na RF ovládači priradí
funkciu. Druhá pozícia
ovládania “dolu” sa priradí
automaticky (v rovnakej
polovici RF ovládača).
Stlačením programovacieho
tlačítka dlhším než 5 sekúnd
uvedie prvok do časovacieho
režimu. LED 2x preblikne v
sekundových intervaloch.
Stlačením Vami zvoleného tlačítka na RF ovládači určeného pre pohyb roliet
dolu uvedie rolety do pohybu. Stlačením tlačítka uvoľniť až 2 sekundy po
zastavení rolety o dolný koncový spínač.
Stlačením Vami zvoleného tlačítka RF ovládača, určeného pre pohyb roliet
nahor uvedie rolety do požadovaného pohybu. Stlačením tlačítka uvolniť až
2 sekundy po zastavení rolety o horný koncový spínač. Prvok si časy prejazdu
roliet uloží do pamäte.
Programovanie ukončí stlačenie
programovacieho tlačítka na
prvku RFJA-12B, kratšie než
1 sekunda (LED zhasne).
Programovanie systémovými prvkami
adresa Pre programovanie a ovládanie prvkov RF systémovými prvkami slúži
adresa, uvedená na prednej strane prvku.

02-46/2015 Rev.1
RFJA-12B/230V, RFJA-12B/24VDC
Switch unit for shutters
EN
3/4
PROG > 5s
1 x PROG > 8s
1 x
Delete actuator /
Deleting one position of the transmitter /
By pressing the programming button on the actuator for
5 seconds, deletion of one transmitter activates. The LED
flashes in an interval of 1s.
Pressing the required button on the transmitter deletes it from
the actuator's memory.
The LED goes out and the actuator returns to operating mode.
Deleting the entire memory /
By pressing the programming button on the actuator for
8 seconds, deletion occurs of the actuator's entire memory. The
LED flashes three times and goes out, then again flashes three
times and goes out.
The actuator goes into the programming mode, the LED flashes
in 0.5s intervals (max. 4min.).
You can return to the operating mode by pressing the Prog
button for less than 1s.
Technical parameters /
* Identical with supply voltage.
Supply voltage:
Apparent input:
Dissipated power:
Power without load:
Power under load:
Supply voltage tolerance:
Output
Number of contacts:
Rated current:
Permanent current:
Switching power:
Peak current:
Switching voltage:
Switching output voltage*:
Mechanical service life:
Electrical service life (AC1):
Control
RF, by command from transmitter:
Manual control:
Range in free space:
Other data
Operating temperature:
Operating position:
Mounting:
Protection:
Overvoltage category:
Contamination degree:
Terminals:
Length of terminals:
Dimensions:
Weight:
Related standards:
Attention:
The minimum distance between the controller (system unit) and the actuator must not be less
than one centimeter.
Between the individual commands must be an interval of at least 1s.
