Elko iNELS RFSA-61M User manual

02-58/2016 Rev.8
RFSA-61M, RFSA-66M
Wireless switch unit
EN
Made in Czech Republic
A1 A2
15 16 18
Un
A1 A2 18 15 28 25 38 35
45 46 48 55 56 58 65 66 68
L
N
Characteristics /
• RFSA-61M: the switching unit with 1 output channel is used for controlling appliances, sockets
or lights.
-The one-module design of the unit into a switchboard enables connection of a switched load
up to 16 A (4.000 W).
-The switching unit may be controlled by up to 25 channels (1 channel represents 1 button on
the controller).
• RFSA-66M: the switching unit with 6 output channels is used for independent control of up to
6 appliances, sockets or lights. It is possible to assign any function to each output relay.
-Thethree-moduledesignoftheunitintoa switchboardenablesconnection of a switchedload
6 x 8A (6 x 2000 W).
- It is just right for creating scenes, where with one push of the controller, you can switch on or
off all 6 channels simultaneously.
-Eachof the channelsmay be controlledbyup to 25 channels(1 channelrepresentsone button
on the controller).
• They can be combined with detectors, controllers, iNELS RF Control or system components.
• The integrated switching contact enables connection, where the controlled appliance may be
switched on or off by command.
• Function: button, impulse relay and time function of delayed start or return with time setting
range of 2s-60 min.
• The programming button on the unit is also used for manual control of the output.
• The package includes an internal antenna AN-I, in case of locating the element in a metal switch-
board, you can use the external antenna AN-E for better signal reception.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control2(RFIO2), it is possible to set the repeater function
via the RFAF/USB service device.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO2that support this feature.
• Communication frequency with bidirectional protocol iNELS RF Control2(RFIO2).
Assembly /
mounting into switchboard /
Connection /
Radio frequency signal penetration through various construction materials /
60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %
brickwalls wooden structures
with plaster boards
reinforced
concrete metalpartitions commonglass






RFRP-20
RFSA-61M/230V
RFSA-61M/24V
RFSA-66M/230V
A1 A2 18 15 28 25 38 35
45 46 48 55 56 58 65 66 68
12-24 V
AC/DC
RFSA-66M/24V
For more information, see “Installation manual iNELS RF Control”:
http://www.elkoep.com/catalogs-and-brochures
1/7
U-Energister, d.o.o.| Noveških interniraca 1V | 31000 Užice | Serbia | e-mail: o[email protected]
U-Energister, d.o.o. | Norveških interniraca 1V | 31000 Užice | Republika Srbija | e-mail: o[email protected]
EN Support: [phone] | RS Tehnička podrška [phone]
www.elkoep.rs
Jednokanalna prekidačka jedinica
RS
Karakteristike
• RFSA-61M: preklopni element sa 1 izlaznim kanalom koristi se za upravljanje uređajima, utič-
nicama ili svetlima.
- 1 modularni dizajn elementa sa ugradnjom u razvodnu tablu omoguava povezivanje pre-
klopnog tereta do 16A (4000V).
- Preklopnim elementom može se upravljati do 25 kanala (1 kanal predstavlja jedno dugme
na kontroleru).
• RFSA-66M: preklopni element sa 6 izlaznih kanala koristi se za nezavisno upravljanje do 6
uređaja, utičnica ili svetla.
- 3 modularni dizajn elementa sa ugradnjom u razvodnu tablu omoguava povezivanje pre-
klopnog tereta 6 x 8A (6 x 2000V).
- Pogodan je za stvaranje scena u kojima možete istovremeno uključiti / isključiti svih 6 ka-
nala jednim pritiskom na kontroler.
- Svakim od kanala može se upravljati do 25 kanala (1 kanal predstavlja jedno dugme na
daljinskom upravljaču).
• Može se kombinovati sa detektorima, kontrolerima ili iNELS RF elementima upravljačkog
sistema.
• Integrisani preklopni kontakt omoguava povezivanje gde se kontrolisanom uređaju može
narediti uključivanje / isključivanje.
• Funkcije: taster, impulsni relej i vremenska funkcija odloženog uključenja i isključenja sa vre-
menom podešavanja 2 s do 60 min
• Taster za programiranje na prekidačkoj jedinici takođe služi i kao ručna kontrola izlaza. .
• Paket uključuje unutrašnju AN-I antenu, u slučaju da se element postavi u metalnu razvodnu
tablu. Možete da koristite spoljašnju AN-E antenu za poboljšanje signala.
• Mogunost podešavanja statusa memorije u slučaju nestanka struje.
•Za elemente označene kao iNELS RF Control2 (RFIO2), mogue je podesiti funkciju repetitora
putem RFAF / USB servisnog uređaja.
•Domet do 200m (na otvorenom), u slučaju nedovoljnog signala između kontrolera i jedinice, ko-
ristite RFRP-20 repetitor signala ili elemente sa RFIO2 protokolom koji podržavaju ovu funkciju.
• Frekvencija komunikacije sa dvosmernim iNELS RF Control2(RFIO2).
Montaža
montaža u ormar
Konekcija
Prenos radio frekvencijskih signala preko različitih građevinskih materijala
zid od
cigle
drvena konstuk-
cija sa gipsanim
pločama
armirani beton metalne pregrade staklo
Za više informacija, pogledati ,,Instalaciono uputstvo iNELS RF kontrole":
https://www.elkoep.rs/preuzimanja

02-58/2016 Rev.8
RFSA-61M, RFSA-66M
Wireless switch unit
EN
Made in Czech Republic
ANT.
RFSA-61M
Un STATUS
PROG
xxxxxx
RFSA-66M
ANT.
Un 1:011111
2:011112
3:011113
4:011114
5:011115
6:011116
STATUS
PROG

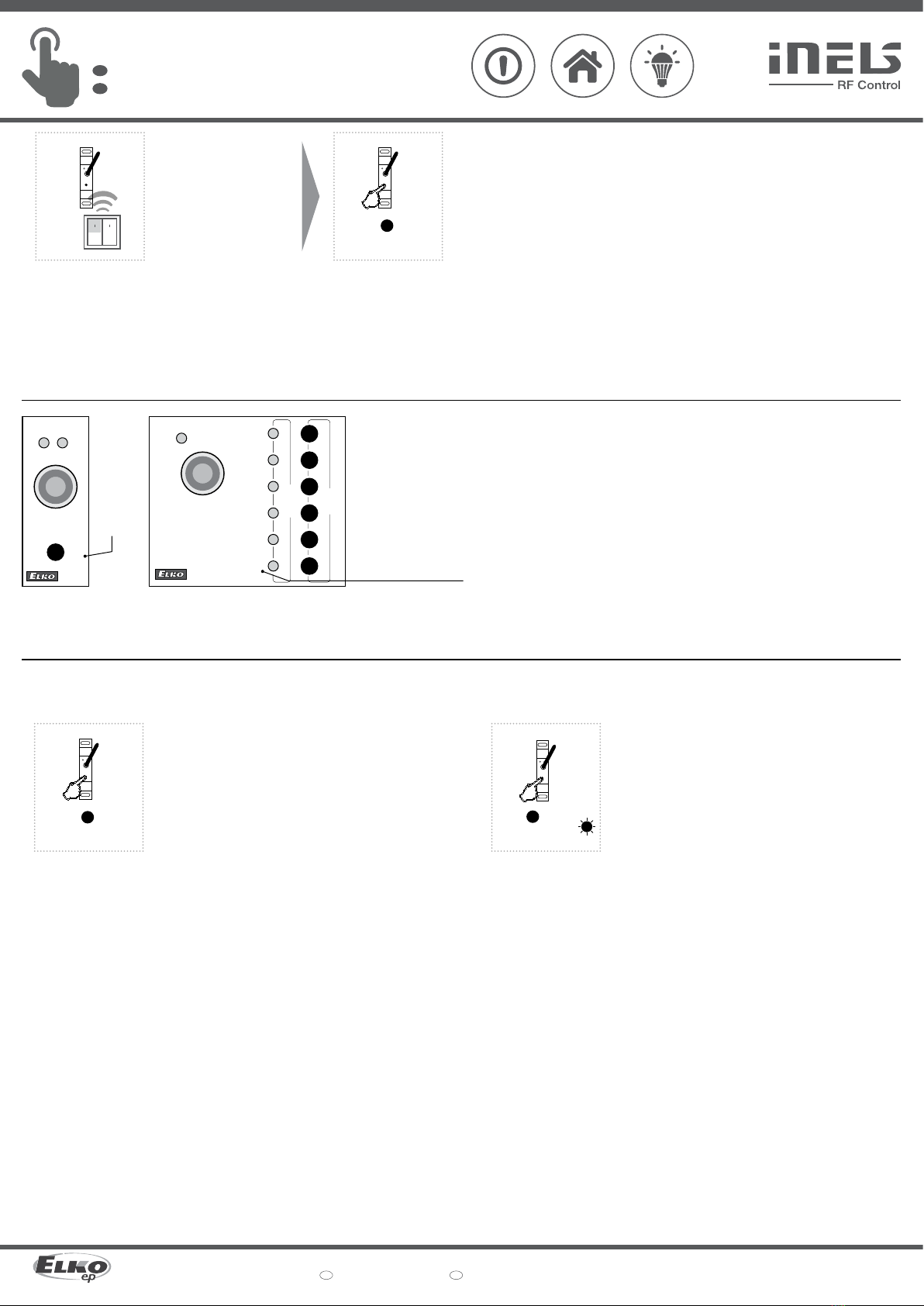

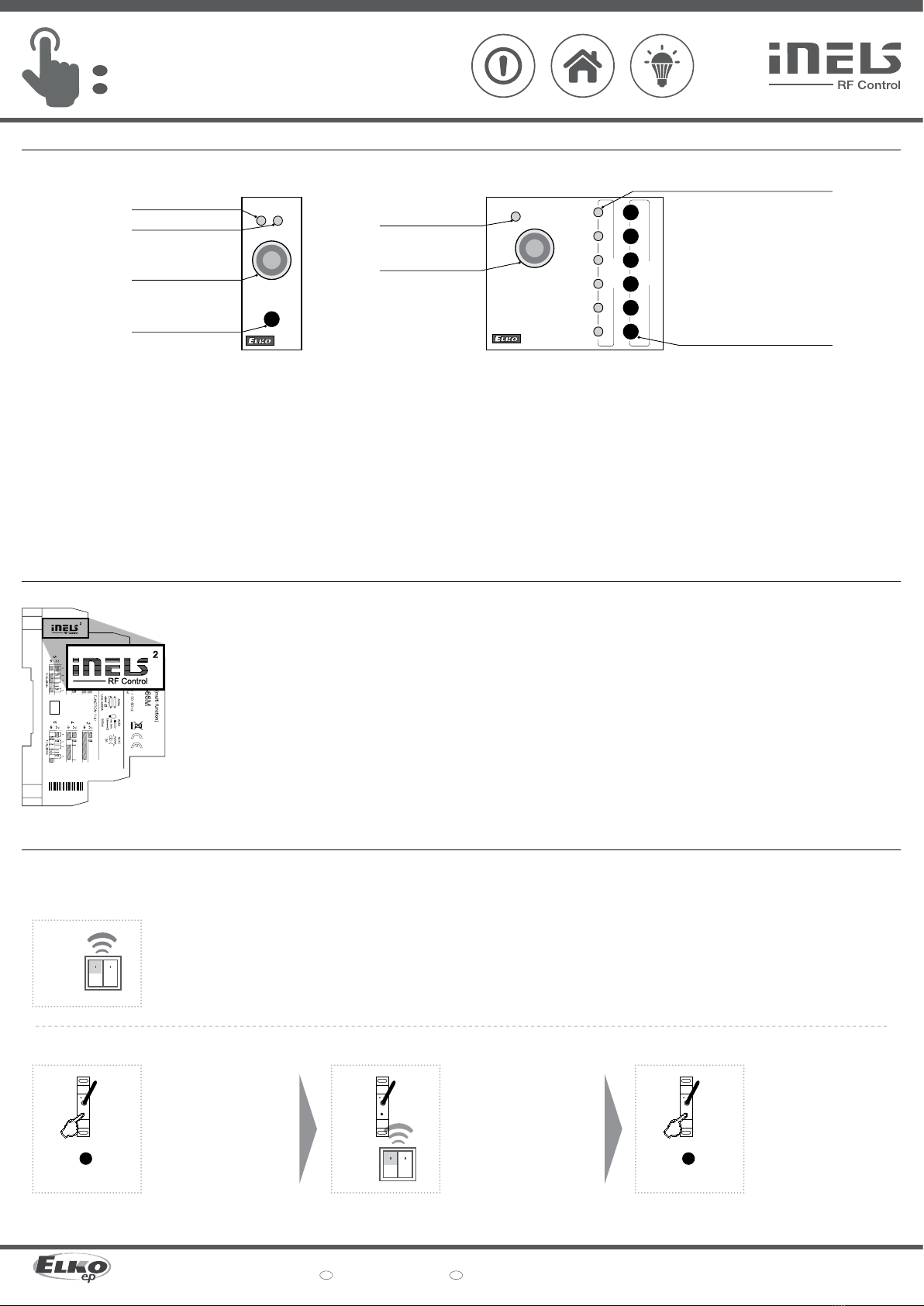

Indication, manual control /
LED Un
LED STATUS
antenna connector /
button /
LED Un
antenna connector /
LED STATUS for individual channels /
PROG buttons for individual channels /
• LED Un - green - power supply indication.
• LED STATUS - red - status indication of individual channels.
Indicators of memory function:
On - LED blinks x 3.
O - The LED lights up once for a long time.
• Manual control is performed by pressing the PROG button for less than 1s.
• Programming is performed by pressing the PROG button for more than 1s.
In the programming and operating mode, the LED on the component lights up at the same time
each time the button is pressed - this indicates the incoming command.
1 2 3

1 x
PROG > 1s
1 x

PROG < 1s
1 x


1 x
Functions and programming with RF transmitters /
Function button /
Description of button /
Programming /
Pressofprogrammingbutton
on receiver RFSA-61M (66M)
for 1 second will activate re-
ceiver RFSA-61M (66M) into
programming mode. LED is
ashing in 1s interval.
Select and press one button
on wireless switch, to this but-
ton will be assigned function
Button.
Pressofprogrammingbutton
on receiver RFSA-61M (66M)
shorterthen 1 secondwilln-
ish programming mode. The
LEDlightsupaccordingtothe
pre-set memory function.
Compatibility /
The device can be combined with all system components, controls and devices
of iNELS RF Control and iNELS RF Control2.
The detector can be assigned an iNELS RF Control2(RFIO2) communication
protocol.
0524
012345
2/7
Theoutputcontactwillbeclosedbypressingthebuttonandopenedbyreleasing
the button.
For the correct execution of individual commands (press = closing / releasing the
button = opening), the time delay between these commands must be a min of .
1s (press - delay 1s - release).
U-Energister, d.o.o.| Noveških interniraca 1V | 31000 Užice | Serbia | e-mail: o[email protected]
U-Energister, d.o.o. | Norveških interniraca 1V | 31000 Užice | Republika Srbija | e-mail: o[email protected]
EN Support: [phone] | RS Tehnička podrška [phone]
www.elkoep.rs
Jednokanalna prekidačka jedinica
RS
Indikacije, ručna kontrola
konektor za antenu
taster PROG
konektor antene
LED STATUS za pojedinačne
kanale
taster PROG za pojedinačne kanaley
• LED Un - zelena - indikacija napona napajanja.
• LED STATUS - crvena - indikacija statusa pojedinih kanala.
Indikacija funkcije memorije:
uključeno - LED trepe 3 puta.
isključeno - LED svetli jednom duže vreme.
• Ručni rad se vrši pritiskom na dugme PROG <1s.
• Programiranje se vrši pritiskom na dugme PROG> 1s.
U režimu programiranja i brisanja, svaki put kada se pritisne taster na kontroleru, LED na ele-
mentu dugo svetli - to znači da je komanda primljena.
Funkcije i programiranje RF kontrolera
Funkcija taster
Opis funkcije taster
Programiranje
Pritiskom na taster za pro-
gramiranje na RF elementu
RFSA-61M (66M) tokom 1 s
element se prebacuje u re-
žim programiranja. LED lam-
pica trepe u intervalima od
1 sekunde.
Pritiskom na taster po vašem
izboru na RF kontroleru taste-
ru dodeljuje funkciju. Pritiskom na taster za pro-
gramiranje na RFSA-61M
(66M) kraim od 1 sekunde
završava se režim programi-
ranja. LED svetli u skladu sa
podešenom funkcijom me-
morije.
Kompatibilnost
Element se može kombinovati sa svim sistemskim elementima, kontroleri-
ma i elementima sistema iNELS RF Control i iNELS RF Control2.
Detektori obeleženi komunikacijskim protokolom iNELS RF Control2(RFIO2)
takođe se mogu dodeliti elementu.
Izlazni kontakt zatvara se pritiskom na taster, otvara se otpuštanjem tastera.
Za pravilno izvršavanje pojedinih naredbi (pritisnite = zatvaranje / otpuštanje
tastera = otvaranje) vremensko kašnjenje između ovih naredbi mora biti min.
1s (pritisnite - sačekajte 1s - otpustite).

02-58/2016 Rev.8
RFSA-61M, RFSA-66M
Wireless switch unit
EN
Made in Czech Republic
1 2 3

1 x
PROG > 1s
1 x

PROG < 1s
1 x


2 x
Function switch on /
Description of switch on /
The output contact will be closed by pressing the button.
Programming /
Pressofprogrammingbutton
on receiver RFSA-61M (66M)
for 1 second will activate re-
ceiver RFSA-61M (66M) into
programming mode. LED is
ashing in 1s interval.
Two presses of your selected
button on the RF transmitter
assigns the function switch on
(must be a lapse of 1s between
individual presses).
Pressofprogrammingbutton
on receiver RFSA-61M (66M)
shorterthen 1 secondwilln-
ish programming mode. The
LEDlightsupaccordingtothe
pre-set memory function.
2 3

1 x
1
PROG > 1s
1 x

PROG < 1s
1 x


3 x
Function switch o /
Description of switch o /
The output contact will be opened by pressing the button.
Programming /
Pressofprogrammingbutton
on receiver RFSA-61M (66M)
for 1 second will activate re-
ceiver RFSA-61M (66M) into
programming mode. LED is
ashing in 1s interval.
Three presses of your selected
button on the RF transmitter
assigns the function switch o
(must be a lapse of 1s between
individual presses).
Pressofprogrammingbutton
on receiver RFSA-61M (66M)
shorterthen 1 secondwilln-
ish programming mode. The
LEDlightsupaccordingtothe
pre-set memory function.
2 3

1 x
1
PROG > 1s
1 x

PROG < 1s
1 x


4 x
Function impulse relay /
Description of impulse relay /
The output contact will be switched to the opposite position by each press of
the button. If the contact was closed, it will be opened and vice versa.
Programming /
Pressofprogrammingbutton
on receiver RFSA-61M (66M)
for 1 second will activate re-
ceiver RFSA-61M (66M) into
programming mode. LED is
ashing in 1s interval.
Four presses of your selected
button ontheRFtransmitteras-
signsthefunctionimpulserelay
(must be a lapse of 1s between
individual presses).

Pressofprogrammingbutton
on receiver RFSA-61M (66M)
shorterthen 1 secondwilln-
ish programming mode. The
LEDlightsupaccordingtothe
pre-set memory function.
3/7
U-Energister, d.o.o.| Noveških interniraca 1V | 31000 Užice | Serbia | e-mail: o[email protected]
U-Energister, d.o.o. | Norveških interniraca 1V | 31000 Užice | Republika Srbija | e-mail: o[email protected]
EN Support: [phone] | RS Tehnička podrška [phone]
www.elkoep.rs
Jednokanalna prekidačka jedinica
RS
Funkcija uključivanja
Opis funkcije uključivanja
Izlazni kontakt zatvara se pritiskom na taster.
Programiranje
Pritiskom na taster za pro-
gramiranje na RF elementu
RFSA-61M (66M) tokom 1 s
element se prebacuje u re-
žim programiranja. LED lam-
pica trepe u intervalima od
1 sekunde.
Pritiskom 2x na taster po va-
šem izboru na RF kontroleru
dodeljuje se funkcija ( između
svakog pritiska tastera mora
biti razmak od 1s).
Pritiskom na taster za pro-
gramiranje na RFSA-61M
(66M) kraim od 1 sekunde
završava se režim programi-
ranja. LED svetli u skladu sa
podešenom funkcijom me-
morije.
Funkcija isključivanja
Opis funkcije isključivanja
Izlazni kontakt se otvara pritiskom na taster.
Programiranje
Pritiskom na taster za pro-
gramiranje na RF elementu
RFSA-61M (66M) tokom 1 s
element se prebacuje u re-
žim programiranja. LED lam-
pica trepe u intervalima od
1 sekunde.
Pritiskom 3x na taster po va-
šem izboru na RF kontroleru
dodeljuje se funkcija ( između
svakog pritiska tastera mora
biti razmak od 1s).
Pritiskom na taster za pro-
gramiranje na RFSA-61M
(66M) kraim od 1 sekunde
završava se režim programi-
ranja. LED svetli u skladu sa
podešenom funkcijom me-
morije.
Opis funkcije impulsnog releja
Opis funkcije impulsnog releja
Izlazni kontakt se prebacuje u suprotno stanje svaki put kada se pritisne tas-
ter. Ako je bio zatvoren - otvara se, ako je bio otvoren - zatvara se.
Programiranje
Pritiskom na taster za pro-
gramiranje na RF elementu
RFSA-61M (66M) tokom 1 s
element se prebacuje u re-
žim programiranja. LED lam-
pica trepe u intervalima od
1 sekunde.
Pritiskom 4x na taster po va-
šem izboru na RF kontroleru
dodeljuje se funkcija ( između
svakog pritiska tastera mora
biti razmak od 1s).
Pritiskom na taster za pro-
gramiranje na RFSA-61M
(66M) kraim od 1 sekunde
završava se režim programi-
ranja. LED svetli u skladu sa
podešenom funkcijom me-
morije.

02-58/2016 Rev.8
RFSA-61M, RFSA-66M
Wireless switch unit
EN
Made in Czech Republic

1 x
1 2
PROG > 1s
1 x


5 x
3
PROG > 5s
1 x

Funcion delayed o /
Description of delayed o /
The output contact will be closed by pressing the button and opened after the
set time interval has elapsed.
Programming /
Pressofprogrammingbutton
on receiver RFSA-61M (66M)
for 1 second will activate re-
ceiver RFSA-61M (66M) into
programming mode. LED is
ashing in 1s interval.
Assignment of the delayed
o function is performed by
ve presses of the selected
button on the RF transmit-
ter (must be a lapse of 1s be-
tween individual presses).
Pressofprogrammingbutton
longer then 5 seconds, will
activate actuator into timing
mode. LED ashs 2x in each
1 s i n t e r v a l . U p o n r e l e a s i n g t h e
button, the delayed return
time starts counting.
4 5
PROG < 1s
1 x


1 x
t = 2s . . . 60min.

After the desired time has
elapsed (range of 2s...60min),
the timing mode ends by
pressing the button on the
RF transmitter, to which the
delayed return function is
assigned. This stores the set
time interval into the actuator
memory.
Press of programming button
on receiver RFSA-61M (66M)
shorter then 1 second will n-
ish programming mode. The
LEDlightsupaccordingtothe
pre-set memory function.

1 x
1 2
PROG > 1s
1 x


6 x
3
PROG > 5s
1 x

Function delayed on /
Description of delayed on /
Theoutputcontactwill be openedby pressing the buttonand closed afterthe set
time interval has elapsed.
Programming /
Press of programming button
on receiver RFSA-61M (66M)
for 1 second will activate re-
ceiver RFSA-61M (66M) into
programming mode. LED is
ashing in 1s interval.
Assignment of the delayed on
function is performed by six
presses of the selected button
onthe RF transmitter(must be
a lapse of 1s between individ-
ual presses).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED ashs 2x in each
1s interval. Upon releasing
thebutton,thedelayedreturn
time starts counting.
4/7
U-Energister, d.o.o.| Noveških interniraca 1V | 31000 Užice | Serbia | e-mail: o[email protected]
U-Energister, d.o.o. | Norveških interniraca 1V | 31000 Užice | Republika Srbija | e-mail: o[email protected]
EN Support: [phone] | RS Tehnička podrška [phone]
www.elkoep.rs
Jednokanalna prekidačka jedinica
RS
Funkcija odloženog isključivanja
Opis funkcije odloženog isključivanja
Izlazni kontakt se zatvara / otvara nakon pritiska na taster nakon isteka pode-
šenog vremenskog intervala.
Programiranje
Pritiskom na taster za pro-
gramiranje u trajanju od 1
sekunde na RF elementu
RFSA-61M (66M) element se
prebacuje u režim programi-
ranja. LED lampica trepe u
intervalu od 1s.
Potrebno dodeljivanje funk-
cije odloženog isključivanja
vrši se pomou 5 pritiska
izabranog taster na RF kont-
roleru (između pojedinačnih
pritiska mora biti kašnjenje
od 1 s).
Pritiskom na taster za pro-
gramiranje duže od 5 sekun-
di element se prebacuje u
režim tajmera. LED trepe
dva puta u intervalima od
1s. Kada se taster otpusti,
vreme funkcije odloženog
isključivanja počinje da se
odbrojava.
Nakon isteka potrebnog
vremena (između 2 s ... 60
min), režim vremena se
prekida pritiskom na taster
na RF kontroleru kojem je
dodeljena funkcija odlože-
nog isključivanja. Ovo štedi
zadati vremenski interval u
memoriji elementa.
Pritiskom na taster za pro-
gramiranje na RFSA-61M
(66M) kraim od 1 sekunde
završava se programiranje.
LED svetli u skladu sa pode-
šenom funkcijom memorije.
Funkcija odloženog uključivanja
Opis funkcije odloženog uključivanja
Izlazni kontakt se otvara / zatvara nakon pritiska na dugme nakon isteka pode-
šenog vremenskog intervala.
Programiranje
Pritiskom na taster za pro-
gramiranje u trajanju od 1
sekunde na RF elementu
RFSA-61M (66M) element se
prebacuje u režim programi-
ranja. LED lampica trepe u
intervalu od 1s.
Potrebno dodeljivanje funk-
cije odloženog uključivanja
vrši se pomou 6 pritiska iza-
branog tastera na RF kontro-
leru (između pojedinačnih
pritiska mora biti razmak od
1 s).
Pritiskom na taster za pro-
gramiranje duže od 5 sekun-
di element se prebacuje u
režim tajmera. LED trepe
dva puta u intervalima od
1s. Kada se taster otpusti,
vreme funkcije odloženog
uključivanja počinje da se
odbrojava.

02-58/2016 Rev.8
RFSA-61M, RFSA-66M
Wireless switch unit
EN
Made in Czech Republic
4 5
PROG < 1s
1 x


1 x
t = 2s . . . 60min.

After the desired time has
elapsed (range of 2s...60min),
the timing mode ends by
pressing the button on the
RF transmitter, to which the
delayed return function is
assigned. This stores the set
time interval into the actuator
memory.
Press of programming button
on receiver RFSA-61M (66M)
shorter then 1 second will n-
ish programming mode. The
LEDlightsupaccordingtothe
pre-set memory function.
ANT.
RFSA-61M
Un STATUS
PROG
xxxxxx
RFSA-66M
ANT.
Un 1:xxxxx1
2:xxxxx2
3:xxxxx3
4:xxxxxx4
5:xxxxxx5
6:xxxxxx6
STATUS
PROG
PROG > 5s
1 x

PROG > 8s
1 x

Programming with RF control units /
address /
addresses for individual
relays (channels) /
RFSA-61M: the address listed on the front side of the actuator is used for programming and
controlling an RF actuator by control units.
RFSA-66M: addresses listed on the front side of the actuator are used for programming and
controlling the actuator and individual RF channels by control units.
Delete actuator /
Deleting one position of the transmitter /
By pressing the programming button on the actuator for 5 sec-
onds, deletion of one transmitter activates. LEDashs4xineach
1s interval.
Pressing the required button on the transmitter deletes it from
the actuator's memory.
To conrm deletion, the LED will conrm with a ash long and
the component returns to the operating mode. The memory
status is not indicated.
Deletion does not aect the pre-set memory function.
Deleting the entire memory /
By pressing the programming button on the actuator for 8 sec-
onds, deletion occurs of the actuator's entire memory. LED
ashs 4x in each 1s interval.
Theactuatorgoesintotheprogrammingmode,theLEDashes
in 0.5s intervals (max. 4 min.). You can return to the operating
mode by pressing the Prog button for less than 1s. The LED
lights up according to the pre-set memory function and the
component returns to the operating mode.
Deletion does not aect the pre-set memory function.
5/7
U-Energister, d.o.o.| Noveških interniraca 1V | 31000 Užice | Serbia | e-mail: o[email protected]
U-Energister, d.o.o. | Norveških interniraca 1V | 31000 Užice | Republika Srbija | e-mail: o[email protected]
EN Support: [phone] | RS Tehnička podrška [phone]
www.elkoep.rs
Jednokanalna prekidačka jedinica
RS
Nakon isteka potrebnog
vremena (između 2 s ... 60
min), režim vremena se
prekida pritiskom na taster
na RF kontroleru kojem je
dodeljena funkcija odlože-
nog uključivanja. Ovo štedi
zadati vremenski interval u
memoriji elementa.
Pritiskom na taster za pro-
gramiranje na RFSA-61M
(66M) kraim od 1 sekunde
završava se programiranje.
LED svetli u skladu sa pode-
šenom funkcijom memorije.
Programiranje sa elementima RF sistema
adresa
adresa za pojedinačne
(kanale)
RFSA-61M: adresa navedena na prednjoj strani elementa koristi se za programiranje i
upravljanje elementom pomou elemenata RF sistema.
RFSA-66M: adrese navedene na prednjoj strani elementa koriste se za programiranje i
kontrolu elementa i pojedinačnih kanala elementima RF sistema.
Brisanje elemenata
Brisanje jedne pozicije na kontroleru
Pritiskom na taster za programiranje na RFSA-61M tokom 5
sekundi aktivira se brisanje jednog kontrolera (samo za RFSA-
-66M na odabranom kanalu). LED trepe 4 puta u intervalima
od jedne sekunde.
Pritiskom na taster na kontroleru briše se iz memorije
element.
Da bi potvrdio brisanje, LED lampica trepe dugo vremena i
element se vraa u režim rada. Status memorije nije prikazan.
Brisanje ne utiče na podešenu funkciju memorije.
Brisanje cele memorije
Pritiskom na taster za programiranje na elementu RFSA-61M
tokom 8 sekundi briše se celokupna memorija elementa (za
RFSA-66M samo na izabranom kanalu). LED trepe 4 puta u
intervalima od jedne sekunde.
Element se prebacuje u režim programiranja, LED treperi u
intervalima od 0,5 s (maks. 4 min.).
Da biste se vratili u režim rada, pritisnite dugme Prog manje
od 1 sekunde. LED svetli u skladu sa podešenom funkcijom
memorije i element se vraa u režim rada.
Brisanje ne utiče na podešenu funkciju memorije.

02-58/2016 Rev.8
RFSA-61M, RFSA-66M
Wireless switch unit
EN
Made in Czech Republic
Selecting the memory function /
• Memory function on:
- For functions 1-4, these are used to store the last state of the relay output before the supply
voltage drops, the change of state of the output to the memory is recorded 15 seconds after
the change.
-Forfunctions5-6,the targetstateoftherelayisimmediately enteredinto thememoryafterthe
delay, after re-connecting the power, the relay is set to the target state.
• Memory function off:
When the power supply is reconnected, the relay remains off.
1
PROG > 1s
1 x

2
PROG < 1s
1 x

Press of programming button on receiver RFSA-61M (66M) for 1
second will activate receiver RFSA-61M (66M) into programming
mode. LED is ashing in 1s interval.
P r e s s i n g t h e p r o g r a m m i n g b u t t o n o n t h e R F S A - 61 M ( 6 6 M ) r e c e i v -
er for less than 1 second will nish the programming mode, this
will reverse the memory function. The LED lights up according to
the current pre-set memory function. The set memory function
is saved.
Every other change is made in the same way.
RFSA-61M/230V RFSA-61M/24V RFSA-66M/230V RFSA-66M/24V
Technical parameters /
Supply voltage:
Apparent input:
Dissipated power:
Supply voltage tolerance:
Output
Number of contacts:
Rated current:
Switching power:
Peak current:
Switching voltage:
Min. DC switching power:
Mechanical service life:
Electrical service life (AC1):
Control
RF, by command from transmitter:
Manual control:
Range in free space:
Output for RF antenna:
Other data
Operating temperature:
Operating position:
Mounting:
Protection:
Overvoltage category:
Contamination degree:
Connecting conductor cross-section (mm2):
Dimensions:
Weight:
Related standards:
* Max Tightening Torque for antenna connector is 0.56 Nm.
Attention:
When you instal iNELS RF Control system, you have to keep minimal distance 1 cm between each units.
Between the individual commands must be an interval of at least 1s.
6/7
U-Energister, d.o.o.| Noveških interniraca 1V | 31000 Užice | Serbia | e-mail: o[email protected]
U-Energister, d.o.o. | Norveških interniraca 1V | 31000 Užice | Republika Srbija | e-mail: o[email protected]
EN Support: [phone] | RS Tehnička podrška [phone]
www.elkoep.rs
Jednokanalna prekidačka jedinica
RS
Izbor funkcije memorije
• Funkcija memorije na:
- Za funkcije 1-4 koristi se za čuvanje poslednjeg stanja izlaza releja pre prekida napona
napajanja, promena izlaznog stanja se zapisuje u memoriju nakon 15 s od promene.
- Za funkcije 5-6, ciljno stanje releja se odmah zapisuje u memoriju nakon vremena kašnje-
nja, nakon ponovnog povezivanja napajanja, relej se postavlja u ciljno stanje
•Isključena funkcija memorije
Kada se napajanje ponovo poveže, relej ostaje isključen
Pritiskom na taster za programiranje u trajanju od 1 sekunde
na RF elementu RFSA-61M (66M), element se prebacuje u režim
programiranja. LED lampica trepe u drugim intervalima. Pritiskom na taster za programiranje na RFSA-61M (66M) kraim
od 1 s eku nd e zav rš a va se pr ogr amir anje , š to m enja f unkc ij u m e-
morije u suprotno. LED svetli u skladu sa trenutno podešenom
funkcijom memorije. Podešena funkcija memorije je sačuvana.
Svaka sledea promena podešavanja vrši se na isti način.
2.7 VA / cos φ = 0.6 -
1.62 W 0.8 W
+10% / 


1x switching / přepínací (AgSnO2)
16 A / AC1
4000 VA / AC1, 384 W / DC
30 A / <3 s
250 V AC1 / 24V DC
500 mW
3x107
0.7x105












90 x 17.6 x 64 mm
74 g
min. 2VA /max. 5VA -
min.0.5W/max.2.5W max. 1.8 W
-25 %
3x switching / přepínací (AgSnO2);
3x switching / spínací (AgSnO2)
8 A/ AC1
2000 VA / AC1
10 A/ <3 s
250 VAC1
500 mW
1x107
1x105











90 x 52 x 65 mm
264 g
110-230VAC/50-60Hz 12-24V AC/DC SELV 110-230VAC/50-60Hz 12-24 V AC/DC SELV 














866 MHz, 868 MHz, 916 MHz
button / taster PROG (ON/OFF)
up to / do 200 m
SMA connector / konektor *

-15 °C ... + 50 °C
any / bilo gde
DIN rail / DIN šina EN 60715
IP20 from the front panel /na prednjoj strani panela
III.
2
max. 1x2.5, max. 2x1.5 / with a hollow / sa šupljinom maks.1x2.5


EN 60669, EN 300220, EN 301489 R&TTE Directive, Order. No 426/2000 Coll. (Directive 1999/EC)
Tehnički parametri
Napon napajanja:
Prividna snaga:
Maksimalna potrošnja:
Tolerancija napajanja:
Izlazi
Broj kontakata:
Nominalna struja:
Prekidačka snaga:
Maksimalna snaga:
Prekidački napon:
Min. spínaný výkon DC:
Mehanički radni vek :
Električni radni vek (AC1):
Kontrola
Frekvencija:
Ručna kontrola:
Domet na otvorenom prostoru:
RF antena:
Další údaje
Radna temperatura:
Pozicija rada:
Montaža:
Stepen zaštite:
Kategorija prenapona:
Stepen zagađenja:
Presek provodnika za povezivanje (mm2):
Dimenzije:
Težine:
Standardi:
*Maksimalan momenat pritezanja konektora antene je 0.56 Nm.
Upozorenje:
Kada instalirate iNELS RF Control sistem, mora se poštovati minimalno rastojanje od 1cm između
pojedinih elemenata.
Između pojedinačnih komandi potrebno je da prođe interval od 1s.

02-58/2016 Rev.8
RFSA-61M, RFSA-66M
Wireless switch unit
EN
Made in Czech Republic
Warning
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing. Instal-
lation and connection can be carried out only by a person with adequate professional qualication upon under-
standing this instruction manual and functions of the device, and while observing all valid regulations. Trouble-free
function of the device also depends on transportation, storing and handling. In case you notice any sign of damage,
deformation, malfunction or missing part, do not install this device and return it to its seller. It is necessary to treat
this product and its parts as electronic waste after its lifetime is terminated. Before starting installation, make sure
that all wires, connected parts or terminals are de-energized. While mounting and servicing observe safety regula-
tions, norms, directives and professional, and export regulations for working with electrical devices. Do not touch
parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe correct location of
RF components in a building where the installation is taking place. RF Control is designated only for mounting in
interiors. Devices are not designated for installation into exteriors and humid spaces. The must not be installed into
metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is then impossible.
RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an obstruction, inter-
fered, battery of the transceiver can get at etc. and thus disable remote control.
7/7
U-Energister, d.o.o.| Noveških interniraca 1V | 31000 Užice | Serbia | e-mail: o[email protected]
U-Energister, d.o.o. | Norveških interniraca 1V | 31000 Užice | Republika Srbija | e-mail: o[email protected]
EN Support: [phone] | RS Tehnička podrška [phone]
www.elkoep.rs
Jednokanalna prekidačka jedinica
RS
Upozorenje
Uputstva za upotrebu su namenjena za ugradnju kao i za korisnike proizvoda. Uputstva se uvek dobijaju uz
proizvod. Instalaciju i povezivanje smeju da obavljaju samo kvalikovane osobe, u skladu sa svim važeim
propisima, koja je detaljno upoznata sa ovim uputstvom i funkcijama komponenti. Funkcija elemenata takođe
zavisi od prethodnog načina transporta, skladištenja i rukovanja. Ako u bilo kom slučaju primetite nekakve
znakove ošteenja, deformacije, kvara ili ako neki deo nedostaje, nemojte ugrađivati uređaj, prijavite to pro-
davcu. Nakon što kopmonenti istekle životni vek, potrebno je tretirati je kao elektronski otpad. Pre započinja-
nja instalacije potrebno je prvo se uveriti da su žice, povezani delovi ili terminali bez napona. Tokom instalacije
i održavanja moraju se poštovati sigurnosni propisi, standardi, direktive i profesionalne odredbe za rad sa
električnom opremom. Ne dodirujte elemente pod naponom golim rukama, zbog mogunosti stujnog udara i
rizika od smrti. Zbog propustljivosti RF signala, obratiti pažnju na pravilno postavljanje RF elemenata u zgradi
gde e se izvoditi ugradnja. RF kontrola je namenjena samo za unutrašnju ugradnju. Elementi nisu namenjeni
za spoljašnju ugradnju kao i za ugradnju u vlažne prostorije, ne smeju se ugraditi u metalne ormane kao ni
u plastične ormane sa metalnim vratima iz razloga što e to sprečiti prenos radio frekvencijskog signala. RF
konrola se ne prepuručuje za kontrolu uređaja koji pružaju životne funkcije kao i za kontrolu opasne opreme
kao što su pumpe, električni grejači bez termostata, liftova, dizalica itd. iz razloga što prenos radio frekvencije
može biti preklopnjen, ometen, baterija predajnika se može isprazniti i na taj način daljinski upravljač može
biti onemoguen.
