Endress+Hauser Soliphant M FTM52 User manual

KA230F/00/a6/06.07
71036023
Operating Instructions
Soliphant M FTM52
de - Füllstandgrenzschalter
en - Level Limit Switch
fr - Détecteur de niveau
es - Detector de nivel
it - Interruttore di livello
nl - Niveauschakelaar

2Endress+Hauser
de - Inhalt
Sicherheitshinweise 4
Handhabung 6
Geräte-Identifikation 8
Einbauhinweise 12
Messeinrichtung 14
Auswahl der Gabellänge 17
Sicherheitsschaltung
21
Diagnose 26
Hinweise zur Symbolik 28
Anschluss 29
Wartung 46
Technische Daten 47
Zubehör 48
Fehlersuche 50
Ersatzteile 56
Reparatur 59
Ergänzende Dokumentation 60
"Achtung!
= verboten;
führt zu fehlerhaftem Betrieb
oder Zerstörung.
en - Contents
Notes on Safety 4
Handling 6
Device Identification 8
Mounting Notes 12
Measuring system 14
Selection of the fork length 17
Fail-safe mode
21
Diagnosis 26
References to the symbolism 28
Connections 29
Maintenance 46
Technical Data 47
Accessories 48
Trouble-shooting 51
Spare parts 56
Repair 59
Supplementary Documentation 60
"Caution!
= forbidden;
leads to incorrect operation
or destruction.
fr - Sommaire
Conseils de sécurité 4
Manipulation 6
Identification 8
Conseils pour le montage 12
Ensemble de détection de niveau 14
Sélection de la longueur de fourche17
Sécurité
21
Diagnostic 26
Symboles utilisés 28
Raccordement 29
Maintenance 46
Caractéristiques techniques 47
Accessoires 48
Recherche de défauts 52
Pièces de rechange 56
Réparations 59
Documentation complémentaire 60
"Attention!
= interdit; peut provoquer
des dysfonctionnements
ou la destruction.

Endress+Hauser 3
es - Indice
Notas sobre seguridad 5
Modo de empleo 6
Identificación del equipo 8
Recomendaciones de montaje 12
Sistema de medida 14
Selección de la longitud
de la horquilla 17
Conmutador de seguridad
21
Diagnóstico 26
Significado de los símbolos 28
Conexiones 29
Mantenimiento 46
Datos técnicos 47
Accesorios 48
Identificación de fallos 53
Repuestos 56
Reparaciones 59
Documentación suplementaria 60
"Atención!
= Prohibido; peligro
de mal funcionamiento
o de destrucción.
it - Indice
Note sulla sicurezza 5
Accorgimenti 6
Identificazione dello strumento 8
Note al montaggio 12
Sistema di misura 14
Selezione della lunghezza
della forcella 17
Selezione della modalità
di sicurezza
21
Diagnosi 26
Riferimento dei simboli 28
Collegamenti elettrici 29
Manutenzione 46
Dati tecnici 47
Accessori 48
Individuazione e eliminazione
delle anomalie 54
Ricambi 56
Riparare 59
Documentazione supplementare 60
"Attenzione!
= Vietato;
pericolo
di malfunzionamento
o di distruzione.
nl - Inhoud
Veiligheidsinstructies 5
Behandeling 6
Instrument-identificatie 8
Inbouwtips 12
Meetopstelling 14
Keuze van de vorklengte 17
Veiligheidsschakeling
21
Diagnose 26
Verwijzing via symbolen 28
Aansluiting 29
Onderhoud 46
Technische gegevens 47
Toebehoren 48
Fout zoeken 55
Reserve-onderdelen 56
Reparatie 59
Aanvullende documentatie 60
"Opgelet!
= verboden;
leidt tot foutieve werking
of storing.

4Endress+Hauser
de - Sicherheitshinweise
Der Soliphant M FTM52
ist ein Füllstandgrenzschalter
für Schüttgüter.
Bei unsachgemäßem Einsatz
können Gefahren von ihm
ausgehen.
Das Gerät darf
nur von
qualifiziertem und
autorisiertem Fachpersonal
unter strenger Beachtung dieser
Betriebsanleitung,
der einschlägigen Normen,
der gesetzlichen Vorschriften
und der Zertifikate
(je nach Anwendung)
eingebaut, angeschlossen,
in Betrieb genommen und
gewartet werden.
In der Gebäudeinstallation ist ein
Netzschalter für das Gerät leicht
erreichbar in dessen Nähe zu
installieren.
Er ist als Trennvorrichtung für das
Gerät zu kennzeichnen.
en - Notes on Safety
The Soliphant M FTM52 is
designed for level limit detection
in bulk solids.
If used incorrectly it is possible that
application-related dangers may
arise.
The level limit switch may be
installed, connected,
commissioned, operated and
maintained
by qualified and
authorised personnel only
,
under strict observance of
these operating instructions,
any relevant standards,
legal requirements, and,
where appropriate, the certificate.
Install an easily accessible power
switch in the proximity of the
device.
Mark the power switch as a
disconnector for the device.
fr - Conseils de sécurité
Le Soliphant M FTM52 doit être
exclusivement utilisé comme
détecteur de niveau pour produits
solides.
Il peut être source de danger en
cas d’utilisation non conforme aux
prescriptions.
L’appareil ne doit être installé,
raccordé, mis en service et
entretenu
que par un personnel
qualifié et autorisé
, qui tiendra
compte des indications contenues
dans la présente mise en service,
des normes en vigueur
et des certificats disponibles
(selon l’application).
Installer un interrupteur à
proximité immédiate de l'appareil
en veillant à ce qu'il soit facilement
accessible.
Il est à identifier comme
interrupteur du détecteur.

Endress+Hauser 5
es - Notas sobre seguridad
El detector de nivel Soliphant M
FTM52 ha sido diseñado para la
detección de límite en sólidos a
granel.
Su empleo inapropiado puede
resultar peligroso.
El equipo deberá ser montado,
conectado, instalado y mantenido
única y exclusivamente por
personal cualificado y
autorizado
, bajo rigurosa
observación de las presentes
instrucciones de servicio,
de las normativas y
legislaciones vigentes,
así como de los certificados
(dependiendo de la aplicación).
Instalar un interruptor de fácil
acceso en las proximidades del
equipo.
Identificar el interruptor como
desconectador del equipo.
it - Note sulla sicurezza
Il Soliphant M FTM52 e
particolarmente studiato per
l’impiego come sogliadi livello in
solidi grossi.
Un'installazione non corretta può
determinare pericolo.
Lo strumento può essere montato
solamente da personale
qualificato ed autorizzato
.
La messa in esercizio e la
manutenzione devono rispettare
le indicazioni di collegamento,
le norme e i certificati di seguito
riportati.
Installare un interuttore per
l'alimentazione in prossimità del
dispositivo.
Marcare l'interuttore come
disconnessione del dispositivo.
nl - Veiligheidsinstructies
Gebruik de Soliphant M FTM52
alleen als niveauschakelaar
voor
vaste stoffen.
Indien niet correct gebruikt
kunnen gevaarlijke situaties
ontstaan.
Het instrument
alleen door
gekwalificeerd en
geautoriseerd personeel
laten
inbouwen, aansluiten, in bedrijf
nemen en onderhouden.
Neem de instructies in deze
Inbedrijfstellingsvoorschriften,
de desbetreffende normen,
de wettelijke voorschriften en
eventuele certificaten in acht.
Installeer een makkelijk bereikbare
voedingschakelaar in de nabijheid
van het instrument.
Kenmerk de voedingschakelaar
specifiek voor het instrument.

6Endress+Hauser
de - Handhabung
Nicht an der Gabel festhalten
en - Handling
Do not hold at the fork
fr - Manipulation
Ne pas tenir au niveau de
la fourche
es - Modo de empleo
No sujetar en la horquilla
it - Accorgimenti
Non toccare la forcella
nl - Behandeling
Niet aan vork vasthouden

Endress+Hauser 7
de - Nicht verbiegen
Nicht kürzen
Nicht verlängern
en - Do not bend
Do
not shorten
Do
not lengthen
fr - Ne pas déformer
Ne pas raccourcir
Ne pas rallonger
es - No torcer
No acortar
No alargar
it - Non stringere o allargare
Non accorciare o allungare
Non piegare
nl - Niet verbuigen
Niet inkorten
Niet verlengen

8Endress+Hauser
de - Geräte-Identifikation en - Device Identification fr - Identification de l'appareil es - Identificación del equipo it - Identificazione dello
strumento
nl - Instrument-identificatie
ENDRESS+HAUSER
SOLIPHANT M
FTM52–##########
Order Code
A
C
D
E
F
G
H
S
T
X
Z
8
Y
1
2
3
4
5
6
7
CSA General Purpose, CSA CUS
FM DIP-AIS Cl. II, III, Div.1,Gr.E-G+
IEC Ex iaD A20
FM IS Cl. I, II, III, Div.1,Gr.A-G+NI+
FM XP-AIS Cl. I, Div.1,Gr.A-D+
TIIS Ex d [ia] T4
TIIS Ex ia IIC T3
NEPSI Ex ia IIC T6
NEPSI Ex d [ia] IIC T6
NEPSI DIP A20 Ta, T4
ATEX II 1 D, 1/2 GD, 1/3 GD Ex ia IIC T6
ATEX II 1/2 D Ex tD [iaD]
ATEX II 3 D, ATEX II 3 G EEx nA/nL/nC
ATEX II 1/3 D Ex tD [iaD]
ATEX II 1 D, ATEX II 1/2 G Ex de [ia] IIC T6
ATEX II 1 D, ATEX II 1/2 G Ex d [ia] IIC T6
ATEXII1D,II1G ExiaT6 (XA)
CSA DIP Cl. II, III, Div. 1+2, Gr. E-G
CSA IS Cl. I, II, III, Div. 1+2, Gr. A-G
IEC Ex tD [iaD] A21
CSA XP Cl. I, Div. 1+2, Gr. A-D
*
1
*
2

Endress+Hauser 9
5
9
B
C
F
G
Y
1
2
4
5
7
8
9
*
2
*
2
*
2
*
1
*
2
A
2
AF
AG
AH
B3
BS
BT
GG
GJ
GK
GX
KF
KG
KH
TD
YY
2", 150 lbs, RF, ANSI B16.5
3", 150 lbs, RF, ANSI B16.5
4", 150 lbs, RF, ANSI B16.5
DN50, PN25/40 A, EN1092-1 (DIN2527 B)
DN80, PN10/16 A, EN1092-1 (DIN2527 B)
DN100, PN10/16 A, EN1092-1 (DIN2527 B)
EN10226, R 1½
ANSI, NPT 1½, d = 1.67"
ANSI, NPT 1¼, d = 1.38"
ANSI, NPT 1½, d = 1.38" --> ISA
10K 50, RF, JIS B2220
10K 80, RF, JIS B2220
10K 100, RF, JIS B2220
Tri-Clamp ISO2852, DN40-51 (2")
PTFE>316L;
Gabel beschichtet / fork coated / Fourche revêtue /
Horquilla revestida / Rebbi rivestiti / Vork bekleed
316L; Ra 3.2 µm/80 grit,
316L; Ra 0.8 µm/180 grit;
Gabel poliert / fork polished / Fourche polie /
Horquilla pulida / Rebbi lucidati / Vork gepolijst
...... mm; min. 10 g/l (0.7 lbs)
...... mm; min. 50 g/l (3 lbs)
...... in; min. 10 g/l (0.7 lbs)
...... in; min. 50 g/l (3 lbs)
FEM51; 19...253 V AC
FEM52; PNP, 10... 55 V DC
FEM54; DPDT, 19...253 V AC/55VDC
FEM55; 8/16 mA, 11... 36 V DC
FEM57; PFM
FEM58; NAMUR +
Prüftaster / test button / Touche test /
Botón de prueba / Pulsante di test / Testtoet
£
£

10 Endress+Hauser
A
D
E
G
H
Y
H
Y
1
3
5
7
2
3
4
7
9
A
G
R
S
Y
Kompakt / compact / compact / compacto / compatta / compact
6m>
20 ft >
6m,
verstärkt / armoured / renforcé/ armado / corazzato / versterkt>
20 ft,
verstärkt / armoured / renforcé/ armado / corazzato / versterkt>
T13, Aluminium, IP66/68 NEMA4X,
getrennter Anschlussraum / separate connection compartment /
compartiment de raccordement séparé/
Compartimiento de conexión separado /
Vano diconnessione separato / Gescheiden aansluitruimte
F16, Polyester, IP66/67 NEMA4X+
Klarsichtdeckel/ Transparent cover / Couvercle transparent /
Cubierta transparente / Copertura trasparente / doorzichtigdeksel
F17, Aluminium, IP66/67 NEMA4X
F13, Aluminium, IP66/68 NEMA4X
F15, 316L, IP66/67 NEMA4X
M20
NPT ½
G½
NPT ¾
Glasdeckel/Glass cover / Couvercle en verre /
Cubierta de cristal/ Copertura divetro / doorzichtigdeksel
SIL, ,
Glasdeckel/Glass cover / Couvercle en verre /
Cubierta de cristal/ Copertura divetro / doorzichtigdeksel
SIL,
*2
*4
*4
*2
*1
*2
*2
*3
*3
*3
*3

Endress+Hauser 11
ohne / without / sans / sin / senza / zonder
ohne /without /sans /sin /senza /zonder
andere / others / autres / otros / altri / andere
andere /others /autres /otros /altri /andere
Konformität
Konformität
serklärung / declaration of conformity /
serklärung /declaration of conformity /
Déclaration de conformité / Declaración de conformidad /
Déclaration de conformité /Declaración de conformidad /
Dichiarazione di conformità / Conformiteit
Dichiarazione di conformità /Conformiteit
sverklaring
sverklaring
Sep
Sep
aratgehäuse
aratgehäuse
/ sep
/sep
arate housing / Boîtier sép
arate housing /Boîtier sép
aré /
aré /
Cabezal sep
Cabezal sep
arado / Custodia sep
arado /Custodia sep
arat
arat
a / Sep
a/Sep
arate behuizing
arate behuizing
*
*
1
1
*
*
2
2
*
*
3
3
*
*
4
4
A
A
Y
Y
*
*
2
2
*
*
1
1

12 Endress+Hauser
de - Einbauhinweise
en - Mounting Notes
fr - Conseils pour le montage
es - Recomendaciones de montaje
it - Note al montaggio
nl - Inbouwtips

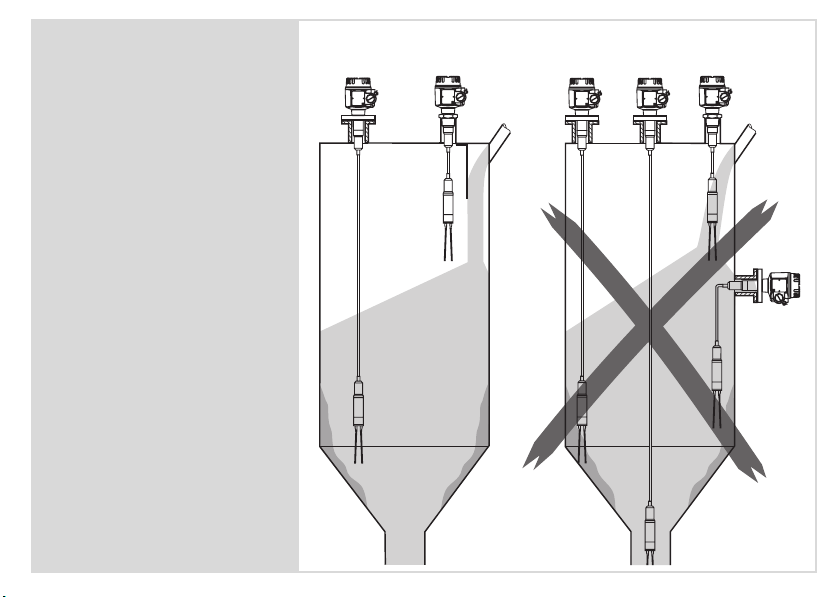

* Umlenkplatte /
Baffle /
Déflecteur /
Placa de protección /
Deflettore /
Keerschot
*

Endress+Hauser 13
= 90°
ø min. 45 mm
(ø min. 1.77 in)
24,5 mm
(0.8 in)
= 90°
max. 130 mm
(max. 5 in)
= 90°
max. 15°

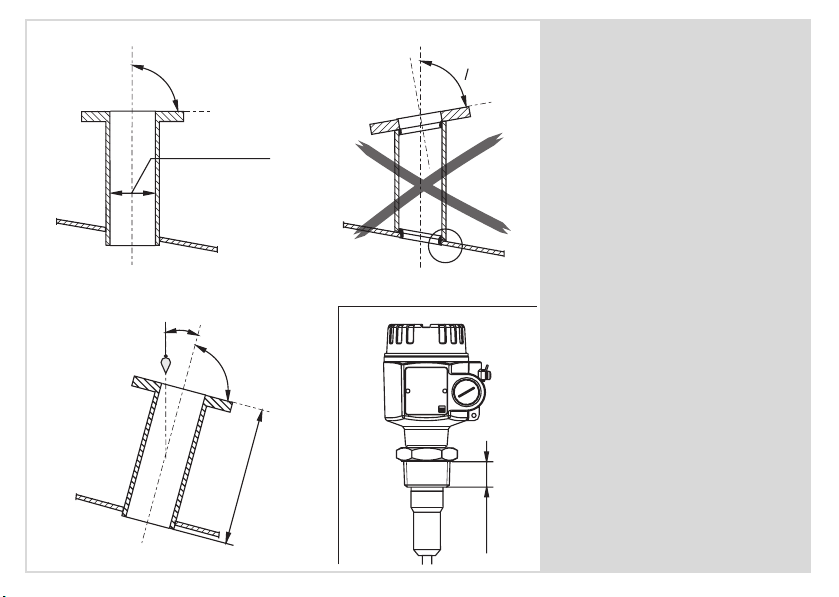

de - Soliphant anflanschen
en - Soliphant flange-connection
fr - Montage avec bride
es - Montaje con brida
it - Montaggio su flangia
nl - Soliphant flensverbinding

14 Endress+Hauser
de - Messeinrichtung
für Anschluss über Schaltgerät
en - Measuring system
for connection via switching unit
fr - Ensemble de détection
de niveau
pour raccordement via
transmetteur
es - Sistema de medida
para conexión con transmisores
remotos
it - Sistema di misura
per connessione mediante
unità di commutazione
nl - Meetopstelling
voor aansluiting aan een
schakelversterker
Order code: FTM52-#### ##### #
Elektronikeinsätze
Electronic inserts
Electronique
Electrónica
Inserti elettronici
Elektronica-insert
FEM5
FEM5
FEM5
5
7
8

Endress+Hauser 15
*)
Ex i
E X E X
…
*)
Schaltgerät, SPS, Trennverstärker,
Switching unit, PLC, isolating amplifier,
API, convertisseur/ séparateur, Coupleur de segments
Interruptor, PLC, amplificador aislado, Acoplador segmento
Unità di commutazione, PLC, barriera di separazione, Segment coupler
Schakelversterker, PLC, scheidingsversterker, segmentkoppeling
Segmentkoppler
Segment coupler
Transmetteur,
de - Messeinrichtung
für Anschluss über Schaltgerät
en - Measuring system
for connection via switching unit
fr - Ensemble de détection
de niveau
pour raccordement via
transmetteur
es - Sistema de medida
para conexión con transmisores
remotos
it - Sistema di misura
per connessione mediante
unità di commutazione
nl - Meetopstelling
voor aansluiting aan een
schakelversterker

16 Endress+Hauser

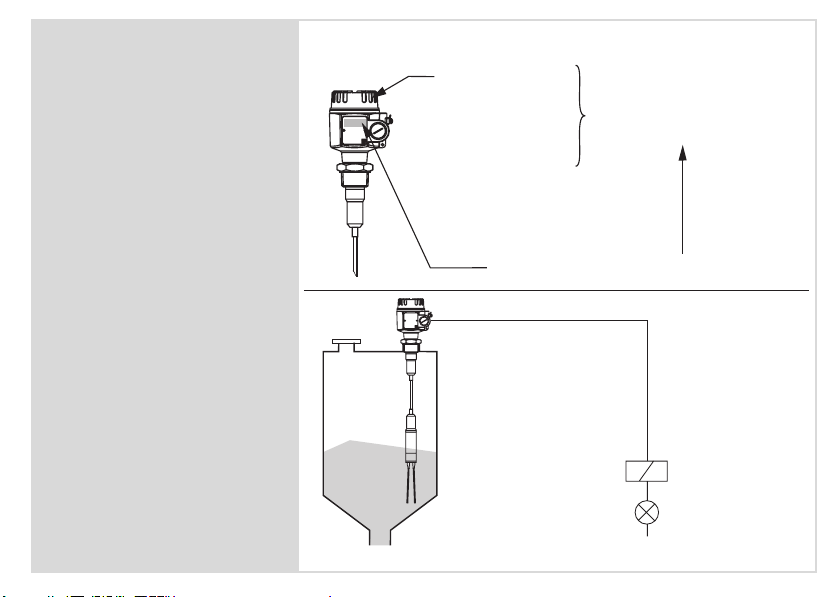

de - Messeinrichtung
für direkten Anschluss
en - Measuring system
for direct connection
fr - Ensemble de détection
de niveau
pour raccordement direct
es - Sistema de medida
para conexión directa
it - Sistema di misura
per connessione diretta
nl - Meetopstelling
voor directe aansluiting
Order code: FTM52-#### ######
Elektronikeinsätze
Electronic inserts
Electronique
Electrónica
Inserti elettronici
Elektronica-insert
FEM5
FEM5
FEM5
1
2
4
…

Endress+Hauser 17

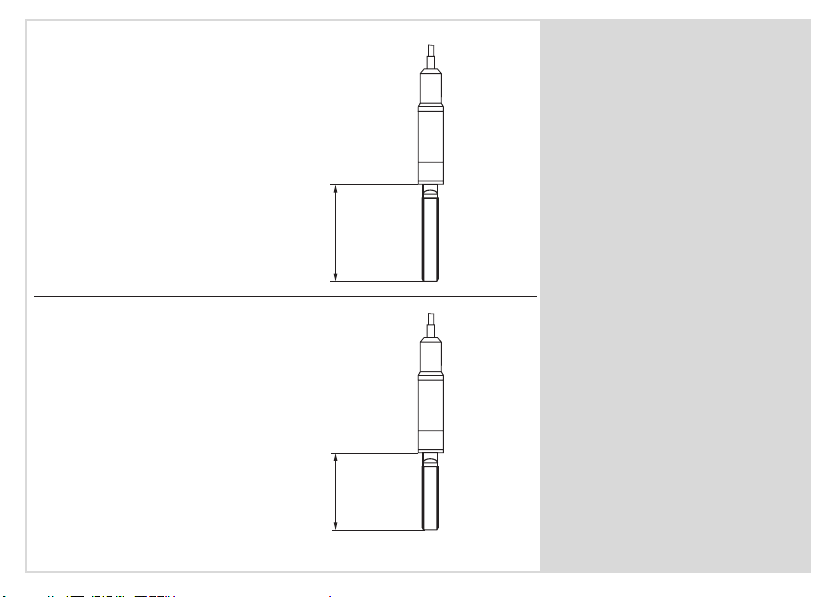

155 mm
(6.1in)
100 mm
(3.94in)
Schüttgewicht beiStandardgabel/
bulk densitywith standard fork/
Densitéavec fourche standard /
Densidad delsólido con horquilla estándar /
densitàprodotto con forcella standard /
Stortgoed met standaard vork
>10 g/l(>0.7lbs)
––
Schüttgewicht beiKurzgabel/
bulk densitywith short fork/
Densitéavec fourche courte /
Densidad delsólido con horquilla corta /
densitàprodotto con forcella corta /
Stortgoed met korte vork
>50 g/l(>3lbs)
––
de - Auswahl der Gabellänge
Abhängig vom Schüttgewicht
en - Selection of the fork length
depending on the bulk density
fr - Sélection de la longueur de
fourche
Exemple d'implantation en
fonction de la densité de solides
es - Selección de la longitud de la
horquilla
Ejemplos de montaje dependiendo
de
la densidad del sólido
it - Selezione della lunghezza
della forcella
Esempi di montaggio
in funzione della densitá
nl - Keuze van de vorklengte
Afhankelijk van het stortgewicht

18 Endress+Hauser

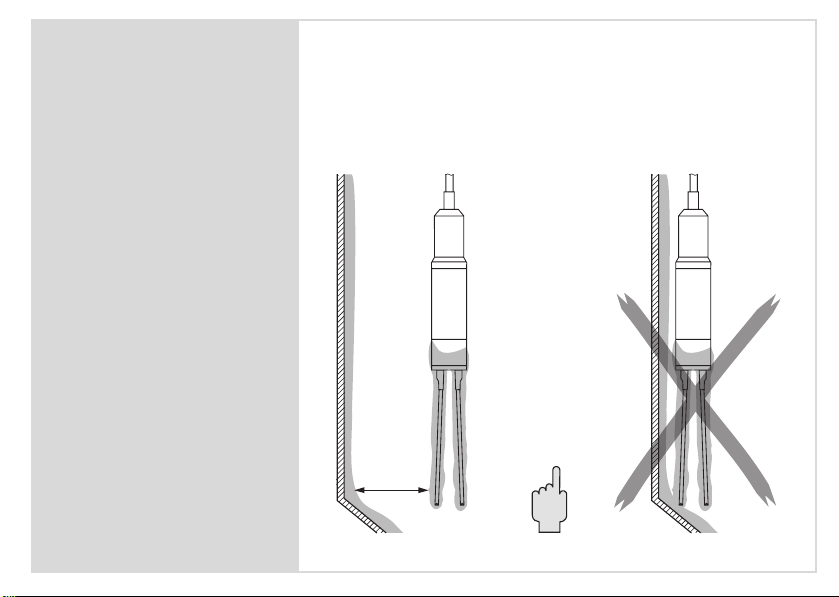

de - Ansatzbildung berücksichtigen.
Schwinggabel darf Ansatz am
Behälter nicht berühren.
en - Consider build-up.
Fork may not come into contact
with build- up on tank.
fr - Tenir compte du colmatage.
La fourche ne doit pas entrer en
contact avec le dépôt sur le
réservoir.
es - Tener en cuenta las adherencias.
Las horquillas no deben estar en
contacto con las adherencias del
producto.
it - Tenere conto dei depositi.
La forcella non deve entrare in
contatto con i depositi sulle pareti.
nl - Rekening houden met aangroei.
Trilvork mag de aangroei van de
silo niet raken.
* Abstand beachten! / Observe distance! / Respecter une certaine distance /
¡Observar la distancia! / Osservare la distanza! / Afstand houden!
*

Endress+Hauser 19
L
L
48
SW45/50
45/50 AF
P
T
F
E
Siehe Zubehör
Seilkürzungssatz
1.2.
See accessories
Rope shortening
set
Voir accessoires
Set de
raccourcissement
du câble
Ver accesorios
Elementos para
acortar elcable
Vediaccessori
Kit per
accorciamento
fune
Zie toebehoren
Kabelinkortset
de - 1. Seil falls notwendig kürzen.
2. Soliphant einschrauben.
Nicht am Gehäuse drehen.
en - 1. Shorten the rope if necessary.
2. Screw Soliphant into
process connection.
Don’t use housing to turn.
fr - 1. Raccourcir le câble si nécessaire.
2. Visser le Soliphant.
Ne pas se servir du boîtier
pour tourner.
es -
1. Si es necesario acortar el cable
2. Roscar el Soliphant a la
conexión a proceso.
No girar el cabezal.
it - 1. Accorciare la fune se necessario.
2. Avvitare il Soliphant
senza
servirsi della custodia .
nl - 1. Indien nodig kabel inkorten.
2. Soliphant inschroeven;
niet aan de behuizing draaien.

20 Endress+Hauser
de - Kabeleinführung ausrichten
en - Cable gland orientation
fr - Orientation de l’entrée de câble
es - Ajuste del prensaestopa
it - Posizionamento del passacavo
nl - Kabelinvoer uitrichten
Anzugsdrehmoment /
Torque /
Couple de serrage /
Esfuerzo de torsión /
Coppia di torsione /
Aandraaimoment
F16:
0.6 Nm (0.4425 lbf ft)
F15, F17, F13, T13:
0.9 Nm (0.6638 lbf ft)
3...4 x
3...4 x
... 270°
2.
3.
1 2
1.
12
12
