Etherma EXO PRO 2000 W User manual

Montage- und
Gebrauchsanleitung
Infrarotheizstrahler EXO PRO 2000 W (IR 06002)
Infrarotheizstrahler EXO PRO RC 2000 W (IR 06003)
Infrarotheizstrahler EXO PRO 2500 W (IR 06004)
Infrarotheizstrahler EXO PRO RC 2500 W (IR 06005)
Infrarotheizstrahler EXO DARK 2000 W (DS 06002)
Infrarotheizstrahler EXO DARK RC 2000 W (DS 06003)
DEGB
NL
FRITSL HR

06/2022
2
Inhaltsverzeichnis
Sicherheits- und Bedienungshinweise............................3
Lieferumfang...................................................................4
Montagehinweise............................................................5
Inbetriebnahme...............................................................8
Funkfernsteuerung .........................................................9
Bedienung ...................................................................12
Batteriewechsel des Handsenders...............................14
Reinigungshinweise......................................................14
Garantiebedingungen...................................................15
Ergänzende Hinweise...................................................16
Anlagen
• Anlage 1:
Technische Daten
• Anlage 2:
Sicherheitsabstände
• Anlage 3:
Strahlungsdiagramm
AX
AX
AX
DE

06/2022
3
Sicherheits- und Bedienungshinweise
Bitte beachten Sie folgende Hinweise:
Lesen Sie die Gebrauchsanleitung vor der Montage sorgfältig durch und bewah-
ren Sie diese auf.
Dieses Heizgerät ist für den Außenbereich für die Benutzung von erwachsenen
Personen bestimmt. Es ist nicht zur Scha󰀨ung eines angenehmen Temperaturni-
veaus in Innenräumen bestimmt.
Kinder dürfen nicht mit dem Heizgerät spielen. Kinder jünger als 3 Jahre sind
fernzuhalten, es sei denn, sie werden ständig überwacht. Kinder jünger als
8 Jahre dürfen das Gerät nicht ein- und ausschalten, nicht den Stecker in die
Steckdose stecken, das Gerät nicht reinigen und keine Wartungsarbeiten durch-
führen.
Vorsicht – Einige Teile des Produktes können sehr heiß werden und Ver-
brennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder
und schutzbedürftige Personen anwesend sind.
• Die Montage muss fachgerecht nach den Installationsvorschriften VDE 0100
(gg. auch Teil 559 und 701 beachten) von einer fachkundigen Person durch-
geführt werden.
• Bei allen Arbeiten die elektrische Anlage unbedingt spannungsfrei schalten
(Netzstecker ziehen, Sicherung ausschalten). Die Heizung erst einschalten,
wenn alle Leitungsverbindungen vollständig hergestellt sind.
• Die Hausinstallation zur Stromversorgung des Heizgerätes muss mit einem
Schalter ausgeführt sein und mit einer Sicherung von mindestens 16A Träge
(Typ C16A) abgesichert sein.
• Nicht direkt unter Steckdosen, Verteilerdosen, Schaltern oder elektrischen Lei-
tungen montieren.
• Steckdosen dürfen sich ausschließlich in den in der Anlage 1 vorgegebenen
Positionen benden.
• Den Wärmestrahler gemäß VDE 0100 Teil 559 nicht in der Nähe von Vorhän-
gen oder brennbaren Sto󰀨en anbringen.
• Das Gerät erfüllt mindestens die Schutzart IP 65 wenn alle Steckverbindungen
(Gerätestecker, Stecker der Erweiterungskomponenten) eingesteckt sind und
ist für den Außenbereich zugelassen.
• Betreiben Sie das Gerät niemals unbeaufsichtigt.
• Das Heizgerät ist grundsätzlich über den Hausinstallationsschalter auszu-
schalten, wenn es nicht benutzt wird.
• Das Gerät im eingeschaltetem oder warmen Zustand nicht abdecken, es
besteht Brandgefahr.
DE

06/2022
4
• Der Funkempfänger ist mit einer Übertemperatur-Schutzfunktion ausgestattet,
die bei Übertemperatur die Heizleistung vorrübergehend beschränkt.
• Zum Verstellen der Strahlrichtung das Gerät abschalten und abkühlen lassen.
• Nicht direkt für längere Zeit, sowie aus kurzer Distanz in die in Betrieb bend-
liche IR-Halogenlampe sehen.
• IR-Halogenlampen sind empndlich gegen direkten Hautkontakt (nicht mit den
Fingern berühren). Fett oder andere Verschmutzungen können Sie mit einem
alkohol-getränkten Tuch beseitigen.
• Um die Lebensdauer der IR-Halogenlampe sicherzustellen ist diese vor Vib-
rationen, Stößen und vor Schadsto󰀨en wie z. B. Säuren, Ammoniak, Zement-
staub etc. zu schützen.
• Die IR-Halogenlampe ist vor mechanischer Beanspruchung zu schützen. Sie
muss ausgetauscht werden, wenn Verfärbungen (Dunkelstellen, Verformun-
gen) sichtbar werden oder die Nennlebensdauer erreicht ist.
• Beschädigte Geräteelemente wie z. B. Anschlussleitung, Schalterwippe, Dicht-
manschette oder Heizröhre müssen unbedingt ausgetauscht werden. Das Ge-
rät muss sofort abgebaut und trocken aufbewahrt werden.
• Reparaturarbeiten (Austausch einer defekten Anschlussleitung, einer defekten
Heizröhre oder ähnliches) sind nur durch den Kundendienst der Herstellerr-
ma oder einem autorisierten Vertragshändler durchzuführen.
• Reinigungs- und Wartungsarbeiten dürfen ausschließlich von erwachsenen
Personen mit hinreichender Fachkenntnis durchgeführt werden.
Lieferumfang
IR-Wärmestrahler
Halterung
Montage- und Gebrauchsanleitung
DE

06/2022
5
Montagehinweise
• Der Strahler darf nur horizontal montiert und betrieben werden!
• Montage des Strahlers nur mit geeignetem Montagematerial (Beispiel: Schrau-
be M6x60 mit Metalldübel bei Stein- oder Betonuntergrund) auf festen, tragfä-
higen, normal- oder schwer- bzw. nicht-entammbarem Untergrund.
• Falls Strahler und Steckdose nicht auf der gleichen Fläche montiert werden
ist sicherzustellen, dass das Strahlungsfeld nicht auf die Steckdose gerichtet
werden kann. Anderenfalls ist zwingend sicherzustellen, dass die Steckdose
im Strahlerbetrieb sich nicht auf über 70°C erwärmen kann.
• Die Sicherheitsabstände gemäß Anlage 2 sind einzuhalten.
• Der Bereich der Wärmewirkung kann anhand des Strahlungsdiagrammes
(Anlage 3) abgeschätzt werden. Darin sind in verschiedenen Abständen vom
Wärmestrahler die Größen der Strahlungsächen und jeweils die max. Strah-
lungsintensität ausgewiesen.
• Montagehöhe: mindestens 1,80 m über Fußboden
• Der Strahler ist mit Hammernut nach oben orientiert zu montieren. Die Ham-
mernut ist erkennbar bei Blick auf die Gehäuseseite mit der Anschlussleitung
(siehe Abbbildung unten).
DE
Rille
Bei Montage
immer oben
Bei Montage
immer unten

06/2022
6
Hinweis:
Der Wärmestrahler verfügt über einseitigen Schwenkbereich in Richtung
Quer-Langlochseite, abhängig von der Montageorientierung des T-Halters.
Bei der Montage an einer Wand ist der T-Halter mit der Quer-Langlongseite
unten zu montieren (Bild montieren), bei der Montage an der Decke mit der
Quer-Langlochseite vorne.

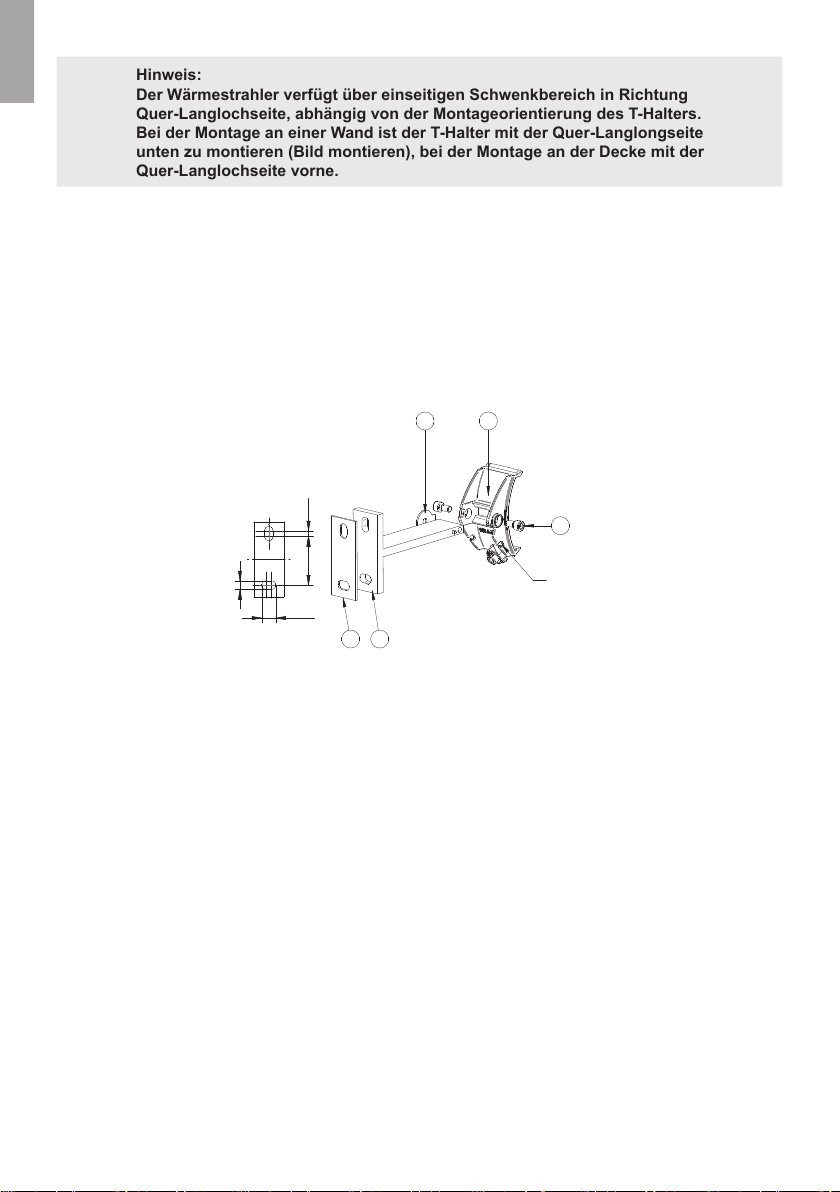

Schritt 1: T-Halter montieren
• Der Wärmestrahler ist mit 2 T-Haltern im Abstand von 400 mm unter Be-
achtung der Sicherheitsabstände und Sicherheitshinweise (siehe Anlage 2)
zu installieren.
• Die Adapterklaue (6) ist zur Montageerleichterung durch Lösen der
Schrauben (11) vom T-Halter (1) zu entfernen (Darstellung unten).
• T-Halter (1) mit untergelegter Silikonplatte (2) mit je 2 Schrauben gemäß
folgender Abbildung auf der Befestigungsäche montieren.
6
2 1
11
A
12
9
15
6
52
Schritt 2: Adapterklauen an T-Halter montieren
• Adapterklauen (6) an die beiden auf der Befestigungsäche montierten
T-Halter montieren, Sicherungsscheibe (12) zwischen T-Halter und
Adapterklaue anbringen und von außen Zylinderschrauben (11) in
T-Halter einschrauben (Darstellung oben). Bei der Deckenmontage ist
die Adapterklaue abweichend zur Darstellung um 180° verdreht an den
Halter zu schrauben.
Schritt 3: Strahler auf T-Halter montieren
• Sicherungslaschen (3) mit Ring (4) von der Leitungsseite in die
Schwalbenschwanznut ca. Maß L1 aus Zeichnung und Maß L2 aus
Zeichnung weit einschieben (Gerätetyp beachten).
• Schrauben 3,5x6,5 (5) festziehen.
• Die Excenterspanner (7) der Adapterklauen (6) in Vertikalrichtung (C)
ausrichten, siehe Bild unten.

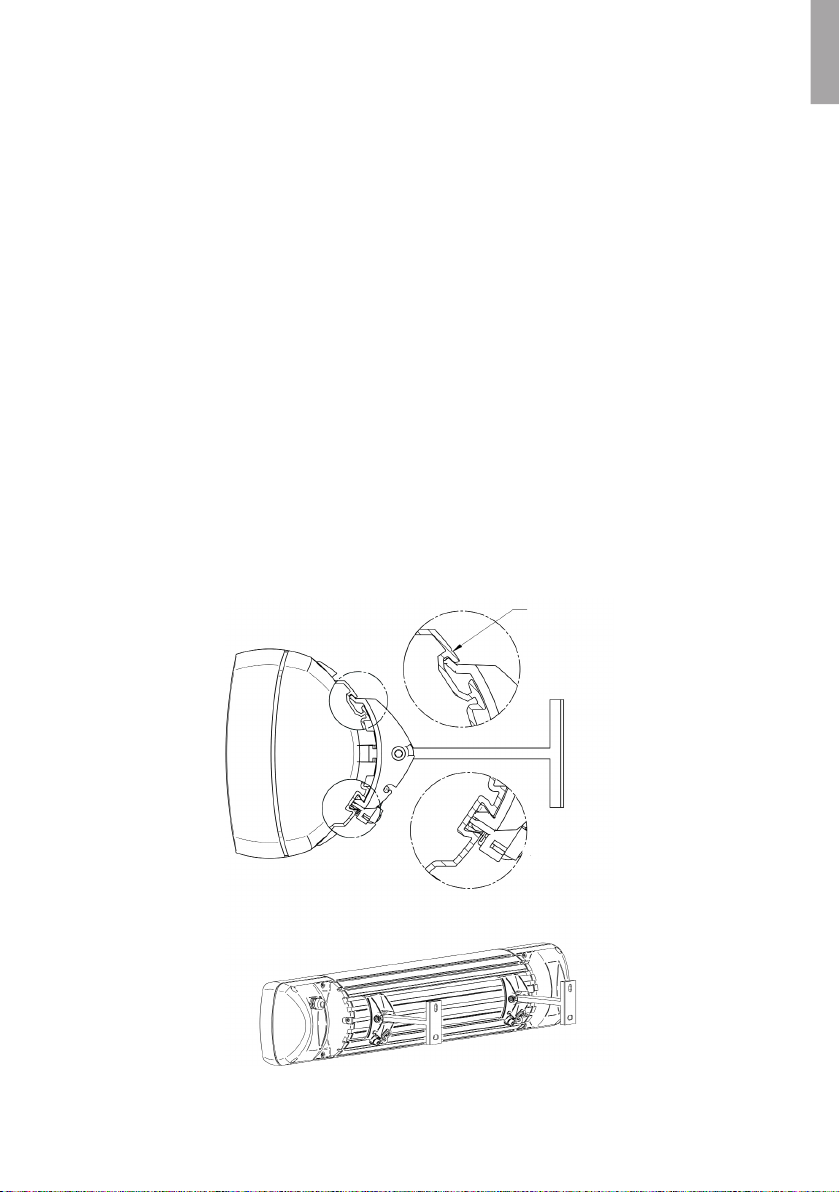

• Den Strahler (B) oben in die Hammernutseite auf die Adapterklauen
(6) einhängen und unten auf die Excenterspannerseite (7) einschwen-
ken.
DE

06/2022
7
• Die Excenterspanner (7) mit beiliegendem Innensechskantschlüssel SW5
in Uhrzeigerrichtung fest anziehen (ca. 80° Drehwinkel). Der Wärmestrah-
ler muss spielfrei und fest mit den Adapterklauen verbunden sein.
Achtung: kein Verdrehanschlag; keine 180° Drehung – Excenterspanner
nicht überdrehen!
• Jeweils den Sicherungsring (4) in die Ausfräsung (A) der Adapterklaue (6)
einhängen.
• Zum Einstellen bzw. Verstellen der Strahlrichtung die Schraube (11; linke
Adapterklauenseite gemäß Bild unten) mittels Innensechskantschlüssel
SW5 lösen, den Strahler in die gewünschte Strahlrichtung bringen und die
Schraube (11) fest anziehen.
3
5
3,4,5
B6
7
111
A
4
3
7
C
IR 06002
IR 06003
IR 06004
IR 06005
DS 06002
DS 06003
L1 120 150
L2 350 400
L2
L1
Achtung: Die Adapterklauen müssen jetzt jeweils in beide Gerätenuten
greifen (Sichtkontrolle)
Die Sicherungslaschen (3) müssen sich nun unmittelbar neben den Adapter-
klauen (6) benden.
DE

06/2022
8
Inbetriebnahme
Achtung: Transportsicherung im Reektor vollständig entfernen.
Anschluss an Stromnetz herstellen (Schukostecker).
Geräte ohne Funkfernsteuerung (IR 06002; IR 06004 und DS 06002)
Die Heizleistung beginnt sofort.
Geräte mit Funkfernsteuerung (IR 06003; IR 06004 und DS 06003)
Die Röhre ist ausgeschaltet, bei Gerätetyp DS blinkt LED C.
Für den Betrieb ist die Funkfernbedienung zu programmieren, siehe Abschnitt
„Erstprogrammierung“.
Achtung: Betriebsanzeige nur bei DS-Geräten mit Anzeige-LED‘s A; B; C
DE

06/202206/2022
9
Funkfernsteuerung
• Für den Gerätebetrieb ist die ETHERMA-Funkfernbedienung ET-EXO-RC
(FUS6) notwendig, die bei Ihrem Fachhändler bezogen werden kann.

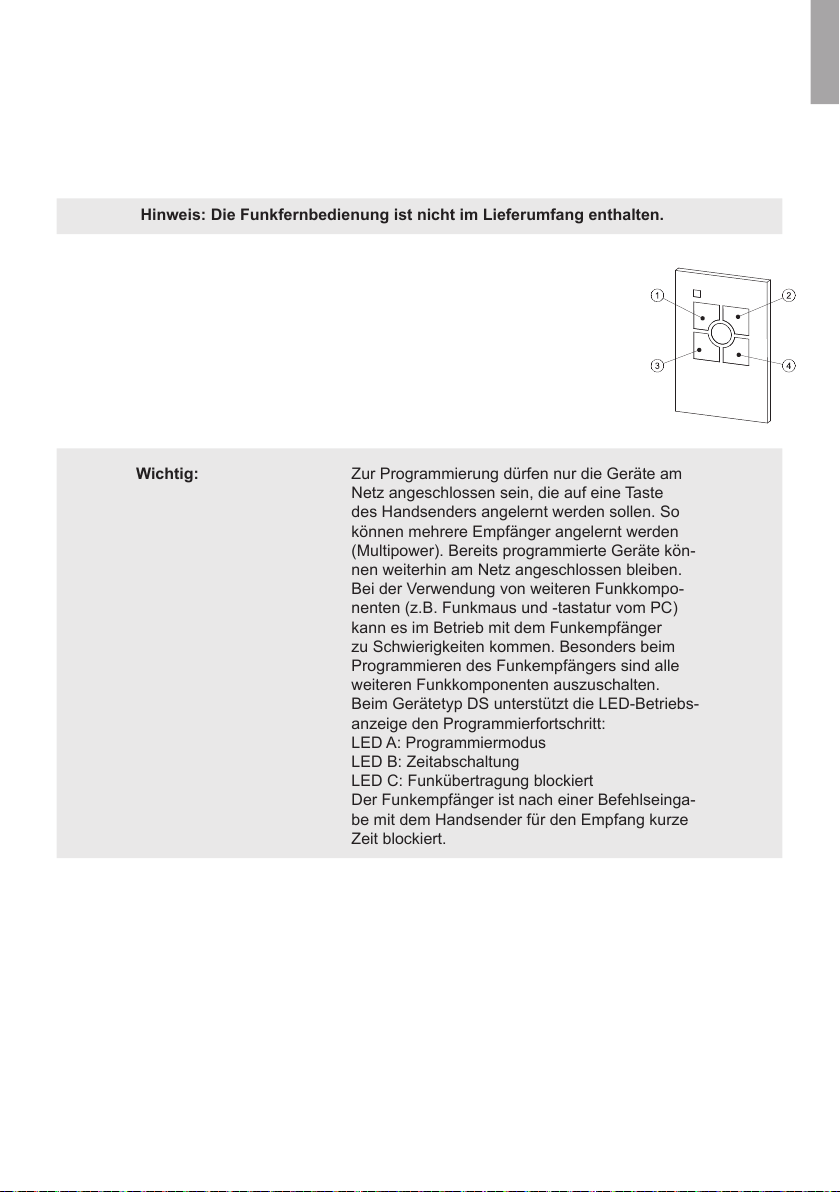

Hinweis: Die Funkfernbedienung ist nicht im Lieferumfang enthalten.
• Für die Wärmeregulierung wird eine Taste auf dem Funk-Handsender
belegt.
Tastenzuordnung: Tasten 1-4: Funkkanaltasten
Funkfernbedienung: Sendefrequenz: 433,92 MHz
Batterie: CR 2032, 3 Volt
Reichweite: ca. 20 m in freier Luftstrecke
Wichtig: Zur Programmierung dürfen nur die Geräte am
Netz angeschlossen sein, die auf eine Taste
des Handsenders angelernt werden sollen. So
können mehrere Empfänger angelernt werden
(Multipower). Bereits programmierte Geräte kön-
nen weiterhin am Netz angeschlossen bleiben.
Bei der Verwendung von weiteren Funkkompo-
nenten (z.B. Funkmaus und -tastatur vom PC)
kann es im Betrieb mit dem Funkempfänger
zu Schwierigkeiten kommen. Besonders beim
Programmieren des Funkempfängers sind alle
weiteren Funkkomponenten auszuschalten.
Beim Gerätetyp DS unterstützt die LED-Betriebs-
anzeige den Programmierfortschritt:
LED A: Programmiermodus
LED B: Zeitabschaltung
LED C: Funkübertragung blockiert
Der Funkempfänger ist nach einer Befehlseinga-
be mit dem Handsender für den Empfang kurze
Zeit blockiert.
Erst-
programmierung:
Der zu programmierende Wärmestrahler wird
an das Netz angeschlossen (LED C blinkt
schnell). Nun wird durch kurzes Drücken der
gewünschten Taste 1 bis 4 auf dem Hand-
sender die Funkempfängerprogrammierung
ausgelöst, Heizröhre geht auf niedriger Stufe
an (LED A blinkt schnell). Durch nochma-
liges Drücken der gleichen Taste wird die
Programmierung bestätigt, Heizröhre geht
auf volle Stufe (LED A blinkt schnell). Falls
gewünscht kann nun durch Doppelklick eine
Programmierung der Funkfernsteuerung
DE

06/2022
10
Mehrfach-
programmierung:
Zeitabschaltung einprogrammiert werden: Wird
die angelernte Taste kurz doppelt gedrückt,
wird eine Geräteausschaltung nach 30 Minuten
Heizdauer festgelegt, die Heizröhre geht für 2
Sekunden an (LED B blinkt schnell). Ein weiterer
Doppelklick erhöht die Heizdauer auf 60 Minuten,
Heizröhre leuchtet für 4 Sekunden (LED B
blinkt mittel). Ein weiterer Doppelklick erhöht die
Abschaltung auf 90 Minuten, Heizröhre leuchtet
6 Sekunden auf (LED B blinkt langsam). Ein
weiterer Doppelklick schaltet die Zeitsteuerung
aus. Der Programmierzyklus für die Zeitabschal-
tung beginnt wieder von vorne. Beendet wird
die Programmierung durch ein langes Drücken
der angelernten Taste des Handsenders. Die
Heizröhre bestätigt den Programmierabschluss
mit Betrieb für zwei Sekunden (alle drei LED’s
leuchten kurz auf).
Es ist möglich, Wärmestrahler auf bis zu acht
Tasten von einem oder mehreren Handsendern
zu programmieren (Multicontrol). Die entspre-
chenden Heizgeräte werden an das Netz ange-
schlossen. Wie oben unter „Erstprogrammierung“
beschrieben, wird die zu programmierende Taste
kurz gedrückt, die Heizröhre geht auf niedriger
Stufe an (LED A blinkt schnell). Durch ein wieder-
holtes Drücken wird bestätigt, die Heizröhre geht
auf volle Stufe (LED A blinkt schnell). Dann wird
die nächste Taste durch kurzes Drücken aktiviert,
die Heizröhre geht wieder auf niedrige Stufe
(LED A blinkt mit schnell) und anschließendes
Bestätigen programmiert, die Heizröhre geht auf
volle Stufe; (LED A blinkt schnell). Dieser Vor-
gang wird solange wiederholt, bis alle gewünsch-
ten Tasten aller gewünschten Handsender
programmiert sind. Die Mehrfachprogrammierung
wird durch langes Drücken einer Taste auf einem
Handsender beendet. Die Heizröhre geht aus
und anschließend für 2 Sekunden an (alle drei
LED’s Leuchten kurz auf).
Sicherheits-
abschaltung: Der Wärmestrahler bleibt nach einer Spannungs-
unterbrechung grundsätzlich ausgeschaltet.
DE

06/2022
11
Selektives
Löschen:
Bereits programmierte Funkempfänger können
mit Hilfe des entsprechenden Handsenders ge-
löscht und wieder-programmiert werden. Hierfür
Tasten 1 und 2 des Handsenders gleichzeitig
lange (länger 3 Sek.) gedrückt halten bis die rote
Kontrollleuchte auf dem Handsender aueuchtet.
Es ist die Bereitschaft zum Löschen erreicht. Nun
die Tasten loslassen und direkt anschließend
diejenige Taste ca. 1 Sek. drücken, mit der die
Funkempfänger bisher bedient wurden.
Die Kontrollleuchte auf dem Handsender geht
aus, wenn das Löschsignal gesendet wird. Die
Heizröhre schaltet auf niedriger Stufe ein und
anschließend aus (LED A blinkt dauerhaft). Diese
Empfänger können nun, wie oben unter „Pro-
grammierung“ beschrieben, neu programmiert
werden.
Hierbei werden sämtliche Empfänger ge-
löscht, die sich in der Reichweite des Hand-
senders benden.
Programmierte Funkempfänger können auch
nach dem Verlust oder Defekt des Handsenders
wieder gelöscht werden (Reset). Der Lösch-
vorgang ist nur innerhalb 180 Sekunden nach
Spannungsanschluss des entsprechenden
Funkempfängers möglich. (ggf. Funkempfänger
vom Netz trennen und wieder anschließen.) Zum
Löschen die Tasten 1 und 2 des Handsenders
gleichzeitig lange (länger 3 Sek.) gedrückt halten.
Dabei leuchtet die rote Kontrollleuchte auf dem
Handsender erst auf, wenn die Bereitschaft zum
Löschen erreicht ist. Nun die Tasten loslassen
und direkt anschließend wieder beide Tasten
gleichzeitig ca. 1 Sek. drücken.
Die Kontrollleuchte auf dem Handsender geht
aus, wenn das Löschsignal gesendet wird. Die
Heizröhre schaltet auf niedriger Stufe ein und
anschließend aus (LED A blinkt dauerhaft). Diese
Empfänger können nun, wie oben unter „Pro-
grammierung“ beschrieben, neu programmiert
werden.
Umprogrammierung
Komplettes
Löschen:
Hinweis:
DE

06/2022
12
Bedienung
über Funkfernbedienung
Hinweis:Beim Gerätetyp DS unterstützt die LED-Betriebsanzeige
die Bedienung zusätzlich.
Ein-/
Ausschalten:
Durch kurzes Drücken der angelernten Funkkanal- Taste auf
dem Handsender schaltet der angeschlossene Wärmestrah-
ler ein bzw. aus (LED A: Betriebsanzeige).
Kurzzeitheizen: Durch Doppelklick der angelernten Funkkanal-Taste schaltet
der Wärmestrahler für 15 Minuten ein und danach selbst-
ständig wieder aus.
Heizstufe: Durch langes Drücken der angelernten Taste auf dem
Handsender wird die Heizleistung in drei Stufen (33, 66 und
100%) aufwärts bzw. abwärts geregelt. Die LED’s signalisie-
ren die gewählte Heizstufe.
Beim Wiedereinschalten durch kurzen Tastendruck wird die
zuletzt eingestellte Heizstufe wieder aufgerufen.
Sofern eine Zeitabschaltung programmiert wurde, schaltet
der Wärmestrahler immer nach der festgelegten Restlaufzeit
selbstständig aus. Der Wärmestrahler signalisiert nach dem
Einschalten die eingestellte Restlaufzeit wie folgt:
Signaldauer 2s (schnelles Blinken LED B) - 30 Min. Restlaufzeit
Signaldauer 4s (normales Blinken LED B) - 60 Min. Restlaufzeit
Signaldauer 6s (langsames Blinken LED B) - 90 Min. Restlaufzeit
Bei dem Wärmestrahler DS signalisiert LED B ggf. jede Mi-
nute die Restlaufzeit in einem Blinkintervall. Jedes Aueuch-
ten der LED im Blinkintervall signalisiert max. 15 Minuten
Restheizdauer.
Memory-
Funktion:
Zeitabschaltung:
Synchronisation: Werden mehrere Wärmestrahler über die gleiche Hand-
sendertaste gesteuert, können durch Störungen in der
Funkstrecke unterschiedliche Zustände auftreten. Zum
Synchronisieren sind mit der Funktion „Heizstufe“ zunächst
alle Wärmestrahler in den eingeschalteten Zustand zu
setzten. Danach alle Empfänger durch kurzen Tastendruck
ausschalten. Nun können mit der Funktion „Heizstufe“ alle
angesteuerten Empfänger wieder gleichzeitig eingestellt
werden.
DE

06/2022
13
Direktbedienung über Gerätetaster
Achtung: Es besteht Verbrennungsgefahr an heißen Gehäuseteilen.
Nach der abgeschlossenen Programmierung der Funkfernsteuerung ist es
möglich, den Strahler auch direkt über den Gerätetaster an der Geräterück-
seite zu bedienen.
Ein-/
Ausschalten:
Durch kurzes Drücken des Gerätetasters schaltet der ange-
schlossene Wärmestrahler ein bzw. aus (LED A: Betriebs-
anzeige).
Heizstufe: Durch langes Drücken des Gerätetasters wird die Heizleis-
tung in drei Stufen (33, 66 und 100%) aufwärts bzw. abwärts
geregelt. (Die LED’s signalisieren die gewählte Heizstufe).
Memory-
Funktion:
Beim Wiedereinschalten durch kurzen Tastendruck wird die
zuletzt eingestellte Heizstufe wieder aufgerufen.
DE

06/2022
14
Reinigungshinweise
• Gerät vom Netz trennen.
• Gehäuse abkühlen lassen.
• Gehäuse mit einem feuchten, weichen Lappen abwischen, dabei keine Reini-
gungsmittel verwenden.
Das Gerät niemals in Flüssigkeiten tauchen oder abspritzen.
Eine eventuelle Verfärbung des Schutzgitters infolge Wärmeeinwirkung
resultiert aus normalen physikalischen Vorgängen und stellt keinen Mangel
dar.
Batteriewechsel des Handsenders:
Achtung: Batterie nicht direkt mit der Haut berühren.
Die Batterie seitlich aus der Halteposition herausschieben und entnehmen.
Einsetzen der neuen Batterie (Plus nach oben) und Zusammenbau der
Einheit in umgekehrter Reihenfolge.
DE

06/202206/2022
15
Garantiebedingungen
für ETHERMA-Geräte
Für die in diesem Handbuch dargestellten Geräte leisten wir Garantie ge-
mäß nachstehenden Bedingungen:
1. Wir beheben unentgeltlich nach Maßgabe der folgenden Regelungen Schä-
den oder Mängel am Gerät, die nachweislich auf einem Werksfehler beruhen,
wenn sie uns unverzüglich nach Feststellung am Gerät und innerhalb von 2
Jahren nach Lieferung an den Endabnehmer gemeldet werden. Die Garan-
tiedauer für die Heizröhre beträgt 24 Monate mit max. 10.000 Betriebsstunden
in diesem Zeitraum.
Eine Garantiepicht wird nicht ausgelöst durch geringfügige Abweichungen
von der Soll-Bescha󰀨enheit, die für Wert und Gebrauchstauglichkeit des Ge-
rätes unerheblich sind. Ebenfalls entfällt eine Garantiepicht bei Schäden aus
besonderen Klimabedingungen, bei anormalen Umweltbedingungen oder bei
sachfremden Betriebsbedingungen. Ihr Fachhändler berät Sie gerne über Ge-
räteausführungen in derartigen Einsatzfällen. Es kann keine Garantie über-
nommen werden, wenn die Schäden oder Mängel am Gerät auf fehlerhaften
Einbau oder Nichtbeachtung von Bedienungshinweisen zurückzuführen sind.
2. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Geräte nach un-
serer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Geräte er-
setzt werden. Geräte, für die unter Bezugnahme auf diese Garantie eine Ga-
rantieleistung beansprucht wird, sind dem Hersteller oder einer autorisierten
Servicestelle zu übergeben oder zuzusenden. Bei einer Zusendung liegt das
Transportrisiko beim Einsender. Versand-, Transport-, Wege- sowie Arbeits-
kosten des Endabnehmers werden nicht erstattet. Es ist jeweils der Kaufbeleg
mit Kauf- und/oder Lieferdatum sowie eine detaillierte Fehlerbeschreibung vor-
zulegen. Ersetzte Geräte gehen in unser Eigentum über.
3. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingri󰀨e von Personen
vorgenommen werden, die hierzu von uns nicht ermächtigt sind oder wenn
unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen
werden, die keine Originalteile sind und einen Defekt verursacht haben. Das
Gleiche gilt, wenn das Typenschild bzw. die Gerätenummer entfernt oder un-
leserlich gemacht wurden.
4. Ausgeschlossen von dieser Garantie sind Schäden oder Mängel aus nicht
vorschriftsmäßigem Anschluss, unsachgemäßer Handhabung, mechanische
Beschädigungen insbesondere an der Heizröhre sowie Nichtbeachtung der
Einbauvorschriften und Bedienungsanweisungen. Für Folgeschäden überneh-
men wir keine Haftung.
5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch
DE

06/2022
16
setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Er-
satzteile endet mit der Garantiefrist für das ganze Gerät. Sofern ein Schaden
oder Mangel nicht beseitigt werden kann oder die Nachbesserung von uns ab-
gelehnt oder unzumutbar verzögert wird, wird auf Wunsch des Endabnehmers
kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behal-
ten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung
für die bisherige Nutzungszeit vor. Ersetzte Geräte gehen in unser Eigentum
über.
Diese Garantiebedingungen gelten ab 1.1.2022 für in einem Land der Euro-
päischen Union gekaufte Geräte, selbst wenn Sie diese im Ausland nutzen.
Die Garantiebedingungen haben keine Auswirkungen auf den gesetzlichen
Gewährleistungsanspruch.
Vereinfachte EU-Konformitätserklärung:
Hiermit erklärt die ETHERMA° – Elektrowärme GmbH , Landesstraße 16 , A-5302
Henndorf; Österreich , dass diese Produkte mit Funk-Technik der Richtlinie 2014
/ 53 / EU entsprechen.
Der vollständige Text dieser und anderer Konformitätserklärungen ist unter
der folgenden Internetadresse verfügbar: www.etherma.com.
Ergänzende Hinweise
Technische Änderungen vorbehalten.
Diese Produkte sind „Made in EU“.
Weitere Produkte von ETHERMA°
und Zubehör nden Sie unter:
www.etherma.com
DE

Installation and
operating manual
for Infrared radiator
Infrared radiator EXO PRO 2000 W (IR 06002)
Infrared radiator EXO PRO RC 2000 W (IR 06003)
Infrared radiator EXO PRO 2500 W (IR 06004)
Infrared radiator EXO PRO RC 2500 W (IR 06005)
Infrared radiator EXO DARK 2000 W (DS 06002)
Infrared radiator EXO DARK RC 2000 W (DS 06003)
GB

06/2022
18
Contents
Safety and operating instructions ...................................19
Scope of supply...............................................................20
Installation instructions....................................................21
Initial operation................................................................24
Wireless remote control ..................................................25
Programming...................................................................25
Operation ........................................................................28
Cleaning instructions.......................................................30
Guarantee conditions......................................................31
Additional instructions .....................................................32
Appendix
• Appendix 1:
Technical data
• Appendix 2:
Safety distances
• Appendix 3:
Radiation patterns
AX
AX
AX
GB

06/202206/2022
19
Safety and operating instructions
Please observe the following instructions:
Carefully read through the instruction manual prior to installation and store the
manual safely.
This heater is intended for outdoor use by adults. It is not intended to be used
indoors to provide heating up to a pleasant temperature level.
Children must not play with the heater. Children younger than 3 years old must
be kept away from the heater unless they are continuously monitored. Children
younger than eight years old must not switch the heater on and o󰀨, insert the plug
in the socket, clean the heater or perform any maintenance work.
Caution – Some parts of this product can become very hot and cause burns.
Special care is required when children and vulnerable persons are present.
• Installation tasks must be properly carried out by a qualied person in ac-
cordance with VDE 0100 installation instructions (if applicable, also including
Parts 559 and 701).
• When carrying out any work, always switch the system to a zero-volt state
(disconnect mains plug; circuit-breaker o󰀨). Switch on the heater only after all
the cables have been completely connected.
• The domestic installation for the power supply of the heater must be designed
with a switch and secured with a fuse of at least 16A slow (type C16A).
• Do not install directly under sockets, junction boxes, switches or electrical
cabling.
• Electrical sockets may only be located in the positions specied in Appendix 1.
• Do not mount the tripod heater close to curtains or combustible materials in
accordance with VDE 0100, Part 559.
• The device meets the requirements for protection type IP 65, if all connectors
(device plug, plugs for expansion components) are plugged in and it is appro-
ved for outdoor use.
• Never leave the heater unattended.
• The heater must always be switched o󰀨 via the house installation switch when
not in use.
• Do not cover the heater when it is switched on or still hot; there is a risk of re.
• To adjust the radiation direction, switch the heater o󰀨 and allow to cool.
• Do not look directly at an operating IR halogen lamp for a long period and from
a short distance.
• The wireless receiver is equipped with an overtemperature protection which
will temporarily limit the heating function in the event of an overtemperature.
GB

06/2022
20
• IR halogen lamps are sensitive to direct skin contact (do not touch with bare
ngers). Grease or other contamination can be removed with an alcohol-so-
aked cloth..
• To maintain the service life of the IR halogen lamp, it must be protected against
vibrations, impacts and contaminants such as acids, ammonia, cement dust,
etc.
• The IR halogen lamp must be protected against mechanical loading. It must be
replaced if changes (dark spots, deformation) become apparent or the rated
life time is reached.
• Damaged equipment elements such as lead, rocker switch, sealing collar
or heating tube must always be replaced. The unit must be immediately dis-
mantled and stored dry.
• Repair work (replacement of a defective power lead, a defective heating tube
or similar) must only be carried out by the customer service of the manufactu-
rer or an authorised dealer.
• Cleaning and maintenance work must only be carried out by adults with su󰀩ci-
ent expertise.
Scope of supply
Infrared
Bracket
Installation and operating manual
GB
