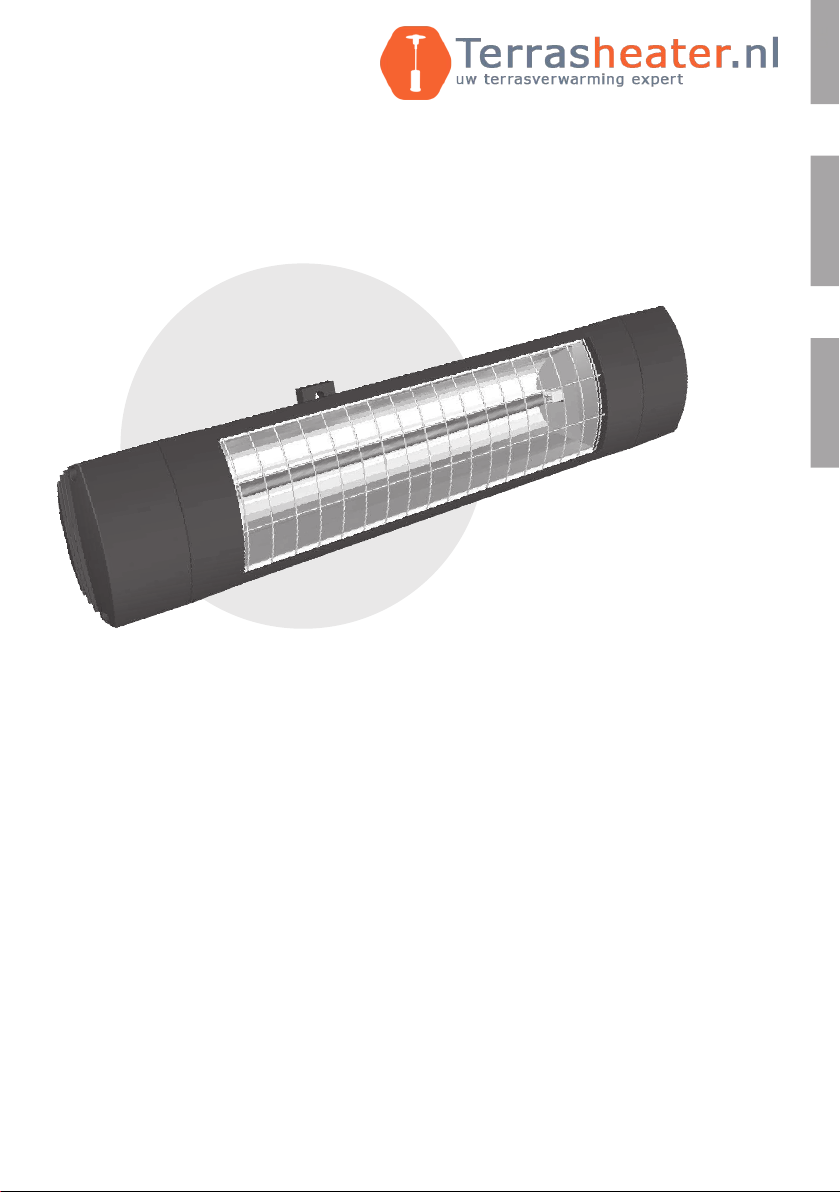

Etherma EXO COMFORT 1800W IP65 User manual

1
Montagehandleiding
EXO-COMFORT
DE
1400 W - (IR08012)
1800 W - (IR08003)
DEGB NL
Retselseweg 6 | 5473 HC | Heeswijk-Dinther

06/2022
2
Inhaltsverzeichnis
Sicherheits- und Bedienungshinweise............................3
Lieferumfang...................................................................4
Montagehinweise............................................................5
Inbetriebnahme...............................................................7
Bedienung ......................................................................8
Funkfernsteuerung .........................................................9
Programmierung.............................................................9
Reinigungshinweise......................................................12
Fehlersuche / Hilfe........................................................12
Garantiebedingungen...................................................13
Ergänzende Hinweise...................................................15
Anlagen
• Anlage 1:
Technische Daten
• Anlage 2:
Sicherheitsabstände
• Anlage 3:
Strahlungsdiagramm
AX
AX
AX
DE

3
Sicherheits- und Bedienungshinweise
Bitte beachten Sie folgende Hinweise:
Lesen Sie die Gebrauchsanleitung vor der Montage sorgfältig durch und bewah-
ren Sie diese auf.
Dieses Heizgerät ist für den Außenbereich für die Benutzung von erwachsenen
Personen bestimmt. Es ist nicht zur Scha󰀨ung eines angenehmen Temperaturni-
veaus in Innenräumen bestimmt.
Kinder dürfen nicht mit dem Heizgerät spielen. Kinder jünger als 3 Jahre sind
fernzuhalten, es sei denn, sie werden ständig überwacht. Kinder jünger als
8 Jahre dürfen das Gerät nicht ein- und ausschalten, nicht den Stecker in die
Steckdose stecken, das Gerät nicht reinigen und keine Wartungsarbeiten durch-
führen.
Vorsicht – Einige Teile des Produktes können sehr heiß werden und Ver-
brennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder
und schutzbedürftige Personen anwesend sind.
• Die Montage muss fachgerecht nach den Installationsvorschriften VDE 0100
(gg. auch Teil 559 und 701 beachten) von einer fachkundigen Person durch-
geführt werden.
• Bei allen Arbeiten die elektrische Anlage unbedingt spannungsfrei schalten
(Netzstecker ziehen, Sicherung ausschalten). Die Heizung erst einschalten,
wenn alle Leitungsverbindungen vollständig hergestellt sind.
• Die Hausinstallation zur Stromversorgung des Heizgerätes muss mit einem
Schalter ausgeführt sein und mit einer Sicherung von mindestens 16A Träge
(Typ C16A) abgesichert sein.
• Nicht direkt unter Steckdosen, Verteilerdosen, Schaltern oder elektrischen Lei-
tungen montieren.
• Steckdosen dürfen sich ausschließlich in den in der Anlage 2 vorgegebenen
Positionen benden.
• Den Stativheizstrahler gemäß VDE 0100 Teil 559 nicht in der Nähe von Vor-
hängen oder brennbaren Sto󰀨en anbringen.
• Das Gerät erfüllt mindestens die Schutzart IP 65 wenn alle Steckverbindungen
(Gerätestecker, Stecker der Erweiterungskomponenten) eingesteckt sind und
ist für den Außenbereich zugelassen.
• Betreiben Sie das Gerät niemals unbeaufsichtigt.
• Das Gerät im eingeschaltetem oder warmen Zustand nicht abdecken, es
besteht Brandgefahr.
• Zum Verstellen der Strahlrichtung das Gerät abschalten und abkühlen lassen.
DE

4
• Nicht direkt für längere Zeit, sowie aus kurzer Distanz in die in Betrieb bend-
liche IR-Halogenlampe sehen.
• IR-Halogenlampen sind empndlich gegen direkten Hautkontakt (nicht mit den
Fingern berühren). Fett oder andere Verschmutzungen können Sie mit einem
alkohol-getränkten Tuch beseitigen.
• Um die Lebensdauer der IR-Halogenlampe sicherzustellen ist diese vor Vib-
rationen, Stößen und vor Schadsto󰀨en wie z. B. Säuren, Ammoniak, Zement-
staub etc. zu schützen.
• Die IR-Halogenlampe ist vor mechanischer Beanspruchung zu schützen. Sie
muss ausgetauscht werden, wenn Verfärbungen (Dunkelstellen, Verformun-
gen) sichtbar werden oder die Nennlebensdauer erreicht ist.
• Beschädigte Geräteelemente wie z. B. Anschlussleitung, Schalterwippe, Dicht-
manschette oder Heizröhre müssen unbedingt ausgetauscht werden. Das Ge-
rät muss sofort abgebaut und trocken aufbewahrt werden.
• Reparaturarbeiten (Austausch einer defekten Anschlussleitung, einer defekten
Heizröhre oder ähnliches) sind nur durch den Kundendienst der Herstellerr-
ma oder einem autorisierten Vertragshändler durchzuführen.
• Reinigungs- und Wartungsarbeiten dürfen ausschließlich von erwachsenen
Personen mit hinreichender Fachkenntnis durchgeführt werden.
Lieferumfang
IR-Wärmestrahler
Halterung
Montage- und Gebrauchsanleitung
DE

5
Montagehinweise
• Der Strahler darf nur horizontal montiert und betrieben werden!
•Montage des Strahlers nur mit geeignetem Montagematerial (Beispiel: Schrau-
be M6x60 mit Metalldübel bei Stein- oder Betonuntergrund) auf festen, tragfä-
higen, normal- oder schwer- bzw. nicht-entammbarem Untergrund.
•Falls Strahler und Steckdose nicht auf der gleichen Fläche montiert werden
ist sicherzustellen, dass das Strahlungsfeld nicht auf die Steckdose gerichtet
werden kann. Anderenfalls ist zwingend sicherzustellen, dass die Steckdose
im Strahlerbetrieb sich nicht auf über 70°C erwärmen kann.
•Die Sicherheitsabstände gemäß Anlage 2 sind einzuhalten.
•Der Bereich der Wärmewirkung kann anhand des Strahlungsdiagrammes
(Anlage 3) abgeschätzt werden. Darin sind in verschiedenen Abständen vom
Wärmestrahler die Größen der Strahlungsächen und jeweils die max. Strah-
lungsintensität ausgewiesen.
•Montagehöhe: mindestens 1,80 m über Fußboden
•T-Halter unter Beachtung der Sicherheitsabstände und Sicherheitshinweise
mit 2 Schrauben auf der Befestigungsäche montieren (siehe Anlage 1)
•Klemmschlitten am Heizgerät ausmitteln und durch Anziehen der Klemm-
schrauben xieren.
•Für die Wandmontage ist das Querloch im Halter unten und der Anschlag-Pin
am T-Halter von der Kabelseite des Gerätes abgewandt. Für die Deckenmon-
tage ist der T-Halter 180° verdreht zu montieren, sodass der Anschlag-Pin zur
Kabelseite des Heizstrahlers zeigt.
•Den Wärmestrahler mit dem Klemmschlitten auf dem T-Wandhalter positionie-
ren. Die Schrauben M6 mit Zahnscheiben 6,4 seitlich durch den Klemmschlit-
ten in den T-Wandhalter handfest einschrauben.
•Den Wärmestrahler in die gewünschte Strahlrichtung bringen und die beiden
Schrauben M6 mit Innensechskantschlüssel (SW5) fest anziehen.
Achtung:
Die Anschlussleitung muss von dem Gerät direkt weggeführt werden.
Achtung:
Vor dem Verändern der Geräteposition das Gerät ausschalten und abküh-
len lassen.
DE

6

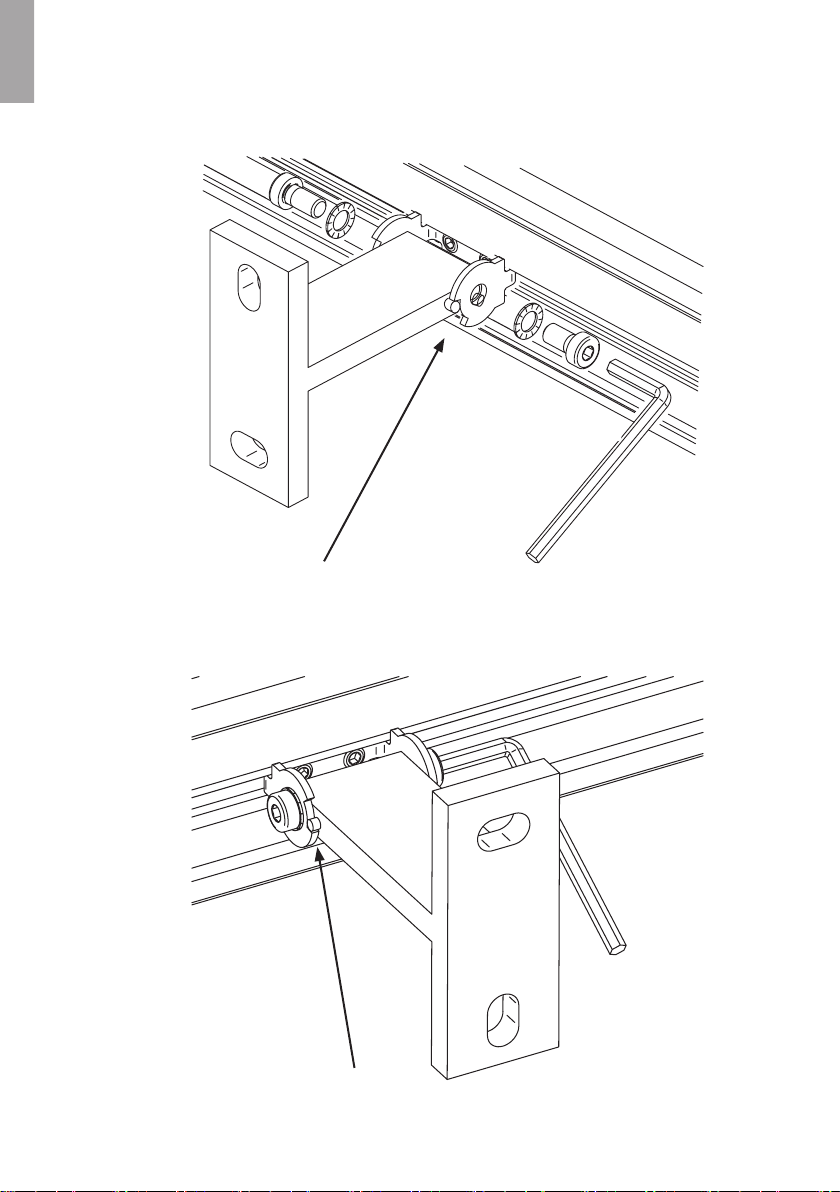

Wandmontage
Deckenmontage
Anschlag-Pin entgegen Kabelseite, Querloch unten
Anschlag-Pin an der Kabelseite, Querloch vorne
DE

7

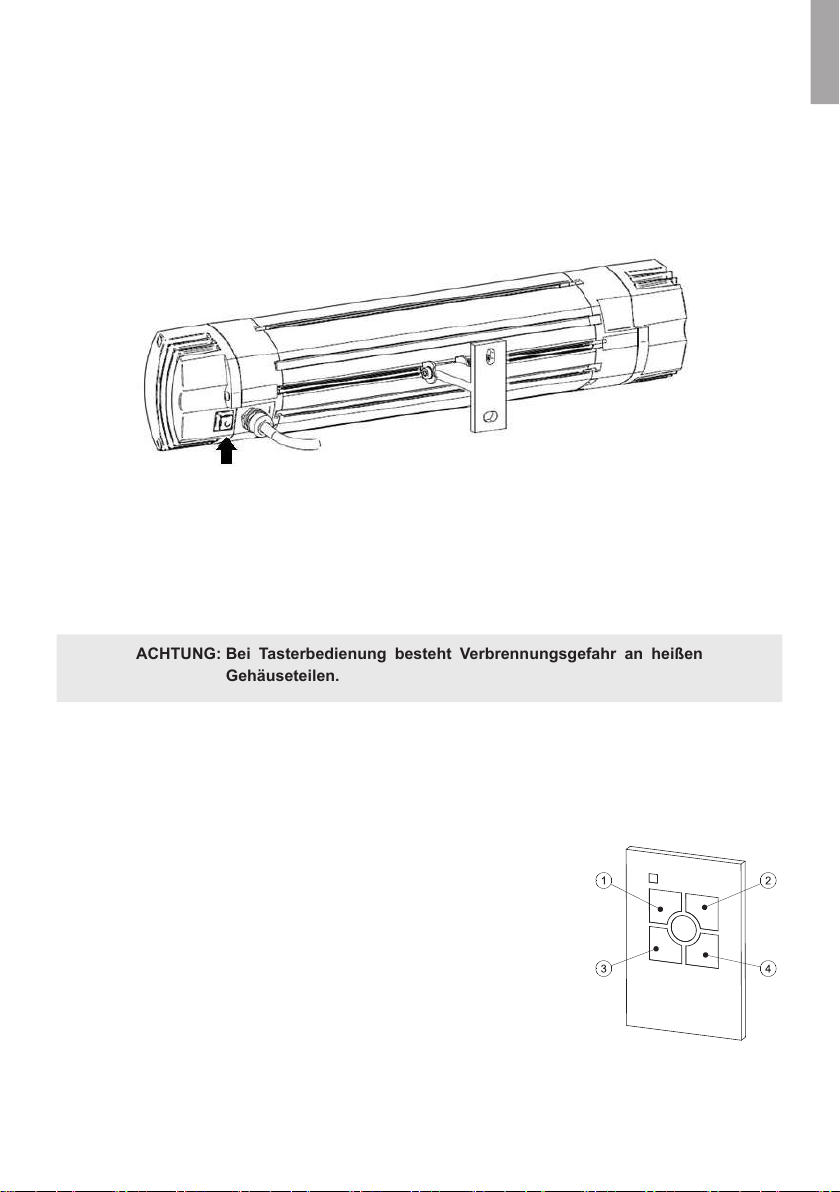

Inbetriebnahme
Den Gerätestecker in die Steckdose der Hausinstallation stecken und den Haus-
installationsschalter einschalten.
Die Heizleistung wird durch die Betätigung des Gerätetasters oder der Fernbe-
dienung geschaltet.
ACHTUNG: Bei Tasterbedienung besteht Verbrennungsgefahr an heißen
Gehäuseteilen.
• Die ETHERMA-Funkfernbedienung ET-EXO-RC kann bei Ihrem Fachhändler
bezogen werden.
• Für das Schalten des Geräts wird eine Taste auf der
Funk-Fernbedinung belegt.
Tastenzuordnung: Tasten 1-4: Funkkanaltasten
Funkfernbedienung: Sendefrequenz: 433,92 MHz
Batterie: CR 2032, 3 Volt
Reichweite: ca. 20 m in freier Luftstrecke
DE

06/2022
8
Ein-/
Ausschalten:
Durch kurzes Drücken des Gerätetasters bzw. der angelern-
ten Taste auf dem Handsender kann das Gerät ein- bzw.
ausgeschaltet werden.
Entsprechend der Abschaltzeit-Programmierung erfolgt:
einmaliger Signalton ->Heizbetrieb ohne Zeitabschaltung
2 x Signalton – 30 Minuten Betriebszeit
3 x Signalton – 60 Minuten Betriebszeit
4 x Signalton – 90 Minuten Betriebszeit
Kurzzeitheizen: Durch Doppelklick des Tasters (Signalton) schaltet der
Wärmestrahler für 5 Minuten ein und danach selbstständig
wieder aus.
HINWEIS: Das Gerät ist mit einer elektronischen Sicherheitsabschaltung
bei anormaler Betriebslage ausgestattet. Es ist im Auslieferungs-
zustand bereits auf die Betriebslage „Wandmontage 45° gekippt“
und ohne Zeitabschaltung programmiert.
Bedienung
Die Gerätebedienung wird durch akustische Signale bestätigt. Die
Heizleistung ist nur verzögert erkennbar.
WICHTIG: Ggf. muss die Sicherheitsabschaltung bei Schwenkwechsel der
Wärmestrahler neu programmiert werden. Dafür muss - wie im
Abschnitt unten beschrieben - der Solamagic-Funkhandsender
auf das Gerät neu programmiert werden.
DE

9
Funkfernsteuerung:
Programmierung der Funkfernsteuerung
Wichtig: • Zur Programmierung dürfen nur die Geräte am Netz an-
geschlossen sein, die auf eine Taste des Handsenders
angelernt werden sollen. So können mehrere Empfän-
ger angelernt werden (Multipower). Bereits program-
mierte Geräte können weiterhin am Netz angeschlos-
sen bleiben.
• Bei der Verwendung von weiteren Funkkomponen-
ten (z.B. Funkmaus und -tastatur vom PC) kann es im
Betrieb mit dem Funkempfänger zu Schwierigkeiten
kommen. Besonders beim Programmieren des Funk-
empfängers sind alle weiteren Funkkomponenten aus-
zuschalten.
• Der Funkempfänger ist nach einer Befehlseingabe mit
dem Handsender für den Empfang kurze Zeit blockiert.
Der zu programmierende Wärmestrahler wird an das Netz
angeschlossen. Das Gerät signalisiert nun durch 10 Sekun-
den Heizbetrieb und einem langen Signalton (2 Sekunden)
die Bereitschaft zur Programmierung. Nun wird durch einen
5 Sekunden langen Tastendruck der gewünschten Taste 1
bis 4 auf dem Handsender die Null-Lage festgelegt. Es fol-
gen zwei lange Signaltöne (je 2 Sekunden) und eine Sekunde
Heizbetrieb.
Nun wird durch kurzes Drücken der gewünschten Taste 1 bis
4 auf dem Handsender die Funkempfängerprogrammierung
ausgelöst. Es folgt ein kurzer Signalton und die Heizröhren
gehen kurz an, aus und dann in Dauerbetrieb.
Durch nochmaliges Drücken der gleichen Taste wird die Pro-
grammierung bestätigt. Es folgt ein kurzer Signalton und die
Heizröhren gehen kurz aus und dann in Dauerbetrieb.
Falls gewünscht kann nun durch Doppelklicks eine Zeitab-
schaltung einprogrammiert werden: Wird die angelernte Tas-
te kurz doppelt gedrückt, wird eine Geräteausschaltung nach
30 Minuten Heizdauer festgelegt (2 Signaltöne), die Heizröhre
geht für 2 Sekunden aus. Ein weiterer Doppelklick erhöht die
Heizdauer auf 60 Minuten (3 Signaltöne), Heizröhre geht für
4 Sekunden aus. Ein weiterer Doppelklick erhöht die Abschal-
Erst-
programmierung:
DE

10
tung auf 90 Minuten (4 Signaltöne), Heizröhre geht 6 Sekun-
den aus. Ein weiteres Doppelklick schaltet die Zeitsteuerung
aus. Der Programmierzyklus für die Zeitabschaltung beginnt
wieder von vorne.
Beendet wird die Programmierung durch ein ca. 2 Sekunden
langes Drücken der angelernten Taste des Handsenders. Die
Heizröhre bestätigt den Programmierabschluss mit 2 Sekun-
den aus, 2 Sekunden Betrieb und dann aus.
Es ist möglich, den Stativheizstrahler auf bis zu acht Tasten
von einem oder mehreren Handsendern zu programmieren
(Multicontrol).
Die entsprechenden Heizgeräte werden an das Netz ange-
schlossen. Das Gerät signalisiert nun durch 10 Sekunden
Heizbetrieb und einem langen Signalton (2 Sekunden) die
Bereitschaft zur Programmierung. Nun wird durch einen 5 Se-
kunden langen Tastendruck der gewünschten Taste 1 bis 4
auf dem ersten Handsender die Null-Lage festgelegt. Es fol-
gen zwei lange Signaltöne (je 2 Sekunden) und eine Sekunde
Heizbetrieb.
Nun wird durch kurzes Drücken der gewünschten Taste 1 bis
4 auf dem Handsender die Funkempfängerprogrammierung
ausgelöst. Es folgt ein kurzer Signalton und die Heizröhren
gehen kurz an, aus und dann in Dauerbetrieb. Durch nochma-
liges Drücken der gleichen Taste wird die Programmierung be-
stätigt. Es folgt ein kurzer Signalton und die Heizröhren gehen
kurz aus und dann in Dauerbetrieb.
Dann wird die nächste Taste dieses oder eines anderen Hand-
senders durch kurzes Drücken aktiviert, es folgt ein kurzer Si-
gnalton und die Heizröhren gehen kurz aus und dann in Dau-
erbetrieb. Durch nochmaliges Drücken der gleichen Taste wird
die Programmierung bestätigt. Es folgt ein kurzer Signalton
und die Heizröhren gehen kurz aus und dann in Dauerbetrieb.
Dieser Vorgang wird solange wiederholt, bis alle gewünschten
Tasten aller gewünschten Handsender programmiert sind.
Die Mehrfachprogrammierung wird durch langes Drücken
(2 Sekunden) einer Taste auf einem Handsender beendet. Die
Heizröhre bestätigt den Programmierabschluss mit 2 Sekun-
den aus, 2 Sekunden Betrieb und dann aus.
Der Wärmestrahler bleibt nach einer Spannungsunterbre-
chung grundsätzlich ausgeschaltet.
Mehrfach-
program-
mierung:
Sicherheits-
abschaltung:
DE
