Fagor VP-30C User manual

Enero 2006
ES - MANUAL DE INSTRUCCIONES
PT - MANUAL DE INSTRUÇÕES
EN - INSTRUCTIONS FOR USE
FR - MANUEL D’UTILISATION
DE - GEBRAUCHSANWEISUNG
IT - MANUALE DI ISTRUZIONI
EL -ENTY¶√ √¢∏°πøN
HU -HASZNÁLATI ÚTMUTATÓ
CZ -NÁVOD K POUŽITÍ
SK -NÁVOD NA POUŽITIE
PL -INSTRUKCJA OBSŁUGI
BG-ИНСТРУКЦИЯ ЗА УПОТРЕБА
RU -
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
N.I.F. F-20.020.517 - Bº. San Andrés, nº 18 • Apartado 49 - 20500 MONDRAGON (Guipúzcoa) ESPAÑA
N.I.F. F-20.020.517 - Bº. San Andrés, nº 18 •
Apartado 49 - 20500 MONDRAGON (Guipúzcoa) ESPAÑA
El fabricante se reserva los derechos de modificar los modelos descritos en este Manual de Instrucciones.
O fabricante, reserva-se os direitos de modificar os modelos descritos neste Manual de Instruções.
The manufacturer reserves the right to modify the models described in this User’s Manual.
Le fabricant se réserve le droit de modifier les modèles décrit dans le présente notice.
Der Hersteller behält sich das Recht vor, die in dieser Gebrauchsanweisung beschrieben Modelle zu verändern.
Il fabbricante si riserva il diritto a modificare i modelli descritti in questo Manuale d’Istruzioni.
O k·t·ÛkÂv·Ût‹ç ‰È·tËp› ·okÏÂÈÛtÈk¿ to ‰Èk·›ˆÌ· v· tpoooȋۛ t· Ìovt¤Ï· ou ÂpÈyp¿ºovt·È Ûto ·pfiv Evtuo O‰ËyÈÒv
.
A gyártó fenntartja magának a jogot a használati útmutatóban közölt műszaki adatok megváltoztatására.
Výrobce si vyhrazuje právo modifikovat modely popsané v tomto uživatelském návodu.
Výrobca si vyhradzuje právo modifikovať modely opísané v tomto užívateľskom návode.
Producent zastrzega sobie prawo do modyfikowania modeli opisanych w niniejszej instrukcji obsługi.
Производителя си запазва правото променя моделите описани в този наръчник.
Производитель оставляет за собой право замены модели, описанные в данном Руководстве пользователя. MOD.: VP-30C
VENTILADOR DE PARED / VENTOINHA PARA PAREDE / WALL FAN / VENTILATEUR MURAL /
WANDVENTILATOR / VENTILATORE DA PARETE / ANEMI™∆∏ƒ∞™ ∆√πÃ√À / FALI VENTILLÁTOR
/ NÁSTĚNNÝ VENTILÁTOR / NÁSTENNÝ VENTILÁTOR / WIATRAK ŚCIENNY /
ВЕНТИЛАТОР ЗА СТЕНА / НАСТЕННЫЙ ВЕНТИЛЯТОР
portada .qxd 19/1/06 16:47 Página 1

1
ES
bien de reparaciones efectuadas por
personal no cualificado.
•No utilice el aparato con el cable o la
clavija dañados.
•No tire del cable para extraer la clavija del
enchufe.
•Desenchufe el aparato cuando no lo esté
utilizando, cuando vaya a efectuar
cualquier operación de mantenimiento o
limpieza del mismo.
•Mantenga el aparato fuera del alcance de
los niños o personas discapacitadas.
•No introduzca ningún objeto a través de
las rejillas de protección.
•No cuelgue ropa o prendas sobre las
rejillas protectoras del ventilador.
•No deje el ventilador al lado de focos de
calor o sobre superficies calientes.
1. Carcasa motor
2. Panel de mandos/ Mando a distancia
2.1. Botón parada
2.2. Botón marcha/Velocidad
2.3. Botón MODO
2.4. Botón oscilación
2.5. Botón temporizador
3. Clavijas posicionadoras
4. Rejilla posterior
5. Tuerca para rejilla
6. Aspas
7. Tuerca para aspa
8. Rejilla anterior
9. Ranura para colgar
10. Soporte para pared
11. Soporte para mando
1. CARACTERÍSTICAS TÉCNICAS
Tensión/Frecuencia: 220V-240V~50Hz
Potencia: 45W
Estos aparatos son conformes a las
directrices de la Directiva Europea de
Compatibilidad Electromagnética
89/336/CEE.
•Antes de utilizar este aparato por primera
vez, lea detenidamente este manual de
instrucciones y guárdelo para posteriores
consultas.
•Este aparato debe ser conectado a una
instalación con toma de tierra.
•Este aparato no debe ser utilizado en el
interior de cuartos de baño o duchas ni en
espacios húmedos. No utilizar en áreas
con temperaturas superiores a 40ºC.
•Antes de utilizar el aparato verificar que la
tensión de la red doméstica corresponda
con la indicada en el aparato.
•Después de quitar el embalaje, verificar
que el aparato esté en perfectas
condiciones, en caso de duda, diríjase al
Servicio de Asistencia Técnico más
cercano.
•Este aparato debe utilizarse sólo para uso
doméstico. No utilizar al aire libre.
•En caso de avería y/o mal funcionamiento
del aparato, apagarlo y no tratar de
arreglarlo. En caso de necesitar
reparaciones dirigirse únicamente a un
Servicio de Asistencia Técnico autorizado
por el fabricante y solicitar el uso de
recambios originales.
•El usuario no debe proceder a la
sustitución del cable. En caso de que esté
estropeado o haya que sustituirlo, dirigirse
exclusivamente a un Servicio Técnico
autorizado por el fabricante.
•El fabricante no será responsable de
daños que puedan derivar del uso
inapropiado, equívoco o poco adecuado o
2. ADVERTENCIAS DE SEGURIDAD
IMPORTANTES
4. INSTRUCCIONES PARA EL
MONTAJE

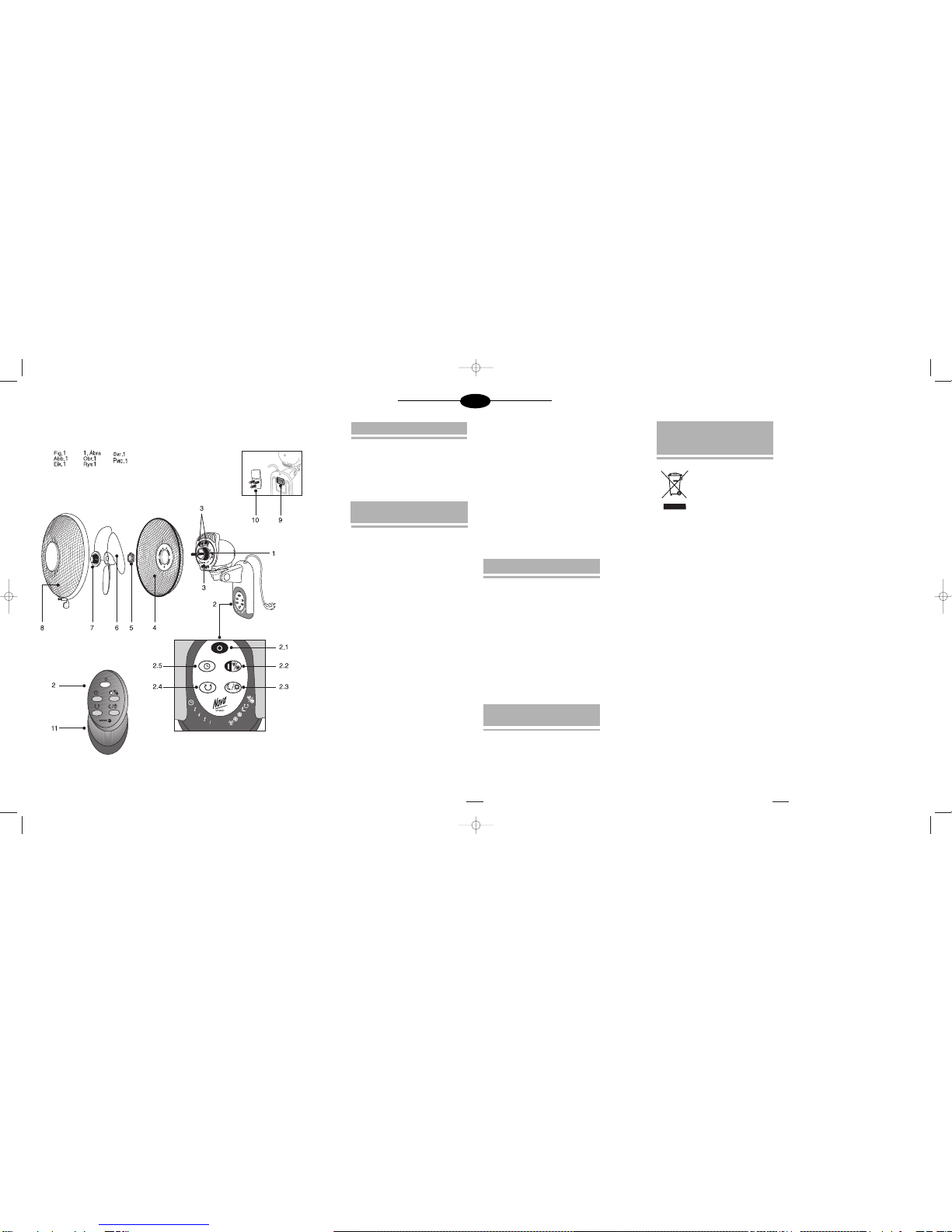

3. PARTES DEL APARATO (Fig. 1)
Antes de proceder al montaje, sacar las
diferentes partes del ventilador del embalaje
y comprobar que el cable de alimentación
está íntegro y que el aparato no se ha
dañado durante el transporte. No haga
funcionar el aparato si se encuentra
dañado.
42
12.
ИНФОРМАЦИЯ О ПРАВИЛЬНОЙ
УТИЛИЗАЦИИ ЭЛЕКТРИЧЕСКИХ И
ЭЛЕКТРОННЫХ ПРИБОРОВ
После окончания срока
службы, данный прибор не
должен утилизироваться
вместе с бытовыми
отходами. Он может быть
передан в специальные
центры
дифференцированного сбора отходов,
находящиеся в ведомстве муниципальных
властей, или агентам, работающим в
данной сфере услуг. Раздельная
утилизация бытовых электроприборов
позволяет избежать возможных
негативных последствий для окружающей
среды и здоровья людей, которые могут
иметь место вследствие неправильной
утилизации, а также позволяет повторно
использовать материалы, входящие в
состав этих приборов, и добиться, таким
образом, существенной экономии энергии
и ресурсов.
Чтобы подчеркнуть необходимость
раздельной утилизации, на данном
приборе нанесен знак, предупреждающий
о запрете использования традиционных
мусорных контейнеров.
Для получения более подробной
информации свяжитесь с местным
органом власти или с магазином, где Вы
приобрели данный продукт.
portada .qxd 19/1/06 16:47 Página 2

2
Montaje del ventilador (Fig. 2)
1. Soltar las tuercas (5 y 7) que están
roscadas una en el eje del motor (sentido
antihorario) y otra en la carcasa del motor
(sentido horario) respectivamente.
2. Montar la rejilla posterior (4) sobre la
carcasa del motor (1) y sujetarla con la
tuerca para rejilla (5) guiándola en las
clavijas posicionadoras (3).
3. Introducir las aspas (6) sobre el eje del
motor, fijándolas con la tuerca (7).
Comprobar que las aspas no tienen
ningún roce girándolas manualmente. Las
aspas deben girar libremente en caso
contrario repita a partir del punto 2.
4. Monte la rejilla anterior (8) y presione
suavemente hasta que quede empotrada
en el aro de plástico.
5. Cierre el clip de seguridad roscando el
tornillo.
Instalación del ventilador en la pared (Fig. 3 y 4)
•El ventilador se deberá montar en un lugar
en el que el enchufe esté accesible para
el usuario.
•Utilizando el soporte de pared como
plantilla, haga las marcas para hacer los
agujeros con un taladro. Luego inserte los
tacos y ajuste el soporte firmemente con
los tornillos.
•Cuelgue el ventilador en el soporte.
•El ventilador se deberá instalar a una
altura superior a 2,3 m.
5. INSTRUCCIONES DE
FUNCIONAMIENTO
El ventilador se puede controlar pulsando los
botones que hay en el panel de control o en
el mando a distancia (Fig. 1.2).
Botón parada (2.1.): Pulse este
botón para parar el ventilador.
Botón marcha/velocidad (2.2.):
Pulse este botón para poner en marcha el
aparato. Para seleccionar la velocidad del
ventilador, pulse de nuevo este botón. La luz
indicará cual es la velocidad seleccionada.
Cada vez que se pulse este botón, la
velocidad seleccionada varía en la siguiente
secuencia:
Velocidad baja (L)
Velocidad media (M)
Velocidad alta (H)
Botón MODO (2.3.): Pulse este botón
para que el ventilador funcione en el modo
día. El indicador luminoso verde se
encenderá. Si pulsa nuevamente el botón, la
función cambiará al modo noche. El indicador
luminoso rojo se encenderá. Si pulsa el botón
por tercera vez, se desactivará esta función.
La secuencia es la siguiente:
Con este modo, el ventilador funciona
cambiando de velocidad de forma rítmica,
pasando de una velocidad a otra cada 15~20
segundos aproximadamente. Parando unos
segundos cada vez que finaliza un ciclo.
Con esta función el ventilador
funcionará de distinta forma dependiendo de
la velocidad elegida. Al final de cada
secuencia el ventilador queda funcionando en
la velocidad baja, independientemente de la
velocidad inicial que se haya seleccionado.
• Secuencia velocidad alta:
30 min. 30 min.
• Secuencia velocidad media:
30 min.
• Secuencia velocidad baja:
Botón Oscilación (2.4.): Pulse este
botón para hacer que oscile el ventilador en
dirección horizontal. Vuelva a pulsarlo para
desactivar esta función.
Botón temporizador (2.5.): Pulsar
Desconexión
interior 19/1/06 16:53 Página 1

3
9. INFORMACIÓN PARA LA
CORRECTA GESTIÓN DE LOS
RESIDUOS DE APARATOS
ELÉCTRICOS Y ELECTRÓNICOS
Al final de la vida útil del
aparato, éste no debe
eliminarse mezclado con los
residuos domésticos
generales.
Puede entregarse, sin coste
alguno, en centros específicos de recogida,
diferenciados por las administraciones
locales, o distribuidores que faciliten este
servicio.
Eliminar por separado un residuo de
electrodoméstico, significa evitar posibles
consecuencias negativas para el medio
ambiente y la salud, derivadas de una
eliminación inadecuada, y permite un
tratamiento, y reciclado de los materiales
que lo componen, obteniendo ahorros
importantes de energía y recursos.
Para subrayar la obligación de colaborar
con una recogida selectiva, en el producto
aparece el marcado que se muestra como
advertencia de la no utilización de
contenedores tradicionales para su
eliminación.
Para mas información, ponerse en contacto
con la autoridad local o con la tienda donde
adquirió el producto.
7. CAMBIO DE LA PILA EN EL
MANDO A DISTANCIA
a) Retirar la tapa del compartimento de la pila
como se indica en la Fig. 6.
b) Insertar sólo pilas del tipo: CR2023,
teniendo en cuenta la polaridad indicada.
c) Volver a colocar la tapa en su alojamiento.
Recuerde que las pilas no
son basura doméstica. Las
pilas usadas deben ser
depositadas en los
contenedores destinados
especialmente a ello.
8. MANTENIMIENTO Y LIMPIEZA
•Antes de la limpieza pulse el botón
(2.1.) para asegurarse de que el ventilador
está apagado y desenchufe el aparato.
•Si quiere soltar el aparato para su
limpieza, siga las instrucciones de montaje
en sentido inverso.
•NO LO SUMERJA EN AGUA.
•Aplique unas pocas gotas de lubricante en
el eje del motor para evitar la corrosión.
•Las aspas pueden lavarse en agua
templada con un poco de jabón neutro
suave.
•También se pueden limpiar con un paño
suave ligeramente humedecido.
•La parte externa del motor limpiar con un
paño ligeramente humedecido.
•No utilice disolventes ni productos
abrasivos para la limpieza del ventilador.
6. INCLINACION
Podrá regular la inclinación del ventilador
según la Fig. 5.
este botón cuando se quiera seleccionar un
periodo de funcionamiento de 1, 2, 4 o 8
horas. La luz indicará el periodo de tiempo
seleccionado. Al desconectar esta función la
luz se apagará. Cada vez que se pulse este
botón se pasa de una selección a otra en la
siguiente secuencia:
Desconexión
1h 2h 4h 8h
interior 19/1/06 16:53 Página 2

4
PT
•O fabricante declina qualquer
responsabilidade por danos cuja origem
seja um uso inapropriado, inadequado
ou fraudulento, ou reparações realizadas
por pessoal técnico não autorizado.
•Nunca utilize o aparelho se o cabo e/ou
ficha estão danificados.
•Para retirar a ficha da tomada, puxe
apenas da ficha e nunca do cabo.
•Se não vai utilizar o aparelho, ou se vai
efectuar qualquer tarefa de manutenção
ou de limpeza, primeiro desligue-o.
•Mantenha o aparelho fora do alcance de
crianças e de pessoas com deficiências.
•Nunca introduzir objectos através das
grelhas de protecção.
•Não coloque nem estenda peças de
roupa nas grelhas de protecção da
ventoinha.
•Não colocar o ventilador perto de fontes
de calor nem sobre superfícies quentes.
1. Carcaça motor
2. Painel de comandos/ Telecomando
2.1. Botão paragem
2.2. Botão marcha/Velocidade
2.3. Botão MODO
2.4. Botão oscilação
2.5. Botão temporizador
3. Pontos de posicionamento
4. Grelha posterior
5. Porca para grelha
6. Pás
7. Porca para as pás
8. Grelha anterior
9. Ranhura para pendurar
10. Suporte para parede
11. Suporte de telecomando
1. CARACTERÍSTICAS TÉCNICAS
Tensão/Frequência: 220V-240V~50Hz
Potência: 45W
Estes aparelhos cumprem as directrizes da
Directiva Europeia sobre Compatibilidade
Electromagnética 89/336/CEE
•Antes de utilizar este aparelho pela
primeira vez, leia atentamente o
presente Manual de instruções e guarde-
o para possíveis consultas futuras.
•Este aparelho deve ser ligado a uma
tomada de electricidade com ligação à
terra.
•Este aparelho não deve ser utilizado em
casas de banho, nem no interior de
chuveiros nem em espaços húmidos.
Não utilizar em áreas com temperaturas
superiores a 40ºC.
•Antes de utilizar o aparelho, certifique-se
de que a tensão da rede doméstica
coincide com a tensão constante na
placa de características do aparelho.
•Uma vez desempacotado o produto,
verifique o perfeito estado do mesmo e,
em caso de dúvida, contacte o Serviço
de Atendimento Técnico mais próximo.
•Este aparelho foi desenhado
exclusivamente para um uso doméstico:
não utilizar em exteriores.
•Em caso de avaria e/ou mal
funcionamento do aparelho, desligue-o e
não tente repará-lo. Se é precisa
qualquer reparação, contacte
exclusivamente um Serviço de
Atendimento Técnico autorizado pelo
fabricante, onde utilizarão apenas peças
sobressalentes originais.
•O utilizador nunca deverá tentar a
substituição do cabo. Se o cabo está
danificado e sempre que precisar de
uma substituição, contacte
exclusivamente um Serviço de
Atendimento Técnico autorizado pelo
fabricante.
2. IMPORTANTES ADVERTÊNCIAS
SOBRE SEGURANÇA
3. PARTES DO APARELHO (FIG. 1)
Antes de iniciar a montagem, retire da
embalagem as diferentes peças da
ventoinha e verifique se o cabo principal
não se encontra danado e se o aparelho
sofreu qualquer dano durante o transporte.
Não pôr em funcionamento o aparelho se
apresentar qualquer dano.
4. INSTRUÇÕES DE MONTAGEM
interior 19/1/06 16:53 Página 3

5
5. INSTRUÇÕES DE
FUNCIONAMENTO
O funcionamento da ventoinha controla-se
com os botões localizados no painel de
controlo ou através do telecomando (Fig. 1.2).
Botão paragem (2.1.): Para deter a
ventoinha.
Botão marcha/velocidade (2.2.):
Prima este botão para pôr a ventoinha em
funcionamento. Se deseja seleccionar a
velocidade das pás, prima de novo este botão
(o led mostrará qual a velocidade
seleccionada). Cada vez que premir o botão,
as velocidades serão as da seguinte
sequência:
Velocidade baixa (L)
Velocidade média (M)
Velocidade alta (H)
Botão MODO (2.3.): Prima este botão
para a ventoinha funcionar em "modo dia". O
led verde acenderá. Se prime de novo o
botão, a ventoinha passará para o "modo
noite" e o led vermelho acenderá. Se o prime
por terceira vez, a função MODO será
desactivada.
No "MODO dia" a ventoinha vai
mudando o ritmo de oscilação, passando de
uma velocidade para outra cada 15 ou 20
segundos, e finalizado cada ciclo a ventoinha
não oscila durante uns segundos.
No "MODO noite" a ventoinha oscila à
velocidade seleccionada pelo utilizador.
Finalizada cada sequência, a ventoinha oscilará
a baixa velocidade (independentemente da
velocidade inicial seleccionada).
• Sequência velocidade alta:
30 min. 30 min.
• Sequência velocidade média:
30 min.
• Sequencia velocidade baixa:
Botão Oscilação (2.4.): Prima este
botão para o ventilador oscilar
horizontalmente. Para desactivar a função de
oscilação, volte a premir o botão.
Montagem da ventoinha (Fig. 2)
1. Retirar as porcas (5 e 7) localizadas,
respectivamente, no eixo do motor (virar
em sentido inverso aos ponteiros do
relógio) e na carcaça do motor (virar em
sentido dos ponteiros do relógio).
2. Montar a grelha posterior (4) sobre a
carcaça do motor (1); em seguida fixe-a
com a porca para a grelha (5) guiando-se
nos pontos de posicionamento (3).
3. Insira as pás (6) no eixo do motor, fixando-
as com a porca (7).
Virando as pás manualmente, certifique-se
de que não apresentem qualquer fricção
(as pás devem rodar livremente); se não
for assim, volte a repetir o processo desde
o ponto 2 acima.
4. Monte a grelha anterior (8) e pressione
ligeiramente até a grelha ficar bem fixada
no aro plástico.
5. Feche o clipe de segurança inserindo o
parafuso.
Instalação da ventoinha na parede (Fig. 3 e 4)
•Monte o ventilador num lugar onde a
tomada estiver bem acessível para o
utilizador.
•Utilizando o suporte de parede como guia,
faça na parede as marcas onde
posteriormente furar com uma broca
eléctrica; em seguida insira as buchas e
ajuste firmemente o suporte utilizando os
respectivos parafusos.
•Coloque a ventoinha no respectivo
suporte.
•Instale o ventilador a uma altura superior a
2,3 m.
Desactivação (da função MODO)
interior 19/1/06 16:53 Página 4

66
9. INFORMAÇÃO PARA A GESTÃO
CORRECTA DOS RESÍDUOS DE
APARELHOS ELÉCTRICOS E
ELECTRÓNICOS
No fim da sua vida útil, o
produto não deve ser
eliminado juntamente com
os resíduos urbanos.
Pode ser depositado nos
centros especializados de
recolha diferenciada das autoridades locais
ou, então, nos revendedores que forneçam
este serviço. Eliminar separadamente um
electrodoméstico permite evitar possíveis
consequências negativas para o ambiente e
para a saúde pública resultantes de uma
eliminação inadequada, além de que
permite recuperar os materiais constituintes
para, assim, obter uma importante
poupança de energia e de recursos.
Para sublinhar a obrigação de colaborar
com uma recolha selectiva, no produto
aparece a marcação que se apresenta
como advertência da não utilização de
contentores tradicionais para a sua
eliminação.
Para mais informações, contactar a
autoridade local ou a loja onde adquiriu o
produto.
Botão temporizador (2.5.): Prima
este botão se deseja um período de
funcionamento determinado (de 1, 2, 4 ou 8
horas). O led mostrará o período
seleccionado, e ficará desactivado assim que
o utilizador desactivar a função. Cada vez
que premir o botão, os períodos de
funcionamento seleccionáveis serão os da
seguinte sequência:
1h 2h 4h 8h
Desligação (da ventoinha)
7. SUBSTITUIÇÃO DA PILHA DO
TELECOMANDO
a) Retirar a tampa do compartimento da pilha
como mostra a Fig. 6.
b) Inserir apenas pilhas tipo CR2023,
respeitando a polaridade constante no
compartimento.
c) Voltar a colocar a tampa no seu lugar.
Tenha em consideração que
as pilhas não são simples
resíduos. Descarte as pilhas
usadas em contentores
destinados para a reciclagem
de pilhas.
8. MANUTENÇÃO E LIMPEZA
•Antes de limpar a ventoinha prima o botão
(2.1.) para desligar o aparelho, em
seguida retire a ficha da tomada.
•Se deseja retirar a ventoinha da parede,
siga em ordem inverso as instruções de
montagem.
•NUNCA A INTRODUZIR EM ÁGUA.
•Deite umas gotas de lubrificante no eixo
do motor para evitar a corrosão.
•Para lavar as pás, utilize água morna com
um pouco de sabão neutro suave.
•Também pode utilizar um pano suave
ligeiramente humedecido.
•Para limpar a carcaça exterior do motor,
utilize um pano ligeiramente humedecido.
•Para limpar a ventoinha, nunca utilize
produtos abrasivos nem dissolventes.
6. INCLINAÇÃO
É possível regular o grau de inclinação. (Ver
Fig. 5).
interior 19/1/06 16:53 Página 5

7
EN
1. Motor frame
2. Control panel / remote control
2.1. Stop button
2.2. Start/speed button
2.3. MODE button
2.4. Swing button
2.5. Timer button
3. Positioning plugs
4. Rear grille
5. Bolt for grille
6. Blades
7. Bolt for blade
8. Front grille
9. Hanging groove
10. Wall bracket
11. Control bracket
1. TECHNICAL CHARACTERISTICS
2. IMPORTANT SAFETY WARNINGS
Voltage/Frequency: 220V-240V~50Hz
Power: 45W
These appliances comply with the directives
from the European Electromagnetic
Compatibility Directive 89/336/CEE.
•Before using this appliance for the first
time, read this instruction manual
carefully and keep it to refer to later.
•This appliance must be connected to an
earth installation.
•This appliance must not be used inside
bathrooms or showers or in damp
spaces. Do not use it in areas with
temperatures which exceed 40ºC.
•Before using the appliance, check that
the domestic network voltage
corresponds to what is indicated on the
appliance.
•After removing the packaging, check that
the appliance is in perfect condition; if in
doubt, consult the closest Technical
Assistance Service.
•This appliance must only be used
domestically. DO not use it outside.
•In the event of a fault and/or poor
operation of the appliance, switch it off
and do not try to fix it. In the event of
requiring repairs, only go to a Technical
Assistance Service authorised by the
manufacturer and request that original
parts are used.
•The user must not replace the cable. If it
is broken or it has to be substituted, only
go to the Technical Assistance Service
authorised by the manufacturer.
•The manufacturer will not be responsible
for damage which caused by
inappropriate or incorrect use or as a
result of repairs carried out by
unqualified personnel.
•Do not use the appliance if the cable or
the plug is damaged.
•Do not pull the cable to extract the plug
from the socket.
3. APPLIANCE PARTS (FIG. 1)
•Unplug the appliance when it is not being
used or when you are going to perform a
cleaning or maintenance task.
•Keep the appliance out of reach of
children or disabled people.
•Do not insert any objects through the
protection bars.
•Do not hang clothes on the fan
protection grille.
•Do not leave the fan next to a heat
source or on hot surfaces.
4. ASSEMBLY INSTRUCTIONS
Before assembly, take the different parts of
the fan out of their packaging and check that
the power cable is whole and that the
appliance has not been damaged during
transport. Do not switch the appliance on if it
is damaged.
Fan assembly (Fig. 2)
1. Loosen the bolts (5 and 7) one of which
is threaded on to the motor shaft (anti-
clockwise) and the other on to the engine
frame (clockwise) respectively.
2. Assemble the rear grille (4) on the motor
frame (1) and fix it with the grille nut (5)
guiding it into the positioning plugs (3).
3. Insert the blades (6) on to the motor
shaft, fixing them with the nut (7).
interior 19/1/06 16:53 Página 6

8
Check that the blades do not touch
anything when you turn them by hand.
The blades must turn freely, if not repeat
from step 2.
4. Assemble the front grille (8) and press
gently until it fits into the plastic ring.
5. Close the safety clip by tightening the nut.
Installing the fan on the wall (Fig. 3 and
4)
•The fan should be assembled in the most
accessible place for the plug socket.
•Using the wall bracket as a guide, make
marks for the drill holes. Then insert the
studs and adjust the bracket firmly with
the screws.
•Hang the fan on its bracket.
•The fan should not be installed at a
height under 2.3m.
5. OPERATION INSTRUCTIONS
The fan can be controlled by pressing the
buttons on the control panel or using the
remote control (Fig. 1.2).
Stop button (2.1.): Press this button
to stop the fan.
Start/speed button (2.2.): Press this
button to start the fan. Press this button again
to select the fan speed. The light will indicate
the selected speed. Every time this button is
pressed, the selected speed will vary
according to the following sequence:
low speed (L)
medium speed (M)
high speed (H)
MODE button (2.3.): Press this button
to make the fan work in day mode. The green
light will come on. If the button is pressed
again, the function will change to night mode.
The red light will come on. If the button is
pressed for a third time, this function will be
deactivated. The sequence is as follows:
With this mode, the fan operates by
changing the speed rhythmically, moving from
one speed to another every 15~20 seconds
approximately, stopping for a few seconds
every time a cycle finishes.
With this function, the fan will operate
differently depending on the chosen speed. At
the end of each sequence the fan continues to
operate at low speed, independently of the
initial speed selected.
• High speed sequence:
30 min. 30 min.
• Medium speed sequence:
30 min.
• Low speed sequence:
Swing button (2.4.): Press this button
to make the fan swing horizontally. Press it
again to deactivate this function.
Timer button (2.5.): Press this button
when you wish to select an operation period
of 1, 2, 4 or 8 hours. The light will indicate the
selected time period. The light will go out
when this function is deactivated. Each time
this button is pressed, it moves from one
selection to another in the following
sequence:
Disconnected
1h 2h 4h 8h Disconnected
6. TILT
The tilt of the fan can be adjusted according
to Fig. 5
interior 19/1/06 16:53 Página 7

9
9. INFORMATION FOR THE CORRECT
DISPOSAL OF ELECTRICAL AND
ELECTRONIC APPLIANCES
At the end of its working life,
the product must not be
disposed of as urban waste.
It must be taken to a special
local authority differentiated
waste collection centre or to
a dealer providing this service. Disposing of
a household appliance separately avoids
possible negative consequences for the
environment and health deriving from
inappropriate disposal and enables the
constituent materials to be recovered to
obtain significant savings in energy and
resources.
To remind you that you must collaborate
with a selective collection scheme, the
symbol shown appears on the product
warning you not to dispose of it in traditional
refuse containers.
For further information, contact your local
authority or the shop where you bought the
product.
7. CHANGING THE BATTERY IN THE
REMOTE CONTROL
a) Remove the cover from the battery
compartment as shown in Fig. 6.
b) Insert only CR2023 batteries, matching the
poles correctly.
c) Put the cover back on.
Remember that batteries are
not household waste. Spent
batteries must be disposed of
in the special containers
provided.
8. MAINTENANCE AND CLEANING
•Before cleaning, press the (2.1.)
button to ensure that the fan is off and
unplug the appliance.
•If you want to take the appliance down for
cleaning, reverse the assembly
instructions.
•DO NOT SUBMERGE IT IN WATER.
•Apply a few drops of lubricant on to the
motor shaft to avoid corrosion.
•The blades can be cleaned in warm water
with a little gentle neutral soap.
•They can also be cleaned with a slightly
damp soft cloth.
•The external part of the motor can be
cleaned with a slightly damp soft cloth.
•Do not use solvents or abrasive products
to clean the fan.
interior 19/1/06 16:53 Página 8

10
FR
par l’usage inapproprié, équivoque ou
peu adéquat de l’appareil ou par des
réparations réalisées par du personnel
non-qualifié.
•N’utilisez pas l’appareil si le cordon ou la
fiche sont endommagés.
•Ne pas tirer du cordon pour débrancher
l’appareil.
•Débranchez l’appareil si vous n’allez pas
l’utiliser et avant de procéder à une
quelconque opération d’entretien ou de
maintenance.
•Ne permettez pas aux enfants ni aux
personnes handicapées d’utiliser
l’appareil.
•Veillez à n’introduire aucun objet à
travers les grilles de protection.
•Ne pas couvrir les grilles de protection
du ventilateur.
•Veillez à ne pas laisser le ventilateur
près de foyers de chaleur ou sur des
surfaces chaudes.
1. Carcasse moteur
2. Panneau de commandes/
Télécommande
2.1. Touche arrêt
2.2. Touche marche/Vitesse
2.3. Touche MODE
2.4. Touche oscillation
2.5. Touche temporisateur
3. Touches positionnement
4. Grille postérieure
5. Écrou grille
6. Ailes
7. Écrou aile
8. Grille avant
9. Fente accrochage
10. Support mur
11. Support télécommande
1. CARACTÉRISTIQUES TECHNIQUES
2. CONSEILS DE SÉCURITÉ
Tension/Fréquence: 220V-240V~50Hz
Puissance: 45W
Ces appareils sont conformes aux
directrices de la Directive Européenne de
Compatibilité Électromagnétique
89/336/CEE.
•Avant d’utiliser cet appareil pour la
première fois, lisez attentivement ce
Mode d’Emploi et gardez-le pour de
postérieures consultations.
•Brancher l’appareil à une prise de terre
efficace.
•Ne pas utiliser cet appareil dans les
salles de bains ou douches, ni dans des
pièces humides. Ne pas l’utiliser dans
des espaces aux températures
supérieures à 40º C.
•Avant d’utiliser l’appareil, vérifiez que la
tension du secteur correspond bien à
celle indiquée sur l’appareil.
•Après avoir retiré l’emballage, vérifiez
que l’appareil est bien en parfait état. En
cas de doute, adressez-vous au Service
d’Assistance Technique le plus proche.
•Cet appareil est destiné exclusivement à
usage ménager. Ne pas utiliser cet
appareil en plein air.
•En cas de panne et/ou de mauvais
fonctionnement de l’appareil,
débranchez-le et n’essayez pas de le
réparer. S’il s’avère nécessaire de le
réparer, adressez-vous exclusivement à
un Service d’Assistance Technique agréé
par le fabriquant et demandez
l’installation de pièces de rechange
originales.
•L’usager ne doit pas procéder au
remplacement du cordon. S’il s’avère
nécessaire de le remplacer, adressez-
vous exclusivement à un Service
d’Assistance Technique agréé par le
fabriquant.
•Le fabricant ne sera pas responsable
des dommages éventuellement causés
3. DESCRIPTION DE L’APPAREIL (FIG. 1)
Avant de procéder au montage, déballer les
différentes parties du ventilateur et vérifier
que le cordon d’alimentation est en parfait
état et que l’appareil n’a pas été
endommagé pendant le transport. Ne pas
4. INSTRUCTIONS DE MONTAGE
interior 19/1/06 16:53 Página 9

11
5. INSTRUCTIONS DE
FONCTIONNEMENT
Le ventilateur peut être contrôlé à l’aide des
touches du panneau de commandes ou de la
télécommande (Fig. 1.2).
Touche arrêt (2.1.): Appuyer sur
cette touche pour arrêter le ventilateur.
Touche marche/vitesse (2.2.):
Appuyer sur cette touche pour mettre en
faire fonctionner l’appareil s’il est
endommagé.
Montage du ventilateur (Fig. 2)
1. Retirer les écrous (5 et 7) qui sont vissés
sur l’axe du moteur (sens contraire aux
aiguilles d’une montre) et celui de la
carcasse du moteur (sens des aiguilles
d’une montre) respectivement.
2. Monter la grille arrière (4) sur la carcasse
du moteur (1) et la fixer à l’aide de l’écrou
pour grille (5) en s’aidant des ancrages de
positionnement (3).
3. Introduire les ailes (6) sur l’axe du moteur,
en les fixant à l’aide de l’écrou (7).
Vérifier l’absence de frottement des ailes
en les faisant tourner manuellement. Les
ailes doivent tourner librement. Si ce n’est
pas le cas, répéter la démarche à partir du
point 2.
4. Monter la grille avant (8) et exercer une
légère pression jusqu’à la faire encastrer
dans l’anneau en plastique.
5. Fermer le clip de sécurité en vissant la vis.
Installation du ventilateur au mur (Fig. 3 et 4)
•Veiller à installer le ventilateur de telle
sorte que la prise de courant soit
accessible pour l’usager.
•Utiliser le support mural comme gabarit,
marquer l’emplacement des trous à
réaliser avec une perceuse. Insérer
ensuite les chevilles et fixer fermement le
support à l’aide des vis.
•Accrocher le ventilateur sur le support.
•Ne pas installer le ventilateur à une
hauteur inférieure à 2,3m.
marche l’appareil. Pour sélectionner la vitesse
du ventilateur, appuyer à nouveau sur cette
touche. Le témoin lumineux indiquera la
vitesse sélectionnée. Chaque fois que cette
touche est enfoncée, la vitesse sélectionnée
varie selon la séquence suivante :
Vitesse basse (L)
Vitesse moyenne (M)
Vitesse haute (H)
Touche MODE (2.3.): Appuyer sur
cette touche pour faire fonctionner le
ventilateur en mode jour. Le témoin lumineux
vert s’allumera. Appuyer à nouveau sur cette
touche pour passer au mode nuit. Le témoin
lumineux rouge s’allumera. Pour désactiver
cette fonction, enfoncer cette même touche
une troisième fois pour désactiver la fonction.
La séquence est la suivante:
En mode jour, le ventilateur change de
vitesse selon un rythme déterminé, passant
d’une vitesse à l’autre toutes les 15~20
secondes environ et s’arrêtant pendant
quelques secondes à chaque fin de cycle.
En mode nuit, le ventilateur fonctionne
de manière différente, en fonction de la vitesse
choisie. Chaque séquence du ventilateur
s’achève à basse vitesse, indépendamment de
la vitesse initiale sélectionnée.
• Séquence vitesse haute:
30 min. 30 min.
• Séquence vitesse moyenne:
30 min.
• Séquence vitesse basse:
Bouton Oscillation (2.4.): Presser
cette touche pour faire osciller le ventilateur
Arrêt
interior 19/1/06 16:53 Página 10

12
9. INFORMATION POUR LA
CORRECTE GESTION DES RÉSIDUS
D'APPAREILS ÉLECTRIQUES ET
ÉLECTRONIQUES
A la fin de la vie utile de
l’appareil, ce dernier ne
doit pas être éliminé
mélangé aux ordures
ménagères brutes.
Il peut être porté aux
centres spécifiques de collecte, agréés
par les administrations locales, ou aux
prestataires qui facilitent ce service.
L’élimination séparée d’un déchet
d’électroménager permet d’éviter
d’éventuelles conséquences négatives
pour l’environnement et la santé,
dérivées d’une élimination inadéquate,
tout en facilitant le traitement et le
recyclage des matériaux qu’il contient,
avec la considérable économie
d’énergie et de ressources que cela
implique.
Afin de souligner l’obligation de
collaborer à la collecte sélective, le
marquage ci-dessus apposé sur le
produit vise à rappeler la non-utilisation
des conteneurs traditionnels pour son
élimination.
Pour davantage d’information,
contacter les autorités locales ou votre
revendeur.
6. INCLINAISON
L’inclinaison du ventilateur peut être orientée
vers le haut ou vers le bas (Fig. 5).
7. CHANGEMENT DE LA PILE DE LA
TÉLÉCOMMANDE
a) Retirer le couvercle du compartiment de la
pile, tel qu’indiqué sur la Fig. 6.
b) Utiliser uniquement des piles du type
CR2023, en respectant les polarités.
c) Remettre en place le couvercle.
Ne pas jeter les piles usées à
la poubelle. Les piles usées
doivent être déposées dans
les containeurs spécialement
destinés à leur collecte.
dans le sens horizontal. Ré-appuyer dessus
pour désactiver cette fonction.
Touche minuteur (2.5.): Appuyer sur
cette touche pour sélectionner une période
de fonctionnement de 1, 2, 4 ou 8 heures. Le
témoin lumineux indiquera la période de
temps sélectionnée. Si cette fonction est
désactivée, le témoin s’éteint. Chaque fois
que cette touche est enfoncée, le ventilateur
passe d’une sélection à l’autre, selon la
séquence suivante:
1h 2h 4h 8h Arrêt
8. MAINTENANCE ET ENTRETIEN
•Avant de procéder à une quelconque
opération d’entretien, appuyer sur la
touche pour s’assurer que le
ventilateur est éteint et débrancher
l’appareil.
•Pour décrocher l’appareil pour son
nettoyage, suivre les instructions de
montage en sens inverse.
•NE PAS PLONGER L’APPAREIL DANS
L’EAU.
•Appliquer quelques gouttes de lubrifiant sur
l’axe du moteur pour éviter la corrosion.
•Lavez, si nécessaire, les ailes à l’eau tiède
avec un peu de savon doux neutre.
•Les ailes peuvent également être
nettoyées avec un chiffon doux
légèrement humide.
•Nettoyer l’extérieur du moteur avec un
chiffon légèrement humide.
•Ne pas utiliser de solvants ni de produits
abrasifs pour nettoyer le ventilateur.
interior 19/1/06 16:53 Página 11

13
DE
•Wenn Kabel oder Stecker beschädigt
sind, darf das Gerät nicht benutzt
werden.
•Ziehen Sie den Stecker nicht am Kabel
aus der Steckdose.
•Unterbrechen Sie den Netzanschluss,
wenn das Gerät nicht benutzt wird oder
bevor Sie irgendeine Wartungs- oder
Reinigungsmaßnahme an dem Gerät
wollen.
•Halten Sie das Gerät außerhalb der
Reichweite von Kindern oder
behinderten Personen.
•Stecken Sie keine Gegenstände durch
die Schutzgitter.
•Hängen Sie keine Kleider über das
Schutzgitter des Ventilators.
•Stellen Sie den Ventilator nicht in die
Nähe von Wärmequellen oder auf heiße
Flächen.
1. Hülle des Motors
2. Steuereinheit / Fernbedienung
2.1. Abschaltknopf
2.2. Einschaltknopf / Geschwindigkeit
2.3. Knopf Modus
2.4. Knopf für Schwenkbewegung
2.5. Zeitschalter
3. Einstellstifte
4. Hinteres Gitter
5. Befestigungsmutter das Gitter
6. Flügel
7. Befestigungsmutter für die Flügel
8. Vorderes Gitter
9. Nut zum Aufhängen
10. Halter für die Wand
11. Halter für die Fernbedienung
1. TECHNISCHE MERKMALE
2. WICHTIGE SICHERHEITSHINWEISE
Spannung/Frequenz: 220V-240V~50Hz
Leistung: 45W
Diese Geräte entsprechen den Vorschriften
der Europäischen Richtlinie über
elektromagnetische Vereinbarkeit 89 / 336 /
CEE.
•Bevor Sie dieses Gerät zum ersten Mal
benutzen, lesen Sie diese Hinwiese
aufmerksam und bewahren Sie sie zum
späteren Nachschlagen auf.
•Dieses Gerät muss an eine geerdete
Steckdose angeschlossen werden.
•Bevor Sie das Gerät benuten, prüfen Sie,
ob die Netzspannung mit den Angaben
auf dem Typenschild übereinstimmt.
•Nach dem Auspacken prüfen Sie bitte,
ob sich das Gerät in einwandfreiem
Zustand befindet. Im Zweifelsfall wenden
Sie sich bitte an den nächstgelegenen
Technischen Kundendienst.
•Dieses Gerät ist nur für den häuslichen
Gebrauch ausgelegt. Benutzen Sie es
nicht im Freien.
•Bei Schäden und/oder Betriebsstörungen
des Geräts, schalten Sie es bitte
umgehend aus und versuchen Sie nicht,
es zu reparieren. Sollte eine Reparatur
notwendig sein, wenden Sie sich
ausschließlich an einen vom Hersteller
autorisierten Technischen Kundendienst
und bestehen Sie darauf, dass
Originalersatzteile verwendet werden.
•Der Anwender darf das Kabel nicht
austauschen. Sollte es beschädigt sein
oder ein Austausch notwendig werden,
wenden Sie sich ausschließlich an einen
vom Hersteller zugelassenen
Technischen Kundendienst.
•Der Hersteller haftet nicht für Schäden,
die aus unsachgemäßer, falscher oder
unangemessener Handhabung oder
durch Reparaturen durch nicht
qualifiziertes Personal verursacht
wurden.
3. TEILE DES GERÄTS (ABB. 1)
4. HINWEISE ZUR MONTAGE
Vor der Montage nehmen Sie bitte die
verschiedenen Elemente des Ventilators aus
der Verpackung und prüfen Sie, ob das
Netzkabel in einwandfreiem Zustand ist und
das Gerät während des Transports keinen
Schaden erlitten hat. Nehmen Sie das Gerät
nicht in Betrieb, wenn es irgendeinen
Schaden aufweist.
interior 19/1/06 16:53 Página 12

14
Montage des Ventilators (Abb. 2)
1. Öffnen Sie die Schrauben (5 y 7), die in
die Welle des Motors (gegen den
Uhrzeigersinn) und in der Hülle des
Motors (im Uhrzeigersinn) eingeschraubt
sind.
2. Montieren Sie das hintere Gitter (4) auf die
Hülle des Motors (1) und befestigen Sie es
mit der Schraube für das Gitter (5) Es wird
von den Positionsstiften (3) geführt.
3. Stecken Sie die Flügel (6) auf die Achse
des Motors und schrauben Sie sie mit der
Befestigungsmutter (7). fest. Überprüfen
Sie, dass die Flügel nirgends schleifen,
indem Sie sie mit der Hand drehen. Die
Flügel müssen sich frei drehen lassen, im
gegenteiligen Fall, wiederholen Sie den
Punkt 2.
4. Montieren Sie das vordere Gitter (8) und
drücken Sie es sanft auf, damit es im
Reifen aus Plastik einrastet.
5. Schließen Sie den Sicherheitsclip indem
Sie die Schraube drehen.
Installation des Ventilators an der Wand
(Abb. 3 und 4)
•Der Ventilator sollte an einem Ort
angebracht werden, wo die Steckdose für
den Benutzer erreichbar ist.
•Nutzen Sie den Halter für die Wand als
Modell und markieren Sie die Wand an
den Stellen, wo Sie die Löcher mit der
Bohrmaschine bohren wollen. Bringen Sie
die Dübel in die Löcher ein und befestigen
Sie den Halter gut mit den Schrauben.
•Stecken Sie den Ventilator in seinen
Halter.
•Der Ventilator muss in einer Höhe von
mindestens 2,3 Meter angebracht werden.
Den Ventilator können Sie über die Knöpfe auf
der Steuereinheit oder über die Fernbedienung
benutzen (Abb. 1.2).
Abschaltknopf (2.1.): Drücken Sie
diesen Knopf um den Ventilator abzuschalten.
5. ANWEISUNGEN FÜR DIE
FUNKTION
Einschaltknopf / Geschwindigkeit
(2.2.): Drücken Sie diesen Knopf um den
Ventilator einzuschalten. Um die
Geschwindigkeit des Geräts zu wählen,
drücken Sie erneut auf den Knopf. Die
Leuchte zeigt Ihnen an, welche
Geschwindigkeit Sie gewählt haben. Jedes
Mal wenn Sie den Knopf drücken, variiert die
Geschwindigkeit nach der folgenden Sequenz:
Langsame Geschwindigkeit (L)
Mittlere Geschwindigkeit (M)
Hohe Geschwindigkeit (H)
Knopf MODUS (2.3.): Drücken Sie
diesen Knopf, damit der Ventilator im
Tagesmodus arbeitet. Die grüne Leuchte
leuchtet auf. Wenn Sie erneut auf den Knopf
drücken, schalten Sie auf den Nachtmodus
um. Die rote Leuchte leuchtet auf. Wenn Sie
den Knopf zum dritten Mal drücke, wird die
Funktion deaktivier. Die Sequenz ist
folgendermaßen:
In diesem Modus ändert der Ventilator
seine Geschwindigkeit in Abständen. Er
wechselt von einer Geschwindigkeit zur
nächsten im Intervall von jeweils etwa 15~20
Sekunden. Er hält jeweils für ein paar
Sekunden an, wenn ein Zyklus abgeschlossen
ist.
In dieser Funktion arbeitet der Ventilator
in einer anderen Form in Abhängigkeit von der
gewählten Geschwindigkeit. Am Ende von jeder
Sequenz arbeitet der Ventilator in langsamer
Geschwindigkeit, unabhängig davon, welche
Geschwindigkeit ursprünglich gewählt worden
ist.
• Sequenz hohe Geschwindigkeit:
30 min. 30 min.
• Sequenz mittlere Geschwindigkeit:
30 min.
Abgeschaltet
interior 19/1/06 16:53 Página 13

15
Sie können die Neigung des Ventilators
gemäß der Abb. 5 einstellen.
6. NEIGUNG
7. WECHSEL DER BATTERIEN DER
FERNBEDIENUNG
9. INFORMATION ZUR
ORDNUNGSGEMÄSSEN
ENTSORGUNG ELEKTRISCHER UND
ELEKTRONISCHER ALTGERÄTE
Am Ende seiner Nutzzeit darf das
Produkt NICHT zusammen mit
dem Hausmüll beseitigt werden.
Es kann zu den eigens von den
örtlichen Behörden eingerichteten
Sammelstellen oder zu den
Fachhändlern, die einen Rücknahmeservice
anbieten, gebracht werden. Die getrennte
Entsorgung eines Haushaltsgerätes vermeidet
mögliche negative Auswirkungen auf die Umwelt
und die Gesundheit, die durch eine nicht
vorschriftsmäßige Entsorgung bedingt sind.
Zudem ermöglicht sie die Wiederverwertung der
Bestandteile des Gerätes, was wiederum eine
bedeutende Einsparung an Energie und
Ressourcen mit sich bringt.
Zum Unterstreichen der Verpflichtung zur
Mitwirkung bei der getrennten Entsorgung ist auf
dem Produkt ein Hinweissymbol dafür
angebracht, dass dieses Produkt nicht in üblichen
Hausmüllcontainern entsorgt werden darf.
Für weitere Informationen wenden Sie sich bitte
an die örtliche Verwaltung oder an den Händler,
bei dem Sie das Produkt erworben haben.
• Sequenz langsame Geschwindigkeit:
Knopf für Schwenkbewegung (2.4.):
Drücken Sie diesen Knopf, damit der
Ventilator in horizontaler Richtung schwenkt.
Drücken Sie den Knopf erneut, wird die
Funktion deaktiviert.
Zeitschalter (2.5.): Drücken Sie
diesen Knopf, wenn Sie eine bestimmte
Periode auswählen wollen, in welcher der
Ventilator, von 1, 2, 4 oder 8 Stunden,
arbeitet. Die Leuchte zeigt Ihnen an, welche
Zeit ausgewählt wurde. Wenn Sie die
Funktion abschalten, erlischt die Leuchte.
Jedes Mal wenn Sie den Knopf drücken,
wechseln von einer zur nächsten Zeitspanne
in der folgenden Sequenz:
1h 2h 4h 8h Abgeschaltet
a) Nehmen Sie den Deckel vom Batteriefach,
wie es in der Abb. 6 gezeigt wird.
b) Setzen Sie nur Batterien des Typs CR2023
ein. Beachten Sie die aufgezeigte Polarität
der Batterien.
c) Bringen Sie den Deckel wieder auf dem
Fach an.
Denken Sie daran, dass
Batterien nicht in den
Hausmüll gehören. Die
Batterien müssen in
speziellen Containern entsorgt
werden, die extra für diesen
Zweck bestimmt sind.
8. WARTUNG UND REINIGUNG
•Vor der Reinigung drücken Sie den Knopf
(2.1.), um sich zu versichern, dass der
Ventilator ausgeschaltet ist und ziehen den
Netzstecker aus der Steckdose.
•Wenn Sie den Ventilator zur Reinigung
abnehmen wollen, folgen Sie der
Montageanweisung in umgekehrter Reihenfolge.
•TAUCHEN SIE DEN VENTILATOR NICHT IN
WASSER.
•Bringen Sie einige Tropfen Schmiermittel auf
die Motorachse auf, um die Korrosion zu
vermeiden.
•Die Flügel können Sie mit lauwarmem Wasser
und etwas Neutralseife reinigen.
•Sie können Sie auch mit einem weichen,
leicht feuchten Tuch säubern.
•Benutzen Sie kein aggressives oder
kratzendes Reinigungsmittel zur Reinigung
des Ventilators.
interior 19/1/06 16:53 Página 14

16
IT
inappropriato, equivoco o poco adeguato
oppure da riparazioni effettuate da
personale non qualificato.
•Non uzare l'apparecchio con il cavo o la
spina in cattive condizioni.
•Non tirare dal cavo per estrarre la spina
dalla presa.
•Disinserire l'apparecchio quando non
viene usato o quando deve essere
effettuata una qualsiasi operazione di
manutenzione o di pulizia dello stesso.
•Mantenere l'apparecchio fuori dalla
portata dei bambini o dalle persone
handicappate.
•Non introdurre alcun oggetto attraverso
le griglie di protezione.
•Non appendere vestiti o capi sulle griglie
protettrici del ventilatore.
•Non lasciare il ventilatore accanto alle
sorgenti di calore o su superfici calde.
1. Corpo motore
2. Pannello comandi / Telecomando
2.1. Pulsante di arresto
2.2. Pulsante di marcia/Velocità
2.3. Pulsante di MODO
2.4. Pulsante di oscillazione
2.5. Pulsante temporizzatore
3. Spine posizionatrici
4. Griglia posteriore
5. Dado per griglia
6. Palette
7. Dado per paletta
8. Griglia anteriore
9. Scanalatura per appendere
10. Supporto per parete
11. Supporto per telecomando
1. CARATTERISTICHE TECNICHE
Tensione – Frequenza: 220V-240V~50Hz
Potenza: 45W
Questi apparecchi sono in conformità con le
norme della Direttiva Europea sulla
Compatibilità Elettromagnetica 89/336/CEE.
•Prima di utilizzare questo apparecchio
per la prima volta, leggere attentamente
questo manuale d’istruzioni e
conservarlo per future consultazioni.
•Questo apparecchio deve essere
connesso ad un impianto con presa a
terra.
•Questo apparecchio non deve essere
usato all’interno di stanze da bagno o
doccia né in luoghi umidi. Non usarlo in
aree con temperature superiori a 40ºC.
•Prima di usare l'apparecchio verificare
che la tensione della rete domestica
deve concordare con quanto riportato
nell'apparecchio.
•Una volta tolto l'imballaggio, verificare
che l'apparecchio sia in perfette
condizioni, in caso di dubbi, rivolgersi al
Servizio di Assistenza Tecnica più vicino.
•Questo apparecchio deve essere usato
solo per uso domestico. Non usarlo
all'aperto.
•In caso di guasto e/o cattivo
funzionamento dell'apparecchio,
spegnerlo e non cercare di sistemarlo. In
caso di aver bisogno di una riparazione
rivolgersi unicamente ad un Servizio di
Assistenza Tecnica Autorizzato dal
fabbricante e richiedere l'uso di ricambi
originali.
•L'utilizzatore non deve procedere alla
sostituzione del cavo. Nei casi in cui
fosse rovinato o si rendesse necessaria
la sostituzione, rivolgersi esclusivamente
ad un Servizio Tecnico Autorizzato dal
fabbricante.
•Il fabbricante non sarà responsabile dei
danni che possono derivare dell'uso
2. AVVERTENZE DI SICUREZZA
IMPORTANTI
3. PARTI DELL'APPARECCHIO (FIG. 1)
Prima di procedere al montaggio, estrarre le
varie parti del ventilatore dall'imballaggio e
verificare la perfetta integrità del cavo di
alimentazione e l’alberonza di eventuali
danni nell'apparecchio provocati durante il
trasporto. Non far funzionare l'apparecchio
in presenza di danni visibili.
4. ISTRUZIONI DI MONTAGGIO
interior 19/1/06 16:53 Página 15

17
Montaggio del ventilatore (Fig. 2)
1. Togliere i dadi (5 e 7) che sono avvitati
uno nell'albero del motore (senso
antiorario) e l’altro nel corpo del motore
(senso orario) rispettivamente.
2. Montare la griglia posteriore (4) sul corpo
del motore (1) e sostenerla con il dado
per la griglia (5) guidandola nelle spine
posizionatrici (3).
3. Inserire le palette (6) sull'albero del
motore, fissandole con il dado (7).
Verificare che non ci siano attriti alle
palette girandole manualmente. Le
palette devono girare liberamente in caso
contrario ripetere a partire dal punto 2.
4. Montare la griglia anteriore (8) e premere
dolcemente sino a che rimanga incassata
nel cerchio di plastica.
5. Chiudere il clip di sicurezza avvitando la
vite.
Installazione del ventilatore alla parete
(Fig. 3 e 4)
•Il ventilatore dovrà essere installato in un
luogo in cui la presa sia accessibile
dall'utilizzatore.
•Utilizzando il supporto per parete come
sagoma, fare dei segni per realizzare i
fori con un trapano. Poi inserire i tasselli
e regolare il supporto con le viti.
•Appendere il ventilatore sul supporto.
•Il ventilatore dovrà essere installato ad
un'altezza superiore ai 2,3m.
5. ISTRUZIONI DI FUNZIONAMENTO
Il ventilatore può essere controllato premendo i
pulsanti presenti sul pannello di controllo o
quelli del telecomando (Fig. 1.2).
Pulsante di arresto (2.1.): Premere
questo pulsante per fermare il ventilatore.
Pulsante marcia / velocità (2.2.):
Premere questo pulsante per l’accensione
dell'apparecchio. Per selezionare la velocità
del ventilatore, premere di nuovo questo
pulsante. La spia indicherà qual’è la velocità
selezionata. Ogni volta che si preme questo
pulsante, la velocità selezionata cambia nella
seguente sequenza:
Velocità bassa (L)
Velocità media (M)
Velocità alta (H)
Pulsante di MODO (2.3.): Premere
questo pulsante affinché il ventilatore funzioni
nel modo giorno. L'indicatore luminoso verde
si accenderà. Se si preme di nuovo il
pulsante, la funzione cambierà al modo notte.
L'indicatore luminoso rosso si accenderà. Se
si preme il pulsante per la terza volta, si
disattiverà questa funzione. La sequenza è la
seguente:
Con questo modo, il ventilatore
funziona cambiando di velocità in modo
ritmico, passando da una velocità all’altra
all’incirca ogni 15~20 secondi. Arrestandosi
alcuni secondi alla conclusione di ogni ciclo.
Con questa funzione il ventilatore
funzionerà in modo diverso a seconda della
velocità impostata. Al termine di ogni sequenza
il ventilatore rimane in funzionamento a bassa
velocità, indipendentemente dalla velocità
iniziale selezionata.
• Sequenza velocità alta:
30 min. 30 min.
• Sequenza velocità media:
30 min.
• Sequenza velocità bassa:
Pulsante di Oscillazione (2.4.):
Premere questo pulsante per attivare
l’oscillazione del ventilatore in direzione
orizzontale. Ripremerlo per disattivare questa
funzione.
Disinserimento
interior 19/1/06 16:53 Página 16

18
Pulsante temporizzatore (2.5.):
Premere questo pulsante quando si desidera
selezionare un periodo di funzionamento di 1,
2, 4 od 8 ore. La spia indicherà il periodo di
tempo selezionato. Disinserendo questa
funzione la spia si spegnerà. Ogni volta che
si preme questo pulsante si passa da una
selezione all’altra nella seguente sequenza:
6. INCLINAZIONE
Si potrà regolare l'inclinazione del ventilatore
secondo quanto riportato alla Fig. 5
7. CAMBIO DELLA PILA NEL
TELECOMANDO
a) Rimuovere il coperchio del compartimento
della pila come riportato alla Fig. 6.
b) Inserire solo pile del tipo: CR2023,
rispettando la polarità indicata.
c) Ricollocare il coperchio nella sua sede.
Si ricorda che le pile non
devono essere gettate nella
spazzatura domestica. Le pile
usate devono essere
depositate nei contenitori
destinati al loro smaltimento.
9. INFORMAZIONI PER LA CORRETTA
GESTIONE DEI RESIDUI DI
APPARECCHIATURE ELETTRICHE ED
ELETTRONICHE
Alla fine della sua vita utile il
prodotto non deve esser
smaltito insieme ai rifiuti
urbani. Può essere
consegnato presso gli
appositi centri di raccolta
differenziata predisposti dalle
amministrazioni comunali, oppure presso i
rivenditori che forniscono questo servizio.
Smaltire separatamente un elettrodomestico
consente di evitare possibili conseguenze
negative per l’ambiente e per la salute
derivanti da un suo smaltimento inadeguato
e permette di recuperare i materiali di cui è
composto al fine di ottenere un importante
risparmio di energia e di risorse.
Per sottolineare l’obbligo di collaborare con
una raccolta selettiva, sul prodotto appare il
contrassegno raffigurante l’avvertenza del
mancato uso dei contenitori tradizionali per
lo smaltimento.
Per ulteriori informazioni, porsi in contatto
con le Autorità locali o con il negozio nel
quale è stato acquistato il prodotto.
1h 2h 4h 8h Disinserimento
8. MANUTENZIONE E PULIZIA
•Prima della pulizia premere il pulsante
(2.1.) per assicurarsi lo spegnimento del
ventilatore e disinserire l'apparecchio.
•Se si vuole togliere l'apparecchio per la
pulizia, seguire le istruzioni di montaggio in
senso inverso.
•NON SOMMERGERLO IN ACQUA.
•Applicare alcune gocce di lubrificante
sull’albero del motore per evitarne la
corrosione.
•Le palette possono essere lavate con
acqua tiepida con un po’ di sapone neutro.
•Si possono pulire con un panno morbido
leggermente inumidito.
•La parte esterna del motore può essere
pulita con un panno leggermente
inumidito.
•Non utilizzare solventi né prodotti abrasivi
per la pulizia del ventilatore.
interior 19/1/06 16:53 Página 17

19
EL
•√ ¯Ú‹ÛÙ˘ ‰ÂÓ ı· Ú¤ÂÈ Ó· ·ÓÙÈηٷÛÙ‹ÛÂÈ
ÌfiÓÔ˜ ÙÔ˘ ÙÔ Î·ÏÒ‰ÈÔ Ù˘ Û˘Û΢‹˜ ·˘Ù‹˜.
™Â ÂÚ›ÙˆÛË Ô˘ ÙÔ Î·ÏÒ‰ÈÔ ¤¯ÂÈ ˘ÔÛÙ›
˙ËÌÈ¿ ‹ Ú¤ÂÈ Ó· ·ÓÙÈηٷÛÙ·ı›,
·Â˘ı˘Óı›Ù ÌfiÓÔ Û οÔÈÔ
ÂÍÔ˘ÛÈÔ‰ÔÙË̤ÓÔ ∆̷̋ ∆¯ÓÈ΋˜ µÔ‹ıÂÈ·˜
Ù˘ ·ÓÙÈÚÔۈ›·˜ ÙÔ˘ ∫·Ù·Û΢·ÛÙ‹.
•√ ∫·Ù·Û΢·ÛÙ‹˜ ‰ÂÓ Ê¤ÚÂÈ Â˘ı‡ÓË ÁÈ·
˙ËÌȤ˜ Ô˘ ÌÔÚ› Ó· ÚÔÎÏËıÔ‡Ó ·fi
·Î·Ù¿ÏÏËÏË, ÂÛÊ·Ï̤ÓË ‹ ·Ó‡ı˘ÓË
¯Ú‹ÛË ‹/Î·È ÁÈ· ÙËÓ ÂÈÛ΢‹ Ù˘
Û˘Û΢‹˜ Ô˘ ¤ÁÈÓ ·Ï·ÈfiÙÂÚ· ·fi ÌË
ÂÍÂȉÈÎÂ˘Ì¤ÓÔ ÚÔÛˆÈÎfi.
•ªË ¯ÚËÛÈÌÔÔț٠ÙË Û˘Û΢‹ ·Ó ÙÔ
ηÏÒ‰ÈÔ ‹ ÙÔ ÊȘ ¤¯Ô˘Ó ˘ÔÛÙ› ˙ËÌÈ¿.
•ªËÓ ÙÚ·‚¿Ù ÔÙ¤ ÙÔ Î·ÏÒ‰ÈÔ, fiÙ·Ó
‚Á¿˙ÂÙ ÙÔ ÊȘ ·fi ÙËÓ Ú›˙·.
•BÁ¿˙ÂÙ ÙË Û˘Û΢‹ ·fi ÙËÓ Ú›˙· ·Ó ‰ÂÓ
ÚfiÎÂÈÙ·È Ó· ÙË ¯ÚËÛÈÌÔÔÈ‹ÛÂÙÂ, ·Ó
ı¤ÏÂÙ ӷ ÙËÓ Î·ı·Ú›ÛÂÙ ‹ Ó· οÓÂÙÂ
ÂÚÁ·Û›Â˜ Û˘ÓÙ‹ÚËÛ˘.
•º˘Ï¿ÍÙ ÙË Û˘Û΢‹ Ì·ÎÚÈ¿ ·fi Ù· ·È‰È¿
Î·È ·fi ¿ÙÔÌ· Ì οÔÈ· ·Ó·ËÚ›·.
•ªËÓ ÙÔÔıÂÙ›Ù ηӤӷ ·ÓÙÈΛÌÂÓÔ Ì¤Û·
·fi ÙȘ ÚÔÛٷ٢ÙÈΤ˜ Û¯¿Ú˜.
•ªËÓ ÎÚÂ̿٠ÚÔ‡¯· ‹ ˘Ê¿ÛÌ·Ù· ¿ӈ
ÛÙȘ ÚÔÛٷ٢ÙÈΤ˜ Û¯¿Ú˜/ϤÁÌ·Ù·
ÙÔ˘ ·ÓÂÌÈÛÙ‹Ú·.
•ªËÓ ·Ê‹ÓÂÙ ÙË Û˘Û΢‹ ÎÔÓÙ¿ Û ÂÛٛ˜
ıÂÚÌfiÙËÙ·˜ ‹ ¿ӈ Û ıÂÚÌ·ÈÓfiÌÂÓ˜
ÂÈÊ¿ÓÂȘ.
1. ¶ÂÚ›‚ÏËÌ· ÌÔÙ¤Ú
2. ¶›Ó·Î·˜ ¯ÂÈÚÈÛÙËÚ›ˆÓ / ÙËϯÂÈÚÈÛÙ‹ÚÈÔ
2.1. ∫Ô˘Ì› ‰È·ÎÔ‹˜/ ·‡Û˘ ÏÂÈÙÔ˘ÚÁ›·˜
2.2. ∫Ô˘Ì› ÏÂÈÙÔ˘ÚÁ›·˜ /Ù·¯‡ÙËÙ˜
2.3. ∫Ô˘Ì› ÂÈ̤ÚÔ˘˜ ÏÂÈÙÔ˘ÚÁÈÒÓ
2.4. ∫Ô˘Ì› ÂÚÈÛÙÚÔÊ‹˜
2.5. ∫Ô˘Ì› ¯ÚÔÓԉȷÎfiÙË
3. ÀÔ‰Ô¯¤˜
4. ¶›Ûˆ ϤÁÌ·/Û¯¿Ú·
5. ¶·ÍÈÌ¿‰È ÁÈ· ÙÔ Ï¤ÁÌ·
6. ¶ÙÂÚ‡ÁÈ·
7. ¶·ÍÈÌ¿‰È ÁÈ· Ù· ÙÂÚ‡ÁÈ·
8. ªÚÔÛÙÈÓfi ϤÁÌ·/Û¯¿Ú·
9. ¶Ú·ÎÙÈ΋ ıËÏÂÈ¿ ÁÈ· Ó· ÌÔÚ¤ÛÂÙ ӷ ÙÔ
ÎÚÂÌ¿ÛÂÙÂ
10. ™Ù‹ÚÈÁÌ· ÁÈ· Îڤ̷ÛÌ· ÛÙÔÓ ÙÔ›¯Ô
11. µ¿ÛË ÛÙ‹ÚÈ͢ ÁÈ· ÙÔ ÙËϯÂÈÚÈÛÙ‹ÚÈÔ
1. ∆∂áπ∫∞ Ã∞ƒ∞∫∆∏ƒπ™∆π∫∞
∆¿ÛË/™˘¯ÓfiÙËÙ·: 220V-240V~50Hz
πÛ¯‡˜ Ú‡̷ÙÔ˜: 45W
√È Û˘Û΢¤˜ ·˘Ù¤˜ Û˘ÌÌÔÚÊÒÓÔÓÙ·È ÚÔ˜
ÙÔ˘˜ ηÓÔÓÈÛÌÔ‡˜ Ù˘ ∂˘Úˆ·˚΋˜
√‰ËÁ›·˜ 89/336/CEE ÂÚ›
∏ÏÂÎÙÚÔÌ·ÁÓËÙÈ΋˜ ™˘Ì‚·ÙfiÙËÙ·˜
•¶ÚÔÙÔ‡ ¯ÚËÛÈÌÔÔÈ‹ÛÂÙ ·˘Ù‹ ÙË Û˘Û΢‹
ÁÈ· ÚÒÙË ÊÔÚ¿, ‰È·‚¿ÛÙ ÚÔÛÂÎÙÈο
·˘Ù¤˜ ÙȘ Ô‰ËÁ›Â˜ ¯Ú‹Û˘ Î·È Ê˘Ï¿ÍÙ ÙȘ
ÁÈ· Ó· ÙȘ Û˘Ì‚Ô˘Ï¢Ù›ÙÂ Î·È ÛÙÔ Ì¤ÏÏÔÓ.
•∞˘Ù‹ Ë Û˘Û΢‹ ı· Ú¤ÂÈ Ó· Û˘Ó‰Âı› ÛÂ
ÁÂȈ̤ÓË Ú›˙·.
•∏ Û˘Û΢‹ ·˘Ù‹ ‰ÂÓ ı· Ú¤ÂÈ Ó·
ÙÔÔıÂÙÂ›Ù·È ÛÙÔ Ì¿ÓÈÔ, ÎÔÓÙ¿ ÛÙÔ ÓÙÔ˘˜,
·ÏÏ¿ Ô‡ÙÂ Î·È Û ¯ÒÚÔ˘˜ Ì ˘ÁÚ·Û›·. ªËÓ
¯ÚËÛÈÌÔÔț٠ÙË Û˘Û΢‹ ·˘Ù‹ ÛÂ
¯ÒÚÔ˘˜ fiÔ˘ Ë ıÂÚÌÔÎÚ·Û›· ˘ÂÚ‚·›ÓÂÈ
ÙÔ˘˜ 40ºC.
•¶ÚÔÙÔ‡ ¯ÚËÛÈÌÔÔÈ‹ÛÂÙ ÙË Û˘Û΢‹,
‚‚·Èˆı›Ù fiÙÈ Ë Ù¿ÛË ÙÔ˘ ‰ÈÎÙ‡Ô˘
Ú‡̷ÙÔ˜ ÙÔ˘ ÛÈÙÈÔ‡ Û·˜ Û˘ÌʈÓ› ÌÂ
ÙËÓ ·ÓÙ›ÛÙÔÈ¯Ë ¤Ó‰ÂÈÍË Ù¿Û˘ Ù˘
Û˘Û΢‹˜.
•∞ÊÔ‡ ·Ê·ÈÚ¤ÛÂÙ ÙÔ ˘ÏÈÎfi Ù˘
Û˘Û΢·Û›·˜, ‚‚·Èˆı›Ù fiÙÈ ÙÔ ÚÔ˚fiÓ
Ô˘ ÂÌÂÚȤ¯ÂÙ·È ‰ÂÓ ¤¯ÂÈ ˘ÔÛÙ› ˙ËÌÈ¿.
∞Ó ¤¯ÂÙ οÔȘ ·ÌÊÈ‚Ôϛ˜
·Â˘ı˘Óı›Ù ÛÙÔ ÏËÛȤÛÙÂÚÔ
ÂÍÔ˘ÛÈÔ‰ÔÙË̤ÓÔ ∆̷̋ ∆¯ÓÈ΋˜
µÔ‹ıÂÈ·˜.
•∏ Û˘Û΢‹ ·˘Ù‹ ÚÔÔÚ›˙ÂÙ·È ÌfiÓÔ ÁÈ·
ÔÈÎȷ΋ ¯Ú‹ÛË. ªËÓ ÙËÓ ¯ÚËÛÈÌÔÔț٠ÛÂ
˘·›ıÚÈÔ˘˜/·ÓÔÈÎÙÔ‡˜ ¯ÒÚÔ˘˜.
•™Â ÂÚ›ÙˆÛË ‚Ï¿‚˘ ‹/Î·È Î·Î‹˜
ÏÂÈÙÔ˘ÚÁ›·˜ Ù˘ Û˘Û΢‹˜, Û‚‹ÛÙ ÙËÓ
¯ˆÚ›˜ Ó· ÚÔÛ·ı‹ÛÂÙ ӷ ÙËÓ
ÂȉÈÔÚıÒÛÂÙÂ. ™Â ÂÚ›ÙˆÛË Ô˘
¯ÚÂÈ·ÛÙ› Ó· ÂÈÛ΢¿ÛÂÙ ÙË Û˘Û΢‹,
·Â˘ı˘Óı›Ù ÌfiÓÔ Û οÔÈÔ
ÂÍÔ˘ÛÈÔ‰ÔÙË̤ÓÔ, ·fi ÙËÓ
∫·Ù·Û΢¿ÛÙÚÈ· ÂÙ·ÈÚ›·, ∆̷̋ ∆¯ÓÈ΋˜
µÔ‹ıÂÈ·˜ Î·È ˙ËÙ‹ÛÙ ӷ ÙÔÔıÂÙ‹ÛÔ˘Ó Ù·
ÁÓ‹ÛÈ· ·ÓÙ·ÏÏ·ÎÙÈο.
2. ™∏ª∞¡∆π∫∂™ ¶ƒ√∂π¢√¶√π∏™∂π™
°π∞ ∆∏¡ ∞™º∞§∂π∞
3. MEƒ∏ ∆∏™ ™À™∫∂À∏™ (Eπ∫. 1)
interior 19/1/06 16:53 Página 18
Table of contents
Languages:
Other Fagor Fan manuals
Popular Fan manuals by other brands

Martec
Martec Governer Series installation manual

Vornado
Vornado 5303DC manual

New H3C Technologies
New H3C Technologies LSWM1HFANSC Assemblies Installtion

Honeywell
Honeywell HY-047B - Fresh Breeze Tower Fan owner's manual

Harbor Breeze
Harbor Breeze 42224 owner's manual

Haier
Haier FSP216W - 01-05 user manual
