Fein MShy649-1 User manual

© C. & E. FEIN GmbH. Printed in Germany. Abbildungen unverbindlich. Technische Änderungen vorbehalten. 3 41 01 079 06 0 BY 2010.03 DE.
EN 60745, EN 55014, EN 61000-3-2, EN 61000-3-3
2006/42/EG, 2004/108/EG
Hammersdorf
Quality Manager Dr. Schreiber Manager of R&D department
FEIN Service
C. & E. FEIN GmbH
Hans-Fein-Straße 81
D-73529 Schwäbisch Gmünd-Bargau
www.fein.com
MShy649-1 7 224 04
MShy664-1 7 224 05
3 41 01 079 06 0 - Cover 297.fm Seite 1 Montag, 15. März 2010 11:44 11

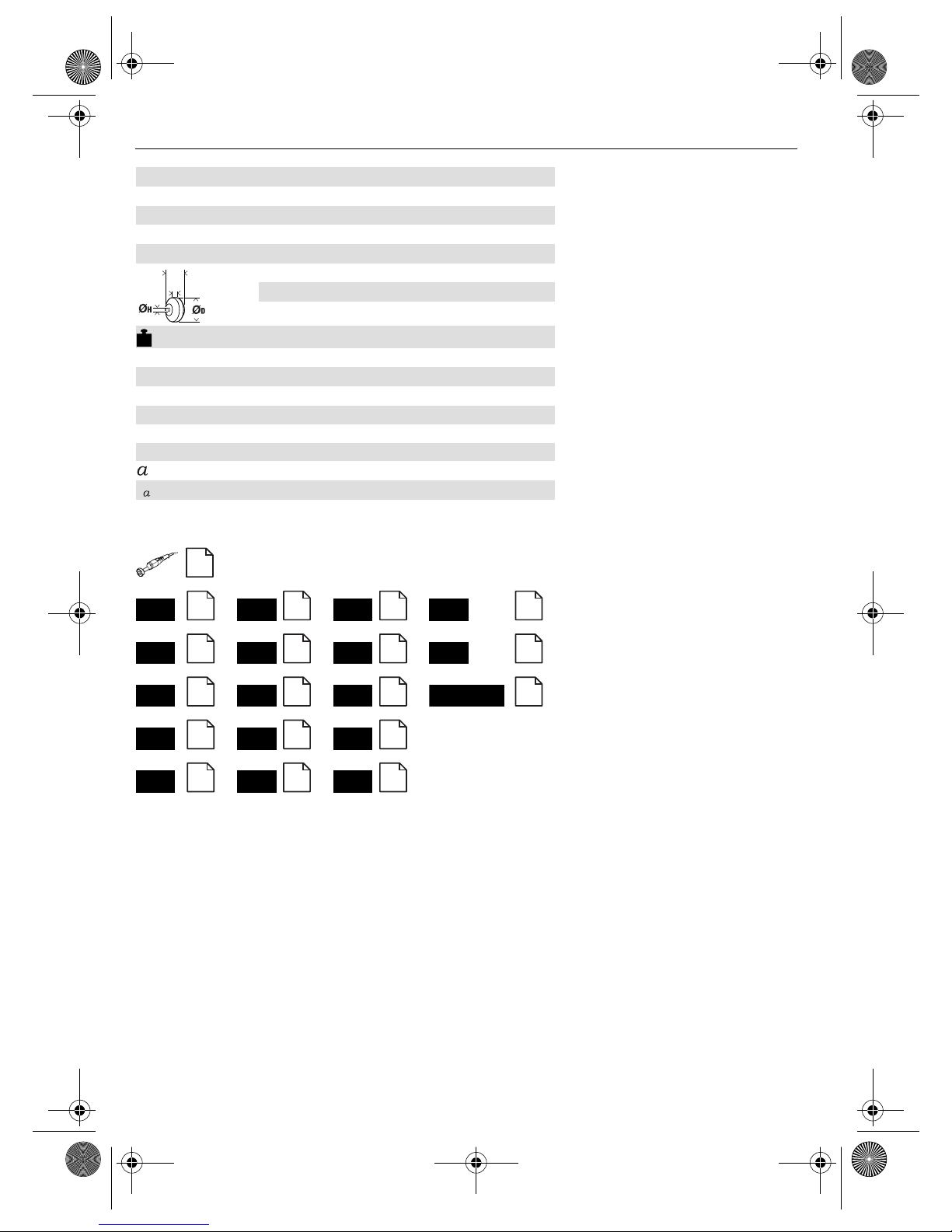

2
MShy 649-1 MShy 664-1
7 224 04 7 224 05
P1W 750 1400
P2W 480 920
n/min 9000 7500
ØDmm 100 125
ØHmm 20 20
T/U mm 32/28 32/26
kg 3.8 5.5
LwA dB 98 104
KwA dB 3 3
LpA dB 87 93
KpA dB 3 3
LpCpeak dB 103 106
KpCpeak dB 3 3
m/s22.4 2.0
m/s21.5 1.5
U
T
h,SG
K
3
de 13 es 37 sv 60 pl 84
en 18 pt 42 fi 64 ru 89
fr 22 el 47 hu 69 zh(CM) 94
it 27 da 52 cs 74
nl 32 no 56 sk 79
3 41 01 079 06 0 - Inhalt_TD Seite 2 Dienstag, 16. März 2010 3:16 15

3
54
6
7 8 9
10
10
3 41 01 079 06 0 - Bildseiten Seite 3 Dienstag, 16. März 2010 7:53 07

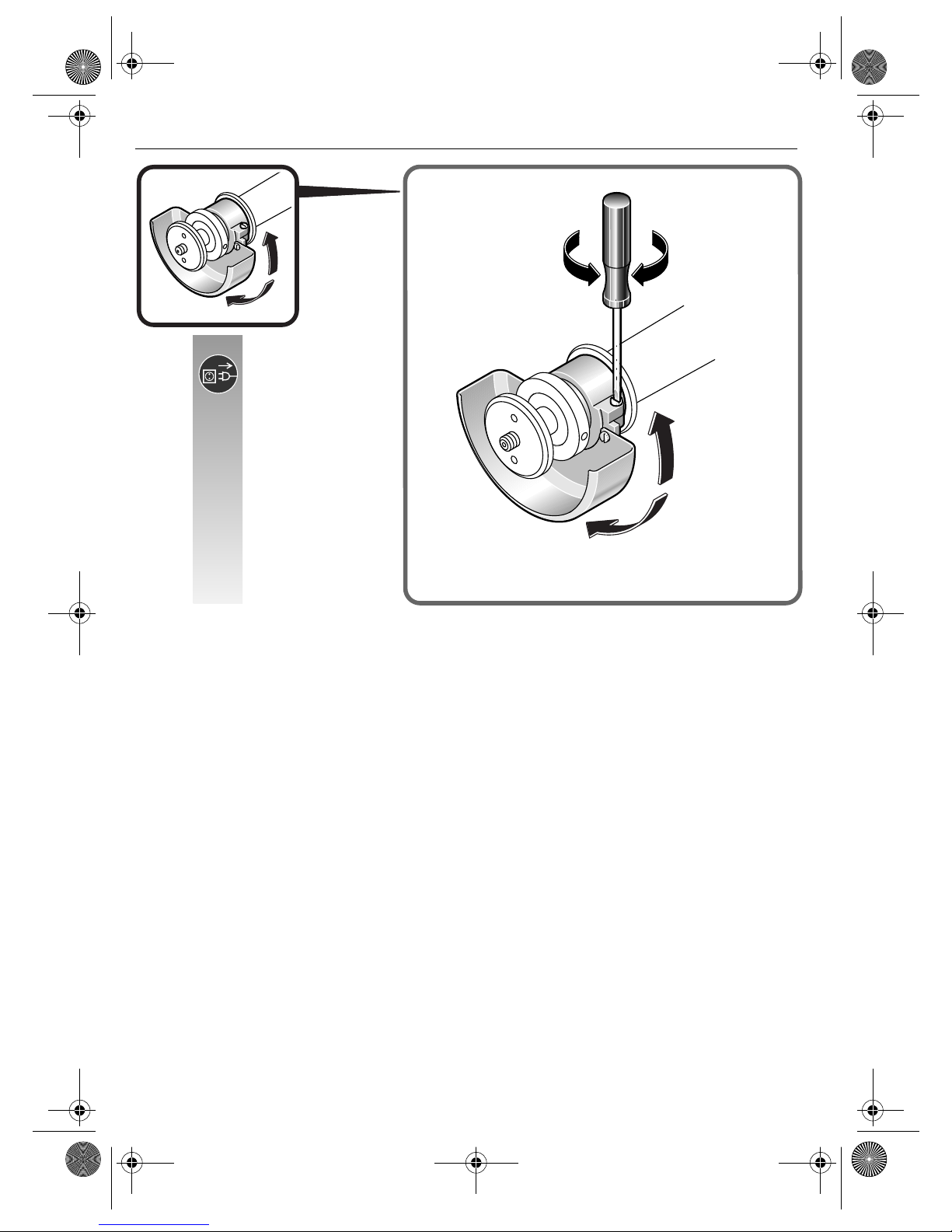

4
2.
3.1.
3 41 01 079 06 0 - Bildseiten Seite 4 Dienstag, 16. März 2010 7:53 07

5
5.
1.
6.
3.
4.
2.
3 41 01 079 06 0 - Bildseiten Seite 5 Dienstag, 16. März 2010 7:53 07

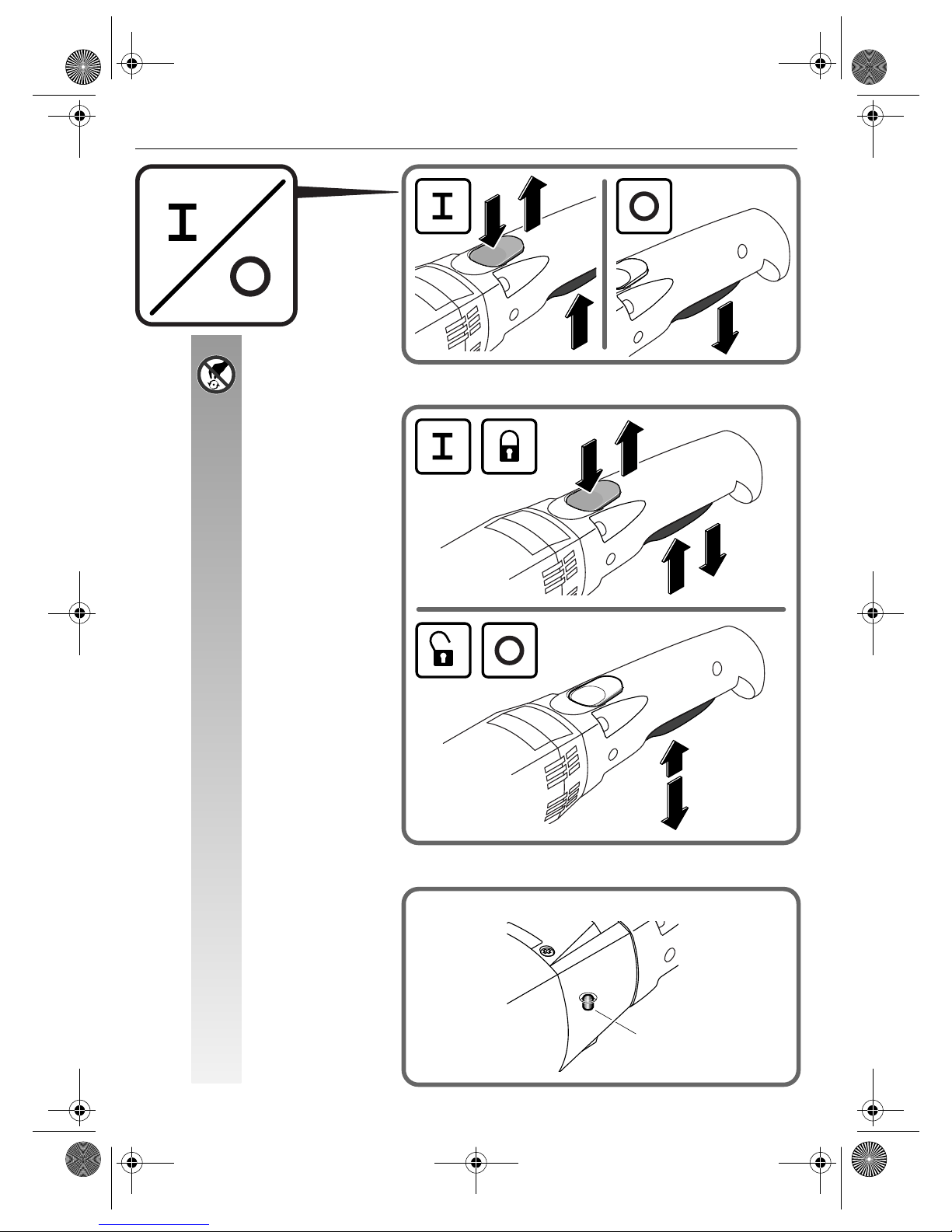

6
MShy664-1
a
1.
2.
1.
1.
3.
2.
1.
1.
2.
3 41 01 079 06 0 - Bildseiten Seite 6 Dienstag, 16. März 2010 7:53 07

7
6.
5.
1.
3.
4.
2.
MShy664-1
3 41 01 079 06 0 - Bildseiten Seite 7 Dienstag, 16. März 2010 7:53 07

8
7.
8.
9. 9.
11.
10. 10.
11.
MShy664-1
J P
J P
3 41 01 079 06 0 - Bildseiten Seite 8 Dienstag, 16. März 2010 7:53 07

9
14.
J / P
15.
13.
12.
16.
MShy664-1
3 41 01 079 06 0 - Bildseiten Seite 9 Dienstag, 16. März 2010 7:53 07

10
3 41 01 079 06 0 - Bildseiten Seite 10 Dienstag, 16. März 2010 7:53 07

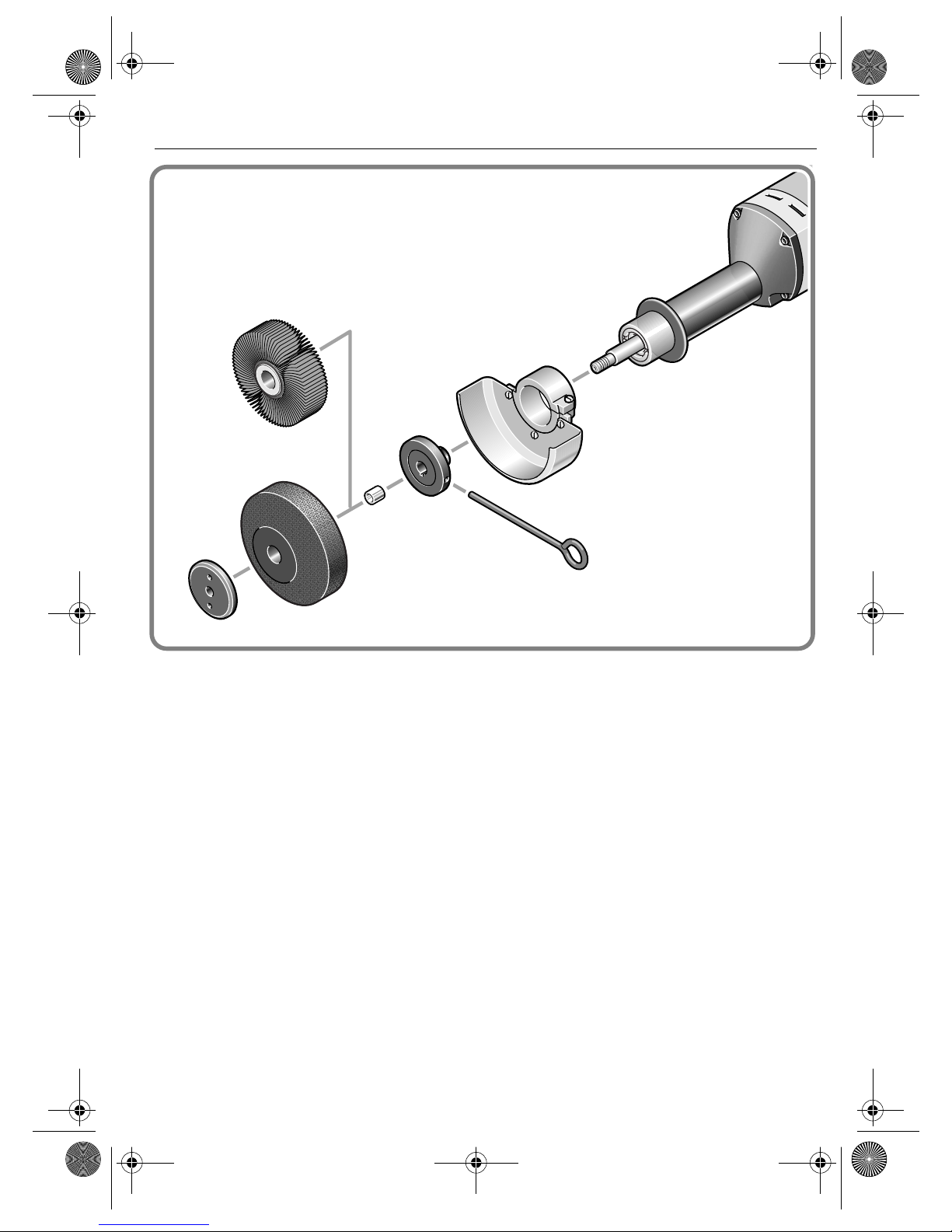

11
B
C
A
E
G
F
MShy649-1
MShy664-1
D
3 41 01 079 06 0 - Bildseiten Seite 11 Dienstag, 16. März 2010 7:53 07

12
C
K
J
GI
H
DB
C
L
M
N
O
P
MShy664-1
3 41 01 079 06 0 - Bildseiten Seite 12 Dienstag, 16. März 2010 7:53 07

13
de
Originalbetriebsanleitung Geradschleifer.

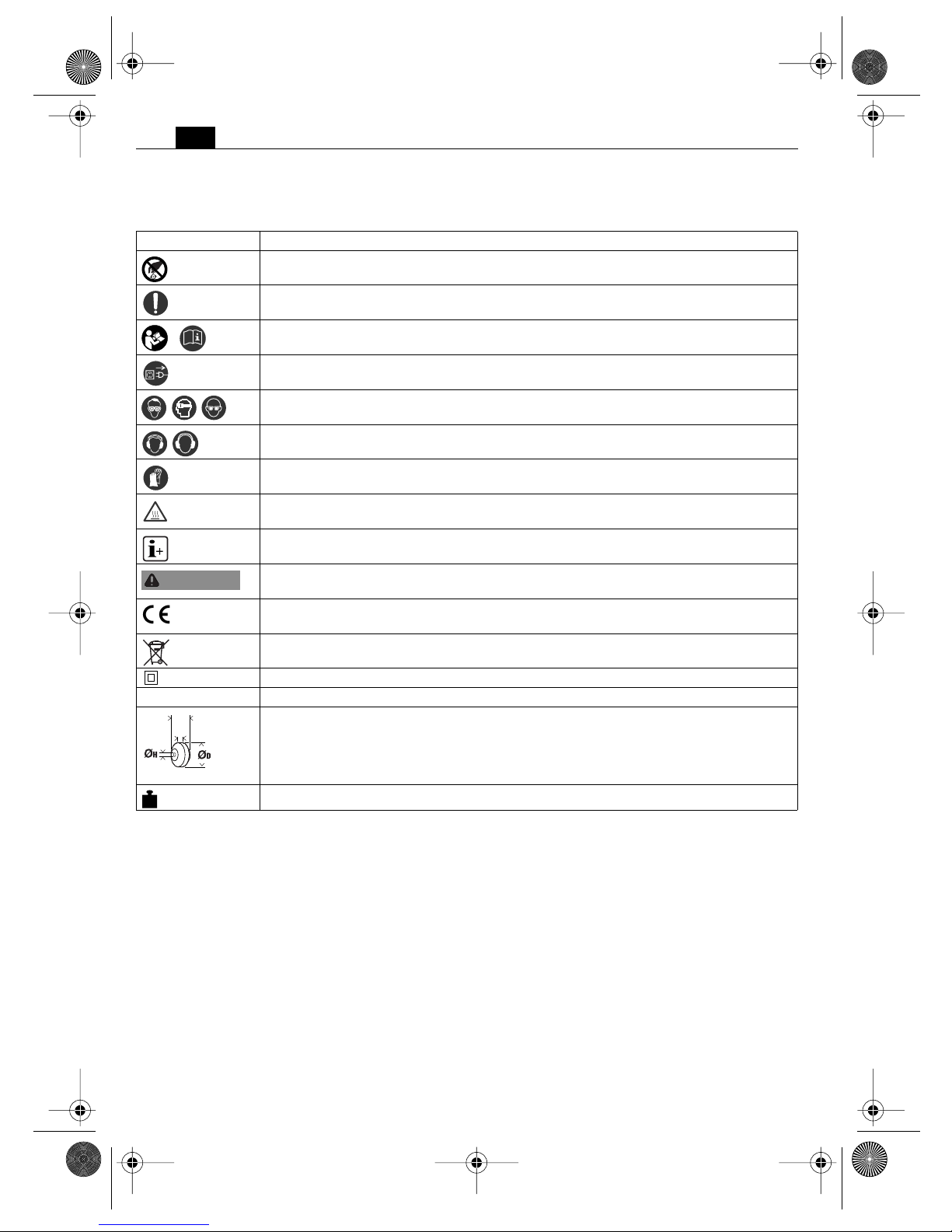

Verwendete Symbole, Abkürzungen und Begriffe.
Symbol, Zeichen Erklärung
Rotierende Teile des Elektrowerkzeugs nicht berühren.
Den Anweisungen im nebenstehenden Text oder Grafik folgen!
Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise
unbedingt lesen.
Vor diesem Arbeitsschritt den Netzstecker aus der Netzsteckdose ziehen. Sonst besteht Ver-
letzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs.
Beim Arbeiten Augenschutz benutzen.
Beim Arbeiten Gehörschutz benutzen.
Beim Arbeiten Handschutz benutzen.
Eine berührbare Oberfläche ist sehr heiß und dadurch gefährlich.
Zusatzinformation.
Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verletzun-
gen oder zum Tod führen kann.
Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen
Gemeinschaft.
Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeugnisse
getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen.
Erzeugnis mit doppelter oder verstärkter Isolierung
Ø Durchmesser eines runden Teils
Schleifkörper (DIN ISO 603, DIN EN 12413) Form 4 – zweiseitig konische Schleifscheibe
Ø
D
=max. Durchmesser Schleifscheibe
Ø
H
=Durchmesser der Aufnahmebohrung
T/U=Dicke der Schleifscheibe
Gewicht entsprechend EPTA-Procedure 01/2003
WARNUNG
U
T
3 41 01 079 06 0.book Seite 13 Montag, 15. März 2010 11:24 11

14
de
Zu Ihrer Sicherheit.
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der
Einhaltung der Sicherheitshinweise
und Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
Verwenden Sie dieses Elektrowerkzeug nicht,
bevor Sie diese Betriebsanleitung sowie die beilie-
genden „Allgemeinen Sicherheitshinweise“
(Schriftennummer 3 41 30 054 06 1) gründlich gelesen
und vollständig verstanden haben. Bewahren Sie die
genannten Unterlagen zum späteren Gebrauch auf und
überreichen Sie diese bei einer Weitergabe oder Veräu-
ßerung des Elektrowerkzeugs.
Beachten Sie ebenso die einschlägigen nationalen
Arbeitsschutzbestimmungen.
Bestimmung des Elektrowerkzeugs:
handgeführter Geradschleifer zum Trockenschleifen von
Metall mit zweiseitig konischen Schleifscheiben (Form 4)
mit dem von FEIN zugelassenen Zubehör in wetterge-
schützter Umgebung.
Gemeinsame Sicherheitshinweise zum Schleifen,
Sandpapierschleifen, Arbeiten mit Drahtbürsten,
Polieren und Trennschleifen
Dieses Elektrowerkzeug ist zu verwenden als Schleifer.
Beachten Sie alle Sicherheitshinweise, Anweisungen, Dar-
stellungen und Daten, die Sie mit dem Gerät erhalten.
Wenn Sie die folgenden Anweisungen nicht beachten,
kann es zu elektrischem Schlag, Feuer und/oder schwe-
ren Verletzungen kommen.
Dieses Elektrowerkzeug ist nicht geeignet zum Sandpapier-
schleifen, Arbeiten mit Drahtbürsten, Polieren und Trenn-
schleifen. Verwendungen, für die das Elektrowerkzeug
nicht vorgesehen ist, können Gefährdungen und Verlet-
zungen verursachen.
Verwenden Sie kein Zubehör, das vom Hersteller nicht spe-
ziell für dieses Elektrowerkzeug vorgesehen und empfohlen
wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerk-
zeug befestigen können, garantiert das keine sichere Ver-
wendung.
Die zulässige Drehzahl des Einsatzwerkzeugs muss mindes-
tens so hoch sein wie die auf dem Elektrowerkzeug angege-
bene Höchstdrehzahl. Zubehör, das sich schneller als
zulässig dreht, kann zerbrechen und umherfliegen.
Außendurchmesser und Dicke des Einsatzwerkzeugs müs-
sen den Maßangaben Ihres Elektrowerkzeugs entsprechen.
Falsch bemessene Einsatzwerkzeuge können nicht aus-
reichend abgeschirmt oder kontrolliert werden.
Schleifscheiben, Flansche, Schleifteller oder anderes Zube-
hör müssen genau auf die Schleifspindel Ihres Elektrowerk-
zeugs passen. Einsatzwerkzeuge, die nicht genau auf die
Schleifspindel des Elektrowerkzeugs passen, drehen sich
ungleichmäßig, vibrieren sehr stark und können zum
Verlust der Kontrolle führen.
Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kon-
trollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie
Schleifscheiben auf Absplitterungen und Risse, Schleifteller
auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten
auf lose oder gebrochene Drähte. Wenn das Elektrowerk-
zeug oder das Einsatzwerkzeug herunterfällt, überprüfen
Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschä-
digtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug
kontrolliert und eingesetzt haben, halten Sie und in der
Nähe befindliche Personen sich außerhalb der Ebene des
rotierenden Einsatzwerkzeugs auf und lassen Sie das Elek-
trowerkzeug eine Minute lang mit Höchstdrehzahl laufen.
Beschädigte Einsatzwerkzeuge brechen meist in dieser
Testzeit.
Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je
nach Anwendung Vollgesichtsschutz, Augenschutz oder
Schutzbrille. Soweit angemessen, tragen Sie Staubmaske,
Gehörschutz, Schutzhandschuhe oder Spezialschürze, die
kleine Schleif- und Materialpartikel von Ihnen fernhält. Die
Augen sollen vor herumfliegenden Fremdkörpern
Zeichen Einheit international Einheit national Erklärung
n /min /min Bemessungsdrehzahl
V V Bemessungsspannung
P
1
W W Leistungsaufnahme
P
2
W W Leistungsabgabe
f Hz Hz Frequenz
M… mm mm Maß, metrisches Gewinde
L
wA
dB dB Schallleistungspegel
L
pA
dB dB Schalldruckpegel
L
pCpeak
dB dB Spitzenschalldruckpegel
K… Unsicherheit
m/s
2
m/s
2
Schwingungsemissionswert nach EN 60745 (Vek-
torsumme dreier Richtungen)
m/s
2
m/s
2
mittlerer Schwingungswert für Geradschleifen
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s
2
Basis- und abgeleitete Einheiten aus dem Interna-
tionalen Einheitensystem SI .
h,SG
WARNUNG
3 41 01 079 06 0.book Seite 14 Montag, 15. März 2010 11:24 11

15
de
geschützt werden, die bei verschiedenen Anwendungen
entstehen. Staub- oder Atemschutzmaske müssen den
bei der Anwendung entstehenden Staub filtern. Wenn
Sie lange lautem Lärm ausgesetzt sind, können Sie einen
Hörverlust erleiden.
Achten Sie bei anderen Personen auf sicheren Abstand zu
Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt,
muss persönliche Schutzausrüstung tragen. Bruchstücke
des Werkstücks oder gebrochener Einsatzwerkzeuge
können wegfliegen und Verletzungen auch außerhalb des
direkten Arbeitsbereichs verursachen.
Halten Sie das Gerät nur an den isolierten Griffflächen,
wenn Sie Arbeiten ausführen, bei denen das Einsatzwerk-
zeug verborgene Stromleitungen oder das eigene Netzkabel
treffen kann. Der Kontakt mit einer spannungsführenden
Leitung kann auch metallene Geräteteile unter Spannung
setzen und zu einem elektrischen Schlag führen.
Halten Sie das Netzkabel von sich drehenden Einsatzwerk-
zeugen fern. Wenn Sie die Kontrolle über das Gerät ver-
lieren, kann das Netzkabel durchtrennt oder erfasst
werden und Ihre Hand oder Ihr Arm in das sich drehende
Einsatzwerkzeug geraten.
Legen Sie das Elektrowerkzeug niemals ab, bevor das Ein-
satzwerkzeug völlig zum Stillstand gekommen ist. Das sich
drehende Einsatzwerkzeug kann in Kontakt mit der Abla-
gefläche geraten, wodurch Sie die Kontrolle über das
Elektrowerkzeug verlieren können.
Lassen Sie das Elektrowerkzeug nicht laufen, während Sie
es tragen. Ihre Kleidung kann durch zufälligen Kontakt
mit dem sich drehenden Einsatzwerkzeug erfasst wer-
den, und das Einsatzwerkzeug sich in Ihren Körper boh-
ren.
Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektro-
werkzeugs. Das Motorgebläse zieht Staub in das Gehäuse,
und eine starke Ansammlung von Metallstaub kann elek-
trische Gefahren verursachen.
Verwenden Sie das Elektrowerkzeug nicht in der Nähe
brennbarer Materialien. Funken können diese Materialien
entzünden.
Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühl-
mittel erfordern. Die Verwendung von Wasser oder
anderen flüssigen Kühlmitteln kann zu einem elektri-
schen Schlag führen.
Rückschlag und entsprechende Sicherheitshinweise
Rückschlag ist die plötzliche Reaktion infolge eines
hakenden oder blockierten drehenden Einsatzwerk-
zeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw.
Verhaken oder Blockieren führt zu einem abrupten
Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird
ein unkontrolliertes Elektrowerkzeug gegen die Dreh-
richtung des Einsatzwerkzeugs an der Blockierstelle
beschleunigt.
Wenn z. B. eine Schleifscheibe im Werkstück hakt oder
blockiert, kann sich die Kante der Schleifscheibe, die in
das Werkstück eintaucht, verfangen und dadurch die
Schleifscheibe ausbrechen oder einen Rückschlag verur-
sachen. Die Schleifscheibe bewegt sich dann auf die Bedi-
enperson zu oder von ihr weg, je nach Drehrichtung der
Scheibe an der Blockierstelle. Hierbei können Schleif-
scheiben auch brechen.
Ein Rückschlag ist die Folge eines falschen oder fehlerhaf-
ten Gebrauchs des Elektrowerkzeugs. Er kann durch
geeignete Vorsichtsmaßnahmen, wie nachfolgend
beschrieben, verhindert werden.
Halten Sie das Elektrowerkzeug gut fest und bringen Sie
Ihren Körper und Ihre Arme in eine Position, in der Sie die
Rückschlagkräfte abfangen können. Verwenden Sie immer
den Zusatzgriff, falls vorhanden, um die größtmögliche Kon-
trolle über Rückschlagkräfte oder Reaktionsmomente beim
Hochlauf zu haben. Die Bedienperson kann durch geeig-
nete Vorsichtsmaßnahmen die Rückschlag- und Reakti-
onskräfte beherrschen.
Bringen Sie Ihre Hand nie in die Nähe sich drehender Ein-
satzwerkzeuge. Das Einsatzwerkzeug kann sich beim
Rückschlag über Ihre Hand bewegen.
Meiden Sie mit Ihrem Körper den Bereich, in den das Elek-
trowerkzeug bei einem Rückschlag bewegt wird. Der
Rückschlag treibt das Elektrowerkzeug in die Richtung
entgegengesetzt zur Bewegung der Schleifscheibe an der
Blockierstelle.
Arbeiten Sie besonders vorsichtig im Bereich von Ecken,
scharfen Kanten usw. Verhindern Sie, dass Einsatzwerk-
zeuge vom Werkstück zurückprallen und verklemmen. Das
rotierende Einsatzwerkzeug neigt bei Ecken, scharfen
Kanten oder wenn es abprallt, dazu, sich zu verklemmen.
Dies verursacht einen Kontrollverlust oder Rückschlag.
Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Sol-
che Einsatzwerkzeuge verursachen häufig einen Rück-
schlag oder den Verlust der Kontrolle über das
Elektrowerkzeug.
Besondere Sicherheitshinweise zum Schleifen und
Trennschleifen
Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug
zugelassenen Schleifkörper und die für diese Schleifkörper
vorgesehene Schutzhaube. Schleifkörper, die nicht für das
Elektrowerkzeug vorgesehen sind, können nicht ausrei-
chend abgeschirmt werden und sind unsicher.
Schleifkörper dürfen nur für die empfohlenen Einsatzmög-
lichkeiten verwendet werden. Z. B.: Schleifen Sie nie mit der
Seitenfläche einer Trennscheibe. Trennscheiben sind zum
Materialabtrag mit der Kante der Scheibe bestimmt. Seit-
liche Krafteinwirkung auf diese Schleifkörper kann sie
zerbrechen.
Verwenden Sie immer unbeschädigte Spannflansche in der
richtigen Größe und Form für die von Ihnen gewählte
Schleifscheibe. Geeignete Flansche stützen die Schleif-
scheibe und verringern so die Gefahr eines Schleifschei-
benbruchs. Flansche für Trennscheiben können sich von
den Flanschen für andere Schleifscheiben unterscheiden.
Verwenden Sie keine abgenutzten Schleifscheiben von grö-
ßeren Elektrowerkzeugen. Schleifscheiben für größere
Elektrowerkzeuge sind nicht für die höheren Drehzahlen
von kleineren Elektrowerkzeugen ausgelegt und können
brechen.
3 41 01 079 06 0.book Seite 15 Montag, 15. März 2010 11:24 11

16
de
Weitere Sicherheitshinweise
Verwenden Sie elastische Zwischenlagen, wenn diese
zusammen mit dem Schleifkörper geliefert werden.
Vergewissern Sie sich, dass die Einsatzwerkzeuge nach den
Anweisungen des Herstellers montiert sind. Die montierten
Einsatzwerkzeuge müssen sich frei drehen können. Falsch
montierte Einsatzwerkzeuge können sich bei der Arbeit
lösen und herausgeschleudert werden.
Handhaben Sie Schleifkörper sorgsam und bewahren Sie
diese nach den Anweisungen des Herstellers auf. Beschä-
digte Schleifkörper können Risse bekommen und bei der
Arbeit zerbersten.
Achten Sie bei der Verwendung von Einsatzwerkzeugen mit
Gewindeeinsatz darauf, dass das Gewinde im Einsatzwerk-
zeug lang genug ist, um die Spindellänge des Elektrowerk-
zeugs aufzunehmen. Das Gewinde im Einsatzwerkzeug
muss zum Gewinde auf der Spindel passen. Falsch mon-
tierte Einsatzwerkzeuge können sich während des
Betriebs lösen und Verletzungen verursachen.
Achten Sie auf verdeckt liegende elektrische Leitungen,
Gas- und Wasserrohre. Kontrollieren Sie vor Arbeitsbe-
ginn den Arbeitsbereich z. B. mit einem Metallortungsge-
rät.
Verwenden Sie eine stationäre Absauganlage, blasen Sie
häufig die Lüftungsschlitze aus und schalten Sie einen Feh-
lerstrom-Schutzschalter (FI) vor. Bei extremen Einsatzbe-
dingungen kann sich bei der Bearbeitung von Metallen
leitfähiger Staub im Innern des Elektrowerkzeuges abset-
zen. Die Schutzisolierung des Elektrowerkzeuges kann
beeinträchtigt werden.
Es ist verboten Schilder und Zeichen auf das Elektrowerk-
zeug zu schrauben oder zu nieten. Eine beschädigte Isolie-
rung bietet keinen Schutz gegen elektrischen Schlag.
Verwenden Sie Klebeschilder.
Prüfen Sie vor der Inbetriebnahme die Netzanschlussleitung
und den Netzstecker auf Beschädigungen.
Dieses Gerät ist auch für den Gebrauch an Wechsel-
stromgeneratoren mit ausreichender Leistung gedacht,
die der Norm ISO 8528, Ausführungsklasse G2 entspre-
chen. Dieser Norm wird insbesondere nicht entspro-
chen, wenn der sogenannte Klirrfaktor 10%
überschreitet. Im Zweifel informieren Sie sich über den
von Ihnen benutzten Generator.
Hand-Arm-Vibrationen
Der in diesen Anweisungen angegebene Schwingungspe-
gel ist entsprechend einem in EN 60745 genormten
Messverfahren gemessen worden und kann für den Ver-
gleich von Elektrowerkzeugen miteinander verwendet
werden. Er eignet sich auch für eine vorläufige Einschät-
zung der Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die
hauptsächlichen Anwendungen des Elektrowerkzeugs.
Wenn allerdings das Elektrowerkzeug für andere
Anwendungen, mit abweichenden Einsatzwerkzeugen
oder ungenügender Wartung eingesetzt wird, kann
der Schwingungspegel abweichen. Dies kann die Schwin-
gungsbelastung über den gesamten Arbeitszeit-
raum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelas-
tung sollten auch die Zeiten berücksichtigt werden, in
denen das Gerät abgeschaltet ist oder zwar läuft, aber
nicht tatsächlich im Einsatz ist. Dies kann die Schwin-
gungsbelastung über den gesamten Arbeitszeitraum
deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum
Schutz des Bedieners vor der Wirkung von Schwingun-
gen fest wie zum Beispiel: Wartung von Elektrowerk-
zeug und Einsatzwerkzeugen, Warmhalten der Hände,
Organisation der Arbeitsabläufe.
Die Schwingungsemissionswerte sind für Trockenschlei-
fen von Metall mit Schleifkörpern angegeben. Andere
Anwendungen wie Bandschleifen können zu anderen
Schwingungsemissionswerten führen.
Umgang mit gefährdenden Stäuben
Bei Werkstoff abtragenden Arbeitsvorgängen mit diesem
Werkzeug entstehen Stäube, die gefährlich sein können.
Berühren oder Einatmen von einigen Stäuben z. B. von
Asbest und asbesthaltigen Materialien, bleihaltigem
Anstrich, Metall, einigen Holzarten, Mineralien, Silikatp-
artikeln von gesteinshaltigen Werkstoffen, Farblösemit-
teln, Holzschutzmitteln, Antifouling für Wasserfahrzeuge
kann bei Personen allergische Reaktionen und/oder
Atemwegserkrankungen, Krebs, Fortpflanzungsschäden
auslösen. Das Risiko durch das Einatmen von Stäuben
hängt von der Exposition ab. Verwenden Sie eine auf den
entstehenden Staub abgestimmte Absaugung sowie per-
sönliche Schutzausrüstungen und sorgen Sie für eine gute
Belüftung des Arbeitsplatzes. Überlassen Sie das Bearbei-
ten von asbesthaltigen Material nur den Fachleuten.
Holzstaub und Leichtmetallstaub, heiße Mischungen aus
Schleifstaub und chemischen Stoffen können sich unter
ungünstigen Bedingungen selbst entzünden oder eine
Explosion verursachen. Vermeiden Sie Funkenflug in
Richtung Staubbehälter sowie Überhitzung des Elektro-
werkzeugs und des Schleifguts, leeren Sie rechtzeitig den
Staubbehälter, beachten Sie die Bearbeitungshinweise
des Werkstoffherstellers sowie die in Ihrem Land gülti-
gen Vorschriften für die zu bearbeitenden Materialien.
Bedienungshinweise.
Stellen Sie sicher, dass der Innenflansch auf der Abtriebs-
spindel verdrehsicher montiert ist und die Zentrierhülse
montiert ist.
Vergewissern Sie sich, dass der Schleifkörper breiter ist,
als die Höhe der Zentrierhülse. Achten Sie dabei auf gute
Zentrierung des Schleifkörpers zwischen Innen- und
Gewindeflansch.
Bewegen Sie das Elektrowerkzeug mit gleichbleibendem
Druck hin und her, damit die Werkstückoberfläche nicht
zu heiß wird.
Motorschutzschalter MShy 664-1 (siehe Seite 6).
Der Motorschutzschalter, falls vorhanden, schaltet das
Elektrowerkzeug bei Überlastung ab. Ca. 30 Sekunden
nach dem Auslösen kann die Elektronik am Taster (a)
zurückgesetzt werden.
Betätigen Sie den Taster (a) erst, nachdem Sie den Schal-
ter des Elektrowerkzeugs ausgeschaltet haben.
Instandhaltung und Kundendienst.
Bei extremen Einsatzbedingungen kann sich
bei der Bearbeitung von Metallen leitfähiger
Staub im Innern des Elektrowerkzeuges
absetzen. Die Schutzisolierung des Elektrowerkzeuges
3 41 01 079 06 0.book Seite 16 Montag, 15. März 2010 11:24 11

17
de
kann beeinträchtigt werden. Blasen Sie häufig den Innen-
raum des Elektrowerkzeugs durch die Lüftungsschlitze
mit trockener und ölfreier Druckluft aus und schalten Sie
einen Fehlerstrom-Schutzschalter (FI) vor.
Wenn die Anschlussleitung des Elektrowerkzeugs
beschädigt ist, muss sie durch eine speziell vorgerichtete
Anschlussleitung ersetzt werden, die über den FEIN-
Kundendienst erhältlich ist.
Folgende Teile können Sie bei Bedarf selbst austauschen:
Einsatzwerkzeuge, Gewindeflansch, Innenflansch, Zen-
trierhülse.
Gewährleistung und Garantie.
Die Gewährleistung auf das Erzeugnis gilt gemäß den
gesetzlichen Regelungen im Lande des Inverkehrbrin-
gens. Darüber hinaus leistet FEIN Garantie entsprechend
der FEIN-Hersteller-Garantieerklärung.
Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur
ein Teil des in dieser Betriebsanleitung beschriebenen
oder abgebildeten Zubehörs enthalten sein.
Konformitätserklärung.
Die Firma FEIN erklärt in alleiniger Verantwortung, dass
dieses Produkt den auf der letzten Seite dieser
Betriebsanleitung angegebenen einschlägigen Bestim-
mungen entspricht.
Umweltschutz, Entsorgung.
Verpackungen, ausgemusterte Elektrowerkzeuge und
Zubehör einer umweltgerechten Wiederverwertung
zuführen.

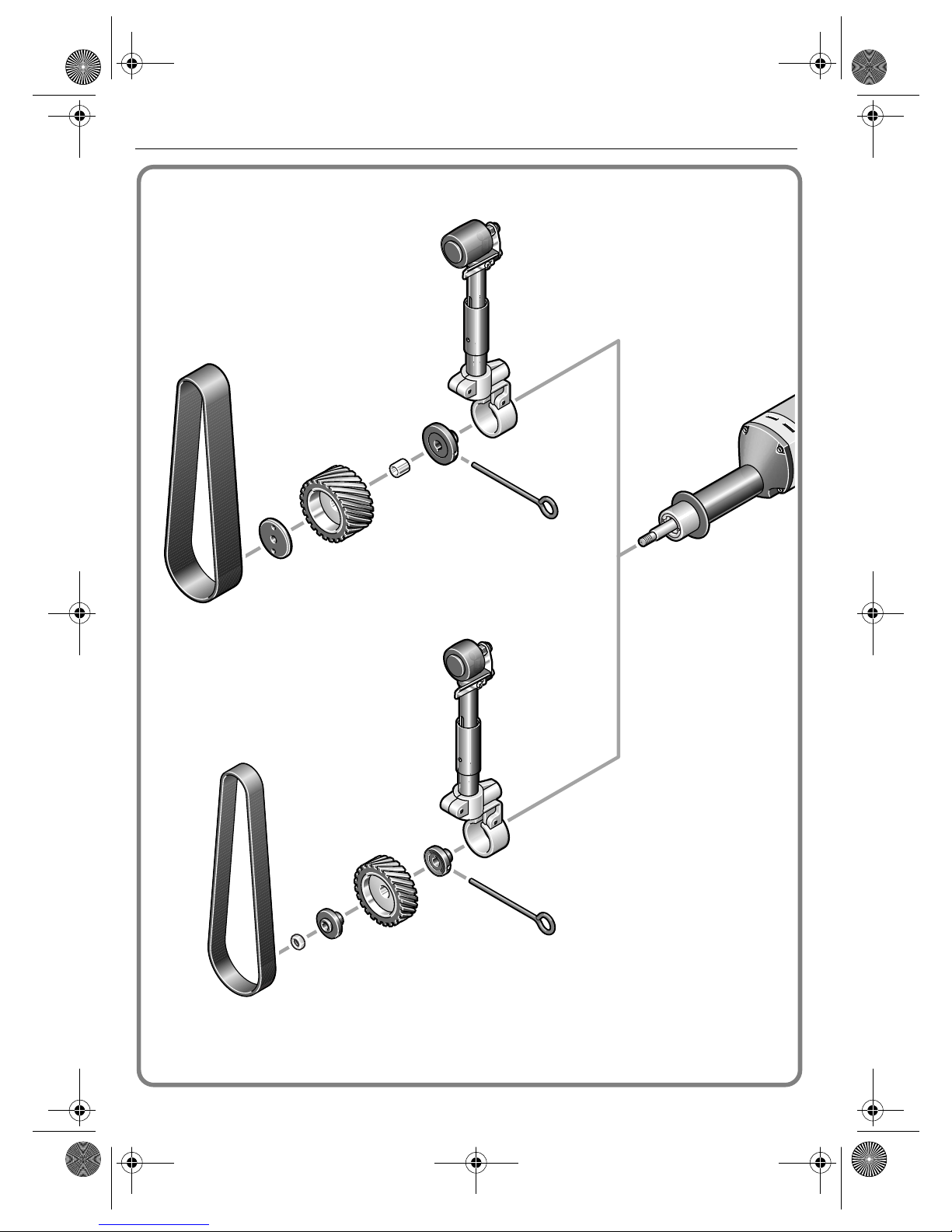

Zubehörauswahl (siehe Seiten 11–12).
Verwenden Sie nur original FEIN-Zubehör. Das Zubehör
muss für den Elektrowerkzeug-Typ bestimmt sein.
A Schutzhaube
B Innenflansch
C Haltestift
D Zentrierhülse
E zweiseitig konische Schleifscheibe
F Lamellenschleifrad
G Gewindeflansch

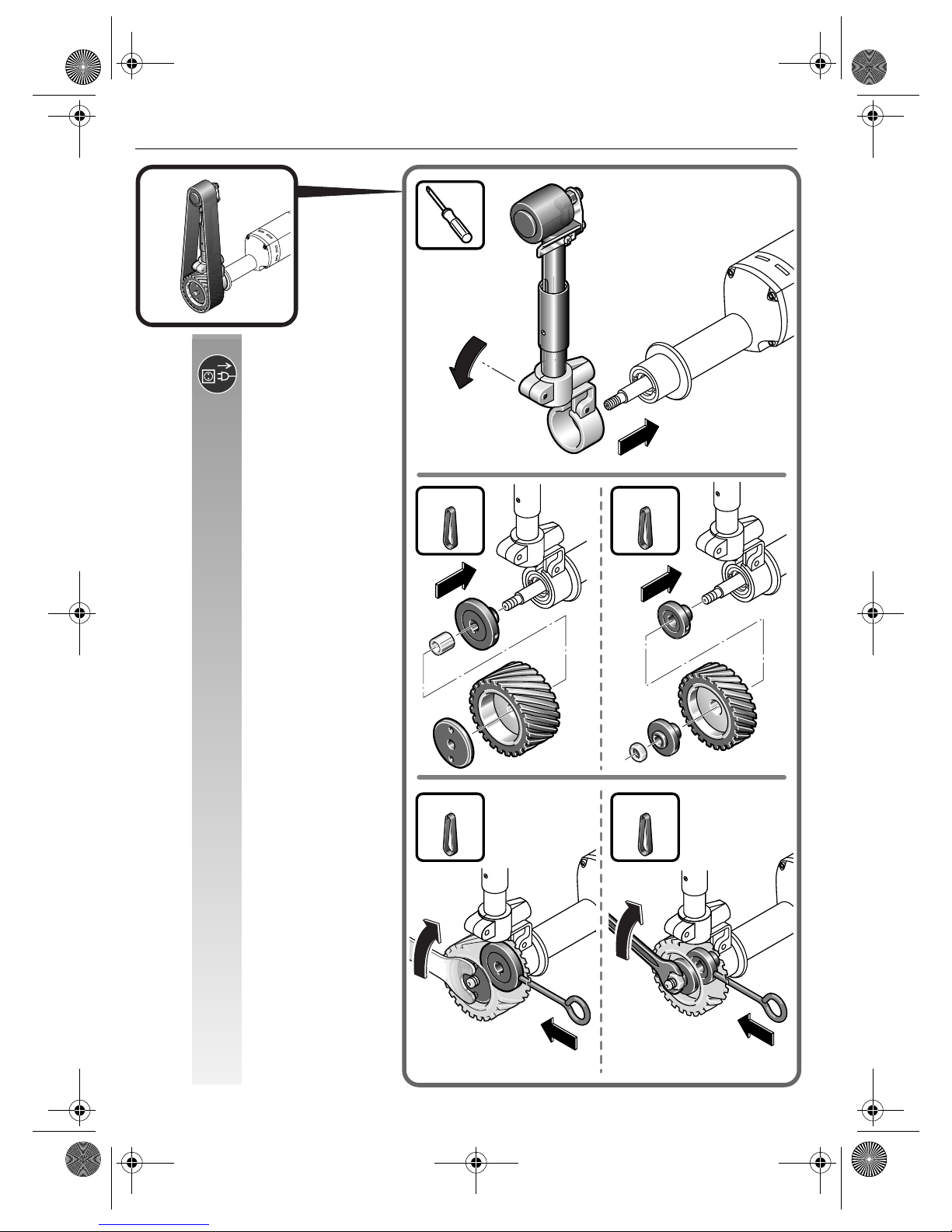

H Kontakt-Kleinbandschleifer, Schleifbandbreite
50 mm
I Kontaktscheibe, 50 mm breit
J Leinen-Schleifband, 50 mm breit
K Kontakt-Kleinbandschleifer, Schleifbandbreite
30 mm
L spezieller Innenflansch für Kontakt-Kleinbandschlei-
fer mit Schleifbandbreite 30 mm
M Kontaktscheibe, 30 mm breit
N spezieller Außenflansch für Kontakt-Kleinband-
schleifer mit Schleifbandbreite 30 mm
O Sechskantmutter
P Leinen-Schleifband, 30 mm breit
3 41 01 079 06 0.book Seite 17 Montag, 15. März 2010 11:24 11

18 en

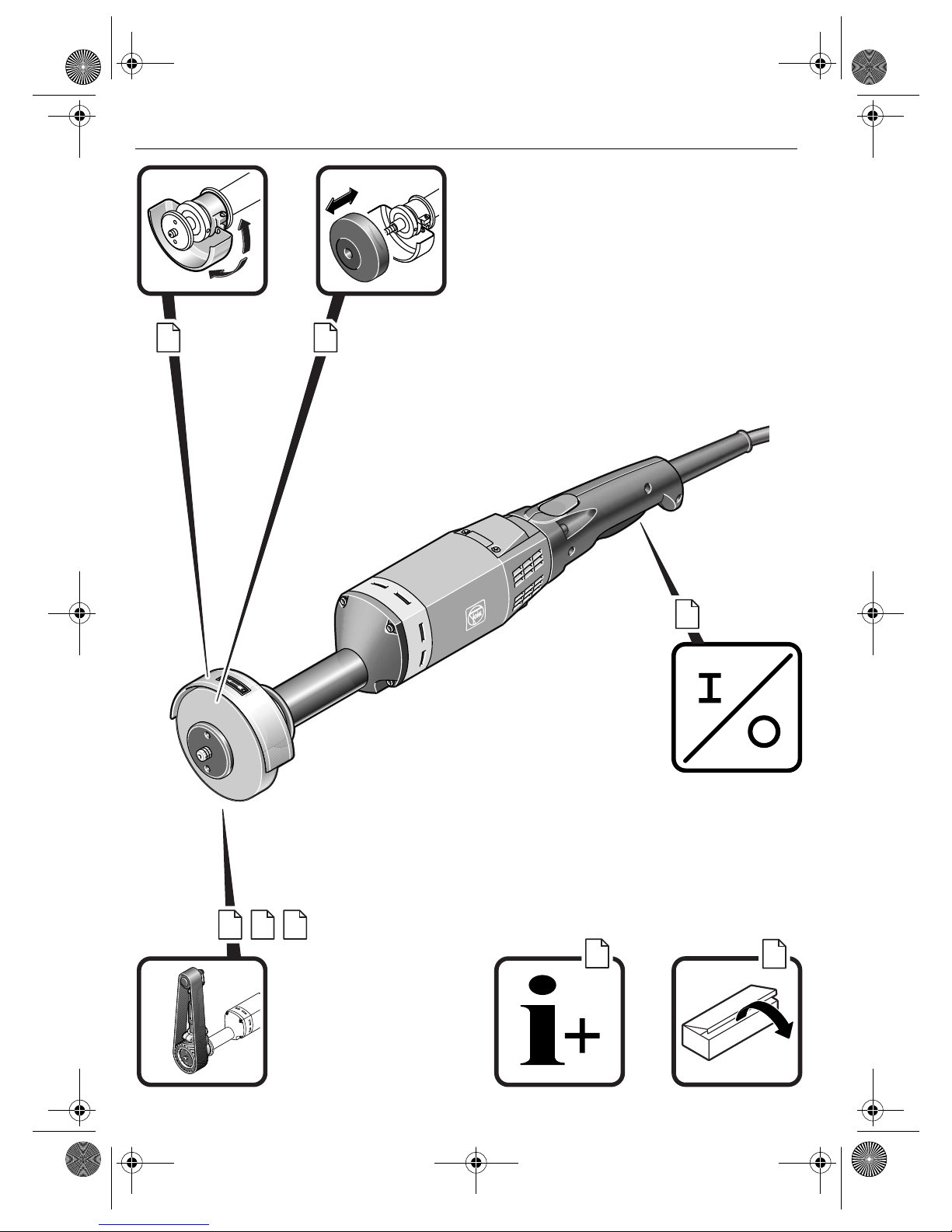

Original instructions Straight Grinder.
Symbols, abbreviations and terms used.
Symbol, character Explanation
Do not touch the rotating parts of the power tool.
Observe the instructions in the text or graphic opposite!
Make sure to read the enclosed documents such as the Instruction Manual and the General
Safety Instructions.
Before commencing this working step, pull the mains plug out of the socket. Otherwise there
will be danger of injury if the power tool should start unintentionally.
Use eye-protection during operation.
Use ear protection during operation.
Use protective gloves during operation.
An exposed surface is very hot if touched and therefore dangerous.
Additional information.
This sign indicates a possible dangerous situation that could cause severe or fatal injury.
Confirms the conformity of the power tool with the directives of the European Community.
Worn out power tools and other electrotechnical and electrical products should be sorted
separately for environment-friendly recycling.
Product with double or reinforced insulation
ØDiameter of a round part
Grinding accessory (DIN ISO 603, DIN EN 12413) form 4 – Double-sided conical grinding
wheel
ØD= max. diameter of grinding wheel
ØH=Diameter of mounting hole
T/U=Thickness of the grinding wheel
Weight according to EPTA-Procedure 01/2003
WARNING
U
T
3 41 01 079 06 0.book Seite 18 Montag, 15. März 2010 11:24 11

19
en
For your safety.
Read all safety warnings and all instruc-
tions. Failure to follow the warnings
and instructions may result in electric
shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
Do not use this power tool before you have thor-
oughly read and completely understood this
Instruction Manual and the enclosed “General
Safety Instructions” (document number
3 41 30 054 06 1). The documents mentioned should be
kept for later use and enclosed with the power tool,
should it be passed on or sold.
Please also observe the relevant national industrial safety
regulations.
Intended use of the power tool:
hand-guided straight grinder for dry grinding of metal
with double-sided conical grinding wheels (form 4) in
weather-protected environments with the accessories
recommended by FEIN.
Safety warnings common for sanding, sanding with
sanding sheets, working with wire brushes,
polishing and cut-off grinding
This power tool is to be used as a grinder. Observe all safety
warnings, instructions, illustrations and data supplied with
the power tool. Non-observance of the following instruc-
tions can lead to electric shock, fire and/or serious injury.
This power tool is not suitable for sanding with sanding
sheets, working with wire brushes, polishing and cut-off
grinding. Applications, for which the power tool is not
intended for, can lead to hazardous situations and injury.
Do not use accessories which are not specifically designed
and recommended by the tool manufacturer. Just because
the accessory can be attached to your power tool, it does
not assure safe operation.
The rated speed of the accessory must be at least equal to
the maximum speed marked on the power tool.Accessories
running faster than their rated speed can break and fly
apart.
The outside diameter and the thickness of your accessory
must be within the capacity rating of your power tool.
Incorrectly sized accessories cannot be adequately
guarded or controlled.
The arbor size of wheels, flanges, backing pads or any other
accessory must properly fit the spindle of the power tool.
Accessories with arbor holes that do not match the
mounting hardware of the power tool will run out of bal-
ance, vibrate excessively and may cause loss of control.
Do not use a damaged accessory. Before each use inspect
the accessory such as abrasive wheels for chips and
cracks, backing pad for cracks, tear or excess wear, wire
brush for loose or cracked wires. If power tool or accessory
is dropped, inspect for damage or install an undamaged
accessory. After inspecting and installing an accessory,
position yourself and bystanders away from the plane of the
rotating accessory and run the power tool at maximum no-
load speed for one minute. Damaged accessories will nor-
mally break apart during this test time.
Wear personal protective equipment. Depending on appli-
cation, use face shield, safety goggles or safety glasses. As
appropriate, wear dust mask, hearing protectors, gloves
and workshop apron capable of stopping small abrasive or
workpiece fragments.The eye protection must be capable
of stopping flying debris generated by various operations.
The dust mask or respirator must be capable of filtrating
particles generated by your operation. Prolonged expo-
sure to high intensity noise may cause hearing loss.
Keep bystanders a safe distance away from work area. Any-
one entering the work area must wear personal protective
equipment. Fragments of workpiece or of a broken acces-
sory may fly away and cause injury beyond immediate
area of operation.
Character Unit of measure,
international Unit of measure, national Explanation
n /min rpm Rated speed
V V Rated voltage
P1W W Power input
P2W W Output
f Hz Hz Frequency
M… mm mm Size of metric thread
LwA dB dB Sound power level
LpA dB dB Sound pressure level
LpCpeak dB dB Peak sound pressure level
K… Uncertainty
m/s2m/s2Vibration emission value (triax vector sum) deter-
mined according to EN 60745
m/s2m/s2Mean vibrational value for straight grinding
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s2
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s2
Basic and derived units of measure from the inter-
national system of units SI.
h,SG
WARNING
3 41 01 079 06 0.book Seite 19 Montag, 15. März 2010 11:24 11

20 en
Hold power tool by insulated gripping surfaces only, when
performing an operation where the cutting accessory may
contact hidden wiring or its own cord. Cutting accessory
contacting a “live” wire may make exposed metal parts of
the power tool “live” and shock the operator.
Position the cord clear of the spinning accessory. If you
lose control of the power tool, the cord may be cut or
snagged and your hand or arm may be pulled into the
spinning accessory.
Never lay the power tool down until the accessory has come
to a complete stop. The spinning accessory may grab the
surface and pull the power tool out of your control.
Do not run the power tool while carrying it at your side.
Accidental contact with the spinning accessory could snag
your clothing, pulling the accessory into your body.
Regularly clean the power tool’s air vents. The motor’s fan
will draw the dust inside the housing and excessive accu-
mulation of powdered metal may cause electrical haz-
ards.
Do not operate the power tool near flammable materials.
Sparks could ignite these materials.
Do not use accessories that require liquid coolants. Using
water or other liquid coolants may result in electrocution
or shock.
Kickback and related warnings
Kickback is a sudden reaction to a pinched or snagged
rotating wheel, backing pad, brush or any other acces-
sory. Pinching or snagging causes rapid stalling of the
rotating accessory which in turn causes the uncontrolled
power tool to be forced in the direction opposite of the
accessory’s rotation at the point of the binding.
For example, if an abrasive wheel is snagged or pinched
by the workpiece, the edge of the wheel that is entering
into the pinch point can dig into the surface of the mate-
rial causing the wheel to climb out or kick out. The wheel
may either jump toward or away from the operator,
depending on direction of the wheel’s movement at the
point of pinching. Abrasive wheels may also break under
these conditions.
Kickback is the result of power tool misuse and/or incor-
rect operating procedures or conditions and can be
avoided by taking proper precautions as given below.
Maintain a firm grip on the power tool and position your
body and arm to allow you to resist kickback forces. Always
use auxiliary handle, if provided, for maximum control over
kickback or torque reaction during start-up. The operator
can control torque reactions or kickback forces, if proper
precautions are taken.
Never place your hand near the rotating accessory. Acces-
sory may kickback over your hand.
Do not position your body in the area where power tool will
move if kickback occurs. Kickback will propel the tool in
direction opposite to the wheel’s movement at the point
of snagging.
Use special care when working corners, sharp edges, etc.
Avoid bouncing and snagging the accessory. Corners,
sharp edges or bouncing have a tendency to snag the
rotating accessory and cause loss of control or kickback.
Do not attach a saw chain woodcarving blade or toothed
saw blade. Such blades create frequent kickback and loss
of control over the power tool.
Additional safety instructions for grinding and
cutting off operations
Use only wheel types that are recommended for your power
tool and the specific guard designed for the selected wheel.
Wheels for which the power tool was not designed can-
not be adequately guarded and are unsafe.
Wheels must be used only for recommended applications. For
example: do not grind with the side of cut-off wheel.Abrasive
cut-off wheels are intended for peripheral grinding, side
forces applied to these wheels may cause them to shatter.
Always use undamaged wheel flanges that are of correct
size and shape for your selected wheel. Proper wheel
flanges support the wheel thus reducing the possibility of
wheel breakage. Flanges for cut-off wheels may be differ-
ent from grinding wheel flanges.
Do not use worn down wheels from larger power tools.
Wheels intended for larger power tools are not suitable
for the higher speed of a smaller tool and may burst.
Additional safety warnings
Use elastic spacers/liners when these are provided with the
grinding/sanding accessory.
Make sure that the application tools are mounted in accord-
ance with the manufacturers instructions. The mounted
application tools must be able to rotate freely. Incorrectly
mounted application tools can become loose during
operation and be thrown from the machine.
Handle accessories carefully and store them according to
the manufacturer’s instructions. Damaged accessories can
form cracks and break off during operation.
When using application tools with a threaded insert, take
care that the thread in the application tool is long enough
to hold the spindle length of the power tool. The thread in
the application tool must match the thread on the spindle.
Incorrectly mounted application tools can loosen during
operation and cause injuries.
Beware of any concealed electric cables, gas or water con-
duits; check the working area with a metal detector, for
example, before commencing work.
Use a stationary extraction system, blow out ventilation
slots frequently and connect a residual current device
(RCD) on the line side. When working metal under
extreme operating conditions, it is possible for conduc-
tive dust to settle in the interior of the power tool. The
total insulation of the power tool can be impaired.
Do not rivet or screw any name-plates or signs onto the
power tool. If the insulation is damaged, protection against
an electric shock will be ineffective. Adhesive labels are
recommended.
Before putting into operation, check the mains connection
and the mains plug for damage.
This machine is also intended to be powered by a.c. gen-
erators with sufficient power output that correspond
with ISO 8528, design class G2. Compliance with this
Standard in particular is not given when the so-called dis-
tortion factor exceeds 10%. When in doubt, inform
yourself about the generator in use.
Hand/arm vibrations
The vibration emission level given in this information
sheet has been measured in accordance with a standard-
ised test given in EN 60745 and may be used to compare
one tool with another. It may be used for a preliminary
assessment of exposure.
3 41 01 079 06 0.book Seite 20 Montag, 15. März 2010 11:24 11
