Fenix NEMESIS 80 User manual

NEMESIS 80
Nº de serie:
Serial No.:
Instrucciones
Instructions
LIFTING TOWERS
Fabricante:
Manufacturer:
FENIX Stage, S.L.
Avda. de los Trabajadores, 24
Horno de Alcedo
46026 - Valencia (Spain)
Tel.: [phone]
[email protected]
www.fenixstage.com

22

33
DECLARATION OF CONFORMITY
FENIX STAGE, S.L.
Address: Avda. de los Trabajadores, 24 - Horno de Alcedo - 46026 - Valencia (Spain)
Phone: [phone]
VAT No.: ESB-91423046
We declare at our exclusive liability the conformity of the product:
Name: LIFTING TOWER
Model: NEMESIS 80
Description:
Maximum height: 3m.
Folded height: 1,55m.
Maximum load: 80kg.
Working area: 1,18 x 1,39m.
Weight: 14,50kg.
Winch: 500kg.
to which this declaration refers as per the following regulations: CE 2006/42/EG
Person empowered to compile the technical file and authorised representative:
Mª Julia Niza del Río
Número de serie / Serial number
Fecha / Date

Vericación UVV / UVV Checking
1
2
3
4
5
6
7
8
9
1
0
1
1
1
2
1
4
1
5
1
6
1
7
1
8
1
9
[BGV C1, BGG 912]
verificado en:
verified on:
Vericación fábrica / Factory verication
Fecha / Date Vericador / Verier Firma / Signature
Partes comprobadas / Tested parts Conclusiones / Conclusions
Fecha / Date Vericador / Verier Firma / Signature
Partes comprobadas / Tested parts Conclusiones / Conclusions
Primera vericación experto / First expert verication
Fecha / Date Vericador / Verier Firma / Signature
Partes comprobadas / Tested parts Conclusiones / Conclusions
Vericación experto (4º año) / Expert verication (4th year)
Partes comprobadas / Tested parts Conclusiones / Conclusions
Fecha / Date Vericador / Verier Firma / Signature
Partes comprobadas / Tested parts Conclusiones / Conclusions
Fecha / Date Vericador / Verier Firma / Signature
Partes comprobadas / Tested parts Conclusiones / Conclusions
Fecha / Date Vericador / Verier Firma / Signature
Vericación experto (1 por año) / Expert verication (1 x year)

55
EXPLICACIÓN NORMA BGV C1 / EXPLANATION BGV C1 REGULATION
BGV C1 es una normativa que regula los
elementos de escenario y producción en la
industria del entretenimiento.
Adoptar dicha normativa es completamente
voluntario, a excepción de Alemania donde
es obligatorio.
La aplicación de esta normativa sobre las
torres elevadoras es muy recomendable
debido a que en el sector del espectáculo
y los eventos, las torres son usadas para
desplazar cargas sobre artistas, personal
técnico y público.
Las torres elevadoras FENIX que han
sido certicadas de acuerdo a la BCV C1,
aseguran al usuario:
- Que han pasado estrictos controles
durante su diseño, elección de materiales o
vericaciones de carga y esfuerzo.
- Que su vericación será llevada a
cabo por expertos que comprobarán el
estado del cable de acero y cabestrante,
el funcionamiento de los pasadores de
seguridad y el plegado / desplegado del
sistema completo de perles.
Desde FENIX, con el n de conseguir
un funcionamiento óptimo de las torres
elevadoras recomendamos:
- un uso responsable (ver punto 3, pág. 8)
- seguir las instrucciones de uso (ver punto
4, pág. 9)
- un manteniminto periódico (ver punto 5,
pág. 10)
- conocer los sistemas de prevención (ver
punto 7, pág. 11).
BGV C1 is a regulation for staging and
production facilities for the entertainment
and events’ industry.
Adopting BGV C1 is completely voluntary,
except in Germany where it is required.
e application of this regulation is highly
recommended due to the fact that liing
towers in the entertainment and events’
industry are used to move loads over artists,
technical sta and the audience.
FENIX liing towers that have been
certied by BGV C1 ensure the customer:
- All the products undergo strict controls
during their design, the choice of the
materials or the load and eort verications.
- eir verication will be lead by experts
that will test the status of the steel cable
and winch, the operation of the safety pins
and folding / unfolding of the entire prole
system.
From FENIX, in order to obtain an optimal
performance and the longest lifetime of the
liing towers, we strongly recommend:
- a responsible use (see point 3, page 13)
- to follow the how to use guidelines (see
point 4, page 14)
- a periodic maintenance (see point 5, page
15)
- to know the preventions system (see point
7, page 16).

66
ÍNDICE
1.- INTRODUCCIÓN 7
2.- DATOS GENERALES 7
2.1.- Datos técnicos 7
2.2.- Normativa de aplicación 7
3.- NORMAS DE SEGURIDAD 8
4.- INSTRUCCIONES DE USO 9
5.- MANTENIMIENTO 10
6.- RIESGOS ESPECÍFICOS 10
7.- SISTEMAS DE PREVENCIÓN 11
INDEX
1.- INTRODUCTION 12
2.- GENERAL DATA 12
2.1.- Technical data 12
2.2.- Applicable regulations 12
3.- GENERAL SAFETY RULES 13
4.- HOW TO USE 14
5.- MAINTENANCE 15
6.- SPECIFIC RISKS 15
7.- PREVENTION SYSTEMS 16

77
ESPAÑOL
1. INTRODUCCIÓN
El presente manual de instrucciones ha sido
realizado en conformidad con los requisitos
de la Directiva de Máquinas CE 2006/42/EG.
El manual de instrucciones representa parte
integrante de la torre elevadora, debe ser
consultado antes, durante y después de la
puesta en marcha de la torre así como cada
vez que se considere necesario, respetando su
contenido en todas y cada una de sus partes.
Solamente de este modo se podrán alcanzar
los objetivos fundamentales que se han
establecido en la base de este manual
como son prevenir riesgos de accidentes y
optimizar lo máximo posible las prestaciones
de la torre elevadora.
En el marco de dicho manual se han
cuidado minuciosamente los aspectos
correspondientes a la seguridad y a la
prevencióndeaccidenteseneltrabajodurante
la utilización de la máquina destacando las
informaciones que son de mayor interés para
el usuario.
ATENCIÓN: ANTES DE UTILIZAR LA
TORRE ELEVADORA,
LEA ATENTAMENTE ESTE MANUAL
2. DATOS GENERALES
2.1. Datos técnicos:
Denominación: TORRE ELEVADORA
Modelo: NEMESIS 80
Características técnicas:
Altura máxima: 3m.
Altura mínima: 1,55m.
Carga máxima: 80kg.
Carga mínima: 25kg.
Material: Acero según EN 10305-5.
Área de la base abierta: 1,18 x 1,39m.
Área de la base cerrada: 0,11 x 0,15m.
Peso: 14,5kg.
Cabestrante: 500kg de carga máxima con
freno automático de retención de la carga.
Cable: Acero galvanizado según EN 12385-4.
Carga máxima cable: 652kg.
Resistencia a la torsión cable: 1.690 N/mm².
Diámetro cable: 3mm.
Composición cable: 7x19+0.
Sistema de seguridad por gatillo externo en
tramos.
Anclaje de las patas por gatillos de seguridad.

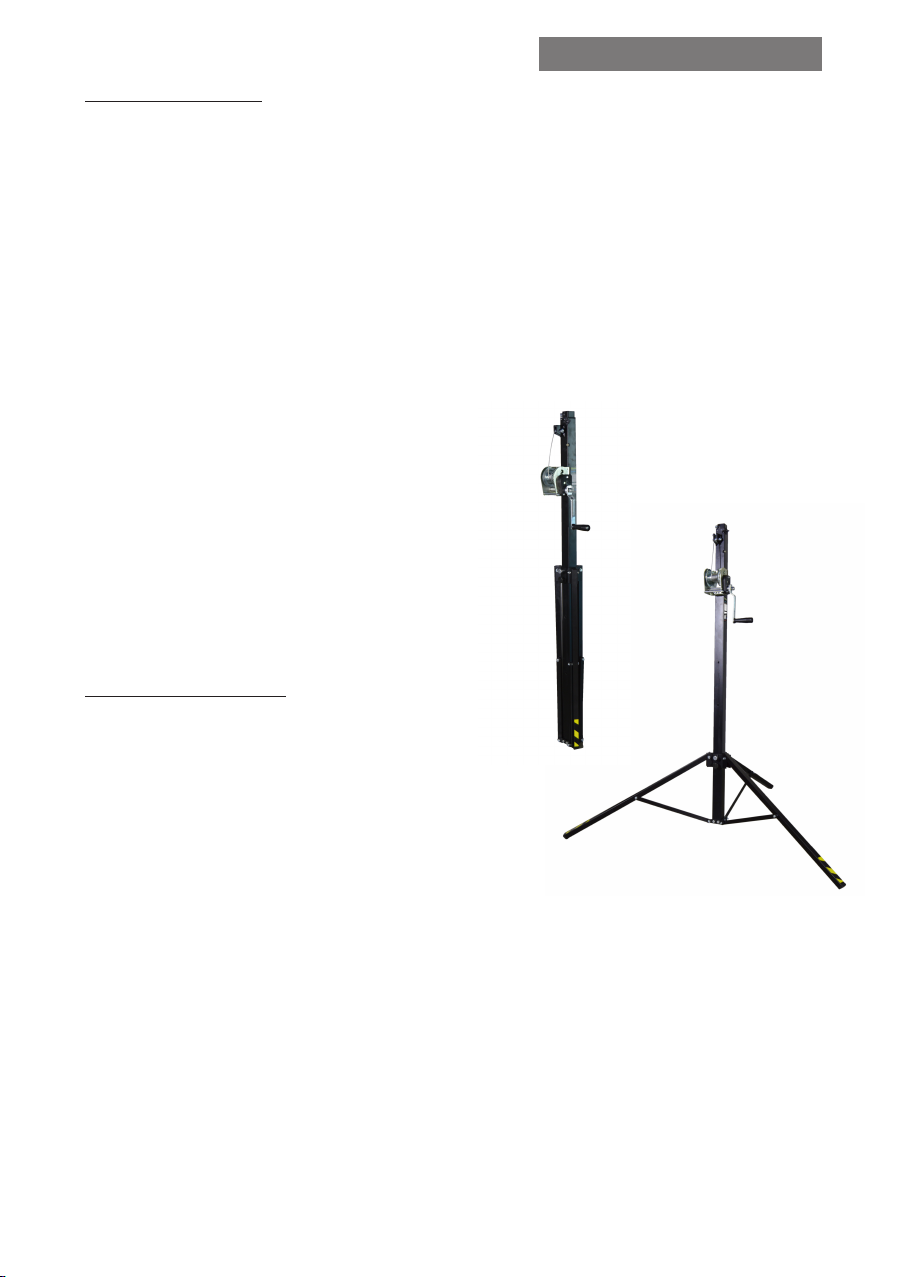

Descripción del equipo:
La torre elevadora NEMESIS 80 ha sido
diseñada para levantar estructuras y aparatos
de iluminación y sonido en sentido vertical a
diferentes alturas.
Ha sido probada por personal capacitado
habiendo superado todas las inspecciones
de funcionamiento, carga máxima y
dimensiones.
Empresa: FENIX Stage, S.L.
Dirección: Avda. de los Trabajadores, 24
Horno de Alcedo - 46026 - Valencia (España)
2.2.- Normativa de aplicación
- Directiva de máquinas CE 2006/42/EG.
- BGV C1 (GUV 6.175).
- BGG 912 (GUV 66.15, GUV G-912).
- EN 12385-4:2008-06.
- DIN EN 10305-3:2010-05.

88
ESPAÑOL
3. NORMAS GENERALES DE SEGURIDAD
- La torre elevadora es un elemento industrial diseñado para la elevación de cargas en sentido
vertical, NUNCA se debe utilizar como plataforma elevadora de personas.
- Colocar la torre elevadora sólo en supercies duras y planas, vericando que está en posición
vertical. Nunca utilice cuñas ni elementos extraños para equilibrar la torre elevadora.
- Nunca se debe elevar una carga sin antes vericar que está correctamente apoyada y centrada
en los soportes elevadores adecuados, de forma que el peso de la carga sólo actúe en sentido
vertical.
- Nose debe sobrepasar la capacidad de carga máxima indicada en la etiqueta de características
de la torre elevadora y en este manual de instrucciones.
- No usar escaleras encima de la torre elevadora ni apoyarlas en él para realizar ningún tipo
de trabajo.
- Tenga cuidado con todo tipo de salientes por encima de la torre elevadora como cornisas,
balcones, letreros luminosos, etc. Es muy importante evitar la presencia de cables por debajo
de la altura de trabajo de la torre elevadora.
- Nunca se debe desplazar la torre elevadora si ésta se encuentra con la carga elevada. No
es aconsejable realizar ningún tipo de movimiento, ni tan siquiera pequeños ajustes de
posicionamiento.
- Nunca utilizar la torre elevadora sobre ninguna supercie móvil o vehículo.
- Antes de utilizar la torre elevadora, vericar el estado del cable, éste no debe presentar rotura
de hilos o aplastamiento. No usar NUNCA cables defectuosos y en caso de duda cambie el
cable. Sólo utilice cable de acero según describe este manual.
- Fijar la manivela cuando la carga esté elevada.
- No engrasar ni lubricar el mecanismo de freno del cabestrante. Los discos de freno, han sido
engrasados con una grasa especial resistente al calor y la presión. No deben ser utilizados
otros productos para evitar inuir negativamente en el funcionamiento del freno.
- Para el transporte de la torre elevadora hay que bajar todos los tramos.

99
ESPAÑOL
4. INSTRUCCIONES DE USO
1. Colocar la torre elevadora sobre una su-
percie plana y rme en su emplazamiento
de trabajo.
2. Desajustar el pomo metálico (W) y extraer
el gatillo de seguridad (V), estirar hacia abajo
hasta que el gatillo (V) ajuste a la altura de-
seada. Volver a ajustar el pomo metálico (W).
3. Colocar la carga que se va a elevar sobre
la torre mediante un soporte adecuado según
el caso, de forma que el peso de la carga sólo
actúe en sentido vertical y centrado en el eje
de trabajo de la torre.
4. Elevar: Desajustar el pomo de plástico (C)
y girar la manivela del cabestrante (B) en el
sentido de las agujas del reloj elevando la
carga hasta la posición deseada. Una vez se
alcanza la posición deseada volver a ajustar el
pomo de plástico (C).
5. Descenso: Desajustar el pomo de plástico
(C) y girar la manivela del cabestrante (B) en
sentido contrario a las agujas del reloj hasta
que descienda la carga a su posición mínima.
La torre puede dejarse en cualquier posición
intermedia que se necesite.
6. Para el transporte hay que bajar todos los
tramos, desajustando el pomo de plástico
(C). Seguidamente desajustar el pomo metá-
lico (W) y plegar las patas de la torre tirando
del gatillo (V).
C
B
V
W

1010
ESPAÑOL
5. MANTENIMIENTO
1. Comprobar periódicamente el estado
del cable. Si un cable presenta rotura de
hilos o aplastamiento, debe ser sustituido
inmediatamente por otro nuevo. No utilizar
la torre elevadora con cables en mal estado.
Utilizar solamente cable de acero galvanizado
según EN 12385-4. Carga máxima cable:
652kg. Resistencia a la torsión cable: 1.690 N/
mm². Diámetro cable: 3mm. Composicion
cable: 7x19+0.
2. La torre elevadora se suministra
completamente engrasada de fábrica.
No obstante, se recomienda engrasar
periódicamente según el uso, la corona
dentada del cabestrante, la rosca de la
manivela y los tramos.
ATENCIÓN:
NO ENGRASAR NI LUBRICAR EL
MECANISMO DEL FRENO
Los discos de freno, han sido engrasados
con una grasa especial resistente al calor y
la presión. No deben ser utilizados otros
productos para evitar inuir negativamente
en el funcionamiento del freno. No es
necesario engrasar los discos de freno.
3. La torre elevadora NEMESIS 80 debe ser
comprobada por un experto como mínimo
una vez al año de acuerdo con su utilización.
4. Solamente deben utilizarse piezas de
repuesto originales para garantizar una
continuada seguridad de uso. El usuario
pierde todos los derechos de garantía,
si incorpora otros repuestos que no
sean originales o lleva a cabo cualquier
modicación en el producto.
5. Para solicitar cualquier repuesto, contacte
con el fabricante o con un distribuidor
autorizado dentro de su territorio.
6. RIESGOS ESPECÍFICOS
Fallo del sistema de freno
Puede producirse por deciencias en
el sistema de frenado o por una mala
instalación. Si deja de funcionar puede
provocar un riesgo importante de pérdida
de control de la mercancía elevada y originar
golpes y/o contusiones sobre los usuarios o
golpes sobre los materiales que se encuentren
próximos a la torre.
Pérdida de estabilidad
Si se coloca la torre sobre un terreno
inclinado o sobre una supercie que no
sea completamente lisa existe el riesgo de
pérdida de estabilidad lo que daría lugar
generalmente a un vuelco de 90º con riesgo
de lesiones graves para los operarios.
Caída de objetos a distinto nivel
Como elemento de elevación, su trabajo en
altura hace que haya un riesgo importante
de caída a diferente nivel de los objetos
elevados, bien por fallo de los mecanismos
de sujeción, desgaste de piezas, suciedad, etc.
bien por utilización incorrecta de la torre
(Ej: para elementos por encima de la carga
máxima permitida). El descenso brusco del
material elevado supone un elevado riesgo
para el operario.
Golpes y/o contusiones por objetos
Este riesgo tan sólo en contadas ocasiones
se traduce en accidente para el operario que
conduce la operación, dada su situación
durante el proceso de elevación; el riesgo de
golpes por el elemento sobreelevado puede
más bien afectar a personas que deambulen o
tengan su puesto de trabajo en zonas cercanas
a la torre elevadora.
Su origen puede ser debido a pérdida
de estabilidad, mal funcionamiento de
elementos estructurales, mal funcionamiento
de sistemas de seguridad, sistemas de
sujeción, etc.

1111
ESPAÑOL
7. SISTEMAS DE PREVENCIÓN
Sobre fallo del sistema de freno
Disponer de cabestrante conforme a las normas mencionadas en la directiva de seguridad
BGV C1, especialmente DIN EN ISO 12100:2011-03 y DIN EN ISO 12100-1:2004-04.
Sobre pérdida de estabilidad
El mantenimiento de la estabilidad de la torre elevadora debe realizarse básicamente con las
siguientes medidas:
• Profesionalización, adiestramiento, formación y concienciación del riesgo a los usuarios de
las torres.
• Dotación de diferentes dispositivos de seguridad y consejos por parte del fabricante, para
reforzar su estabilidad como por ejemplo:
- Pasadores de seguridad que jan la torre una vez elevada.
- Marcado de la carga máxima que puede elevar la torre.
- Especicación de la pendiente máxima a la que pueden acceder las torres de forma segura.
Sobre caída de objetos a distinto nivel, golpes y/o contusiones con objetos
El riesgo de caída de objetos a distinto nivel puede prevenirse con la utilización de elementos
de seguridad homologados, por ejemplo, un pomo de seguridad que je el tramo interior de
la torre en su posición de trabajo, de forma que el cable no soporta la carga y se garantiza la
imposibilidad de una caída. En caso de rotura de cable, actúa el freno automáticamente. Por
otra parte, si los elementos de acero están zincados se protege el conjunto de la oxidación y
la corrosión.
También se pueden minimizar estos riesgos con un adecuado mantenimiento de la torre
elevadora. El usuario deberá hacer inspecciones periódicas de los elementos de seguridad y
realizar las reparaciones necesarias en caso de detectar deciencias.
Asimismo, se pueden reducir las consecuencias de estos riesgos limitando la zona de acceso a
la torre elevadora y con adecuada formación del personal.
Otras consideraciones
Este equipo no emite más de 80 dB.

1212
ENGLISH
1. INTRODUCTION
is instruction manual has been draed
in accordance with the requirements of the
Machinery Directive CE 2006/42/EG. e
instruction manual is an integral part of the
liing tower to be consulted before, during
and aer tower’s start-up, likewise whenever
deemed necessary, respecting the contents
for each and all the parts thereof.
is is the only way to achieve the basic
objectives established in the manual’s base
such as preventing accident risks and the
maximum possible optimisation for the
liing tower features.
is manual has taken extreme care regarding
safety and accident prevention at work while
using the machine, highlighting information
of particular interest to the user.
ATTENTION: BEFORE TO USING THE
LIFTING TOWER,
READ THIS MANUAL CAREFULLY
2. GENERAL DATA
2.1. Technical Data:
Name: LIFTING TOWER
Model: NEMESIS 80
Technical characteristics:
Maximum height: 3m.
Minimum height: 1,55m.
Maximum load: 80kg.
Minimum load: 25kg.
Material: Steel EN 10305-5.
Open base area: 1,18 x 1,39m.
Closed base area: 0,11 x 0,15m.
Weight: 14,50kg.
Winch: 500kg maximum load with automatic
load retention brake.
Cable: Galvanized steel under EN 12385-4.
Cable maximum load: 652kg.
Cable torsion resistance: 1.690 N/mm².
Cable diameter: 3mm.
Cable composition: 7x19+0.
Fixation of tower sections to working height
with safety pins.
Leg anchorage with safety pins.
Equipment description:
Liing tower NEMESIS 80 has been designed
to vertically raise structures and lighting and
sound equipment to dierent heights.
Tested by skilled personnel having passed all
the operating, maximum load and dimension
inspections.
Company: FENIX Stage, S.L.
Address: Avda. de los Trabajadores, 24
Horno de Alcedo - 46026 - Valencia (Spain)
2.2. Applicable regulations
- Machinery Directive CE 2006/42/EG.
- BGV C1 (GUV 6.175).
- BGG 912 (GUV 66.15, GUV G-912).
- EN 12385-4:2008-06.
- DIN EN 10305-3:2010-05.

1313
ENGLISH
3. GENERAL SAFETY RULES
- e liing tower is an industrial element designed to raise loads vertically, it must NEVER
be used as a platform elevator for people.
- Only place the liing tower on rm at grounds checking it is in vertical position. Do not
use wedges or any strange elements to balance the hoist.
- Never raise a load without rst checking it is correctly supported and centred on the
appropriate liing tower supports, so the load only acts vertically.
- Never surpass the maximum load capacity indicated on the liing tower characteristics label
and on this instruction manual.
- If there is a likelihood of strong wind or gusts, place the liing tower on the ground and
secure it with the aid of straps.
Never x a strap over a vehicle or any other element which might move.
- Never use a ladder over the liing tower or lean against it for any kind of work.
- Beware of any kind of projection above the liing tower like cornices, balconies, luminous
signs, etc. It is very important to avoid the presence of cables below the liing tower’s working
height.
- Never move the liing tower when the load is raised. It is inadvisable to make any kind of
movement, even small positioning adjustments.
- Never use the liing tower over any mobile surface or vehicle.
- Before using the liing tower, check the cable’s state, which must not present any broken
threads or compression. NEVER use defective cables and change cable if in doubt. Only use
steel cable as described on this manual.
- Fix the lever when the load is raised.
- Neither grease nor lubricate the winch brake mechanism. Braking disks were greased with a
special heat and pressure resistant grease. No other products must be used to prevent negative
inuence on brake functioning.
- All sections of the liing tower must be lowered to transport it.

1414
ENGLISH
4. HOW TO USE
1. Place the liing tower over a rm and at
surface on its working place.
2. Release the locker (W) and pull out the
safey pin (V). Pull the mast down until the
safety pin (V) is adjusted to desired position.
Fix again the locker (W).
3. Put the load on top of the liing tower
using the suitable support, in order to make
the load work only vertically. Release the star
knob (C).
4. Raising: Release the plastic star-knob (C)
and turn the winch handle (B) clockwise un-
til the load is raised at needed height. Once
the tower is at the desired height, adjust the
plastic star-knob (C).
5. Lowering: Release the plastic star-knob (C)
and turn the winch handle (B) anticlockwise
until lowering the tower to its folded height.
La torre puede dejarse en cualquier posición
intermedia que se necesite. e liing tower
can be xed in any needed intermediate po-
sition.
6. For the liing towers’ transport it is neces-
sary to bring down all the proles releasing
the plastic star-knob (C). Release the metal
pin (W) and fold the legs pulling out the sa-
fety pin (V).
C
B
V
W

1515
ENGLISH
5. MAINTENANCE
1. Periodically check cable status. If the ca-
ble seems to have broken wires or crushing,
replace immediately with a new one. Never
use the liing tower with cables in bad con-
ditions. Only use galvanized steel under EN
12385-4. Cable maximum load: 652kg. Cable
torsion resistance: 1.690 N/mm². Cable dia-
meter: 3mm. Cable composition: 7x19+0.
2. e liing tower is supplied fully greased
from factory. Nevertheless, the crown gear of
the winch, to the threaded bar of the stabili-
ser outriggers and the proles, because of its
use periodical greasing is recommended.
WARNING:
DO NOT GREASE OR LUBRICATE
BRAKING MECHANISM
Braking disks were greased with a special
heat and pressure resistant grease. No other
product must be used to prevent negative in-
uence on brake functioning.
3. Liing tower NEMESIS 80, must be chec-
ked by an expert a minimum of once a year
as per its use.
4. Only original spare parts must be used to
ensure continued safe use. e user loses all
guarantee rights if spare parts other than the
originals are incorporated or the product is
modied in any way.
5. To request any spare part, contact the
manufacturer or an authorised distributor
within your territory.
6. SPECIFIC RISKS
Braking system failure
May occur due to braking system decien-
cies or bad installation. If it stops working
it could cause a serious risk due to the rai-
sed load being out of control and may injure
users or hit materials next to the tower.
Loss of stability
If the tower is placed on a sloping ground or
a surface that is not completely at, there is a
risk of losing stability which would lead to a
90º overturn with risk of serious injuries for
workers.
Objects dropping to a dierent level
As an elevation equipment and due to its
working height, there is a serious risk of
raised objects dropping to a dierent level,
either due to securing mechanism failure,
part wear, dirt, etc., or incorrect use of the
liing tower (E.g.: for goods over the maxi-
mum load allowed). Sudden drop of raised
goods implies a serious risk for the worker.
Knocks and/or contusions due to objects
is risk only occasionally causes an accident
to the worker running the operation due to
his location during the elevation process; the
risk of knocks from a raised element is more
likely to aect people walking by or whose
workplace is next to the liing tower.
Its origin may be due to a loss of stability,
malfunctioning of structural elements, safety
systems, securing systems, etc.

1616
ENGLISH
7. PREVENTION SYSTEMS
About braking system failure
Equip with winch complying with regulations metioned in the BGV C1 directive, specially
DIN EN ISO 12100:2011-03 and DIN EN ISO 12100-1:2004-04.
About loss of stability
Maintenance of liing tower stability must basically be as per the following measures:
• Professionalization, training and risk awareness of liing tower users.
• Equip with dierent safety devices and advices from the manufacturer to reinforce stability,
as:
- Safety pins which secure the liing tower once raised.
- Maximum load specication that the liing tower can raise.
- Maximum slope specication which the liing tower can access safely.
Objects falling to a dierent level, knocks and/or contusions with objects
e risk of objects falling to a dierent level can be prevented by using homologated safety
elements, e.g., a safety pin which xes the inner prole of the liing tower in its working
position, so the cable does not support load and guaranteeing the impossibility of a drop. In
the event of cable breakage, the braking system will act automatically. Furthermore, if steel
elements have been zinc coated it protects the entire unit from oxidation and corrosion.
ese risks can also be minimised with correct liing tower maintenance. e user must
perform periodical inspections on safety elements and make the necessary repairs in case
deciencies are detected.
Moreover, the consequences of these risks can be reduced limiting an access area to the liing
tower and with a correct training of personnel.
About noise emissions
is equipment doesn’t produce more than 80 dB.

17
T1
T2
T3
T4

18
1820
1308
1013
1091
1037
1084
3007
2x
1025
2X
1079
1871
3109
1820
2x
1404
2149
T1
T2

19
1306
1031
1404
1132 x2
1132
1306 x2
1306
1028
1028
1306
1305
1306
1404
1404
1873
4453
2889
1874
3464
1822
2487
4015
4014
2252 2486
T3
T4

20
NOTAS / NOTES
LIFTING TOWERS
