SVENSKA
Översättning av ursprunglig bruksanvisning
INNEHÅLLSFÖRTECKNING
1. Säkerhetsanvisningar .........................................1
2. Allmänna säkerhetsanvisningar.........................1
3. Säkerhetsanvisningar för bandsågar ..................2
4. Miljöskydd.........................................................3
5. Symboler............................................................3
6. Elektrisk anslutning ...........................................3
7. Rekommenderad användning ............................4
8. Tekniska data.....................................................4
9. Ljudnivå.............................................................4
10. Avlägsna emballage...........................................4
11. Montera sågblad.................................................5
12. Bladskydd ..........................................................6
13. Funktion.............................................................7
14. Montera och justera blad ...................................9
15. Justera övre bladstyrning.................................10
16. Justera nedre bladstyrning ...............................11
17. Underhåll .........................................................11
18. Felfunktion.......................................................12
Reservdelslista .......................................................114
EC överensstämmelsedeklaration..........................117
1. SÄKERHETSANVISNINGAR
VARNING!
Förutom att följa anvisningarna i denna bruksanvis-
ning måste du vid användning av elektrisk utrustning
alltid följa alla säkerhetsanvisningar (på så sätt förhin-
drar du risk för brand, elstöt och personskada).
Läs denna bruksanvisning innan du använder produk-
ten, och förvara den för framtida bruk.
Arbete med elektrisk maskin kan vara farligt om angiv-
na säkerhetsåtgärder inte respekteras. Användning
av verktyg är – precis som användning av elektriska
maskiner med rörliga delar – förbunden med risker.
Om du använder maskinen enligt anvisningarna i
denna bruksanvisning och arbetar förståndigt, följer
alla förordningar och använder lämplig personlig
skyddsutrustning kan du reducera risken för olyckor.
De återstående risker som finns är relaterade till:
• Direktellerindirektkontaktmedspänningsförande
delar (risk för elstöt)
• Skadasomuppstårvidkontaktmedrörligadelar
• Skadasomuppstårvidkontaktmedvassadelar
• Skada som uppstår på grund av att verktygsdelar
eller bearbetat material flyger runt
• Skadasomuppstårpågrundavbuller
Risken att en farlig situation uppstår kan reduceras
med hjälp av maskinens säkerhetsutrustning (till exem-
pel skydd, bladskydd, fastspänning och stopp) samt
genom användning av personlig skyddsutrustning som
skyddsglasögon, ansiktsmask, öronproppar, skydds-
skor och handskar. Inte ens de bästa skyddsanordning-
ar kan skydda dig från de risker som uppstår om du
inte använder sunt förnuft och försiktighet vid arbete.
Använd alltid sunt förnuft och vidta alltid nödvändiga
säkerhetsåtgärder. Utför endast arbete som du bedömer
vara säkert att utföra. Glöm inte att alla är ansvariga för
sin egen säkerhet.
Detta verktyg är avsett för en viss typ av användning.
Vi rekommenderar att du inte modifierar det för att
anpassa det för användning på annat sätt än avsedd
användning. Använd inte maskinen om du är tveksam
vad gäller tillämpningen. Kontakta oss så hjälper vi
dig.
2. ALLMÄNNA
SÄKERHETSANVISNINGAR
• Försäkradigomattarbetsplatsenärstädad.Många
föremål på arbetsplatsen betyder ökad risk för per-
sonskada.
• Använd inte maskinen i lokaler där det förelig-
ger farlig miljö. Exponera inte maskinen för regn
och använd den inte i fuktig miljö (risk för elstöt).
Försäkra dig om att arbetsplatsen har tillräcklig
belysning. Använd inte maskinen nära gas eller lätt-
antändliga ämnen.
• Anslutdammutsug.Anslutochanvänddammutsug
om maskinen är försedd med sådant.
• Låtinte obehörigapersoner ochbarn kommanära
maskinen. Alla obehöriga personer och barn måste
hållas på behörigt avstånd från arbetsplatsen.
• Riskförelstöt!Varförsiktig!Undvikkontaktmed
jordande ytor.
• Hanteranätkabelnmedförsiktighet.Drainteielslad-
den när du kopplar bort den från uttaget. Förhindra
att elsladden kommer i kontakt med värme, olja och
vassa kanter.
• Användförlängningssladdavseddförutomhusbruk.
Använd förlängningssladd avsedd för utomhusbruk
(se märkning på förlängningssladden) när maskinen
används utomhus.
• Var försiktig! Var koncentrerad på det arbete du
utför och använd sunt förnuft. Använd inte maski-
nen om du är trött.
• Använd inte maskinen om du har tagit medicin,
alkohol eller droger.
• Undvik oavsiktlig start av maskinen. Försäkra dig
om att maskinen är avstängd (strömbrytaren på

2
OFF) innan du sätter i stickproppen i vägguttaget.
• Användlämpligaarbetskläder.Bärinteklädesplagg
med löst hängande ärmar eller smycken som kan
fastna i rörliga delar. Vi rekommenderar att du
använder halksäkra skor när maskinen används
utomhus. Sätt upp eller täck långt hår med hårnät
eller annan lämplig huvudbonad.
• Använd alltid personlig skyddsutrustning: använd
skyddsglasögon och andningsmask om bearbet-
ningen genererar damm eller sågspån. Använd hör-
selskydd i bullrig miljö. Använd handskar när du
hanterar delar med vassa kanter.
• Ståalltidmedbalansnärduanvändermaskinen.
• Fråga experter eller rutinerad personal om det är
något du är osäker på.
• Tabortallaverktygduinteanvänderfrånmaskin-
bordet. Placera verktyg du inte använder i ett torrt
och låst utrymme utom räckhåll för barn.
• Utsätt inte maskinen för stor belastning. När du
kapar med avsett kapningstryck får du bättre slutre-
sultat och säkrare användning.
• Användlämpligaverktyg.Användintesmåverktyg
för tuff bearbetning. Använd till exempel inte cirkel-
såg för att kapa grenar eller stubbar.
• Låsfastarbetsstycket.Använd(ommöjligt)skruv-
tving eller liknande för att spänna fast arbetsstycket
(det är mycket säkrare än att hålla i det med hän-
derna).
• Försäkradigomattallaverktygäriperfektskick.
Rena och skarpa verktyg ger bättre resultat och säk-
rare användning. Följ anvisningarna för smörjning
och byte av tillbehör. Kontrollera elsladden regel-
bundet (byt ut den om den är skadad). Försäkra dig
om att handtag och handgrepp är torra, rena och fria
från fett/olja.
• Kopplabortverktygetfrånströmförsörjningnärdet
inte används, innan underhåll påbörjas och vid byte
av tillbehör eller verktyg (till exempel blad, borr,
fräsar etc.).
• Tabortallanycklarfrånmaskinbordet.Kontrollera
alltid att alla nycklar är borttagna innan du påbörjar
arbetet.
• Försäkradigomattverktygetinteärskadat.Försäkra
dig, innan du startar maskinen, om att inga säker-
hetsanordningar eller andra komponenter är skadade
(om de är det fungerar maskinen inte ordentligt).
Kontrollera att alla rörliga delar är korrekt inriktade,
att de inte kärvar eller är skadade. Kontrollera att
allt som kan påverka maskinens funktion är i kor-
rekt skick. Alla skadade skydd eller komponenter
måste repareras eller bytas (kontakta återförsälja-
ren). Använd maskinen endast om strömbrytaren
fungerar korrekt.
• Användmaskinen,verktygochtillbehörenligtangi-
velserna i denna bruksanvisning. Vid annan typ av
användning eller vid användning av andra typer av
komponenter kan fara uppstå för operatören.
• Maskinenfårreparerasendastavbehörigtekniker.
Detta elverktyg uppfyller nationella säkerhetsför-
ordningar. Maskinen får repareras endast av behörig
tekniker som använder originaldelar (annars kan
fara för operatören uppstå).
3. SÄKERHETSANVISNINGAR FÖR
BANDSÅGAR
• Kopplabortbandsågenfrånvägguttagetinnanrepa-
ration, underhåll eller rengöring samt innan du byter
blad.
• Användbandsågenförstnärdenärkomplettmonte-
rad och installerad enligt denna bruksanvisning.
• Startabandsågen förstefter attalla föremål(verk-
tyg, avfall etc.) har avlägsnats från maskinbordet.
• Starta inte bandsågen med bladet i kontakt med
arbetsstycket.
• Startabandsågenförstefterattduharsäkerställtatt
båda luckorna är stängda.
• Sänk den övre bladstyrningen till direkt ovanför
arbetsstycket.
• Kontrolleraattbladstyrningarochstödlagerärkor-
rekt justerade.
• Försäkradigomattbladetärkorrektspäntochatt
tänderna pekar nedåt.
• Kontrolleraattbladetsdimensionochtypäravsedd
för det arbetsstycke som ska kapas.
• Försökintekapaettojämntarbetsstyckeutanlämp-
ligt stöd.
• Tryck arbetsstycket hårt mot bordet och mata det
sakta framåt.
• Stängavmaskinenomdeninteorkarkapaigenom
hela arbetsstycket.
• Stängavbandsågeninnanduavlägsnaravfallfrån
maskinbordet eller försöker lossa ett arbetsstycke
som har fastnat.
• Kapaintearbetsstyckensomärförsmåförattsättas
fast ordentligt.
• Kapafacetternärduskakapasvängdaytor.
• Utför inte inställning, montering eller justering på
maskinbordet när bandsågen är startad.
• Hållalltidhänderochfingrarpåsäkertavståndfrån
bladet.
• Bäralltidskyddsglasögon.
• Undvikarbetsställningardärdetfinnsriskatthän-
derna slinter och kommer i kontakt med bladet.
• Kopplabortmaskinenfrånströmförsörjning,rengör
maskinbordet och sänk det övre skyddslocket när
du har arbetat färdigt. Lossa bladets spänning om du
inte ska använda maskinen under en längre period.
• Ersätt delar som saknas eller som är skadade.
Använd bandsågen endast om alla dess delar fung-
erar korrekt.

3
• Kontrolleraregelbundetattnätkabelninteärskadad
(lämna omedelbart in maskinen på reparation på
en auktoriserad verkstad om nätkabeln är skadad).
Kontrollera regelbundet förlängningssladden (byt ut
den om den är skadad).
4. MILJÖSKYDD
Användarinformation
Följ nedanstående anvisningar vid implementering av
direktiv 2011/65/EU och 2012/19/EU gällande redu-
cering av farliga ämnen i elektriska och elektroniska
apparater samt avfallshantering:
• Ensymbolmedöverkorsadsoptunnapåapparaten
eller förpackningen indikerar att produkten inte får
avfallshanteras som hushållsavfall när den uppnår
slutet på sin livslängd.
•Användarenmåstelämnainapparatentillenaukto-
riserad återvinningsstation för elektriska och elek-
troniska produkter när denna uppnår slutet på sin
livslängd eller lämna in den till återförsäljaren när
en ny apparat av samma typ köps.
•Omdulämnarinapparatentillenåtervinningsstation
för återvinning eller miljövänlig destruering bidrar
du till att minimera oönskade negativa miljöeffekter
samt till att underlätta återanvändning och/eller åter-
vinning av de material som apparaten är gjord av.
VARNING!
Olaglig avfallshantering av denna produkt är straffbar
enligt lag.

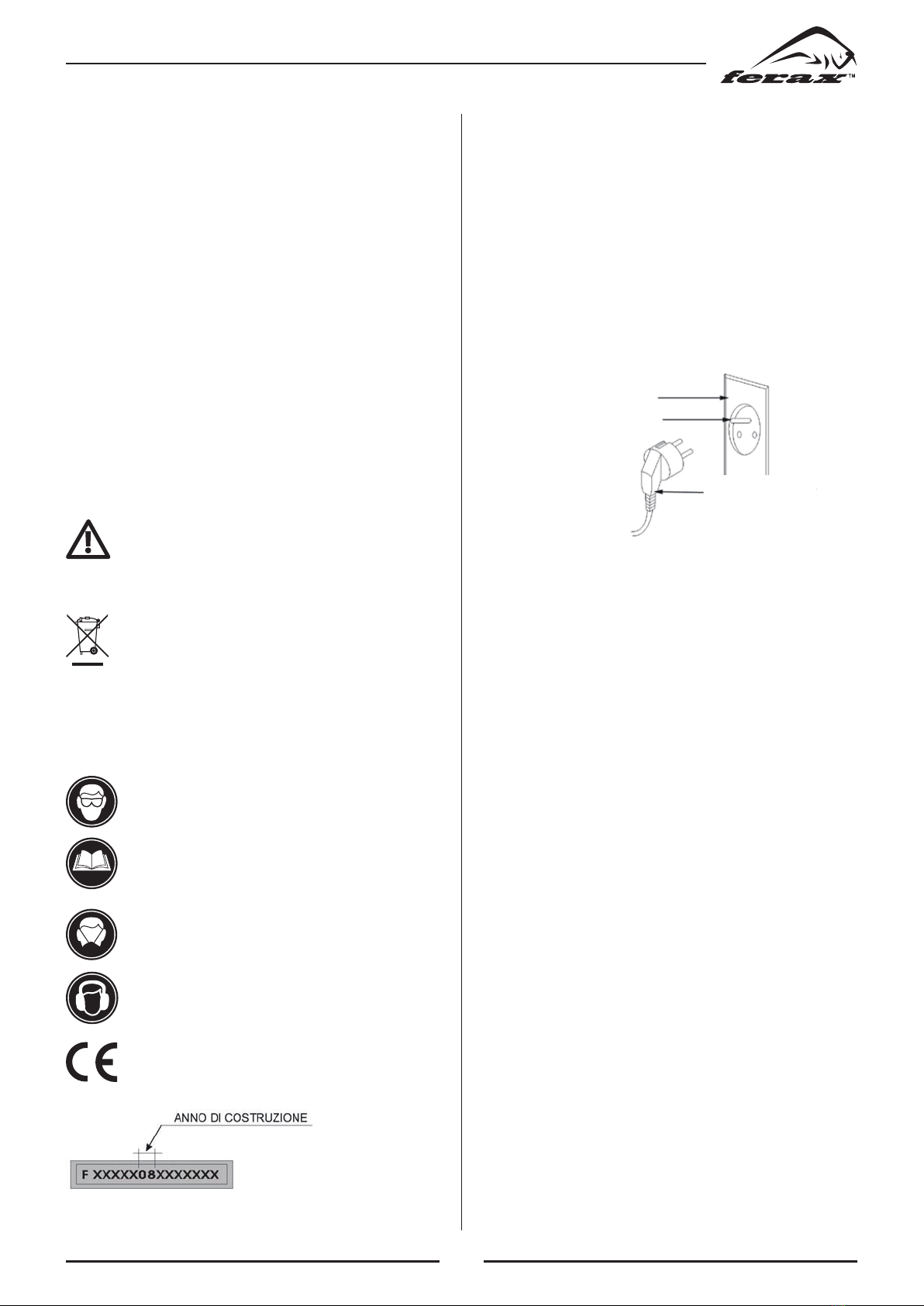

5.SYMBOLER
Följande symboler kan förekomma på maskinen eller i
denna bruksanvisning.
Bär alltid skyddsglasögon för att undvika
sprut när du använder maskinen.
Läs och försäkra dig om att du har förstått
bruksanvisningen innan du använder maski-
nen.
Bär alltid ansiktsmask om damm genereras
vid bearbetning.
Bär alltid hörselskydd när du använder maski-
nen.
Denna produkt är CE-märkt.
Serienummer/tillverkningsår
6. ELEKTRISK ANSLUTNING
Elektriska anslutningar
Anslut maskinen till nätspänning (230 VAC, 50 Hz)
försedd med jordledare. Försäkra dig om att nätspän-
ningen överensstämmer med ovanstående, att den är
skyddad med differentialbrytare och magnettermisk
brytare samt att den har korrekt jordning. Kontrollera
att nätspänningen är korrekt om det inte går att starta
maskinen när den är ansluten till ett vägguttag.
Anslut maskinen till nätspänning med förlängnings-
sladd. Jordningsanvisningar
Jordningsanvisningar
Jordat vägguttag
Jordledare
Maskinens
stickpropp
Om verktyget inte fungerar korrekt eller om kortslut-
ning uppstår fungerar jordningssystemet som skydd
(det har lägre motstånd och leder bort spänningen,
vilket betyder att risken för elstöt minskar). Denna
maskin har en stickpropp till vilken en nätsladd eller
förlängningssladd ska anslutas. Dessa ska i sin tur
anslutas till ett,enligt nationella standarder och för-
ordningar, korrekt installerat och jordat vägguttag.
Försäkra dig om att jordningssystemet är i gott skick
och att stickproppen skyddas med differentialbrytare
och magnettermisk brytare.
Modifiera inte maskinens stickpropp. Om stickproppen
inte passar i vägguttaget måste en annan stickpropp
installeras (detta arbete får utföras endast av behörig
elektriker). Om jordledaren inte är korrekt ansluten
finns det risk att elstöt uppstår. Jordledaren är ledaren
med grön isolering (med eller utan gul linje). Anslut
inte jordledaren till en kopplingsplint för lågspänning
om nätkabeln ska repareras eller bytas.
Kontakta behörig elektriker eller underhållsansvarig
person om du inte har förstått eller är tveksam kring
anvisningarna gällande jordning.
Skadad nätkabel måste bytas ut av behörig elektriker.
Starta inte maskinen om nätkabeln är skadad.

4
Denna maskin är försedd med en stickpropp som ska
anslutas till ett lämpligt vägguttag.
Förlängningssladdar
Använd endast jordad förlängningssladd med jordad
stickpropp. Anslut denna endast till jordat vägguttag.
Använd förlängningssladd (med tvärsnittsarea som
klarar av att leverera den strömstyrka som verktyget
behöver) när det är långa avstånd från elverktyget till
strömförsörjningen. Om förlängningssladden har för
liten tvärsnittsarea kan följden bli spänningsfall, som
i sin tur orsakar överhettning och spänningsförlust.
Använd endast CE-märkt förlängningssladd.
Längd för förlängningssladd: upp till 15 m
Tvärsnittsarea för ledare: 3 x 2,5 mm²
Kontrollera innan du använder förlängningssladd att
denna inte har oisolerade ledare och att isoleringen inte
har snitt eller är sliten. Reparera och byt sladden om
den är skadad eller sliten.
VARNING!
Placera förlängningssladden på säkert avstånd från
arbetsområdet (annars finns det risk att den kommer i
kontakt med arbetsstycket, verktyg eller andra maskin-
delar och utgör en risk).
VARNING!
Försäkra dig om att barn inte befinner sig i närheten
av verktyg.
7. REKOMMENDERAD
ANVÄNDNING
Denna bandsåg är avsedd för kapning och sågning med
gering av arbetsstycken av plast och trä. Max. kaphöjd
är 170 mm (med maskinbord inställt på 0°).
Maskinbordet kan vinklas max. 45°.
8. TEKNISKA DATA
Motoreffekt ....................................................... 750 W
Spänning och frekvens............................230V,50Hz
Bladhastighet....................................... 360/720 m/min
Bladlängd.................................. ....................2240 mm
Bladbredd...................................................... 6-15 mm
Öppning över bord..........................................330 mm
Max. kaphöjd ..................................................170 mm
Gering av maskinbord........................................0–45°
Maskinbordets mått............................... 500×400 mm
Vikt .....................................................................58 kg
9. LJUDNIVÅ
ApparatensuppmättaljudnivåenligtstandardEN3744
ochEN11201:
• Ljudtrycksnivå ............................LpA = 77,4 dB(A)
(belastad)
• Ljudeffektnivå ........................... LWA = 90,4 dB(A)
(obelastad)
• Mätosäkerhet ..............................................K = 3 dB
Vi rekommenderar att du använder hörselskydd.
Bandsågens bullerkällor är elmotorn och dess kylsys-
tem, bladet och det material som kapas.
Vi rekommenderar att du kontrollerar motorn, dess
kylsystem och fläktöppningar. Vi rekommenderar att
du använder korrekt typ av sågblad (sågbladstyp som
avger låg ljudnivå) och att du försäkrar dig om att
sågbladet alltid är i gott skick samt att arbetsstycket är
ordentligt fastsatt.
Uppmätta ljudnivåer är emissionsnivåer, vilket betyder
att de inte nödvändigtvis motsvarar säker arbetsnivå.
Även om det finns samband mellan emissionsnivå och
exponeringsnivå kan det föregående inte användas för
att säkert fastställa om andra åtgärder är nödvändiga.
Faktorer som kan påverka den faktiska exponerings-
nivå som operatören utsätts för är till exempel expo-
neringstid, miljöförhållanden och andra bullerkällor
(till exempel antal maskiner i närheten). Tillåten expo-
neringsnivå kan också variera från land till land. Med
denna information kan maskinens användare emeller-
tid bedöma eventuella risker enklare.
10. AVLÄGSNA EMBALLAGE
Bandsågen levereras komplett i en förpackning.
Avlägsna sågen och alla dess komponenter försiktigt
från förpackningen och försäkra dig om att inget sak-
nas eller är skadat.
Använd inte eventuella felaktiga eller skadade kom-
ponenter (dessa kan påverka maskinens funktion och
säkerhet negativt). Kontakta återförsäljaren för infor-
mation om ersättningskomponenter.
För att sågen ska fungera ordentligt måste alla dess
komponenter monteras korrekt (se beskrivning nedan
i detta dokument).
Vi rekommenderar att du läser monteringsanvisning-
arna noggrant och följer dem till punkt och pricka.
Bilden nedan visar bandsågen och alla komponenter
som medföljer leveransen.
Lista över medföljande komponenter:
• Enbandsågmedblad(monterad)
• Ettmaskinbord
• Enutdragbarskenaförlängsgåendeanhåll

5
• Ettlängsgåendeanhåll
• Enstosföranslutningavdammutsug
• Eninmatare
• Fyraben
• Åttastag
• Muttrarochskruvar

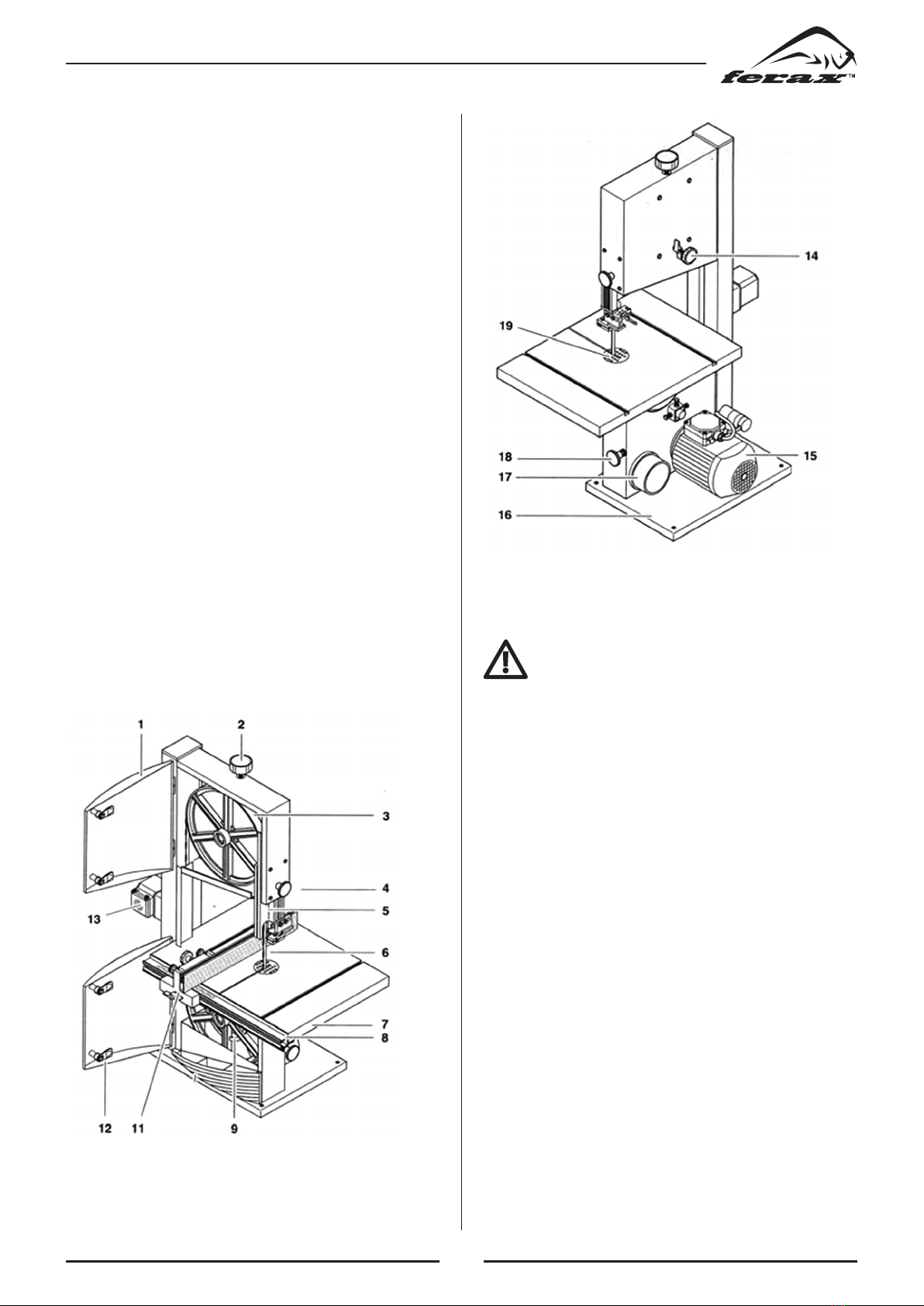

Maskinens framsida (bild 1)
1. Lucka till frihjul
2. Justeringsratt för bladspänning
3. Frihjul
4. Låsvred för bladskydd
5. Bladskydd
6. Sågblad
7. Maskinbord
8. Styrskena med skala
9. Drivhjul
11. Längsgående anhåll och geringsanhåll
12. Lucka för drivhjul
13.Strömbrytare(ON/OFF)
Maskinens baksida (bild 1)
14. Justeringsratt för frihjul
15. Motor
16. Fundament
17. Stos för dammutsug
18. Justeringsratt för drivrem
19. Bordinsats
Bild. 1
11. MONTERA SÅGBLAD
VARNING!
Starta bandsågen först när den är fastsatt och maskin-
bordet är monterat och justerat (kontrollera även rem-
spänningochsäkerhetsanordningar).Närduhargjort
detta kan du ansluta sågen till nätspänning. Om du inte
följer ovanstående anvisningar kan följden bli att band-
sågen startar oavsiktligt med personskada som följd.
Denna maskin levereras monterad. Före användning
måste du emellertid utföra följande:
• Förankrabandsågensfundament
• Monteramaskinbordet
• Monteraanhålletsskena
• Monteraanhållet
• Anslutadammutsug
Förankra bandsåg
Förankra bandsågen på arbetsbänken eller montera de
fyra medföljande benen. Om bandsågen ska förankras
på arbetsbänken:
• Borra fyra hål i arbetsbänken (mät på bandsågens
fundament).
• Skruva fast bandsågen i arbetsbänken med fyra
lämpliga skruvar, brickor och muttrar.
För att montera de medföljande benen (och stagen)
lägger du maskinen på sidan och följer nedanstående
anvisningar:
• Monterade fyra benen på bandsågen (använd åtta
skruvar, muttrar och brickor).

6
• Monteradeåttastagenmedskruvarochbrickor.
• Riktabandsågensåattdenstårplant.
• Draåtallaskruvarordentligt.
• Monteradetvåhjulenpådetvåvänstrabenen.

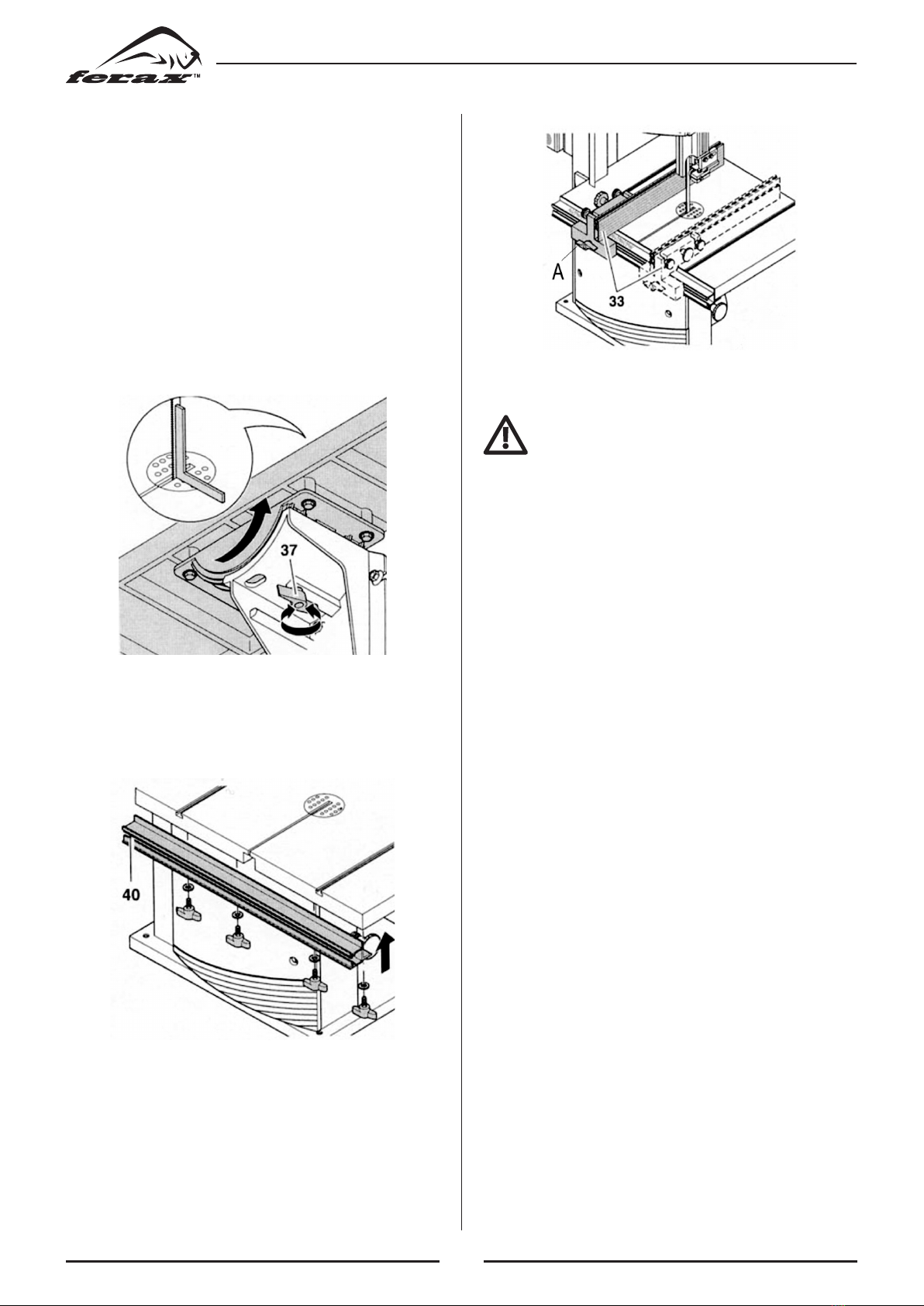

Montera maskinbord (Bild 2)
A.Horisontelljusteringavarbetsbänk
• Höjskyddslockethelt.
• Kontrollerasågbladetsspänning(justeravidbehov).
• Lossalåsskruven(37).
• Riktain maskinbordet (använd anslagsvinkel) mot
sågbladet och dra därefter åt låsskruven ordentligt
(37).
Bild. 2
Montera styrskena för anhåll (Bild 3)
Fäst anhållets styrskena (40) på maskinbordet (använd
de fyra vingskruvarna och brickorna).
Bild. 3
Montera längsgående anhåll (Bild 4)
Det längsgående anhållet kan monteras både till höger
och vänster om sågbladet. Lås styrskenan med spaken
(A).
Bild. 4
Ansluta dammutsug
FARA!
Sågspån från vissa träslag (till exempel ek, bok eller
ask) har visat sig vara särskilt hälsofarligt. Vi rekom-
menderar därför att du arbetar utomhus och att du
använder dammutsug och personlig skyddsutrustning
(till exempel ansiktsmask).
Det finns en stos på bandsågen till vilken du ansluter
en extern dammsamlare.
Vi rekommenderar att du alltid ansluter en dammsam-
lare (och att du använder ansiktsmask) vid bearbetning
av trä.
Om du inte har tillgång till en dammsamlare rekom-
menderar vi att du arbetar utomhus (och att du använ-
der ansiktsmask) under kortare arbetspass.
Avlägsna regelbundet träspånor som ansamlas inuti
bandsågen och i utrymmet för remskivan.
12. BLADSKYDD
Övre bladskydd (Bild 6)
Det övre bladskyddet (20) (som är en integrerad del av
den enhet där bladstyrningen ingår) förhindrar oavsikt-
lig kontakt med bladet och skyddar mot kringflygande
spånor. Positionera det övre bladskyddet cirka 3 mm
ovanför arbetsstycket (på så sätt säkerställer du maxi-
mal säkerhet).
Justera den övre bladstyrningens höjd (48) enligt
nedan:
• Förekapning(såattdenäranpassadtillarbetsstyck-
ets höjd)
• Efter ändring av sågblad eller maskinbord (till
exempel efter byte eller spänning av sågblad eller
justering av maskinbord).
Ratten (49) används för att låsa den övre bladstyrning-
en och dess bladskydd (48). Justera höjd för bladstyr-
ning:Hållibladstyrningenmedvänsterhandochlås
upp ratten (49) för att justera höjden för den övre blad-
styrningen. Lås ratten (49) när justeringen är färdig.

7
Nedre bladskydd (Bild 6)
Det nedre bladskyddet (21) skyddar mot oavsiktlig
kontakt med sågbladet. Avlägsna bladskyddet när du
öppnar den nedre luckan. Sätt tillbaka bladskyddet när
du stänger luckan (det är en säkerhetskomponent). Det
nedre bladskyddet måste alltid vara monterat när du
använder maskinen.
Luckor för bandhjul (Bild 6)
Öppna luckorna (22) när du ska byta blad eller ändra
varvtal. Avlägsna ansamlat sågspån och flytta därefter
remmen på remskivorna för att ändra varvtal. Dessa
luckor är säkerhetsanordningar som täcker rörliga
delar när maskinen används.
Vrid låsen 1/4 varv (använd skruvmejsel) för att
öppna/stänga luckorna.
VIKTIGT:
De två luckorna måste vara stängda när bandsågen
används. Det är förbjudet att starta maskinen med
dessa två luckor öppna.
Bild. 6
13. FUNKTION
VARNING!
Stäng av maskinen, vänta tills sågbladet har stannat
och koppla därefter bort maskinen från strömförsörj-
ning innan du utför justering/underhåll eller byter blad.
FÖRSIKTIGHET!
Försäkra dig om att bandsågen är ordentligt förank-
rad, att maskinbordet är monterat och justerat samt att
bladspänningen är korrekt och att alla säkerhets- och
skyddsanordningar är i perfekt funktionsskick innan du
ansluter bandsågen till strömförsörjning.
Strömbrytare (ON/OFF) (Bild 7)
• Starta=tryckpådengrönaknappen(25).
• Stängaav=tryckpådenrödaknappen(26).
Ett spänningsövervakningsrelä inuti strömbrytaren
stänger av maskinen vid eventuella strömavbrott. Detta
relä förhindrar att maskinen kan startas när strömför-
sörjningen är återupprättad. Tryck på den gröna knap-
pen för att starta om bandsågen om den har stängts av.
Bild. 7
Bladspänning (Bild 8)
VARNING!
Spänn inte sågbladet för hårt – det kan gå av! Om
bladspänningen är för dålig kan sågbladet glida på
drivhjulet.

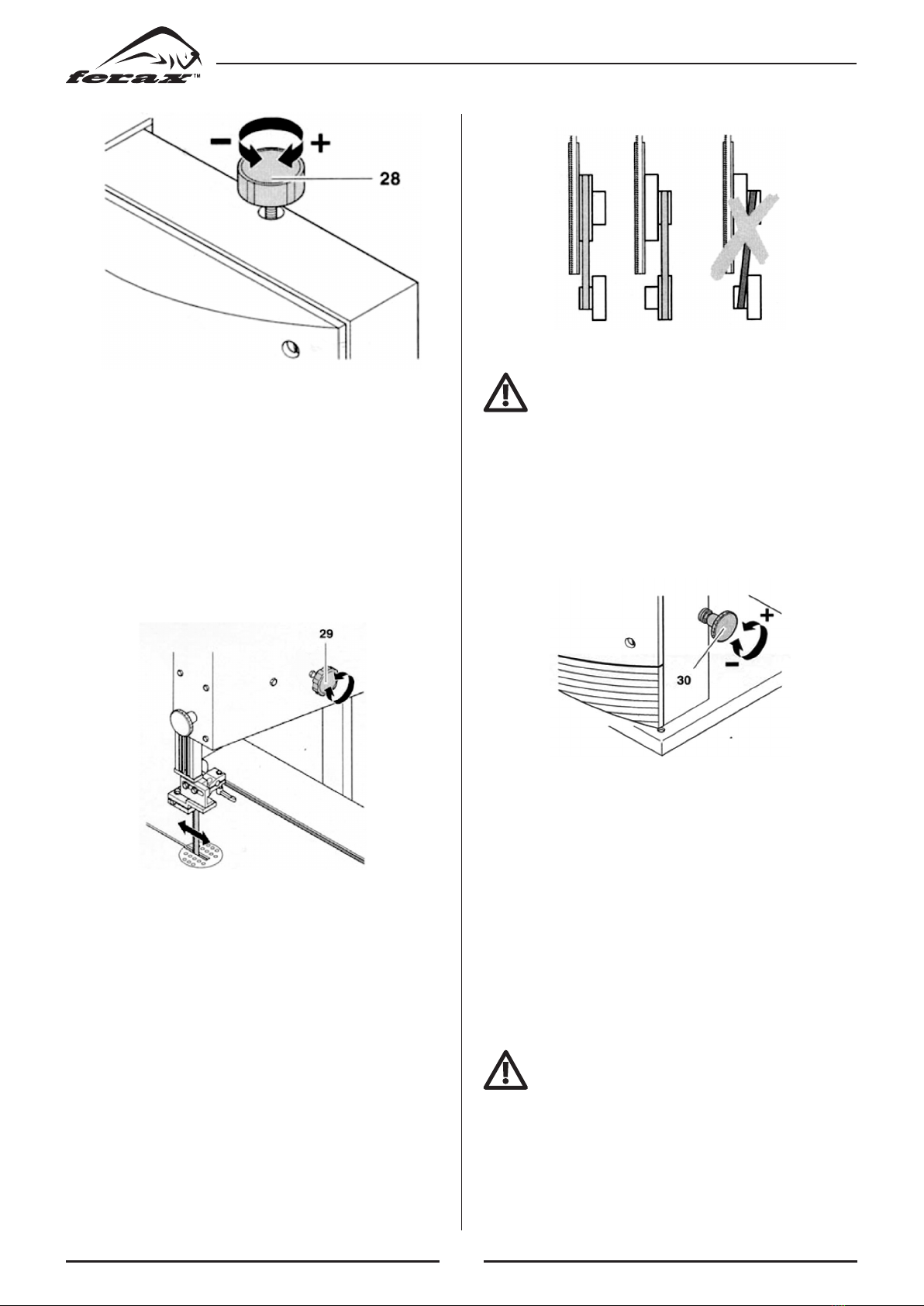

Justera bladspänningen så att du får korrekt inriktning,
effektivitet och livslängd (vilken bladspänningen som
krävs varierar beroende på sågbladets bredd).
• Lyftuppdenövrebladstyrningenhelt.
• Kontrollera bladspänningen genom att trycka på
sågbladet i sidled, mitt emellan maskinbordet och
den övre bladstyrningen (sågbladet ska ge efter cirka
1–2 mm).
• Justerabladspänningenvidbehov:
• tvridratten(28)medursförattökaspänningen
• vridratten(28)motursförattminskaspänningen.

8
Bild. 8
Justeringsratt för bladets läge (Bild 9)
Sågbladet måste vara centrerat på bandhjulets gum-
mibeläggning för att fungera korrekt. Om det inte är
inriktat reglerar du det genom att ändra frihjulets lut-
ning. Justera frihjulets lutning med ratten (29) enligt
följande:
• Vridrattenmedursförattflyttabladetbakåt.
• Vridrattenmotursförattflyttabladetframåt.
Dra åt vingskruven av plast (du hittar den under juster-
ratten) för att låsa lutningen för frihjulet.
Bild. 9
Varvtalsreglering (Bild 5-10)
Bandsågen har två varvtal, som du ställer in genom att
flytta remmen på motorns och bandhjulets remskivor.
Inuti den nedre luckan finns det anvisningar för hur du
ändrar varvtal genom att flytta remmen.
• Öppnadennedreluckan(användskruvmejsel).
• Lossaindikeradeskruvarpåmotorn
• Lossaremmengenomattvridamotornmoturs.
Flytta remmen till önskat läge, spänn den och stäng
den nedre luckan (använd skruvmejsel).
• Litenremskivapåmotor–storremskivapåband-
hjul: bladhastighet 360 m/min (lämpligt för hårda
träsorter och plast).
• Storremskiva påmotor –liten remskivapå band-
hjul: bladhastighet 720 m/min (lämpligt för alla
mjuka träsorter).
Bild. 10
Försiktighet!
Försäkra dig om att remmen inte är snett placerad (den
kan skadas).
Justeringsratt för drivrem (Bild 5)
Justera drivremmens spänning med justervredet (30):
• Vridjustervredetmedursförattminskaspänningen.
• Vridjustervredetmotursförattökaspänningen.
Bild. 5
Justera maskinbordets lutning (Bild 2)
Maskinbordet kan lutas 0–45°. Lossa låsskruven (37),
ställ in önskad lutning för maskinbordet och dra åt med
låsskruven (37).
Längsgående anhåll (Bild 4)
Det längsgående anhållet (33) kan monteras både till
höger och vänster om sågbladet. Ställ in positionen
med skalan, positionera styrningen och lås den genom
att sänka den främre spaken (A).
Kapning
FARA!
Följ nedanstående säkerhetsförordningar vid all typ av
bearbetning (på så sätt reducerar du skaderisken):
• Användpersonligskyddsutrustning
• Sågaettarbetsstyckeåtgången
• Tryck arbetsstycket motmaskinbordet vid sågning
med gering

9
• Tryck inte mot sågbladets sida (dess hastighet
sänks)
• Användalltidnedanangivnahjälpmedelvidbehov:
• En inmatare (om avståndet mellan längsgående
anhåll och sågblad är mindre än eller lika med
120 mm)
• Enstödytaförlångaarbetsstycken(omdessaris-
kerar att falla av maskinbordet när de har kapats)
• Ettdammutsug
• Enlämpligfastspänningsanordning(somförhin-
drar att arbetsstycket roterar runt sin egen axel)
• En vinkelhylla med lämpliga stopp som förhin-
drar att arbetsstycket böjs).
Använd en korrekt arbetsställning när du använder
maskinen (sågbladets tänder ska peka mot operatören
och nedåt).
Stapla inte arbetsstycken på varandra vid kapning. De
kan fastna i bladet och orsaka farliga situationer för
operatören. Spänn inte fast arbetsstycken med rep,
snören, sladdar eller vajrar och kapa inte arbetsstycken
som innehåller dessa material.
• Försäkradigomattsågbladochskyddsanordningar
är i perfekt skick.
• Justeramaskinbordetslutningvidbehov.
• Ställinlängsgåendeanhållfördenkapningsomska
utföras (eller ställ in annat stöd för den detalj som
ska kapas).
• Positioneraochlåsdenövrebladstyrningen 3mm
ovanför arbetsstycket.
• Ställinbladhastighet.
• Provmataettarbetsstyckepåmaskinbordetinnandu
påbörjar kapning med maskinen startad.
• Anslutbandsågentillnätspänningochstartaden.
• Placeraarbetsstycketpåmaskinbordet.
• Kapaettarbetsstyckeåtgången.
När du har avslutat arbetet stänger du av maskinen,
kopplar bort den från nätspänning och rengör den.
14. MONTERA OCH JUSTERA BLAD

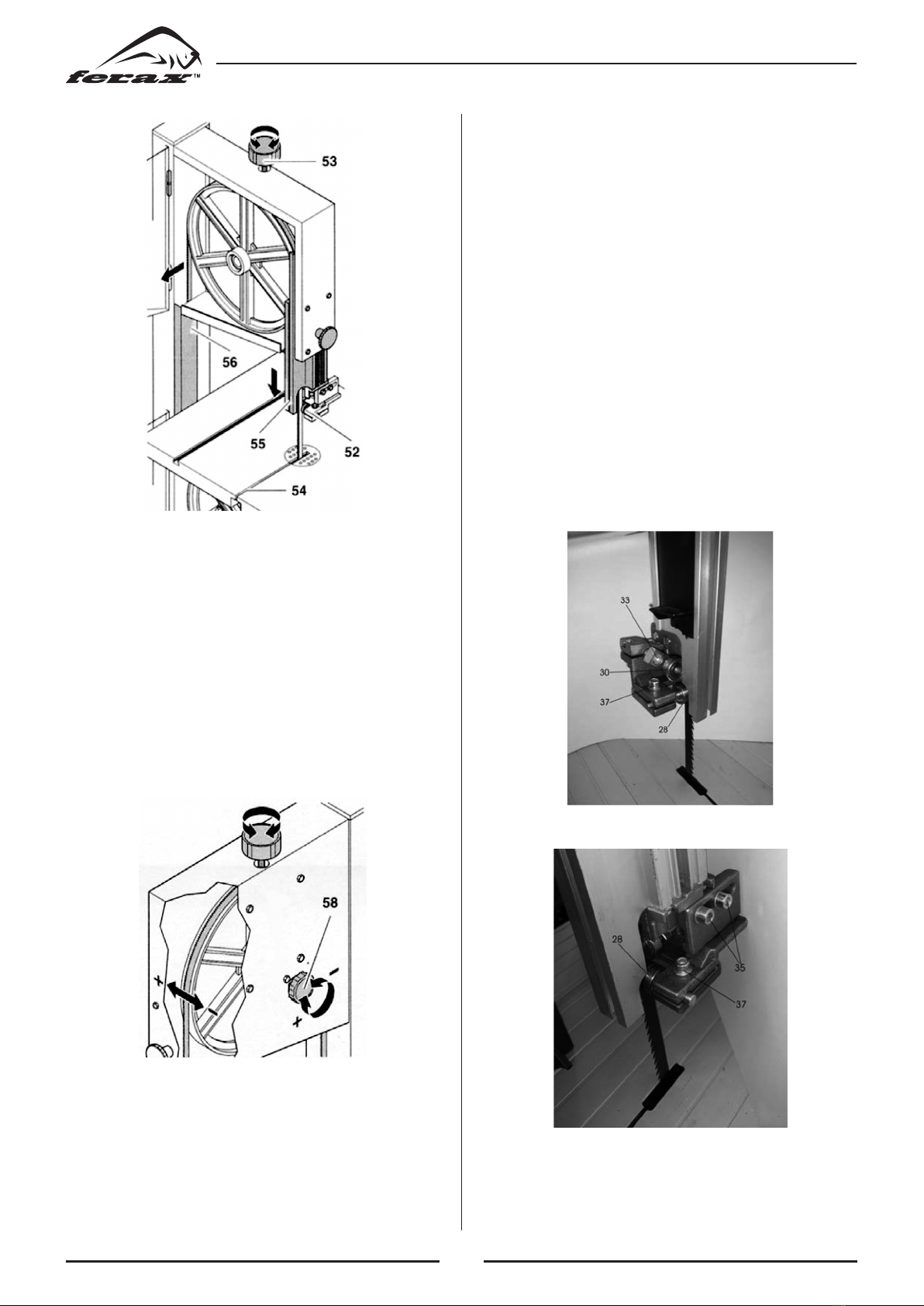

Byta sågblad (Bild 11–12)
FARA!
Stäng av maskinen, vänta tills sågbladet har stannat
och koppla därefter bort maskinen från strömförsörj-
ning innan du utför justering/underhåll eller byter blad.
FARA!
Sågbladet utgör en skaderisk även när det inte är i
drift. Använd skyddshandskar när du byter sågblad.
Försäkra dig om att du använder lämpliga blad.
• Lossa de fyra vingmuttrarna (50) och avlägsna
skenan till längsgående anhåll (51).
• Öppnabådaluckorna(användskruvmejsel).
• Ställ in den övre bladstyrningen (52) i dess nedre
läge.
• Vridpåjusterratten(53)tillssågbladetlossnar.
• Avlägsna sågbladet och för ut det genom hålet i
maskinbordet samt i övre och nedre bladstyrningar.
• Sättiettnyttblad.Kontrolleraattbladetärkorrekt
placerat (tänderna ska peka mot operatören och
nedåt).
• Positionerabladetimittenavbandhjulensgummi-
beläggning.
• Vridspänningsrattenmedursförattspännasågbla-
det.
• Stängbådaluckorna.
• Avslutamedföljande:
• justerasågbladetvidbehov
• justerabladstyrningarna
• startabladetochlåtdetgåiminstenminut
• stängavmaskinen,drautstickproppenfrånvägg-
uttaget och kontrollera bladstyrningarnas inställ-
ning
Bild. 11

10
Bild. 12
Justera sågblad (Bild 13)
Sågbladet måste vara perfekt centrerat på bandhjulets
gummibeläggning. Om så inte är fallet, ändrar du fri-
hjulets lutning enligt nedanstående anvisningar:
• Lossalåsmuttern(57).
• Skruvapåjusterskruven(58):
• Skruva justerskruven (58) medurs om sågbladet
rör sig framåt.
• Skruva justerskruven (58) moturs om sågbladet
rör sig bakåt.
• Draåtlåsmuttern(57).
Bild. 13
15. JUSTERAÖVREBLADSTYRNING
(BILD 14–15)
Den övre bladstyrningen består av följande:
• Ettstödlager(30)(bild14)somstöderbladetsrygg
• Tvåhjul(28)(bild14)somstyrbladetisidled.
Stödlager och sidohjul måste justeras varje gång bladet
byts eller justeras.
OBS! Kontrollera regelbundet att hjulen inte är slitna
(byt båda samtidigt om ett eller båda är slitna).
• Lossa skruven (33) (bild 14) för att frigöra stöd-
lagret (30) och reglera avståndet mellan stödlager
och sågblad (max. 0,5 mm).
• Draåtskruven(33).
• Lossaskruven(35)(bild15).
• Flyttastödet(36)såatthjulen(28)ärcirka1mm
bakom tandbotten.
• Draåtskruven(35)ordentligt
• Lossaskruvarna(37).
• Fördetvåhjulen(28)motsågbladettillsdekommer
i kontakt med det (inte så hårt att sågbladet fastnar).
• Draåtskruvarna(37).
• Roteradetövrehjuletmedursförhandsåatthjulen
är korrekt placerade (de ska ligga an lätt mot sågbla-
det).
Bild. 14
Bild. 15

11
16. JUSTERA NEDRE
BLADSTYRNING (BILD 16)
Den nedre bladstyrningen består av följande:

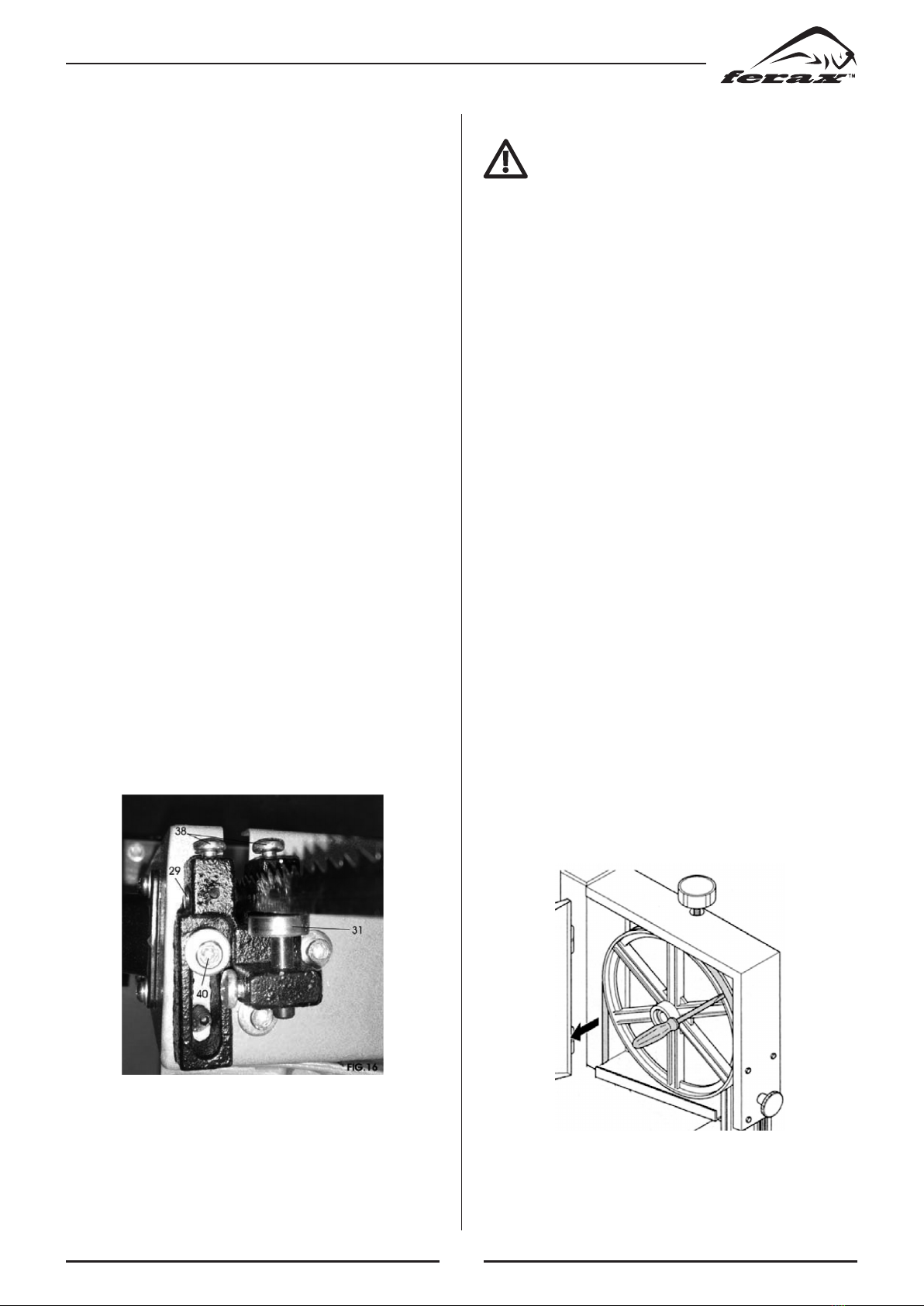

• Ettstödlager(31)(bild16)somstöderbladetsrygg
• Tvåhjul(29)(bild16)somstyrbladetisidled.
Stödlager och sidohjul måste justeras varje gång bladet
byts eller justeras.
OBS! Kontrollera regelbundet att hjulen inte är
slitna (byt båda samtidigt om ett eller båda är
slitna).
• Demonteramaskinbordet(7)(bild1).
• Flyttabladskyddet(34)bakåt.
• Justering av nedre stödlager utförs på samma sätt
som för övre stödlager.
• De två stiften (29) stöder sågbladet endast under
kapning.Närmaskinenarbetarobelastadfårsågbla-
det inte ta i kullagren.
• Lossaskruven(40).
• Flyttastödettillsstiften(29)ärcirka1mmbakom
tandbotten. Dra åt skruven (40) ordentligt.
• Lossaskruvarna(38).
• Fördetvåstiften(29)tillsdekommerikontaktmed
sågbladet (inte så hårt att sågbladet fastnar).
• Draåtskruvarna(38).
• Rotera det övre hjulet (7) medurs för hand så att
hjulen är korrekt placerade (de ska ligga an lätt mot
sågbladet).
• Stängbladskyddet(34)närduärfärdigmedjuste-
ringen.
Bild. 16
17. UNDERHÅLL
FARA!
Stäng av maskinen, vänta tills sågbladet har stannat
och koppla därefter bort maskinen från strömförsörj-
ning innan du utför justering/underhåll eller byter blad.
Allmänt
Kontakta omedelbart behörig tekniker om du upptäck-
er skada på skyddsanordningar eller andra problem vid
bearbetning eller kontroll av maskinen.
Kontrollera före användning att skydd och säkerhets-
anordningar fungerar perfekt. Avlägsna damm och
spånor från maskinen efter varje användningstillfälle.
Använd inte thinner för att rengöra plastdetaljer (de
flesta plaster skadas av thinner). Avlägsna orenheter,
damm etc. med en ren trasa.
Öppna luckorna regelbundet och avlägsna sågspån
som ansamlats inuti maskinen. Rengör också ventila-
tionsöppningarna på motorn.
Försäkra dig om att skyddslocket rör sig obehindrat.
Kontrollera remmens spänning och skick regelbundet.
Kontrollera skicket för bandhjulens beläggning regel-
bundet.
Kontrollera bordinsatsens skick regelbundet.
Byta bandhjulens beläggning (Bild 17)
Kontrollera regelbundet beläggningen på bandhjulen
(byt beläggningarna på båda bandhjulen om en eller
båda beläggningarna är slitna):
• Avlägsnasågbladet(seovanståendeavsnitt)
• Förinspetsenpåenlitenskruvmejselunderbelägg-
ningen och avlägsna den
• Monteranybeläggningochinstalleradäreftersåg-
bladet.
Bild. 17

12
Byta bordinsats
Byt bordinsatsen när hålet där bladet passerar är ska-
dat.
• Avlägsnabordinsatsen(80)frånmaskinbordet(tryck
av den underifrån).
• Sättiennybordinsats.
18. FELFUNKTION
FARA!
Utför nedanstående innan du utför någon uppgift efter
felfunktion:
• Stängavmaskinen.
• Drautstickproppenfrånvägguttaget.
• Väntatillssågbladetstannar.
Sätt tillbaka alla säkerhetsanordningar efter att du
har utfört ingrepp på maskinen. Kontrollera att
säkerhetsanordningarna fungerar korrekt innan du
använder maskinen igen.
Motorn startar inte
Spänningsövervakningsreläet har lösts ut på grund av
eventuellt spänningsfall.
• Startaommaskinen.
Ingen spänningsmatning:
• Kontrollerasladd,vägguttagochströmbrytare.
Sågbladet vandrar bort från kaplinjen eller rör
sig ur sitt läge.
Sågbladet är inte korrekt centrerat på drivhjulet
• Justeralutningenförfrihjulet(seavsnittJustervred).
Sågbladet har gått av
Fel bladspänning:
• Justerabladspänningen(seavsnittBladspänning)
För högt skärtryck:
• Minskatrycketmotsågbladet.
Fel typ av sågblad:
• Bytsågbladet(seavsnittBytasågblad):
Använd fintandat sågblad för tunna arbetsstycken.
Använd grovtandat sågblad för grövre arbetsstyck-
en.
Sågbladet går sönder
För högt skärtryck:
• Tryckinteisidledpåsågbladet.
Sågbladet stannar
För högt skärtryck:
• Minskaskärtrycketpåarbetsstycket.
• Kontrollerasågbladetsskärpaochtyp.
Maskinvibrationer:
Otillräcklig fastsättning:
• Förankra bandsågen ordentligt i golvet (se avsnitt
Förankring av bandsåg) Maskinbordet sitter löst:
• Monteramaskinbordetochförankradet(seavsnitt
Montera maskinbord)
Motorn sitter löst:
• Kontrollera att låsskruvarna är ordentligt åtdragna
(dra åt dem vid behov).
Dammstosen är igensatt
Inget dammutsug är anslutet eller dammstosen är för
liten.
• Anslutdammutsugellerökasugkraften(lufthastig-
het≥20
• m/sviddammutsugetskoppling).

13
NORSK
Oversettelse av den opprinnelige instruksjonene
INNHOLDSFORTEGNELSE
1. Sikkerhetsanvisninger......................................13
2. Generelle sikkerhetsanvisninger......................13
3. Sikkerhetsanvisninger for båndsager...............14
4. Miljøvern .........................................................15
5. Symboler..........................................................15
6. Elektrisk tilkobling ..........................................15
7. Anbefalt bruk...................................................16
8. Tekniske data...................................................16
9. Støynivå ...........................................................16
10. Ta av emballasje ..............................................16
11. Montere sagblad...............................................17
12. Bladbeskyttelse ................................................18
13. Funksjon...........................................................19
14. Montere og justere blad ...................................21
15. Justere øvre bladstyring...................................22
16. Justere nedre bladstyring .................................23
17. Vedlikehold......................................................23
18. Feilfunksjon .....................................................24
Reservedelsliste......................................................114
EU overensstemmelsedeklarasjon .........................117
1. SIKKERHETSANVISNINGER
ADVARSEL!
Bortsett fra å følge anvisningene i denne bruksanvis-
ningen må du ved bruk av elektrisk utstyr alltid følge
alle sikkerhetsanvisninger (på den måten forhindrer du
risikoen for brann, elektrisk støt og personskade).
Les denne bruksanvisningen før du bruker produktet,
og oppbevar den på et sikkert sted for fremtidig bruk.
Arbeider med elektriske maskiner kan være farlig
hvis angitte sikkerhetstiltak ikke respekteres. Bruk
av verktøy er – som bruk av elektriske maskiner med
bevegelige deler – forbundet med risiko. Hvis du
bruker maskinen i henhold til anvisningene i denne
bruksanvisningen og arbeider fornuftig, følger alle for-
ordninger og bruker egnet personlig verneutstyr, kan
du redusere faren for ulykker. De resterende risikoer
som finnes er relatert til:
• Direkte eller indirekte kontakt med spenningsfø-
rende deler (fare for elektrisk støt)
• Skade som oppstår ved kontakt med bevegelige
deler
• Skadesomoppstårvedkontaktmedskarpedeler
• Skadesomoppstårpågrunnavatverktøydelereller
bearbeidet materiale fyker rundt
• Skadesomoppstårpågrunnavstøy
Risikoen for at en farlig situasjon oppstår kan redu-
seres med hjelp av maskinens sikkerhetsutstyr (f.eks.
vern, bladbeskyttelse, fastspenning og stopp) samt
ved bruk av personlig verneutstyr som vernebriller,
ansiktsmaske, ørepropper, vernesko og hansker. Ikke
engang de beste verneanordninger kan beskytte deg fra
de farer som oppstår hvis du ikke bruker sunn fornuft
og forsiktighet i arbeidet. Bruk alltid sunn fornuft
og følg alltid nødvendige sikkerhetstiltak. Utfør kun
arbeid som du anser å være sikker å utføre. IKKE
GLEM at alle er ansvarlige for sin egen sikkerhet.
Dette verktøyet er beregnet for en viss type bruk. Vi
anbefaler at du ikke modifiserer det for å tilpasse det
for bruk på annen måte enn det er beregnet for. Bruk
ikke maskinen hvis du er i tvil om hva som gjelder.
Kontakt oss så hjelper vi deg.
2. GENERELLE
SIKKERHETSANVISNINGER
• Forsikre deg om at arbeidsplassen er rengjort.
Mange gjenstander på arbeidsplassen betyr økt
risiko for personskade.
• Bruk ikke maskinen i lokaler der det foreligger
farlig miljø. Eksponere ikke maskinen for regn og
bruk den ikke i fuktig miljø (Fare for elektrisk støt).
Forsikre deg om at arbeidsplassen har tilstrekkelig
med belysning. Bruk ikke maskinen nær gass eller
lett antennelige emner.
• Koble til støvavsug. Koble til og bruk støvavsug
hvis maskinen er utstyrt for det.
• Laikkeuvedkommende(voksnesombarn)komme
i nærheten av maskinen. Alle uvedkommende må
holdes på behørig avstand fra arbeidsplassen.
• Fareforelektriskstøt!Værforsiktig!Unngåkontakt
med jordete flater.
• Håndterenettkabelenmedforsiktighet.Trekkikkei
strømkabelen når du kobler den ut fra strømuttaket.
Forhindre at strømkabelen kommer i kontakt med
varme, olje og skarpe kanter.
• Brukskjøtekabelsomerberegnetforutendørsbruk.
Bruk skjøtekabel som er beregnet for utendørs bruk
(se merking på skjøtekabelen) når maskinen brukes
utendørs.
• Vær forsiktig! Vær konsentrert på det arbeidet du
utfører og bruk sunn fornuft. Bruk ikke maskinen
hvis du er trett.
• Brukikkemaskinenhvisduhartattmedisin,alko-
hol eller narkotiske stoffer.
• UnngåufrivilligstartavmaskinenForsikredegom
at maskinen er avstengt (strømbryter på OFF) før du

14
setter stikkontakten i vegguttaket.
• BrukegnedearbeidsklærBrukikkeklesplaggmed
løst hengende ermer eller smykker som kan sette
seg fast i bevegelige deler. Vi anbefaler at du bruker
sklisikre sko når maskinen brukes utendørs. Sett opp
eller dekk til langt hår med hårnett eller annet egnet
hodeplagg.
• Brukalltidpersonligverneutstyr:brukvernebriller
og åndedrettsvern hvis bearbeidingen genererer støv
eller sagspon. Bruk hørselsvern i miljøer der det
er støy. Bruk hansker når du håndterer deler med
skarpe kanter.
• Ståalltidstødignårdubrukermaskinen.
• Spøreksperterellerrutinertpersonellhvisdeternoe
du er usikker på.
• Tabortalleverktøyduikkebrukerframaskinbor-
det. Plasser verktøyet du ikke bruker på et tørt og
avlåst sted, utenfor barns rekkevidde.
• Utsett ikke maskinen for stor belastning. Når du
kapper med beregnet kappetrykk får du bedre slutt-
resultat og sikrere bruk.
• Brukegnetverktøy.Brukikkesmåverktøyfortøff
bearbeiding. Bruk f.eks. ikke sirkelsag for å kappe
greiner eller stubber.
• Lås fast arbeidsstykket. Bruk (hvis mulig) skrut-
vinge eller lignende for å spenne fast arbeidsstykket
(det er mye sikrere enn å holde i det med hendene).
• Forsikredegomatalle verktøyeriperfektstand.
Rene og skarpe verktøy gir bedre resultat og sikrere
bruk. Følg anvisningene for smøring og bytte av
tilbehør. Kontrollere strømkabelen regelmessig (bytt
den ut hvis den er skadet). Forsikre deg om at hånd-
tak og håndgrep er tørre, rene og uten fett og olje.
• Koble ut verktøyet fra strømforsyningen når det
ikke brukes, før vedlikehold startes og ved bytte av
tilbehør eller verktøy (f.eks. blad, bor, freser etc.).
• Ta bort alle nøkler fra maskinbordet. Kontrollere
alltid at alle nøkler er tatt bort før du starter arbeidet.
• Forsikredegomatverktøyetikkeerskadet.Forsikre
deg, før du starter maskinen, om at ingen sikkerhets-
anordninger eller andre komponenter er skadet (hvis
de er det så fungerer ikke maskinen som den skal).
Kontroller at alle bevegelige deler er korrekt festet,
at de ikke rister eller er skadet. Kontroller at alt
som kan påvirke maskinens funksjoner er i korrekt
stand. Alle vern eller komponenter som er skadet
må repareres eller byttes (kontakt forhandler). Bruk
maskinen kun hvis strømbryteren fungerer riktig.
• Bruk maskinen, verktøy og tilbehør i henhold til
angivelsene i denne bruksanvisningen. Ved annen
type bruk eller ved bruk av andre typer komponenter
kan det oppstå fare for operatøren.
• Maskinen får kun repareres av godkjent tekniker.
Dette verktøyet oppfyller nasjonale sikkerhetsregler.
Maskinen får kun repareres av godkjent tekniker
som bruker originaldeler (ellers kan det oppstå far-
lige situasjoner for operatøren).
3. SIKKERHETSANVISNINGER FOR
BÅNDSAGER
• Koblebortbåndsagenfravegguttaketførreparasjon,
vedlikehold eller rengjøring samt før du bytter blad.
• BRUKbåndsagenførstnårdenerkomplettmontert
og installert i samsvar med denne bruksanvisningen.
• Start båndsagen først etter at alle gjenstander
(verktøy, avfall etc.) er fjernet fra maskinbordet.
• Ikke start båndsagen med bladet i kontakt med
arbeidsstykket.
• Startbåndsagenførstetteratduharsikretatbegge
lukene er stengt.
• Senkdenøvrebladstyringentilrettovenforarbeids-
stykket.
• Kontrolleratbladstyringenogstøttelagererkorrekt
justert.
• Forsikredegomatbladeterkorrektspentogatten-
nene peker nedover.
• Kontrolleratbladetsdimensjonogtypeerberegnet
for det arbeidsstykket som skal kappes.
• Ikkeforsøkåkappeetarbeidsstykkesomerujevn,
uten egnet støtte.
• Trykk arbeidsstykket hardt mot bordet og mat det
sakte fremover.
• Slåavmaskinenhvisdenikkeklareråkappeigjen-
nom hele arbeidsstykket.
• Slåavbåndsagenfør dufjerneravfall framaskin-
bordet, eller forsøker å løsne et arbeidsstykke som
har satt seg fast.
• Ikkekapparbeidsstykkersomerforsmåforåsettes
skikkelig fast.
• Kappfasetternårduskalkappebuedeflater.
• Ikke utfør innstilling, montering eller justering på
maskinbordet når båndsagen er startet.
• Hold alltid hender og fingre på sikker avstand fra
bladet.
• Brukalltidvernebriller.
• Unngå arbeidsstillinger det det finnes fare for at
hendene glipper og kommer i kontakt med bladet.
• Koble ut maskinen fra strømforsyningen, rengjør
maskinbordet og senk det øvre vernedekselet når du
har arbeidet ferdig. Løsne bladets spenning hvis du
ikke skal bruke maskinen på en stund.
• Erstattdelersommanglerellersomerskadet.Bruk
båndsagen kun hvis alle deler fungerer korrekt.
• Kontrollerregelmessigatnettkabelenikkeerskadet
(lever maskinen umiddelbart inn til reparasjon på
et godkjent verksted hvis nettkabelen er skadet).
Kontrollere skjøtekabelen regelmessig (bytt den ut
hvis den er skadet).

15
4. MILJØVERN
Brukerinformasjon
Følg anvisninger under ved implementering av direktiv
2011/65/EU og 2012/19/EU når det gjelder redusering
av farlige emner i elektriske og elektroniske apparater
samt avfallshåndtering:
• Etsymbolmedoverkryssetavfallsdunkpåapparatet
eller forpakningen indikerer at produktet ikke får
avfallshåndteres som husholdningsavfall når den
skal kastes.
• Brukeren må levere inn apparatet til en godkjent
gjenvinningstasjon for elektriske og elektroniske
produkter når dette ikke virker lenger, eller leveres
inn til forhandleren når den skal kasseres.
• Leverer du inn apparatet til en gjenvinningstasjon
for gjenvinning eller miljøvennlig destruering bidrar
du til å minimere uønsket negative miljøeffekter
samt til å forenkle gjenvinning og/eller resirkulering
av de materialer som apparatet er laget av.
ADVARSEL!
Ulovlig avfallshåndtering av dette produktet er straff-
bart i henhold til loven.
5.SYMBOLER
Følgende symboler kan forekomme på maskinen eller
i denne bruksanvisningen.
Bruk alltid vernebriller for å unngå sprut i
øynene når du bruker maskinen.
Les og forsikre deg om at du har forstått
bruksanvisningen før du bruker maskinen.
Bruk alltid ansiktsmaske hvis det dannes støv
ved bearbeiding.
Bruk alltid hørselsvern når du bruker maski-
nen.
Dette produktet er CE-merket.
Serienummer/produksjonsår
6. ELEKTRISK TILKOBLING
Elektriske tilkoblinger
Koble maskinen til nettspenning (230 VAC, 50 Hz)
utstyrt med jord. Forsikre deg om at nettspenningen er
i overensstemmelse med overstående, at den er beskyt-
tet med differensialbryter og magnettermisk bryter,
samt at den er korrekt jordet. Kontroller at nettspen-
ningen er korrekt hvis du ikke får startet maskinen når
den er koblet til et vegguttak.
Koble maskinen til nettspenning med skjøtekabel.
Jordingsanvisninger
Jordet vegguttak
Jordledning
Maskinens
stikkontakt
Hvis verktøyet ikke fungerer korrekt eller om det
oppstår kortslutning fungerer jordingssystemet som
beskyttelse (det har lavere motstand og leder bort spen-
ningen, som betyr at faren for elektrisk støt minsker).
Denne maskinen har en stikkontakt som nettkabelen
eller skjøtekabelen kan kobles til. Disse skal så kobles
til et, i henhold til nasjonale standarder og forord-
ninger, korrekt installert og jordet vegguttak. Forsikre
deg om at jordingssystemet er i god stand og at stik-
kontakten beskyttes med differensialbryter og magnet-
termisk bryter.
Ikkemodifisermaskinensstikkontakt.Hvisstikkontak-
ten ikke passer i vegguttaket må en annen stikkontakt
installeres (dette arbeidet får kun utføres av autorisert
elektriker).Hvis jordlederen ikke er korrekt tilkoblet
finnes det fare for at elektrisk støt oppstår. Jordlederen
er ledningen med grønn isolering (med eller uten gul
linje). Ikke koble jordlederen til en koblingssplint for
lavspenning om nettkabelen skal repareres eller byttes.
Kontakt behørig elektriker eller vedlikeholdsansvarlig
person hvis du ikke har forstått eller er i tvil om anvis-
ningene når det gjelder jording.
Skadet nettkabel må byttes ut av godkjent elektriker.
Ikke start maskinen hvis nettkabelen er skadet.
Denne maskinen er utstyrt med en stikkontakt som skal
kobles til et egnet vegguttak.
Skjøtekabler
Bruk kun jordet skjøtekabler med jordet stikkontakt.
Koble denne kun til jordet vegguttak. Bruk skjøtekon-
takt (med tverrsnittareal som tåler å levere den strøm-
styrken som verktøyet trenger) når det er lang avstand
fradetelektriskeverktøyettilstrømforsyningen.Hvis
skjøtekabelen har for liten tverrsnittareal kan følgende

16
bli spenningsfall, som kan forårsake overoppheting og
spenningstap. Bruk kun CE-merket skjøtekabel.
Lengde for skjøtekabel: opp til 15 meter.
Tverrsnittareal for ledning: 3 x 2.5 mm²
Kontroller skjøtekabel før du bruker den at den ikke
har uisolert leder og at isoleringen ikke har sprekk eller
er slitt. Reparer og bytt kabelen hvis den er skadet eller
slitt.
ADVARSEL!
Plasser skjøtekabelen på sikker avstand fra arbeids-
området (ellers finnes det risiko for at den kan komme
i kontakt med arbeidsstykket, verktøyet eller andre
maskindeler og utgjøre en fare).
ADVARSEL!
Forsikre deg om at barn ikke befinner seg i nærheten
av verktøyet
7. ANBEFALT BRUK
Denne båndsagen er beregnet for kapping og saging
med gjæring av arbeidsstykker av plast og tre. Maks.
kappehøyde er 170 mm (med maskinbord innstilt på
0°).
Maskinbordet kan vinkles maks. 45°.
8. TEKNISKE DATA
Motoreffekt ....................................................... 750 W
Spenning og frekvens .............................230V,50Hz
Bladhastighet....................................... 360/720 m/min
Bladlengde.................................. ..................2240 mm
Bladbredde................................... ................. 6-15 mm
Åpningoverbord............................................330 mm
Maks. kappehøyde ..........................................170 mm
Gjæring av maskinbord......................................0–45°
Maskinbordets mål................................ 500× 400 mm
Vekt.....................................................................58 kg
9. STØYNIVÅ
Apparatets oppmålte støynivå i henhold til standard
EN3744ogEN11201:
• Lyddtrykksnivå ..........................LpA = 77,4 dB(A)
(belastet)
• Lydeffektsnivå .......................... LWA = 90,4 dB(A)
(ubelastet)
• Målesikkerhet ............................................K = 3 dB
Vi anbefaler at du bruker hørselsvern.
Båndsagens støykilder er motoren og dens kjølesys-
tem, bladet og det materialet som kappes.
Vi anbefaler at du kontrollerer motoren, kjølesystemet
og vifteåpninger. Vi anbefaler at du bruker korrekt
type sagblad (sagbladtype som angir lavt støynivå) og
at du forsikrer deg om at sagbladet alltid er i god stand
samt at arbeidsstykket er satt fast skikkelig.
Oppmålte støynivåer er emisjonsnivåer, som betyr
at de ikke nødvendigvis tilsvarer det riktige arbeids-
nivået. Selv om det finnes sammenheng mellom
emisjonsnivå og eksponeringsnivå kan det foregående
ikke brukes for å fastsette sikkert om andre tiltak er
nødvendig. Faktorer som kan påvirke det faktiske
eksponeringsnivået som operatøren utsettes for er
f.eks. eksponeringstid, miljøforhold og andre støykil-
der (f.eks. antall maskiner i nærheten). Tillatt ekspo-
neringsnivå kan også variere fra land til land. Med
denne informasjonen kan maskinens brukere imidlertid
enklere bedømme eventuelle risikoer.
10. TA AV EMBALLASJE
Båndsagen leveres komplett i en forpakning. Løsne
sagen og alle dens komponenter forsiktig fra forpak-
ningen og forsikre deg om at ingenting er skadet eller
mangler.
Bruk ikke eventuelle feil eller skadede komponenter
(disse kan påvirke maskinens funksjoner og sikkerhet
negativt). Kontakt forhandleren for informasjon om
erstatningskomponenter.
For at sagen skal fungere skikkelig må alle maskinens
komponenter monteres korrekt (se beskrivelse under i
dette dokumentet).
Vi anbefaler at du leser monteringsanvisningene nøye
og følger dem til punkt og prikke. Bildet under viser
båndsagen og alle komponenter som følger med i leve-
ransen.
Liste over medfølgende komponenter:
• Båndsagmedblad(montert)
• Etmaskinbord
• Enuttrekkbarskinneforlangsgåendeanlegg
• Etlangsgåendeanlegg
• Enstussfortilkoblingavstøvavsug
• Eninnmater
• Fireben
• Åttestag
• Muttereogskruer
