EN
ROTARY HAMMER DRILL
Thank you for buying this FERM product. By
doing so you now have an excellent product,
delivered by one of Europe’s leading suppliers.
All products delivered to you by Ferm are
manufactured according to the highest standards
of performance and safety. As part of our
philosophy we also provide an excellent customer
service, backed by our comprehensive warranty.
We hope you will enjoy using this product for
many years to come.
1. SAFETY WARNINGS
WARNING
Read the enclosed safety warnings,
the additional safety warnings and
the instructions. Failure to follow the safety
warnings and the instructions may result in
Save the
safety warnings and the instructions for future
reference.
The following symbols are used in the user
manual or on the product:
Read the user manual.
Denotes risk of personal injury, loss of life
or damage to the tool in case of non-
observance of the instructions in this
manual.
Risk of electric shock
Immediately remove the mains plug from
the mains if the mains cable becomes
damaged and during cleaning and
maintenance.
Always wear eye protection!
Wear hearing protection.
Wear safety gloves.
Do not dispose of the product in
unsuitable containers.
The product is in accordance with the
applicable safety standards in the
European directives.
Additional safety warnings for rotary
hammers
a) Wear ear protectors. Exposure to noise can
cause hearing loss.
b) Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
c) Hold power tool by insulated gripping
surfaces, when performing an operation
where the cutting accessory may contact
hidden wiring or its own cord. Cutting
accessory contacting a “live” wire may make
exposed metal parts of the power tool “live”
and could give the operator an electric shock.
Electrical safety
When using electric machines always observe the
safety regulations applicable in your country to
reduce the risk of fire, electric shock and personal
injury. Read the following safety instructions and
also the enclosed safety instructions.
Always check that the voltage of the
power supply corresponds to the voltage
on the rating plate label.
Class II machine - Double insulation - You
don’t need any earthed plug.
If operating a power tool in a damp location is
unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk
of electric shock.
Replacement of power cords or plugs
If the supply cord is damaged, it must be replaced
by the manufacturer, its service agent or similarly
qualified persons in order to avoid a hazard.

5
EN
Mains plug replacement (UK only)
If the moulded 3-pin plug attached to the unit is
damaged and needs replacing, it is important
that it is correctly destroyed and replaced by

the following wiring instructions are followed.
The wires in the mains cable are coloured in
accordance with the following code:
   
  
As the colours of the wires in the mains cable
of the unit may not correspond to the coloured
markings identifying the terminals in the plug,
proceed as follows:
 
connected to the terminal which is marked
with the letter N or coloured black.
 
connected to the terminal which is marked
with the letter L or coloured red.
Use of extension leads
Only ever use approved extension leads that are
suitable for the power rating of the machine. The
minimum core thickness is 1.5 mm2. Whenever
using a reel extension lead, always fully unroll the
lead.
Immediately switch off the machine when:
 
 
mains lead damage.
 
 
2. MACHINE INFORMATION
Intended use
This rotary hammer is intended for drilling holes
in masonry such as brick, concrete and similar
material. Furthermore, the machine can be used
as a demolition hammer in combination with the
SDS cold chisels provided. The machine is on no
account intended for other purposes.
Not suitable for construction site usage
Technical specifications
Mains voltage 230 V ~
Mains frequency 50 Hz
Power input 1500 W
No-load speed 0-950 /min
Impact rate 0-4400 /min
Max. Drill diameter
-Concrete
-Steel
-Wood
Ø 32 mm
Ø 13 mm
Ø 42 mm
Weight 5.2 kg
Sound pressure (LPA)92.7dB(A) K=3 dB(A)
Acoustic power (LWA)103.7dB(A) K=3 dB(A)
Vibration
Hammer drilling concrete ah,HD 17.360m/s2K=1.5m/s2
Chiseling ah,Cheq 13.334 m/s2K=1.5m/s2
Vibration level
The vibration emission level stated in this
instruction manual has been measured in
accordance with a standardized test given in
EN60745. It may be used to compare one tool
with another and as a preliminary assessment of
exposure to vibration when using the tool for the
applications mentioned.
 
different or poorly maintained accessories,
may significantly increase the exposure level.
 
when it is running but not actually doing the
job, may significantly reduce the exposure
level.
Protect yourself against the effects of vibration by
maintaining the tool and its accessories, keeping
your hands warm and organizing your work
patterns.

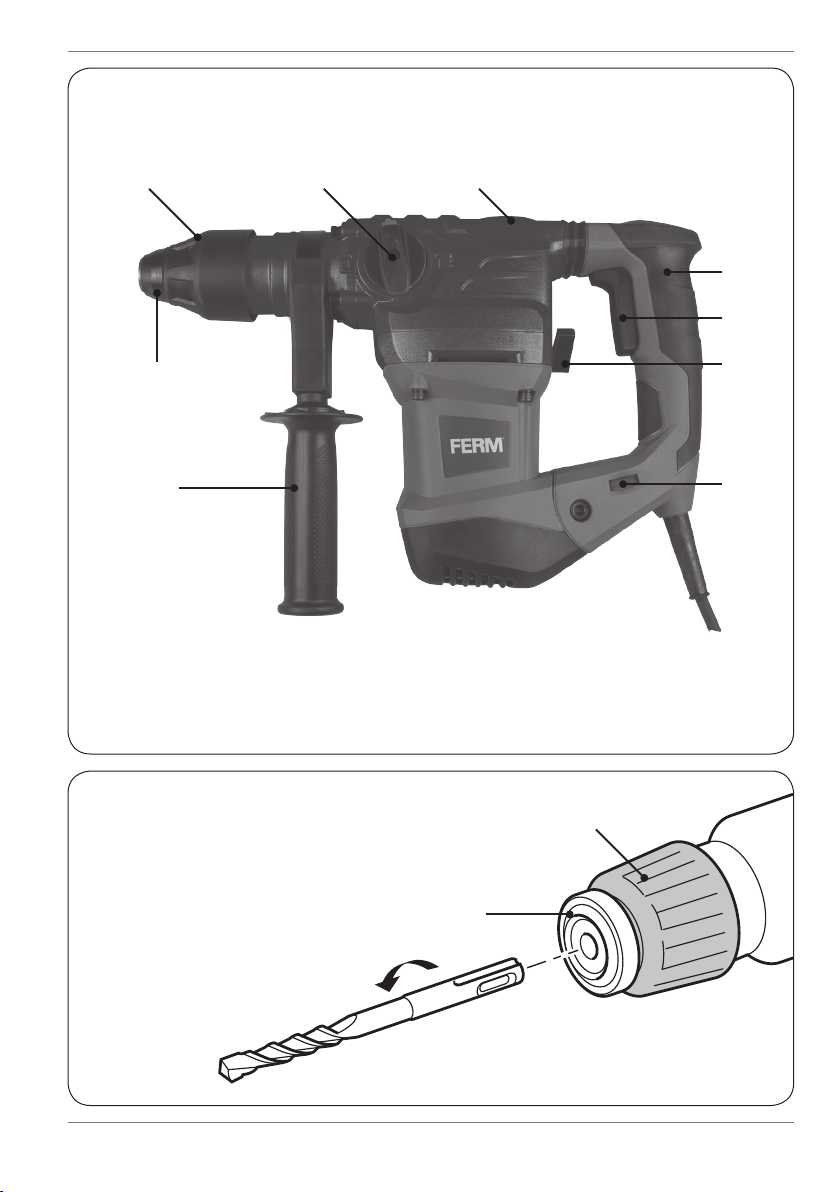

Description
The numbers in the text refer to the diagrams on
pages 2-3
Fig. A
 
2. Drill selection switch
3. Hammer selection lever

6
EN
4. Chuck
5. Locking sleeve
6. Main grip
7. Auxiliary grip
9. Lubrication point
10.Adjusting wheel for electronic speed control
3. ASSEMBLY
Before assembly, always switch off the
machine and remove the mains plug
from the mains.
Mounting and removing the accessory
Fig. B
Do not use blunt drill bits or chisels.
Immediately sharpen or replace blunt
drill bits or chisels.
Mounting
 
accessory.
 
 
 
counterclockwise until it locks into place.
 
Removing
 
 
 

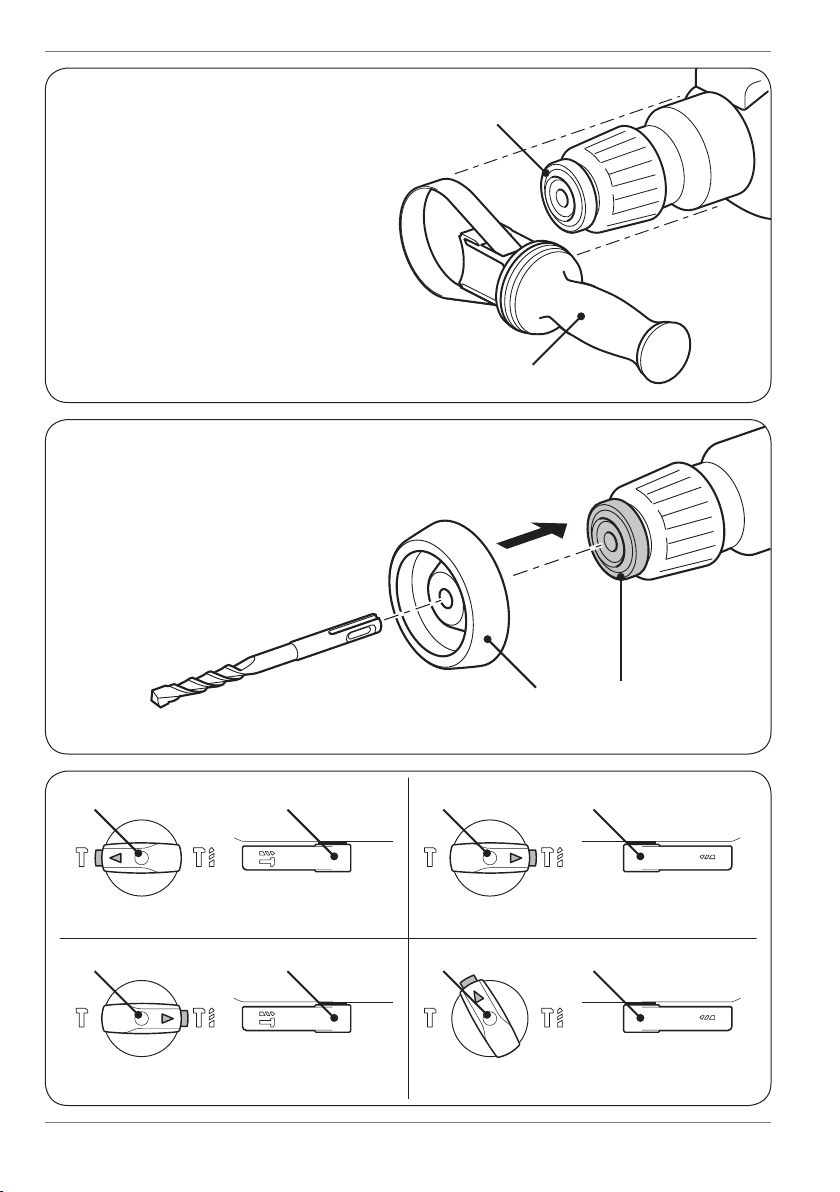

Mounting and removing the auxiliary grip
Fig. C
Mounting
 
counterclockwise.
 
chuck (4).
 
position.
 
clockwise.
Removing
 
counterclockwise.
 
 
clockwise.
Mounting and removing the dust collector
Fig. D
The dust collector prevents dust from entering the
machine when drilling into ceilings.
Immediately replace a damaged dust
collector.
Mounting
 
chuck (4).
 
the accessory.
 
(15) into the chuck (4).
Removing
 
(15) from the chuck (4).
 
accessory.
4. USE
Switching on and off
Fig. A
 
switch (1).
 
switch (1).
Speed Preselection (10)
The required speed can be preselected with the
thumbwheel. Also during running the rotational
speed can be adjusted.
1 - 2 = low speed
3 - 4 = medium speed
5 - 6 = high speed
Max = maximum speed
The required speeds depends on the material and
can be determined by practical testing.

7
EN
Setting the operating mode
Fig. A & E
The drill selection switch and the hammer
selection lever must be set according to the
required operating mode. Refer to the table below
to set the required operating mode.
Setting Operating mode
Fig. E
A Chisel
B Hammer drill
C Drill
D Chisel angle adjustment
 
hammer selection lever (3) to the required
position.
Hints for optimum use
 
for small workpieces.
 
 
 
 
machine. Let the machine do the work.
 
machine to come to a complete standstill
before putting the machine down.
5. CLEANING AND
MAINTENANCE
Before cleaning and maintenance, always
switch off the machine and remove the
mains plug from the mains.
Clean the machine casings regularly with a soft
cloth, preferably after each use. Make sure that
the ventilation openings are free of dust and
dirt. Remove very persistent dirt using a soft
cloth moistened with soapsuds. Do not use any
solvents such as gasoline, alcohol, ammonia
etc. Chemicals such as these will damage the
synthetic components.
Defects
The machine should be regularly inspected for
the following possible defects and repaired if
necessary.
 
 
 
 
Faults
Should a fault occur, e.g. after wear of a part,
please contact your seller or the service address
on the warranty card. Separate you find an
exploded view showing the parts that can be
ordered.
WARRANTY
The warranty conditions can be found on the
separately enclosed warranty card.
ENVIRONMENT
Faulty and/or discarded electrical or
electronic apparatus have to be collected
at the appropriate recycling locations.
Only for EC countries
Do not dispose of power tools into domestic
waste. According to the European Guideline

Equipment and its implementation into national
right, power tools that are no longer usable must
be collected separately and disposed of in an
environmentally friendly way.
The product and the user manual are subject
to change. Specifications can be changed
without further notice.

8
DE
BOHRHAMMER
Vielen Dank für den Erwerb dieses FERM
Produkts. Sie haben sich für ein ausgezeichnetes
Produkt von einem der führenden Hersteller
Europas entschieden. Alle von Ferm gelieferten
Produkte werden gemäß den höchsten Standards
für Leistungsverhalten und Sicherheit gefertigt. Zu
unserer Firmenphilosophie gehört es außerdem,
Ihnen einen ausgezeichneten Kundendienst
anzubieten, gedeckt von unserer umfassenden
Garantie. Wir wünschen Ihnen viele Jahre Freude
an diesem Produkt.
1. SICHERHEITSANWEISUNGEN
Lesen Sie die beiliegenden
Sicherheitsanweisungen, die zusätz-
lichen Sicherheitsanweisungen sowie
diese Bedienungsanleitung sorgfältig durch.
Bei Nichtbeachten der Sicherheitsanweisungen
und der Bedienungsanleitung kann es zu einem

Verletzungen kommen. Bewahren Sie die Sicher-
heitsanweisungen und die Bedienungsanlei-
tung zur künftigen Bezugnahme sicher auf.
Folgende Symbole werden im Benutzerhandbuch
oder auf dem Produkt verwendet:
Benutzerhandbuch/Bedienungsanleitung
lesen
Lebens- und Verletzungsgefahr und Ge-
fahr von Beschädigungen am Werkzeug/
Gerät bei Nichteinhaltung der Anwei-
sungen in dieser Bedienungsanleitung
Stromschlaggefahr.
Ziehen Sie sofort den Netzstecker aus
der Steckdose, falls das Netzkabel
beschädigt wird, sowie bei der Reinigung
und Wartung.
Immer Augenschutz tragen!
Gehörschutz tragen.
Schutzhandschuhe tragen.
Produkt vorschriftsmäßig entsorgen,
nicht über den Hausmüll
Das Produkt entspricht den geltenden
Sicherheitsnormen der europäischen
Richtlinien.
Zusätzliche Sicherheitshinweise für
Bohrhammer
a) Gehörschutz tragen. Lärmbelastung kann zu
Hörschäden und sogar Hörverlust führen.
b) Wenn Seitengriffe zum Lieferumfang
des Werkzeugs gehören, müssen diese
verwendet werden Ein Kontrollverlust über
das Werkzeug kann zu Verletzungen führen.
c) Halten Sie das Elektrowerkzeug
ausschließlich an den isolierten Griffflächen,
wenn Sie Arbeiten durchführen, bei denen
das Schneidwerkzeug in Kontakt mit
verborgenen Elektroleitungen oder dem
eigenen Netzkabel kommen kann. Bei
Kontakt des Schneidwerkzeugs mit einem
stromführenden Kabel wird der Strom an die
Metallteile des Elektrowerkzeugs und dadurch
an den Bediener weitergeleitet, und der
Bediener erleidet einen Stromschlag.
Sicherheit bei Elektrizität
Beachten Sie bei der Arbeit mit elektrischen

Land geltenden Sicherheitsvorschriften,
um Personenschäden, Stromschläge und
Brände zu vermeiden. Lesen Sie die folgenden
Sicherheitshinweise sowie die beiliegenden
Sicherheitshinweise sorgfältig durch.
Stellen Sie immer sicher, dass die
Spannung der Stromversorgung der
Nennspannung auf dem Typenschild des
Werkzeugs/Geräts entspricht.
Werkzeug/Gerät der Schutzklasse II -
schutzisoliert - kein Schutzkontakt-
anschluss erforderlich

9
DE
Wenn sich Arbeiten mit einem Elektrowerkzeug in
feuchten Umgebungen nicht vermeiden lassen,
verwenden Sie eine Stromversorgung mit einer
Fehlerstrom-Schutzeinrichtung (RCD). Durch die
Verwendung einer RCD wird die Gefahr eines
elektrischen Schlags verringert.
Austauschen der Netzkabel oder Netzstecker
Beschädigte Netzkabel müssen durch den
Hersteller, dessen Kundendienst oder ähnlich
qualifizierte Fachleute ausgetauscht werden, um
Gefahrensituationen zu vermeiden.
Austausch des Netzsteckers (nur
Großbritannien)
Wenn der angespritzte 3-polige Stecker des
Geräts beschädigt ist und ausgetauscht werden
muss, ist es wichtig, dass er korrekt zerlegt und
durch einen zugelassenen gesicherten Stecker

wobei die folgenden Verkabelungsanweisungen
einzuhalten sind. Die Adern des Netzkabels
weisen die folgende Farbcodierung auf:
   
  
Da die Farben der Adern im Netzkabel des Geräts
unter Umständen nicht den Farbmarkierungen der
Klemmen des Steckers entsprechen, gehen Sie
wie folgt vor:
 
verbunden werden, die mit dem Buchstaben N
gekennzeichnet oder schwarz ist.
 
verbunden werden, die mit dem Buchstaben L
gekennzeichnet oder rot ist.
Verwendung von Verlängerungskabeln
Verwenden Sie ausschließlich Verlängerungskabel,
die für die Leistungsaufnahme des Geräts geeignet
sind. Die Mindestaderstärke beträgt 1,5 mm2.
Wenn Sie eine Verlängerungskabelrolle verwenden,
muss das Kabel vollständig abgerollt werden.
Schalten Sie das Gerät unter den folgenden
Bedingungen umgehend aus:
 
 
Beschädigung des Netzkabels.
 
 
2. ANGABEN ZUM WERKZEUG
Verwendungszweck
Dieser Bohrhammer ist zur Bohrung von Löchern
in Mauerwerk gedacht, wie z. B. in Ziegelstein,
Beton und vergleichbaren Materialien. Außerdem
kann das Gerät in Verbindung mit dem beigelegten
SDS-Flachmeißel als Abbruchhammer verwendet
werden. Das Gerät darf unter keinen Umständen
für andere Zwecke eingesetzt werden.
Nicht für den Baustelleneinsatz geeignet
Technische Daten
Netzspannung 230 V ~
Netzfrequenz 50 Hz
Leistungsaufnahme 1500 W
Drehzahl, ohne Last 0-950 /min
Schlagzahl 0-4400 /min
Max. Bohrdurchmesser
- Beton
- Stahl
- Holz
Ø 32 mm
Ø 13 mm
Ø 42 mm
Gewicht 5,2 kg
Schalldruck (LPA) 92,7 dB(A) K=3 dB(A)
Schallleistung (LWA)103,7 dB(A) K=3 dB(A)
Vibrationen
Hammerbohren in Beton ah,HD 17,360m/s2K=1,5m/s2
Meißelarbeiten ah,Cheq 13,334 m/s2K=1,5m/s2
Vibrationsintensität
Die in dieser Bedienungsanleitung angegebene
Vibrationsemissionsstufe wurde mit einem
standardisierten Test gemäß EN60745
gemessen. Sie kann verwendet werden, um ein
Werkzeug mit einem anderen zu vergleichen
und vorläufig die Vibrationsbelastung bei
Verwendung des Werkzeugs für die angegebenen
Anwendungszwecke zu beurteilen.
 
Anwendungen oder mit anderem oder
unzureichend gewartetem Zubehör kann sich
die Vibrationsbelastung erheblich erhöhen.
 
wenn es eingeschaltet ist, jedoch nicht genutzt
wird, kann sich die Vibrationsbelastung
erheblich verringern.

10
DE
Schützen Sie sich vor den Auswirkungen der
Vibration durch Wartung des Werkzeugs und
des Zubehörs, halten Sie Ihre Hände warm und
organisieren Sie Ihren Arbeitsablauf.
Beschreibung
Die Ziffern im nachstehenden Text verweisen auf
die Abbildungen auf Seite 2-3.
Abb. A
 
2. Bohrmodus-Wahlschalter
3. Hammermodus-Wahlhebel
4. Spannfutter
5. Sicherungsmanschette
6. Haupthandgriff
7. Zusatzhandgriff 9. Schmierstelle
10.Einstellrad für elektronische Drehzahlreglung
3. MONTAGE
Schalten Sie die Maschine vor der
Montage aus und ziehen Sie den
Netzstecker aus der Steckdose.
Anbringen und Entfernen eines Zubehörteils
Abb. B
Verwenden Sie keine stumpfen Bohrer-
Bits oder Meißel. Schärfen oder erneuern
Sie stumpfe Bohrer-Bits oder Meißel.
Anbringen
 
des Zubehörs auf.
 
nach hinten.
 
ein.
 
den Uhrzeigersinn, bis es in seiner Lage
einrastet.
 
Entfernen
 
nach hinten.
 
Spannfutter (4).
 
Anbringen und Entfernen des Zusatzhandgriffs
Abb. C
Anbringen
 
Drehen gegen den Uhrzeigersinn.
 
Sie ihn über das Spannfutter (4) schieben.
 
erforderliche Position.
 
Drehen im Uhrzeigersinn an.
Entfernen
 
Drehen gegen den Uhrzeigersinn.
 
 
Drehen im Uhrzeigersinn an.
Anbringen und Entfernen des Staubfängers
Abb. D
Der Staubfänger verhindert, dass Staub in die
Maschine eindringt, wenn in Decken gebohrt wird.
Erneuern Sie einen beschädigten
Staubfänger unverzüglich.
Anbringen
 
Spannfutter (4).
 
Welle des Zubehörs.
 
(15) in das Spannfutter (4) ein.
Entfernen
 
Staubfänger (15) aus dem Spannfutter (4).
 
Zubehör.

11
DE
4. GEBRAUCH
Ein- und Ausschalten Abb. A
 

 

Drehzahlvoreinstellung (10)
Die erforderliche Drehzahl kann mittels Rändelrad
voreingestellt werden. Die Drehzahl kann auch
während des Betriebs eingestellt werden.
1 - 2 = niedrige Drehzahl
3 - 4 = mittlere Drehzahl
5 - 6 = hohe Drehzahl
Max = maximale Drehzahl
Die erforderliche Drehzahl ist abhängig vom
Material und kann durch Erprobung in der Praxis
ermittelt werden.
Einstellen des Betriebsmodus
Abb. A & E
Der Bohrmodus-Wahlschalter und der Hammer-
modus-Wahlhebel müssen entsprechend des
erforderlichen Betriebsmodus eingestellt werden.
Die Einstellung des erforderlichen Betriebsmodus
können Sie der Tabelle unten entnehmen.
Einstellung Betriebsmodus
Abb. E
A Meißel
B Bohrhammer
C Bohrer
D Winkeleinstellung des Meißels
 
und den Hammermodus-Wahlhebel (3) auf die
erforderliche Position.
Ratschläge für optimale Arbeitsergebnisse
 
für kleine Werkstücke eine Spannvorrichtung.
 
 
 
 
aus. Lassen Sie die Maschine die Arbeit
verrichten.
 
bis sie vollkommen zum Stillstand gekommen
ist, bevor Sie sie ablegen.
5. REINIGUNG UND WARTUNG
Schalten Sie das Gerät vor der Reinigung
und Wartung immer aus, und ziehen Sie
den Netzstecker aus der Steckdose.
Reinigen Sie das Werkzeuggehäuse regelmäßig
mit einem weichen Lappen, vorzugsweise
nach jeder Verwendung. Stellen Sie sicher,
dass die Lüftungsöffnungen frei von Staub
und Schmutz sind. Entfernen Sie anhaftenden
Schmutz mit einem weichen Lappen, der leicht
mit Seifenwasser befeuchtet wurde. Verwenden
Sie keine Lösungsmittel wie Benzin, Alkohol,
Ammoniak usw., da Chemikalien dieser Art die
Kunststoffteile beschädigen.
Schäden
Das Gerät muss regelmäßig auf die folgenden
möglichen Schäden hin geprüft und falls
erforderlich repariert werden.
 
 
Ausschalten.
 
 
Störungen
Wenn es zu einer Störung kommt, z. B. durch den
Verschleiß eines Teils, wenden Sie sich an den
Verkäufer oder an die Servicestelle, die auf der
Garantiekarte angegeben ist. Eine ausführliche

können, wird gesondert zur Verfügung gestellt.
GARANTIE
Die Garantiebedingungen sind der separat
beiliegenden Garantiekarte zu entnehmen.

12
DE
UMWELTSCHUTZ
Schadhafte und/oder zu entsorgende
elektrische oder elektronische Werkzeuge
und Geräte müssen an den dafür vorges-
ehenen Recycling-Stellen abgegeben
werden.
Nur für EG-Länder
Entsorgen Sie Elektrowerkzeuge nicht über
den Hausmüll. Entsprechend der EU-Richtlinie

Altgeräte sowie der Umsetzung in nationales
Recht müssen Elektrowerkzeuge, die nicht mehr
im Gebrauch sind, getrennt gesammelt und
umweltschonend entsorgt werden.
Am Produkt und am Benutzerhandbuch
können Änderungen vorgenommen werden.
Die technischen Daten können sich ohne
Vorankündigung ändern.

13
NL
BOORHAMER
Dank u voor het aanschaffen van dit FERM
product. Hierdoor bent u nu in het bezit van
een uitstekend product, geleverd door een van
de toonaangevende leveranciers van Europa.
Alle door Ferm aan u geleverde producten zijn
vervaardigd conform de hoogste prestatie- en
veiligheidsnormen. Deel van onze filosofie is de
uitstekende klantenservice die wordt ondersteund
door onze uitgebreide garantie. Wij hopen dat u
dit product gedurende vele jaren met plezier zult
gebruiken.
1. VEILIGHEIDSVOORSCHRIFTEN
-
schuwingen, de aanvullende veilig-
heidswaarschuwingen en de
instructies. Het niet opvolgen van de veiligheids-
waarschuwingen kan elektrische schokken, brand
Bewaar de
veiligheidswaarschuwingen en instructies als
naslagwerk voor later.
De volgende symbolen worden gebruikt in de
gebruikershandleiding of op het product:
Lees de gebruikershandleiding.
Gevaar voor lichamelijk letsel, overlijden
of schade aan de machine wanneer de
instructies in deze handleiding niet
worden opgevolgd.
Gevaar voor elektrische schokken.
Verwijder onmiddellijk de netstekker uit
het stopcontact indien het netsnoer
beschadigd raakt en tijdens reiniging en
onderhoud.
Draag altijd een veiligheidsbril!
Draag gehoorbescherming
Draag veiligheidshandschoenen.
Werp het product niet weg in
ongeschikte containers.
Het product is in overeenstemming met
de van toepassing zijnde
veiligheidsnormen in de Europese
richtlijnen.
Aanvullende veiligheidswaarschuwingen voor
boorhamers
a) Draag gehoorbescherming. Blootstelling aan
lawaai kan tot gehoorbeschadiging leiden.
b) Gebruik de hulpgreep (-grepen), indien
met de machine meegeleverd. Verlies van
controle over de machine kan lichamelijk letsel
veroorzaken.
c) Houd de elektrische machine vast bij de
geïsoleerde greepvlakken wanneer u een
handeling uitvoert waarbij het snijhulpstuk
in contact kan komen met verborgen
bedrading of het eigen snoer. Wanneer het
snijhulpstuk een onder spanning staande
kabel raakt, kunnen de metalen delen van de
machine onder spanning komen te staan,
waardoor de gebruiker een elektrische schok
kan krijgen.
Elektrische veiligheid
Neem bij het gebruik van elektrische
machines altijd de plaatselijk geldende
veiligheidsvoorschriften in acht in verband met
brandgevaar, gevaar voor elektrische schokken
en lichamelijk letsel. Lees behalve onderstaande
instructies ook de veiligheidsvoorschriften in het
apart bijgevoegde veiligheidskatern door.
Controleer altijd of de spanning van de
voedingstoevoer overeenkomt met de
spanning op het typeplaatje.
Klasse II apparaat - Dubbel geïsoleerd -
Een geaarde stekker is niet noodzakelijk.

14
NL
Gebruik, als het onvermijdelijk is dat u met de
elektrische machine in een vochtige locatie moet
werken, een via een aardlekschakelaar beveiligde
voeding. Met een aardlekschakelaar loopt u
minder risico op elektrische schokken.
Bij vervanging van snoeren of stekkers
Als het voedingssnoer beschadigd is, moet
dit door de fabrikant, een door deze erkend
servicebedrijf of vergelijkbaar gekwalificeerde
personen worden vervangen ter vermijden van
risico’s.
Vervanging stekker (alleen Verenigd
Koninkrijk)
Als de gegoten driepolige stekker die aan
de eenheid vastzit, is beschadigd en moet
worden vervangen, is het van belang dat deze
wordt gedemonteerd en vervangen door een

en dat de volgende instructies voor de bedrading
worden opgevolgd. De draden in het netsnoer zijn
gekleurd volgens de volgende code:
  
   
Aangezien de kleuren van de draden in het
netsnoer misschien niet overeenkomen met de
gekleurde merktekens die de polen in de stekker
aanduiden, gaat u als volgt verder:
 
met de letter N of met een zwarte kleur worden
aangesloten.
 
met de letter L of met een rode kleur worden
aangesloten.
Bij gebruik van verlengsnoeren
Gebruik uitsluitend een goedgekeurd
verlengsnoer, dat geschikt is voor het vermogen
van de machine. De aders moeten een doorsnede
hebben van minimaal 1,5 mm2. Wanneer het
verlengsnoer op een haspel zit, rol het snoer dan
helemaal af.
Het apparaat onmiddellijk uitzetten bij:
 
 
snoerbeschadiging.
 
 
2. TECHNISCHE INFORMATIE
Bedoeld gebruik
Deze boorhamer is bedoeld voor het boren van
gaten in metselwerk zoals baksteen, beton en
vergelijkbaar materiaal. De machine kan ook
gebruikt worden als sloophamer in combinatie
met de meegeleverde, passende beitels. De
machine is absoluut niet bedoeld voor andere
doeleinden.
Niet geschikt voor gebruik op een
bouwterrein
Technische specificaties
Netspanning 230 V ~
Netfrequentie 50 Hz
Ingangsvermogen 1500 W
Onbelast toerental 0-950 /min
Aantal slagen 0-4400 /min
Max. boordiameter
-Beton
-Staal
-Hout
Ø 32 mm
Ø 13 mm
Ø 42 mm
Gewicht 5,2 kg
Geluidsdruk (LPA) 92,7 dB(A) K=3 dB(A)
Geluidsvermogen (LWA)103,7 dB(A) K=3 dB(A)
Trilling
Hamerboren in beton ah,HD 17,360 m/s2K=1,5 m/s2
Beitelen ah,Cheq 13,334 m/s2K=1,5 m/s2
Trillingsniveau
Het trillingsemissieniveau, dat in deze
gebruiksaanwijzing wordt vermeld, is gemeten in
overeenstemming met een gestandaardiseerde
test volgens EN 60745. U kunt de gegevens
gebruiken om gereedschap met elkaar te
vergelijken en als een voorlopige beoordeling
van de blootstelling aan trillingen wanneer u het
gereedschap voor de genoemde toepassingen
gebruikt.
 
toepassingen, of met andere of slecht
onderhouden accessoires, kan het

15
NL
blootstellingsniveau aanzienlijk verhogen.
 
wanneer deze loopt maar geen werk verricht,
kan dit het blootstellingsniveau aanzienlijk
reduceren.
Bescherm uzelf tegen de gevolgen van
trilling door de machine en de accessoires te
onderhouden, uw handen warm te houden en uw
werkwijze te organiseren.
Beschrijving
De nummers in de tekst verwijzen naar de
illustraties op pagina 2-3
Afb. A
 
2. Keuzeschakelaar boren
3. Keuzehendel hameren
4. Spankop
5. Vergrendelingshuls
6. Hoofdhandgreep
7. Extra handgreep
9. Smeerpunt
10.Aanpasknop voor elektronische
snelheidscontrole
3. ASSEMBLAGE
Schakel voor assemblage altijd de
machine uit en verwijder de netstekker
uit het stopcontact.
Monteren en verwijderen van het accessoire
Fig. B
Gebruik geen botte boorbits of beitels.
Slijp of vervang botte boorbits of beitels
onmiddellijk.
Monteren
 
schacht van het accessoire.
 
 
 
draaien totdat het op zijn plaats klikt.
 
Verwijderen
 
 
 
Monteren en verwijderen van de extra handgreep
Fig. C
Monteren
 
linksom te draaien.
 
de spankop (4) te schuiven.
 
positie.
 
rechtsom te draaien.
Verwijderen
 
linksom te draaien.
 
 
rechtsom te draaien.
Monteren en verwijderen van de stofopvanger
Fig. D
De stofopvanger voorkomt dat stof de binnenkant
van de machine bereikt bij het boren in plafonds.
Vervang een beschadigde stofopvanger
onmiddellijk.
Monteren
 
spankop (4).
 
van het accessoire.
 
in de spankop (4).
Verwijderen
 
(15) uit de spankop (4).
 
accessoire.

16
NL
4. GEBRUIK
In- en uitschakelen
Fig. A
 

 
uit-schakelaar (1) los.
Snelheidinstelling (10)
De gewenste snelheid kan vooraf worden
ingesteld met de draaiknop. De snelheid kan ook
tijdens het frezen worden gewijzigd.
1 - 2 = lage snelheid
3 - 4 = gemiddelde snelheid
5 - 6 = hoge snelheid
Max = maximale snelheid
De gewenste snelheid is afhankelijk van het
materiaal en kan worden vast gesteld door een test.
Instellen van de bedrijfsmodus
Fig. A & E
De keuzeschakelaar boren en de keuzehendel
hameren moeten worden ingesteld op basis van
de gewenste bedrijfsmodus. Zie onderstaande
tabel voor het instellen van de gewenste
bedrijfsmodus.
Instelling Bedrijfsmodus
Fig. E
A Beitel
B Boorhamer
C Boor
D Hoekinstelling beitel
 
keuzehendel hameren (3) naar de gewenste
positie.
Aanwijzingen voor optimaal gebruik
 
kleminrichting voor kleine werkstukken.
 
vast.
 
 
 
de machine het werk doen.
 
machine volledig tot stilstand is gekomen
voordat u de machine wegzet.
5. REINIGING EN ONDERHOUD
Schakel, voordat u met de reiniging en
het onderhoud begint, altijd de machine
uit en haal de netstekker uit het
stopcontact.
Reinig de machinebehuizing regelmatig met een
zachte doek, bij voorkeur iedere keer na gebruik.
Zorg dat de ventilatiesleuven vrij van stof en
vuil zijn. Gebruik bij hardnekkig vuil een zachte
doek bevochtigd met zeepwater. Gebruik geen
oplosmiddelen als benzine, alcohol, ammonia,
etc. Dergelijke stoffen beschadigen de kunststof
onderdelen.
Mankementen
De machine moet regelmatig worden
gecontroleerd op de volgende mankementen
en reparaties moeten worden uitgevoerd indien
nodig.
 
 
 
 
Storingen
Wanneer er zich een storing voordoet,
bijvoorbeeld bij slijtage van een onderdeel,
neem dan contact op met de verkoper of het
servicebedrijf op de garantiekaart. Achter in deze
handleiding ziet u een opengewerkte afbeelding
van de onderdelen die besteld kunnen worden.
GARANTIE
Lees voor de garantievoorwaarden de apart
bijgevoegde garantiekaart.

17
NL
MILIEU
Defecte en/of afgedankte elektrische of
elektronische gereedschappen dienen ter
verwerking te worden aangeboden aan
een daarvoor verantwoordelijke instantie.
Uitsluitend voor EG-landen
Werp elektrisch gereedschap niet weg bij het

EG voor Afgedankte Elektrische en Elektronische
Apparatuur en de implementatie ervan in
nationaal recht moet niet langer te gebruiken
elektrisch gereedschap gescheiden worden
verzameld en op een milieuvriendelijke wijze
worden verwerkt.
Het product en de gebruikershandleiding zijn
onderhevig aan wijzigingen. Specificaties
kunnen zonder opgaaf van redenen worden
gewijzigd.

18
FR
MARTEAU PERFORATEUR
Merci d’avoir choisi ce produit FERM. Vous avez
fait le choix d’un produit de qualité, fourni par
l’un des principaux fournisseurs européens. Tous
les produits vendus par Ferm sont fabriqués
conformément aux normes les plus strictes en
matière de performances et de sécurité. Renforcée
par notre garantie très complète, l’excellence de
notre service clientèle forme également partie
intégrante de notre philosophie. Nous espérons
que vous profiterez longtemps de ce produit.
1. CONSIGNES DE SÉCURITÉ
En plus des avertissements de
sécurité suivants, veuillez également
lire les avertissements de sécurité
additionnels ainsi que les instructions. Le non-
respect des avertissements de sécurité et des
instructions peut entraîner une décharge

graves. Veuillez conserver les avertissements
de sécurité et les instructions pour
consultation ultérieure.
Les symboles suivants sont utilisés dans le
manuel d’utilisation ou apposés sur le produit:
Lisez le manuel d’utilisation.
Signale un risque de blessures, un
danger mortel ou un risque d’endom-
magement de l’outil en cas de non-
respect des instructions de ce manuel.
Risque de décharge électrique.
En cas d’endommagement du câble
secteur et durant le nettoyage et
l’entretien, débranchez immédiatement la
fiche de la prise secteur.
Portez toujours des lunettes de
protection !
Portez des protections auditives.
Portez des gants de sécurité.
Ne jetez pas le produit dans des
conteneurs qui ne sont pas prévus à cet
effet.
Le produit est conforme aux normes de
sécurité en vigueur spécifiées dans les
directives européennes.
Avertissements de sécurité
additionnels pour marteaux
perforateurs
a) Portez des protections auditives. L’expo-
sition au bruit peut entraîner une perte auditive.
b) Utilisez les poignées auxiliaires si elles sont
fournies avec l’outil. Toute perte de contrôle
de l’appareil entraîne un risque de blessures.
c) Tenez l’outil électrique par les surfaces
de préhension isolées lorsque vous
effectuez une opération au cours de
laquelle l’accessoire de coupe peut entrer
en contact avec des câbles non apparents
ou le cordon d’alimentation de l’outil. Tout
contact de l’accessoire de coupe avec un
fil «sous tension» peut conduire l’électricité
aux pièces métalliques exposées de l’outil et
exposer l’utilisateur à une décharge électrique.
Sécurité électrique
Lorsque vous utilisez des machines électriques,
veuillez toujours observer les consignes de
sécurité locales en vigueur afin de réduire les
risques d’incendie, de décharge électrique et de
blessure. En plus des instructions ci-dessous,
lisez entièrement les consignes de sécurité
fournies avec le produit.
Vérifiez que la tension d’alimentation
correspond à la tension nominale
indiquée sur la plaque signalétique.
Machine de classe II - Double isolation -
Vous n’avez pas besoin de prise avec
mise à la terre.

19
FR
Si vous êtes contraint d’utiliser un outil électrique
dans un environnement humide, utilisez une
alimentation protégée par un dispositif à courant
résiduel (RCD). L’utilisation d’un RCD réduit le
risque de décharge électrique.
Remplacement des cordons ou des fiches
d’alimentation
Si le cordon d’alimentation est endommagé, il
doit être remplacé par le fabricant, son agent de
service après-vente ou une personne dûment
qualifiée afin d’éviter tout danger.
Remplacement de la fiche d’alimentation
(prise UK uniquement)
Si la prise moulée à trois broches reliée à l’unité
est endommagée et doit être remplacée, il est
important qu’elle soit correctement détruite

fusible approuvée, et que les instructions de
câblage suivantes soient suivies. Les fils du câble
d’alimentation respectent le code couleur suivant:
   
  
Les couleurs des fils du câble d’alimentation de
l’unité peuvent ne pas correspondre aux repères
de couleur des bornes de la prise. Dans ce cas,
procédez comme suit:
 
lettre N ou de couleur noire.
 
la lettre L ou de couleur rouge.
Utilisation de câbles prolongateurs
Employez exclusivement un câble prolongateur
homologué, dont l’usage est approprié pour la
puissance de la machine. Les fils conducteurs
doivent avoir une section minimale de 1,5 mm2. Si
le câble prolongateur se trouve dans un dévidoir,
déroulez entièrement le câble.
Arrêtez immédiatement l’appareil en cas de:
 
charbon.
 
d’alimentation, ou endommagement du fil
d’alimentation.
 
 
2. INFORMATIONS RELATIVES
À LA MACHINE
Utilisation prévue
Ce marteau perforateur a été conçu pour
le perçage de trous dans les ouvrages de
maçonnerie en briques, béton et matériaux
similaires. La machine peut également être
utilisée comme marteau de démolition en
combinaison avec les burins à froid SDS fournis.
La machine n’est en aucun cas prévue pour
d’autres utilisations.
Non approprié pour une utilisation sur les
chantiers de construction.
Spécifications techniques
Tension de secteur 230 V ~
Fréquence de secteur 50 Hz
Puissance d’entrée 1500 W
Vitesse à vide 0-950 /min
Vitesse d’impact 0-4400 /min
Diamètre max. du foret
- Béton
- Acier
- Bois
Ø 32 mm
Ø 13 mm
Ø 42 mm
Poids 5,2 kg
Pression acoustique (LPA) 92,7 dB(A) K=3 dB(A)
Intensité acoustique (LWA)103,7 dB(A) K=3 dB(A)
Vibration
Forage du béton au marteau ah,HD 17,360 m/s2 K=1,5 m/s2
Burinage ah,Cheq 13,334 m/s2 K=1,5 m/s2
Niveau de vibrations
Le niveau des vibrations émises, indiqué dans
ce manuel, a été mesuré conformément à la
procédure décrite par la norme EN 60745. Il peut
être utilisé pour comparer deux outils ou pour
réaliser une estimation préalable de l’exposition
aux vibrations lors de l’utilisation de l’outil pour
les applications mentionnées.
 
ou avec des accessoires différents ou mal
entretenus peut considérablement augmenter
le niveau d’exposition.

20
FR
 
utilisation pendant qu’il est allumé peuvent
considérablement réduire le niveau
d’exposition.
Protégez-vous contre les effets des vibrations
par un entretien correct de l’outil et de ses
accessoires, en vous échauffant les mains et en
organisant vos rythmes de travail.
Description
Les numéros dans le texte se rapportent aux
schémas des pages 2-3.
Fig. A
 
2. Sélecteur de perçage
3. Levier de sélection de percussion
4. Mandrin
5. Bague de blocage
6. Poignée principale
7. Poignée auxiliaire
9. Point de lubrification
10.Volant de réglage pour la commande de
vitesse électronique
3. MONTAGE
Avant le montage, mettez toujours la
machine hors tension et débranchez la
fiche de la prise secteur.
Montage et retrait de l’accessoire
Fig. B
N’utilisez pas de foret ou de burin
émoussé. Affûtez ou remplacez
immédiatement un foret ou un burin
émoussé.
Montage
 
de l’accessoire.
 
 
 
le sens antihoraire jusqu’au clic.
 
Retrait
 
 
 
Montage et retrait de poignée auxiliaire
Fig. C
Montage
 
tourner dans le sens antihoraire.
 
par dessus le mandrin (4).
 
désirée.
 
tourner dans le sens horaire.
Retrait
 
tourner dans le sens antihoraire.
 
 
tourner dans le sens horaire.
Montage et retrait du collecteur de poussière
Fig. D
Le collecteur de poussière empêche la poussière
de s’infiltrer dans la machine en perçant dans les
plafonds.
Remplacez immédiatement un collecteur
de poussière endommagé.
Montage
 
(4).
 
dessus l’arbre de l’accessoire.
 
poussière (15) dans le mandrin (4).
Retrait
 
poussière (15) du mandrin (4).
 
l’accessoire.
