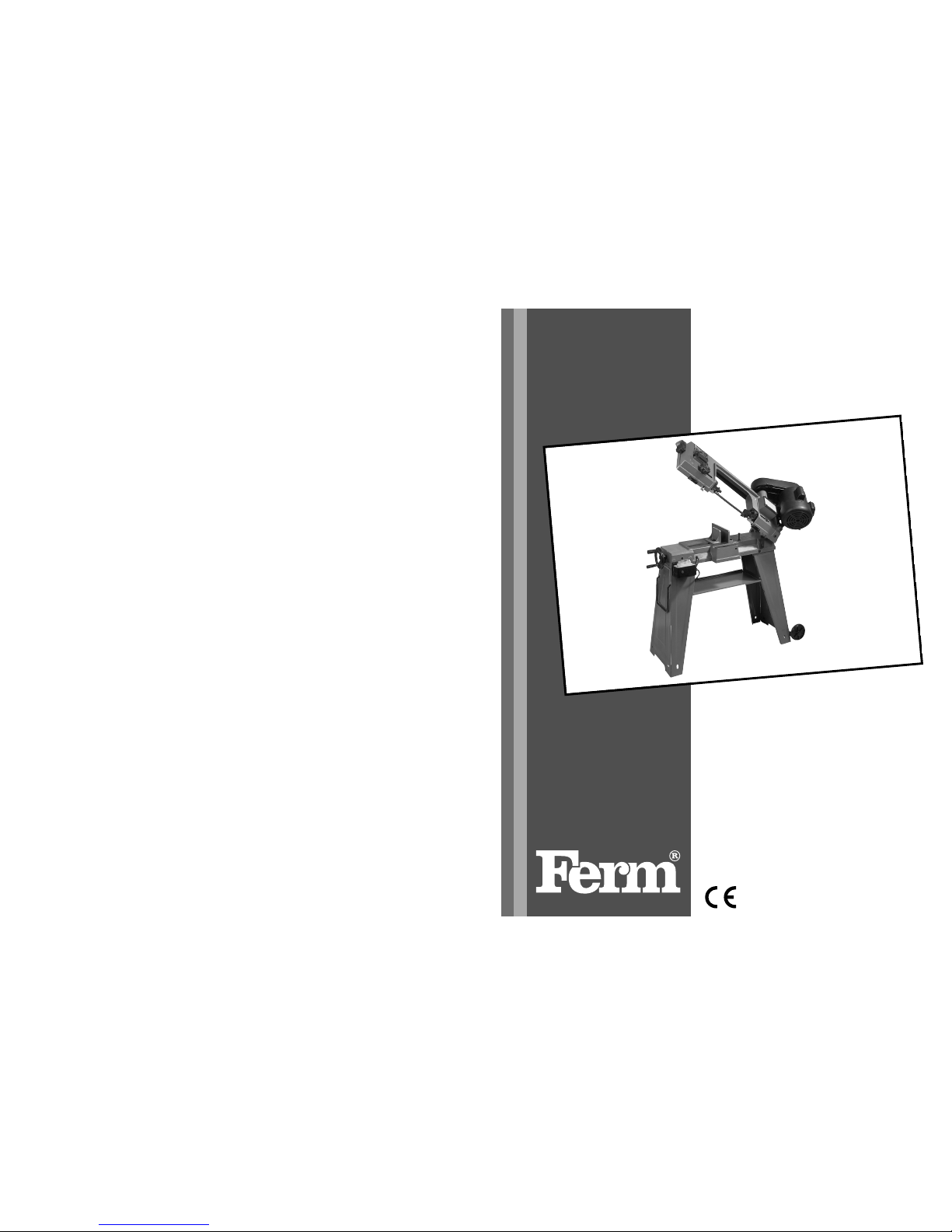

Ferm BZ-110 User manual

Ferm B.V. ● P.O. Box 134 ●8280 AC Genemuiden-NL 9911/01
Ferm BZ-110
Bandsaw (2)
Bandsäge (6)
Bandzaag (11)
Scie à ruban (15)
Bandsåg (20)
USERS MANUAL
GEBRAUCHSANWEISUNG
GEBRUIKSAANWIJZING
MODE D’EMPLOI
BRUKSANVISNING
Art.nr. 330742

2Ferm
Product: Fermbandsaw
TypeBZ-110,Art.nr.330742
Ferm,Genemuiden,TheNetherlands.
Sound pressure level 85 dB(A)
Sound power level 95 dB(A) LWA
Vibration (-aw) 5 m/s2
SERIAL NUMBER
The serial number on the machine consists of the follo-
wingelements.
Serial nr.
CAREFULLY READ THE INSTRUCTIONS
BEFORE YOU USE THE BAND SAW!
1. FEATURES
Special designed horizontal and vertical band saw. Offers
three speeds for cutting metal, plastic or wood. Shuts off
automatically when material is cit. With scale for the mi-
teringvice.Lownoisewhileoperating,quickandeasy
moving.
2. SPECIAL SAFETY INSTRUCTIONS
BEFOREUSINGTHEMACHINE:
1. Checkthefollowingpoints.
-do the voltage of the appliance correspond with
the mains voltage, appliances for a mains voltage of
230 V can also be connected at a mains voltage of
220V;
-arethemainsleadandthemainspluginagoodcon-
dition:solid,withoutanylooseendsordamage;
2. Avoidusinglongextensioncables.
GROUNDING
This tool is equipped with an electric cord having an
equipment grounding conductor and a grounding plug.
The plug must be plugged into a matching, outlet that is
properlyinstalledandgroundedinaccordancewith all lo-
calcodesandordinances.
SWITCHOFFTHEMACHINEINCASEOF:
1. Themachineisoverheated.
2. Defective mains plug, mains lead or damage to the
mainslead.
3. Defectiveswitch.
4. Smokeorbadsmellcausedbyscorchedinsulation.
3. ADJUSTMENT
BLADE GUIDE BEARING ADJUSTMENT.
This is the most important adjustment on your saw. It is
impossible to get satisfactory work from your saw if the
blade guides are not properly adjusted. The blade guide
bearings for your band saw are adjusted and power tes-
tedwithseveraltestcutsbeforeleavingthe factory to ins-
ureproper setting. The need foradjustment should rare-
ly occur when the saw is used properly. If the guides do
get out of adjustment, it is ex-tremely important to read-
just immediately. If proper adjustment is not maintained,
the blade will not cut straight and if the situation is not
corrected, it willcause blade damage. Because guide ad-
justment is a critical factor in the performance of your
saw, it is always best to try a new blade to see if this will
correct poor cutting before beginning to adjust the be-
arings.If a bladebecomesdull on one sidesoonerthan the
other,forexample,itwillbegincuttingcrooked.Asimple
blade change should correct this problem the more diffi-
cultguideadjustmentwillnot.
If a new blade does not correct the problem, check the
blade guides for proper spacing. There should be 0,001”
clearance between the 0,025” thickness blade and guide
bearings.Toobtainthisclearanceadjustasfollows:
1. The inner guide bearing is fixed and cannot be adjus-
ted.
2. The outer guide bearing is mounted to an excentric
bushingandcanbeadjusted.
3. Loosen the nut while holding the bolt with an Allen
wrench.
4. Position the excentric by turning the bolt to the desi-
redpositionofclearance.
5. Tightenthenut.
6. Adjust the second blade guide bearing in the same
manner.
7. The back edge of the blade should just touch the lip of
thebladeguidebearing.
ORDER NUMBER/YEAR OF CONSTRUCTION
Ferm 27
1'
V~ W m/min mm kg
330742 BZ-110 230 250 20/29/51 100 x 150 65
ART.NR TYPE
;
kg.
AVAILABLE SPARE PARTS FOR BZ-110
REF.NR. DESCRIPTION FERMNR.
4STAND,RIGHT SIDE 400118
13 STAND,LEFT SIDE 400119
23 PUSH BUTTON SWITCH 400128
28 HAND WHEEL 400101
33 VICE NUT 400102
37 CASTING BASE 400117
40 CONDENSOR(MOTOR) 309510
47 SPRING 400103
56 BRACKET LOCK,LEFT 400105
57 BLADE GUIDE BRACKET,LEFT 400104
61 BALLBEARING 806000
62 GUIDE PIVOT 400125
63 BEARING SHAFT PIN 400127
64 BLADE SEAT 400124
65 BLADE GUIDE BRACKET,RIGHT 400123
69 BALL BEARING 800608
79 TENSION KNOB 400106
81 BODY FRAME 400121
85 MOTOR 400107
86 MOTOR PULLEY 400122
87 BALL BEARING 806202
89 OIL SEAL 400109
91 TRANSMISSION GEAR 400110
94 WORM GEAR 400111
103 BLOCK BLADE TENSION 400112
107 BLADE SHEEL SHAFT 400129
111 PULLEY CASE LOWER 400114
112 V-BELT 800130
113 SAWBLADE(ART.NR.330743) 400116

Ferm 3
BLADEGUIDE ASSEMBLYADJUSTMENT.
Theband saw is equipped with twoadjustablebladeguide
assemblies. This feature will permit you to adjust the po-
sitionofthguidesforvariouswidthsofworkpieces.
Toeffect the most accurate cut and prolong thelife of the
blade, the blade guide assemblies should be adjusted to
justclearthepiecetocut.Thisisdoneasfollows:
1. Placethe workpiece in the vice ofband saw and clamp
tightly.
2. Adjust each blade guide assembly to the desired posi-
tion by loosening the hand knobs and positioning the
guidesasrequired.Tightenthehandknobs.
3. Adjust the blade tension adjustable knob with the
right hand and until the blade obtain the proper ten-
sion.
ADJUSTINGBLADE TENSION.
1. Makesurethemotorisshutoff.
2. Press the blade tightly with the left hand, make the re-
ar blade against the flange of blade wheel and test the
bladetension.
Fig.1:Adjustingbladetension
ASSEMBLY.
1. Assemble 4 pads to stand legs and fix stand legs on
bandsawbase,see exploded view. Firmly secure pads
toground.
2. Assemblemotorandbelt,tightensetscrew.
CHANGINGSPEED.
1. When using your band saw, always change the blade
speedtobestsuitthematerialbeingcut.
Tool,stainlessoralloysteel,bearingbronzes:
Speed :20m/min.
Beltusedmotorpulley :small
Beltusedsawpulley :large
Mildsteel,hardbrassorbronze:
Speed :29m/min.
Beltusedmotorpulley :medium
Beltusedsawpulley :medium
Softbrass,aluminiumandothersoftmaterials:
Speed :51m/min.
Beltusedmotorpulley :large
Beltusedsawpulley :small
2. Cut off power. Open the pulley guard cover. Loosen
the lead screw. You are now able to change the posi-
tion of the belt to gain the desired speed. Check the
belt tension as instructed before. When the tension
of belt is well adjusted, lock the motor firmly. Close
thepulleyguardcover.
BLADE SELECTION.
1. Special note: a 14 teeth per inch general use blade is
furnished with the band saw. Additional blades in 10
and14teethperinchsizesareavailable.
2. Thechoiceof blade pitch is governed by the thickness
of the workpiece to be cut; the thinner the workpie-
ce, the more teeth advised. A minimum of 3 teeth
shouldbeinthe workpiece at all times for proper cut-
ting.
3. Ifthe teethofthe blade aresofar apart thattheystrad-
dlethework,severedamagetothework-
pieceandtothebladecanresult.
CHANGING BLADE.
Raise saw head to vertical position. Loosen blade tension
adjustable knob sufficiently to allow the saw blade to slip
offthewheels.Installthenewbladeasfollows:
1. Placethebladeinbetweeneachofguidebearing.
2. Slip the blade and the motor pulley (bottom) with the
lefthandandholdinposition.
3. Holdthebladetautagainstthemotorpulleyby
pulling the blade upward with the right hand which is
placedatthetopoftheblade.
4. Remove left hand from bottom pulley and place it at
the top side of the blade to continue the application
ontheupwardpullontheblade.
5. Removerighthandfrom blade and adjust the position
of the top pulley to permit left hand to slip the blade
aroundthe pulley using the thumb, index andlittle fin-
gerasguides.
6. Adjust the blade tension knob clockwise until it is just
rightenoughsono blade slippage occurs. Do not tigh-
tenexcessively.
7. Place2-3dropsofoilontheblade.
8. Replacethebladeguard.
ADJUSTINGTHEBLADETRACKING.
Fig.2: Adjusting the blade tracking.
26 Ferm
Exploded
view
BZ-110

Ferm 25
This adjustment has been completed and power-tested
at the factory. The need for adjustment should rarely oc-
curwhen the sawisused properly. Ifthetracking goes out
of adjustment the blade will leave the wheel and damage
willresult.Themethodofadjustmentisshownbelow:
METHOD OF ADJUSTING BLADE.
1. Loosenthescrew (5).
2. Adjust the blade adjustable seat (42) to make the
bladeverticalto bed.
3. Place the square on the bed to check if the blade is verti-
cal,ifnot repeatthe process1to3.
4. Tightenthescrew (5).
Fig.3:Adjustingtheblade
When cutting 45 degree, please remove vice to front po-
sition.
4. OPERATION
HORIZONTAL CUTTING OPERATION.
Before operating, please read instruction manual and
examine every part including speed, blade selection, gui-
deassemble,positionetc.Operationisasfollows:
WORK SET UP.
1. Raisethesawheadtotheverticalposition.
2. Openthe vice toacceptthepiece to becutby rotating
the handwheel at the end of the base (counter-clock-
wise).
3. Place the workpiece on the saw bed. If the workpiece
islong,supporttheend.
4. Clamp the workpiece securely in the vice by rotating
thehandwheelclockwise.
CUTTING.
Close switch, letting the head down slowly onto the
work. Do not drop or force, let the weight of the saw-
head pro-vide the cutting force. The saw automatically
shutsoffattheendofthecut.
5. MAINTENANCE
LUBRICATION.
Lubricate the following components using Apone 90 as
noted.
1. Ballbearing :none
2. Bladeguidebearing :none
3. Drivewheelbearing :none
4. Viceleadscrew :asneeded
5. The drive gears run in the oil bath and will both requi-
re a lubricant change more often then once a year.
When needing a change, first put down the head to a
horizontal position, then loosen the 4 screws of the
gearbox and open the cover. Place a pan under the
tight lower corner of the gearbox. Slowly raise the
head until the oil flows out. Lower head. Wipe up ex-
cessoilandforeignmatterwithsoftrags.Thenaddlu-
bricant into the gearbox until it is full and not flow
over.Closethecover,tightenthe4screws.
6. TROUBLESHOOTING
1. Excessivebladebreakage.
Materiallooseinvice.
-Clampworkpiecesecurely.
Incorrectspeedorfeed.
-Adjustspeedorfeed.
Bladeteethspacingtoolarge.
-Replacewithasmallteethspacingblade.
Materialtoocoarse.
-Useabladeofslowspeedandsmallteethspacing.
Incorrectbladetension.
-Adjusttowherebladejustdoesnotsliponwheel.
Teethincontactwithmaterialbeforesawisstarted.
-Placebladeincontactwithworkaftermotorisstarted.
Bladerubsonwheelflange.
-Adjustwheelalignment.
Misalignedguidebearings.
-Adjustguidebearings.
Bladetoothick.
-Usethinnerblade.
Crackingatweld.
-Weldagain,notetheweldskill.
2. Prematurebladedulling.
Teethtoocoarse.
-Usefinerteeth.
Toomuchspeed.
-Decreasespeed.
Inadequatefeedpressure.
-Decreasespringtensiononsideofsaw.
Hardspotsorscaleonmaterial.
-Increasefeedpressurebyreducingspringtension.
Workhardeningofmaterial.
4Ferm

-Increasefeedpressurebyreducingspringtension.
Bladetwist.
-Replacewithanewbladeandadjustbladetension.
Insufficientblade.
-Tightenbladetensionadjustableknobandlessspeed.
3. Unusualwearonside/backofblade:
Bladeguidesworn.
-Replace.
Bladeguidebearingsnotproperly.
-Adjustasperoperatorsmanual.
Bladeguidebearingbracketisloose.
-Tighten.
4. Teethrippingfromblade:
Tooheavypressure;tooslowspeed.
-Decreasepressure,increasespeed.
Vibratingworkpiece.
-Clampworkpiecesecurely.
Gulletsloading.
-Usecoarserteethbladeorbrushtoremovechips.
5. Motorrunninghot:
Bladetensiontoohigh.
-Reducetensiononblade.
Drivebelttensiontoohigh.
-Reducetensionondrivebelt.
Bladeistoofineforwork.
-Usecoarseblade.
Gearsalignedimproperly.
-Adjustgearssothatwormisincenterofgear.
Gearsneedlubrication.
-Checkoilbath.
Cutisbindingblade.
-Decreasefeedandspeed.
6. Badcuts(crooked):
Feedpressuretoohigh.
-Reduce pressure by increasing spring tension on side of
saw.
Guidebearingsnotadjustedproperly.
-Adjust guide bearings, the clearance can not be greater
than0,1mm.
Inadequatebladetension.
-Increasebladetensionbyadjustbladetension.
Dullblade.
-Replaceblade.
Bladeguidesspacedouttoomuch.
-Adjustguidesspace.
Bladeguideassemblyloose.
-Tighten.
Bladetracktoofarawayfromwheelflanges.
-Retrackbladeaccordingtooperatinginstructions.
7. Badcuts(rough):
Toomuchspeedforfeed.
-Decreasespeedoffeed.
Bladeistoocoarse.
-Replacewithfinerblade.
Bladetensionloose.
-Adjustbladetension.
8. Bladeistwisting:
Cutisbindingblade.
-Decreasespeedorfeed.
Toomuchbladetension.
-Decreasebladetension.
Repairing of electric appliances may be carried
out only by experts.
ClEl
■
DECLARATION OF CONFORMITY (GB)
We declare under our sole responsibility that this
product is in conformity with the following
standards or standardized documents
EN292, EN61029-1
EN55014, EN61000-3-2, EN61000-3-3, EN55104
in accordance with the regulations:
89/392/EEC
73/23EEC
89/336/EEC
from 26-05-1998
GENEMUIDEN NL
G.M. Ensing
Quality department
!
Ferm 524

Ferm 23
Produkt: FermBandsäge
TypBZ-110,Art.nr.330742
Ferm,Genemuiden,DieNiederlände.
Schalldruckpegel 85 dB(A)
Schalleistungpegel 95 dB(A) LWA
Vibration (aw)5m/s2
SERIENNUMMER
Die Seriennummer auf dem Gerät setzt sich folgender-
maßenzusammen:
Serial nr.
LESEN SIE DIESE GEBRAUCHSANWEI-
SUNG GUT DURCH, BEVOR SIE DIE
BANDSÄGE BENUTZEN.
1. EIGENSCHAFTEN
Speziell entwickelte horizontale und vertikale Bandsäge.
Die Maschine hat 3 Geschwindigkeiten für das Schneiden
von Metall, Plastik oder Holz. Die Maschine schaltet au-
tomatisch ab, wenn das Material durchgeschnitten ist.
Die Maschine hat eine Gradeinteilung für Winkelschnit-
te. Die Maschine arbeitet sehr leise und ist sehr leicht
transportabel.
2. SPEZIELLE
SICHERHEITSVORSCHRIFTEN
VORINGEBRAUCHNAHMEDERMASCHINE:
1. Kontrollieredasfolgende:
-ist die Netzspannung ähnlich an der Spannung der
Maschine (Maschinen mit 230 Volt Andeutung
könnenohne Probleme auf Netzspannung von 220
Voltbenütztwerden);
-Sind die Stecker, das Schnur und Steckdose in gu-
terZustand;
2. Vermeiden Sie das Gebrauch von zu lange Verlänge-
rungskabel.
ERDUNG
Die Maschine soll angeschlossen werden auf einer Steck-
dose mit Erdung. Gebrauchen Sie für Verlängerung nur
drei-erdeVerlängerungskabelvonreichenderDicke.
DASGERÄTSOFORTAUSSCHALTENBEI:
1. ÜberhitzungderMaschine.
2. Defektem Netzstecker, Netzkabel oder Kabelscha-
den;
3. DefektemSchalter;
4. RauchoderGeruchnachVerschmorterIsolation.
3. EINSTELLUNGEN
EINSTELLUNG DER SÄGEBLATTFÜH-
RUNGEN.
Dies ist der wichtigste Einstellung an der Säge. Es ist
unmöglich, eine zielführende Arbeit zu erreichen, wenn
die Sägeführungslager nicht richtig eingestellt sind. Vor
der Auslieferung der Maschine werden im Hersteller-
werk die Sägeblattführungen genau eingestellt und die
richtige Einstellung wird durch mehrere Probeschnitte,
d.h. Betrieb unter Belastung geprüft. Bei richtiger Hand-
habung ist eine Nachstellung der Führungen nur selten
erforderlich.Sollten die Füh-rungen verstelltsein,so sind
diese umgehend einzu-stellen. Bei fortdauernder fal-
scher Einstellung der Blattführungen erfolgt der Schnitt
des Blatts nicht gerade und dadurch entstehen schwere
Beschädigung-en des Sägeblatts. Da die richtige Einstel-
lung der Blatt-führung ausschlaggebend für die gute Ar-
beitsleistung der Bandsäge ist, sollte bei der Vermutung,
daß eine Verstellung vorliegt, noch vor der Neueinstel-
lung zur Probe erst ein neues Blatt aufgelegt werden.
Wenn ein Sägeblatt auf einer Seite früher matt, aufge-
rauhtist oder Riefen aufweist alsaufderanderen Seite, ist
das ein deutliches Zeichen, daß es schräg sägt. In der Re-
gel wird durch einen Sägeblattwechsel dieser Umstand
behoben, ein Ein- oder Nachstellen der Führungen wird
hier keiner Besserung bringen. Sollte nach dem Wechsel
des Sägeblattes das Problem weiterbestehen, empfiehlt
es sich, das Spiel in den Blattführung-en nachzuprüfen.
Das Spiel sollte maximal 0,1mm betragen, oder aber das
Blatt sollte vom Lager direkt berührt werden. Um diese
Einstellungzuerhalten,gehenSiewiefolgtvor:
1. DieinnereBlattführungsrolleistnichtverstellbar.
2. Die äußere Blattführungsrolle ist auf einer exzen-tri-
schenAchsegelagertundkannverstelltwerden.
3. Zumverstellendie Sechskantmutter an der Achse lö-
sen, dabei die Achse mit einem Inbusschlüssel gegen-
halten.
4. Mittels des Inbusschlüssels die Achse mit der Füh-
rungsrolle auf das richtige minimale Spiel zwischen
demSägeblattunddenFührungeneinstellen.
5. ZiehenSie die Mutter wieder an, wodurch der Exzen-
terblockiertwird.
6. Stellen Sie die zweite Blattführung auf die Selbe Art
ein.
7. Der Blattrücken soll den Rand der Umlenkscheibe
tuschieren.
BEISTELLEN DES BLATTFÜHRUNGSSYSTE-
ME.
Die Maschine hat zwei einstellbare Blattführungssyste-
me. Damit können Sie die Position der Blattführungen
den verschiedenen breiten der Werkstücke anpassen,
um einen möglichst genauen Schnitt und eine lange Le-
bens-dauer des Sägeblattes zu garantieren. Die Blattfüh-
rungs-systeme müssen so beigestellt werden, daß das
Werkstück gerade eben dazwischen passt. Das machen
Siefolgendermaßen:
ORDERNUMMER/BAUJAHR
6Ferm

1. Setzen Sie das Werkstück in die Materialklemme der
MaschineunddrehenSiedieseKlemmegutan.
2. Stellen Sie jedes Blattführungssystem auf die ge-
wünschtepositionein,indemSiedieKnöpfelos-
drehenunddieFührungeneinstellen.
3. DrehenSiedieKnöpfewiederfest.
EINSTELLUNG DER BLATTSPANNUNG.
1. ÜberzeugenSiesich,obderMotorausgeschaltetist.
2. PrüfenSiemitderlinkenHanddieBlattspannung.
3. Stellen Sie mit der rechten Hand den Blattspannungs-
knopfnach,bisSiedierichtigeSpannungerhalten.
Abb.1:EinstellungderBlattspannung
AUFBAU.
1. BefestigenSiedievier Blöcke an den Füßen und befes-
tigen Sie diese am Untergestell der Bandsäge (siehe
Montagezeichnung).
2. Montieren Sie den Motor und Keilriemen, drehen Sie
dieEinstellschraubefest.
BLATSCHNITTGESCHINDIGKEIT.
Beim Einsatz der Bandsäge sollten Sie immer die für das
Material am besten geeignete Geschwindigkeit wählen.
Die Materialschnittaufstellung gibt Ihnen einen kleinen
Überblick über die Einstellung bei verschiedenen Mate-
rialien.
Werkzeugstahl, rostfreier- und Kohlenstoffstahl, Kugel-
lagerbronze:
Geschwindigkeit :20m/min.
RiemscheibeMotor :klein
RiemscheibeSäge :groß
Stahlweich,MessinghartoderBronze:
Geschwindigkeit :29m/min.
RiemscheibeMotor :mittel
RiemscheibeSäge :mittel
Messing weich, Aluminium und andere leichte Materia-
lien:
Geschwindigkeit :51m/min.
RiemscheibeMotor :groß
RiemscheibeSäge :klein
SÄGEBLATTAUSWAHL.
1. DieBandsäge ist mit einem Universalblatt mit 14 Zäh-
neausgerüstet.
2. Die Wahl des Zahnabstandes hängt von der Stärke
desWerkstückesab.
3. Je dünner das Werkstück ist, desto mehr Zähne soll-
tedasSägeblatthaben.
4. Wenn der Zahnabstand zu groß ist, kann das
WerkstückunddasSägeblattbeschädigtwerden.
SÄGEBLATTWECHSEL.
SchwenkenSieden Sägekopf in die vertikale Position, öff-
nen Sie die Sägeblattabdeckung und lockern Sie die Blatt-
spannschraubeso weit, daß das Sägeblatt von denRädern
abgenommenwerdenkann. Montieren Sie das neue Blatt
wiefolgt:
1. LegenSiedasSägeblattzwischendieFührungslager.
2. Führen Sie das Blatt mit der linken Hand über das An-
triebsrad(unten)undhaltenSieesindieserPosition.
3. Ziehen Sie das Blatt mit der rechten hand nach oben,
wodurchesweiteramAntriebsradanliegt.
4. ZiehenSienun mit der linken Hand weiter am oberen
EndedesSägeblattes.
5. Stellen Sie mit der rechten Hand die Blattspann-
schraube so nach, daß Sie das Blatt mit der linken
HandüberdasobereRadschiebenkönnen.
6. Stellen Sie nun die Blattspannung so nach, daß das Sä-
geblattnicht durchrutschen kann, spannen Sie jedoch
nichtzustark.
7. GebenSieeinigeTropfenÖlaufdasSägeblatt.
8. SchließenSiedieSägeblattabdeckung.
BEISTELLENDER BLATTFÜHRUNG.
Abb.2:EinstellenderBlattführung
BEISTELLEN DES BLATTES.
1. LösenSieSchraube(5).
2. StellenSie den einstellbaren Blattstuhl(42)so ein, daß
dasBlattvertikalzumTischsteht.
3. Plazieren Sie einen Winkelhaken auf den Tisch um zu
sehen, ob das Blatt vertikal steht. Wenn nicht, wie-
der-holenSiedannSchritt1bis3.
4. DrehenSiedieSchraube(5)an.
Wenn Sie 45° Gehrung sägen, setzen Sie dann die Mate-
rialklemmeindenvorderstenStand.
Ferm 7
Tryckförstort;hastighetförlåg.
-Sänktrycket,ökahastigheten.
Arbetsstycketvibrerar.
-Klämfastarbetsstycket.
Utrymmetmellantändernaharfyllts.
-Använd ett sågblad med större tänder och ta bort spå-
normedenborste.
5.Motornblirförhet
Sågbladspänningenförstor.
-Sänksågbladspänningen.
Spänningpådrivremförstor.
-Sänkspänningenpådrivremmen.
Sågbladetförgrovtförarbetet.
-Användettfinaresågblad.
Sågbladetförfintförarbetet.
-Användettgrövresågblad.
Kugghjulenintebrariktade.
-Ställ in kugghjulen så att maskhjulet står i mitten på
kugghjulen.
Kugghjulenbehöversmörjas.
-Kontrolleraoljebadet.
Sågbladetblirfastsittandeisågsnittet.
-Sänkinmatningochhastighet.
6.Dåligasågsnitt(krokiga)
Tryckfrånspänningförstort.
-Sänk trycket genom att öka fjäderspänningen på så-
genssida.
Ledstödeninteriktigtinställda.
-Ställ in ledstöden riktigt. Glappet får inte vara större än
0,001”.
Oriktigbladspänning.
-Ökabladspänningen.
Oskarptsågblad.
-Bytutsågbladet.
Oriktighastighet.
-Ändrahastigheten.
Bladstödenförlångtfrånvarandra.
-Ändrapåmellanutrymmet.
Bladledsatsenlös.
-Sättfastden.
Bladgångenförlångtfrånhjulflänsar.
-Ändra på gången i överensstämmelse med bruksanvis-
ningen.
7. Sågsnittetärdåligt(grovt).
Förhögsåghastighetellerinmatning.
-Sänksåghastighetellerinmatning.
Sågbladetärförgrovt.
-Bytsågbladetmotettmedfinaretänder.
Sågbladetsspänningärförlåg.
-Ökasågbladetsspänning.
8.Sågbladetharvriditsig
Sågbladetkörfastisågsnittet.
-Sänkinmatningstrycket.
Förhögsågbladspänning.
-Sänksågbladspänningen.
Reparationer får bara utföras av en behörig in-
stallatör eller reparationsfirma.
ClEl■
FÖRSÄKRAN (S)
Vi intygar och ansvarar för, att denna
produkt överensstammer med följande
norm och dokument
EN292, EN61029-1
EN55014, EN61000-3-2, EN61000-3-3, EN55104
enl. bestämmelser och riktlinjema:
89/392/EEC
73/23EEC
89/336/EEC
fràn 26-05-1998
GENEMUIDEN NL
G.M. Ensing
Quality department
!
22 Ferm

Om du sågar med en vinkel på 45_, sätter du mate-
rialklämmanidessfrämreläge.
4. ATT TA I DRIFT
ARBETSFÖRBEREDELSE
1. Sättsågarmenivågrättläge.
2. Öppna materialklämman genom att vrida på handrat-
teni utändan på sågbordet (moturs) såattarbetsstyc-
ketkanplacerasdär.
3. Sätt arbetsstycket på sågbordet. Om det är ett långt
stycke,stöddet.
4. Kläm fast arbetsstycket i materialklämman genom att
vridapåhandrattenmedurs.
SÅGNING
Stäng omkopplaren medan armen kommer långsamt ned
på arbetsstycket. Låt armen inte falla och forcera inte, låt
sågarmens vikt svara för nödvändig sågkraft. Sågen slår
automatisktifrånnärsågsnittetärklart.
PRAKTISKATIPSFÖRBRASÅGNING
1. Juhårdarematerialet är, desto lägre såghastighet skall
duha.
2. Vid högre såghastigheter rekommenderas använd-
ningavkylvätska.
3. Förattökasågtrycket,vriderdupåjusterknappen(på
vänster sida av golvplattan) medurs och moturs för
attsänkadet.Intemeränettvarvperjustering.
5. UNDERHÅLL
SMÖRJNING
1. Kullager :ingensmörjning
2. Bladstöd :ingensmörjning
3. Lagerdrivhjul :smörjning
4. Materialklämmans skruvaxel : efter behov
5. Det oljebad som drivverken går igenom behöver by-
tasfleragångeromåret.
Gåtillverketsåhär:
Sätt först sågarmen i vågrätt läge. Skruva loss de fyra
skruvarna (12) till kugghjulslådan och öppna kåpan.
Sätt ett tråg under den smala undre kanten på kuggh-
julslådan och lyft långsamt upp armen tills oljan rinner
ut.För tillbakaarmennedåt. Torka uppöverflödigolja
ochföroreningarmedenmjuktrasa. Häll ny olja i kug-
ghjulslådan, tills den blir full utan att det rinner över.
Stängkåpanochdraåtdefyraskruvarna.
6. AVBROTT
1.Sågbladetbrytsoftaav
Materialetärintebrafastklämt.
-Klämfastarbetsstycketriktigt.
Felaktighastighet.
-Ändrapåhastighetenefterinmatningen.
Avståndetmellansågtänderpåbladetärförstort.
-Byt ut sågbladet mot ett med mindre avstånd mellan
sågtänderna.
Materialetärförgrovt.
-Använd ett sågblad för låga hastigheter och med ett li-
tetavståndmellansågtänderna.
Sågbladetharfelaktigspänning.
-Justeraspänningenså att sågbladet nätt och jämnt inte
hopparöverhjulet.
Sågtänderna kommer i kontakt med materialet innan
sågningenbörjar.
-Setillatt sågbladet först kommer i kontakt med arbets-
stycketnärmotornstartat.
Sågbladetgårmothjulflänsen.
-Ändrapåhjuletsinställning.
Felaktigtinställdaledstöd.
-Förändrainställningenpåledstöden.
Sågbladetärförtjockt.
-Användetttunnaresågblad.
Sprickorisvetssömmen.
-Svetsasågbladethosenfackman.
2. Sågbladetblirtrubbigtförfort.
Sågtändernaärförgrova.
-Användettsågbladmedfinaretänder.
Förstorsåghastighet.
-Sänksåghastigheten.
Oriktigspänning.
-Sänksågensfjäderspänningpåsidanavsågen.
Hårdadelarpåarbetsstycket.
-Sänksåghastighetenochökainmatningstrycket.
Myckethårtmaterial.
-Öka inmatningstrycket genom att minska fjäderns
spänning.
Sågbladetvridersig.
-Bytutsågbladetochställinsågbladspänningen.
Otillräckligbladspänning.
-Vrid på knappen för att justera bladspänningen och
minskahastigheten.
3. Onormalt slitage på sågbladets sidor eller bak-
sida
Sågbladsstödenärslitna.
-Bytutsågbladsstöden.
Sågbladsstödenärinterättinställda.
-Justeringsåsomangettsibruksanvisningen.
Konsolentillsågbladsstödensitterloss.
-Sättfastden.
4. Sågtändernarycksavsågbladet.
Sågtändernaärförgrovaförarbetsstycket.
-Användettsågbladmedfinaretänder.
Ferm 21
4. BETRIEB
VORBEREITUNGZUM BETRIEB.
1. DrehenSiedenSägekopfindievertikalePosition.
2. Maschinenschraubstock mit dem zugehörigen Hand-
rad soweit öffnen, daß das Werkstück aufgenommen
werdenkann.
3. Das Werkstück in die Auflagefläche des Maschinen-
schraubstocks einlegen. Bei langen Werkstücke das
herausragendefreie Ende so sicher Abstützen, daßdas
Werkstückdie gewünschte Arbeitslageeinnimmt.
4. Das Werkstück im Maschinenschraubstock sicher
festklemmen.
INBETRIEBNAHMEDER SÄGE.
1. DieSägenieohneBlattabdeckunginBetriebnehmen.
2. Überzeugen Sie sich, daß das Sägeblatt das Werk-
stück nicht berührt, wenn der Motor eingeschaltet
wird.
3. Starten Sie den Motor und warten Sie, bis die Säge ih-
revolleGeschwindigkeiterreichthat.
4. Lassen Sie den Sägekopf nie fallen und üben Sie auch
keinenDruck aus. Sie erreichendeneingestelltenAn-
pressdruck nur, wenn Sie den Sägekopf langsam auf
dasWerkstücksenken.
5. Der richtig eingestellte Anpressdruck ist sehr wich-
tig. Durch zu großen Druck kann das Blatt brechen,
oder die Säge stecken bleiben. Durch zu wenig Druck
wirddasSägeblattsehrschnellstumpf.
6. Verwenden Sie nie ein neues Sägeblatt, um begon-
neneSchnittezuEndezuführen.
7. Beginnen Sie nie an einer scharfen Kante zu schnei-
den.
EINSATZ DER MASCHINE.
1. SchwenkenSiedenSägekopfindievertikalePosition.
2. StellenSie den automatischen Ausschalter so ein,daß
er dann ausschaltet, wenn das Werkstück durchge-
schnittenist.
3. StellenSie den Werkstückanschlag auf diegewünsch-
teLängeein.
4. Öffnen Sie den Schraubstock mit dem Handrad, da-
miter das Werkstück aufnehmen kann.SolltedasMa-
terialzu lang sein, dann müßte es am Ende unterstützt
werden.
5. SchließenSiedenSchraubstockmitdemHandrad.
6. Wählen Sie die geeignete Geschwindigkeit für das
MaterialundschaltenSiedenSchalterein.
7. Schwenken Sie den Sägekopf langsam zurück, bis das
Werkstück berührt wird. Durch zu starken Druck
würdedasSägeblattbrechen.
8. DrehenSie am Einstellgriff bis Sie den richtigen Druck
erhalten.
NÜTZLICHE HINWEISE FÜR DEN SCHNITT.
1. Je harter das Material ist, desto langsamer sollte die
Schnittgeschwindigkeitsein.
2. Bei höhererBlattgeschwindigkeit ist es empfehlens-
wert,einKühlölzuverwenden.
3. UmdenSchnittdruck zu erhöhen, drehen Sie den Ein-
stellgriff (auf der linken Seite der Grundplatte) gegen
den Uhrzeigersinn, um ihn zu senken, im Uhrzeiger-
sinn.NichtmehralseineUmdrehungproEinstellung.
5. WARTUNG
SCHMIERUNG.
DienachfolgendenBauteilesindmitApone90Ölzu
schmieren.
1. Kugellager :keineSchmierung
2. Sägeführungslager :keineSchmierung
3. LagerderAntriebswelle :keineSchmierung
4. Schraubstockspindel :nachBedarf
5. Das Schneckengetriebe des Antriebs läuft im Ölbad.
Ein Ölwechsel ist jährlich vorzunehmen. Während
der ersten Tage nach der Erstinbetrieb-nahme wird
sich das Schneckengetriebe normaler-weise mehr
oder weniger erwärmen. Wenn die Temperatur auf
nicht mehr als ca. 90 °C ansteigt, sind keine weiteren
Maßnahmenerforderlich.
6. STÖRUNGEN
1. HäufigerSägeblattbruch.
WerkstückloseimSchraubstock.
-Schraubstockfestziehen.
FalscheGeschwindigkeit.
-StellenSiedieGeschwindigkeitein.
ZahnabstandamSägeblattzugroß.
-Tauschen Sie das Sägeblatt gegen eines mit gering-
eremZahnabstand.
Werkstückzugrob.
-Stellen Sie eine langsamere Gewindigkeit ein und ver-
wendenSieeinBlattmitgeringeremZahnabstand.
FalscheSägeblattspannung.
-Stellen Sie die Sägeblattspannung so ein, daß das Blatt
amAntriebsradnichtrutscht.
Sägeblatt liegt bereits am Werkstück auf, bevor Sie
denMotoreingeschaltethaben.
-Sägekopf erst absenken, wenn der Motor eingeschal-
tetist und das Sägeblatt seine volle Geschwindigkeit er-
reichthat.
Blatt streift am hinteren Rand des Antriebs- oder
Führungsrades.
-FührungsradparallelzumAntriebsradeinstellen.
SchlechteingestellteSägeführung.
-Sägeführungwiedereinstellen.
8Ferm

Sägeblattzudick.
-VerwendenSieeindünneresSägeblatt.
BruchbeiderSchweißstelle.
-DurchFachmannschweißenlassen.
2. RaschesStumpfwerdendesSägeblattes.
Sägeblattzugrob.
-FeinereZahnungverwenden.
ZuhoheGeschwindigkeit.
-Geschwindigkeitsenken.
UngeeigneterAnpressdruck.
-Senken Sie die Spannung der Feder an der Seite des
Gerätes,derAnpressdruckwirddadurchgrößer.
HarteTeileimMaterial.
-Reduzieren Sie die Geschwindigkeit und erhöhen Sie
denAnpressdruck.
SehrhartesMaterial.
-Erhöhen Sie den Anpressdruck, indem Sie die Feder-
spannungsenken.
Sägeblattverdreht.
-Tauschen Sie das Blatt gegen ein neues aus und stellen
SiedieBlattspannungein.
UngenügendeBlattspannung.
-ErhöhenSiedieBlattspannungmitdemEinstell-knopf.
Blattrutschtdurch.
-Erhöhen Sie die Blattspannung am Einstellknopf und
senkenSiedieGeschwindigkeit.
3. Unübliche Abnützung von der Seit oder
RückseitedesBlattes:
SägeblattführungnichtmehrinOrdnung.
-Austauschen.
Sägeblattführungslagernichtguteingestellt.
-Genaueinstellen.
HaltewinkelderSägeführunglocker.
-Festschrauben.
4. ZähneamSägeblattbrechen:
ZugrobeZahnungfürdieArbeit.
-FeinereZahnungverwenden.
Zu großer Anpressdruck; zu langsame Geschwindig-
keit.
-Anpressdrucksenken;Geschwindigkeiterhöhen.
Werkstückvibriert.
-Werkstückfestklemmen.
HackenderSchnitt.
-Verwenden Sie grobere Zahnung oder entfernen Sie
dieSpänemiteinerBürste.
5. Motorwirdzuheiß:
Sägeblattspannungzuhoch.
-Blattspannungreduzieren.
Keilriemenspannungzuhoch.
-Keilriemenspannungreduzieren.
Zahnungzugrob.
-FeinereZahnungverwenden.
Zahnungzufein.
-GrobereZahnungverwenden.
Führungsradnichtrichtigeingestellt.
-Nachjustieren.
RäderbenötigenÖl.
-Schmieren.
ZustarkeBeanspruchung.
-AnpressdruckundGeschwindigkeitreduzieren.
6. SchlechterSchnitt(schief):
Anpressdruckzuhoch.
-Anpressdruck reduzieren, indem Sie die Federspan-
nungerhöhen.
Führungslagernichtrichtigeingestellt.
-Führungslagereinstellen,Spielnichtmehrals0,1mm.
FalscheBlattspannung.
-BlattspannungamEinstellknopferhöhen.
StumpfesSägeblatt.
-Sägeblattaustauschen.
FalscheGeschwindigkeit.
-Geschwindigkeiteinstellen.
SägeführunghatzuvielSpiel.
-Sägeführungnachstellen.
Sägeführungswinkellocker.
-Festziehen.
DasBlattlauftnichtrichtigamFührungsrad.
-Nachjustieren.
7. SchlechterSchnitt(rauh):
Zu hoher Anpressdruck oder zu hohe Geschwindig-
keit.
-AnpressdruckoderGeschwindigkeitreduzieren.
Zahnungzugrob.
-FeinereZahnungverwenden.
Blattspannungzulocker.
-Nachspannen.
8. Sägeblattverdrehtsich:
Zustarkebeanspruchung.
-AnpressdruckundGeschwindigkeitreduzieren.
ZugroßeBlattspannung.
-Blattspannungreduzieren.
Reparaturen dürfen nur von einem Elektrofach-
mann oder Servicewerkstatt ausgeführt werden!
!
Ferm 9
1. Setillattmotornäravstängd.
2. Tryck lätt med vänster hand mot sågbladet, håll där-
vid sågbladet på det bakre drivhjulet och kontrollera
spänningenpåbladet.
3. Vrid på bladspänningsknappen med höger hand tills
bladetfåtträttspänning.
MONTERING
1. Monterade fyra blocken på fötterna ochsätt fast dem
påbandsågensunderrede(semonteringsritning).
2. Monteramotornochbandet,draåtjusterskruvarna.
FÖRÄNDRINGAVHASTIGHET
1. Ändra på sågbladets hastighet allt efter det material
du sågar. Här nedan följer en översikt för sågning i oli-
kamaterial.
Verktygsstål, rostfritt och kolstavstål, kullager-
brons:
hastighet :20m/min
remskivemotor :liten
remskivanssågblad :stort
Mjuktstål,hårdmässingellerbrons:
hastighet :29m/min
remskivemotor :mellan
remskivanssågblad :mellan
Mjukmässing,aluminiumochannanlättmetall:
hastighet :51m/min
remskivemotor :stor
remskivanssågblad :litet
2. Brytströmtillförseln.Öppnaremskivansskyddskåpa.
Vrid loss stödaxeln (4) så att du därefter kan ändra på
remmensläge för att få önskadhastighet. Kontrollera
remmens spänning såsom angetts tidigare. Om rem-
mens spänning är rätt inställd, sätter du fast motorn
igenochstängerskyddskåpantillremskivan.
VALAVSÅGBLAD
1. Bandsågen levereras som standard med ett univer-
sellt sågblad på 14 tänder/tum. Reservblad med 10 el-
ler14tänder/tumkanlevererasseparat.
2. Val av sågblad beror på tjockleken på det material
somskallsågas.Jutunnarearbetsstycketär,destofler
tänder behövs. För att få ett bra resultat måste minst
tretändergripatagiarbetsstycket.
3. Om sågbladets tänder står så vitt från varandra att de
står gränsle över arbetsstycket kan både arbetsstyc-
keochsågbladfåskada.
BYTEAVSÅGBLAD
Sätt armen i vågrätt läge. Vrid loss knappen till bladets
spänning så att sågbladet kan glida av hjulen. Montera det
nyabladetpåföljandesätt:
1. Placerabladetmellansågstöden.
2. Skjut bladet med vänster hand runt motorns remski-
va(under)ochhålldetkvardär.
3. Hållbladet spänt mot remskivan genom attdra bladet
uppåt med höger hand som håller sågbladet fast up-
pifrån.
4. Tabortvänsterhand från den undre remskivan och ta
med den tag i bladets ovankant för att lägga bladet på
denövreskivan.
5. Ta bort höger hand från bladet och ändra på övre
remskivans läge så att du med vänster hand kan skjuta
bladet om skivan och därvid använder du tumme,
pekfingerochlillfingersomstöd.
6. Vrid på knappen till bladspänningen medurs, tills bla-
detliggerstabilt.Drainteåtknappenförmycket.
7. Applicera2till3dropparoljapåbladet.
8. Sätttillbakasågbladetskåpapåsinplats.
JUSTERINGAVBLADSTÖD
Fig.2:Inställningavbladstöd.
JUSTERINGAVSÅGBLAD
1. skruvalossskruven(5).
2. Ställin den justerbara bladfattningen (43)så att bladet
ärvågrättiförhållandetillsågbordet.
3. Placera en vinkelhake där för att se efter om bladet
sitter vågrätt. Om det inte stämmer - upprepa steg 1
t.o.m.3.
4. Draåtskruven(5)igen.
Fig.3:Justeringavsågblad.
20 Ferm

Produkt: Fermbandsåg
TypBZ-1110,art.nr330742
Fermbv,Genemuiden,Holland
Ljudtrycksnivå 85 dB(A)
Ljudtryckskapacitetsnivå 95 dB(A) LWA
Vibrationer (ãw) 5 m/s2
SERIENUMMER
Serienumretförmaskinensammanställssåhär
Serial nr.
LÄS DEN HÄR BRUKSANVISNINGEN NO-
GA, INNAN DU TAR BANDSÅGEN I
DRIFT!
1. ALLMÄNT
Den här bandsågen är konstruerad för både vågrät och
lodrät användning. Bandsågen har tre hastigheter för såg-
ning av metall, plast och trä. När sågen har sågat igenom
materialet stannar den automatiskt. Bandsågen är
utrustadmedgering-ochmaterialklämma.
2. SPECIELLA
SÄKERHETSFÖRESKRIFTER
INNANDUTARBANDSÅGENIDRIFT:
1. Kontrolleraföljande:
-stämmer bandsågens anslutningsspänning med
nätspänningen (maskiner för en nätspänning på
230 V kan utan problem också kopplas till en
nätspänningpå220V).
-är sladd och stickkontakt i bra skick, starka och
utanfransarellerskador
2. Undvik användning av för långa förlängnings-
kablar.
JORDNING
Bandsågenböranslutastillettvägguttagmedjordning.
Användbaratreådrigkabeltillförlängningssladd.
SLÅAVBANDSÅGENDIREKTVID:
1. Överhettningavmaskinen.
2. Söndrigstickkontakt,sladdellerelledning.
3. Söndrigomkopplare.
4. Rökellerillaluktanderökfrånsveddisolering.
3. JUSTERINGAR
JUSTERINGAVSÅGBLADSSTÖDEN
Detta är bandsågens viktigaste justering. Bandsågen
kommer inte att ge några bra sågresultat om sågbladsstö-
den inte är riktigt justerade. I fabriken har de justerats för
sågning av metall och motorkraften har prövats på olika
sågsnitt så att en riktig justering kan garanteras vid expe-
dieringen. Om bandsågen används på rätt sätt blir det säl-
lan nödvändigt att ändra justeringen. Om sågstödens in-
ställning inte längre är bra, måste de justeras, annars skär
inte sågbladet rakt och om man inte justerar, kan det up-
pstå skada på sågbladet. Därför att justering av stöden är
en viktig faktor för bandsågens resultat är det alltid bäst
att först titta efter om ett dåligt snitt kan förbättras med
ett nytt sågblad, innan du börjar med att ändra på lagrens
justering. Om ett sågblad t.ex. blir tidigare oskarpt på ena
sidan än på den andra kommer det att såga skevt. Genom
att helt enkelt byta sågbladet kan problemet avhjälpas,
justeringav stöden är inte bara svårareutan kommer inte
heller att avhjälpa det här problemet. Om det inte blir nå-
gon förbättring efter byte av sågblad, kontrollera då stö-
den om det finns tillräckligt med mellanutrymme. Det
skall finnas ett glapp på 0,001” mellan ett sågblad med en
tjocklek på 0,25” och sågstöden. För att kunna beräkna
detavståndet,behöverdugöraföljande:
1. Detinrestödetsitterfastochkanintejusteras.
2. Det yttre stödet sitter monterat på ett excentriskt
rörochkanjusteras.
3. Skruva loss muttern och håll fast bulten med en nyc-
kel.
4. Sättbulten i detexcentriskaröret idetläge där önskat
glappuppnås.
5. Skruvafastmuttern.
6. Justeradetandrastödetpåsammasätt.
7. Sågbladets bakkant skall precis nå sågbladsstödets
kant.
JUSTERINGAVBLADSTÖDSSYSTEMET
Bandsågen är utrustad med två justerbara bladstödssat-
ser. Med dem kan du ändra bladstödens lägen till olika
bredder på arbetsstycken för att få ett så exakt sågsnitt
som möjligt och garantera en lång varaktighet för sågbla-
det. Bladstödssatserna måste justeras så att arbetsstyc-
ketprecispassarmellandem.Detskerpåföljandesätt:
1. Placera arbetsstycket i bandsågens materialklämma
ochdraåtordentligt.
2. Ställ in varje bladstödssats i önskat läge genom att los-
sapåknapparnaochställainstöden.
3. Draåtknapparnaigen.
INSTÄLLNINGAVBLADSPÄNNING
Fig.1:Inställningavbladspänning.
ORDERNUMMER/ÅRSMODELL
Ferm 19
ClEl
■
KONFORMITÄTSERKLÄRUNG (D)
Wir erklären in alleiniger Verantwortung, daß
dieses Produkt mit den folgende Normen oder
normativen Dokumenten übereinstimmt:
EN292, EN61029-1
EN55014, EN61000-3-2, EN61000-3-3, EN55104
gemaß den Bestimmungen der Richtlinien:
89/392/EEC
73/23EEC
89/336/EEC
ab 26-05-1998
GENEMUIDEN NL
G.M. Ensing
Quality department
10 Ferm

Product: Fermbandzaagmachine
TypeBZ-110,art.nr.:330742
Ferm,Genemuiden,Holland.
Geluidsdrukniveau 85 dB(A)
Geluidsdrukvermogenniveau 95 dB(A) LWA
Trillingen (aw) 5 m/s2
SERIE NUMMER
Hetserienummer op de machinekomtals volgt tot stand.
Serial nr.
LEES DEZE GEBRUIKSAANWIJZING GOED
DOOR VOORDAT U DE BANDZAAGMA-
CHINE IN GEBRUIK NEEMT!
1. ALGEMEEN
Deze machine is ontworpen voor zowel horizontaal- als
verticaalgebruik. Demachineis voorzien vandriesnelhe-
den voor het zagen van metaal, kunststof en hout. Nadat
het materiaal is doorgezaagd, komt de machine automa-
tisch tot stilstand. De machine is voorzien van een ver-
stek-enmateriaalklem.
2. SPECIALE
VEILIGHEIDSVOORSCHRIFTEN
VOOR HET INGEBRUIKNEMEN VAN DE MA-
CHINE
1. Controleerhetvolgende:
-komt de aansluitspanning van de machine met de
netspanningovereen (machines voor een netspan-
ning van 230V kunnen zonder problemen op een
netspanningvan220Vaangeslotenworden);
-zijn het snoer en de netstekker in goede staat; ste-
vig,zonderrafelsofbeschadigingen.
2. Vermijdhetgebruikvantelangeverlengkabels.
AARDING.
De machine dient aangesloten te worden op een stop-
contactvoorzienvanrandaarde.
Gebruik voor verlenging alleen drie-aderige verleng-
snoerenvanvoldoendedikte.
HET APPARAAT ONMIDDELIJK UITZETTEN
BIJ:
1. Oververhittingvandemachine.
2. Storing in de netstekker, netsnoer of snoerbeschadi-
ging.
3. Defecteschakelaar.
4. Rookofstankvanverschroeideisolatie.
3. AFSTELLINGEN
AFSTELLING VAN DE STEUNEN VAN DE
ZAAGBLADGELEIDERS.
Dit is de belangrijkste afstelling van uw machine. De ma-
chine zal geen bevredigende resultaten leveren indien de
zaagbladgeleidersniet goed zijn afgesteld. De zaagbladge-
leiders van uw bandzaag zijn afgesteld voor het zagen van
metaal en op motorkracht getest door er verscheidene
proefsneden mee te maken om een juiste afstelling te ga-
randeren voordat de machine de fabriek verliet. Als de
machine op de juiste wijze wordt gebruikt zal het zelden
nodigzijn de instelling bij te stellen.Alsdeinstelling van de
geleiders niet goed meer is, moet deze worden bijge-
steld. In zo’n geval snijdt het zaagblad niet recht en als
geen bijstelling plaatsvindt kan schade aan het zaagblad
ontstaan. Omdat de afstelling van de geleiders een zeer
belangrijke factor is voor de prestaties van uw zaag, is het
altijdhet beste eerst te kijken ofeen slechte snede verbe-
terd kan wordt door een nieuw zaagblad aan te brengen
voordat u begint met de afstelling van de lagers te veran-
deren. Als een blad bijvoorbeeld aan één zijde sneller bot
wordt dan aan de andere zijde zal het krom gaan snijden.
Door eenvoudig het zaagblad te verwisselen kan dit pro-
bleem verholpen worden, bijstelling van de steunen is
niet alleen moeilijker maar zal dit probleem ook niet ver-
helpen. Als door het verwisselen van het zaagblad geen
verbeteringontstaat, controleer dan degeleidersop aan-
wezigheidvan voldoende tussenruimte. Ermoeteen spe-
ling van 0,001” zijn tussen een blad met een dikte van
0,25” en de geleidesteunen. Om deze afstand te bereiken
moetuhetvolgendedoen:
1. De binnenste geleidingssteun is vast en kan niet wor-
denbijgesteld.
2. De buitenste geleidingssteun is gemonteerd op een
excentrischebusenkanbijgesteldworden.
3. Draai de moer los en houd de bout vast met een sleu-
tel.
4. Breng de bout in de excentrische bus, in de positie
waarindegewenstespelingbereiktwordt.
5. Draaidemoeraan.
6. Stel de tweede geleidingssteun op dezelfde manier
bij.
7. Deachterrand vanhetzaagblad moetjuistde rand van
desteunvandezaagbladgeleiderraken.
AFSTELLING VAN HET BLADGELEIDINGS-
STELSEL
De machine is voorzien van twee instelbare bladgelei-
dingsstellen. Hiermee kunt u de positie van de bladgelei-
ders aanpassen aan verschillende breedten van werk-
stukken, om een zo nauwkeurig mogelijke snede en een
langelevensduurvanhetzaagbladtegaranderen.
De bladgeleidingsstellen moeten zo worden afgesteld, dat
hetwerkstukernettussenpast.Ditgeschiedtopdevolgende
wijze:
1. Plaats het werkstuk in de materiaalklem van de ma-
ORDERNUMMER/BOUWJAAR
Ferm 11
Paliersguide-scieendésaxage.
-Ajustezlespaliersduguide-scie.
Lametropépaisse.
-Remplacezparunelameplusfine.
Fendillementàlasoudure.
-Ressoudezavecadresse.
2. Emoussageprématurédelalame.
Dentstropépaisses.
-Utilisezdesdentsplusfines.
Vitessetropélevée.
-Réduisezlavitesse.
Pressiond’alimentationinadéquate.
-Réduisezlatensionduressortsurcôtédelascie.
Pointsdursouécaillessurmatériau.
-Réduisez la vitesse et augmentez la pression d’alimen-
tation.
Durcissementdumatériau.
-Augmentez la pression d’alimentation en réduisant la
tensionduressort.
Lamedéformée.
-Remplacezparunenouvellelameetréglezlapression.
Pressionlameinsuffisante.
-Serrez le bouton de réglage de pression de la lame, ré-
duisezlavitesse.
3. Usure inhabituelle sur côte/contre pointe de
lalame:
Guide-scieusés.
-Remplacez.
Paliersguide-sciemalréglés.
-Ajustezsuivantmanuelpouropérateurs.
Attachepalierguide-scietroplâche.
-Serrez.
4. Dentsdelamearrachées:
Dentstropépaisses.
-Utilisezlameàdentsplusfines.
Pressiontropélevée;vitessetropfaible.
-Réduisezlapression;augmentezlavitesse.
Vibrationsdelapièceàtravailler.
-Serrezbienlapièceàtravailler.
Amassementdecopeaux.
-Utilisez lame à dents plus épaisses ou enlevez les co-
peaux.
5. Moteurchauffetrop:
Pressiondelametropélevée.
-Réduisezlapressionsurlalame.
Tensiondecourroiedecommandetropélevée.
-Réduisezlatensiondecourroiedecommande.
Lametropépaissepourpièceàtravailler.
-Utilisezunelameplusfine.
Lametropfinepourpièceàtravailler.
-Utiliserunelameplusépaisse.
Engrenagesmalcentrés.
-Régler les engrenages pour que la vis sans fin soit au
centredel’engrenage.
Engrenagesontbesoindegraissage.
-Vérifiezlebaind’huile.
Lamesecoincependantlacoupe.
-Réduisezl’alimentationetlavitesse.
6. Mauvaisescoupes(tordues):
Pressiond’alimentationtropélevée.
-Réduisez la pression en augmentant la tension du res-
sortsurcôtédelascie.
Paliersguide-sciemalréglés.
-Ajustez les paliers guide-scie, l’écartement doit être in-
férieurà0,001”.
Pressionlameinadéquate.
-Ajustezlapressiondelamerequise.
Lameémoussée.
-Remplacezlalame.
Vitesseincorrecte.
-Ajustezlavitesse.
Guide-scietropécartés.
-Réglezl’écartementdesguide-scie.
Assemblagedesguide-scietroplâche.
-Serrez.
Guide-scietropéloignédesboudins.
-Alignezà nouveaulalame en observantlesinstructions.
7. Mauvaisescoupes(grossières):
Tropgrandevitesseoualimentation.
-Réduisezvitesseoualimentation.
Lametropépaisse.
-Remplacezparlameplusfine.
Pressiondelameinsuffisante.
-Ajustezlapressiondelame.
8. Lalamesetord:
Lalamesecoincependantlacoupe.
-Réduisezlapressiond’alimentation.
Pressiondelametropforte.
-Réduisezlapressiondelame.
Laissez effecteur les réparations par un instal-
lateur ou une entreprise de réparation recon-
nue!
ClEl
■
DÉCLARATION DE CONFORMITÉ (F)
Nous declarons sous notre propre responsabilité
que ce produit est en conformité avec les normes
ou documents normalisés suivants
EN292, EN61029-1
EN55014, EN61000-3-2, EN61000-3-3, EN55104
conforme aux réglementations:
89/392/EEC
73/23EEC
89/336/EEC
dès 26-05-1998
GENEMUIDEN NL
G.M. Ensing
Quality department
!
18 Ferm

Ce réglage a déjà été effectué et soumis à de nombreux
essais de marche à l’usine. Lorsque la scie est correcte-
mentutilisée,les réglages sont presque superflus. Si l’alig-
nementse dérègle, la lame quittera la couronne mobileet
s’endommagera. Le procédé de réglage est décrit ci-des-
sous.
METHODEDE REGLAGEDE LA LAME.
1. Desserrerlavis(5).
2. Réglez le siège de lame (42) afin que la lame soit per-
pendiculaireaubanc.
3. Vérifiez,envous servant de l’équerre, que la lame soit
bien perpendiculaire au banc. Si tel n’est pas le cas, re-
commencezl’opérationde1à3.
4. Serrezlavis(5).
Fig.3:Réglagedelalame
Lorsquevouscoupezsousunanglede45°,placez
l’étauenpositionfrontale.
4. OPERATION
LA COUPE.
Avant la mise en marche de l’appareil, il est important de
lire attentivement le mode d’emploi et d’examiner cha-
que partie, ainsi que la vitesse, la sélection de la lame, la
positionduguide-scie,etc.Procédercommesuit:
AJUSTAGE
POUR LA COUPEHORIZONTALE.
1. Soulevezlatêteporte-scieenpositionverticale.
2. Pour introduire la pièce à travailler, ouvrez l’étau en
faisant tourner la couronne mobile placée à l’extré-
mité de la base (en sens contraire aux aiguilles d’une
montre).
3. Placezlapièceàtravaillersurlebancdescie.Sila
pièceestlongue,ayezsoindesoutenirl’extrémité.
4. Fixez solidement la pièce à travailler dans l’étau en
tournantlaroueàmain dans le sens des aiguilles d’une
montre.
LA COUPE HORIZONTALE.
Fermezle commutateur, abaissant ainsi lentement la tête
de scie dans la pièce à travailler. Ne laissez pas tomber la
tête, ne forcez pas non plus. La tête de scie se charge elle-
même de fournir l’effort de coupe nécessaire. Une fois la
coupeterminée,lascies’arrêteautomatiquement.
5. LA MISE EN SERVICE
GRAISSAGEDE LA SCIE.
Utilisez l’huile Apone 90 pour graisser les composantes
suivantescommesuit:
1. Roulementàbille :pasdegraissage
2. Palierguide-scie :pasdegraissage
3. Palieractionnéàroue :pas de graissage
4. Vismèredel’étau :selon nécessité
5. Les deux engrenages de commande tournent dans un
bain d’huile. Il est donc important de renouveller l’-
huile du bain plus souvent qu’une fois l’an. Pour
procéder au renouvellement d’huile, placez d’abord
la tête de scie en position horizontale, desserrez 4 vis
(12)de la boîte d’engrenage,ouvrezle couvercle (14).
Placez un récipient au-dessous du coin inférieur ten-
dudelaboîte d’engrenage, soulevez lentement la tête
de scie pour permettre à l’huile de s’écouler. Abais-
sez la tête de scie. Nettoyez avec un chiffon doux
l’excédentd’huile et autres saletés. Remplissez ensui-
te la boîte d’engrenage de l’huile de lubrification, sans
toutefois faire déborder. Fermez le couvercle, serrez
les4vis.
6. PANNES
1. Casseexcessivedelalame.
Piècetroplâchedansl’étau.
-Bienserrerlapiècedansl’étau.
Vitesseoualimetationincorrecte.
-Réglezlavitesseoul’alimentation.
Tropgrandécartementdesdentsdescie.
-Remplacez par une lame à moindre écartement de
dents.
Matériautropgrossier.
-Utilisez une lame à petit écartement de dents et à fai-
blevitesse.
Pressionlameincorrecte.
-Réglez pour que la lame ne glisse pas sur la cou-ronne
mobile.
Dents en contact avec le matériau avant le début de la
coupe.
-Placez la lame en contact avec la pièce après le démar-
ragedumoteur.
Lalamefrottesurlesboudins.
-Réglezl’alignementdelacouronnemobile.
Ferm 17
chineendraaidezegoedaan.
2. Stel elk bladgeleidingsstel in op de gewenste positie
door de knoppen los te draaien en de geleiders in te
stellen.
3. Draaideknoppenweeraan.
INSTELLING VAN DE BLADSPANNING.
1. Zorgdatdemotoruitstaat.
2. Druk licht met de linkerhand tegen het zaagblad;
houd hierbij het zaagblad op het achterste aandrijf-
wielencontroleerdespanningvanhetblad.
3. Draai aan de bladspanningsknop met de rechterhand
totdathetbladdejuistespanningheeftbereikt.
Fig.1:Instellingvandebladspanning
OPBOUW.
1. Monteerdevierblokkenaandepoten en bevestig de-
zeaan hetonderstelvan de bandzaag(zie de montage-
tekening).
2. Monteer de motor en de band, draai de instelschroef
aan.
AANPASSENVANDESNELHEID.
1. Pas de snelheid van het zaagblad bij het gebruik van de
bandzaagaltijdaan,aanhetmateriaaldatusnijdt.
Hieronder ziet u een overzicht met betrekking tot
hetzagenvanverschillendematerialen:
Gereedschapsstaal, roestvast- en koolstofstaal, kogella-
gerbrons:
Snelheid :20m/min.
Riemschijfmotor :klein
Riemschijfzaagblad :groot
Zachtstaal,hardmessingofbrons:
Snelheid :29m/min.
Riemschijfmotor :middel
Riemschijfzaagblad :middel
Zachtmessing,aluminiumenanderlichtmateriaal:
Snelheid :51m/min.
Riemschijfmotor :groot
Riemschijfzaagblad :klein
2. Onderbreek de stroomvoorziening. Open de be-
schermkapvan deriemschijf.Draai de geleidingsaslos
(4) waarna u de positie van de riem kunt veranderen
om de gewenste snelheid te bereiken. Controleer de
spanning van de riem zoals eerder is aangegegeven.
Als de spanning van de riem goed is afgesteld zet u de
motorweergoedvast. Sluit vervolgens de bescherm-
kapvanderiemschijf.
KEUZE VAN HET ZAAGBLAD.
1. De bandzaag wordt standaard geleverd met een uni-
verseel zaagblad van 14 tanden/inch. Reservebladen
met10of14tanden/ichzijnapartleverbaar.
2. De keuze van het zaagblad hangt af van de dikte van
het te zagen materiaal. Hoe dunner het werkstuk,
hoemeertandennodigzijn.Omeengoedresultaatte
bereiken moeten tenminste drie tanden in het werk-
stukgrijpen.
3. Als de tanden van het blad zover uiteenstaan, dat ze
schrijlings op het werkstuk komen te staan kunnen
zowelhetwerkstukalshetzaagbladschadeoplopen.
VERWISSELEN VAN HET ZAAGBLAD.
Zet de arm in de verticale stand. Draai de knop voor de
spanning van van het blad zover los, dat het zaagblad van
dewielen kan glijden.Installeerhet nieuwe bladopde vol-
gendemanier:
1. Plaatshetbladtussendegeleidesteunen.
2. Schuif het blad met de linkerhand rond de riemschijf
vandemotor(onder)enhoudhetdaarvast.
3. Houd het blad strak tegen de riemschijf door het blad
omhoog te trekken met de rechterhand die het zaag-
bladvanbovenvasthoud.
4. Haal de linkerhand van de onderste riemschijf en pak
er de bovenkant van het blad mee vast om het op de
bovensteschijfteleggen.
5. Haal de rechterhand van het blad en verander de
stand van de bovenste riemschijf zo, dat u met de lin-
kerhandhetblad om de schijf kunt schuiven, waarbij u
deduim,wijsvingerenpinkalsgeleidersgebruikt.
6. Draai de knop voor de spanning van het blad met de
richting van de klok mee totdat het blad net niet meer
schuift.Draaideknopnietteveelaan.
7. Doe2à3druppelsolieophetblad.
8. Zetdekapvoorhetzaagbladweeropzijnplaats.
BIJSTELLEN VAN DE BLADGELEIDING.
Fig.2:Instellingvandebladgeleiding
12 Ferm

BIJSTELLEN VAN HET BLAD.
1. Draaischoef(5)los.
2. Stelde instelbare bladstoel (42) zoin,dat het blad ver-
ticaaltenopzichtevandetafelstaat.
3. Plaats een winkelhaak om te zien of het blad verticaal
staat.Zoniet,herhaaldanstap1totenmet3.
4. Draaischroef(5)aan.
Fig.3:Bijstellenvanhetzaagblad
Als u onder een hoek van 45° zaagt, zet de materiaalklem
danindevoorstestand.
4. INBEDRIJFSTELLING
WERKVOORBEREIDING.
1. Zetdezaagarmindeverticalestand.
2. Open de materiaalklem door aan het handwiel aan
het uiteinde van de tafel te draaien (tegen de wijzers
vandeklokin) om plaatsen van het werkstuk mogelijk
temaken.
3. Plaatshetwerkstuk op de tafel. Als het een lang werk-
stukis,ondersteundanhetuiteinde.
4. Klem het werkstuk goed vast in de materiaalklem
door het handwiel met de wijzers van de klok mee te
draaien.
HET ZAGEN.
Sluitde schakelaarterwijlu de armlangzaamop het werk-
stuk laat neerkomen. Laat de arm niet vallen en forceer
niet,laat het gewicht van de zaagarm voordenodigezaag-
krachtzorgen.Dezaagslaatautomatischaf als de snede is
voltooid.
NUTTIGE TIPS VOOR GOED ZAGEN.
1. Hoe harder het materiaal, hoe langzamer de zaag-
snelheidingesteldmoetworden.
2. Bij hogere zaagsnelheden is het aan te bevelen een
koelvloeistoftegebruiken.
3. Om de zaagdruk te verhogen, draait u de instelknop
(aande linkerkant van degrondplaat)tegende wijzers
vandeklokin,omhemteverlagen,metdewijzersvan
deklokmee.Nietmeeralséénslagperinstelling.
5. ONDERHOUD
SMERING.
Smeer de volgende onderdelen met Apone 90 olie, als
aangegeven:
1. Kogellagers :nietsmeren
2. Bladgeleider :niet smeren
3. Lageraangedrevenwiel :nietsmeren
4. Schroefasmateriaalklem :naarbehoefte
5. Het oliebad waarin de drijfwerken lopen dient meer-
deremalenperjaartewordenververst.
Handeldanalsvolgt:
Zet eerst de arm in de horizontale stand, draai de vier
schroeven (12) van de tandwielkast los en open de
kap. Plaats een bak onder de nauwe onderste rand
van de tandwielkast en til de arm langzaam op totdat
de olie eruit loopt. Breng dan de arm weer naar bene-
den en veeg overtollige olie en verontreinigingen met
een zachte doek weg. Voeg dan olie toe in de tand-
wielkast totdat deze vol is, zonder over te lopen. Sluit
dekapendraaidevierschroevenaan.
6. STORINGEN
1. Vaakbrekenvanhetzaagblad.
Materiaalnietgoedvastgeklemd.
-Klemhetwerkstukgoedvast.
Onjuistesnelheid.
-Pasdesnelheidvandevoedingaan.
Afstandtussendetandenvanhetbladtegroot.
-Vervang het zaagblad voor een exemplaar met een
kleinereafstandtussendetanden.
Materiaalteruw.
-Gebruik een zaagblad voor lage snelheden en met een
kleineafstandtussendetanden.
Onjuistespanningvanhetblad.
-Stelde spanning zo in, dat het blad net nietoverhetwiel
kanslippen.
Tanden zijn in contact met het materiaal voordat met
zagenwordtbegonnen.
-Breng het zaagblad pas in contact met het werkstuk
nadatdemotorisgestart.
Bladlooptaanopdewielflens.
-Veranderdeinstellingvanhetwiel.
Verkeerdingesteldegeleidesteunen.
-Veranderinstellinggeleidesteunen.
Zaagbladtedik.
-Gebruikeendunnerzaagblad.
Scheurtjesbijdelasnaad.
-Laathetzaagbladdooreenvakmanlassen.
Ferm 13
etfixez-lasolidement.
2. Régler chaque assemblage de guide-scie en position
désiréeendesserant les boutons à main et en mettant
lesguidesenpositiondésirée.
3. Serrerlesboutonsàmain.
REGLAGEDE LA PRESSIONDE LA LAME.
1. Assurez-vousdel’arrêtdumoteur.
2. De la main gauche appuyez légèrement sur la lame,
posezl’arrière de la lame contre la bride delacouron-
nemobileettestezlapressiondelalame.
3. De la main droite activez le bouton de réglage de la
pression de la lame, jusqu’à obtention de la pression
requise.
Fig.1:Réglagedelapressiondelalame
ASSEMBLAGE.
1. Mettez quatre patins aux supports pieds et fixez ces
supports pieds à la scie à ruban à métaux, voir schéma
d’assemblage.Fixezsolidementlespatinsausol.
2. Assemblez le moteur et la courroie, serrez la vis de
calage.
CHANGEMENT DE VITESSE.
1. Lorsque vous utilisez votre scie à ruban à métaux,
adaptez la vitesse de coupe de la lame à la vitesse qui
convientle mieux au matériau à couper. Letableau de
coupedesmatériauxestindiquéci-dessous:
Outil,Inoxouacierallié:
Vitesse :20m/min.
Pouliemoteur :petite
Pouliescie :grande
Palier,bronzeaciermoulé,laitonduroubronze:
Vitesse :29m/min.
Pouliemoteur :moyenne
Pouliescie :moyenne
Laitondoux,aluminium,autresmatériauxlégers:
Vitesse :51m/min.
Pouliemoteur :grande
Pouliescie :petite
2. Débranchez l’alimentation. Ouvrez le couvercle du
couvre-poulie. Desserrez la vis mère (4), vous pou-
vez maintenant procéder au changement de position
de la courroie afin d’obtenir la vitesse désirée. Véri-
fiez la pression de la courroie comme indiqué ci-
avant. Une fois que la pression de la courroie est bien
réglée,fixez solidement le moteur. Fermez le couver-
cleducouvre-poulie.
SELECTION DE LA LAME.
1. Une lame à 14 dents/inch d’usage général est livrée
avec la scie à ruban à métaux. Egalement en vente, les
lamesauxdenturesde10et14dents/inch.
2. Le choix de la lame dépend de l’épaisseur de la pièce a
couper; il est conseillé plus la lame est fine, d’utiliser
une lame ayant un plus grand nombre de dents par
pouce. Pour une coupe précise et nette, il est néces-
saire d’avoir en tout temps un minimum de 3 dents
danslapièceàtravailler.
3. Lorsque les dents de la lame sont si éloignées qu’elles
chevauchent la pièce à travailler, cette dernière ainsi
que la lame peuvent être sérieusement endom-
magées.
CHANGEMENTDELALAME.
Mettez la tête de scie en position verticale. Desserrez
suffisamment le bouton de réglage de pression de la lame
pour permettre à la lame de glisser de la couronne mobi-
le. Procédez comme suit pour l’installation de la nouvelle
lame:
1. Placezlalameentrechaquepalierguide-scie.
2. Introduisez la lame autour de la poulie du moteur (in-
férieure)delamaingaucheetmaintenezenposition.
3. Maintenezlalametendue contre la poulie du mo-teur
entirant la lameversle haut delamain droite quevous
aurezplacéesurlapartiesupérieuredelalame.
4. Retirez votre main gauche de la poulie inférieure et
placez-la sur la partie supérieure de la lame en vue de
gardersurlalame,latensionappliquéeverslehaut.
5. Retirez votre main droite de la lame et réglez la posi-
tion de la poulie supérieure afin de permettre à votre
mainde glisser la lame autour de la poulieenvous ser-
vant du pouce, de l’index et de l’auriculaire comme
guides.
6. Actionnez suffisamment le bouton de réglage de
pression de la lame dans le sens des aiguilles d’une
montreafindepareraupatinagedelalame.
Neserrezpasexcessivement.
7. Appliquez2ou3gouttesd’huilesurlalame.
8. Replacezleguide-scie.
REGLAGEDEL’ALIGNEMENTDELALAME.
Fig.2:Réglagedel’alignementdelalame
16 Ferm

Produit: Fermscieàruban
TypeBZ-110,Numérod’art.330742
Ferm,Genemuiden,Pays-Bas.
Niveau de pression acoustique 85 dB(A)
Niveau de puissance acoustique 95 dB(A) LWA
Vibration (aw) 5 m/s2
NUMERO DE SERIE
Le numéro de série sur la machine est formé de la façon
suivante.
Serial nr.
LISEZ ATTENTIVEMENT CETTE NOTICE
EXPLICATIVE AVANT LA MISE EN SERVI-
CE DE LA SCIE A RUBAN!
1. CARACTERISTIQUES
Une scie à ruban spécialement étudiée pour scier hori-
zontalement et verticalement. Présente trois vitesses de
coupepourmétaux,matières plastiques ou bois. S’arrête
automatiquement une fois la coupe terminée. Equipée
d’uneéchellepour l’étau de coupe à onglet. Marche silen-
cieuse.
2. PRESCRIPTIONS
DE SÉCURITÉ SPÉCIAL
AVANTLAMISEENSERVICEDEL’APPAREIL:
1. Contrôlezlespointssuivants:
-est-ce que la tension de raccordement du moteur
correspond à la tension duréseau? Les machines
pourvues de l’indication 230 Volts peuvent être
raccordées également à une tension du réseau de
220Volts.
-est-ce que le fil d’alimentation et la fiche-secteur
sont en bon etat: fort, sans effiloches ou endom-
magements.
2. Prévenezl’usagedecâblesd’allongementlongs.
PRISE DE TERRE
Cet appareil est équipé d’un cordon de raccordement
électrique à conducteur terre principale, ainsi qu’une fi-
chepour prise deterre.La fiche doitêtreintro-duite dans
une prise adaptée, installée convenablement et mise à la
terresuivanttouslescodes et règlements appliqués loca-
lement.
ARRÉTEZ IMMÉDIATEMENT L’APPAREIL EN
CASDE:
1. Surchauffage de la machine.
2. Interrupteurdéfectueux.
3. Production excessive d’étincelles par les balais ou
pontsd’étincellesdanslecollecteur.
4. Fumeé ou mauvaise odeur causée par des matériaux
isolantsbrûlés.
3. REGLAGE
REGLAGE DES PALIERGUIDE-SCIE.
C’est le réglage le plus important sur votre scie. Il est im-
possible d’obtenir des coupes précises tant que les gui-
des-scie ne sont pas correctement réglés. Avant de quit-
ter l’usine, les paliers guide-scie pour votre scie à ruban à
métaux sont réglés et soumis à de nombreux essais de
marche et de coupe, en vue d’une parfaite mise au point.
Lorsque la scie est correctement utilisée, les réglages
sont presque superflus. Si toutefois il y a défaillance du
réglage des guide-scie, procédez immédiatement à la
bonne mise au point. Il est important de maintenir une
mise au point précise et correcte, car autrement la lame
ne coupera pas linéairement, et si aucun ajustage n’a lieu,
la lame de votre scie sera endommagée. Comme le régla-
ge des guide-scie est un facteur critique pour la perfor-
mancede votre scie, il est conseillé d’essayerune nouvel-
le lame pour vérifier la précision de la coupe avant de
procéderau réglage des paliers. Si, parexemple,unelame
s’émousse d’un côte plus vite que de l’autre, elle coupera
en déviant. Un simple changement de lame résoudra le
problème, tandis qu,un réglage compliqué n’y parviendra
pas. Si toutefois une nouvelle lame ne corrige pas ce mau-
vais fonctionnement, vérifiez l’écartement des guide-
scie.Il devrait exister un écartementde0.001”entre la la-
me de 0.025” d’épaisseur et les paliers guides. En vue
d’obtenircetécartement,procédezcommesuit:
1. Lepalierguideinterneestfixéetnepeutêtreréglé.
2. Le palier guide externe est monté sur un coussinet
d’excentrique pour réglage de course, il peut se rég-
ler.
3. Desserrez l’écrou en maintenant le boulon avec une
clémâlecoudée.
4. Positionnezle coussinet d’excentrique en tournant le
boulonjusqu’àlapositiond’écartementrequise.
5. Serrezl’écrou.
6. Opérez de la même manière pour le réglage de se-
condpalierguide-scie.
7. La contre pointe de la lame devrait à peine toucher le
butoirdupalierguide-scie.
REGLAGE DE L’ASSEMBLAGE DES GUIDE-
SCIE.
La scie à ruban à métaux comprend deux assemblages de
guide-scie. Cette caractéristique vous permet de régler
la position des guide-scie pour une gamme de largeurs
despièces à travailler. Pour les coupes lesplus précises et
une durée de vie prolongée de la lame. Les assemblages
des guide-scie devraient juste dégager la pièce à couper.
Cecis’effectuecommesuit:
1. Placer la pièce à travailler dans l’étau de la scie à ruban
NUMERO D’ORDRE/ANNEE DE FABRICATION
Ferm 15
2. Vroegtijdigbotwordenvanhetblad.
Tandenvanhetzaagbladtegrof.
-Gebruikeenzaagbladmetfijneretanden.
Tegrotesnelheid.
-Verlaagdesnelheid.
Onjuistevoeding.
-Verlaag de veerspanning van de zaag aan de zijkant
vandezaag.
Hardestukkeninhetmateriaal.
-Verlaagdesnelheidenverhoogdevoedingsdruk.
Zeerhardmateriaal.
-Verhoogdevoedingsdruk door de spanning van de veer
teverminderen.
Hetzaagbladverdraait.
-Vervang het zaagblad voor een nieuw en pas de blad-
spanningaan.
Onvoldoendebladspanning.
-Draai de knop voor de bladspanning aan en verminder
desnelheid.
3. Abnormale slijtage aan de zij- of achterkant
vanhetzaagblad:
Bladgeleidersversleten.
-Vervangen.
Bladgeleidingssteunennietgoedafgesteld.
-Bijstellenzoalsaangegevenindegebruiksinstructie.
Consolebladgeleidingssteunenzitlos.
-Vastzetten.
4. Tandenwordenvanhetzaagbladgerukt:
Tandentegrofvoorhetwerk.
-Gebruikeenzaagbladmetfijneretanden.
Druktegroot;snelheidtelaag.
-Verlaagdedruk,verhoogdesnelheid.
Werkstuktrilt.
-Klemhetwerkstukvast.
Ruimtestussentandenrakenvol.
-Gebruik een zaagblad met grovere tanden of verwijder
spaandersdoorborstelen.
5. Motorwordtteheet:
Zaagbladspanningtehoog.
-Verlaagdezaagbladspanning.
Spanningaandrijfriemtehoog.
-Verlaagdespanningvandeaandrijfriem.
Zaagbladtegrofvoorhetwerk.
-Gebruikeenfijnerzaagblad.
Zaagbladtefijnvoorhetwerk.
-Gebruikeengroverzaagblad.
Tandwielennietgoedgericht.
-Stel de tandwielen bij zodat het wormwiel in het mid-
denvandetandwielenstaat.
Tandwielenmoetenwordengesmeerd.
-Controleerhetoliebad.
Zaagbladraaktvastindezaagsnede.
-Verlaagdevoedingensnelheid.
6. Slechtezaagsneden(krom):
Drukvoedingtegroot.
-Verlaag de druk door de veerspanning op de zijkant
vandezaagtevergroten.
Geleidesteunennietgoedafgesteld.
-Stel de geleidesteunen goed af. De speling mag niet
groterzijndan0,001”.
Onjuistebladspanning.
-Verhoogdebladspanning.
Botzaagblad.
-Vervanghetzaagblad.
Onjuistesnelheid.
-Veranderdesnelheid.
Bladgeleidersteveruitgezet.
-Veranderdetussenruimte.
Bladgeleidingsgestellos.
-Vastzetten.
Bladlooptevervandewielflenzen.
-Verander de loop in overeenstemming met de ge-
bruiksaanwijzing.
7. Slechtezaagsneden(ruw):
Tehogesnelheidofvoeding.
-Verlaagdesnelheidofvoeding.
Zaagbladistegrof.
-Vervanghetzaagbladdooreenfijnerexemplaar.
Zaagbladspanningtelaag.
-Verhoogdezaagbladspanning.
8. Zaagbladverdraait:
Zaagbladlooptvastindezaagsnede.
-Verlaagdevoedingsdruk.
Tehogezaagbladspanning.
-Verlaagdezaagbladspanning.
Reparaties mogen alleen worden uitgevoerd
door een erkend installateur of reparatiebedrijf.
ClEl
■
CONFORMITEITSVERKLARING (NL)
Wij verklaren dat dit product
voldoet aan de volgende
normen of normatieve documenten
EN292, EN61029-1
EN55014, EN61000-3-2, EN61000-3-3, EN55104
overeenkomstig de bepalingen in de richtlijnen
89/392/EEC
73/23EEC
89/336/EEC
vanaf 26-05-1998
GENEMUIDEN NL
G.M. Ensing
Quality department
!
14 Ferm
