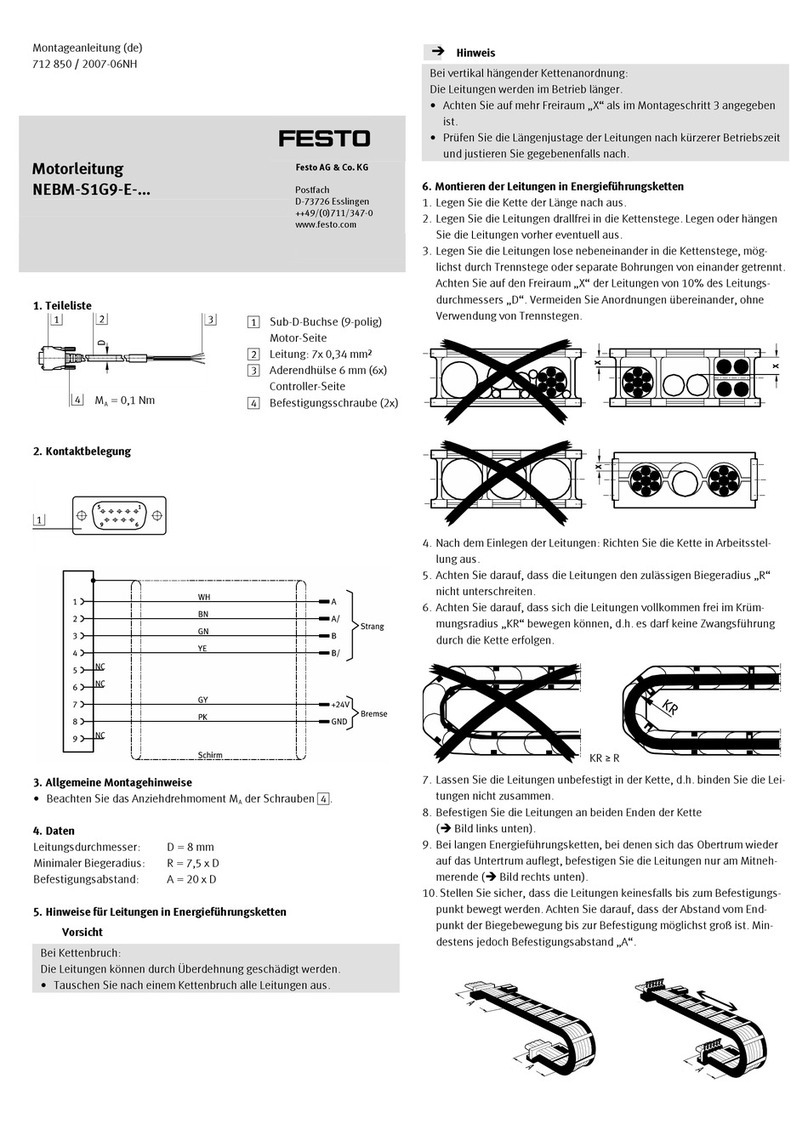

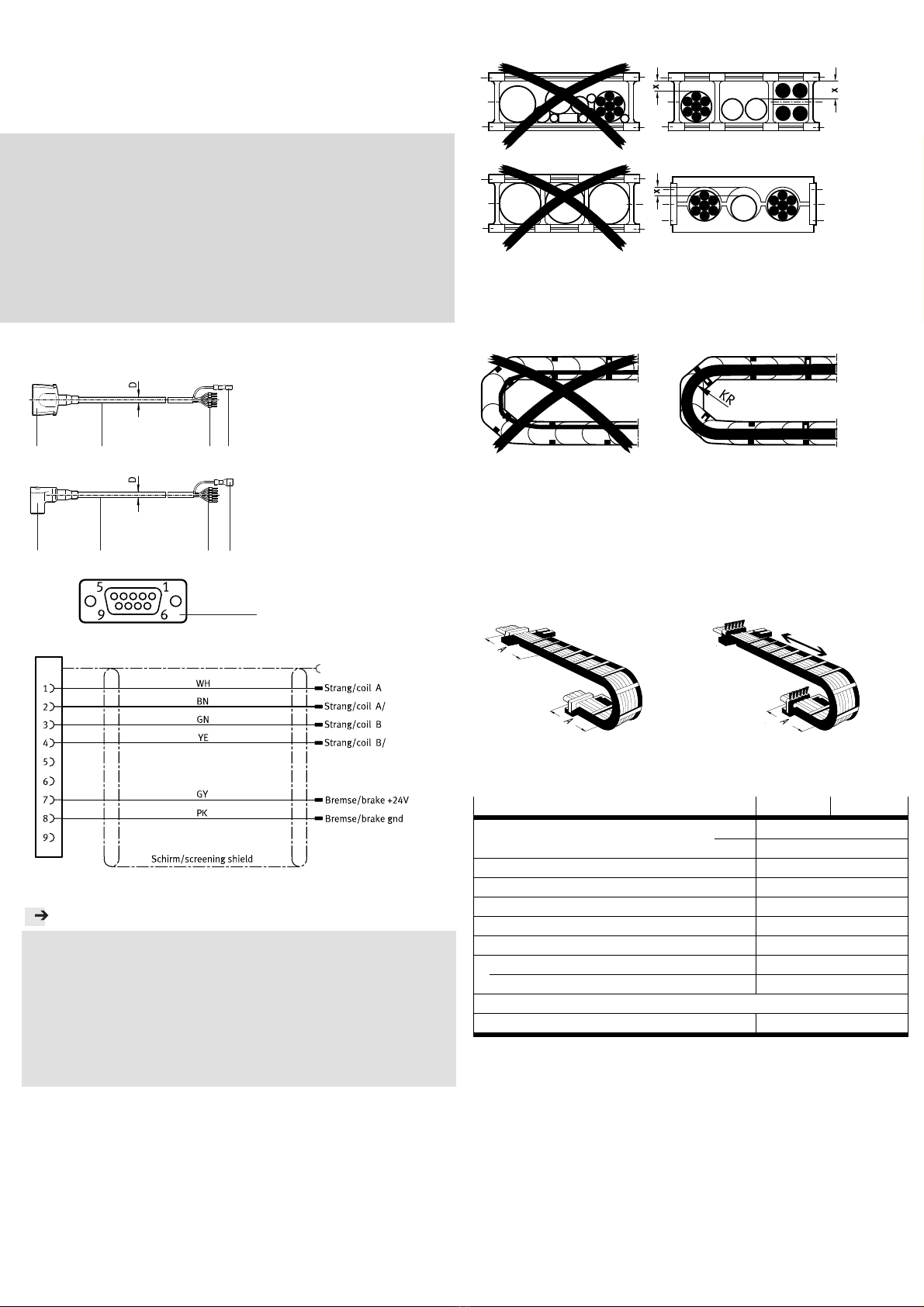

Festo NEBM-S1G9-E Series User manual

Montageanleitung (Original: de)
758661
1203NH
†‡
Motorleitung
NEBM-S1G9/W9-E-...-Q5
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Teileliste
NEBM-S1G9:
16545d_2
1Leitung (1x)
Motor-Seite:
2Buchse (1x)
9-polig
Controller-Seite:
3Aderendhülse (6x)
DIN 46228 E0,34-8
4 Steckhülse rot (1x)
DIN 46245 6,3x0,8
NEBM-S1W9:
16545d_1
2. Kontaktbelegung
16545d_3
Motor-Seite Controller-Seite
16545d_4
3. Hinweise für Leitungen in Energieführungsketten
Hinweis
Bei Kettenbruch:
Die Leitungen können durch Überdehnung geschädigt werden.
Tauschen Sie nach einem Kettenbruch alle Leitungen aus.
Bei vertikal hängender Kettenanordnung:
Die Leitungen werden im Betrieb länger.
Achten Sie auf mehr Freiraum „X“ als im Montageschritt 3 angegeben.
Prüfen Sie die Längenjustage der Leitungen nach kürzerer Betriebszeit
und justieren Sie gegebenenfalls nach.
4. Montieren der Leitungen in Energieführungsketten
1. Legen Sie die Kette der Länge nach aus.
2. Legen Sie die Leitungen drallfrei in die Kettenstege.
Legen oder hängen Sie die Leitungen vorher eventuell aus.
3. Legen Sie die Leitungen lose nebeneinander in die Kettenstege, möglichst
durch Trennstege oder separate Bohrungen voneinander getrennt. Achten
Sie auf Freiraum „X“ der Leitungen von 10% des Kabeldurchmessers „D“.
Vermeiden Sie Anordnungen übereinander, ohne Verwendung von Trenn-
stegen.
7435d_3
4. Nach dem Einlegen der Leitungen: Richten Sie die Kette in Arbeitsstellung
aus.
5. Achten Sie darauf, dass die Leitungen den zulässigen Biegeradius „R“
nicht unterschreiten.
6. Achten Sie darauf, dass sich die Leitungen vollkommen frei im Krüm-
mungsradius „KR“ bewegen können, es darf keine Zwangsführung durch
die Kette erfolgen.
7435d_4
7. Lassen Sie die Leitungen unbefestigt in der Kette, binden Sie die Leitun-
gen nicht zusammen.
8. Befestigen Sie die Leitungen an beiden Enden der Kette (Bild 1).
9. Bei langen Energieführungsketten, bei denen sich das Obertrum wieder
auf das Untertrum auflegt, befestigen Sie die Leitungen nur am Mitneh-
merende (Bild 2).
10. Stellen Sie sicher, dass die Leitungen keinesfalls bis zum Befesti-
gungspunkt bewegt werden. Achten Sie darauf, dass der Abstand vom
Endpunkt der Biegebewegung bis zur Befestigung möglichst groß ist,
mindestens jedoch Befestigungsabstand „A“.
Bild 1
7435d_2
Bild 2
7435d_1
5. Technische Daten
NEBM-...-E-...-Q5 S1G9 S1W9
Kabelaufbau [mm²] 6x0,34
geschirmt
Kabeldurchmesser D [mm] 6,2 ± 0,2
Min. Kabel-Biegeradius R [mm] 62
Befestigungsabstand A [mm] 124
Schutzart 2IP65
Umgebungstemperatur [°C] −40 … +80
In Energieführungsketten [°C] 0 … +60
Bei beweglicher Kabelverlegung [°C] −5 … +80
Werkstoffinformation
Kabelmantel PUR
1
2
3
4
1
3
4
2
2
KR ›R

Assembly instructions (Translation: en)
758661
1203NH
†‡
Motor cable
NEBM-S1G9/W9-E-...-Q5
Festo AG & Co. KG
Postfach
D-73726 Esslingen, Ger-
many
++49/(0)711/347-0
www.festo.com

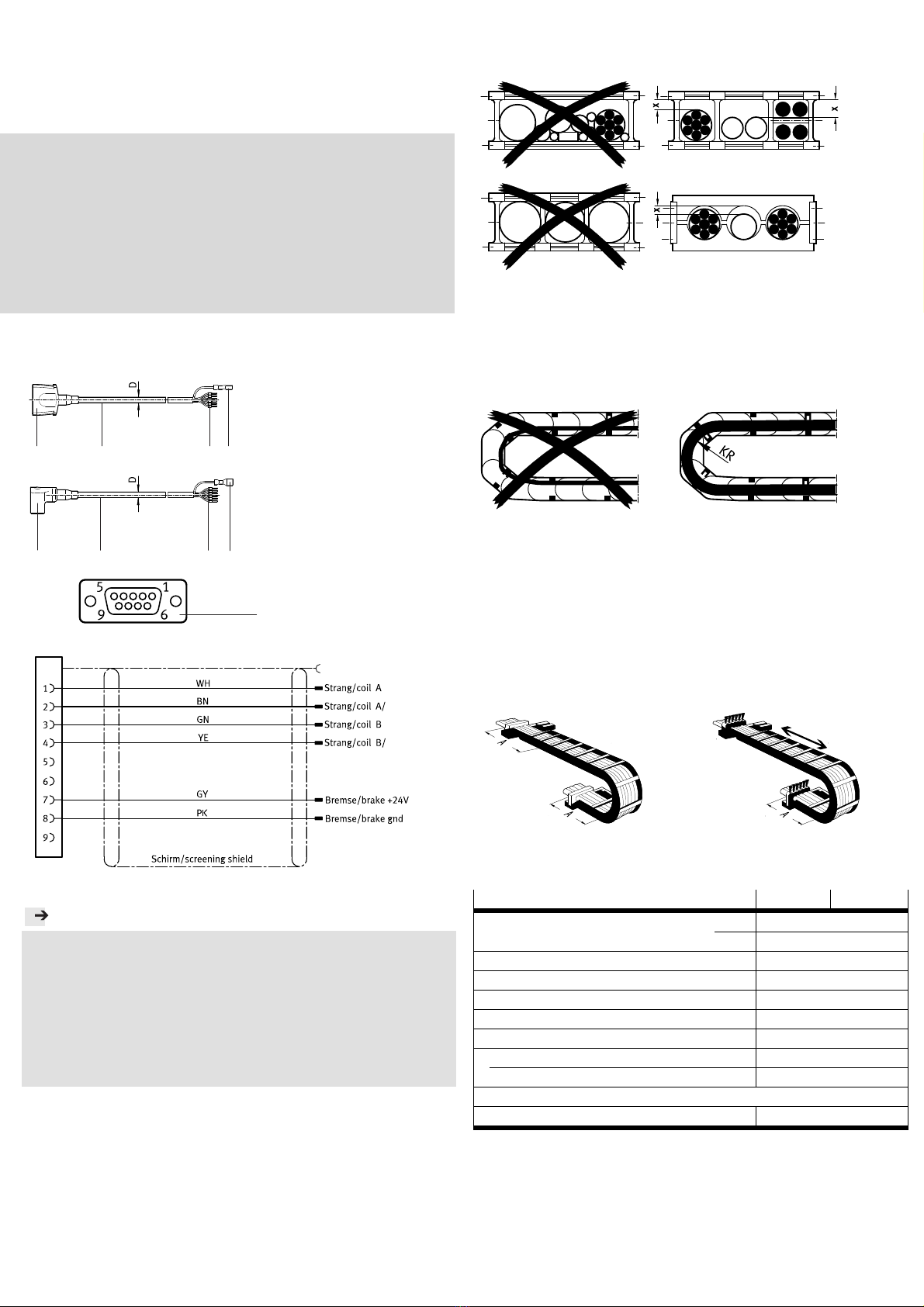

1. Parts list
NEBM-S1G9:
16545d_2
1Cable (1x)
Motor side:
2Socket (1x)
9-pin
Controller side:
3Wire end sleeve (6x)
DIN 46228 E0.34-8
4 Push-in sleeve red (1x)
DIN 46245 6.3x0.8
NEBM-S1W9:
16545d_1
2. Pin allocation
16545d_3
Motorside Controllerside
16545d_4
3. Instructions for cables in energy chains
Note
In case of cable break:
The cables can be damaged due to overstretching.
Replace all the cables after a chain breakage.
With a vertical energy chain:
The cables will stretch during operation.
Ensure that there is more clearance "X" than specified in assembly step 3.
Check the length of the cables after a short operating period and adjust, if
necessary.
4. Mounting the cables in energy chains
1. Lay the chain out lengthwise.
2. Place the cables in the energy chain, making sure they are not twisted.
Lay out or hang the cables first, if necessary.
3. Lay the cables loose next to each other in the energy chain, if possible
separated from each other by separators or holes. Ensure that the clear-
ance "X" of the cables is 10% of the cable diameter "D".
Avoid placing cables on top of each other, without use of separators.
7435d_3
4. After laying the cables, place the chain in the operating position.
5. Make sure that the cables do not fall below the permissible bending ra-
dius "R".
6. Make sure that the cables can move completely freely in the bending ra-
dius "KR"; the cables must not be forced through the chain.
7435d_4
7. Leave the cables loose in the chain; do not tie them together.
8. Fasten the cables on both ends of the chain (Fig. 1).
9. With long energy chains, in which the upper run lies on the lower run, fas-
ten the cables only at the driver end (Fig. 2).
10. Make sure that the cables are on no account moved all the way to the
fastening point. Make sure that the distance from the endpoint of the
bending movement to the attachment is as large as possible,
but at least mounting space "A".
Fig. 1
7435d_2
Fig. 2
7435d_1
5. Technical data
NEBM-...-E-...-Q5 S1G9 S1W9
Cable composition [mm²] 6x0.34
Screened
Cable diameter D [mm] 6.2 ± 0.2
Min. cable bending radius R [mm] 62
Mounting space A [mm] 124
Protection class 2IP65
Ambient temperature [°C] −40 … +80
In energy chains [°C] 0 … +60
With flexible cable installation [°C] −5 … +80
Information on material
Cable sheath PUR
1
2
3
4
1
3
4
2
2
KR ›R
