Festo NEBM-T1G12-T1G12 Series User manual

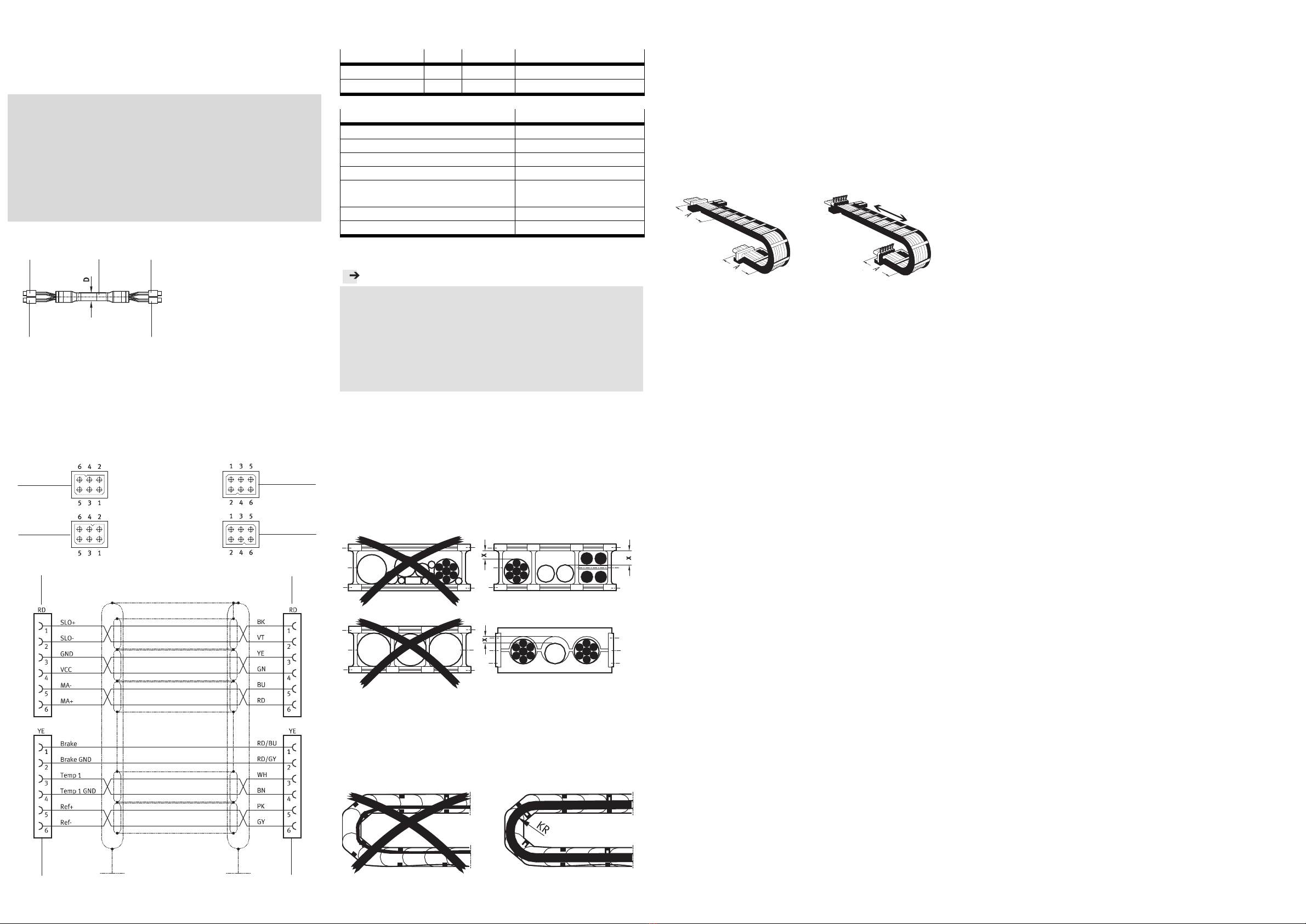

Montageanleitung (de)
744 702 / 2009-02NH
†‡
Encoderleitung
NEBM-T1G12-T1G12-…
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Teileliste
13468d_1
1Signalbuchse YE
gelb (6-polig)
Motor-Seite
2Signalbuchse RD
rot (6-polig)
Motor-Seite
3 Leitung
4Signalbuchse YE
gelb (6-polig)
Controller-Seite
5Signalbuchse RD
rot (6-polig)
Controller-Seite
2. Kontaktbelegung
13468d _2 13468d_3
13468d _4
3. Technische Daten
Leitungsaufbau Strom Spannung Stoßspannungsfestigkeit
5x (2x 0,34 mm²) 2,1 A 48 V 1,2 kV
2x 0,5 mm² 3,5 A 48 V 1,2 kV
NEBM-T1G12-T1G12-... Werte
Leitungsdurchmesser D [mm] 10,6
Minimaler Biegeradius R [mm] 7,5 x D
Befestigungsabstand A [mm] 20 x D
Verschmutzungsgrad 3
Schutzart (im eingebau-
ten Zustand)
IP 65
Temperaturbereich [°C] -40 … +90
Isolierhülle TPE
4. Hinweise für Leitungen in Energieführungsketten
Hinweis
Bei Kettenbruch:
Die Leitungen können durch Überdehnung geschädigt werden.
•Tauschen Sie nach einem Kettenbruch alle Leitungen aus.
Bei vertikal hängender Kettenanordnung:
Die Leitungen werden im Betrieb länger.
•Achten Sie auf mehr Freiraum „X“ als im Montageschritt 3 angegeben.
•Prüfen Sie die Längenjustage der Leitungen nach kürzerer Betriebszeit
und justieren Sie gegebenenfalls nach.
5. Montieren der Leitungen in Energieführungsketten
1. Legen Sie die Kette der Länge nach aus.
2. Legen Sie die Leitungen drallfrei in die Kettenstege. Legen oder hängen
Sie die Leitungen vorher eventuell aus.
3. Legen Sie die Leitungen lose nebeneinander in die Kettenstege, möglichst
durch Trennstege oder separate Bohrungen voneinander getrennt. Achten
Sie auf den Freiraum „X“ der Leitungen von 10% des Leitungsdurchmes-
sers „D“. Vermeiden Sie Anordnungen übereinander, ohne Verwendung
von Trennstegen.
7435d_3
4. Nach dem Einlegen der Leitungen: Richten Sie die Kette in Arbeitsstellung
aus.
5. Achten Sie darauf, dass die Leitungen den zulässigen Biegeradius „R“
nicht unterschreiten.
6. Achten Sie darauf, dass sich die Leitungen vollkommen frei im Krüm-
mungsradius „KR“ bewegen können, es darf keine Zwangsführung durch
die Kette erfolgen.
7435d_4
7. Lassen Sie die Leitungen unbefestigt in der Kette, binden Sie die Leitungen
nicht zusammen.
8. Befestigen Sie die Leitungen an beiden Enden der Kette
(Bild links unten).
9. Bei langen Energieführungsketten, bei denen sich das Obertrum wieder
auf das Untertrum auflegt, befestigen Sie die Leitungen nur am Mit-
nehmerende (Bild rechts unten).
10. Stellen Sie sicher, dass die Leitungen keinesfalls bis zum Befesti-
gungspunkt bewegt werden. Achten Sie darauf, dass der Abstand vom
Endpunkt der Biegebewegung bis zur Befestigung möglichst groß ist. Min-
destens jedoch Befestigungsabstand „A“.
7435d_2 7435d_1
2
3
4
1
5
2
5
KR ›R
1
4
2
5
1
4
Schirm auf Zugentlastung

Assembly instructions (en)
744 702 / 2009-02NH
†‡
Encoder cable
NEBM-T1G12-T1G12-…
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Parts list
13468d_1
1Signal socket YE
yellow (6-pin)
motor side
2Signal socket RD
red (6-pin)
motor side
3 Cable
4Signal socket YE
yellow (6-pin)
controller side
5Signal socket RD
rot (6-pin)
controller side
2. Pin assignment
13468d _2 13468d_3
13468d _4
3. Technical data
Cable Current Voltage Resistance to peak voltage
5x (2x 0.34 mm²) 2.1 A 48 V 1.2 kV
2x 0.5 mm² 3.5 A 48 V 1.2 kV
NEBM-T1G12-T1G12-... Values
Cable diameter D [mm] 10.6
Minimum bending radius R [mm] 7.5 x D
Distance between
fastenings
A [mm] 20 x D
Degree of contamination 3
Protection class
(when fitted)
IP 65
Temperature range [°C] -40 … +90
Insulating sheath TPE
4. Instructions for cables in energy chains
Note
If there is a chain fracture:
The cables can be damaged due to overstretching.
•Replace all cables after a chain fracture.
With a hanging chain arrangement:
The cables are longer in operation.
•Ensure that there is more play "X" than that specified in assembly step 3.
•Check the length of the cables after a short operating period and adjust,
if necessary.
5. Fitting the cables in energy chains
1. Lay the chain out in length.
2. Lay the cables without twisting in the links of the chain. Lay or hang out
the cables first, if necessary.
3. Lay the cables loose next to each other in the chain links, if possible
separated from each other by separator links or holes. Observe the play
"X" of cables of 10% of the cable diameter "D". Avoid arrangements with
cables on top of each other if separator links are not used.
7435d_3
4. After laying the cables, arrange the chain in the work position.
5. Make sure that the cables are not bent to a radius less than the permitted
bending radius "R".
6. Make sure that the cables can move freely in the bending radius "KR", the
cables must not be forced through the chain.
7435d_4
7. Leave the cables unfastened in the chain, do not tie the cables together.
8. Fasten the cables on both ends of the chain
(see fig. below left).
9. With long energy chains in which the upper drum lies on the lower drum,
fasten the cables only at the driver end (see fig. below right).
10. Make sure that the cables cannot be moved up onto fastening point.
Make sure that the distance from the end point of the bending movement
on the fastening is as large as possible. At least, however, fastening
distance "A".
7435d_2 7435d_1
2
3
4
1
5
2
5
KR ›R
1
4
2
5
1
4
Screening, strain-relieved
