Festo MPS 8106688 Instruction manual

Festo Didactic
8111134 de/en/es/fr
09/2019
81
06688
MPS
®Trolley for Industrial Robots
M
PS®
Accessories
Technische Daten und
Monta
gehinweise
Technical data and
a
ssembly information
Especificaciones técnicas
y
instrucciones para
el
montaje
Caractéristiques
techniques
et consignes
de
montage

Order number: 8111134
Revision level: 09/2019
Authors: Frank Ebel, Mustafa Ersoy, Markus Schmid
Layout: Frank Ebel
© Festo Didactic SE, Rechbergstraße 3, 73770 Denkendorf, Germany, 2019
[phone] www.festo-didactic.com
[phone] [email protected]
Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts verboten,
soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte
vorbehalten, insbesondere das Recht, Patent-, Gebrauchsmuster- oder Geschmacksmusteranmeldungen
durchzuführen.
Reproduction, distribution and utilisation of this document, as well as the communication of its contents to
others without explicit authorisation, is prohibited. Offenders will be held liable for damages. All rights
reserved, in particular the right to file patent, utility model and registered design applications.
Sin nuestra expresa autorización, queda terminantemente prohibida la reproducción total o parcial de este
documento, así como su uso indebido y/o su exhibición o comunicación a terceros. De los infractores se
exigirá el correspondiente resarcimiento de daños y perjuicios. Reservados todos los derechos, en especial
los de patentes, de modelos registrados y estéticos.
Toute communication ou reproduction de ce document, sous quelque forme que ce soit, et toute
exploitation ou communication de son contenu sont interdites, sauf autorisation écrite expresse. Tout
manquement à cette règle expose son auteur au versement de dommages et intérêts. Tous nos droits sont
réservés, notamment pour le cas de l'attribution d'un brevet ou celui de l'enregistrement d'un modèle
d'utilité.
MPS®Wagen für Industrieroboter ____________________________________________________________5
MPS®Trolley for Industrial Robots_________________________________________________________ 19
Chasis rodante MPS®para robots industriales________________________________________________ 33
Chariot MPS®pour robots industriels _______________________________________________________ 47

© Festo Didactic 8111134 3
Soweit in diese
r Betriebsanleitung nur von Lehrer, Schüler etc. die Rede ist, sind
selbstverständlich auch Lehrerinnen, Schülerinnen etc. gemeint. Die Verwendung nur
einer Geschlechtsform soll keine geschlechtsspezifische Benachteiligung sein, sondern
dient nur der besseren Lesbarkeit und dem besseren Verständnis der Formulierungen.
VORSICHT
Diese Betriebsanleitung muss dem Anwender ständig zur Verfügung stehen.
Vor Inbetriebnahme muss die Betriebsanleitung gelesen werden.
Die Sicherheitshinweise müssen beachtet werden.
Bei Missachten kann e
s zu schweren Personen- oder Sachschäden kommen.
For the sake of readability
throughout these operating instructions, all gender-specific
terms are to be considered to refer to both the feminine and the masculine form
,
except
when referring to a particular person.
CAUTION
These operating instructions must always be available to the user.
The operating instructions must be read before commissioning.
The safety instructions must be observed
Non
-observance may result in severe personal injury or damage to property.

4© Festo Didactic 8111134
Se sobreentiende que el uso de términos en género masculino incluye también los
correspondientes términos de género femenino. El uso de una sola forma de género no
supone ninguna discrimin
ación específica, sino que sirve para mejorar la lectura y la
compresión de los textos.
ATENCIÓN
Las presentes instrucciones de utilización deben estar a disposición del usuario en
todo momento.
Deben leerse estas instrucciones antes de la puesta en funcionamiento.
Deben respetarse las instrucciones de seguridad.
De no hacerlo, pueden producirse
graves daños físicos y materiales.
Les termes enseignant, étudiant, etc. employés dans les présentes instructions de
service désignent aussi, bien entendu, les enseignantes, étudiantes, etc. L'emploi d'un
seul genre ne saurait constituer une discrimination sexuelle, mais a simplement pour
but de faciliter la lecture et la compréhension de ce qui est dit.
ATTENTION
Les instructions de service doivent être constamment à la disposition de l'utilisateur.
Les instructions de service doivent avoir été lues avant la mise en service.
Se conformer aux consignes de sécurité.
Le non
-respect peut entraîner de graves dommages corporels ou matériels.

MPS®Wagen für Industrieroboter
© Festo Didactic 8111134 5
Inhalt
1 Sicherheitshinweise ________________________________________________________________6
2 Technische Daten___________________________________________________________________7
3 Beschreibung ______________________________________________________________________7
4 Lieferumfang ______________________________________________________________________9
5 Zubehör___________________________________________________________________________9
6 Montagehinweise ________________________________________________________________ 10
6.1 Profilplatte, Bedienpult und A4-Aufnahmeprofil_________________________________________ 10
6.2 MPS®Tür, 350 mm x 505 mm________________________________________________________ 13
6.3 MPS®Tür, 350 mm x 660 mm________________________________________________________ 15

MPS®Wagen für Industrieroboter
6© Festo Didactic 8111134
1Sicherheitshinweise
WARNUNG
Gefährliche Spannung
Durch die Betriebsspannung einer auf dem MPS
®Wagen montierten MPS®Station
kann eine gefährliche Berührspannung entstehen.
Erden Sie den Wagen d
urch Anschluss eines Schutzleiters.
VORSICHT
Handverletzungen durch scharfe Kanten
Greifen Sie zum Verfahren des Wagens immer in die seitli
chen Grifföffnungen mit
Kantenschutz.
VORSICHT
Transportsicherung
Die Feststellbremsen der Lenkrollen des MPS
®Wagens sind keine Transportsicherung!
Wenn Sie den MPS
®Wagen als Ladung transportieren, verwenden Sie Gurte zur
Sicherung.

MPS®Wagen für Industrieroboter
© Festo Didactic 8111134 7

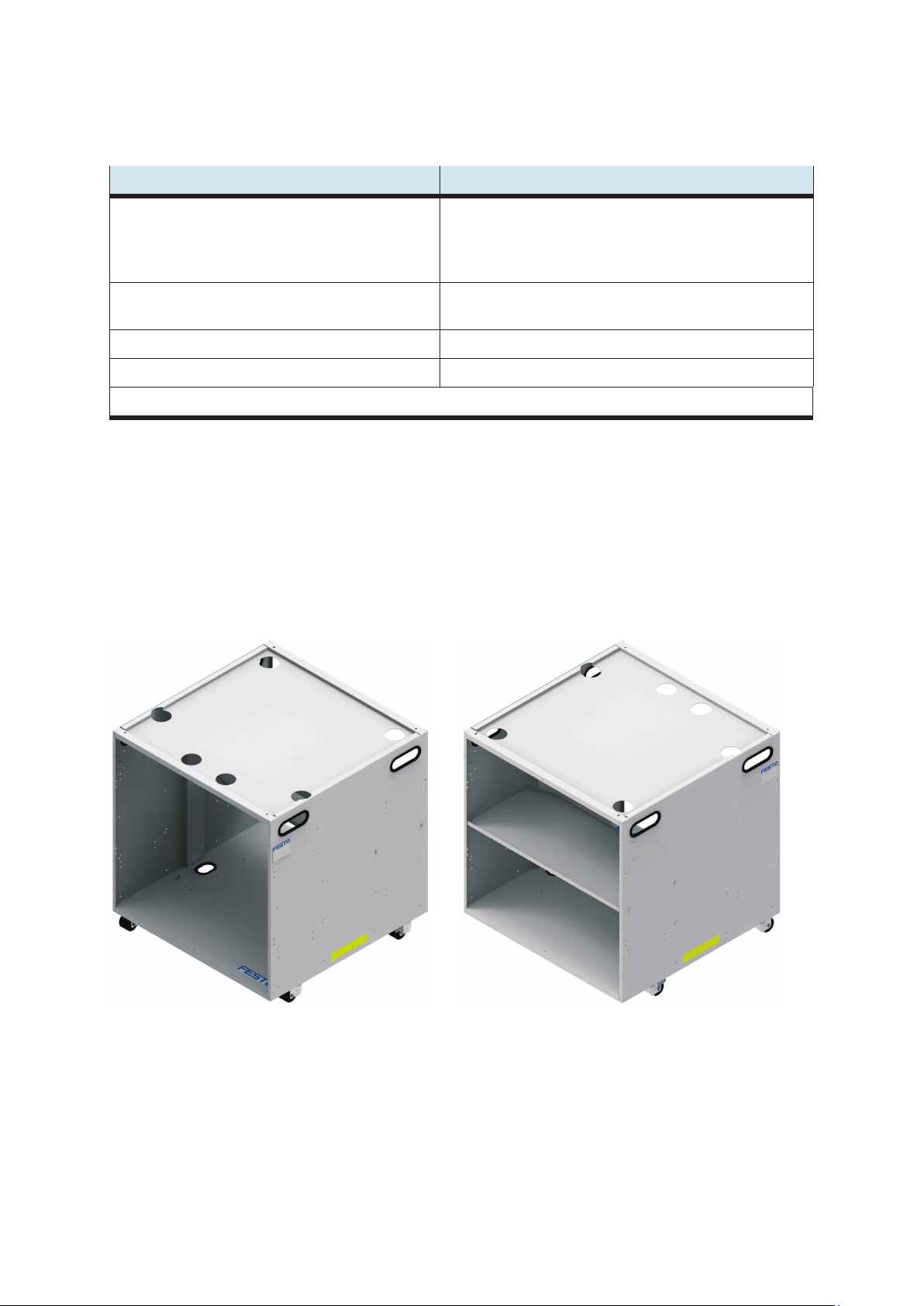

2Technische Daten
Parameter Wert
Abmessungen Höhe 750 mm
inkl. Rollen bis Oberkante Wagen
Breite 700 mm
Tiefe 700 mm
Rollen 4 Lenkrollen,
2 davon mit Feststellbremse
Leergewicht ca. 12 kg
Zuladung/zulässiges Gesamtgewicht 35 kg/47 kg
Änderungen vorbehalten
3Beschreibung
Der MPS®Wagen für Industrieroboter mit Lenkrollen erleichtert die Projektarbeit, da MPS®Stationen mit
Industrieroboter zusammen mit Bedienpult, Robotersteuerung und Teachbox problemlos im Schulungsraum
platziert werden können. Auch die Kombination von mehreren Stationen zu einer Anlage ist schnell und
einfach möglich.
MPS®Wagen für Industrieroboter, isometrische Ansicht von vorne und hinten

MPS®Wagen für Industrieroboter
8© Festo Didactic 8111134
Der Wagen ist in robuster Bauweise aus verschweißten Blechen ausgeführt. Alle Oberflächen sind lackiert.
Durchgänge in den Seitenwänden und dem Boden sorgen für eine geordnete Schlauch- und Kabelführung.
Die vier Lenkrollen sind an der Unterseite des Wagens versetzt montiert, damit auch bei verbundenen
Wagen kein verhaken der Lenkrollen auftreten kann. Zwei Lenkrollen sind mit einer Feststellbremse
ausgestattet. Die Grifföffnungen an den Seitenwänden sind mit einem Kantenschutz versehen.

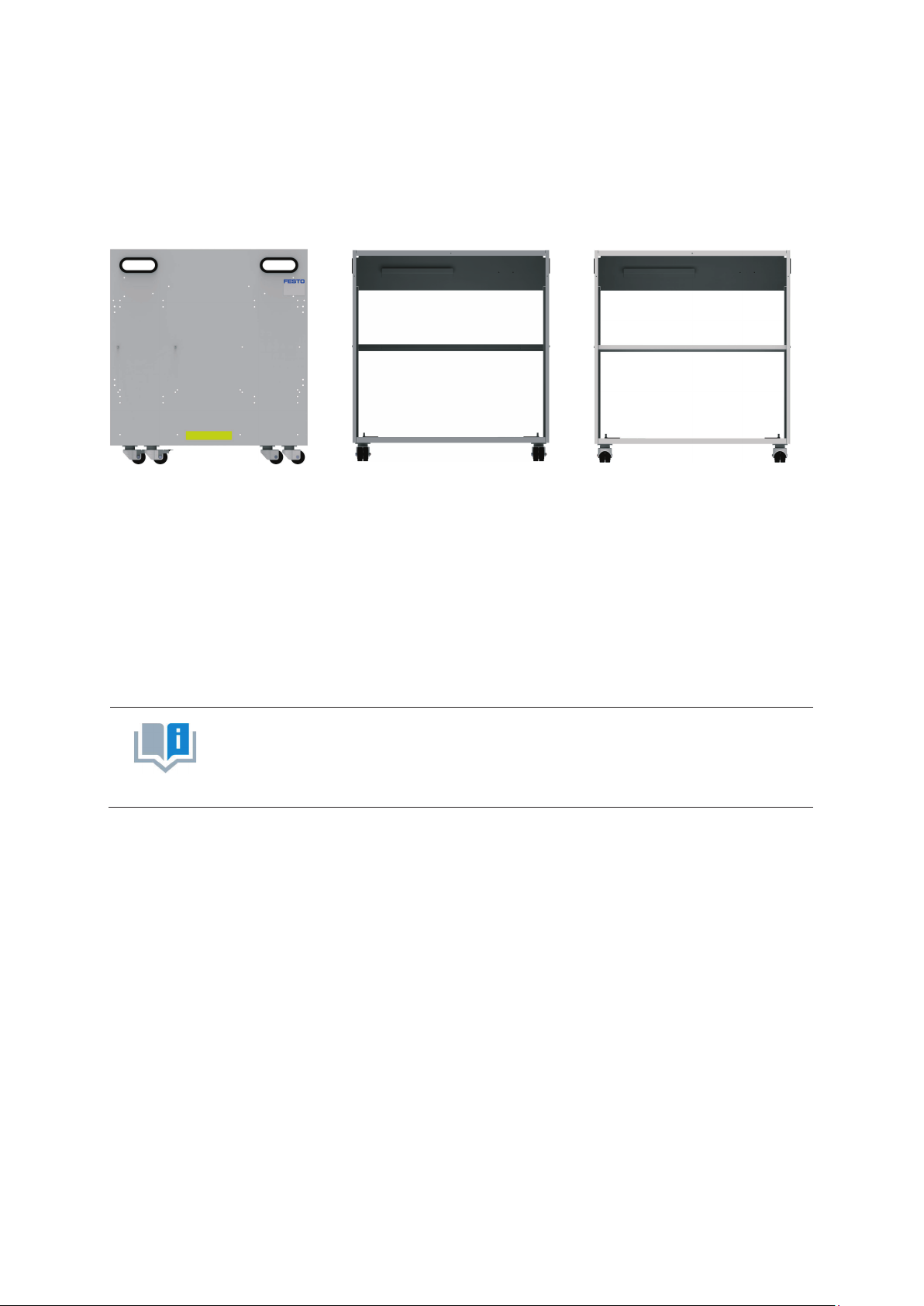

MPS
®Wagen, Seitenansicht
MPS
®Wagen, Vorderansicht
MPS
®Wagen, Rückansicht
Auf der einen Seite des MPS®Wagens besteht die Montagemöglichkeit für das Bedienpult. Das
Montageboard für die elektrischen Anschlüsse und das SPS-Rack finden auf beiden Seiten im Wagen Platz.
Mit den Profilen für eine DIN-A4-Aufnahme können weitere EduTrainer®am Wagen verbaut werden. Optional
anbaubare Türen schützen die Geräte im Innenbereich.
Am
MPS®Wagen für Industrieroboter (Bestell-Nr. 8106688) kann keine
Höhenverstellung der Profilplatte
montiert werden.

MPS®Wagen für Industrieroboter
© Festo Didactic 8111134 9
4Lieferumfang
•Wagen inklusive Lenkrollen: Best.-Nr. 8106688
•Zwischenboden
•dieses Dokument
5Zubehör
Komponente Bestell-Nr.
Profilplatte, 700 mm x 700 mm,
mit 2 Aussparungen @58 mm zur Kabel- und
Schlauchdurchführung
8106689
Bedienpult mit
2x 19“ Kommunikationsfelder, je 3 TE
1x 19“ Bedienfeld 16 TE
1x 19“ Not-Halt-Bedienfeld 16 TE
1x Blindplatte 9 TE
1x Blindplatte 12 TE
1x Blindplatte 16 TE
1x Blindplatte 48 TE
8040764
A4 Aufnahmeprofil 8108748
Tür, 505 mm hoch
(unter Bedienpult)
8033595
Anschlagleiste 500 mm
(Anschlag inklusive Türen 505 mm)
8112135
Tür, 660 mm hoch
(Rückseite)
8033596
Anschlagleiste 644 mm
(Anschlag inklusive Türen 660 mm)
8112134
Erdungsset 8088988
Änderungen vorbehalten

MPS®Wagen für Industrieroboter
10 © Festo Didactic 8111134
6Montagehinweise
Zusätzliche Informa
tionen entnehmen Sie bitte auch den folgenden Dokumenten:
MPS
®Wagen Zubehör, Dokument-Nr. 8035630
MPS
®Wagen Erdungsset, Dokument-Nr. 8088989
Sie finden diese Dokumente im Internet unter folgender Adresse:
www.ip.festo
-didactic.com
6.1 Profilplatte, Bedienpult und A4-Aufnahmeprofil

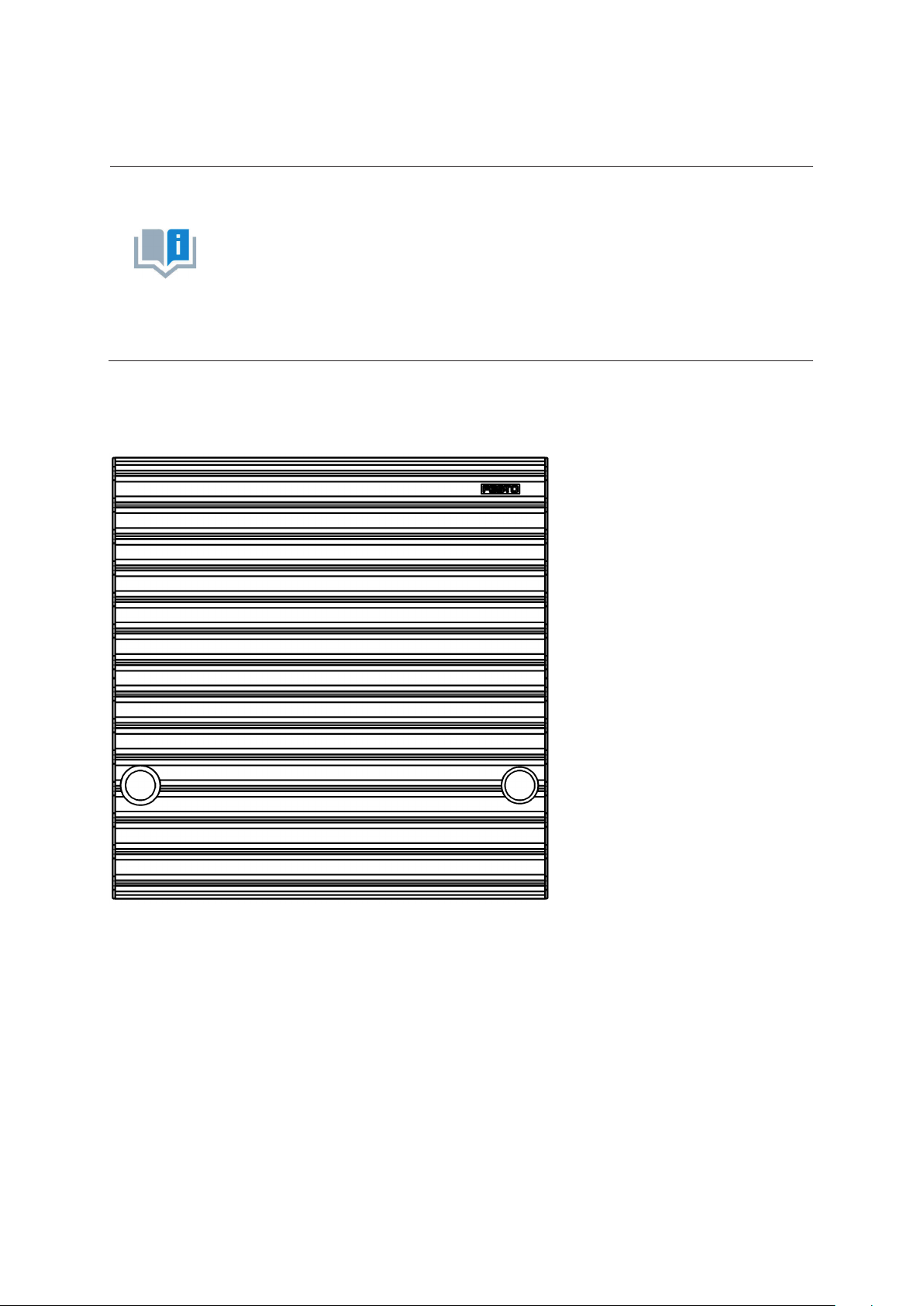

Profilplatte 700 mm x 700 mm mit 2 Aussparungen @58 mm zur Schlauch- und Kabeldurchführung – Draufsicht

MPS®Wagen für Industrieroboter
© Festo Didactic 8111134 11
Bedienpult, von links nach rechts: 19“ Kommunikationsfeld 3 TE, 19“ Bedienfeld 16 TE, 19“ Blindplatte 16 TE, 19“ Blindplatte 48 TE,
19“ Blindplatte 12 TE, 19“ Blindplatte 9 TE, 19“ Not-Halt-Bedienfeld 16 TE, 19“ Kommunikationsfeld 3 TE
Bauteil Bauteil
Einbaurahmen
Blechschraube ST3.5x9.5
1x
2x
19“ Blindplatte 48 TE 1x
19“ Kommunikationsfeld 2x 19“ Blindplatte 12 TE 1x
19“ Bedienfeld 1x 19“ Blindplatte 9 TE 1x
19“ Blindplatte 16 TE 1x 19“ Not-Halt-Bedienfeld 1x
A4-Aufnahmeprofile
Bauteil
Profil 50 mm x 687 mm 2x
Fächerscheibe A4.3 8x
Linsenschraube M4x12 8x

MPS®Wagen für Industrieroboter
12 © Festo Didactic 8111134

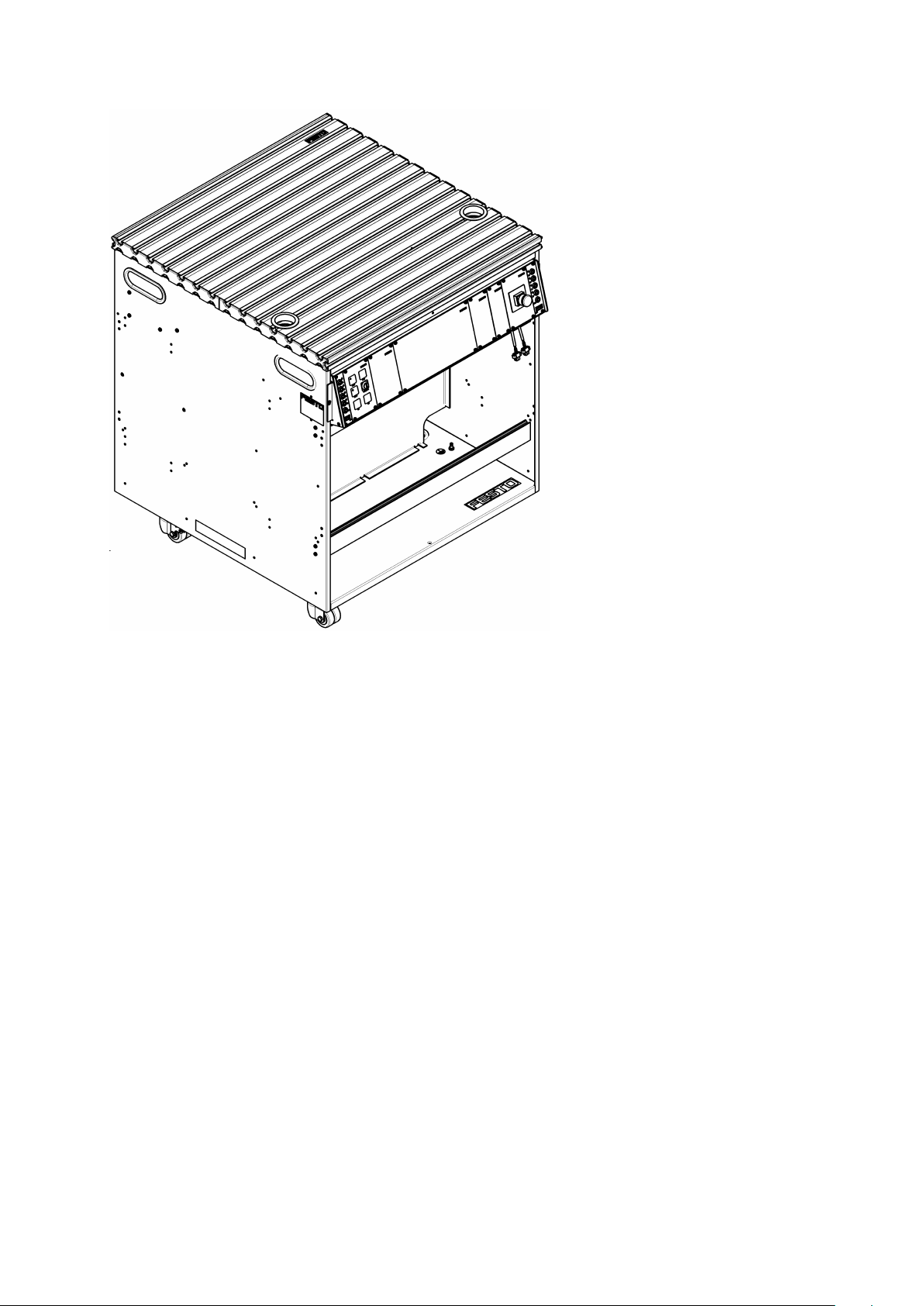

MPS®Wagen mit Profilplatte, Bedienpult und A4-Aufnahmeprofilen

MPS®Wagen für Industrieroboter
© Festo Didactic 8111134 13
6.2 MPS®Tür, 350 mm x 505 mm

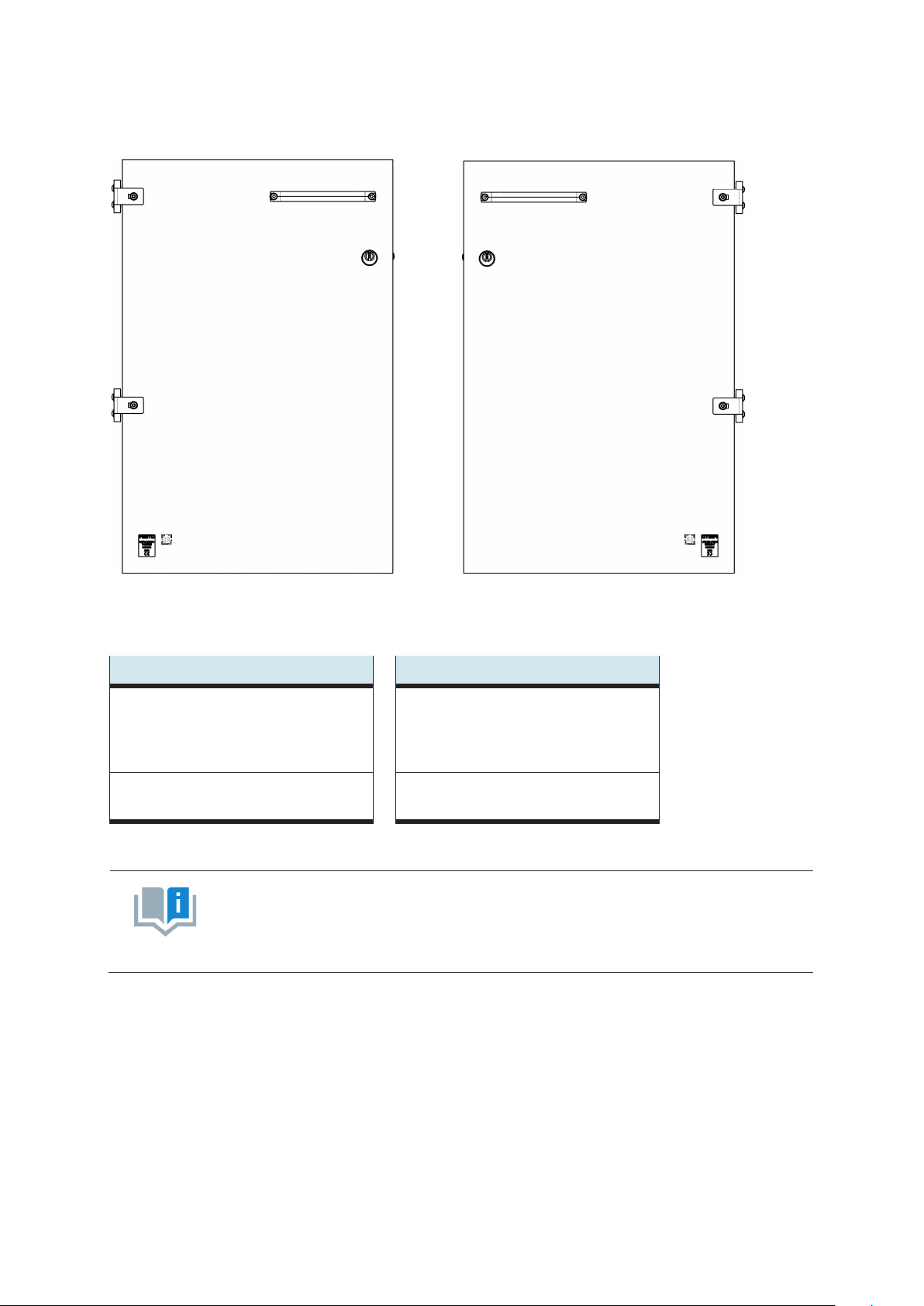

Tür, 505 mm hoch – linke und rechte Tür
Bauteil Bauteil
Türblatt 2x Griff
Zylinderschraube M4x16
Scheibe B4.3
Sechskantmutter M4
2x
Scharnier
Flachkopfschraube M5x8
4x Schloss-Baugruppe 2x
Die Türen werden
ab Werk mit derselben Ausrichtung geliefert. Um die Türen
gegenläufig zu montieren
, müssen bei einer Tür jeweils Scharniere, Griff und Schloss
umgebaut werden.

MPS®Wagen für Industrieroboter
14 © Festo Didactic 8111134
Anschlagleiste 500 mm
Bauteil Bauteil
Befestigungsleiste
500 mm x 47 mm
1x Linsenschraube M4x16 1x
Anschlag 686 mm x 155 mm 1x Linsenschraube M4x6
Fächerscheibe A4.3
3x
3x

MPS®Wagen für Industrieroboter
© Festo Didactic 8111134 15
6.3 MPS®Tür, 350 mm x 660 mm

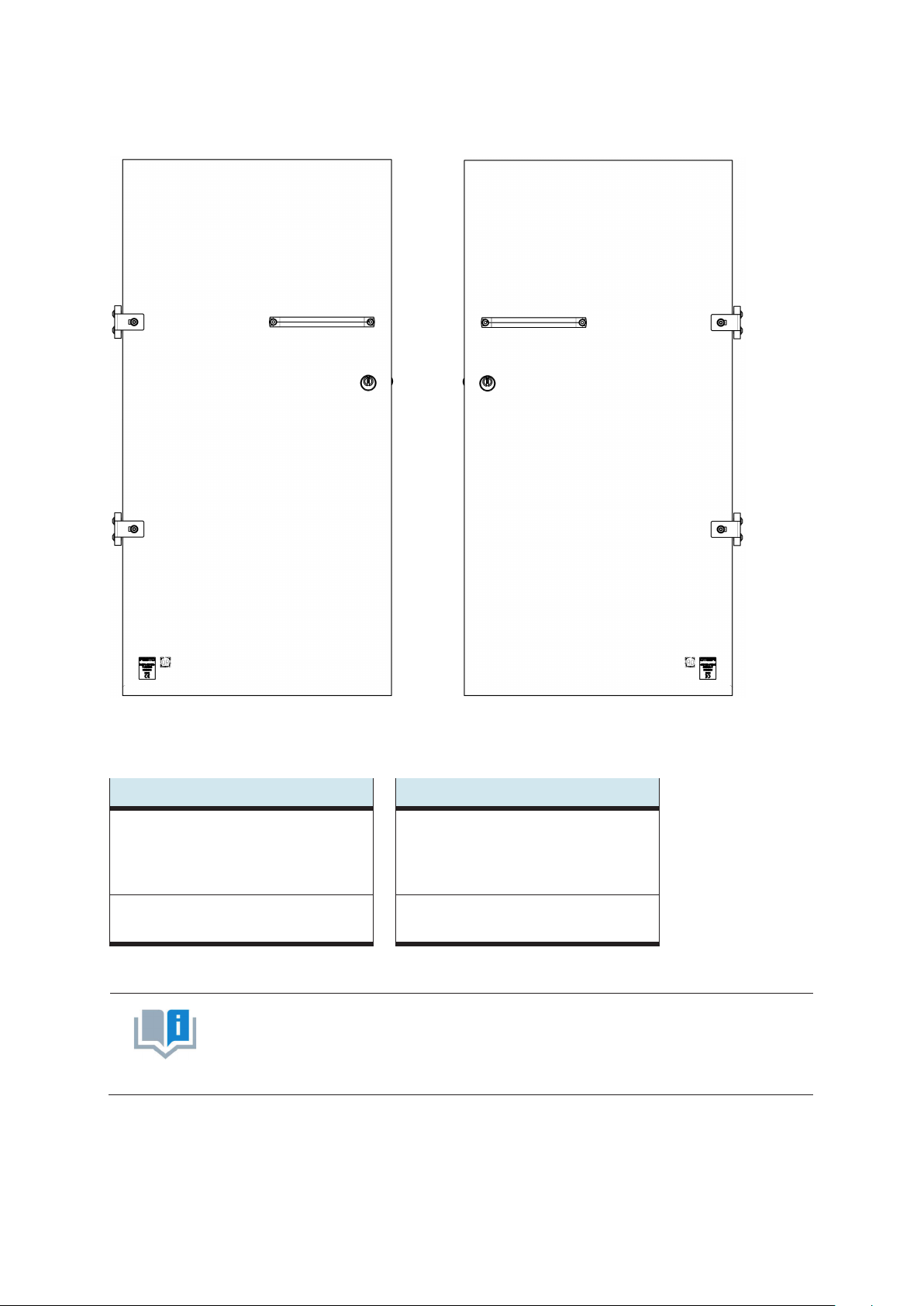

Tür, 660 mm hoch – linke und rechte Tür
Bauteil Bauteil
Türblatt 2x Griff
Zylinderschraube M4x16
Scheibe B4.3
Sechskantmutter M4
2x
Scharnier
Flachkopfschraube M5x8
2x Schloss-Baugruppe 2x
Die Türen werden
ab Werk mit derselben Ausrichtung geliefert. Um die Türen
gegenläufig zu montieren
, müssen bei einer Tür jeweils Scharniere, Griff und Schloss
umgebaut werden.

MPS®Wagen für Industrieroboter
16 © Festo Didactic 8111134
Bauteil Bauteil
Befestigungsleiste
644 mm x 47 mm
1x Fächerscheibe A4.3 2x
Linsenschraube M4x6 2x
Anschlagleiste 644 mm

MPS®Wagen für Industrieroboter
© Festo Didactic 8111134 17
MPS®Wagen für Industrieroboter – beidseitig jeweils 2 Türen montiert

MPS®Wagen für Industrieroboter
18 © Festo Didactic 8111134

MPS®Trolley for Industrial Robots
© Festo Didactic 8111134 19
Contents
1 Safety instructions________________________________________________________________ 20
2 Technical data ___________________________________________________________________ 21
3 Description ______________________________________________________________________ 21
4 Scope of delivery _________________________________________________________________ 23
5 Accessories______________________________________________________________________ 23
6 Assembly instructions _____________________________________________________________ 24
6.1 Profile plate, control console, and A4 mounting profile ___________________________________ 24
6.2 MPS®door, 350 mm x 505 mm ______________________________________________________ 27
6.3 MPS®door, 350 mm x 660 mm ______________________________________________________ 29

MPS®Trolley for Industrial Robots
20 © Festo Didactic 8111134
1Safety instructions
WARNING
Hazardous voltage
The operating voltage of an MPS
®station mounted on an MPS®trolley can result in a
hazardous contact voltage.
Ground the trolley by connecting it to a grounding conductor.
CAUTION
Hand injuries due to sharp edges
To move the trolley, always place your hands in the grip openi
ngs with edge
protection, located on the sides of the trolley.
CAUTION
Transportation lock
The parking brakes on the swivel casters of the MPS
®trolley are not designed as
transportation locks!
When transporting the MPS
®trolley as freight, use belts to secure it.
