Festo CPV14-VI-P Series User manual

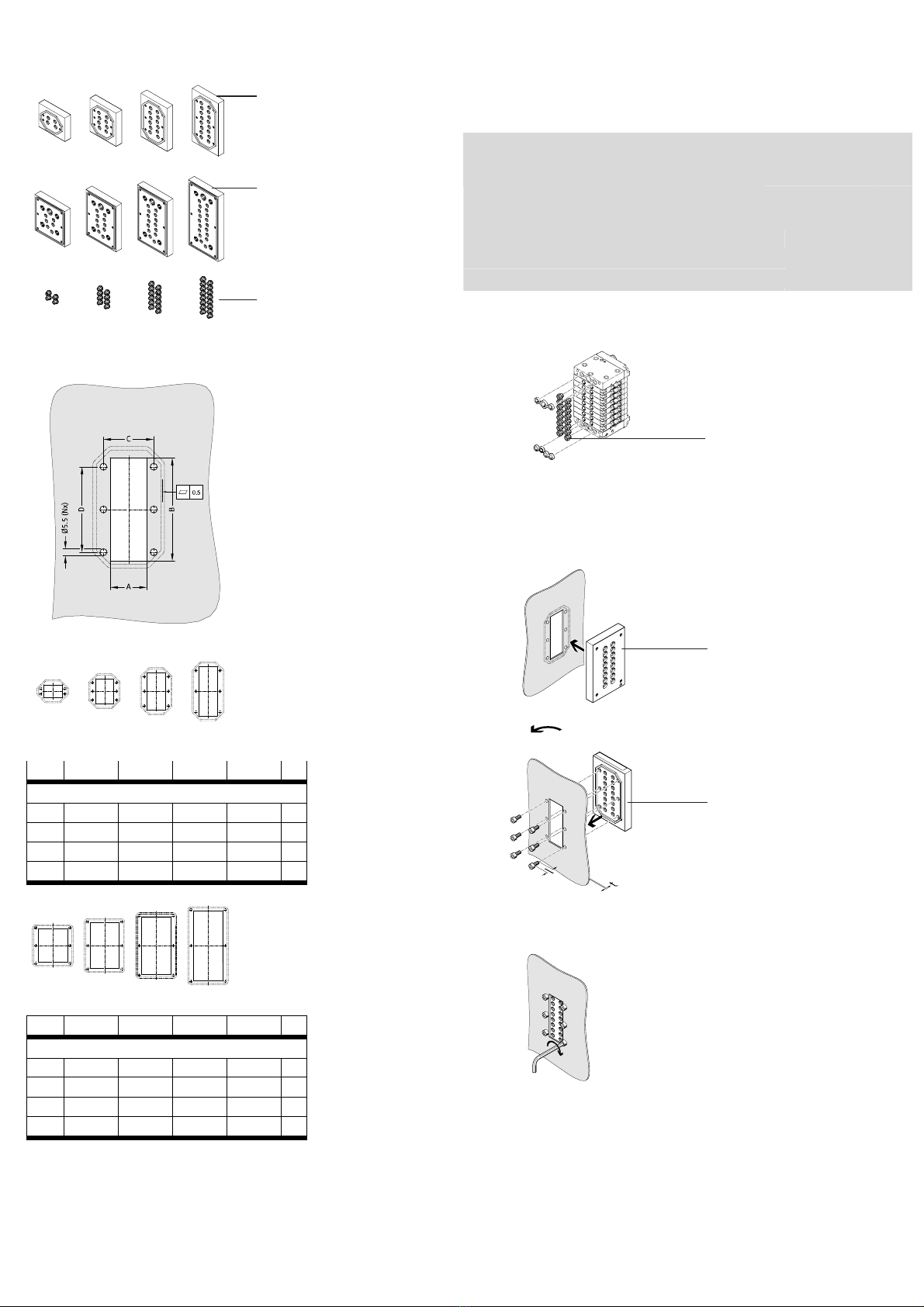

1. Teileliste
P2 P4 P6 P8
9053d_13
9053d_16
9053d_11
1Multipol
CPV14-VI-P..-1/8-D
2Multipol
CPV14-VI-P..-1/8-C
3Dichtungen
CPV14-VI-P.1/8
2. Vorbereitung zur Montage
9053d_5 und 9053d_12
•Beachten Sie notwendige
Maße für den Montage-
ausschnitt (siehe Tabelle).
Um die Schutzart IP65 zu
gewährleisten.
•Stellen Sie sicher, dass
die Fläche im Bereich der
Dichtfläche:
–eben ist.
–frei von Riefen und Kratzer
ist.
9053d_14
Montageausschnitt für
CPV14-VI-P..-1/8-D 1
Typ A _0,1 B _0,1 C _0,1 D _0,1 N
CPV14-VI-P..-1/8-D 1
P2 42,6 30,5 55,6 12 4
P4 42,6 58,5 55,6 40 6
P6 42,6 86,5 55,6 68 6
P8 42,6 114,5 55,6 96 6
9053d_16
Montageausschnitt für
CPV14-VI-P..-1/8-C 2
Typ A _0,1 B _0,1 C _0,1 D _0,1 N
CPV14-VI-P..-1/8-C 2
P2 68 78 79 82 6
P4 68 106 79 110 6
P6 68 134 79 138 6
P8 68 162 79 166 6
3. Montage
9053d_6
•Drücken Sie alle beigeleg-
ten Dichtungen 3in die
Bohrungen der CPV-
Ventilinsel.
•Beachten Sie, dass die
3er- und 4er-Dichtungen,
die den Endplatten der
CPV-Ventilinsel beigelegt
sind, nur bei Multipol 2
Typ CPV14-…-C notwendig
sind.
9053d_7
•Positionieren Sie den
Multipol 1bzw. 2von
innen am Montageaus-
schnitt.
9053d_8
9053d_9
•Befestigen Sie den Multi-
pol 1bzw. 2mit N x M5
korrosionsbeständigen
Schrauben nach DIN EN
ISO 4762.
•Wählen Sie die Schrau-
benlänge l wie folgt. Es
muss eine Einschraubtiefe
der Schrauben von mind.
7,5 mm bis max. 9,5 mm
gewährleistet sein.
9053d_10
•Drehen Sie die Schrauben
fest. Beachten Sie dabei
das zulässige Anzugs-
drehmoment.
Montageanleitung (de)
688 912 / 2006-06NH
†‡
Multipol
CPV14-VI-P..
Festo AG & Co. KG
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
1
2
3
3
1
/
2
l – t = > 7,5mm < 9,5 mm
1
/
2
M = 4,5 – 5,5 Nm

1. Parts list
P2 P4 P6 P8
9053d_13
9053d_16
9053d_11
1Multi-pin
CPV14-VI-P..-1/8-D
2Multi-pin
CPV14-VI-P..-1/8-C
3Seals
CPV14-VI-P.1/8
2. Preparing for fitting
9053d_5 und 9053d_12
•Note the dimensions of
the cut-out for fitting (see
table).
In order to comply with
protection class IP65.
•Make sure that the sur-
face near the sealing sur-
face:
–is flat
–is free of marks and
scratches
9053d_14
Mounting cut-out for
CPV14-VI-P..-1/8-D 1
Type A _0.1 B _0.1 C _0.1 D _0.1 N
CPV14-VI-P..-1/8-D 1
P2 42.6 30.5 55.6 12 4
P4 42.6 58.5 55.6 40 6
P6 42.6 86.5 55.6 68 6
P8 42.6 114.5 55.6 96 6
9053d_16
Mounting cut-out for
CPV14-VI-P..-1/8-C 2
Type A _0.1 B _0.1 C _0.1 D _0.1 N
CPV14-VI-P..-1/8-C 2
P2 68 78 79 82 6
P4 68 106 79 110 6
P6 68 134 79 138 6
P8 68 162 79 166 6
3. Fitting
9053d_6
•Press all the seals 3
supplied into the holes in
the CPV valve terminal.
•Note that the 3 and 4-part
seals supplied with the
end plates of the CPV val-
ve terminal are only re-
quired with Multi-pin 2
type CPV14-…-C.
9053d_7
•Place the Multi-pin 1or
2in the mounting cut-out
from inside.
9053d_8
9053d_9
•Fasten the Multi-pin 1or
2with N x M5 corrosion-
resistant screws as per
DIN EN ISO 4762.
•Select the screw length l
as follows. A screw depth
of at least 7.5 mm to max.
9.5 mm must be guaran-
teed.
9053d_10
•Tighten screws. Note here
the permitted tightening
torque.
Assembly instructions (en)
688 912 / 2006-06NH
†‡
Multi-pin
CPV14-VI-P..
Festo AG & Co. KG
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
1
2
3
3
1
/
2
l – t = > 7.5mm < 9.5 mm
1
/
2
M = 4.5 – 5.5 Nm
