Festo EduTrainer 8040011 User manual

Festo Didactic
8048905 de/en/es/fr
12/2018
8040011
Dahlander

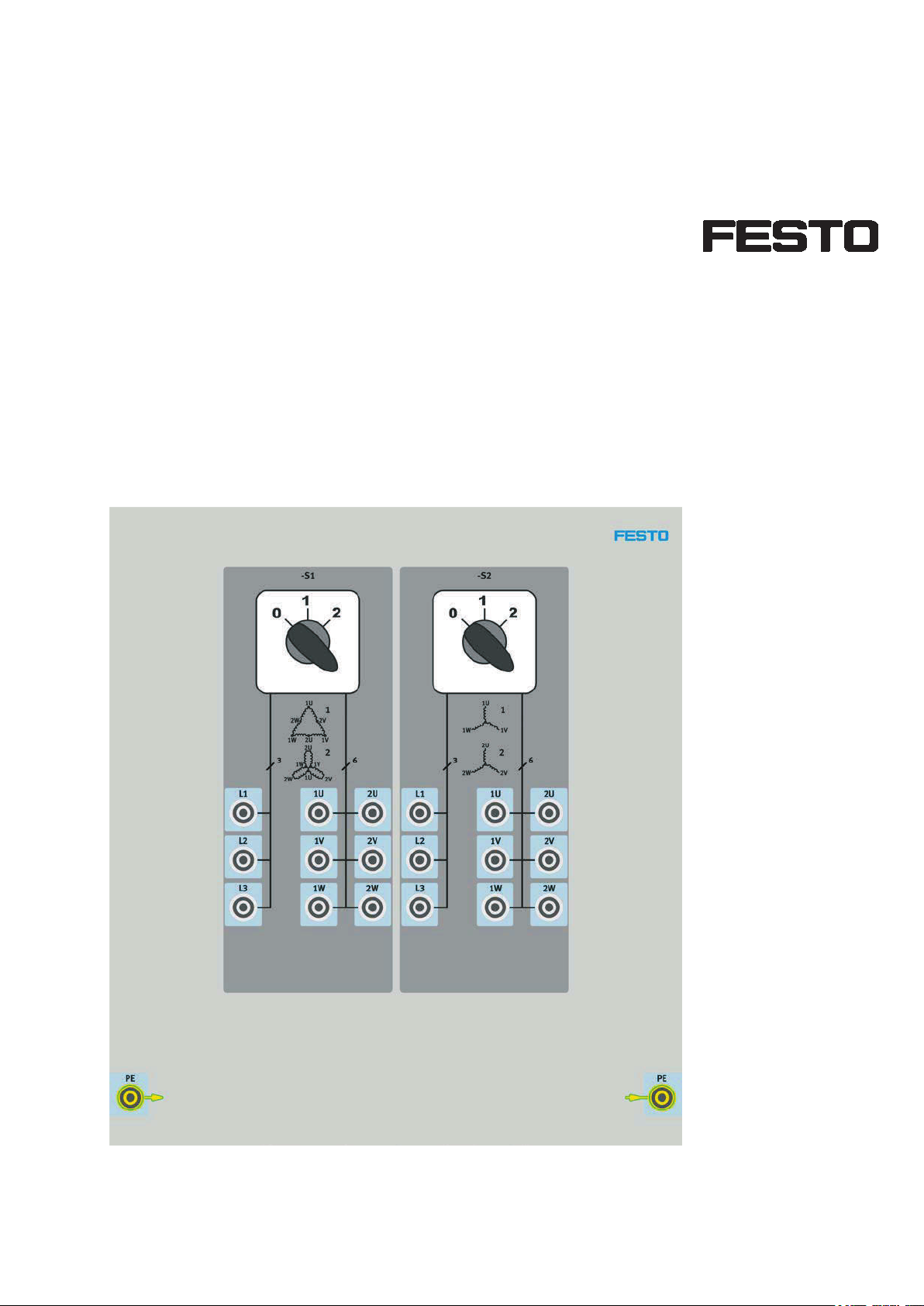

switch EduTrainer®
Electrical E
ngineering/
Electronics
Betriebs
anleitung
Operating Instructions
Manual de utilización
Notice d'utilisation

Order No.: 8048905
Edition: 12/2018
Editor: Andreas Hemminger
Layout: 12/2018, Ralph-Christoph Weber
© Festo Didactic SE, Rechbergstraße 3, 73770 Denkendorf, Deutschland, 2018
[phone] www.festo-didactic.com
[phone] [e-mail]
Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts verboten,
soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte
vorbehalten, insbesondere das Recht, Patent-, Gebrauchsmuster- oder Geschmacksmusteranmeldungen
durchzuführen.
The reproduction, distribution and utilization of this document, as well as the communication of its content
to others without explicit authorization, are prohibited. Offenders will be held liable for damages. All rights
reserved, in particular the right to file patent, utility model and registered design applications.
Sin nuestra expresa autorización, queda terminantemente prohibida la reproducción total o parcial de este
documento, así como su uso indebido y/o su exhibición o comunicación a terceros. De los infractores se
exigirá el correspondiente resarcimiento de daños y perjuicios. Reservados todos los derechos, en especial
los de patentes, de modelos registrados y estéticos.
Toute communication ou reproduction de ce document, sous quelque forme que ce soit, et toute
exploitation ou communication de son contenu sont interdites, sauf autorisation écrite expresse. Tout
manquement à cette règle expose son auteur au versement de dommages et intérêts. Tous nos droits sont
réservés, notamment pour le cas de l'attribution d'un brevet ou celui de l'enregistrement d'un modèle
d'utilité.
Dahlanderschalter EduTrainer®- Betriebsanleitung______________________________________________ 5
Dahlander switch EduTrainer®- Operating instructions__________________________________________ 19
Interruptor Dahlander EduTrainer®- Manual de utilización_______________________________________ 33
Interrupteurs Dahlander EduTrainer®- Notice d'utilisation_______________________________________ 47

© Festo Didactic 8048905 3
Hinweis
Soweit in dieser Betriebsanleitung nur von Lehrer, Schüler etc. die Rede ist, sind
selbstverständlich auch Lehrerinnen, Schülerinnen etc. gemeint. Die Verwendung
nur einer Geschlechtsform soll keine geschlechtsspezifische Benachteiligung sein,
sondern dient nur der besseren Lesbarkeit und dem besseren Verständnis der
Formulierungen.
Vorsicht
Diese Betriebsanleitung muss dem Anwender ständig zur Verfügung stehen.
Vor Inbetriebnahme muss die Betriebsanleitung gelesen werden.
Die Sicherheitshinweise müssen beachtet werden.
Bei Missachten kann es zu schweren Personen- oder Sachschaden kommen.
Note
Where only pronouns such as he and him are used in these operating instructions,
these pronouns are of course intended to refer to both male and female persons.
The use of a single gender is not intended as gender discrimination, but simply to
aid readability and comprehension of the document and the formulations used.
Caution
These operating instructions must always be available to the user.
The operating instructions must be read before commissioning.
The safety instructions must be observed
Non-observance may result in severe personal injury or damage to property.

4© Festo Didactic 8048905
Nota
Se sobreentiende que el uso de términos en género masculino incluye también los
correspondientes términos de género femenino. El uso de una sola forma de
género no supone ninguna discriminación específica, sino que sirve para mejorar
la lectura y la compresión de los textos.
Atención
Las presentes instrucciones de utilización deben estar a disposición del usuario en
todo momento.
Deben leerse estas instrucciones antes de la puesta en funcionamiento.
Deben respetarse las instrucciones de seguridad.
De no hacerlo, pueden producirse graves daños físicos y materiales.
Nota
Les termes enseignant, étudiant, etc. employés dans les présentes instructions de
service désignent aussi, bien entendu, les enseignantes, étudiantes, etc. L'emploi
d'un seul genre ne saurait constituer une discrimination sexuelle, mais a
simplement pour but de faciliter la lecture et la compréhension de ce qui est dit.
Attention
Les instructions de service doivent être constamment à la disposition de
l'utilisateur.
Les instructions de service doivent avoir été lues avant la mise en service.
Se conformer aux consignes de sécurité.
Le non-respect peut entraîner de graves dommages corporels ou matériels.

© Festo Didactic 8048905 5
Inhalt
1 Allgemeine Voraussetzungen zum Betreiben der Geräte ____________________________________ 6
2 Piktogramme ________________________________________________________________________ 7
3 Bestimmungsgemäße Verwendung _____________________________________________________ 8
4 Für Ihre Sicherheit____________________________________________________________________ 9
4.1 Wichtige Hinweise____________________________________________________________________ 9
4.2 Verpflichtung des Betreibers ___________________________________________________________ 9
4.3 Verpflichtung der Auszubildenden ______________________________________________________ 9
5 Arbeits- und Sicherheitshinweise ______________________________________________________ 10
6 Sicherheitssteckbuchsen _____________________________________________________________ 12
7 Technische Daten ___________________________________________________________________ 13
8 Beschreibung ______________________________________________________________________ 14
9 Anschluss- und Bedienelemente _______________________________________________________ 15
9.1 Funktion___________________________________________________________________________ 15
9.2 Schaltschema ______________________________________________________________________ 16
9.3 Bedienung _________________________________________________________________________ 17
10 Zubehör ___________________________________________________________________________ 17
11 Wartung und Reinigung ______________________________________________________________ 17
12 Entsorgung ________________________________________________________________________ 17

6© Festo Didactic 8048905
1Allgemeine Voraussetzungen zum Betreiben der Geräte
Allgemeine Anforderungen bezüglich des sicheren Betriebs der Geräte:
•In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften der DGUV Vorschrift 3 "Elektrische
Anlagen und Betriebsmittel" zu beachten.
•Der Labor- oder Unterrichtsraum muss durch einen Arbeitsverantwortlichen überwacht werden.
–Ein Arbeitsverantwortlicher ist eine Elektrofachkraft oder eine elektrotechnisch unterwiesene
Person mit Kenntnis von Sicherheitsanforderungen und Sicherheitsvorschriften mit aktenkundiger
Unterweisung.
Der Labor- oder Unterrichtsraum muss mit den folgenden Einrichtungen ausgestattet sein:
•Es muss eine NOT-AUS-Einrichtung vorhanden sein.
–Innerhalb und mindestens ein NOT-AUS außerhalb des Labor- oder Unterrichtsraums.
•Der Labor- oder Unterrichtsraum ist gegen unbefugtes Einschalten der Betriebsspannung bzw. der
Druckluftversorgung zu sichern.
–z. B. durch einen Schlüsselschalter
–z. B. durch abschließbare Einschaltventile
•Der Labor- oder Unterrichtsraum muss durch Fehlerstromschutzeinrichtungen (RCD) geschützt werden.
–Betreiben Sie elektrische Geräte (z. B. Netzgeräte, Verdichter, Hydraulikaggregate) nur in
Ausbildungsräumen, die mit einer Fehlerstromschutzeinrichtung ausgestattet sind.
–Als Fehlerstromschutzeinrichtung ist ein RCD-Schutzschalter mit Differenzstrom ≤ 30 mA, Typ B
zu verwenden.
•Der Labor- oder Unterrichtsraum muss durch Überstromschutzeinrichtungen geschützt sein.
–Sicherungen oder Leitungsschutzschalter
•Es dürfen keine Geräte mit Schäden oder Mängeln verwendet werden.
–Schadhafte Geräte sind zu sperren und aus dem Labor- oder Unterrichtsraum zu entnehmen.
–Beschädigte Verbindungsleitungen, Druckluftschläuche und Hydraulikschläuche stellen ein
Sicherheitsrisiko dar und müssen aus dem Labor- oder Unterrichtsraum entfernt werden.

© Festo Didactic 8048905 7
2Piktogramme
Die technischen Dokumente und die beschriebene Hardware enthalten Hinweise auf mögliche Gefahren, die
bei unsachgemäßem Einsatz des Systems auftreten können. Die folgende Übersicht zeigt alle verwendeten
Piktogramme.
Warnung
… bedeutet, dass bei Missachten schwerer Personen- oder Sachschaden entstehen
kann.
Vorsicht
… bedeutet, dass bei Missachten Personen- oder Sachschaden entstehen kann.
Warnung
Elektrischer Schlag. Bei Missachtung können lebensgefährliche Verletzungen
entstehen.
Warnung
… bedeutet, dass vor Montage-, Reparatur-, Wartungs- und Reinigungsarbeiten
das Gerät auszuschalten und der Netzstecker zu ziehen ist. Beachten Sie das
Handbuch, insbesondere alle Hinweise zur Sicherheit. Bei Missachten kann
schwerer Personen- oder Sachschaden entstehen.

8© Festo Didactic 8048905
3Bestimmungsgemäße Verwendung
Alle Komponenten und Anlagen des Lernsystems Automatisierung und Technik von Festo Didactic sind nur
zu benutzen:
•für die bestimmungsgemäße Verwendung im Lehr- und Ausbildungsbetrieb
•in sicherheitstechnisch einwandfreiem Zustand
Die Systeme sind nach dem heutigen Stand der Technik und den anerkannten sicherheitstechnischen
Regeln gebaut. Dennoch können bei ihrer unsachgemäßen Verwendung Gefahren für Leib und Leben des
Benutzers oder Dritter und Beeinträchtigungen des Systems entstehen.
Das Ausbildungsunternehmen und/oder die Ausbildenden hat/haben dafür Sorge zu tragen, dass die
Auszubildenden die Sicherheitsvorkehrungen, die in diesem Handbuch beschrieben sind, beachten.
Festo Didactic schließt hiermit jegliche Haftung für Schäden des Auszubildenden, des
Ausbildungsunternehmens und/oder sonstiger Dritter aus, die bei Gebrauch dieser Komponenten und
Anlagen außerhalb einer reinen Ausbildungssituation auftreten; es sei denn Festo Didactic hat solche
Schäden vorsätzlich oder grob fahrlässig verursacht.
Störungen, die die Sicherheit beeinträchtigen können, dürfen beim Schulungsbetrieb nicht erzeugt werden
und sind umgehend zu beseitigen.

© Festo Didactic 8048905 9
4Für Ihre Sicherheit
4.1 Wichtige Hinweise
Grundvoraussetzung für den sicherheitsgerechten Umgang und den störungsfreien Betrieb der EduTrainer®
ist die Kenntnis der grundlegenden Sicherheitshinweise und der Sicherheitsvorschriften. Dieses Handbuch
enthält die wichtigsten Hinweise, um die EduTrainer®sicherheitsgerecht zu betreiben.
Insbesondere die Sicherheitshinweise sind von allen Personen zu beachten, die mit den EduTrainern®
arbeiten. Darüber hinaus sind die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung
zu beachten.
4.2 Verpflichtung des Betreibers
Der Betreiber verpflichtet sich, nur Personen mit den EduTrainern®arbeiten zu lassen, die:
•mit den grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut und in die
Handhabung der EduTrainer®eingewiesen sind,
•das Sicherheitskapitel und die Warnhinweise in diesem Handbuch gelesen und verstanden haben.
Das sicherheitsbewusste Arbeiten des Personals soll in regelmäßigen Abständen überprüft werden.
4.3 Verpflichtung der Auszubildenden
Alle Personen, die mit Arbeiten an den EduTrainern®beauftragt sind, verpflichten sich, vor Arbeitsbeginn:
•das Sicherheitskapitel und die Warnhinweise in diesem Handbuch zu lesen,
•die grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung zu beachten.
Störungen, die die Sicherheit beeinträchtigen können, sind umgehend zu beseitigen!

10 © Festo Didactic 8048905
5Arbeits- und Sicherheitshinweise
Allgemein
•Die Auszubildenden dürfen nur unter Aufsicht einer Ausbilderin/eines Ausbilders an den Schaltungen
arbeiten.
•Beachten Sie die Angaben der Datenblätter zu den einzelnen Komponenten, insbesondere auch alle
Hinweise zur Sicherheit!
•Störungen, die die Sicherheit beeinträchtigen können, dürfen nicht erzeugt werden.
•Tragen Sie Ihre persönliche Schutzausrüstung (Schutzbrille, Sicherheitsschuhe), wenn Sie an den
Schaltungen arbeiten.
Elektrik
•Lebensgefahr bei unterbrochenem Schutzleiter!
–Der Schutzleiter (grün-gelb) darf weder außerhalb noch innerhalb des Geräts unterbrochen werden.
–Die Isolierung des Schutzleiters darf weder beschädigt noch entfernt werden.
•Lebensgefahr durch Reihenschaltung von Netzteilen!
Berührungsspannungen > 25 V AC bzw. > 60 V DC sind nicht zulässig. Spannungen > 50 V AC bzw.
120 V DC können bei Berührung tödlich sein.
–Schalten Sie keine Spannungsquellen hintereinander.
•Lebensgefahr durch elektrischen Schlag!
Schützen Sie die Ausgänge der Netzteile (Ausgangsbuchsen/-klemmen) und daran angeschlossene
Leitungen vor direkter Berührung.
–Verwenden Sie nur Leitungen mit ausreichender Isolation bzw. Spannungsfestigkeit.
–Verwenden Sie Sicherheitssteckbuchsen mit berührungssicheren Kontaktstellen.
•Spannungsfrei schalten!
–Schalten Sie die Spannungsversorgung aus, bevor Sie an der Schaltung arbeiten.
–Beachten Sie, dass elektrische Energie in einzelnen Komponenten gespeichert sein kann.
Informationen hierzu finden Sie in den Datenblättern und Bedienungsanleitungen der
Komponenten.
–Vorsicht!
Kondensatoren im Gerät können noch geladen sein, selbst wenn das Gerät von allen
Spannungsquellen getrennt wurde.
•Herstellen bzw. Abbauen von elektrischen Anschlüssen
–Stellen Sie elektrische Anschlüsse nur in spannungslosem Zustand her.
–Bauen Sie elektrische Anschlüsse nur in spannungslosem Zustand ab.

© Festo Didactic 8048905 11
•Die zulässigen Strombelastungen von Leitungen und Geräten dürfen nicht überschritten werden.
–Vergleichen Sie stets die Strom-Werte von Gerät, Leitung und Sicherung.
–Benutzen Sie bei Nichtübereinstimmung eine separate vorgeschaltete Sicherung als
entsprechenden Überstromschutz.
•Verwenden Sie für die elektrischen Anschlüsse nur Verbindungsleitungen mit Sicherheitssteckern.
•Verlegen Sie Verbindungsleitungen so, dass sie nicht geknickt oder geschert werden.
•Verlegen Sie Leitungen nicht über heiße Oberflächen.
–Heiße Oberflächen sind mit einem Warnsymbol entsprechend gekennzeichnet.
•Achten Sie darauf, dass Verbindungsleitungen nicht dauerhaft unter Zug stehen.
•Geräte mit Erdungsanschluss sind stets zu erden.
–Sofern ein Erdanschluss (grün-gelbe Laborbuchse) vorhanden ist, so muss der Anschluss an
Schutzerde stets erfolgen. Die Schutzerde muss stets als erstes (vor der Spannung) kontaktiert
werden und darf nur als letztes (nach Trennung der Spannung) getrennt werden.
–Einige Geräte haben einen hohen Ableitstrom. Diese Geräte müssen zusätzlich mit einem
Schutzleiter geerdet werden.
•Beim Ersetzen von Sicherungen: Verwenden Sie nur vorgeschriebene Sicherungen mit der richtigen
Nennstromstärke und Auslösecharakteristik.
•Wenn in den Technischen Daten nicht anders angegeben, besitzt das Gerät keine integrierte Sicherung.
•Ziehen Sie beim Abbauen der Verbindungsleitungen nur an den Sicherheitssteckern, nicht an den
Leitungen.
•Bei
–sichtbarer Beschädigung,
–defekter Funktion,
–unsachgemäßer Lagerung oder
–unsachgemäßem Transport
ist kein gefahrloser Betrieb des Geräts mehr möglich.
–Schalten Sie sofort die Spannung ab.
–Schützen Sie das Gerät vor unbeabsichtigtem Wiedereinschalten.

12 © Festo Didactic 8048905
6Sicherheitssteckbuchsen
Sofern in den technischen Daten nicht anders angegeben, gilt folgende Farbkodierung für Versorgungs- und
Signalanschlüsse bei Komponenten des Lernsystems Automatisierung und Technik von Festo Didactic.
Farbe Bedeutung Farbe Bedeutung
Spannung größer Schutzkleinspannung
z. B. Netzspannung 90 bis 400 V AC Leiter
(grau)
24 V DC
(rot)
Neutralleiter
(grau-blau)
0 V DC
(blau)
Schutzleiter
(grün-gelb)
Schutzkleinspannung
Signaleingang/Signalausgang
(schwarz)
Schutzleiteranschluss als PE+ Kontakt
Die angegebenen Schutzklassen und die Sicherheit kann nur unter Verwendung von Festo Didactic
4 mm Sicherheits-Laborleitungen garantiert werden. Je nach Gerätetyp sind nicht alle der aufgeführten
Sicherheitssteckbuchsen vorhanden.
Der Schutzleiteranschluss ist als PE+ Kontakt ausgeführt. Dieser Anschluss bietet eine niederohmige,
sichere Schutzleiterverbindung. Durch den mechanisch nicht kompatiblen Anschluss wird ein Fehlstecken
mit einer 4 mm Sicherheits-Laborleitung verhindert.
In Verantwortung des Betreibers kann dieser Adapter entfernt werden. Mit einem 1,5 mm Inbusschlüssel
kann der Adapter gelöst werden. Die Arretierung befindet sich in der Bohrung des Adapters. Die Schraube
wird rechtsdrehend gelöst.

© Festo Didactic 8048905 13
7Technische Daten
Technische Daten
Eingangsspannung 3 AC 400 V +/-10%
Eingangsfrequenz 50…60 Hz
Maximaler Dauerschaltstrom 16 A (AC)
Schutzklasse 1, Betrieb mit Schutzerdung
Überspannungskategorie II, Betrieb an Gebäudeinstallation
Verschmutzungsgrad 2, Laborumgebung
Elektrische Anschlüsse Sicherheitslaborleitungen nach EN 61010-031, Leiterquerschnitt mind. 1mm²
Betriebstemperaturbereich 5 … 40 °C / 100 %
Max. rel. Luftfeuchte 80%
Schutzart IP 20 (nicht im Aufnahmerahmen montiert)
Betrieb des Gerätes Verwendung nur in Innenräumen, bis 2000m über Normalnull
Abmessungen
(H x B x T in mm)
297 x 266 x 95 mm
Gewicht 1,5 kg
Zulassungen
CE Kennzeichnung nach Niederspannungsrichtlinie
RoHS Richtlinie

14 © Festo Didactic 8048905
8Beschreibung
Der EduTrainer®dient zur Polumschaltung von Drehstrommotoren. Motoren mit einer Dahlanderwicklung
(Bestell-Nr. 8023979) können mit Schalter S1 mit zwei Drehzahlen betrieben werden. Die Polzahl der
Asynchronmaschine wird im Verhältnis 1:2 erhöht und somit die Drehzahl im Verhältnis 2:1 verändert. Bei
Motoren mit getrennter Wicklung kann die Drehzahl in Anhängigkeit der Polzahl geändert werden.
Prinzipschaltbild Dahlanderbeschaltung
niedrige Drehzahl (Dreieck)
Schalterstellung „S1“ = 1 hohe Drehzahl (Doppelstern)
Schalterstellung „S1“ = 2
Prinzipschaltbild „getrennte Wicklung“
niedrige Drehzahl
Schalterstellung „S2“ = 1 hohe Drehzahl
Schalterstellung „S2“ = 2
Warnung
Das Gerät darf nur in Stromkreisen verwendet werden die mit maximal 16 A abgesichert
sind.
Eine durchgängige Schutzleiterverbindung muss vor dem Betrieb sichergestellt werden.

© Festo Didactic 8048905 15
9Anschluss- und Bedienelemente
9.1 Funktion
1 Drehschalter 3 stufig.
Zur Drehzahlsteuerung der Dahlandermaschine ( Aus / Dreieck / Doppelstern) mit Anschlussfeld auf
4 mm Sicherheitssteckbuchsen.
2 Drehschalter 3 stufig.
Zur Umschaltung getrennter Wicklungen mit Anschlussfeld auf 4 mm Sicherheitssteckbuchsen
§ Schutzleiteranschluss als PE+ Kontakt ausgeführt (PE)

16 © Festo Didactic 8048905
9.2 Schaltschema
An-
schluss
Schaltstellung S1
An-
schluss
Schaltstellung S2
0
1
2
0
1
2
L1
-
1U
2U
L1
-
1U
2U
L2
-
1V
2V
L2
-
1V
2V
L3
-
1W
2W
L3
-
1W
2W
1U
-
L1
1V, 1W
1U
-
L1
-
1V
-
L2
1U, 1W
1V
-
L2
-
1W
-
L3
1U, 1V
1W
-
L3
-
2U
-
-
L1
2U
-
-
L1
2V
-
-
L2
2V
-
-
L2
2W
-
-
L3
2W
-
-
L3
Abbildung 1
Abbildung 2
Abbildung 3
Abbildung 4
Abbildung 1 Abbildung 2
Abbildung 3 Abbildung 4

© Festo Didactic 8048905 17
9.3 Bedienung
Verschalten Sie die Maschine mit 4 mm Sicherheits-Laborleitungen gemäß Ihrer Aufgabe
Warnung
Vor Aufbau und/oder Änderung der Schaltung muss sichergestellt sein, dass die Anlage im
spannungslosen Zustand ist.
Warnung elektrischer Schlag
Der Schutzleiteranschluss muss während dem Betrieb dauerhaft mit der Schutzerde der
Installation verbunden sein!
10 Zubehör
Drehstromversorgung EduTrainer®, Bestellnummer 571812
Schutzleiteranschlussleitung PE+, Sortiment aus
•8 Stück PE+ Leitung 100 mm
•4 Stück PE+ Leitung 400 mm
•4 Stück PE+ Leitung 1500 mm
Bestellnummer: 8067503
11 Wartung und Reinigung
Das Gerät ist wartungsfrei. Zur Reinigung verwenden Sie ein leicht feuchtes, fusselfreies Reinigungstuch
ohne scheuernde, chemische oder lösungsmittelhaltige Reinigungsmittel
12 Entsorgung
Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Die Entsorgung
erfolgt über die kommunalen Sammelstellen.

18 © Festo Didactic 8048905

© Festo Didactic 8048905 19
Contents
1 General prerequisites for operating the devices __________________________________________ 20
2 Pictograms_________________________________________________________________________ 21
3 Intended Use _______________________________________________________________________ 22
4 For Your Safety _____________________________________________________________________ 23
4.1 Important Information _______________________________________________________________ 23
4.2 Obligation of the operator ____________________________________________________________ 23
4.3 Obligations of trainees _______________________________________________________________ 23
5 Work and safety instructions _________________________________________________________ 24
6 Safety Sockets______________________________________________________________________ 26
7 Technical data ______________________________________________________________________ 27
8 Description ________________________________________________________________________ 28
9 Connections and control elements _____________________________________________________ 29
9.1 Function ___________________________________________________________________________ 29
9.2 Circuit diagram _____________________________________________________________________ 30
9.3 Operation__________________________________________________________________________ 31
10 Accessories ________________________________________________________________________ 31
11 Maintenance and cleaning ____________________________________________________________ 31
12 Disposal ___________________________________________________________________________ 31

20 © Festo Didactic 8048905
1General prerequisites for operating the devices
General requirements for safe operation of the devices:
•In industrial facilities, the accident prevention regulations of the DGUV (German Organization for Social
Accident Insurance), regulation 3, "Electrical systems and equipment," must be observed.
•The laboratory or classroom must be overseen by a supervisor.
–A supervisor is a qualified electrician or a person who has been trained in electrical engineering,
knows the respective safety requirements and safety regulations and whose training has been
documented accordingly.
The laboratory or the classroom must be equipped with the following devices:
–An emergency-off device must be provided.
At least one emergency-off device must be located inside and one outside, the laboratory or the
classroom.
•The laboratory or classroom must be secured so that operating voltage and compressed air supply
cannot be activated by any unauthorized persons.
–e.g. with a key switch
–e.g. with lockable on/off valves
•The laboratory or classroom must be protected by residual current devices (RCD).
–Electrical devices (e.g. power supply units, compressors and hydraulic power units) may only be
operated in training rooms which are equipped with residual current devices.
–Type B residual current circuit breakers with a residual current of ≤ 30 mA must be used.
•The laboratory or classroom must be protected by overcurrent protection devices.
–Fuses or circuit breakers
•No damaged or defective devices may be used.
–Damaged devices must be barred from further use and removed from the laboratory or classroom.
–Damaged connecting cables, pneumatic tubing and hydraulic hoses represent a safety risk and
must be removed from the laboratory or classroom.
