Festo SPC200 Series User manual

Kurz-
beschreibung
Short
description
Feldbus-
Baugruppe
Typ
SPC200-COM-CAN
Field bus module
type
SPC200-COM-CAN
–Deutsch
– English
–Español
–Français
– Italiano
–Svenska
396 537
0012NH
Smart Positioning Controller SPC200

Festo SPC200-COM-CAN 0012NH2
Deutsch 3...........................................
English 13............................................
Español 23...........................................
Français 33...........................................
Italiano 43............................................
Svenska 53...........................................
Edition: 0012NH
Original: de
© (Festo AG & Co., D-73726 Esslingen, Germany, 2000)
Internet: http://www.festo.com
E-Mail: [e-mail]

Festo SPC200-COM-CAN 0012NH Deutsch 3
1 BenutzerhinweiseDeutsch
Die Feldbus-Baugruppe Typ SPC200-COM-CAN dient be-
stimmungsgemäß zur Ankopplung des SPC200 an Device-
Net. Mit dieser Feldbus-Baugruppe kann der SPC200 als
Slave am entsprechenden Feldbus betrieben werden. Zur
komfortablen Inbetriebnahme eines SPC200 mit integrier-
ter Feldbus-Baugruppe ist das Software-Paket WinPISA ab
Version 4.1 erforderlich. Ausführliche Informationen zur
Feldbus-Baugruppe finden Sie in der Beschreibung
P.BE-SPC200-COM-CAN...-... .
Vorsicht
Beachten Sie unbedingt die dort aufgeführten:
– Sicherheitstechnischen Hinweise
– den bestimmungsgemäßen Gebrauch der jeweiligen
Baugruppen und Module.
Warnung
Aktoren können ungewollt aktiviert und der SPC200
beschädigt werden, wenn Baugruppen bei eingeschal-
teter Spannungsversorgung hinzugefügt oder entfernt
werden. Schalten Sie vor Installations- und Wartungs-
arbeiten folgende Energiequellen in folgender Reihen-
folge ab:
1. Druckluftversorgung
2. Lastversorgung und Betriebsspannungsversorgung
des SPC200.

Festo SPC200-COM-CAN 0012NH Deutsch4
2 Aus- und Einbau von Baugruppen
Warnung
Unsachgemäße Handhabung kann zur Beschädigung
der Baugruppen führen.
SBerühren Sie keine Bauelemente.
SBeachten Sie die Handhabungsvorschriften für elek-
trostatisch gefährdete Bauelemente.
SEntladen Sie sich vor dem Ein- oder Ausbau von
Baugruppen elektrostatisch, zum Schutz der Bau-
gruppen vor Entladung statischer Elektrizität.
Die Feldbus-Baugruppe können Sie beliebig in den Steck-
plätzen 2 bis 6 installieren. Wird die Feldbus-Baugruppe
neben die Diagnose-Baugruppe installiert, kann kein Be-
dienfeld aufgesteckt werden, solange das Feldbuskabel
aufgesteckt ist. Es darf nur eine Feldbus-Baugruppe instal-
liert werden. Alle E/As installierter E/A-Baugruppen sind
frei programmierbar.
Baugruppen ausbauen
1. Druckluftversorgung und Betriebsspannung abschal-
ten.
2. Anschlusskabel auf der Baugruppenfront lösen und
abziehen.
3. Beide Sicherungshebel durch Verschieben entriegeln
(siehe folgendes Bild).

Festo SPC200-COM-CAN 0012NH Deutsch 5

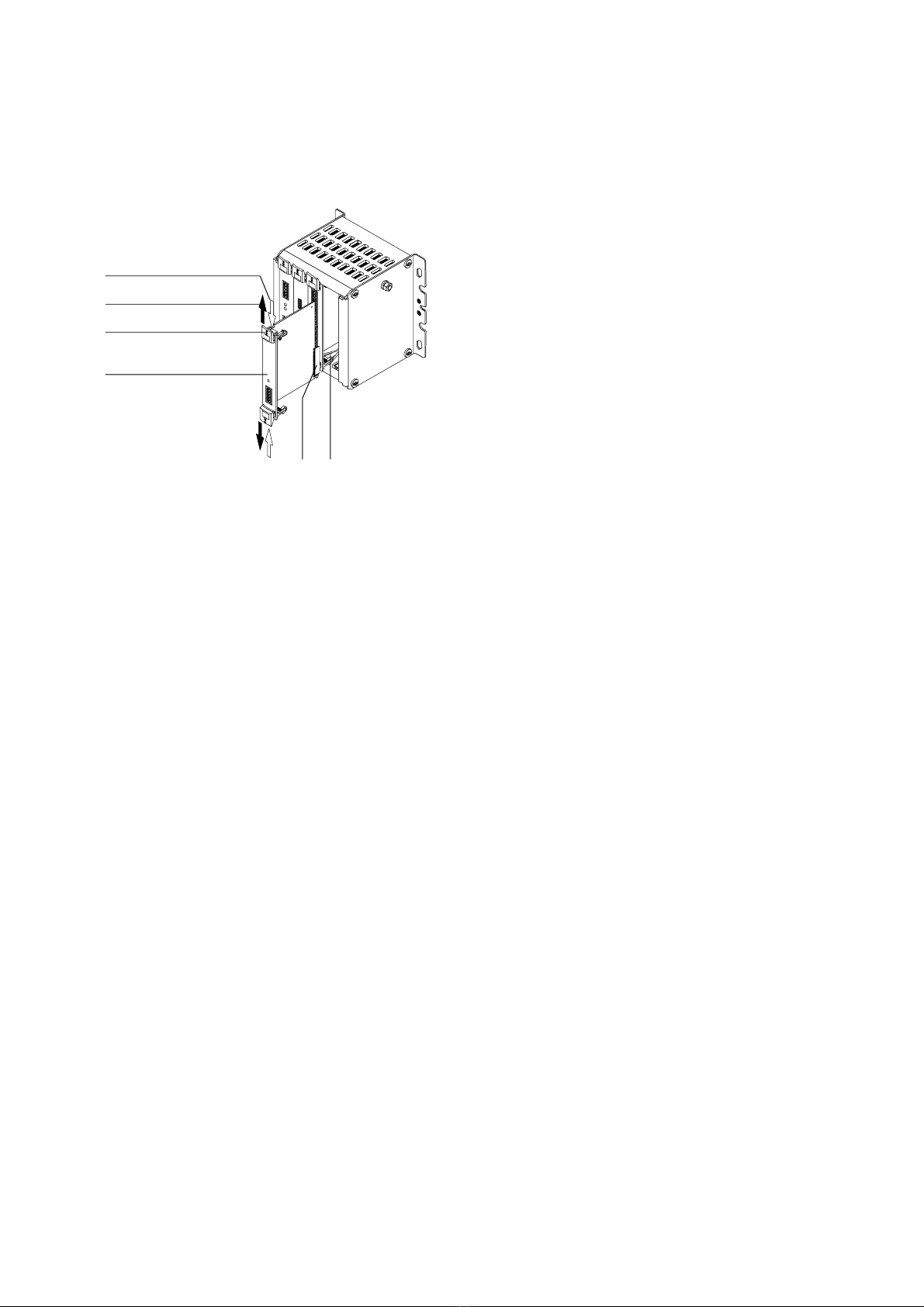

4. Baugruppe an der Frontplatte fassen und hinaus-
ziehen.
5. Ggf. freibleibende Steckplätze mit Blindplatten
verschließen.
1
2
3
4
56
1Richtung zum Entriegeln
2Verriegelt selbsttätig
3Sicherungshebel
4Frontplatte der
Baugruppe
5Messerleiste
6Führungsschiene

Festo SPC200-COM-CAN 0012NH Deutsch6
Baugruppen einbauen
1. Druckluftversorgung und Betriebsspannungsversor-
gung abschalten.
2. Ggf. Sicherungshebel entriegeln und Blindplatte ent-
fernen.
3. Baugruppe an der Frontplatte fassen und in die Füh-
rungsschiene einschieben. Achten Sie darauf, dass Sie
die Baugruppe beim Einschieben nicht verkanten und
keine Bauteile auf der Leiterplatte beschädigt werden.
4. Achten Sie darauf, dass die Stecker der Messerleisten
richtig aufeinander liegen. Schieben Sie die Bau-
gruppe dann mit leichtem Druck vollständig ein.
Daraufhin verriegeln die Sicherungshebel selbsttätig
(siehe Bild).

Festo SPC200-COM-CAN 0012NH Deutsch 7
3 Installation
Anschließen an den Feldbus
Verwenden Sie als Feldbusleitung eine verdrillte, ge-
schirmte 4-Drahtleitung. Über die Feldbusleitung wird die
Busschnittstelle und die interne Logik der Feldbus-Bau-
gruppe versorgt.
1
1
2
3
4
5
1Pin-Belegung
Pin Beschreibung
10 V-Busschnittstelle/Logik (CAN_GND)
2Data - (CAN_L)
3Schirm (CAN_SHLD)
4Data + (CAN_H)
5DC + 24 V-Busschnittstelle/Logik (CAN_V+)

Festo SPC200-COM-CAN 0012NH Deutsch8
Hinweis
SEntnehmen Sie den Kabeltyp unbedingt dem SPS-
Handbuch bzw. dem Handbuch zu Ihrer Anschal-
tung/Scanner. Berücksichtigen Sie dabei die
Entfernung und die gewählte Baudrate.
SWählen Sie die entsprechenden Leitungsquer-
schnitte.
Beachten Sie den Spannungsabfall auf der Versor-
gungsleitung für die Busschnittstelle und der
internen Logik.
Vorsicht
SBeachten Sie die Polung beim Anschließen der
Feldbusschnittstelle und der Spannungsversor-
gung der Busschnittstelle/internen Logik.
SSchließen Sie den Schirm an.
Befindet sich der SPC200 am Ende des Feldbusses, ist
zwischen die Adern Data + (Pin 4) und Data - (Pin 2) des
Feldbussteckers ein Abschlusswiderstand (120 Ohm, 0,25
Watt) zu installieren. Verwenden Sie T-Adapter, so emp-
fiehlt es sich, den Abschlusswiderstand am freien Ausgang
des T-Adapters zu installieren.

Festo SPC200-COM-CAN 0012NH Deutsch 9
4 Inbetriebnahmehinweise
Die Feldbus-Adresse des SPC200 können Sie mit dem Soft-
ware-Paket WinPISA (ab Version 4.1) oder dem Bedienfeld
einstellen.
Der SPC200 kommuniziert mit dem Master über ein E/A-
Feld (interne Ein-/Ausgänge). Die zulässige Anzahl der
konfigurierbaren Ein- und Ausgänge ist von der genutzten
Betriebsart des SPC200 abhängig (max. 8 Byte Eingänge
und 8 Byte Ausgänge). Die folgende Tabelle gibt einen
Überblick:
Betriebsart Funktion der Ein-/Ausgänge
Start/Stopp I10.0...I10.15
I11.0...I13.15
Für Steuersignale und frei prog.
Eingänge
Für frei programmierbare Eingänge
(Optional)
Q10.0...Q10.15
Q11.0...Q13.15
Für Steuersignale und frei prog. für
Ausgänge
frei programmierbare Ausgänge
(Optional)
Satzselektion I10.0...I10.15
I11.0, I11.1 und
I11.8...I11.15
Für Steuersignale
Für Satznummer
Q10.0...Q10.15 Für Steuersignale
*) Adressangaben aus Sicht des SPC200

Festo SPC200-COM-CAN 0012NH Deutsch10
5Diagnose
5.1 Anzeige der Mod-/Net-LED
Die Bi-Color-LED auf der Feldbus-Baugruppe ermöglicht
eine Schnell-Diagnose über den Kommunikationszustand
vor Ort. Die Fehlermeldungen des SPC200 lassen sich über
die Bit Strobed I/O Message Connection übertragen (siehe
Beschreibung).
LED Betriebszustand Fehlerbehandlung
leuchtet
grün
Normal; der SPC200 ist
online und steht mit einem
Kommunikationspartner in
Verbindung
keine
ist aus – Die Busschnittstelle des
SPC200 wird nicht mit
Strom versorgt
– Der SPC200 erkennt keine
Kommunikation am Bus
SStromversorgung der
Busschnittstelle/interne
Logik überprüfen
Sphysikalische Verbindung
zum Bus und Abschluss-
widerstand prüfen.
blinkt
grün
Der SPC200 ist bereit zum
Datenaustausch und ist
online am Bus. Es findet je-
doch keine Kommunika-
tionsverbindung zu einem
Master statt. Möglicher-
weise ist der SPC200 noch
keinem Master zugeordnet.
SKonfiguration vervollstän-
digen. Scan-Liste des
entsprechenden Masters
überprüfen/korrigieren.

Festo SPC200-COM-CAN 0012NH Deutsch 11
LED Betriebszustand Fehlerbehandlung
leuchtet
rot
schwerer Kommunikations-
fehler
– SPC200 hat zu viele feh-
lerhafte Telegramme auf
dem Bus entdeckt und
nimmt an der Buskommu-
nikation nicht mehr teil.
Der SPC200 befindet sich
im Bus-Off Zustand.
Oder
– die Feldbusadresse der
Feldbus-Baugruppe
wurde doppelt vergeben
Sschlechte physikalische
Busverbindung; Verbin-
dung prüfen.
Sstark gestörter Bus;
Störungen eliminieren,
Schirmung prüfen.
SSpannungsversorgung
Bus wurde unterbrochen.
Sverpolte Datenleitungen
bei einem Teilnehmer
korrigieren
SBaudrate prüfen/
korrigieren
SFeldbusadresse
korrigieren
blinkt
rot
behebbarer Fehler
– SPC200 hat Kommunika-
tions-Time-Out erkannt.
– SPC200 wurde über einen
längeren Zeitraum (Time-
Out-Zeit) nicht mehr
angesprochen
Sphysikalische Busverbin-
dung unterbrochen.
Master auf Kommunika-
tionsfähigkeit prüfen.
STime-Out Zustand des
SPC200 zurücksetzen
durch neues Allokieren.
SPC200 an den Bus neu
zuschalten.

Festo SPC200-COM-CAN 0012NH Deutsch12
6 Technische Daten
Typ SPC200-COM-CAN
Temperaturbereich:
– Betrieb
– Lagerung/Transport
- 5 °C ... + 50 °C
- 20 °C ... + 70 °C
Gewicht 80 g
Relative Luftfeuchtigkeit 95 % nicht kondensierend
Feldbus
– Ausführung
– Übertragungsart
– Protokoll
– Übertragungsgeschwindigkeit
– Kabeltyp (abhängig von
Baudrate und Leitungslänge)
ISO 11898
seriell asynchron, halb-duplex
DeviceNet
125 kBaud, 250 kBaud und
500 kBaud,
siehe Handbuch Ihrer Steuerung
Elektromagnetische Verträglichkeit
– Störaussendung
– Störfestigkeit
geprüft nach EN 55011
Grenzwertklasse A 1)
geprüft nach EN 50082-2
Schwingung und Schock
– Schwingung
– Schock
geprüft nach DIN/IEC 68 Teil 2–6
Schärfegrad 1
geprüft nach DIN/IEC 68 Teil
2–27 Schärfegrad 2
1) Mit einer Einzelgenehmigung auch einsetzbar im Wohnbereich
(Wohn-, Geschäfts- und Gewerbebereich, Kleinbetriebe).

Festo SPC200-COM-CAN 0012NH English 13
1 Notes on useEnglish
The field bus module type SPC200-COM-CAN has been
designed for coupling the SPC200 to the DeviceNet. With
this field bus module the SPC200 can be operated as a
slave on the relevant field bus. For user-friendly commis-
sioning of an SPC200 with the integrated field bus module,
you will require the WinPISA software package as from
version 4.1. Detailed information on the field bus module
can be found in the manual P.BE-SPC200-COM-CAN...-... .
Caution
Pay strict attention to the following instructions in the
manual:
– The safety guidelines
– The designated use of the individual components
and modules.
Warning
Actuators can be unintentionally activated and the
SPC200 can be damaged if components are added or
removed when the power supply is switched on. Before
undertaking installation and/or maintenance work,
switch off the following sources of power in the se-
quence specified:
1. The compressed air supply
2. The load voltage and operating voltage for the
SPC200.

Festo SPC200-COM-CAN 0012NH English14
2 Fitting and removing components
Warning
Incorrect handling may result in damage to the compo-
nents.
SDo not therefore touch any contacts.
SPlease observe the regulations for handling electros-
tatically sensitive components.
SDischarge yourself electrostatically before fitting or
removing components, in order to protect the compo-
nents against discharges of static electricity.
The field bus module can be fitted in any of the locations 2
to 6. If the field bus module is fitted next to the diagnosis
module, a control panel cannot be fitted because of the
connected field bus cable. Only one field bus module may
be fitted. All the I/Os of the fitted I/O modules can be pro-
grammed as desired.
Removing the modules
1. Switch off the compressed air supply and operating
voltage.
2. Disconnect and remove the connecting cable on the
front of the module.
3. Unlock both locking levers by pushing them (see fol-
lowing diagram).

Festo SPC200-COM-CAN 0012NH English 15
4. Hold the module on the front plate and pull it out.
5. If applicable, seal unused locations with blank plates.
1
2
3
4
56
1Direction for unlocking
2Locks automatically
3Locking lever
4Front plate of module
5Multi connector strip
6Guide rail

Festo SPC200-COM-CAN 0012NH English16
Fitting the modules
1. Switch off the compressed air supply and operating
voltage.
2. If applicable, unlock the locking lever and remove the
blanking plate.
3. Hold the module by the front plate and push it into the
guide rail. Make sure that the module is not tilted
when it is pushed in and that no components on the
printed circuit board are damaged.
4. Make sure that the plugs of the multi connector strip
are inserted correctly. Then gently press in the module
completely. The locking levers will then lock automati-
cally (see diagram).

Festo SPC200-COM-CAN 0012NH English 17
3 Installation
Connecting to the field bus
Use a twisted screened 4-core cable for the field bus. The
bus interface and the internal logic of the field bus module
are supplied with power via the field bus cable.
1
1
2
3
4
5
1Pin assignment
Pin User manual
10 V bus interface/logic (CAN_GND)
2Data - (CAN_L)
3Screening/shield (CAN_SHLD)
4Data + (CAN_H)
5+24 V DC bus interface/logic (CAN_V+)

Festo SPC200-COM-CAN 0012NH English18
Please note
SPlease refer to the PLC manual or the manual for your
module /scanner for the correct type of cable. Take
into account the distance and the baud rate selected.
SSelect the appropriate cable cross-sectional area.
Note the voltage drop in the supply line for the bus
interface and the internal logic.
Caution
SMake sure of the correct polarity when connecting
the field bus interface and the power supply for the
bus interface/logic.
SConnect the screening.
If the SPC200 is at the end of the field bus, a terminating
resistor (120 Ohm, 0.25 Watt) must be fitted between the
cores Data + (pin 4) and Data - (pin 2) of the field bus plug.
If you are using T-adapters, we recommend that you fit the
terminating resistor on the unused output of the T-adapter.

Festo SPC200-COM-CAN 0012NH English 19
4 Instructions on commissioning
You can set the field bus address of the SPC200 with the
WinPISA software package (as from version 4.1) or with
the control panel.
The SPC200 communicates with the master via an I/O field
(internal inputs/outputs). The permitted number of confi-
gurable inputs and outputs depends on the operating
mode of the SPC200 used (max. 8-byte inputs and 8-byte
outputs). This is summarized in the table below.
Operating
mode
Function of the inputs/outputs
Start/Stop I10.0...I10.15
I11.0...I13.15
For control signals and freely
programmable inputs
For freely programmable inputs
(optional)
Q10.0...Q10.15
Q11.0...Q13.15
For control signals and freely pro-
grammable outputs
Freely programmable outputs (op-
tional)
Record
selection
I10.0...I10.15
I11.0, I11.1 and
I11.8...I11.15
For control signals
For record number
Q10.0...Q10.15 For control signals
*) Address specification as seen by the SPC200

Festo SPC200-COM-CAN 0012NH English20
5 Diagnosis
5.1 Display on the Mod/Net LED
The two-coloured LED on the field bus module enables
speedy on-the-spot diagnosis of the state of communica-
tion. The error messages of the SPC200 can be transmitted
via the bit Strobed I/O Message Connection (see manual).
LED Operating status Error treatment
Lights
up
green
Normal; the SPC200 is on-
line and in contact with a
communication partner
None
Is out –The bus interface of the
SPC200 is not supplied
with current
–The SPC200 does not
recognize any communi-
cation on the bus
SCheck the power supply
of the bus interface/
internal logic.
SCheck the physical con-
nection to the bus and
the terminating resistor.
Flashes
green
The SPC200 is ready for
data exchange and is online
on the bus. But there is no
communication connection
to a master. The SPC200 is
probably not yet assigned to
amaster.
SComplete the configur-
ation. Check/correct the
scan list of the appropri-
ate master.
