Festo DG..-...-GA Series User manual

(de) Bedienungs−
anleitung
(en) Operating
instructions
(es) Instrucciones
de utilización
(fr) Notice
d’utilisation
(it) Istruzione
per l’uso
(sv) Bruksanvisning
Geschützte Linearachsenführung
Protected linear axis guide
DG..−...−GA, FDG−...−GA,
DMES−...−GA
689 057
0503a

DG..−...−GA, FDG−...−GA, DMES−...−GA
Festo DG..−...−GA, FDG−...−GA, DMES−...−GA 0503a
2
Es bedeuten / Symbols / Símbolos / Symbole
s
Simboli / Teckenförklaring:
Einbau und Inbetriebnahme nur von qualifi
ziertem Fachpersonal, gemäß Bedienungs
anleitung.
Warnung
Warning, Caution
Atención
Avertissement
Avvertenza
Varning
Hinweis
Please note
Por favor, observar
Note
Nota
Notera
Umwelt
Antipollution
Reciclaje
Recyclage
Riciclaggio
Återvinning
Zubehör
Accessories
Accesorios
Accessoires
Accessori
Tillbehör
Fitting and commissioning to be carried out
by qualified personnel only in accordance
with the operating instructions.
El montaje y la puesta en funcionamiento,
debe ser realizado exclusivamente por per
sonal cualificado y siguiendo las instruccio
nes de utilización.
Montage et mise en service uniquement par
du personnel agréé, conformément aux
instructions d’utilisation.
Montaggio e messa in funzione devono es
sere effettuati da personale specializzato ed
autorizzato in confomità alle istruzioni per
l’uso.
Montering och idrifttagning får endast
utföras av auktoriserad fackkunnig personal
i enlighet med denna bruksanvisning.
Deutsch 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
English 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Español 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Français 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Italiano 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Svenska 33. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DG..−...−GA, FDG−...−GA, DMES−...−GA
Festo DG..−...−GA, FDG−...−GA, DMES−...−GA 0503a Deutsch 3
Geschütze Linearachsenführung
Typ DG..−...KF−GA / FDG−...−GA / DMES−...−GA Deutsch

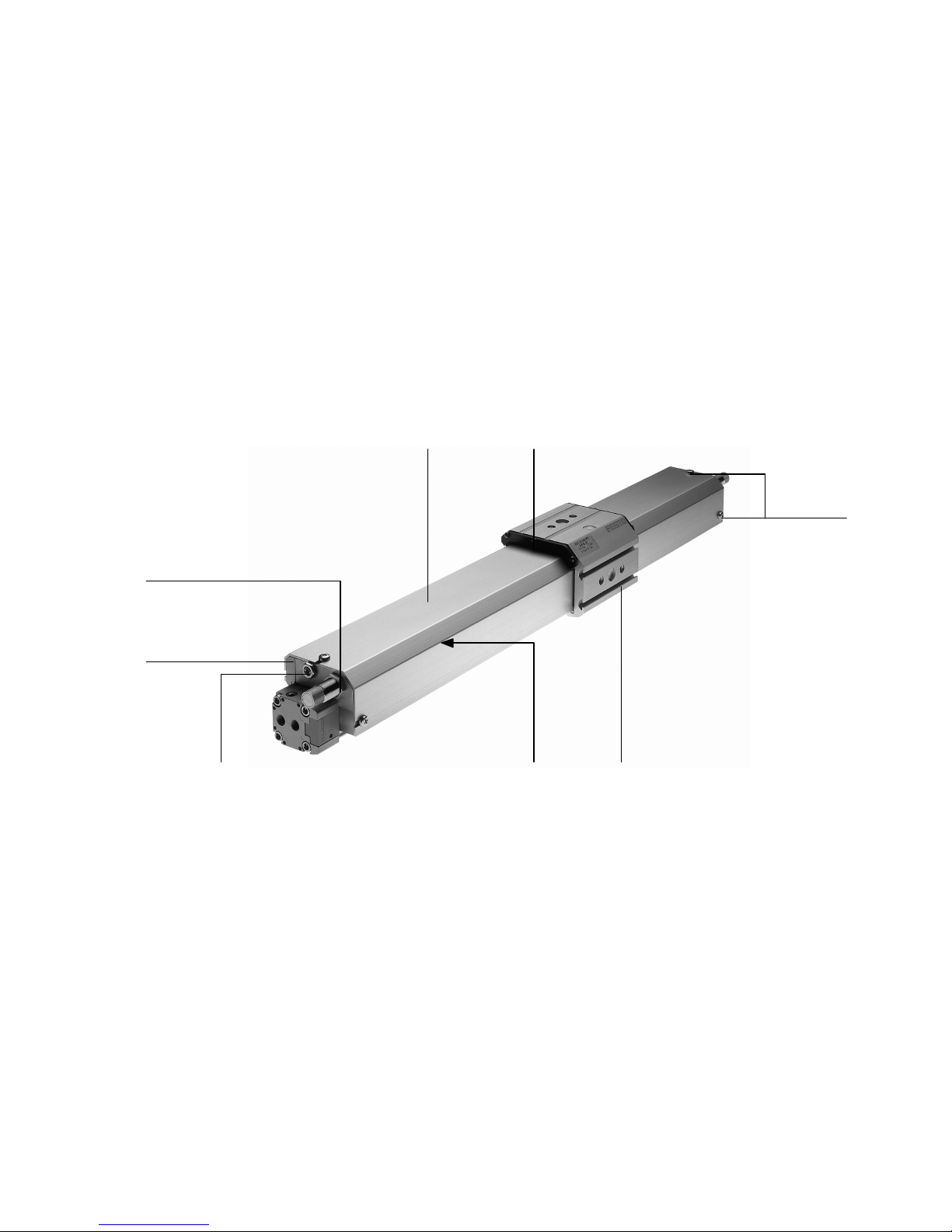

1 Bedienteile und Anschlüsse
1 2
3
45
6
7
8
1Abdeckprofil
2Bürstenabstreifer
3Halteschrauben
4Schlitten (Läufer)
5Führungsschiene (verdeckt liegend)
6Profilhalter
7Durchgangsbohrung für Stoßdämpfer
8GewindebohrungfürAnschlagbolzen
Bild1

DG..−...−GA, FDG−...−GA, DMES−...−GA
Festo DG..−...−GA, FDG−...−GA, DMES−...−GA 0503a Deutsch
4
2 Funktion und Anwendung
Die geschütze Führung der Linearachse DG..−/FDG−/DMES−...−GA bedeckt alle Pro
filhinterschneidungen der Linearachsenführung. Sie bietet eine glatte, reinigungs
freundliche Oberfläche. Das Abdeckprofil schützt die Führung gegen herabfallende
Partikel.
Sie dient bestimmungsgemäß als Variantenelement ab Werk an Linearachsen des
Typs DGE(L)−...−KF, DGP(L)−..., DGPI(L)−..., FDG−... und DMES−.... Sie ist nicht vorge
sehen für Linearachsen des Typs DGE−...−RF.
3 Voraussetzungen für den Produkteinsatz
Hinweis
SStellen Sie sicher, dass die Punkte dieses Kapitels immer eingehalten
werden.
Dies macht das Produktverhalten ordnungsgemäß und sicher.
SVergleichen Sie die Grenzwerte in dieser Bedienungsanleitung mit Ihrem
aktuellen Einsatzfall (z.B. Käfte, Frequenzen, Massen, Temperaturen,
Geschwindigkeiten).
Nur die Einhaltung der Belastungsgrenzen ermöglicht ein Betreiben des
Artikels gemäß der einschlägigen Sicherheitsrichtlinien.
SBerücksichtigen Sie die Umgebungs−
bedingungen vor Ort.
Korrosive Umbebungen beeinträchtigen
die Lebensdauer Ihres Produkts.
SBeachten Sie die Vorschriften für Ihren
Einsatzort (z.B. von Berufsgenossen−
schaften oder nationalen Institutionen).
SVerwenden Sie das Produkt im Originalzustand ohne jegliche eigenmächtige
Veränderungen.
Bild2
[°C] [%] [mbar]

DG..−...−GA, FDG−...−GA, DMES−...−GA
Festo DG..−...−GA, FDG−...−GA, DMES−...−GA 0503a Deutsch 5

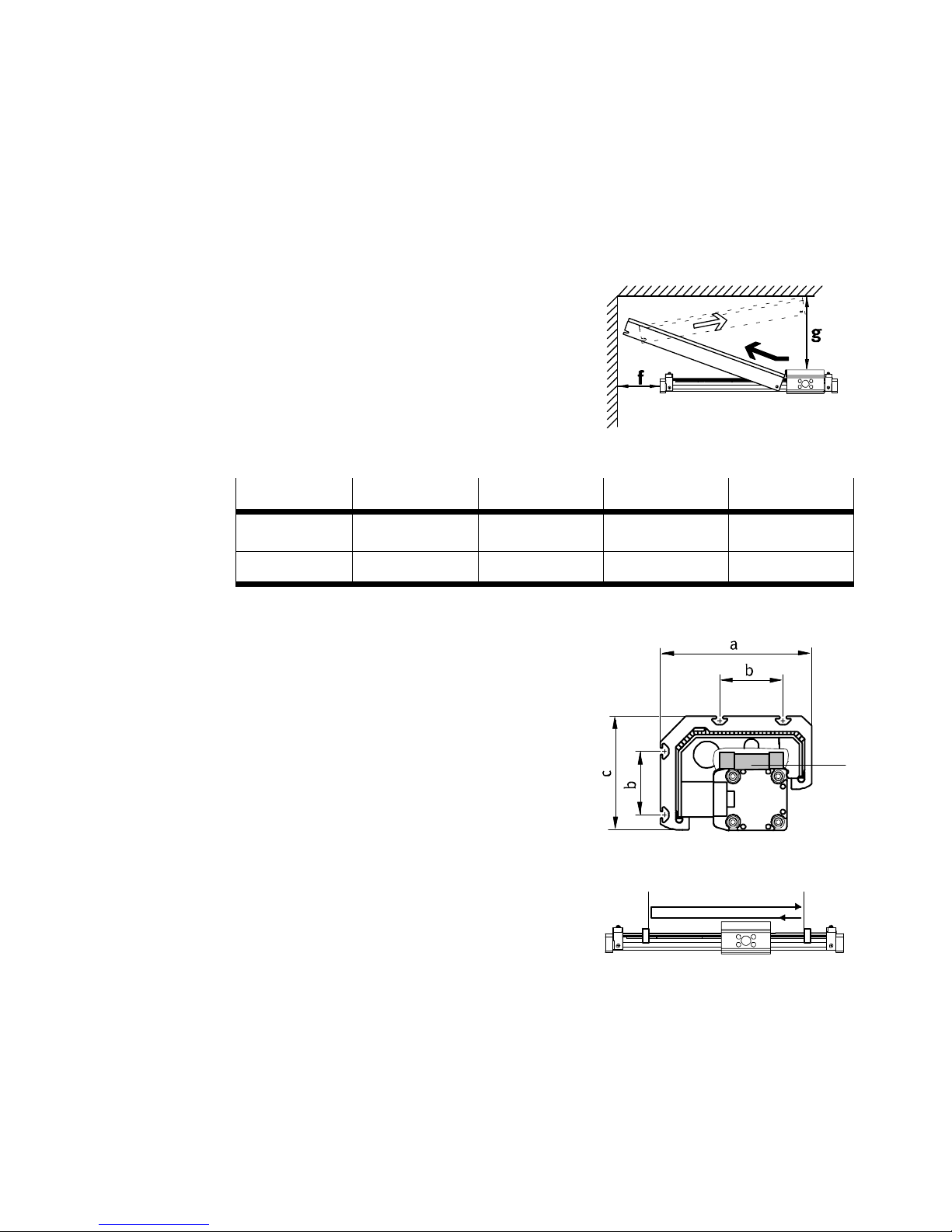

4 Einbau
SPlatzieren Sie die Linearachse mit ausrei
chendem Freiraum f und g zu den Umge
bungskonturen.
Sonst kann das Abdeckprofil nicht abmon
tiert werden und behindert im Wartungs
fall den Zugang zu den relevanten Stellen.
Das bedeutet, dass die komplette Achse
zu Wartungszwecken ausgebaut werden
muss.
Baugröße 18 25 32 40
f [mm] 120 160 190 250
g [mm] 50 60 65 75
Bild4
SPlatzieren Sie die Führungsschiene 5
immer nach oben (siehe Kapitel Techni
sche Daten").
Um das zu ermöglichen, besitzt der Läufer
zwei identisch ausgeführte Schnittstellen
zur Lastanbindung.
Nur die horizontale Ausrichtung der
DG..−/FDG−/DMES−...−GA schützt die
Führungsschiene zuverlässig gegen
Eindringen von Schmutz.
Gegen aufwirbelnde Schmutzpartikel
bietet die DG..−/FDG−/DMES−...−GA
keinen Schutz.

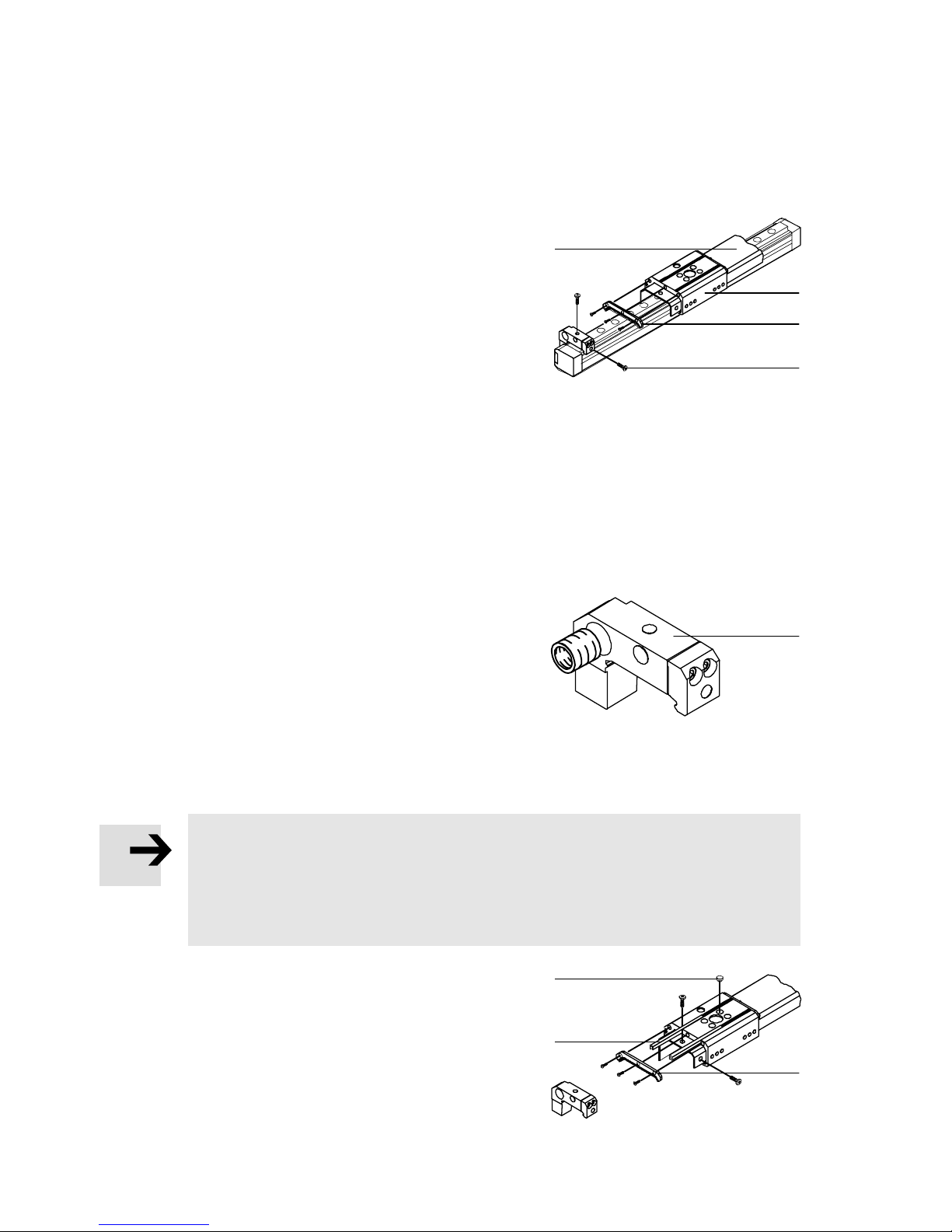

SPrüfen Sie, ob Stoßdämpferhalterungen
für kürzere Hübe als den Nennhub benö
tigt werden.
Zum Anbau von Stoßdämpferhalterungen,
TypKYP−...:
SDemontieren Sie das Abdeckprofil folgendermaßen:
Bild3
Bild5
5
Bild6

DG..−...−GA, FDG−...−GA, DMES−...−GA
Festo DG..−...−GA, FDG−...−GA, DMES−...−GA 0503a Deutsch
6
 Läufer 4und Abdeckprofil 1reinigen
(siehe Kapitel Wartung und Pflege").
 Halteschrauben 3herausdrehen.
 Bürstenabstreifer 2demontieren.
 Abdeckprofil 1herausziehen.
 Stoßdämpferhalter Typ KYP−... gemäß
deren Bedienungsanleitung montieren.
Zur Wiedermontage:
SMontieren Sie das Abdeckprofil folgendermaßen:
 Abdeckprofil 1einschieben.
 Halteschrauben 3festdrehen.
 Bürstenabstreifer 2montieren (Anziehdrehmomente siehe Bild 9).
Bei Verwendung von Stoßdämpfern direkt im Profilhalter 6:
SVerwenden Sie ausschließlich den
Bausatz gemäß Kapitel Zubehör".
Nur dieser enthält die Einschraub
elemente für den korrekten Einbau
des Stoßdämpfers.
5 Inbetriebnahme
Hinweis
Bereits ab Werk montierte geschützte Führungen bedürfen keiner Nacharbeit.
SLassen Sie die Schrauben und Stellteile unverändert, für die es keine
ausdrückliche Aufforderung dazu in dieser Bedienungsanleitung gibt.
SEntfernen Sie die Abdeckvorrichtungen an
der zur Lastbefestigung vorgesehenen
Läuferfläche folgendermaßen:
 Bürstenabstreifer 2demontieren.
 Nutabdeckung aJ herausschieben.
 Bürstenabstreifer wieder montieren.
 Abdeckkappen 9herausheben
(nurbei benötigten Bohrungen).
Bild7
1
2
4
3
Bild8
6
Bild9
0,6 Nm 4 Nm
4 Nm
2
aJ
9

DG..−...−GA, FDG−...−GA, DMES−...−GA
Festo DG..−...−GA, FDG−...−GA, DMES−...−GA 0503a Deutsch 7
6 Wartung und Pflege
SFetten Sie die Wälzlagerkassetten des
Schlittens in Intervallen gemäß der
Bedienungsleitung Ihrer Linearachse.
Zur Freilegung der Schmiernippel aA:
SVollziehen Sie den Abbau des Abdeckpro
fils wie im Kapitel Einbau" beschrieben.
SReinigen Sie die DG..−/FDG−/DMES−...−GA
ausschließlich mit Wasser (max. 60 °C).
7 Ausbau und Reparatur
Zum Tausch stark beanspruchter Teile:
SBestellen Sie einen Verschleißteilsatz (für die geschützte Führung).
8 Störungsbeseitigung
Störung Ursache Abhilfe
Bürsten sichtbar abgenutzt
Lan e Betriebsda er
Verschleißteilesat bestellen
Gleitelemente abgenutzt Lange Betriebsdauer Verschleißteilesatz bestellen
Schleifgeräusche Abdeckprofil deformiert Abdeckprofilerneuern
Bild10
aA

DG..−...−GA, FDG−...−GA, DMES−...−GA
Festo DG..−...−GA, FDG−...−GA, DMES−...−GA 0503a Deutsch
8
9 Zubehör
Benennung Typ
Nutabdeckung für Befestigungsnut ABP−5−...
Nutenstein zur Befestigung der Nutzlast NSTL−...
Zentrierstift (8 ... 18) ZBS−5
Zentrierhülse (25 ... 80) ZBH−9
Zentrierscheibe SLZZ−...
Stoßdämpferhalter KYP−...
Stoßdämpfer YSR−...
Stoßdämpfer mit Bausatz für Profilhalter DG−GA−...−YSR
Bild11
10 Technische Daten
Typ ...−GA
Variantenelementzu DGE−...−ZR, DGE−...−SP, DGPL−..., DGPIL−..., FDG−...,
DMES−... (nicht zugelassen für DGE−...−RF)
Einbaulage Waagrecht (max. Abweichung ± 15°)
Führungsschiene immer nach oben
Einsatzbereich Nur bei Schmutzaufkommen von oben
Nicht bei aufwirbelnden Schmutzpartikeln
Zul. Temperaturbereich − 10 ... + 60 °C
Werkstoffe Abdeckschiene: Al
Bürstenabstreifer: ABS, Stahl, Rosshaar
Kappen: PE, PA
Bild12

DG..−...−GA, FDG−...−GA, DMES−...−GA
Festo DG..−...−GA, FDG−...−GA, DMES−...−GA 0503a English 9
Protected guide for linear axis
type DG..−...KF−GA / FDG−...−GA / DMES−...−GA English
1 Operating parts and connections
1 2
3
45
6
7
8
1Cover profile
2Brush wiper
3Support screws
4Slide
5Guide rail (not visible)
6Profile support
7Through hole for shock absorber
8Threaded hole for stop bolt
Fig.1

DG..−...−GA, FDG−...−GA, DMES−...−GA
Festo DG..−...−GA, FDG−...−GA, DMES−...−GA 0503a English
10
2 Method of operation and use
The protected guide of linear axis DG..−/FDG−/DMES−...−GA covers all profile under
cuts of the linear axis guide. It offers a smooth easy−to−clean surface. The cover
profile protects the guide against dirt particles falling down onto the axis.
The protected guide has been designed as a factory−supplied variant element for
linear axes types DGE(L)−...−KF, DGP(L)−..., DGPI(L)−..., FDG−... and DMES−.... It is
not intended for linear axes of type DGE−...−RF.
3 Conditions of use
Please note
SMake sure that the specifications in this chapter are always observed.
The product will then function correctly and reliably.
SCompare the maximum values in these operating instructions with your actual
application (e.g. forces, frequencies, masses, speeds, temperatures).
Only if the loading limits are observed can the device be operated in accord
ance with the relevant safety guidelines.
STake the ambient conditions at the
location into consideration.
Corrosive environments will impair
the service life of the product.
SPlease observe the regulations appli
cable to the place of use and comply
with national and local regulations.
SUse the product in its original state. Unauthorized modification is not
permitted.
Fig.2
[°C] [%] [mbar]

DG..−...−GA, FDG−...−GA, DMES−...−GA
Festo DG..−...−GA, FDG−...−GA, DMES−...−GA 0503a English 11

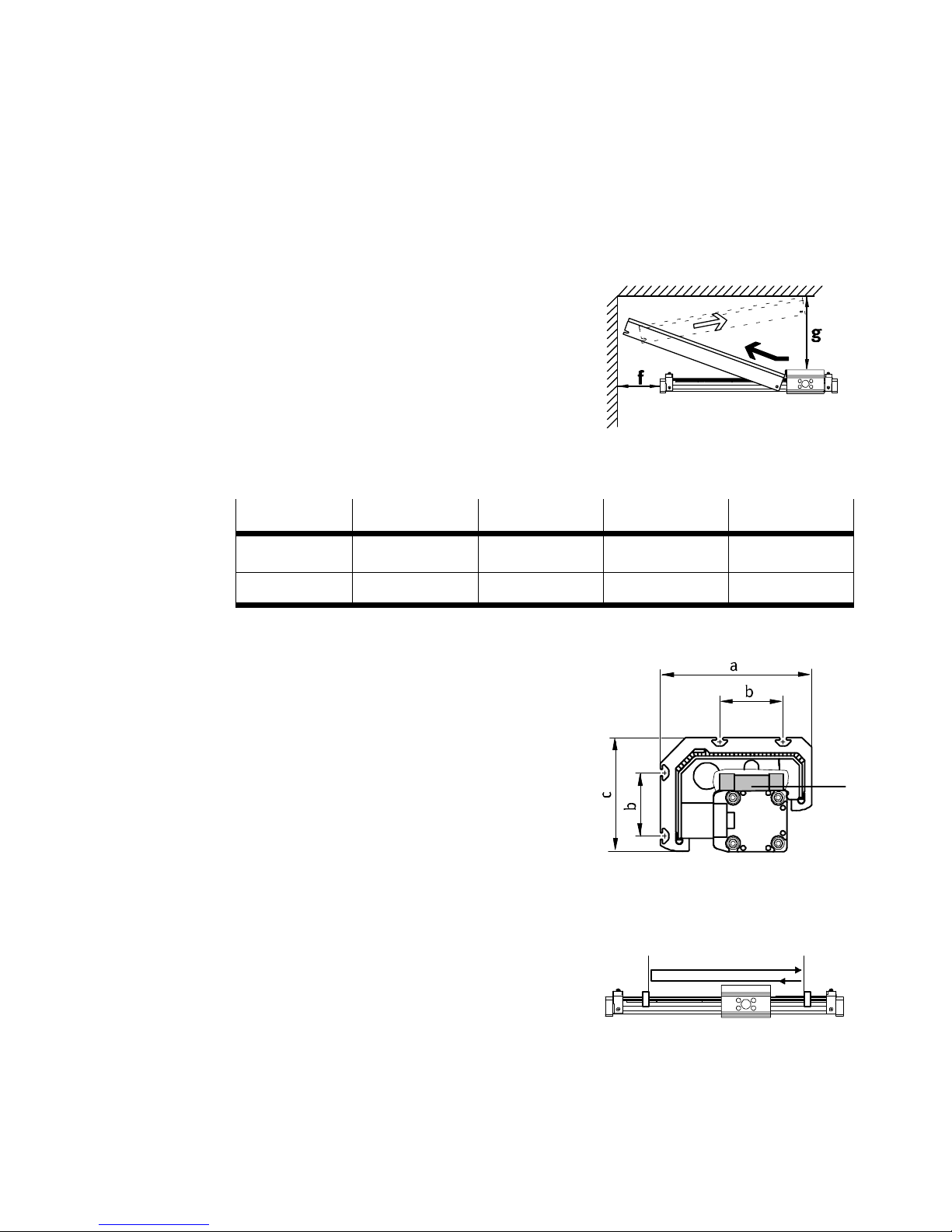

4 Fitting
SPlace the linear axis with sufficient space f
and g from other machines etc.
Otherwise the cover profile cannot be
removed and will impede access to the
relevant parts for maintenance. This
means that in such cases the complete
axis would have to be dismantled for
maintenance purposes.
Size 18 25 32 40
f [mm] 120 160 190 250
g [mm] 50 60 65 75
Fig.4
SAlways place the guide rail 5upwards
(see chapter Technical specifications").
In order to make this possible, the slide
has two identical interfaces for fastening
a load.
Only if the DG..−/FDG−/DMES−...−GA is
positioned horizontally, will the guide
rail reliably prevent dirt from entering.
The DG..−/FDG−/DMES−...−GA does not
offer protection against dust particles
whirled up.

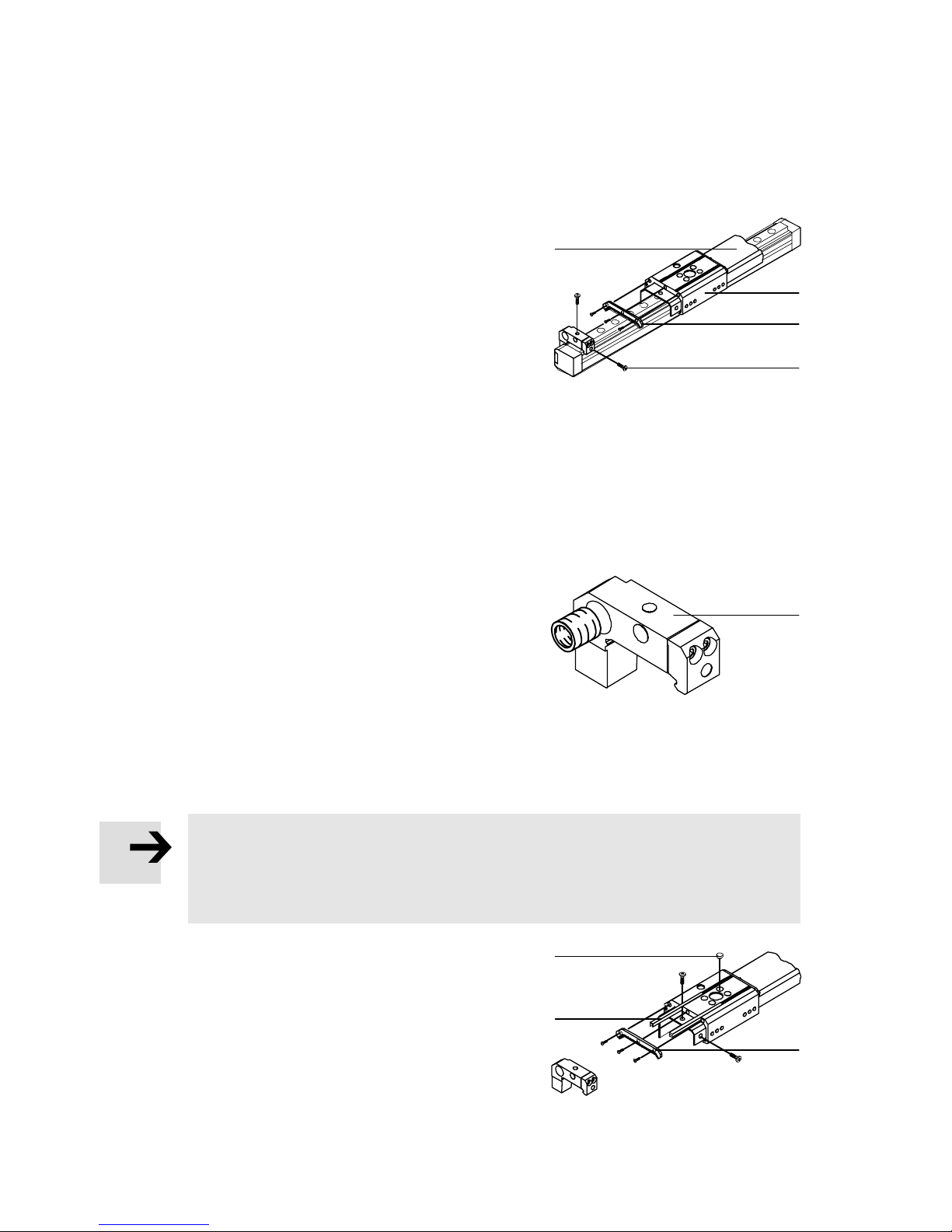

SCheck whether shock absorber supports
are required for strokes shorter than the
rated stroke.
Fitting shock absorber supports, type KYP−...:
SDismantle the cover profile as follows:
Fig.3
Fig.5
5
Fig.6

DG..−...−GA, FDG−...−GA, DMES−...−GA
Festo DG..−...−GA, FDG−...−GA, DMES−...−GA 0503a English
12
 Clean the slide 4and the cover profile
1(see chap. Care and maintenance").
 Remove the support screws 3.
 Dismantle the brush wiper 2.
 Pull out the cover profile 1.
 Fit the shock absorber support type
KYP−... in accordance with the operat
ing instructions.
When refitting:
SFit the cover profile as follows:
 Push in the cover profile 1.
 Tighten the support screws 3.
 Fit the brush wiper 2(tightening torque see Fig. 9).
Using shock absorbers directly in the profile support 6:
SUse only the assembly kit in accordance
with the chapter Accessories".
Only this contains the screw−in elements
for the correct fitting of the shock absorber.
5 Commissioning
Please note
Protected guides which have already been fitted at the factory do not require
subsequent adjustment.
SDo not modify the settings of screws and adjusting elements if there is no
direct request to do this in these operating instructions.
SRemove the cover devices from the slide
surface intended for fastening the load as
follows:
 Dismantle the brush wiper 2.
 Push out the groove cover aJ.
 Fit the brush wiper again
 Lift out the cover caps 9
(only if holes are required).
Fig.7
1
2
4
3
Fig.8
6
Fig.9
0.6 Nm 4 Nm
4 Nm
2
aJ
9

DG..−...−GA, FDG−...−GA, DMES−...−GA
Festo DG..−...−GA, FDG−...−GA, DMES−...−GA 0503a English 13
6 Care and maintenance
SLubricate the roller bearing cassettes of
the slide at intervals as specified in the
operating instructions for the linear axis.
Access to the lubricating nipple aA:
SRemove the cover profile as described in
the chapter Fitting".
SClean the DG..−/FDG−/DMES−...−GA only
with water (max. 60 °C).
7 Dismantling and repairs
Replacing heavily worn parts:
SOrder a wearing parts kit for the protected guide.
8 Eliminating faults
Fault Cause Remedy
Brushes visibly worn
Lon operatin period
Order a wearin parts kit
Sliding elements worn Long operating period Order a wearing parts kit
Grindingnoises Cover profile deformed Replace cover profile
Fig.10
aA

DG..−...−GA, FDG−...−GA, DMES−...−GA
Festo DG..−...−GA, FDG−...−GA, DMES−...−GA 0503a English
14
9 Accessories
Title Type
Cover for the fastening groove ABP−5−...
Sliding block for fastening the work load NSTL−...
Centring pin (8 ... 18) ZBS−5
Centring sleeve (25 ... 80) ZBH−9
Centring disc SLZZ−...
Shock absorber support KYP−...
Shock absorber YSR−...
Shock absorber with assembly kit for profile support DG−GA−...−YSR
Fig.11
10 Technical specifications
Type ...−GA
Variant element for DGE−...−ZR, DGE−...−SP, DGPL−..., DGPIL−..., FDG−...,
DMES−... (not permitted for DGE−...−RF)
Mountingposition Horizontal (max. deviation ± 15°)
Guide rail must always face upwards
Area of application Only with dirt particles falling down
Not with dirt particles whirled up
Permitted temperature range − 10 ... + 60 °C
Materials Cover rail: Al
Brush wiper: ABS, steel, horsehair
Caps: PE, PAC
Fig.12

DG..−...−GA, FDG−...−GA, DMES−...−GA
Festo DG..−...−GA, FDG−...−GA, DMES−...−GA 0503a Español 15
Guía protegida para ejes lineales
tipo DG..−...KF−GA / FDG−...−GA / DMES−...−GAEspañol
1 Elementos operativos y conexiones
1 2
3
45
6
7
8
1Perfil tapa
2Cepillo rascador
3Tornillos de soporte
4Corredera
5Raíl de guía (no visible)
6Soporte del perfil
7Agujero pasante para amortiguador
8Agujero roscado para tornillo de tope
Fig.1

DG..−...−GA, FDG−...−GA, DMES−...−GA
Festo DG..−...−GA, FDG−...−GA, DMES−...−GA 0503a Español
16
2 Método de funcionamiento y uso
La protección del eje lineal DG..−/FDG−/DMES−...−GA cubre todas las hendiduras de
la guía de eje lineal. Proporciona una superficie lisa y fácil de limpiar. El perfil de
cubierta protege la guía contra la caída de partículas de suciedad que pudieran
caer en el eje.
La protección ha sido diseñada como elemento variante suministrado de fábrica
para ejes lineales tipos DGE(L)−...−KF, DGP(L)−..., DGPI(L)−..., FDG−... y DMES−....
No está prevista para ejes lineales del tipo DGE−...−RF.
3 Condiciones de utilización
Por favor, observar
SDeben observarse en todo momento las instrucciones dadas en este capítulo.
Con ello, el producto funcionará de forma correcta y fiable.
SCompare los valores máximos especificados en estas instrucciones de funcio
namiento con su aplicación actual (p. ej. fuerzas, frecuencias, masas, velocida
des, temperaturas).
El producto sólo puede hacerse funcionar si se observan los límites de carga
de acuerdo con las directrices de seguridad correspondientes.
STenga en cuenta las condiciones ambien
tales del lugar de utilización.
Un entorno corrosivo reducirá la vida útil
del producto.
SPor favor, observe las normas aplicables
en el lugar de uso y cumpla con los están
dares nacionales y locales.
SUtilice el producto en su estado original. No se permiten modificaciones no
autorizadas.
Fig.2
[°C] [%] [mbar]

DG..−...−GA, FDG−...−GA, DMES−...−GA
Festo DG..−...−GA, FDG−...−GA, DMES−...−GA 0503a Español 17
4 Montaje
SColoque el eje lineal con suficiente espa
cio f y g de otras máquinas, etc.
De lo contrario el perfil de cubierta no
podrá retirarse e impedirá el acceso a las
correspondientes piezas para manteni
miento. Esto significa que en tales casos,
todo el eje deberá ser desmontado con
fines de mantenimiento.
Tamaño 18 25 32 40
f [mm] 120 160 190 250
g [mm] 50 60 65 75
Fig.4
SColocar siempre el raíl de guía 5mirando
hacia arriba (véase el capítulo Especifica
ciones Técnicas").
Para que esto sea posible, la corredera
tiene dos interfaces idénticos para fijar
una carga.
Sólo si el DG..−/FDG−/DMES−...−GA se
monta horizontalmente, será efectiva la
protección ante la entrada de suciedad.
El DG..−/FDG−/DMES−...−GA no ofrece
protección contra las partículas de polvo
arremolinadas.
SVerifique si se necesitan soportes de
amortiguador para carreras más cortas
que la carrera nominal.
Montaje de soportes de amortiguador
tipoKYP−...:
SDesmonte el perfil tapa como sigue:
 Limpie la corredera 4y la sección de
perfil tapa 1(véase sección Cuidados y mantenimiento").
Fig.3
Fig.5
5
Fig.6

DG..−...−GA, FDG−...−GA, DMES−...−GA
Festo DG..−...−GA, FDG−...−GA, DMES−...−GA 0503a Español
18
 Retire los tornillos de soporte 3.
 Retire el cepillo rascador 2.
 Extraiga el perfil tapa 1.
 Monte el soporte del amortiguador
tipo KYP−... de acuerdo con las
instrucciones de funcionamiento.
Si se monta posteriormente:
SMonte el perfil tapa como sigue:
 Empuje el perfil tapa 1.
 Apriete los tornillos de soporte 3.
 Monte el cepillo rascador 2(par de apriete, véase Fig. 9).
Utilizando amortiguadores directamente en el soporte del perfil 6:
SUtilice sólo el kit de montaje según el
capítulo Accesorios".
Sólo este contiene los elementos de
atornillado para el montaje correcto del
amortiguador.
5 Puesta a punto
Por favor, observar
Las protecciones que han sido montadas en fábrica no requieren ajustes
posteriores.
SNo modifique los ajustes de los tornillos ni pasadores roscados si no se
indica explícitamente en estas instrucciones de funcionamiento.
SRetire los dispositivos de tapa de la
superficie de la corredera previstos
para fijar la carga como sigue:
 Retire el cepillo rascador 2.
 Saque la tapa de la ranura aJ.
 Monte ce nuevo el cepillo rascador.
 Levanta las tapas de cubierta 9
(sólo si se necesitan agujeros).
Fig.7
1
2
4
3
Fig.8
6
Fig.9
0,6 Nm 4 Nm
4 Nm
2
aJ
9

DG..−...−GA, FDG−...−GA, DMES−...−GA
Festo DG..−...−GA, FDG−...−GA, DMES−...−GA 0503a Español 19
6 Cuidados y mantenimiento
SEngrasar las jaulas de rodamientos a
bolas de la corredera a los intervalos
especificados en las instrucciones de
funcionamiento del eje lineal.
Acceso a la boquilla de lubricación aA:
SRetire el perfil tapa como se describe
en la sección Montaje".
SLimpiar DG..−/FDG−/DMES−...−GA sólo
con agua (máx. 60 °C).
7 Desmontaje y reparaciones
Reemplazar las piezas desgastadas:
SPedir un kit de piezas de desgaste para la protección.
8 Eliminación de fallos
Error Causa Solución
Cepillosvisiblemente
desgastados Lar
g
o
p
eríodo de Pedir un kit de
p
iezas de
Elementos de deslizamiento
desgastados
Largo
período
de
funcionamiento
Pedir
un
kit
de
piezas
de
desgaste
Ruidos de abrasivo Perfil tapa deformado Reemplazar el perfil tapa
Fig.10
aA

DG..−...−GA, FDG−...−GA, DMES−...−GA
Festo DG..−...−GA, FDG−...−GA, DMES−...−GA 0503a Español
20
9 Accesorios
Título Tipo
Tapa para ranura de fijación ABP−5−...
Tuerca deslizante para fijar la carga de trabajo NSTL−...
Pasador de centrado (8 ... 18) ZBS−5
Casquillo de centrado (25 ... 80) ZBH−9
Disco de centrado SLZZ−...
Soporte de amortiguador KYP−...
Amortiguador YSR−...
Amortiguador con kit de montaje para soporte del perfil DG−GA−...−YSR
Fig.11
10 Especificaciones técnicas
Tipo ...−GA
Elemento variante para DGE−...−ZR, DGE−...−SP, DGPL−..., DGPIL−..., FDG−...,
DMES−... (no permitido para DGE−...−RF)
Posición de montaje Horizontal (desviación máx. ± 15°)
Raíl de guía mirando siempre hacia arriba
Zonas de aplicación Sólo con partículas de suciedad que caen hacia abajo
No con partículas arremolinadas
Margen de temperatura permitido − 10 ... + 60 °C
Materiales Raíl de tapa: Al
Cepillo rascador: ABS, acero, pelo de caballo
Tapas: PE, PA
Fig.12
