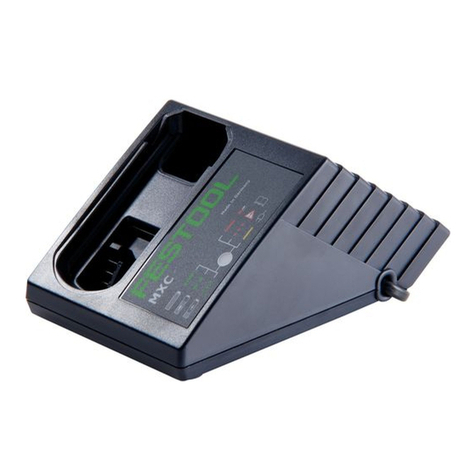

Festool MXC Installation instructions

700528_007
Festool Group GmbH & Co. KG
Wertstraße 20
D-73240 Wendlingen
Tel.: [phone]
Telefax: +49 (0)7024/804-20608
www.festool.com
Originalbedienungsanleitung - Ladegerät 6
Original operating manual - Charger 9
Notice d’utilisation d’origine - Chargeur 12
Manual de instrucciones original - Cargador 15
Istruzioni per l'uso originali - Caricabatterie 18
Originele gebruiksaanwijzing - Oplaadapparaat 21
Originalbruksanvisning - Batteriladdare 24
Alkuperäiset käyttöohjeet - Latauslaite 26
Original brugsanvisning - Batterilader 29
Originalbruksanvisning - Lader 32
Manual de instruções original - Carregador 35
Оригинал Руководства по эксплуатации - Зарядное устройство 38
Originál návodu k obsluze - Nabíječka 41
Oryginalna instrukcja eksploatacji - Ładowarka 44
MXC

85 mm
3 mm
(3 '')
11
32
1-3
1-21-1
1

6
MXC
D
Originalbetriebsanleitung
1 Sicherheitshinweise
1.1 Allgemeine Sicherheitshinweise
Warnung! Lesen Sie sämtliche Sicherheitshinweise und Anweisungen. Fehler
bei der Einhaltung der Warnhinweise und Anweisungen können elektrischen Schlag,
Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anleitungen für die Zukunft auf.
1.2 Maschinenspezifische Sicherheitshinweise
–DiesesLadegerätkannvon Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel
an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder be-
züglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus
resultierenden Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.
– Akkupack und Ladegerät nicht öffnen. Im Inneren des Ladegerätes steht auch nach
der Trennung vom Netz eine hohe Kondensatorspannung an.
– Darauf achten, dass am Ladegerät in die Aufnahmen der Akkupacks keine Metall-
teile (z. B. Metallspäne) oder Flüssigkeiten ins Geräteinnere gelangen (Kurz-
schlussgefahr).
– Keine Fremd-Akkupacks laden. Das Ladegerät ist nur zum Laden von Original-Ak-
kupacks geeignet. Die Akkupacks nicht in Fremd-Ladegeräten aufladen. Ansonsten
besteht Brand- und Explosionsgefahr.
– Ladegerät beim Laden auf gut belüftete Fläche stellen.
– Das Gerät vor Nässe schützen.
– Das Kabel vor Hitze, Öl und scharfen Kanten schützen.
– Regelmäßig den Stecker und das Kabel prüfen um eine Gefährdung zu vermeiden,
und diese bei Beschädigung von einer autorisierten Kundendienst-Werkstätte er-
neuern lassen.
2Symbole
3 Geräteelemente
Warnung vor allgemeiner Gefahr
Warnung vor Stromschlag
Anleitung/Hinweise lesen!
Nicht in den Hausmüll geben.
[1-1] Akkupack
[1-2] Ladegerät
[1-3] LED-Anzeige

MXC
7
D
Die angegebenen Abbildungen befinden sich am
Anfang der Betriebsanleitung.
4 Bestimmungsgemäße Verwen-
dung
Ladegerät MXC geeignet
– zum Aufladen der aufgeführten Akkupacks:
–BP-XS
– nur für Innengebrauch.
Bei nicht bestimmungsgemäßem Gebrauch
haftet der Benutzer.
5 Technische Daten
6 Inbetriebnahme
6.1 Akkupack laden [1]
Laden Sie nur für das Ladegerät vorgesehe-
ne Akkupacks (siehe Bestimmungsgemäße
Verwendung)!
Die LED [1-3] des Ladegeräts zeigt den jeweiligen
Betriebszustand des Ladegerätes an.
LED gelb - Dauerlicht
Ladegerät ist betriebsbereit.
LED grün - schnelles Blinken
Akkupack wird mit maximalem Strom geladen.
LED grün - langsames Blinken
Akkupack ist zu 80 % geladen und wird mit redu-
ziertem Strom weiter geladen.
LED grün - Dauerlicht
Akkupack ist aufgeladen.
LED rot - Dauerlicht
Akkutemperatur ist außerhalb der zulässigen
Grenzwerte (0 °C bis 45 °C).
LED rot - Blinken
Allgemeine Fehleranzeige, z. B. keine vollständige
Kontaktierung, Kurzschluss, Akkupack defekt,
usw..
6.2 Wandbefestigung Ladegerät
Das Ladegerät MXC besitzt an seiner Rückseite
zwei Langlöcher. Es kann mithilfe von zwei Schrau-
ben (z. B. Halbrund- oder Flachkopfschraube mit
Schaftdurchmesser 5 mm) an einer Wand aufge-
hängt werden (siehe Abb.
[1] ).
7 Wartung und Pflege
Folgende Hinweise beachten:
– Halten Sie die Lüftungsöffnungen am Elektro-
werkzeug und am Ladegerät frei und sauber, da-
mit die Kühlung gewährleistet ist.
– Halten Sie die Anschlusskontakte am Elektro-
werkzeug, Ladegerät und Akkupack sauber.
Kundendienst und Reparatur nur
durch Hersteller oder durch Service-
werkstätten: Nächstgelegene Adresse
unter: www.festool.com/service
Nur original Festool Ersatzteile ver-
wenden! Bestell-Nr. unter:
www.festool.com/service
8Zubehör
Die Bestellnummern für Zubehör und Werkzeuge
finden Sie in Ihrem Festool Katalog oder im Internet
unter „www.festool.com“.
9Umwelt
Gerät nicht in den Hausmüll werfen!
Geräte, Zubehör und Verpackungen ei-
ner umweltgerechten Wiederverwer-
tung zuführen. Geltende nationale Vor-
schriften beachten.
Nur EU: Gemäß Europäischer Richtlinie über Elek-
tro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektro-
werkzeuge getrennt gesammelt und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Ladegerät MXC
Netzspannung (Eingang) 220 - 240 V ~
Netzfrequenz 50/60 Hz
Ladespannung (Ausgang) 10,8 V=
Schnellladung typ. 2,8 A
Ladezeiten für
LiIon 1,5 Ah, 80 %/ 100 % ca. 23/ 35 min
Zulässiger Betriebstempera-
turbereich -10 °C bis + 40 °C
Temperaturüberwachung mittels NTC-
Widerstand
Schutzklasse /II
WARNUNG
Unzulässige Spannung oder Frequenz!
Unfallgefahr
 Die Netzspannung und die Frequenz der Strom-
quelle müssen mit den Angaben auf dem Typen-
schild übereinstimmen.
 In Nordamerika dürfen nur Festool-Maschinen
mit der Spannungsangabe 120 V/60 Hz einge-
setzt werden.
EKAT
1
235
4

8
MXC
D
Informationen zur REACh: www.festool.com/reach
10 EG-Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass die-
ses Produkt mit allen relevanten Anforderungen
folgender Richtlinien, Normen oder normativen
Dokumenten übereinstimmt:
2004/108/EG, 2006/95/EG, 2011/65/EU, EN 60335-
1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN
61204-3.
Festool Group GmbH & Co. KG
Wertstr. 20, D-73240 Wendlingen
Dr. Martin Zimmer
Leiter Forschung, Entwicklung, technische Doku-
mentation
2013-02-21
Ladegerät Serien-Nr.
MXC 495883
Jahr der CE-Kennzeichnung: 2010

MXC
9
GB
Original operating manual
1Safetyinstructions
1.1 General safety instructions
Warning! Read and observe all information and safety instructions. Ignoring
warning notes and instructions may lead to electric shocks, fires and/or cause seri-
ous injury.
Keep all safety information and other instructions in a safe place for future reference.
1.2 Machine-related safety instructions
– This charger can be used by children of 8 years and upwards and persons with im-
paired physical, sensory or mental abilities, or insufficient experience or knowl-
edge, providing they are supervised or have been instructed in the proper use of the
appliance and understand the risks involved. Children are not permitted to play with
the appliance.
Children must not carry out cleaning tasks or maintenance unless
they are supervised.
– Do not open the battery pack or the charger. Even after disconnection from the
mains, there is still a high capacitor voltage inside the charger.
– Make sure that metal objects (such as metal chips) or fluids do not enter the ma-
chine through the battery pack retaining slots (danger of short circuit).
– Do not charge battery packs from other manufacturers. The charger is designed for
charging original battery packs only. Never charge the battery packs in chargers
from other manufacturers. Otherwise there is a danger of fire and explosion.
– During charging, place the charger on a well-ventilated surface.
– Protect the machine from moisture.
– Protect the cable from heat, oil and sharp edges.
– Check the plug and the cable regularly and should either become damaged, in order
to avoid a hazard, have them replaced by an authorised after-sales service work-
shop.
– Only for AS/NZS: The tool shall always be supplied via residual current device with
a rated residual current of 30 mA or less.
2Symbols
3 Machine features
Warning of general danger
Risk of electric shock
Read the Operating Instructions/Notes!
Do not throw in the household waste.
[1-1] Battery pack
[1-2] Charger
[1-3] LED-Display

10
MXC
GB
The specified illustrations appear at the beginning
of the Operating Instructions.
4 Intended use
Charger MXC suitable
– for charging the listed battery packs:
– BP-XS
– only for internal use.
The user is liable for improper or non-in-
tended use.
5Technicaldata
6Operation
6.1 Charging the battery pack [1]
Charge only battery packs that are desig-
nated for use with the charger. (see Intend-
ed use)!
The LED [1-3] on the charger indicates the respec-
tive operating status of the charger.
LED yellow - lit continuously
Charger is ready to use.
LED green - flashing quickly
Battery pack will be charged with max. current.
LED green - flashing slowly
Battery Pack is charged to 80 % and will be charged
with further reduced current.
LED green - lit continuously
Battery pack is fully charged.
LED red - lit continuously
Battery temperature is outside the permitted range
(0 °C to 45 °C).
LED red - flashing
General fault display, e. g. incomplete contact,
short circuit, battery pack faulty, etc.
6.2 Charger wall mount
The charger MXC has two elongated holes on its
back. It can be mounted on a wall using two screws
(e.g. round head or flat head screw with shank di-
ameter of 5 mm) (see Fig. [1] ).
7 Service and maintenance
Observe the following instructions:
– Keep the air slits on the machine and the charger
free and clean to ensure adequate cooling.
– Keep the contacts on the machine, charger and
battery pack clean.
Customer service and repair only
through manufacturer or service
workshops: Please find the nearest
address at: www.festool.com/service
Use only original Festool spare parts!
Order No. at: www.festool.com/service
8 Accessories
The order numbers of the accessories and tools can
be found in the Festool catalogue or on the Internet
under "www.festool.com".
9 Environment
Do not dispose of the device in house-
hold waste! Recycle devices, accesso-
ries and packaging. Observe applica-
ble national regulations.
EU only: In accordance with European
Directive on waste electrical and electronic equip-
ment and implementation in national law, used
electric power tools must be collected separately
and handed in for environmentally friendly recy-
cling.
Information on REACh: www.festool.com/reach
Charger MXC
Mains voltage (input) 220 - 240 V ~
Mains frequency 50/60 Hz
Charging voltage (output) 10.8 V=
Rapid charging typ. 2.8 A
Charging times for
LiIon 1,5 Ah, 80 %/ 100 % approx. 23/ 35 min
Permitted operating tempera-
ture range -10 °C to + 40 °C
Temperature monitoring via NTC-resistor
Safety class /II
WARNING
Unauthorised voltage or frequency!
Risk of accident
 The mains voltage and the frequency of the pow-
er source must correspond with the specifica-
tions on the machine's name plate.
 In North America, only Festool machines with
the voltage specifications 120 V/60 Hz may be
used.
EKAT
1
235
4

MXC
11
GB
10 EU Declaration of Conformity
We declare under sole responsibility that this prod-
uct complies with all the relevant requirements in
the following Directives, standards and normative
documents:
2004/108/EC, 2006/95/EC, 2011/65/EU, EN 60335-
1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN
61204-3.
Festool Group GmbH & Co. KG
Wertstr. 20, D-73240 Wendlingen, Germany
Dr. Martin Zimmer
Head of Research, Development and Technical
Documentation
2013-02-21
Charger Serial no.
MXC 495883
Year of CE mark: 2010

12
MXC
F
Notice d'utilisation d'origine
1 Consignes de sécurité
1.1 Consignes de sécurité d'ordre général
Avertissement ! Veuillez lire toutes les consignes de sécurité et instructions. Le
non-respect des consignes d'avertissement et des instructions peut occasionner un
choc électrique, un incendie et/ou des blessures graves.
Conserver toutes les consignes de sécurité et notices d'instructions pour une réfé-
rence future.
1.2 Consignes de sécurité spécifiques à la machine
– Ce chargeur peut être utilisé par des enfants âgés de 8 ans et plus ainsi que par des
personnes aux capacités physiques, sensorielles ou mentales réduites ou présen-
tant un manque d'expériences ou de connaissances si elles sont surveillées ou
qu'elles ont été instruites pour son utilisation sûre et qu'elles comprennent les dan-
gers qui en résultent. Les
enfants ne doivent pas jouer avec la machine. Les enfants
ne doivent pas réaliser de nettoyage ni de maintenance sans surveillance.
– N'ouvrez pas la batterie ni le chargeur. La tension au condensateur à l'intérieur du
chargeur reste élevée même après le débranchement du réseau.
– Assurez-vous qu'aucune particule métallique (p. ex. copeaux métalliques) ou li-
quides ne puissent parvenir dans le chargeur au niveau du logement de la batterie
(risque de court-circuit).
– Ne chargez pas de batteries d'une autre origine. Le chargeur est uniquement ap-
proprié pour la charge de batteries d'origine. Ne chargez pas les batteries dans un
chargeur d'une autre origine. Sinon, risque d'incendie et d'explosion.
– Placer le chargeur pour le chargement sur une surface bien aérée.
– Protéger l'appareil contre l'humidité.
– Protéger le câble contre la chaleur, l'huile et les arêtes tranchantes.
– Contrôler régulièrement le connecteur et le câble pour éviter tout danger ; en cas
d'endommagement, les faire remplacer par un des ateliers de service après-vente
agréés.
2Symboles
3 Composants de l’appareil
Avertissement de danger général
Risque d'électrocution
Lire les instructions / les remarques !
Ne pas mettre aux déchets communaux!
[1-1] Batterie
[1-2] Chargeur
[1-3] LED

MXC
13
F
Les illustrations indiquées se trouvent au début de
la notice d'utilisation.
4 Utilisation en conformité avec les
instructions
Le chargeur MXC convient
– pour la charge des batteries indiquées :
–BP-XS
– seulement pour une utilisation en intérieur.
L'utilisateur est responsable des dommages
provoqués par une utilisation non conforme.
5 Caractéristiques techniques
6Miseenservice
6.1 Charge de la batterie [1]
Ne chargez que des batteries prévues pour
le chargeur (voir Utilisation en conformité
avec les instructions)!
La LED [1-3] du chargeur indique l'état de service
respectif du chargeur.
LED jaune - allumée en continu
Le chargeur est opérationnel.
LED verte - clignotement rapide
La batterie est chargée avec le courant maximal.
LED verte - clignotement lent
La batterie est chargée à 80 % et est chargée avec
un courant réduit.
LED verte - allumée en continu
La batterie est chargée.
LED rouge - allumée en continu
La température de la batterie est en-dehorsdes va-
leurs limites admissibles (0 °C à +45 °C).
LED rouge - clignotement
Affichage de défaut général, p. ex. pas decontact to-
tal, court-circuit, batterie défectueuse, etc.
6.2 Fixation murale du chargeur
Le chargeur MXC est pourvu sur sa face arrière de
deux trous oblongs. Il peut être fixé sur un mur au
moyen de deux vis (p. ex. vis à tête demi-ronde ou
vis à tête plate, avec un diamètre de tige de 5 mm),
(voir fig. [1] ).
7 Entretien et maintenance
Observez les consignes suivantes :
– Maintenez les ouvertures d'aération sur la ma-
chine électrique et sur le chargeur dans un état
propre, afin de garantir le refroidissement.
– Maintenez les contacts de raccordement sur la
machine électrique, le chargeur et la batterie
dans un état propre.
Seuls le fabricant et un atelier homo-
logué sont habilités à effectuer
toute
réparation ou service
. Les adresses à
proximité sont disponibles sur :
www.festool.com/service
Utilisez uniquement des pièces de re-
change Festool d'origine.Référence
sur : www.festool.com/service
8Accessoires
Les références des accessoires et des outils fi-
gurent dans le catalogue Festool ou sur Internet
sous "www.festool.com".
Chargeur MXC
Puissance (entrée) 220 - 240 V ~
Fréquence 50/60 Hz
Tension de charge (sortie) 10,8 V=
Charge rapide Typ. 2,8 A
Temps de charge pour
Li-Ion 1,5 Ah, 80 %/100 % Env. 23/
35 minutes
Plage de température de fonc-
tionnement admissible -10 °C à +40 °C
Surveillance de la température Au moyen d'une
résistance CTN
Classe de protection /II
AVERTISSEMENT
Tension ou fréquence non admissible !
Risque d'accident
 La tension et la fréquence d'alimentation élec-
trique doivent être conformes aux indications de
la plaque signalétique.
 En Amérique du nord, utilisez uniquement les
outils Festool fonctionnant sous une tension de
120 V/60 Hz.
EKAT
1
235
4

14
MXC
F
9 Environnement
Ne pas jeter l'appareil avec les or-
dures ménagères ! Éliminer l'appa-
reil, les accessoires et les emballages
de façon compatible avec l'environne-
ment. Respecter les prescriptions na-
tionales en vigueur.
Uniquement UE : d'après la directive européenne
relative aux appareils électriques et électroniques
usagés et sa transposition en droit national, les ou-
tils électriques usagés doivent être collectés à part
et recyclés de manière écologique.
Informations à propos de REACh :
www.festool.com/reach
10 Déclaration de conformité CE
Nous certifions, sous notre propre responsabilité,
que ce produit satisfait aux exigences des direc-
tives, normes ou documents correspondants
suivants :
2004/108/CE, 2006/95/CE, 2011/65/UE, NE 60335-
1, NE 60335-2-29, NE 61000-3-2, NE 61000-3-3, NE
61204-3.
Festool Group GmbH & Co. KG
Wertstr. 20, D-73240 Wendlingen
Dr. Martin Zimmer
Directeur recherche, développement, documenta-
tion technique
2013-02-21
Chargeur N° de série
MXC 495883
Année du marquage CE :2010

MXC
15
E
Manual de instrucciones original
1 Indicaciones de seguridad
1.1 Indicaciones de seguridad generales
Advertencia: Lea todas las indicaciones de seguridad e instrucciones. Si no se
cumplen debidamente las indicaciones de advertencia y las instrucciones, puede pro-
ducirse una descarga eléctrica, quemaduras o lesiones graves.
Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de fu-
tura referencia.
1.2 Indicaciones de seguridad específicas
– Este cargador puede ser utilizado por niños a partir de 8 años, como mínimo, así
como por personas con capacidades físicas, sensoriales o mentales disminuidas o
con falta de experiencia y conocimientos, si son vigilados o han sido instruidos res-
pecto al uso seguro del aparato y comprenden los peligros derivados del mismo. No
deje que los
niños jueguen con el aparato. No permita que los niños efectúen la lim-
pieza y el mantenimiento sin vigilancia.
– No abrir la batería ni el cargador. Una vez desconectado de la red, en el interior del
cargador permanece una elevada tensión de condensador.
– Vigilar que no entren pequeñas piezas de metal (p. ej., virutas) en el cargador a tra-
vés de los alojamientos de la batería ni líquidos en el interior de la herramienta (pe-
ligro de cortocircuito).
– No cargar baterías de otros fabricantes. El cargador está previsto únicamente para
cargar baterías originales. No cargar las baterías en cargadores de otros fabrican-
tes. De lo contrario, existe peligro de incendio y explosión.
– Durante la carga, coloque el cargador sobre una superficie bien ventilada.
– Proteger el aparato de la humedad.
– Proteger el cable del calor, aceite y cantos afilados.
– Comprobar periódicamente el enchufe y el cable para evitar riesgos y, en caso de
que presenten daños, acudir a un taller autorizado para que los sustituya.
2Símbolos
3 Componentes
Las figuras indicadas se encuentran al principio del
manual de instrucciones.
Aviso ante un peligro general
Peligro de electrocución
¡Leer las instrucciones e indicaciones!
No pertenece a los residuos comunales.
[1-1] Batería
[1-2] Cargador
[1-3] LED

16
MXC
E
4Usoconformealoprevisto
Cargador MXC apto
– para cargar los acumuladores indicados:
– BP-XS
– solo para uso interno.
El usuario será responsable de cualquier uti-
lización indebida.
5 Datos técnicos
6 Puesta en servicio
6.1 Cargar la batería [1]
En el cargador, cargue solo los acumulado-
res previstos (véase Uso conforme a lo pre-
visto).
El LED [1-3] del cargador indica su estado de fun-
cionamiento actual.
LED amarillo - luz permanente
El cargador está listo para el servicio.
LED verde - parpadeo rápido
La batería se carga con la corriente máxima.
LED verde - parpadeo lento
La batería se ha cargado hasta un 80 % y se carga
con corriente reducida.
LED verde - luz permanente
La batería está cargada.
LED rojo - luz permanente
La temperatura de la batería está fuera del valor lí-
mite permitido (de 0 °C a + 45 °C).
LED rojo - parpadeo
Indicadores de error generales, p. ej. no existe con-
tacto, cortocircuito, batería defectuosa, etc.
6.2 Fijación mural del cargador
La parte posterior del cargador MXC presenta dos
orificios alargados. De esta forma, se puede colgar
de la pared mediante dos tornillos (p. ej., tornillos
semirredondos o de cabeza plana con un diámetro
de vástago de 5 mm) (Véase la fig. [1] ).
7 Mantenimiento y cuidado
Tenga en cuenta las siguientes advertencias:
– Mantenga siempre limpios los orificios de venti-
lación de la herramienta eléctrica y del cargador,
de manera que pueda garantizarse su refrigera-
ción.
– Mantenga siempre limpios los puntos de cone-
xión de la herramienta eléctrica, el cargador y la
batería.
El Servicio de atención al cliente y re-
paraciones solo está disponible por
parte del fabricante o de los talleres de
reparación: encuentre la dirección
más próxima a usted en:
www.festool.com/service
Utilice únicamente piezas de recambio
Festool originales. Referencia en:
www.festool.com/service
8 Accesorios
Los números de pedido de los accesorios y las he-
rramientas figuran en el catálogo de Festool o en la
dirección de Internet www.festool.com.
9Medioambiente
No desechar con la basura doméstica.
Reciclar las herramientas, accesorios
y embalajes de forma respetuosa con
el medio ambiente. Respetar las dis-
posiciones nacionales vigentes.
Solo UE: según la Directiva europea sobre aparatos
eléctricos y electrónicos usados y su transposición
a la legislación nacional, las herramientas eléctri-
cas usadas deben recogerse por separado y reci-
clarse de forma respetuosa con el medio ambiente.
Información sobre REACh:
Cargador MXC
Tensión de la red (entrada) 220 - 240 V~
Frecuencia de la red 50/60 Hz
Tensión de carga (salida) 10,8 V=
Carga rápida Típ. 2,8 A
Tiempos de recarga para
Li-Ion 1,5 Ah, 80%-100% Aprox. 23/35 min
Rango de temperatura de fun-
cionamiento permitido de -10 °C a +40°C
Control de temperatura mediante resis-
tencia NTC
Clase de protección /II
ADVERTENCIA
Tensión o frecuencia no permitida
Peligro de caída
 La tensión de red y la frecuencia de la red eléc-
trica deben coincidir con los datos que figuran
en la placa de tipo.
 En Norteamérica sólo las máquinas Festool
pueden utilizarse con una tensión de 120 V/60
Hz.
EKAT
1
235
4

MXC
17
E
www.festool.com/reach
10 Declaración de conformidad CE
Declaramos bajo nuestra responsabilidad que este
producto cumple todos los requisitos relevantes de
las siguientes directivas, normas o documentos
normativos:
2004/108/CE, 2006/95/CE, 2011/65/UE, EN 60335-
1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN
61204-3.
Festool Group GmbH & Co. KG
Wertstr. 20, D-73240 Wendlingen
Dr. Martin Zimmer
Director de investigación, desarrollo y documenta-
ción técnica
2013-02-21
Cargador N.º de serie
MXC 495883
Año de certificación CE:2010

18
MXC
I
Istruzioni per l'uso originali
1 Avvertenze per la sicurezza
1.1 Avvertenze di sicurezza generali
Attenzione! Leggere tutte le avvertenze per la sicurezza e le indicazioni. Even-
tuali errori nell'osservanza delle avvertenze e delle indicazioni possono provocare
scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze di sicurezza e i manuali per riferimenti futuri.
1.2 Avvertenze di sicurezza specifiche della macchina
– L'uso di questo caricabatterie è consentito anche ai bambini di età superiore agli 8
anni e alle persone inesperte in materia o con capacità fisiche, sensoriali o mentali li-
mitate purché assistite durante le operazioni o addestrate in merito all'uso sicuro del
dispositivo e che comprendano i pericoli risultanti. I bambini non devono giocare con
il dispositivo.
I lavori di pulizia e di manutenzione non devono essere effettuati dai
bambini senza l'assistenza di un adulto.
– Non aprire mai il pacco batterie e il caricabatterie! Anche se disinserito dalla rete di
alimentazione, il caricabatterie può avere alte tensioni al suo interno per la presenza
di condensatori.
– Assicurarsi che parti metalliche (ad es. trucioli) o liquidi non possano penetrare all'in-
terno del dispositivo (pericolo di cortocircuito).
– Non caricare batterie di altri produttori. Il caricabatterie è progettato esclusivamente
per la ricarica di pacchi batteria originali. Non caricare i pacchi batteria con caricabat-
terie di altri produttori. In caso contrario sussiste pericolo di incendio ed esplosione.
– Durante la fase di ricarica il caricabatterie deve essere posizionato su una superficie
ben ventilata.
– Proteggere il dispositivo dall'umidità.
– Proteggere il cavo dal calore e dal contatto con olii e spigoli taglienti.
– Controllare periodicamente il cavo e la spina e accertarsi che non presentino dan-
neggiamenti. All'occorrenza, incaricare della riparazione un centro di assistenza
clienti autorizzato.
2Simboli
3 Elementi dell'utensile
Avvertenza di pericolo generico
Avvertenza sulla scossa elettrica
Leggere le istruzioni/avvertenze!
Non fa parte dei rifiuti comunali.
[1-1] Batteria
[1-2] Caricabatterie
[1-3] Indicatore LED

MXC
19
I
Le figure indicate nel testo si trovano all'inizio delle
istruzioni per l'uso.
4 Utilizzo conforme
Caricabatterie MXC idoneo per
– Caricare le batterie elencate:
–BP-XS
– Solo per uso interno.
Il proprietario risponde dei danni in caso di
uso non appropriato dell'attrezzo.
5 Dati tecnici
6 Messa in funzione
6.1 Carica delle batterie[1]
Caricate solo le batterie adatte all'uso con il
caricabatterie (vedere Utilizzo conforme)!
Il LED [1-3] del caricabatterie indica il suo
stato di funzionamento.
Spia gialla - luce fissa
Il caricabatterie è pronto all'uso.
LED verde - lampeggio rapido
Le batterie vengono caricate con la corrente massi-
ma.
LED verde - lampeggio lento
La batteria è carica all'80% e viene caricata con
corrente ridotta.
Spia verde - luce fissa
La batteria è carica.
Spia rossa - luce fissa
La temperatura della batteria è fuori dall'intervallo
limite ammesso (da 0 °C a + 45 °C).
LED rosso - lampeggiante
Indicazione generale d'errore, ad es. in caso di
mancanza di contatto completo, in caso di cortocir-
cuito, di batteria difettosa, ecc..
6.2 Fissaggio a parete del caricabatterie
Il caricabatterie MXC ha sul retro due asole. Può
essere fissato a parete con due viti (ad es. vite a te-
sta tonda o piatta con diametro codolo di 5 mm) (ve-
di Fig. [1] ).
7 Manutenzione e cura
Osservare le seguenti indicazioni:
– Tenere pulite le feritoie di aerazione sull'utensile
elettrico e sul caricabatterie, in modo da garanti-
re un corretto raffreddamento.
– Tenere puliti i contatti di collegamento sull'uten-
sile elettrico, sul caricabatterie e sulle batterie.
Servizio e riparazione solo da parte
del costruttore o delle officine di servi-
zio autorizzate. Le officine più vicine
sono riportate di seguito:
www.festool.com/service
Utilizzare solo ricambi originali Festo-
ol! Cod. prodotto reperibile al sito:
www.festool.com/service
8Accessori
I numeri d'ordine per accessori e utensili si trovano
nel catalogo Festool o su Internet alla pagina
"www.festool.com“.
9 Ambiente
Non gettare l'apparecchio tra i rifiuti
domestici!
Smaltire gli apparecchi, gli
accessori e gli imballaggi in modo eco-
compatibile. Attenersi alle disposizioni
di legge nazionali in vigore.
Solo UE: secondo la direttiva europea /CE sui vecchi
dispositivi elettrici ed elettronici e la sua applica-
zione in ambito nazionale, gli elettroutensili usati
devono essere raccolti separatamente e riciclati in
modo eco-compatibile.
Caricabatterie MXC
Tensione di rete (in ingresso) 220 - 240 V~
Frequenza di rete 50/60 Hz
Tensione di carica (in uscita) 10,8 V=
Carica rapida tip. 2,8 A
Tempi di carica per
ioni del litio 1,5 Ah, 80 %/ 100
%ca. 23/ 35 min
Campo di temperatura
ammesso da -10 °C a +40°C
Controllo della temperatura con resistenza
NTC
Classe di protezione /II
AVVERTENZA
Tensione o frequenza non ammesse!
Pericolo di incidenti
 La tensione di rete o la frequenza della sorgente
elettrica devono coincidere con le indicazioni
sulla targhetta.
 In America settentrionale è consentito esclusi-
vamente l'impiego di utensili Festool con tensio-
ne 120 V/60 Hz.
EKAT
1
235
4

20
MXC
I
Informazioni su REACh:
www.festool.com/reach
10 Dichiarazione di conformità CE
Dichiariamo sotto nostra unica responsabilità che il
presente prodotto è conforme a tutti i requisiti di ri-
levanza definiti dalle seguenti direttive, norme o
documenti normativi:
2004/108/CE, 2006/95/CE, 2011/65/UE, EN 60335-
1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN
61204-3.
Festool Group GmbH & Co. KG
Wertstr. 20, D-73240 Wendlingen
Dr. Martin Zimmer
Direttore Ricerca, Sviluppo, Documentazione tecni-
ca
2013-02-21
Caricabatterie N° di serie
MXC 495883
Anno del contrassegno CE:2010
