Flyer PLUTO User manual

DE
FR
IT
EN
NL
de Faltanleitung
fr Procédure de pliage
it Istruzioni pieghevoli
en Bike folding instructions
nl Vouwinstructie
FLYER Pluto
EN 15194

2
1. Faltanleitung
FLYER Pluto
Diese Faltanleitung enthält wichtige Informatio-
nen die Sie benötigen, um mit dem Faltvorgang
Ihres neuen FLYERs vertraut zu werden, sich den
Sicherheitsaspekten zu widmen und Schäden an
Personen, Sachen und der Umwelt zu vermeiden.
Bewahren Sie sie gut auf, halten Sie die Anleitung
griffbereit und beachten Sie die Hinweise. Geben
Sie diese Anleitung mit weiter, wenn Sie Ihren
FLYER anderen Personen zur Verfügung stellen.
Achten Sie immer darauf, dass Ihr FLYER
Pluto sicher steht, wenn Sie es in gefalte-
tem Zustand transportieren. Besonders
bei Transporten in öffentlichen Verkehrs-
mitteln und im Auto achten Sie darauf,
dass es nicht umfallen kann, wenn sich
das Fahrzeug bewegt. Sichern Sie es
evtl. zusätzlich oder halten Sie es fest.
Bei einem Umfallen könnten sonst wichti-
ge Bauteile beschädigt werden.
Allfällige Wartungen, Servicearbeiten etc.
dürfen nur durchgeführt werden, wenn
das System ausgeschaltet ist.
27
10
11
12
13
14
15
16
17
18
1
2
4
5
7
8
9
6
3
19
20
21
22 23
24
25
25
26

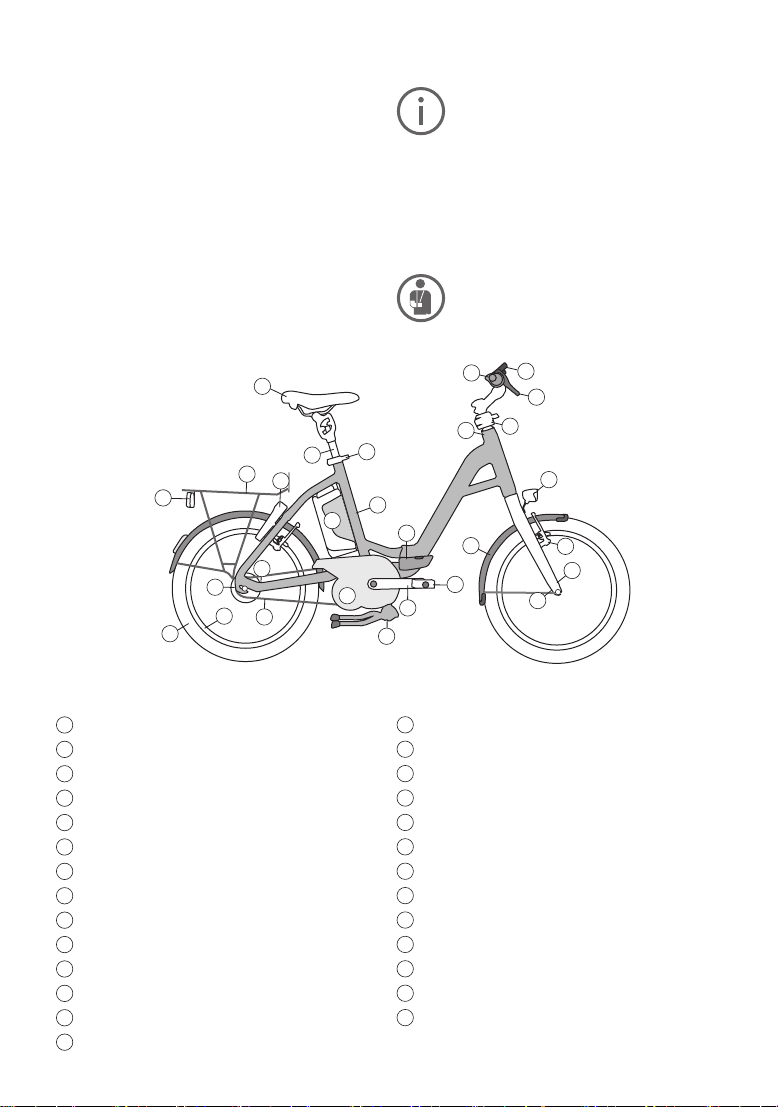

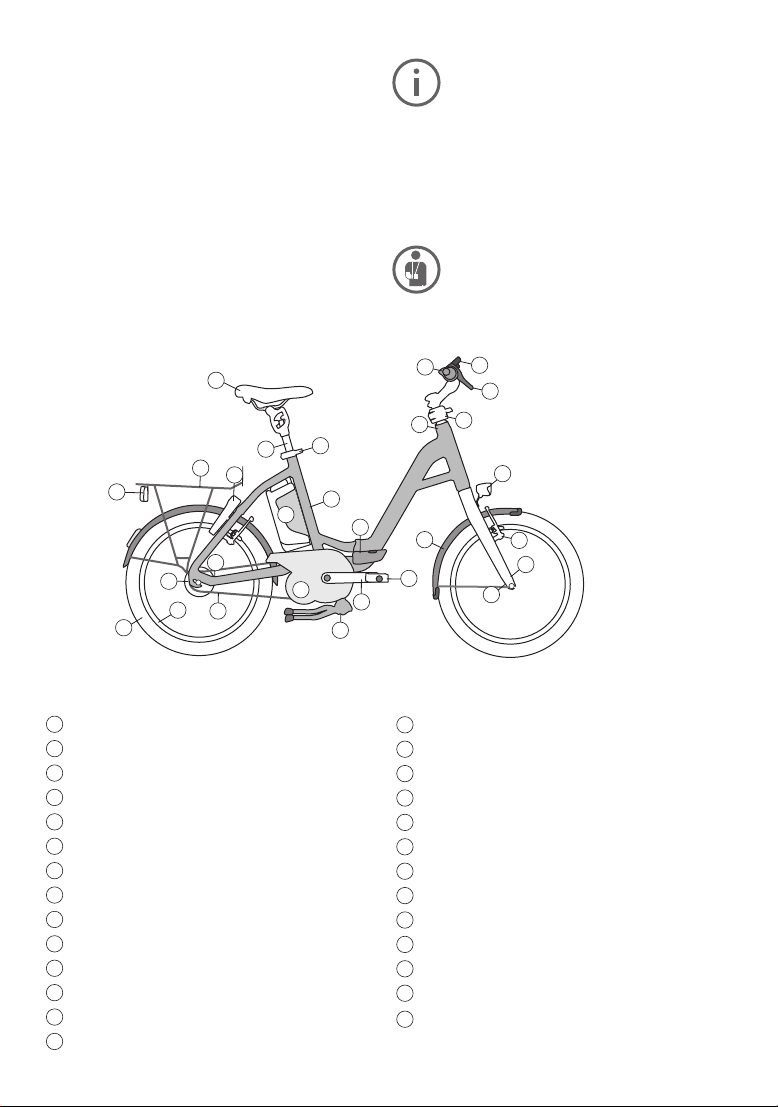

1Display
2Rahmen
3Faltgelenk mit Sicherungshebel
4Sattel
5Sattelstütze
6Sattelstützen-Schnellspanner
7Gepäckträger
8Rücklicht
9Rahmenschloss
10 Akku
11 Laufrad
12 Felge
13 Nabe
14 Kette
15 Motor (unter Kettenschutz)
16 Kurbel
17 Lenker
18 Bremshebel
19 Lenkervorbau (Speedlifter Twist)
20 Steuersatz
21 Scheinwerfer
22 Schutzblech
23 Bremse
24 Gabel
25 Fixierung im gefalteten Zustand
26 Faltpedale
27 Ständer

3
DE

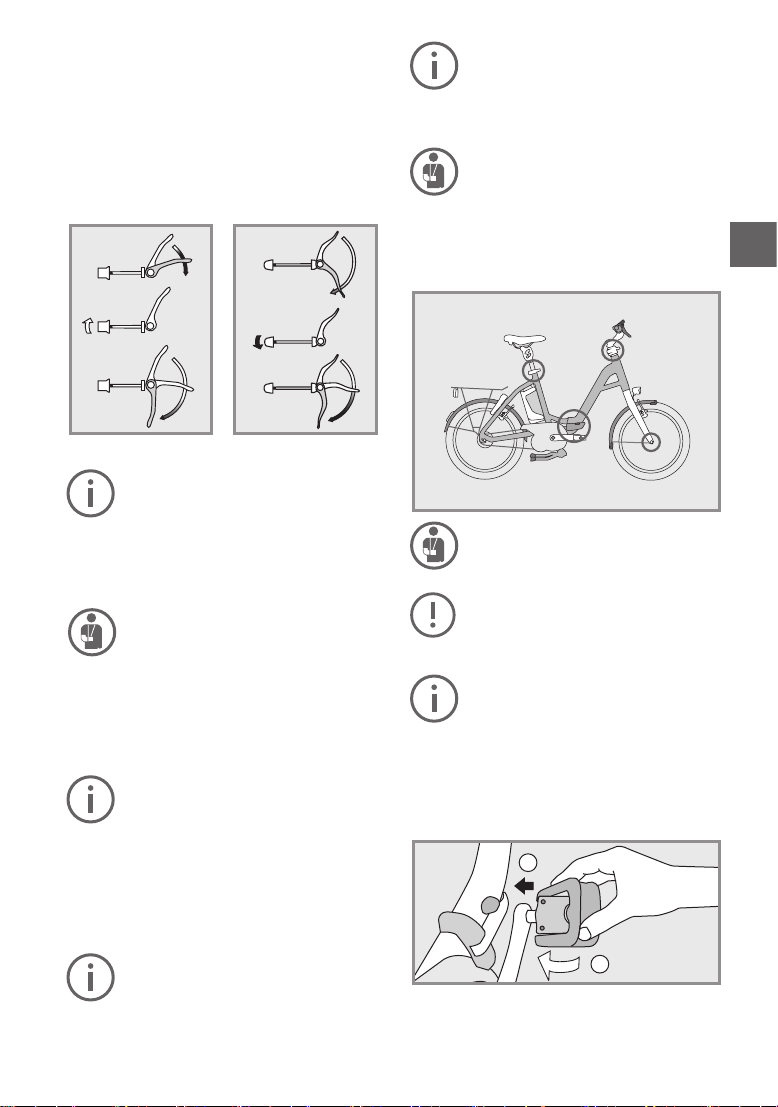

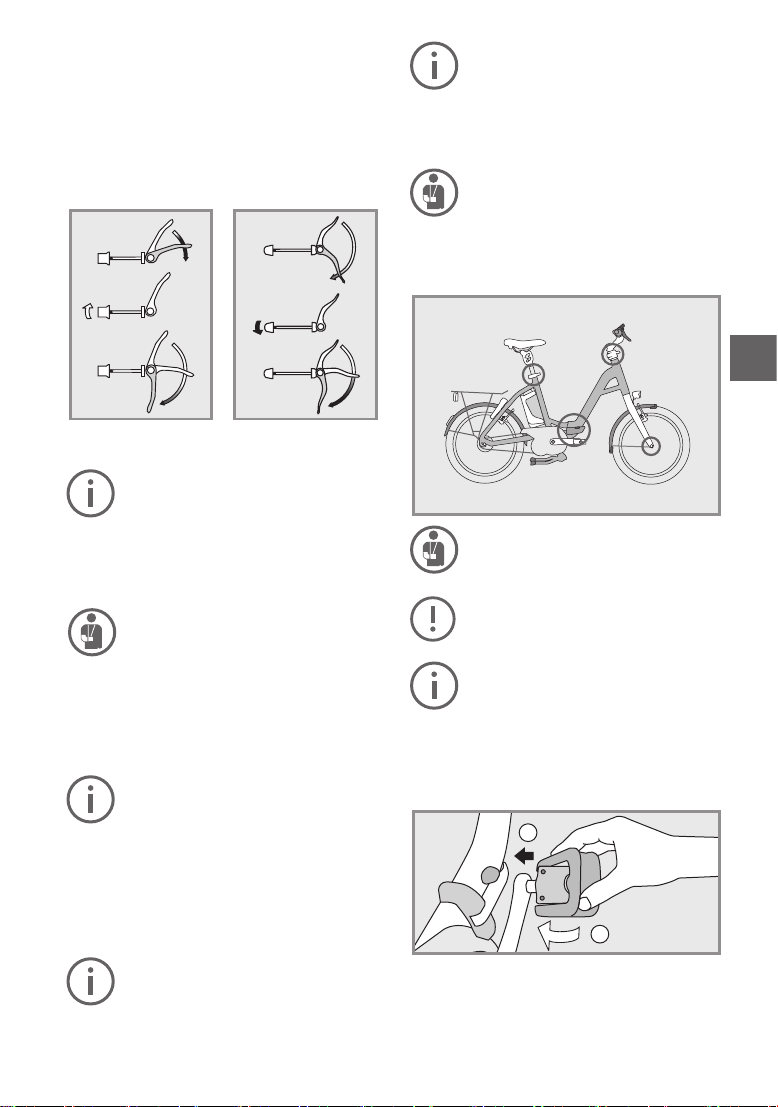

1.1 Schnellspanner bedienen
Schnellspanner sind Vorrichtungen, die anstelle
einer Schraubverbindung Bauteile am Fahrrad -
xieren. Die Bedienung ndet über zwei Elemente
statt: Mit dem Schnellspannhebel bringen Sie die
notwendige Klemmkraft auf, mit der Einstellmut-
ter regulieren Sie, wie stark geklemmt wird. Diese
Einstellung nehmen Sie vor, wenn der Schnell-
spannhebel geöffnet ist.
Der Schnellspanner und Verschlusshe-
bel schliessen mit der korrekten Klemm-
kraft, wenn ab der Mitte des gesamten
Hebelwegs Gegendruck zu spüren ist
und am Ende des Hebelwegs die Kraft
des Handballens notwendig ist, um den
Hebel ganz zu schliessen.
• Alle Schnellspanner müssen fest ge-
schlossen sein, bevor Sie losfahren.
• Überprüfen Sie alle Schnellspanner
auch dann auf korrekten Sitz, wenn das
Fahrzeug für kurze Zeit unbeaufsichtigt
abgestellt war sowie vor jeder Fahrt.
• In geschlossenem Zustand muss der
Schnellspannhebel dicht an Rahmen,
Gabel oder Sattelstütze anliegen!
Zusätzlich zum Abschliessen des
Faltrads sollten auch mit Schnellspan-
ner befestigte Teile separat, z.B. mit ei-
nem Kabelschloss, angeschlossen wer-
den. Damit können Sie einen Diebstahl
der Teile erschweren.
1.2 Ein- und Nachstellen des Faltge-
lenks am Rahmen
Lassen Sie die Klemmkraft des Faltge-
lenks nach 500 Faltungen, oder wenn
die Klemmkraft nachlässt, durch einen
FLYER Fachhändler prüfen.
Einstellmutter anziehenEinstellmutter lockern
Korrekte Klemmkraft des
Faltgelenks: 10kg/98,1N
1.3 Faltanleitung des FLYER Pluto
Das Antriebssystem muss immer ausge-
schaltet werden, bevor mit dem Klapp-
vorgang begonnen wird.
Um das Zusammenfalten Ihres FLYER Plutos
einfach und sicher zu gestalten, ist er an allen
wichtigen Stellen mit Schnellverschlüssen ver-
sehen.
Entfernen Sie vor dem Faltvorgang die
Schlüssel aus Akku- und Fahrrad-
schloss.
Klappen Sie den Mittelständer Ihres
FLYER Plutos auf, damit es im gefalte-
ten Zustand nicht auf den Motor fallen
kann.
Bringen Sie die Kurbeln vor dem Faltvor-
gang in eine waagerechte Position oder
positionieren Sie das Pedal auf der lin-
ken Seite ganz nach unten.
1. Falten Sie zuerst die Pedale Ihres FLYER Plu-
tos. Drücken Sie dazu seitlich auf die Pedale in
Richtung der Kurbel (1) und klappen Sie sie um
90° um (2).
1
2

4

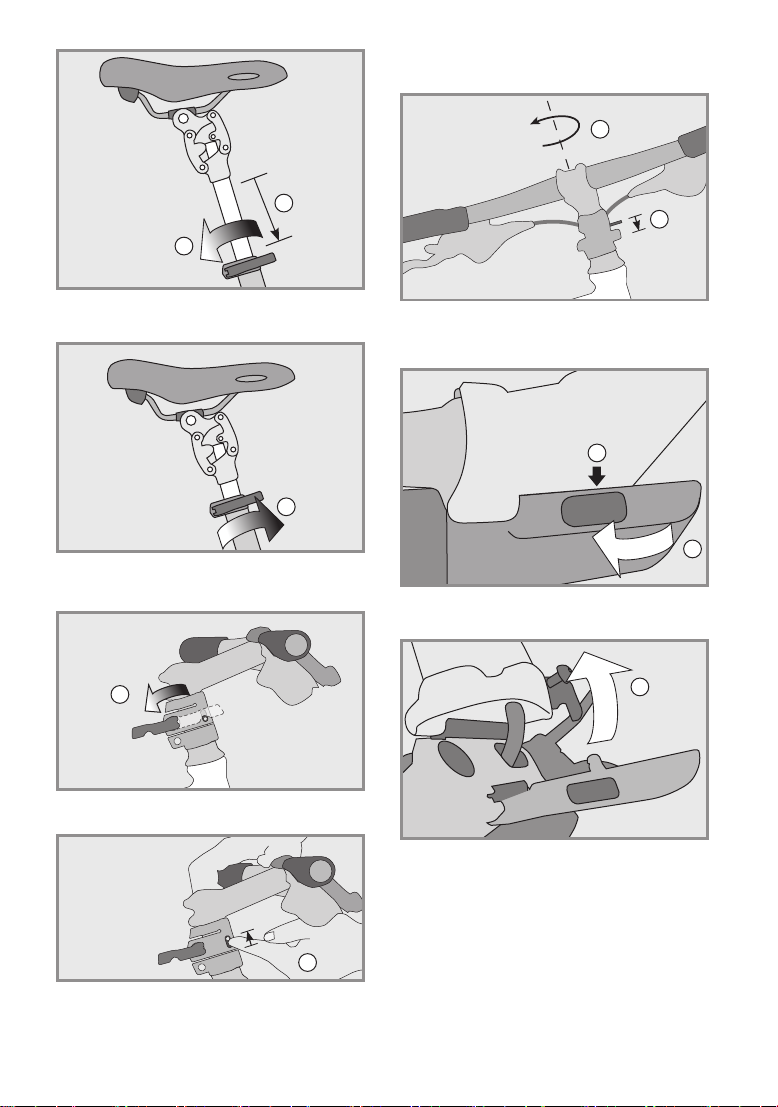

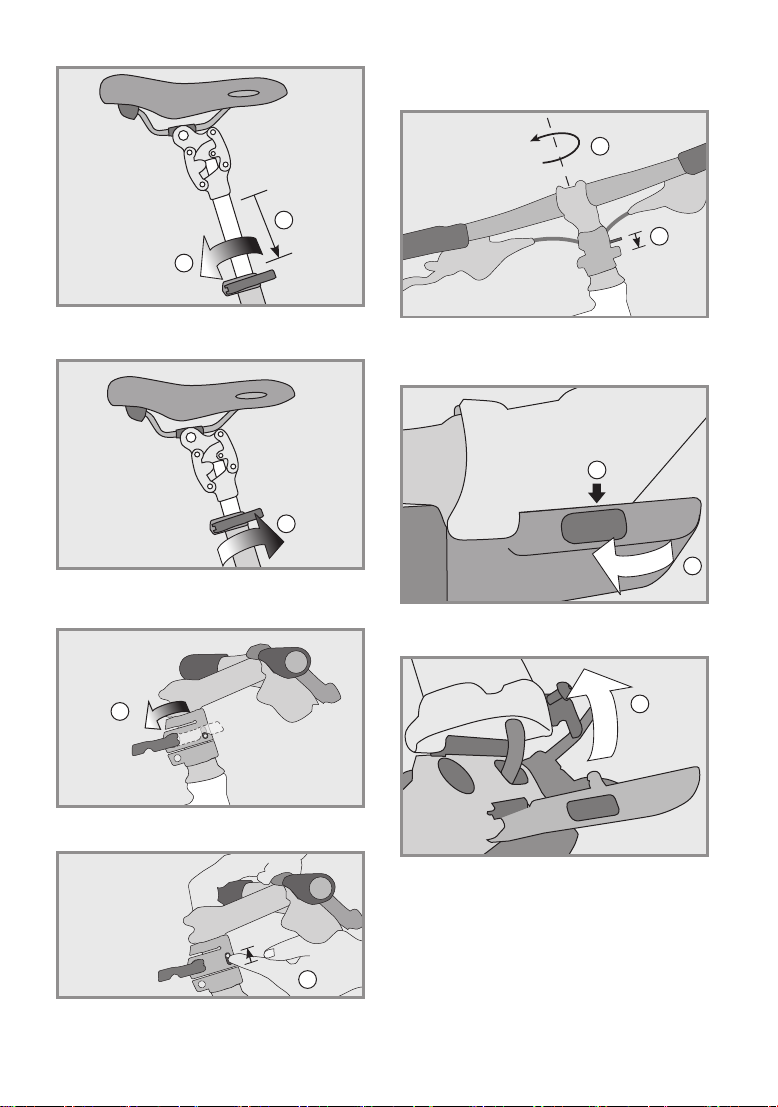

2. Stellen Sie sich auf die linke Seite des Fahr-
rads. Öffnen Sie den Sattelschnellspanner (1)
und fahren die Sattelstütze bis ganz nach unten
ein (2).
Schliessen Sie den Schnellspanner wieder (3),
damit der Sattel in seiner Position bleibt.
3. Öffnen Sie den Schnellspannhebel (1) des
Speedlifters.
Heben Sie jetzt den Entriegelungsbolzen an (2).
1
2
3
1
2
Nun können Sie den Lenker nach rechts drehen
(3). Der Bolzen rastet in der 90-Grad-Position
automatisch ein (4). Schliessen Sie jetzt den
Schnellspannhebel wieder vollständig, um den
Lenker sicher zu arretieren.
6. Öffnen Sie nun erst die Sicherung am Rahmen-
gelenk, indem Sie auf die Taste in der Mitte des
Hebels drücken (1) und klappen anschliessend
den Verschluss-Hebel nach aussen (2).
Dann können Sie den vorderen Teil des Rahmens
nach links falten (3).
7. Bewegen Sie den vorderen und hinteren Teil
des Rahmens so weit auf einander zu, bis die
Halterung an der Gabel in die Aufnahme am Hin-
terbau einfädeln kann. Zur korrekten Fixierung in
gefaltetem Zustand beachten Sie Kapitel 2.
4
3
90°
1
2
3

5
DE
Prüfen Sie ob die Sicherung zwischen Vor-
derradgabel und linken Kettenstrebe voll-
ständig eingerastet ist. Ansonsten kann
sich das Faltrad beim Anheben öffnen was
Verletzungen zur Folge haben kann.

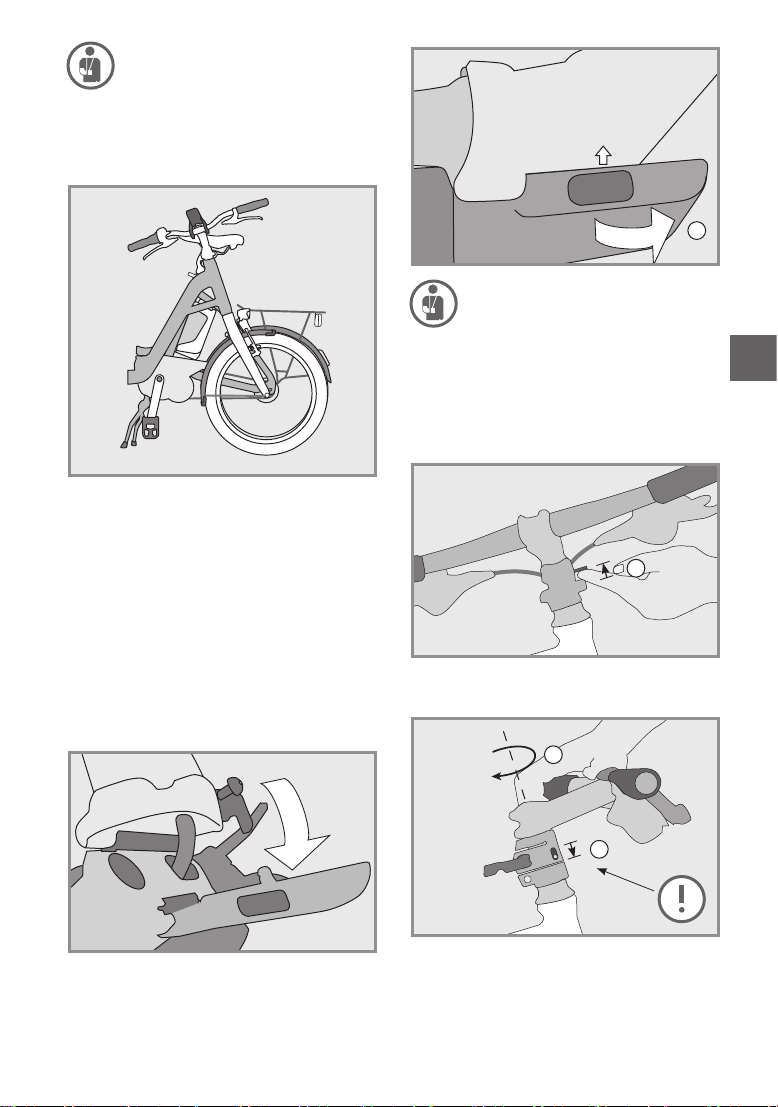

8. So sollte Ihr FLYER im korrekt gefalteten Zu-
stand aussehen:
Klappen Sie vor dem Transport den Mittelständer
wieder ein.
1.4 FLYER Pluto aufklappen
Bevor Sie mit dem Aufklappen Ihres FLYER Plu-
tos beginnen, klappen Sie den Mittelständer he-
runter und bringen Sie die Kurbeln entweder in
waagerechter Position oder positionieren Sie die
linke Kurbel ganz nach unten.
1. Lösen Sie die Faltsicherung, indem Sie die
Schraube an der Gabel aus der Halterung am
Hinterrad herausführen.
2. Bewegen Sie den vorderen und den hinteren
Teil des Rahmens voneinander weg, bis sie eine
gerade Linie bilden und sich nicht weiter bewe-
gen lassen. Das Faltgelenk schliesst, indem der
Schraubenkopf automatisch in das vorgesehene
Loch eingeführt wird.
3. Klappen Sie den Verschlusshebel nach vorne
(1). Schliessen Sie nun den Hebel des Faltge-
lenks mit dem Handballen, bis er hörbar einge-
rastet und der Knopf in der hohen Position ist.
Achten Sie auf ausreichende Klemm-
kraft. Bei mangelnder Klemmkraft wen-
den Sie sich umgehend an Ihren
FLYER Fachhändler zum Nachstellen
des Verschlusshebels. Prüfen Sie den
sicheren Sitz des Hebels.
Zum Zurückdrehen des Lenkers öffnen Sie den
Speedlifter: Heben Sie den Entriegelungsbolzen
an (1).
Drehen Sie danach den Lenker um 90° nach links
zurück in die Fahrtposition (2). Dabei muss der
Bolzen wieder einrasten (3).
1
1
3
2
90°

6
Auf der Sattelstütze ist markiert, bis wo-
hin sie maximal aus dem Rahmen gezo-
gen werden darf. Ziehen Sie die Sattel-
stütze nie weiter als bis zu dieser
Markierung aus!
8. Entfalten Sie nun die Pedale Ihres FLYER Plu-
tos. Klappen Sie sie um 90 ° nach aussen (1).
Ziehen Sie sie leicht nach aussen (2), damit sie in
der Fahrposition einrasten.
Überprüfen Sie alle Schnellspanner und
Verschlüsse auf korrekte und sichere
Schliessung.
Klappen Sie vor Beginn der Fahrt den
Mittelständer wieder ein!
Stellen Sie vor jeder Fahrt sicher, dass
die Klemmkraft des Faltgelenks gemäss
Angaben in Kapitel 1.2 ausreichend ist
und stellen Sie sicher, dass alle Siche-
rungen korrekt geschlossen sind. Wäh-
rend der Fahrt muss das Faltgelenk im-
mer gesichert sein und darf nicht
manipuliert werden.
Lassen Sie den Faltverschluss regel-
mässig von Ihrem FLYER Fachhändler
überprüfen. Drehen Sie nicht selber an
den Verschlussschrauben.
1
2
Ziehen Sie jetzt den Vorbau bis zur gewünschten
Höhe nach oben (4). Beachten Sie die Markie-
rung zum maximalen Auszug. Der Vorbau darf
nicht höher herausgezogen werden! Schliessen
Sie dann den Schnellspanner (5), damit der Len-
ker in seiner Position bleibt.
7. Öffnen Sie den Sattelstützen-Schnellspanner (1)
und ziehen Sie die Sattelstütze bis zur gewünsch-
ten Höhe aus dem Sattelrohr (2). Schliessen Sie
dann den Schnellspanner wieder korrekt (3), da-
mit der Sattel sicher in seiner Position bleibt.
4
5
1
3
2

7
DE
2. Pluto –
Faltfi xierung
2.1 Faltanleitung
Falten Sie das Pluto gemäss den Anweisungen
in Kapitel 1.
2.2 Faltfi xierung
Im gefalteten Zustand wird das Pluto von der Falt-
 xierung zusammengehalten, welche aus einem
Schnappverschluss an der Starrgabel und einem
Bolzen am Hinterbau besteht.
Schnappverschluss an der Starrgabel
Bolzen am Hinterbau
Falt xierung in geschlossenem Zustand
2.3 Faltfi xierung lösen
Um das FLYER Pluto wieder aufzuklappen,
müssen Sie zuerst die Falt xierung lösen.
2.4 Kippen Sie das Pluto leicht
Stehen Sie auf die rechte Seite des Plutos und
halten Sie es am Sattel fest. Kippen Sie das Pluto
nun leicht zu Ihnen, so dass das Vorderrad ent-
lastet wird und ein wenig in der Luft ist.
Kippen Sie das Pluto leicht zu Ihnen
2.5 Druck auf den Griff
Drücken Sie mit der Hand schwungvoll von oben
auf das äussere Ende des linken Griffs. Dadurch
gibt der Schnappverschluss den Bolzen wieder
frei.
Wichtig: Versuchen Sie nicht, die Falt xierung
mit Gewalt zu lösen. Machen Sie sich mit der
Falt xierung vertraut, bevor Sie das FLYER Pluto
im Alltag benützen.
Geben Sie schwungvoll Druck auf das äussere Ende des
Griffs.

8
1. Procédure de pliage du FLYER Pluto
Vous trouverez dans la présente section toutes
les explications nécessaires pour apprendre à
maîtriser la procédure de pliage de votre nouveau
FLYER, y compris du point de vue de la sécuri-
té, de façon à prévenir tous dommages matériels
ou corporels. Conservez-la soigneusement en un
endroit aisément accessible et respectez bien ses
instructions. Veuillez remettre la présente notice
à toute autre personne qui pourrait utiliser votre
FLYER.
Il faut veiller à ce qu’une fois plié votre
FLYER Pluto soit toujours bien maintenu
en position verticale. En particulier
lorsque vous le transportez en voiture ou
dans les transports publics, il faut s’as-
surer de ce qu’il ne puisse pas tomber en
cours de déplacement. Il faut le tenir, ou
éventuellement l’arrimer. S’il tombait,
cela pourrait endommager des pièces
importantes.
Il faut que l’assistance électrique soit
coupée avant de procéder à toutes inter-
ventions sur le vélo.

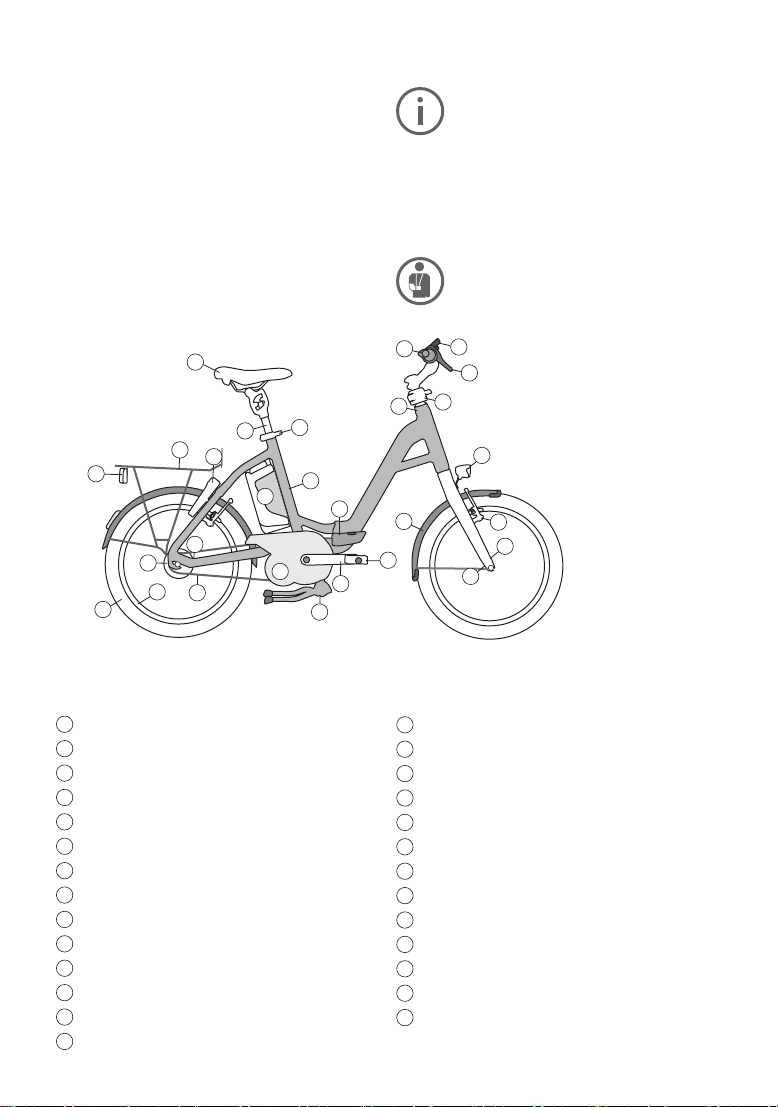

1 Afcheur
2Cadre
3Articulation avec levier de verrouillage
4selle
5tige de selle
6Blocage rapide de la tige de selle
7Porte-bagages
8Feu arrière
9Serrure de cadre
10 Batterie
11 Roue
12 Jante
13 Moyeu
14 chaîne
27
10
11
12
13
14
15
16
17
18
1
2
4
5
7
8
9
6
3
19
20
21
22 23
24
25
25
26
15 Moteur (caché par le carter de chaîne)
16 Manivelle
17 guidon
18 Manette de frein
19 Potence (Speedlifter Twist)
20 jeu de direction
21 Feu avant
22 Garde-boue
23 Freins
24 Fourche
25 Partie du mécanisme de repliage
26 Pédales repliables
27 Béquille

FR
9
1.1 Utilisation des blocages rapides
Un blocage rapide est un dispositif permettant de
xer des éléments à la bicyclette sans vissage
ou boulonnage. Un blocage rapide a deux fonc-
tionnalités : le levier permet d’assurer le blocage
avec la force nécessaire, l’écrou permet de régler
la force de blocage. Ce réglage se fait en position
ouverte.
Pour un bon blocage d’un blocage ra-
pide du verrou de l’articulation, il faut
qu’à partir du milieu de la course du le-
vier on commence à sentir une résis-
tance, puis qu’on soit obligé d’appuyer
avec la paume de la main pour rabattre
le levier complètement.
• Tous les blocages rapides doivent
être bien bloqués avant utilisation.
• Vériez le bon positionnement de
tous les blocages rapides lorsque le
vélo est resté un moment sans sur-
veillance, et avant chaque départ.
• En position fermée, le levier de blo-
cage doit être bien rabattu à proximité
du cadre, de la fourche ou de la tige
de selle.
Une fois le vélo replié, on a intérêt à pro-
téger par un câble antivol les pièces
xées au vélo par un blocage rapide.
Cela en rend le vol plus difcile.
1.2 Réglage de l’articulation du
cadre
Il faut faire contrôler le blocage de l’arti-
culation par un spécialiste FLYER après
500 pliages, ou bien si on remarque qu’il
se bloque moins bien.
Pour un blocage plus fortDesserrer l’écrou de
réglage
La valeur de blocage de
l’articulation est de 10kg/98,1N
1.3 Procédure de pliage du FLYER
Pluto
L’assistance électrique doit toujours être
coupée lorsqu’on veut plier son vélo.
An de rendre le pliage de votre FLYER Pluto
simple et sûr, il est pourvu de serrages rapides à
tous les endroits importants.
Avant de commencer, retirer les clés de
la serrure de la batterie et de l’antivol.
Baisser la béquille de votre FLYER Pluto
pour qu’elle ne vienne pas buter sur le
moteur une fois le vélo replié.
Avant le pliage, amener les manivelles
en position horizontale, ou bien abaisser
au maximum la pédale gauche.
1. On commence par replier les pédales. Pour ce
faire, appuyer latéralement sur les pédales en di-
rection de la manivelle (1) et rabattez-les à 90°(2).
2. Pour cela, se mettre à la gauche du vélo. Ou-
vrez le serrage rapide de la selle (1)et rentrez
entièrement la tige de selle en la faisant glisser
vers le bas (2).
1
2

10
Refermez le serrage rapide (3) a n que la selle
demeure dans cette position.
3. Ouvrir le blocage rapide (1) de la potence
Speedlifter.
Soulevez le verrou de déblocage (2).
Vous pouvez maintenant tourner le guidon vers
la droite (3). Le verrou de déblocage se remet
automatiquement en position initiale après une
1
2
3
1
2
rotation de 90° (4). Refermez complètement le le-
vier de blocage rapide pour verrouiller le guidon.
6. Déverrouiller l’articulation du cadre. Pour cela,
enfoncer le bouton (1) au milieu du levier de blo-
cage, puis soulever le levier (2).
Cela fait, la partie avant du cadre peut se replier
vers la gauche (3).
7. Rabattre l’une sur l’autre la partie avant du
cadre et la partie arrière jusqu’à ce que la tête
de la vis se trouvant sur la fourche avant s’insère
dans son logement sur la fourche arrière.
Référez-vous au chapitre 2 pour savoir comment
verrouiller le vélo correctement en position pliée.
4
3
90°
1
2
3

FR
11
Vérier le bon enclenchement du ver-
rouillage entre la fourche et la base
gauche, faute de quoi le vélo pourrait
s’ouvrir au moment où on le soulève, ce
qui peut provoquer des blessures.
8. Correctement plié, votre FLYER devrait se pré-
senter de la manière suivante :
Avant le transport, rabattre la béquille centrale.
1.4 Procédure de dépliage du
FLYER Pluto
Avant de commencer à déplier votre FLYER Plu-
to, abaisser la béquille et amener les manivelles
en position horizontale, ou bien abaisser au maxi-
mum la pédale gauche.
1. Déverrouiller le vélo en faisant sortir la vis de
la fourche de son logement sur la roue arrière.
2. Déplier au maximum les deux moitiés du cadre
jusqu’à ce qu’elles retrouvent leur alignement.
L’articulation se verrouille automatiquement
lorsque la tête de vis entre dans l’orice prévu à
cet effet.
3. Rabattre le levier de blocage vers l’avant(1).
Bloquer le levier en le poussant avec la paume
de la main. Il faut qu’on l’entende s’enclencher et
que le bouton soit en position haute.
Il faut qu’on ait à exercer une force suf-
sante sur le levier pour le bloquer. Si ce
n’est pas le cas, cela veut dire que le
mécanisme a besoin d’un réglage, qu’il
faut coner sans tarder à votre spécia-
liste FLYER. Vérier le bon positionne-
ment du levier.
Pour remettre le guidon en place, ouvrir le Spee-
dlifter. Soulevez le verrou de déblocage (1).
Ensuite tourner le guidon de 90° vers la gauche,
en position de roulage (2). Le verrou de déblo-
cage doit se réenclencher seul (3).
Ensuite remonter la potence jusqu’à la hauteur
voulue (4). Il faut bien tenir compte de la hauteur
maximale autorisée, signalée par un repère. Il
1
1
3
2
90°

12
8. Ensuite déployer les pédales de votre FLYER
Pluto, d’abord en les dépliant de 90° vers l’exté-
rieur (1) puis en les tirant doucement vers l’ex-
térieur (2) jusqu’à ce qu’elles s’encliquètent en
position de marche.
Contrôler la bonne position et le bon ser-
rage de tous les blocages rapides et
tous les verrouillages.
Avant de repartir, penser à rabattre la
béquille !
Chaque fois que vous allez utiliser votre
vélo, véri iez que la force de blocage de
l’articulation du vélo soit suf sante, ainsi
qu’expliqué à la section 1.2, et véri ez
tous les verrouillages. En cours de route
l’articulation doit toujours rester verrouil-
lée. Il faut s’abstenir de la manipuler.
Faites contrôler l’articulation régulière-
ment par votre spécialiste FLYER. Ne
tournez jamais vous-même les vis de
verrouillage.
1
2
ne faut pas sortir la potence plus haut que ce re-
père ! Ensuite refermer le blocage rapide (5) pour
bloquer le guidon.
7. Ouvrir le blocage rapide de la tige de selle (1)
et monter la selle jusqu’à la position voulue (2).
Cela fait, bien refermer le blocage rapide (3) pour
que la selle soit bien  xée.
La tige de selle porte une marque qui
indique la hauteur maximale d’extraction
de son support autorisée. Ne tirez ja-
mais la tige de selle au-delà de cette
marque !
4
5
1
3
2

FR
13
2. Verrouillage en
position pliée
2.1 Consignes de pliage
Pliez le Pluto en suivant les consignes du cha-
pitre 1.
2.2 Mécanisme de verrouillage en
position pliée
Le Pluto est maintenu plié par le mécanisme de
verrouillage qui se compose d‘un loquet sur la
fourche rigide et d‘un axe sur le triangle arrière.
Loquet sur la fourche rigide
Axe sur le triangle arrière
Mécanisme de verrouillage en position pliée lorsqu‘il est
fermé
2.3 Procédez au déverrouillage
Pour déplier le FLYER Pluto, vous devez com-
mencer par déverrouiller le mécanisme de main-
tien en position pliée.
2.4 Basculez légèrement le Pluto
Debout, mettez-vous du côté droit du Pluto et te-
nez-le par la selle. Basculez le Pluto légèrement
vers vous, de fa-çon à ce que la roue avant soit
un peu en l‘air, pour la soulager.
Basculez légèrement le Pluto vers vous
2.5 Appuyez sur la poignée
Avec la main, appuyez vigoureusement depuis
le haut sur l‘extrémité de la poignée gauche. Le
loquet libère ainsi l‘axe.
Important: ne forcez pas pour déverrouiller le
mécanisme. Familiarisez-vous avec le mécanis-
me de verrouil-lage/déverrouillage avant d‘utiliser
votre FLYER Pluto au quotidien.
Appuyez avec vigueur sur l‘extrémité de la poignée.

14
1. Istruzioni pieghe-
voli FLYER Pluto
Queste istruzioni pieghevoli contengono impor-
tanti informazioni, necessarie per prendere dime-
stichezza con il processo pieghevole della nuova
FLYER, per dedicarsi agli aspetti relativi alla sicu-
rezza e evitare danni a persone, cose e all’am-
biente. Conservarle con cura, tenerle a portata
di mano e osservare le avvertenze. Se la FLYER
viene messa a disposizione di terzi, consegnare
anche queste istruzioni.
Accertarsi che la FLYER Pluto sia al si-
curo quando trasportata da piegata. In
particolare per il trasporto in mezzi pub-
blici e in auto, assicurarsi che non si ro-
vesci quando il veicolo è in movimento.
Assicurarla ulteriormente oppure ssar-
la. In caso di rovesciamento, i compo-
nenti essenziali potrebbero subire dei
danni.
Eseguire eventuali lavori di manutenzio-
ne, assistenza, ecc. solo quando il siste-
ma è spento.
27
10
11
12
13
14
15
16
17
18
1
2
4
5
7
8
9
6
3
19
20
21
22 23
24
25
25
26
1Display
2Telaio
3Giunto pieghevole con leva di sicurezza
4Sella
5reggisella
6Sgancio rapido del reggisella
7Portapacchi
8Faro posteriore
9Lucchetto per il telaio
10 Batteria
11 Ruota portante
12 cerchio
13 Mozzo
14 Catena
15 Motore (sotto alla protezione della catena)
16 Pedivelle
17 Manubrio
18 Leva del freno
19 Avancorpo del manubrio (Speedlifter Twist)
20 serie sterzo
21 Fari
22 Parafango
23 Freno
24 Forcella
25 Fissaggio in modalità piegata
26 Pedali pieghevoli
27 Cavalletto

15
IT
1.1 Comando degli sganci rapidi
Gli sganci rapidi sono dispositivi che sostituiscono
i collegamenti a vite nel ssaggio dei componenti
alla bicicletta. Il comando avviene tramite due ele-
menti: con la leva di sgancio rapido si applica la
forza di serraggio necessaria; con la regolazione si
stabilisce la forza del blocco. La regolazione viene
effettuata quando la leva di sgancio rapido è aperta.
Lo sgancio rapido e la leva di bloccaggio
si chiudono con la forza di bloccaggio
corretta quando dal centro dell’intera
corsa della leva si avverte una contro-
pressione e al termine della corsa sia
necessaria la forza dell’eminenza tenar
per chiudere completamente la leva.
• Tutti gli sganci rapidi devono essere
ssati prima di partire.
• Dopo aver lasciato la bicicletta incu-
stodita e prima di ogni partenza, ve-
ricare la corretta posizione di tutti gli
sganci rapidi.
• Quando è chiusa, la leva di sgancio ra-
pido deve essere stretta contro telaio,
forcella e reggisella!
Oltre a chiudere a chiave la bicicletta pie-
ghevole, anche le parti ssate con sganci
rapidi devono essere attaccate, ad es.
con un lucchetto a cavo. Ciò rende più
difcile un eventuale furto delle parti.
1.2 Impostazione e regolazione
successiva del giunto pieghevole
sul telaio
Far vericare da un rivenditore specializ-
zato FLYER la forza di bloccaggio del
giunto pieghevole dopo 500 piegature o
quando la forza di bloccaggio comincia
ad allentarsi.
Serrare il dado di rego-
lazione
Serraggio del dado di
regolazione
Forza di bloccaggio corretta del
giunto pieghevole: 10kg/98,1N
1.3 Istruzioni pieghevoli della
FLYER Pluto
Il sistema di propulsione deve essere
sempre spento prima che venga iniziato
il processo di piegatura.
Per piegare la FLYER Pluto in modo facile e si-
curo, occorre dotarla di bloccaggi rapidi in tutti i
punti importanti.
Rimuovere la chiave dal lucchetto della
batteria e della bicicletta prima di ese-
guire la piegatura.
Piegare il cavalletto centrale della
FLYER Pluto afnché non cada sul mo-
tore in posizione piegata.
Portare le pedivelle in posizione orizzon-
tale prima di eseguire la piegatura o po-
sizionare il pedale sul lato sinistro com-
pletamente in basso.
1. Piegare prima i pedali della FLYER Pluto. Fare
pressione lateralmente sui pedali nella direzione
della pedivella (1) e piegarla di 90°(2).
2. Posizionarsi sul lato sinistro della bicicletta.
Aprire lo sgancio rapido della sella (1)e posizio-
1
2

16
nare il reggisella completamente in basso (2).
Richiudere lo sgancio rapido (3) af nché la sella
resti in posizione.
3. Aprire la leva dello sgancio rapido dello (1)
Speedlifter.
Alzare lo sblocco (2).
Ora è possibile ruotare il manubrio verso destra
(3). Il bullone si innesta automaticamente nella
1
2
3
1
2
posizione a 90° (4). Chiudere ora completamente
la leva dello sgancio rapido per bloccare il manu-
brio con sicurezza.
6. Aprire prima la sicura sul giunto del telaio,
schiacciando il tasto al centro della leva (1) e pie-
gare poi la leva di bloccaggio verso l’esterno (2).
Piegare poi la parte anteriore del telaio verso si-
nistra (3).
7. Muovere la parte anteriore e quella posteriore
del telaio una sull’altra, in modo che l’attacco sul-
la forcella possa essere in lato nell’apertura sulla
parte posteriore.
Per il  ssaggio corretto con la bicicletta piegata,
leggere il capitolo 2.
4
3
90°
1
2
3

17
IT
Vericare che la sicura tra la forcella del-
la ruota anteriore e la forcella posteriore
inferiore sia innestata completamente.
Altrimenti la ruota pieghevole può aprirsi
nel sollevarsi e causare lesioni.
8. Piegata correttamente, la FLYER deve avere il
seguente aspetto:
Ripiegare il cavalletto prima del trasporto.
1.4 Aprire la FLYER Pluto
Prima di iniziare a piegare la FLYER Pluto, piega-
re il cavalletto e portare le pedivelle in posizione
orizzontale oppure posizionare la pedivella sini-
stra completamente in basso.
1. Allentare la sicura pieghevole estraendo la vite
sulla forcella dall’attacco sulla ruota posteriore.
2. Separare la parte anteriore e quella posteriore
del telaio no a formare una linea retta che non si
muova più. Il giunto pieghevole si chiude, quando
la testa della vite viene inserita automaticamente
nell’apposito foro.
3. Piegare la leva di bloccaggio in avanti (1). Chiu-
dere la leva del giunto pieghevole con l’eminenza
tenar, no a sentire lo scatto in posizione e nché
la manopola non va nella posizione superiore.
Assicurarsi che la forza di bloccaggio sia
sufciente. In mancanza della forza di
bloccaggio, rivolgersi immediatamente
alpropriorivenditorespecializzatoFLYER
per regolare successivamente la leva di
bloccaggio. Vericare la posizione sicu-
ra della leva.
Per ruotare di nuovo il manubrio, aprire lo Spee-
dlifter: Alzare lo sblocco (1).
Ruotare di nuovo il manubrio di 90° a sinistra nella
posizione di guida (2). Far innestare il bullone (3).
Tirare l’avancorpo verso l’alto, no all’altezza
desiderata (4). Osservare la marcatura per l’e-
strazione massima. L’avancorpo non può essere
estratto ulteriormente! Richiudere lo sgancio rapi-
do (5) afnché il manubrio resti in posizione.
1
1
3
2
90°

18
8. Spiegare ora i pedali della FLYER Pluto. Pie-
garli di 90° verso l’esterno (1). Estrarli legger-
mente verso l’esterno (2),  no a innestarli nella
posizione di guida.
Veri care la chiusura corretta e sicura di
tutti gli sganci rapidi e dei bloccaggi.
Ripiegare il cavalletto prima di iniziare a
guidare!
Prima di ogni tragitto, assicurarsi che la
forza di bloccaggio del giunto pieghevo-
le sia suf ciente secondo le indicazioni
di cui al cap.1.2 e assicurarsi che tutte le
sicure siano chiuse correttamente. Du-
rante la guida, il giunto pieghevole deve
essere sempre assicurato e non può es-
sere manipolato.
Far veri care regolarmente il bloccaggio
pieghevole dal proprio rivenditore spe-
cializzato FLYER. Non girare autonoma-
mente le viti di bloccaggio.
1
2
7. Aprire lo sgancio rapido della sella (1)
e tirare il reggisella dal piantone  no all’altezza
desiderata (2). Richiudere lo sgancio rapido (3)
correttamente, af nché la sella resti in posizione.
Sul reggisella è contrassegnato il punto
massimo per poter estrarre il telaio. Non
estrarre mai il reggisella dal tubo del te-
laio oltre la marcatura massima indicata!
4
5
1
3
2

19
IT
2. Pluto – Dispositivo
di chiusura
2.1 Istruzioni per piegare Pluto
Piegare Pluto come indicato nel capitolo 1 delle
istruzioni.
2.2 Dispositivo di chiusura
Quando è chiusa, Pluto viene tenuta insieme
dall’apposito dispositivo di chiusura a scatto nella
forcella rigida e da un bullone nel telaio.
Chiusura a scatto nella forcella rigida
Bullone nel triangolo posteriore
Dispositivo di chiusura a bicicletta chiusa
2.3 Sbloccare il dispositivo di
chiusura
Per riaprire Pluto FLYER è necessario innanzi-
tutto sbloccare il dispositivo di chiusura.
2.4 Piegare leggermente Pluto
Posizionatevi a destra rispetto a Pluto e tenetela
ferma dalla sella. A questo punto piegate legger-
mente Pluto verso di voi, cosicché la ruota anteri-
ore venga scaricata e sia leggermente sollevata.
Piegate leggermente Pluto verso di voi
2.5 Pressione sulla maniglia
Esercitate un’energica pressione con la mano
dall’alto sull’estremità esterna della maniglia si-
nistra. In questo modo la chiusura a scatto libera
nuovamente il bullone.
Importante: non cercate di sbloccare il dispo-
sitivo di chiusura con la forza. Prendete dime-
stichezza con il dispositivo di chiusura prima di
utilizzare Pluto FLYER nella quotidianità.
Esercitate un’energica pressione sull’estremità esterna
della maniglia.

20
1. Bike folding instructions FLYER Pluto
These folding instructions contain important in-
formation needed to know how to fold your new
FLYER. They also provide you with safety tips
and help you prevent harming people, objects and
the environment. You should therefore keep this
manual in a safe place, always have it to hand and
observe the pointers provided in this manual which
have proven to be helpful when using this FLYER.
Please provide these instructions with the FLYER
when you lend your FLYER to other persons.
Always make sure that your FLYER Plu-
to is in a safe position when transported
in a folded state. Especially when trans-
porting your bike by public transportation
or car, you should make sure it won’t fall
when the vehicle is in motion. You may
need to secure it better or rmly hold
unto it. If your bike falls over, important
components may become damaged.
You may only maintain, work on the bike,
etc. when the system is switched off.
27
10
11
12
13
14
15
16
17
18
1
2
4
5
7
8
9
6
3
19
20
21
22 23
24
25
25
26
1Display
2Frame
3Folding hinge with safety lever
4Seat
5Seat post
6Quick release lever on the seat post
7Rack
8Rear light
9Frame lock
10 Battery
11 Wheel
12 Rim
13 Hub
14 Chain
15 Motor (under the chain guard)
16 Crank
17 Handlebars
18 Brake levers
19 Stem (Speedlifter Twist)
20 Headset
21 Headlights
22 Mudguard
23 Brake
24 Fork
25 Securing the bike in a folded state
26 Folding pedals
27 Bike stand
