Flyer Upstreet2 User manual

1
DE
DE
FR
IT
EN
NL
de Faltanleitung
fr Procédure de pliage
it Istruzioni pieghevoli
en Bike folding instructions
nl Vouwinstructie
EN 15194
FLYER Upstreet2

2
27
28 10
11
12
13
14
15
16
17
18
2
4
5
7
89
6
3
19
20
21
22
23
24
25
25
26

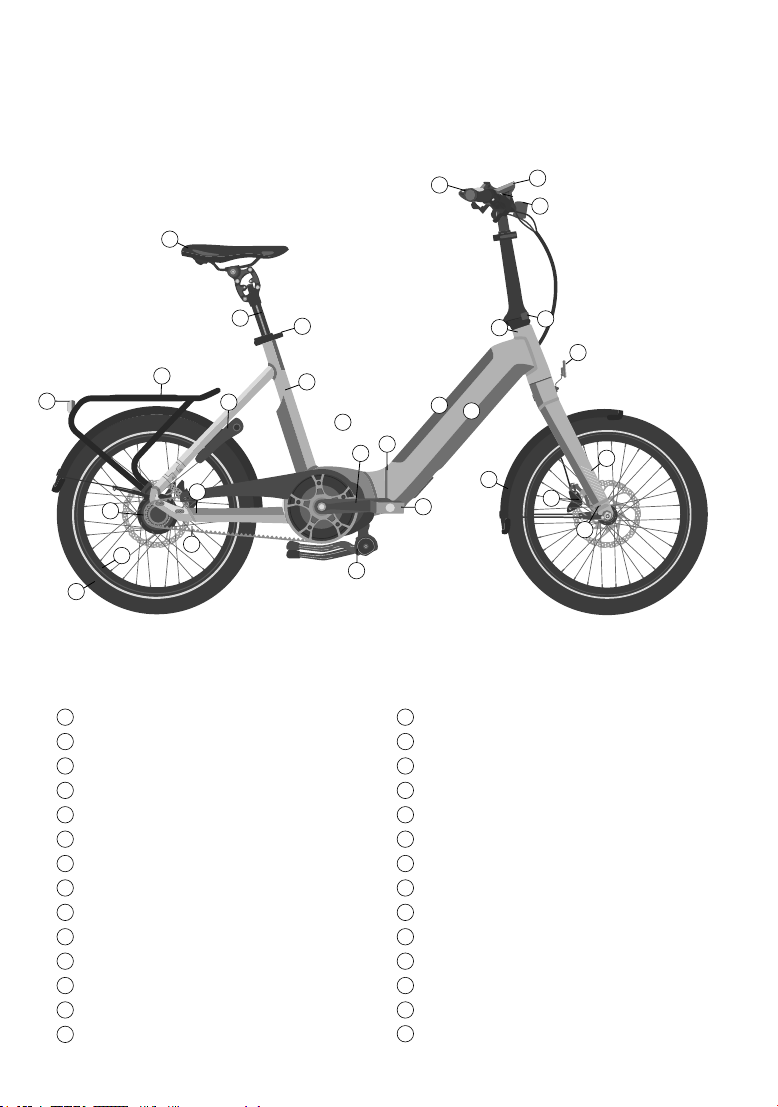

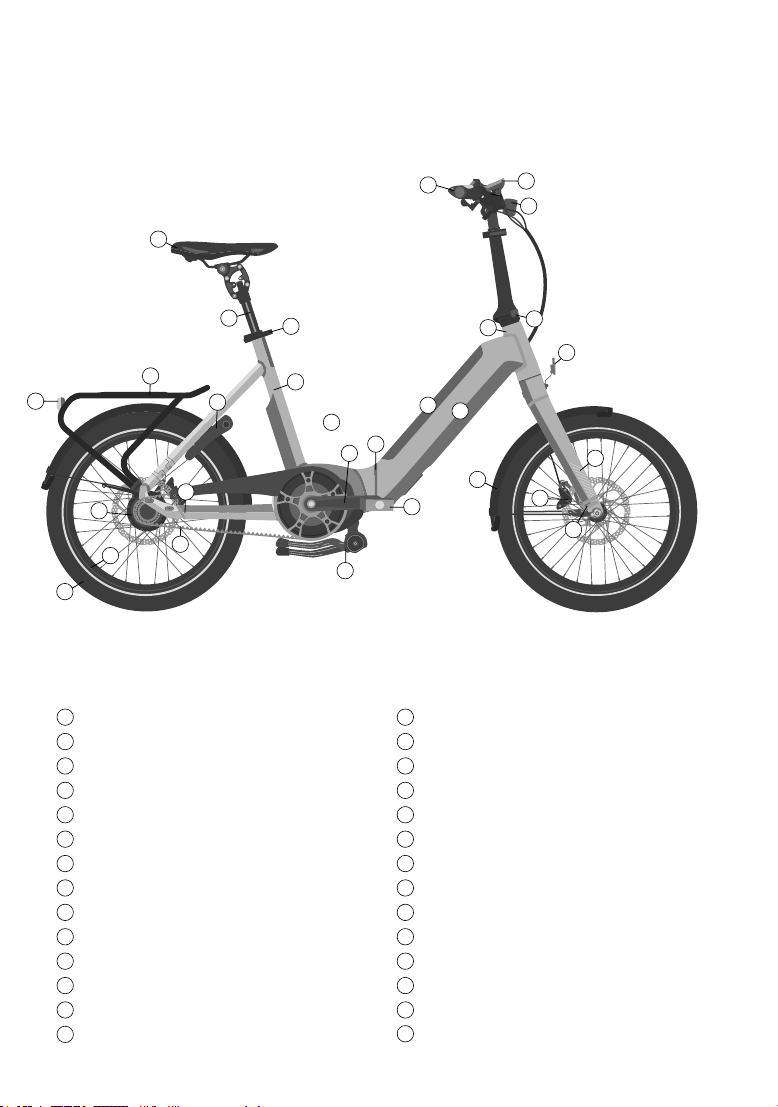

1Display
2Rahmen
3Faltgelenk mit Sicherungshebel
4Sattel
5Sattelstütze
6Sattelstützen-Schnellspanner
7Gepäckträger
8Rücklicht
9Rahmenschloss
10 Akku
11 Laufrad
12 Felge
13 Nabe
14 Kette/Riemen
15 Motor (unter Kettenschutz)
16 Kurbel
17 Lenker
18 Scheinwerfer
19 Faltbarer Vorbau
20 Steuersatz
21  Reektor
22 Schutzblech
23 Bremse
24 Gabel
25 Fixierung im gefalteten Zustand
26 Faltpedale
27 Ständer
28 Bidonhalter
1
Das FLYER E-Bike und seine Bauteile

3
DE
1. Faltanleitung
FLYER Upstreet2
Diese Faltanleitung enthält wichtige Informatio-
nen die Sie benötigen, um mit dem Faltvorgang
Ihres neuen FLYERs vertraut zu werden, sich den
Sicherheitsaspekten zu widmen und Schäden an
Personen, Sachen und der Umwelt zu vermeiden.
Bewahren Sie sie gut auf, halten Sie die Anleitung
gri󰀨bereitundbeachtenSiedieHinweise.Geben
Sie diese Anleitung mit weiter, wenn Sie Ihren
FLYER anderen Personen zur Verfügung stellen.
Achten Sie immer darauf, dass Ihr
FLYER Upstreet 2 sicher steht, wenn
Sie es in gefaltetem Zustand transpor-
tieren. Besonders bei Transporten in öf-
fentlichen Verkehrsmitteln und im Auto
achten Sie darauf, dass es nicht umfal-
len kann, wenn sich das Fahrzeug be-
wegt. Sichern Sie es evtl. zusätzlich
oder halten Sie es fest. Bei einem Um-
fallen könnten sonst wichtige Bauteile
beschädigt werden.
Allfällige Wartungen, Servicearbeiten
etc. dürfen nur durchgeführt werden,
wenn das System ausgeschaltet ist.

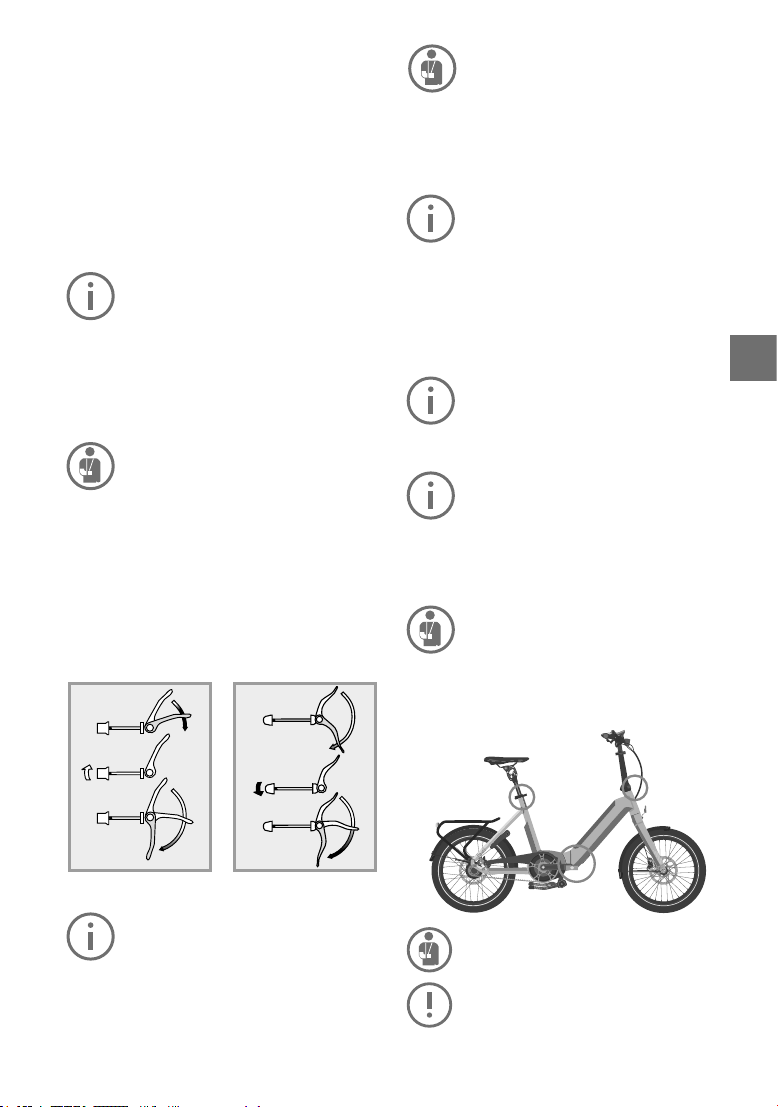

1.1 Schnellspanner bedienen
Schnellspanner sind Vorrichtungen, die anstelle
einerSchraubverbindungBauteileamFahrrad-
xieren.DieBedienungndetüberzweiElemente
statt: Mit dem Schnellspannhebel bringen Sie die
notwendige Klemmkraft auf, mit der Einstellmut-
ter regulieren Sie, wie stark geklemmt wird. Diese
Einstellung nehmen Sie vor, wenn der Schnell-
spannhebelgeö󰀨netist.
Einstellmutter anziehenEinstellmutter lockern
Der Schnellspanner und Verschlusshe-
bel schliessen mit der korrekten Klemm-
kraft, wenn ab der Mitte des gesamten
Hebelwegs Gegendruck zu spüren ist
und am Ende des Hebelwegs die Kraft
desHandballensnotwendigist,umden
Hebelganzzuschliessen.
• Alle Schnellspanner müssen fest ge-
schlossen sein, bevor Sie losfahren.
• Überprüfen Sie alle Schnellspanner
auch dann auf korrekten Sitz, wenn das
Fahrzeug für kurze Zeit unbeaufsichtigt
abgestellt war sowie vor jeder Fahrt.
• In geschlossenem Zustand muss der
Schnellspannhebel dicht an Rahmen,
Gabel oder Sattelstütze anliegen!
Zusätzlich zum Abschliessen des Faltrads
sollten auch mit Schnellspanner befestigte
Teile separat, z.B. mit einem Kabelschloss,
angeschlossen werden. Damit können Sie
einen Diebstahl der Teile erschweren.
1.2 Ein- und Nachstellen
des Faltgelenks am Rahmen
Lassen Sie die Klemmkraft des Faltge-
lenks nach 500 Faltungen, oder wenn die
Klemmkraft nachlässt, durch einen
FLYER Fachhändler prüfen.
Korrekte Klemmkraft des Faltgelenks:
10kg/98,1N
1.3 Faltanleitung des
FLYER Upstreet 2
Das Antriebssystem muss immer ausge-
schaltet werden, bevor mit dem Klapp-
vorgang begonnen wird.
Um das Zusammenfalten Ihres FLYER Upstreet 2
einfach und sicher zu gestalten, ist er an allen wich-
tigen Stellen mit Schnellverschlüssen versehen.
Entfernen Sie vor dem Faltvorgang die
Schlüssel aus Akku- und Fahrradschloss.

4
Klappen Sie den Mittelständer Ihres
FLYERUpstreet 2auf,damitesimge-
falteten Zustand nicht auf den Motor
fallen kann.
Bringen Sie die Kurbeln vor dem Faltvor-
gang in eine waagerechte Position oder
positionieren Sie das Pedal auf der lin-
ken Seite ganz nach unten.

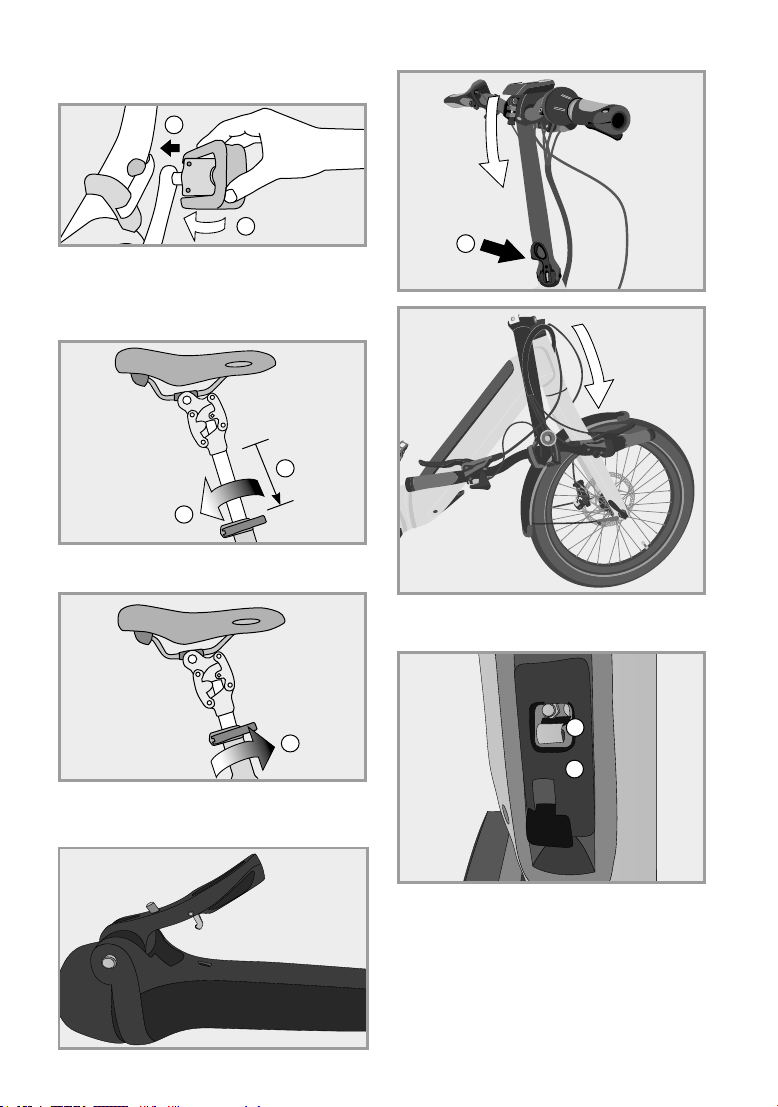

1. Falten Sie zuerst die Pedale Ihres FLYER
Upstreet 2. Drücken Sie dazu seitlich auf die
Pedale in Richtung der Kurbel (1) und klappen
Sie sie um 90° um (2).
1
2
2. Stellen Sie sich auf die linke Seite des Fahr-
rads. Ö󰀨nen Sie den Sattelschnellspanner (1)
und fahren die Sattelstütze bis ganz nach unten
ein (2).
Schliessen Sie den Schnellspanner wieder (3),
damit der Sattel in seiner Position bleibt.
1
2
3
3. Entarretieren Sie den Sicherungshebel (1) des
faltbaren Vorbaus, indem Sie auf den runden
Entarretierungsknopf drücken.
Klappen Sie den Vorbau mitsamt dem Lenker
nach unten
1
4. Entriegeln Sie den Verschlusshebel (2) indem
Sie die Sicherungsfeder (3) nach oben drücken.
2
3

5
DE

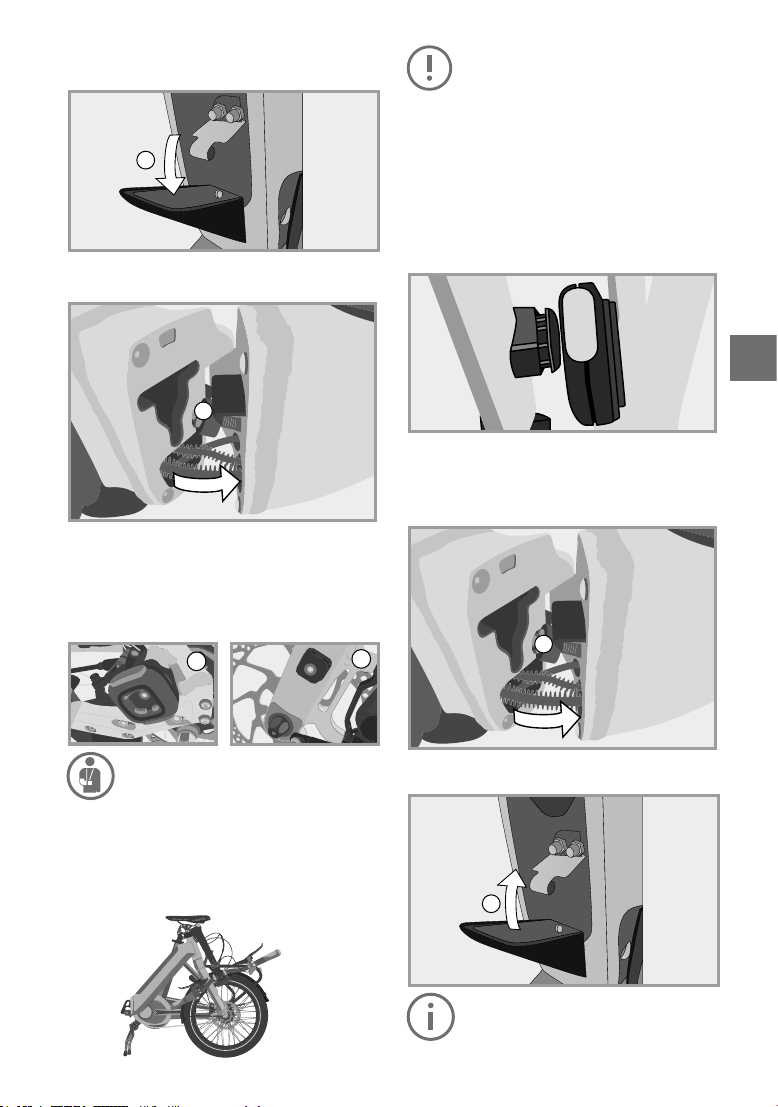

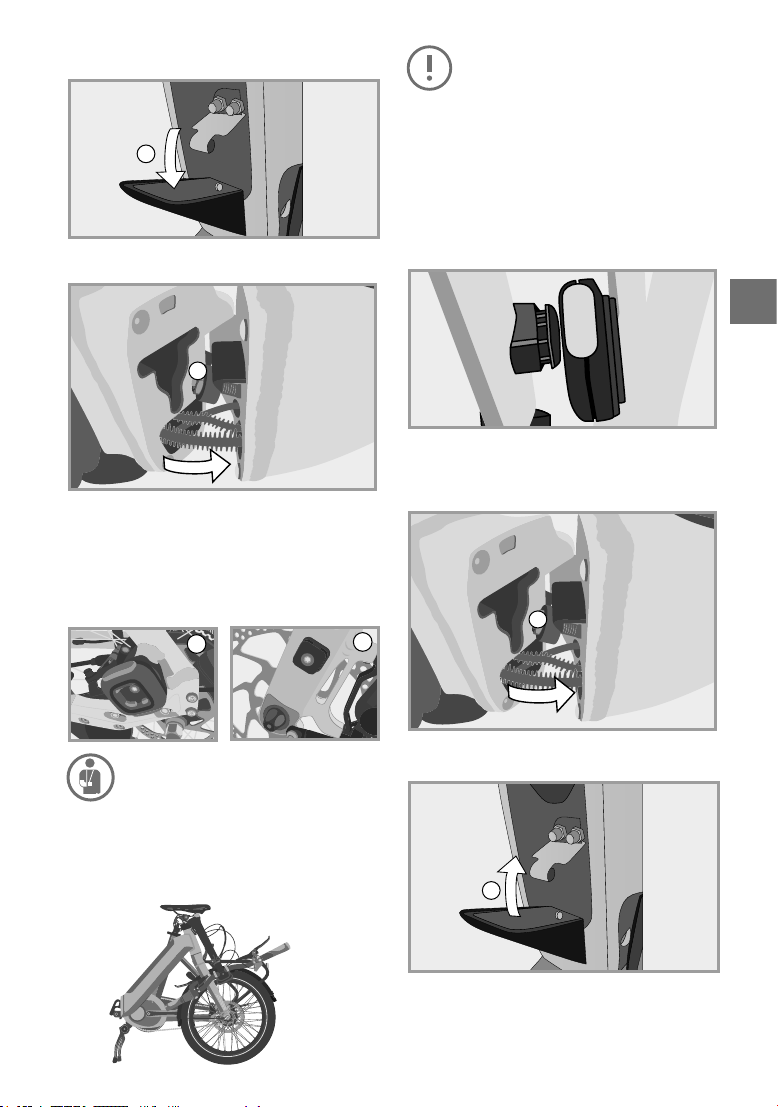

5. Drücken Sie den Verschlusshebel (2) ganz nach
unten, bis der Faltverschluss entriegelt wird.
2
Dann können Sie den vorderen Teil des Rahmens
nach links falten (2).
2
6. Bewegen Sie den vorderen und hinteren Teil
des Rahmens so weit auf einander zu, bis die
Klickx-Faltsicherung am Vorder- (1) und Hin-
terrad (2) einrasten kann.
Klickx-SchnappverschlussanderStarrgabel(1)
Klickx-RastzapfenamHinterbau(2)
1 2
Prüfen Sie ob die Sicherung zwischen
Vorderradgabel und linken Kettenstrebe
vollständig eingerastet ist. Ansonsten kann
sichdasFaltradbeimAnhebenö󰀨nenwas
Verletzungen zur Folge haben kann.
7. So sollte Ihr FLYER im korrekt gefalteten Zu-
stand aussehen:
Klappen Sie vor dem Transport den Mit-
telständer wieder ein.
1.4 FLYER Upstreet 2 aufklappen
Bevor Sie mit dem Aufklappen Ihres FLYER
Upstreet 2beginnen,klappenSie denMittelstän-
der herunter und bringen Sie die Kurbeln entwe-
der in waagerechter Position oder positionieren
Sie die linke Kurbel ganz nach unten.
1. LösenSiedieKlickx-Faltsicherung,indemSie
den roten Auslösemechanismus betätigen.
2. Drücken Sie den Verschlusshebel des Rahmen-
gelenks nach unten und bewegen Sie den vor-
deren und den hinteren Teil des Rahmens von-
einander weg, bis sie eine gerade Linie bilden
und sich nicht weiter bewegen lassen.
2
3. Das Rahmengelenk schliesst, indem der Ver-
schlusshebel (2) nach oben eingerastet wird.
2

6
Auf der Sattelstütze ist markiert, bis wohin
sie maximal aus dem Rahmen gezogen
werden darf. Ziehen Sie die Sattelstütze nie
weiter als bis zu dieser Markierung aus!
4. Entfalten Sie nun die Pedale Ihres FLYER
Upstreet 2.KlappenSiesieum90°nachaus-
sen (1). Ziehen Sie sie leicht nach aussen (2),
damit sie in der Fahrposition einrasten.
Überprüfen Sie alle Schnellspanner und
Verschlüsse auf korrekte und sichere
Schliessung.
Klappen Sie vor Beginn der Fahrt den
Mittelständer wieder ein!
Stellen Sie vor jeder Fahrt sicher, dass die
Klemmkraft des Faltgelenks gemäss Anga-
ben in Kapitel 1.2 ausreichend ist und stel-
len Sie sicher, dass alle Sicherungen kor-
rekt geschlossen sind. Während der Fahrt
muss das Faltgelenk immer gesichert sein
und darf nicht manipuliert werden.
Lassen Sie den Faltverschluss regel-
mässig von Ihrem FLYER Fachhändler
überprüfen. Drehen Sie nicht selber an
den Verschlussschrauben.
3
2
1
2
VersichernSiesichmiteinemKontrollgri󰀨,
dass das Rahmengelenk eingerastet ist.
Achten Sie auf ausreichende Klemm-
kraft. Bei mangelnder Klemmkraft wen-
den Sie sich umgehend an Ihren FLYER
Fachhändler zum Nachstellen des Ver-
schlusshebels. Prüfen Sie den sicheren
SitzdesHebels.
Falten Sie dann den Vorbau wieder nach oben und
arretieren Sie diesen mit dem Schnellspanner.
3. Ö󰀨nenSiedenSattelstützen-Schnellspanner(1)
und ziehen Sie die Sattelstütze bis zur gewünsch-
tenHöheausdemSattelrohr(2). Schliessen Sie
dann den Schnellspanner wieder korrekt (3), da-
mit der Sattel sicher in seiner Position bleibt.
1

FR
7
FR
fr Procédure de pliage
EN 15194
FLYER Upstreet2

8
27
28 10
11
12
13
14
15
16
17
18
2
4
5
7
89
6
3
19
20
21
22
23
24
25
25
26
1 A󰀩cheur
2Cadre
3Articulation avec levier de verrouillage
4Selle
5Tige de selle
6Blocage rapide de la tige de selle
7Porte-bagages
8Feu arrière
9Serrure de cadre
10 Batterie
11 Roue
12 Jante
13 Moyeu
14 Chaîne/Courroie
15 Moteur (caché par le carter de chaîne)
16 Manivelle
17 Guidon
18 Feu avant
19 Potence pliable
20 Jeu de direction
21 Réecteur
22 Garde-boue
23 Freins
24 Fourche
25 Partie du mécanisme de repliage
26 Pédales repliables
27 Béquille
28 Fixation gourde
1
Les constituants du FLYER e-bike

FR
9
1. Procédure de pliage
FLYER Upstreet2
Vous trouverez dans la présente notice toutes les
explications nécessaires pour apprendre à maî-
triser la procédure de pliage de votre nouveau
FLYER, y compris du point de vue de la sécuri-
té, de façon à prévenir les dommages matériels,
corporels et environnementaux. Conservez-la soi-
gneusement en un endroit aisément accessible et
respectez bien ses instructions. Veuillez remettre
la présente notice à toute autre personne qui
pourrait utiliser votre FLYER.
Il faut veiller à ce qu’une fois plié votre
FLYER Upstreet2 soit toujours bien
maintenu en position verticale. En parti-
culier lorsque vous le transportez en voi-
ture ou dans les transports publics, il faut
s’assurer de ce qu’il ne puisse pas tom-
ber en cours de déplacement. Il faut le
tenir, ou éventuellement l’arrimer. S’il
tombait, cela pourrait endommager des
pièces importantes.
Il faut que l’assistance électrique soit
coupée avant de procéder à toute inter-
vention sur le vélo.
1.1 Utilisation des blocages rapides
Un blocage rapide est un dispositif permettant de
xerdesélémentsàlabicyclettesansvissageou
boulonnage. Un blocage rapide a deux fonctionna-
lités : le levier permet d’assurer le blocage avec la
force nécessaire, l’écrou permet de régler la force
de blocage. Ce réglage se fait en position ouverte.
Pour un blocage plus fortDesserrer l’écrou de
réglage
Pour un bon blocage d’un blocage rapide
du verrou de l’articulation, il faut qu’à par-
tir du milieu de la course du levier on
commence à sentir une résistance, puis
qu’on soit obligé d’appuyer avec la pau-
me de la main pour rabattre le levier
complètement.
• Tous les blocages rapides doivent être
bien bloqués avant utilisation.
• Vériezlebonpositionnementdetous
les blocages rapides lorsque le vélo
est resté un moment sans surveil-
lance, et avant chaque départ.
• En position fermée, le levier de blocage
doit être bien rabattu à proximité du
cadre, de la fourche ou de la tige de selle.
Une fois le vélo replié, on a intérêt à pro-
téger par un câble antivol les pièces
xées au vélo par un blocage rapide.
Celaenrendlevolplusdi󰀩cile.
1.2 Réglage de l’articulation du
cadre
Il faut faire contrôler le blocage de l’arti-
culation par un spécialiste FLYER après
500 pliages, ou bien si on remarque qu’il
se bloque moins bien.
La valeur de blocage de
l’articulation est de 10kg/98,1N
1.3 Procédure de pliage du FLYER
Upstreet 2
Avant de commencer à plier le vélo, cou-
pez l’assistance électrique.
AnderendrelepliagedevotreFLYERUpstreet2
simple et sûr, des serrages rapides ont été mis en
place à tous les endroits importants.
Avant de commencer, retirer les clés de
la serrure de la batterie et de l’antivol.
Baisserla béquilledevotreFLYERUpstreet2
pour qu’elle ne vienne pas buter sur le mo-
teur une fois le vélo replié.
Avant le pliage, amener les manivelles
en position horizontale, ou bien abaisser
au maximum la pédale gauche.

10
1. On commence par replier les pédales. Pour ce fai-
re, appuyez latéralement sur les pédales en direc-
tion de la manivelle (1) et rabattez-les à 90° (2).
2. Mettez-vous du côté gauche du vélo. Ouvrez le
serrage rapide de la selle (1) et rentrez entière-
ment la tige de selle en la faisant glisser vers
le bas (2).
1
2
Refermez le serrage rapide (3) an quela selle
demeure dans cette position.
3. Débloquez le levier de verrouillage
(1) de la po-
tence pliable en appuyant sur le bouton rond
de déblocage.
1
2
3
Rabattez la potence avec le guidon vers le bas.
1
4. Déverrouillez le levier de blocage (2) en appu-
yant sur le ressort d’arrêt (3) vers le haut.
2
3

FR
11
5. Enfoncez le levier de blocage (2) tout en bas
jusqu’à déverrouiller l’articulation de pliage.
2
Cela fait, la partie avant du cadre peut se replier
vers la gauche
(2).
2
6. Rabattez l’une sur l’autre la partie avant du
cadre et la partie arrière jusqu’au verrouillage
du dispositif de sécurité Klickx sur la roue
avant (1) et arrière (2).
LoquetKlickxsurlafourcherigide(1)
Tourillond’arrêtKlickxsurletrianglearrière(2)
1 2
Vériez le bon enclenchement du ver-
rouillage entre la fourche et la base
gauche, faute de quoi le vélo pourrait
s’ouvrir au moment où on le soulève, ce
qui peut provoquer des blessures.
7. Correctement plié, votre FLYER devrait se pré-
senter de la manière suivante:
Avant le transport, rabattre la béquille
centrale.
1.4 Dépliage du FLYER Upstreet 2
Avant de commencer à déplier votre FLYER
Upstreet2, abaisser la béquille et amener les ma-
nivelles en position horizontale, ou bien position-
ner la manivelle gauche vers le bas.
1. DéverrouillerledispositifdesécuritéKlickxen
actionnant le mécanisme de dégagement rouge.
2. Appuyer vers le bas sur le levier de blocage
sur l’articulation du cadre et déplier au maximum
les deux moitiés du cadre jusqu’à ce qu’elles re-
trouvent leur alignement et ne bougent plus.
2
3. L’articulation du cadre est fermée dès lors que
le levier de blocage (2) est verrouillé en haut.
2

12
La tige de selle porte une marque qui
indique jusqu’à quelle hauteur maximale
elle peut sortir du cadre. Ne tirez jamais
la tige de selle au-delà de cette marque!
4. Déployez les pédales de votre FLYER
Upstreet2. Dépliez-les de 90 ° vers l’extérieur (1).
Tirez légèrement vers l’extérieur (2), de façon à
ce qu’elles se verrouillent en position de conduite.
Contrôler la bonne position et le bon ser-
rage de tous les blocages rapides et
tous les verrouillages.
Avant de repartir, penser à rabattre la
béquille!
Chaque fois que vous allez utiliser votre
vélo,vériezquelaforcedeblocagede
l’articulationduvélosoitsu󰀩sante,ainsi
qu’expliqué à la section 1.2, et vériez
tous les verrouillages. En cours de route
l’articulation doit toujours rester verrouil-
lée. Il faut s’abstenir de la manipuler.
Faites contrôler l’articulation régulière-
ment par votre spécialiste FLYER. Ne
tournez jamais vous-même les vis de
verrouillage.
3
2
1
2
Vérier que l’articulation du cadre est
bien verrouillée.
Vérierquelaforcedeblocageestsu󰀩-
sante. Si ce n’est pas le cas, cela veut
dire que le mécanisme a besoin d’un ré-
glage, qu’il faut coner sans tarder à
votrespécialiste FLYER.Vérier lebon
positionnement du levier.
Déplier la potence vers le haut et l’immobiliser à
l’aide du blocage rapide.
3. Ouvrir le blocage rapide de la tige de selle (1)
et monter la selle jusqu’à la hauteur voulue (2).
Cela fait, bien refermer le blocage rapide (3), pour
quelasellesoitbienxée.
1

13
IT
IT
EN 15194
FLYER Upstreet2
it Istruzioni pieghevoli

14
27
28 10
11
12
13
14
15
16
17
18
2
4
5
7
89
6
3
19
20
21
22
23
24
25
25
26
1Display
2Telaio
3Giunto pieghevole con leva di sicurezza
4Sella
5Reggisella
6Sgancio rapido del reggisella
7Portapacchi
8Faro posteriore
9Lucchetto per il telaio
10 Batteria
11 Ruota portante
12 Cerchio
13 Mozzo
14 Catena/cinghia
15 Motore (sotto alla protezione della catena)
16 Pedivelle
17 Manubrio
18 Proiettore
19 Avancorpo pieghevole
20 serie sterzo
21 Riettore
22 Parafango
23 Freno
24 Forcella
25 Fissaggio in modalità piegata
26 Pedali pieghevoli
27 Cavalletto
28 Portaborraccia
1
La FLYER e-bike e i suoi componenti

15
IT
1. Istruzioni per piega-
re FLYER Upstreet2
Queste istruzioni contengono importanti informa-
zioni, necessarie per prendere dimestichezza con
il processo di piegamento della nuova FLYER, de-
dicarsi agli aspetti relativi alla sicurezza ed evitare
danni a persone, cose e all’ambiente. Conservarle
con cura, tenerle a portata di mano e osservare le
avvertenze. Se la FLYER viene messa a disposi-
zione di terzi, consegnare anche queste istruzioni.
AccertarsichelaFLYERUpstreet 2siaal
sicuro quando trasportata da piegata. In
particolare per il trasporto su mezzi pub-
blici e in auto, assicurarsi che non si ro-
vesci quando il veicolo è in movimento.
Senecessario,ssarlaulteriormenteop-
pure tenerla saldamente. In caso di rove-
sciamento, i componenti essenziali po-
trebbero subire dei danni.
Eseguire eventuali lavori di manutenzio-
ne, assistenza, ecc. solo quando il siste-
ma è spento.
1.1 Comando degli sganci rapidi
Gli sganci rapidi sono dispositivi che sostituiscono i
collegamentiavitenelssaggiodeicomponentialla
bicicletta. Il comando avviene tramite due elementi:
con la leva di sgancio rapido si applica la forza di
serraggio necessaria; con la regolazione si stabili-
scelaforzadelblocco.Laregolazionevienee󰀨et-
tuata quando la leva di sgancio rapido è aperta.
Serrare il dado di rego-
lazione
Serraggio del dado di
regolazione
Lo sgancio rapido e la leva di bloccaggio
si chiudono con la forza di bloccaggio
corretta quando dal centro dell’intera cor-
sa della leva si avverte una contropres-
sione e al termine della corsa sia neces-
saria la forza dell’eminenza tenar per
chiudere completamente la leva.
• Tutti gli sganci rapidi devono essere
ssatiprimadipartire.
• Dopo aver lasciato la bicicletta incustodi-
taeprimadiognipartenza,vericarela
corretta posizione di tutti gli sganci rapidi.
• Quando è chiusa, la leva di sgancio ra-
pido deve essere stretta contro telaio,
forcella e reggisella!
Oltre a chiudere a chiave la bicicletta pie-
ghevole,anchelepartissateconsganci
rapidi devono essere attaccate, ad es.
con un lucchetto a cavo. Ciò rende più
di󰀩cileuneventualefurtodelleparti.
1.2 Impostazione e regolazione
successiva del giunto pieghevole
sul telaio
Farvericaredaunrivenditorespecializ-
zato FLYER la forza di bloccaggio del
giunto pieghevole dopo 500 piegature o
quando la forza di bloccaggio comincia
ad allentarsi.
Forza di bloccaggio corretta del giunto
pieghevole: 10kg /98,1 N
1.3 Istruzioni pieghevoli della
FLYER Upstreet2
Il sistema di propulsione deve essere
sempre spento prima che venga iniziato
il processo di piegatura.
Per piegare la FLYER Upstreet2 in modo facile e
sicuro, occorre dotarla di bloccaggi rapidi in tutti i
punti importanti.
Rimuovere la chiave dal lucchetto della
batteria e della bicicletta prima di piegarla.
Aprire il cavalletto centrale della
FLYERUpstreet 2a󰀩nchénoncadasul
motore in posizione piegata.

16
Portare le pedivelle in posizione orizzon-
tale prima di piegare la bicicletta o posi-
zionare il pedale sul lato sinistro comple-
tamente in basso.
1. PiegareprimaipedalidellaFLYERUpstreet 2.
A tale scopo fare pressione lateralmente sui pe-
dali nella direzione della pedivella (1) e piegarli
di 90° (2).
2. Posizionarsi sul lato sinistro della bicicletta. Ap-
rire lo sgancio rapido della sella (1) e posizio-
nare il reggisella completamente in basso (2).
Richiudere lo sgancio rapido (3) a󰀩nchélasella
resti in posizione.
3. Sganciare la leva di sicurezza (1) dell‘avancorpo
pieghevole premendo sul pulsante rotondo di
sgancio.
1
2
1
2
3
Piegare verso il basso l’avancorpo insieme al
manubrio.
1
4. Sbloccare la leva di bloccaggio (2) spingendo la
molla di sicurezza (3) verso l‘alto.
2
3

17
IT
5. Spingere la leva di bloccaggio (2) completamen-
teinbassonchélachiusuravienesbloccata.
2
Piegare poi la parte anteriore del telaio verso si-
nistra (2).
2
6. Muovere la parte anteriore contro la parte poste-
rioredeltelaionoainnestare lasicuraKlickx
sulla ruota anteriore (1) e su quella posteriore (2).
ChiusuraascattoKlickxsullaforcellarigida(1)
Perno di bloccaggio sulla parte posteriore (2)
1 2
Vericarechelasicuratralaforcelladel-
la ruota anteriore e la parte sinistra della
forcella posteriore inferiore sia innestata
completamente. Altrimenti la bicicletta
pieghevole può aprirsi nel sollevarsi e
causare lesioni.
7. Piegata correttamente, la FLYER deve avere il
seguente aspetto:
Ripiegare il cavalletto prima del trasporto.
1.4 Apertura FLYER Upstreet 2
Prima di iniziare ad aprire la FLYER Upstreet 2,
portare il cavalletto in basso e le pedivelle in posi-
zione orizzontale oppure posizionare la pedivella
sinistra completamente in basso.
1. SganciarelasicuraKlickxpremendoilmecca-
nismo di sgancio rosso.
2. Spingere la leva di bloccaggio dello snodo del
telaio verso il basso e separare la parte anteriore
equellaposterioredeltelaionoaformareunali-
nearettaenchéleduepartinonsimuovonopiù.
2
3. Innestando la leva di bloccaggio (2) in alto, lo
snodo del telaio si chiude.
2
A󰀨errarelabiciclettapercontrollareche
lo snodo del telaio sia correttamente in-
nestato.

18
Sul reggisella è contrassegnato il punto
massimo di estrazione dal telaio. Non
estrarre mai il reggisella dal tubo del tela-
io oltre questa marcatura!
4. A questo punto aprire i pedali della FLYER
Upstreet 2. Ruotarli di 90° verso l’esterno (1).
Estrarli leggermente verso l’esterno (2),noain-
nestarli nella posizione di guida.
Vericarelachiusuracorrettaesicuradi
tutti gli sganci rapidi e dei bloccaggi.
Ripiegare il cavalletto prima di iniziare a
guidare!
Prima di ogni utilizzo, assicurarsi che la
forza di serraggio del giunto pieghevole
sia su󰀩ciente secondo le indicazioni di
cui al cap. 1.2 e assicurarsi che tutte le
sicure siano chiuse correttamente. Du-
rante la guida, il giunto pieghevole deve
essere sempre assicurato e non può es-
sere manipolato.
Farvericareregolarmenteilbloccaggio
pieghevole dal proprio rivenditore spe-
cializzato FLYER. Non girare autonoma-
mente le viti di bloccaggio.
1
2
Vericare che la forza di serraggio sia
corretta. In mancanza di forza di serrag-
gio, rivolgersi immediatamente al proprio
rivenditore specializzato FLYER per regi-
strarelalevadibloccaggio.Vericarela
posizione sicura della leva.
Piegare di nuovo l’avancorpo verso l’alto e bloc-
carlo con lo sgancio rapido.
3. Aprire lo sgancio rapido del reggisella (1)
etirareilreggiselladalpiantonenoall’altezzade-
siderata (2). Richiudere quindi lo sgancio rapido (3)
correttamente,a󰀩nchélasellarestiinposizione.
1
3
2

19
EN
EN
EN 15194
FLYER Upstreet2
en Bike folding instructions

20
27
28 10
11
12
13
14
15
16
17
18
2
4
5
7
89
6
3
19
20
21
22
23
24
25
25
26
1Display
2Frame
3Folding hinge with safety lever
4Seat
5Seat post
6Quick release lever on the seat post
7Rack
8Rear light
9Frame lock
10 Battery
11 Wheel
12 Rim
13  Hub
14 Chain/Belt
15 Motor (under the chain guard)
16 Crank
17  Handlebars
18  Headlight
19 Foldable stem
20  Headset
21  Reector
22 Mudguard
23 Brake
24 Fork
25 Securing the bike in a folded state
26 Folding pedals
27 Bike stand
28 Bottle holder
1
The FLYER e-bike and its components
