Frabox VORLEY User manual

Paketbriefkasten VORLEY
Parcel mailbox VORLEY
40068-002
MONTAGEANLEITUNG / MOUNTING INSTRUCTIONS
ALLGEMEINE HINWEISE / GENERAL INFORMATION
Bitte überprüfen Sie die Lieferung vor Beginn der Montage auf Vollständigkeit und einwandfreien Zustand. Bitte be-
achten Sie: Die Wahl von geeignetem Montagezubehör für die Befestigung des Sockels mit dem Fundament ist vom
Untergrund abhängig und ist nicht Teil des Lieferumfangs. Fragen Sie bei Bedarf in einem Baumarkt Ihrer Wahl nach
geeignetem Befestigungsmaterial speziell für Ihre Bausituation. / Upon receipt of the delivery and before installati-
on start the contents of the consignment must be checked for any deciency, transport damage or any other visible
defects. Please note: mounting accessories to attach the base to a foundation are not part of the delivery contents as
different foundations require different ttings. If in doubt please ask for advice in the DIY market of your choice.
WAS SIE ZUR MONTAGE BENÖTIGEN / WHAT YOU NEED FOR MOUNTING
MONTAGE / MOUNTING
Maul- oder Ringschlüssel Größe 10 /
Spanner or ring spanner size 10
Öffnen Sie die Paketkastentür und lösen Sie die innen liegende Verschraubung
des Kastenbodens. Es handeln sich dabei um 8 Sechskantschrauben M6, welche
Sie mittels eines Maul- oder Ringschlüssels Größe 10 lösen können. / Open the
parcel box door and undo the fastening bolts holding the bottom of the box. Please
note that there are 8 hex bolts (M6) in total, and you will need an open-jaw wrench
or a box wrench size 10.
1
TIPP! Türen selbst ganz einfach ausrichten! / HINT! Align doors yourself very easily!
Durch den Transport und bei der Montage können sich Anlagentüren geringfügig verschieben. Bei Bedarf sind
diese ganz einfach durch das Lösen der Muttern an den Scharnieren, das Ausrichten der Tür und anschließen-
des Festziehen der Muttern wieder in den korrekten Ausgangszustand zu bringen. / During transport and instal-
lation, system doors may move slightly. If necessary, these can be easily restored to their correct initial position
by simply loosening the nuts on the hinges, aligning the door and then tightening the nuts.

3
4 5
6

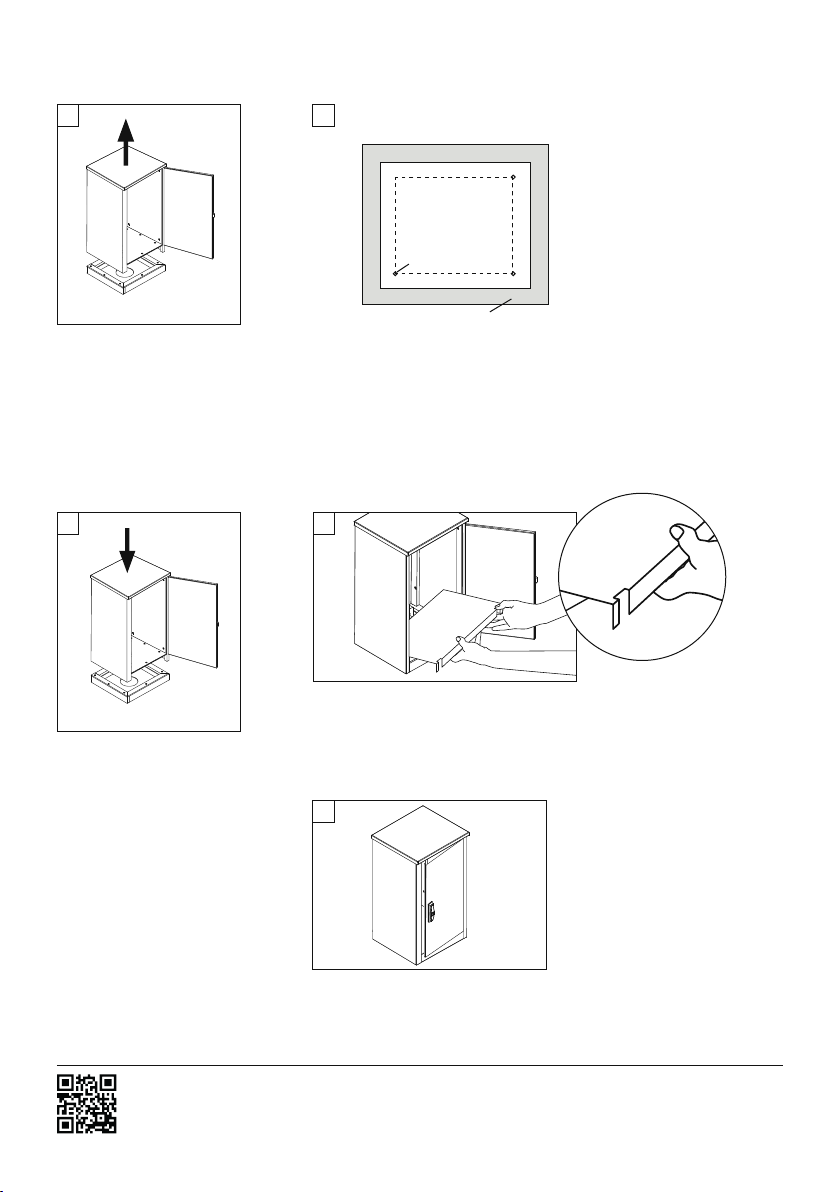

Lochbild (Angaben in mm) / hole pattern (gures in mm)
Setzen Sie den Paketkasten auf
den befestigten Sockel und ver-
schrauben Sie diesen wieder mit
den zuvor (Schritt 1) entfernten
Schrauben. / Reattach the parcel
box to its base using the screws
undone in step 1.
Setzen Sie den Einlegeboden mit den Aussparungen nach vorn zeigend schräg in den
Paketkasten ein und kippen diesen dann vorsichtig ab bis er eben liegt. / Insert the shelf
at an angle into the parcel box with the recesses facing forwards and then carefully tilt it
down until it lies at.
Nun ist Ihr Paketbriefkasten einsatzbereit. /
Now your parcel mailbox is ready for use.
Modell-, Programm-, und technische Änderungen sowie Irrtümer vorbehalten. Alle Inhalte sind urheberrechtlich geschützt. /
Model, program and technical changes are subject to change. All contents are protected by copyright.
frabox.de GmbH, Max-Planck-Str. 19, 33104 Paderborn / Germany
E-Mail: [email protected] | www.frabox.de
250
min. 652
452
240
min. 590
390
ø 14
Positionieren und befestigen Sie den Sockel auf dem vorbereiteten Fundament. Bitte be-
achten Sie: Die Wahl von geeignetem Montagezubehör für die Befestigung des Sockels
mit dem Fundament ist vom Untergrund abhängig und ist nicht Teil des Lieferumfangs.
Fragen Sie bei Bedarf in einem Baumarkt Ihrer Wahl nach geeignetem Befestigungs-
material speziell für Ihre Bausituation. /Move the base to the desired mounting position
and attach it to the foundation. Please note: mounting accessories to attach the base to a
foundation are not part of the delivery contents as different foundations require different
ttings. If in doubt please ask for advice in the DIY market of your choice.
Bewahren Sie die gelösten Schrau-
ben auf und heben Sie den Paket-
kasten vorsichtig vom Sockel. /
Store the bolts in a safe place and
lift the parcel box carefully, thus
separating it from its base.
2
Fundament
