Sehr geehrter Leser
Wir danken Ihnen für Ihr entgegengebrachtes Vertrauen und gratulieren Ihnen zu Ihrem
technisch hochwertigen Fronius Produkt. Die vorliegende Anleitung hilft Ihnen sich mit
diesem vertraut zu machen. Indem Sie die Anleitung sorgfältig lesen lernen Sie die
vielfältigen Möglichkeiten Ihres Fronius-Produktes kennen. Nur so können Sie seine
Vorteile bestmöglich nutzen.
Bitte beachten Sie auch die Sicherheitsvorschriften und sorgen Sie so für mehr Sicher-
heit am Einsatzort des Produktes. Sorgfältiger Umgang mit Ihrem Produkt unterstützt
dessen langlebige Qualität und Zuverlässigkeit. Das sind wesentliche Voraussetzungen
für hervorragende Ergebnisse.
Einleitung

Iud_fr_ls_sv_00910 022007
Sicherheitsvorschriften
WARNUNG!
VORSICHT!
„HINWEIS!“ bezeichnet die Gefahr beeinträchtigter Arbeitsergebnisse und
möglicher Schäden an der Ausrüstung.
HINWEIS!
Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheits-
technischen Regeln gefertigt. Dennoch drohen bei Fehlbedienung oder
Missbrauch Gefahr für
- Leib und Leben des Bedieners oder Dritte,
- das Gerät und andere Sachwerte des Betreibers,
- die effiziente Arbeit mit dem Gerät.
Alle Personen, die mit der Inbetriebnahme, Bedienung, Wartung und In-
standhaltung des Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein,
- Kenntnisse im Umgang mit Ladegeräten und Batterien haben und
- diese Bedienungsanleitung vollständig lesen und genau befolgen.
Die Bedienungsanleitung ist ständig am Einsatzort des Gerätes aufzube-
wahren. Ergänzend zur Bedienungsanleitung sind die allgemein gültigen
sowie die örtlichen Regeln zu Unfallverhütung und Umweltschutz zu beach-
ten.
Alle Sicherheits- und Gefahrenhinweise am Gerät
- in lesbarem Zustand halten
- nicht beschädigen
- nicht entfernen
- nicht abdecken, überkleben oder übermalen.
Die Positionen der Sicherheits- und Gefahrenhinweise am Gerät, entnehmen
Sie dem Kapitel „Allgemeines“ der Bedienungsanleitung Ihres Gerätes.
Störungen, die die Sicherheit beeinträchtigen können, vor dem Einschalten
des Gerätes beseitigen.
Es geht um Ihre Sicherheit!
Allgemeines
Wichtig!
„WARNUNG!“ Bezeichnet eine möglicherweise gefährliche Situation.
Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die
Folge sein.
„VORSICHT!“ Bezeichnet eine möglicherweise schädliche Situation. Wenn
sie nicht gemieden wird, können leichte oder geringfügige Verletzungen
sowie Sachschäden die Folge sein.
„Wichtig!“ bezeichnet Anwendungstipps und andere besonders nützliche
Informationen. Es ist kein Signalwort für eine schädliche oder gefährliche
Situation.
Wenn Sie eines der im Kapitel „Sicherheitsvorschriften“ abgebildeten Symbo-
le sehen, ist erhöhte Achtsamkeit erforderlich.

II
ud_fr_ls_sv_00910 022007
Das Gerät ist ausschließlich für den Einsatz im Sinne der bestimmungsge-
mäßen Verwendung zu benutzen. Eine andere oder darüber hinaus gehende
Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstandene
Schäden, sowie für mangelhafte bzw. fehlerhafte Arbeitsergebnisse haftet
der Hersteller nicht.
Zur bestimmungsgemäßen Verwendung gehört auch
- das vollständige Lesen und Befolgen der Bedienungsanleitung und aller
Sicherheits- und Gefahrenhinweise
- die Einhaltung der Inspektions- und Wartungsarbeiten
- die Einhaltung aller Hinweise der Batterie- und Fahrzeughersteller
Bestimmungsge-
mäße Verwen-
dung
Batterien enthalten augen- und hautschädigende Säuren. Zudem entstehen
beim Laden von Batterien Gase und Dämpfe, die Gesundheitsschäden
verursachen können und die unter gewissen Umständen hoch explosiv sind.
Gefahr durch
Säuren, Gase
und Dämpfe
Gefahren durch
Netz- und
Ladestrom
Beim Arbeiten mit Ladegeräten setzen Sie sich zahlreichen Gefahren aus,
wie z.B.:
- elektrische Gefährdung durch Netz- und Ladestrom
- schädliche elektromagnetische Felder, die für Träger von Herzschrittma-
chern Lebensgefahr bedeuten können
Ein Elektroschock kann tödlich sein. Jeder Elektroschock ist grundsätzlich
lebensgefährlich. Um Elektroschocks während des Betriebes zu vermeiden:
- keine spannungsführenden Teile innerhalb und außerhalb des Gerätes
berühren.
- keinesfalls die Batteriepole berühren
- Ladekabel bzw. Ladeklemmen nicht kurzschließen
Sämtliche Kabel und Leitungen müssen fest, unbeschädigt, isoliert und
ausreichend dimensioniert sein. Lose Verbindungen, angeschmorte, beschä-
digte oder unterdimensionierte Kabel und Leitungen sofort von einem autori-
sierten Fachbetrieb instandsetzen lassen.
Betrieb bzw. Lagerung des Gerätes außerhalb des angegebenen Bereiches
gilt als nicht bestimmungsgemäß. Für hieraus entstandene Schäden haftet
der Hersteller nicht.
Genaue Informationen über die zulässigen Umgebungsbedingungen entneh-
men Sie den technischen Daten Ihrer Bedienungsanleitung.
Umgebungsbe-
dingungen
- Ladegerät ausschließlich in gut belüfteten Räumen verwenden, um das
Ansammeln von explosiven Gasen zu verhindern. Batterieräume gelten
nicht als explosionsgefährdet, wenn durch natürliche oder technische
Lüftung eine Wasserstoffkonzentration unter 4% gewährleistet ist.
- Während des Ladens einen Mindestabstand von 0,5 m zwischen Batterie
und Ladegerät einhalten. Mögliche Zündquellen, sowie Feuer und offe-
nes Licht von der Batterie fernhalten
- Die Verbindung zur Batterie (z.B. Ladeklemmen) keinesfalls während des
Ladevorganges abklemmen

III ud_fr_ls_sv_00910 022007
Selbst- und
Personenschutz
Personen, vor allem Kinder, während des Betriebes vom Gerät und vom
Arbeitsbereich fernhalten. Befinden sich dennoch Personen in der Nähe
- diese über alle Gefahren (gesundheitsschädliche Säuren und Gase,
Gefährdung durch Netz- und Ladestrom, ...) unterrichten,
- geeignete Schutzmittel zur Verfügung stellen.
Vor Verlassen des Arbeitsbereiches sicherstellen, dass auch in Abwesenheit
keine Personen- oder Sachschäden auftreten können.
- Geräte mit Schutzleiter nur an einem Netz mit Schutzleiter und einer
Steckdose mit Schutzleiter-Kontakt betreiben. Wird das Gerät an einem
Netz ohne Schutzleiter oder an einer Steckdose ohne Schutzleiterkontakt
betrieben, gilt dies als grob fahrlässig. Für hieraus entstandene Schäden
haftet der Hersteller nicht.
- Das Gerät nur gemäß der am Leistungsschild angegebenen Schutzart
betreiben.
- Das Gerät keinesfalls in Betrieb nehmen, wenn es Beschädigungen
aufweist.
- Sicherstellen, dass die Kühlluft ungehindert durch die Luftschlitze am
Gerät ein- und austreten kann.
- Netz- und Gerätezuleitung regelmäßig von einer Elektro-Fachkraft auf
Funktionstüchtigkeit des Schutzleiters überprüfen lassen.
- Nicht voll funktionstüchtige Sicherheitseinrichtungen und Bauteile in nicht
einwandfreiem Zustand vor dem Einschalten des Gerätes von einem
autorisierten Fachbetrieb instandsetzen lassen.
- Schutzeinrichtungen niemals umgehen oder außer Betrieb setzen.
- Nach dem Einbau ist ein frei zugänglicher Netzstecker erforderlich.
Sicherheitsmaß-
nahmen im
Normalbetrieb
Allgemeine
Hinweise zum
Umgang mit
Batterien
- Batterien vor Schmutz und mechanischer Beschädigung schützen.
- Aufgeladene Batterien in kühlen Räumen lagern. Bei ca. +2° C (35.6° F)
besteht die geringste Selbstentladung.
- Durch wöchentliche Sichtprüfung sicherstellen, dass Batterie bis zur max.
Markierung mit Säure (Elektrolyt) gefüllt ist.
- Betrieb des Gerätes nicht starten bzw. sofort stoppen und Batterie von
autorisierter Fachwerkstätte überprüfen lassen bei:
- ungleichmäßigem Säurestand bzw. hohen Wasserverbrauch in einzel-
nen Zellen hervorgerufen durch einen möglichen Defekt.
- unzulässiger Erwärmung der Batterie über 55° C (131° F).
- Entstehende Gase und Dämpfe keinesfalls einatmen
- Für ausreichend Frischluftzufuhr sorgen.
- Keine Werkzeuge oder elektrisch leitende Metalle auf die Batterie legen,
um Kurzschlüsse zu vermeiden
- Batteriesäure darf keinesfalls in die Augen, auf Haut oder Kleidung
geraten. Schutzbrillen und geeignete Schutzkleidung tragen. Säuresprit-
zer sofort und gründlich mit klarem Wasser abspülen, notfalls Arzt
aufsuchen.
Gefahr durch
Säuren, Gase
und Dämpfe
(Fortsetzung)

IV
ud_fr_ls_sv_00910 022007
Die Gewährleistungszeit für das Gerät beträgt 2 Jahre ab Rechnungsdatum.
Der Hersteller übernimmt jedoch keine Gewährleistung, wenn der Schaden
auf eine oder mehrere der folgenden Ursachen zurückzuführen sind:
- Nicht bestimmungsgemäße Verwendung des Gerätes
- Unsachgemäßes Montieren und Bedienen
- Betreiben des Gerätes bei defekten Schutzeinrichtungen
- Nichtbeachten der Hinweise in der Bedienungsanleitung
- Eigenmächtige Veränderungen am Gerät
- Katastrophenfälle durch Fremdkörpereinwirkung und höhere Gewalt
Gewährleistung
und Haftung
Reparatur- und Instandsetzungsarbeiten dürfen ausschließlich durch einen
autorisierten Fachbetrieb erfolgen. Nur Original-Ersatz- und Verschleißteile
verwenden (gilt auch für Normteile). Bei fremdbezogenen Teilen ist nicht
gewährleistet, dass diese beanspruchungs- und sicherheitsgerecht konstru-
iert und gefertigt sind.
Ohne Genehmigung des Herstellers keine Veränderungen, Ein- oder Um-
bauten am Gerät vornehmen.
Die Entsorgung nur gemäß den geltenden nationalen und regionalen Bestim-
mungen durchführen.
Der Betreiber ist verpflichtet, mindestens alle 12 Monate eine sicherheits-
technische Überprüfung am Gerät durchführen zu lassen.
Innerhalb desselben Intervalles von 12 Monaten empfiehlt der Hersteller eine
Kalibrierung von Stromquellen.
Sicherheitstech-
nische Überprü-
fung
Das Gerät benötigt unter normalen Betriebsbedingungen nur ein Minimum an
Pflege und Wartung. Das Beachten einiger Punkte ist jedoch unerlässlich,
um es über Jahre hinweg einsatzbereit zu halten.
- Vor jeder Inbetriebnahme Netzstecker und Netzkabel sowie Ladeleitun-
gen bzw. Ladeklemmen auf Beschädigung prüfen.
- Bei Verschmutzung Gehäuseoberfläche des Gerätes mit weichem Tuch
und ausschließlich mit lösungsmittelfreien Reinigungsmitteln reinigen
Wartung und
Instandsetzung
Für die Datensicherung von Änderungen gegenüber den Werkseinstellungen
ist der Anwender verantwortlich. Im Falle gelöschter persönlicher Einstellun-
gen haftet der Hersteller nicht.
Datensicherheit
Es liegt im Verantwortungsbereich des Betreibers, dafür Sorge zu tragen,
dass keine elektromagnetischen Störungen an elektrischen und elektroni-
schen Einrichtungen auftreten.
EMV-Geräteklassifizierung (siehe Leistungsschild oder technische Daten)
Geräte der Klasse B erfüllen die Anforderungen der Richtlinien für elektroma-
gnetische Verträglichkeit für Industrie- und Wohngebiete. Dies gilt auch für
Wohngebiete, in denen die Energieversorgung aus dem öffentlichen Nieder-
spannungsnetz erfolgt. Geräte der Klasse A können im Wohnbereich lei-
tungsgebundene und gestrahlte Störungen verursachen. In diesem Fall kann
vom Betreiber verlangt werden, angemessene Maßnahmen zu ergreifen.
EMV- und EMF-
Maßnahmen

Vud_fr_ls_sv_00910 022007
Das Urheberrecht an dieser Bedienungsanleitung verbleibt beim Hersteller.
Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung.
Änderungen vorbehalten. Der Inhalt der Bedienungsanleitung begründet
keinerlei Ansprüche seitens des Käufers. Für Verbesserungsvorschläge und
Hinweise auf Fehler in der Bedienungsanleitung sind wir dankbar.
Urheberrecht

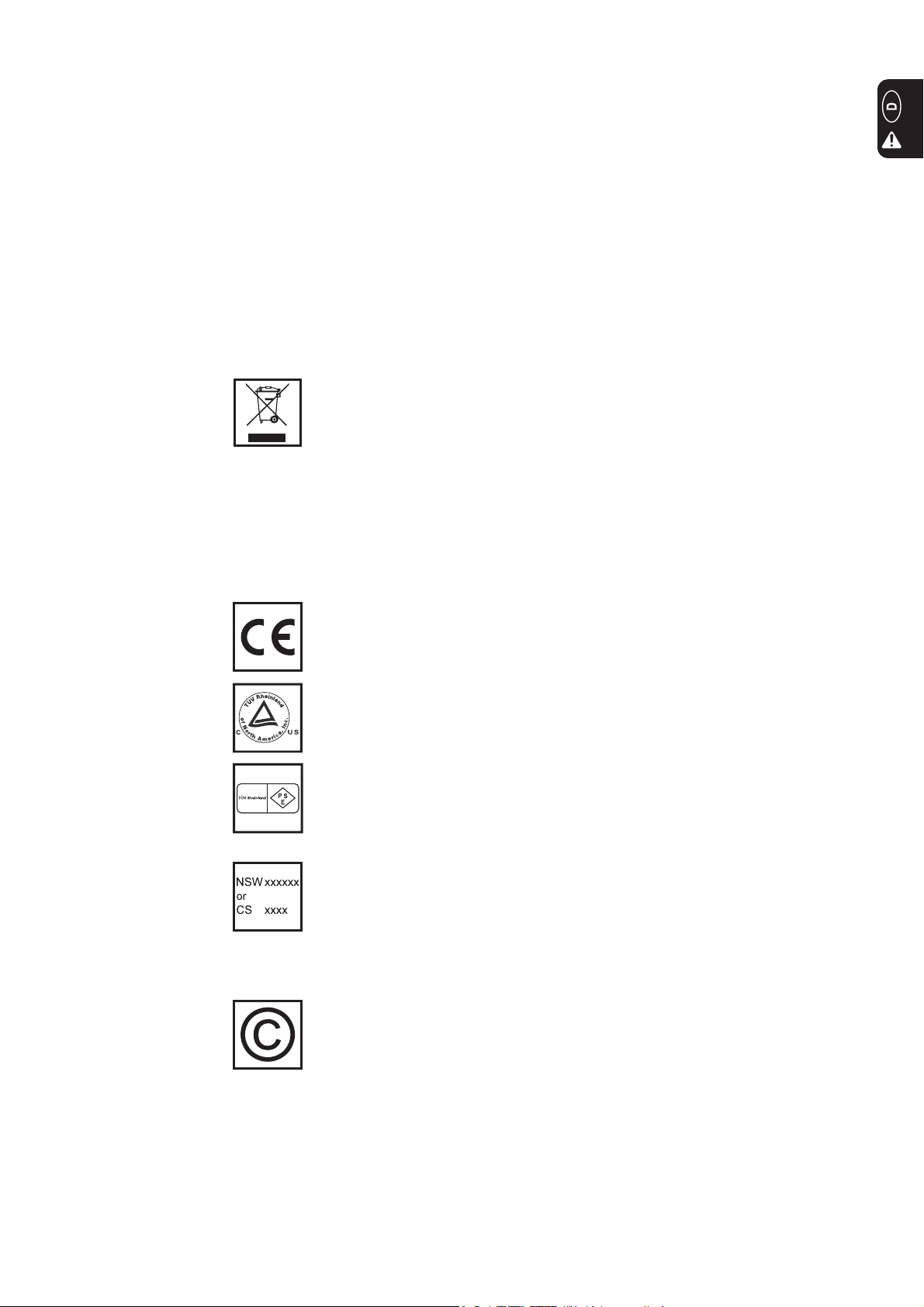

Geräte mit CE-Kennzeichnung erfüllen die grundlegenden Anforderungen
der Niederspannungs- und Elektromagnetischen Verträglichkeits-Richtlinie.
Sicherheitskenn-
zeichnung
Mit diesem TÜV-Prüfzeichen gekennzeichnete Geräte erfüllen die Anforde-
rungen der relevanten Normen für Kanada und USA.
Mit diesem TÜV-Prüfzeichen gekennzeichnete Geräte erfüllen die Anforde-
rungen der relevanten Normen für Japan.
Werfen Sie dieses Gerät nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-
Altgeräte und Umsetzung in nationales Recht, müssen verbrauchte Elektro-
werkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwer-
tung zugeführt werden. Stellen Sie sicher, dass Sie ihr gebrauchtes Gerät bei
Ihrem Händler zurückgeben oder holen Sie Informationen über ein lokales,
autorisiertes Sammel- bzw. Entsorgungssystem ein.
Ein Ignorieren dieser EU Direktive kann zu potentiellen Auswirkungen auf die
Umwelt und ihre Gesundheit führen!
Entsorgung
Mit diesem TÜV-Prüfzeichen gekennzeichnete Geräte und die am Leistungs-
schild angegebene Kennzeichen erfüllen die Anforderungen der relevanten
Normen für Australien.
Eine sicherheitstechnische Überprüfung durch eine geprüfte Elektro-Fach-
kraft ist vorgeschrieben
- nach Veränderung
- nach Ein- oder Umbauten
- nach Reparatur, Pflege und Wartung
- mindestens alle zwölf Monate.
Für die sicherheitstechnische Überprüfung die entsprechenden nationalen
und internationalen Normen und Richtlinien befolgen.
Nähere Informationen für die sicherheitstechnische Überprüfung und Kali-
brierung erhalten Sie bei Ihrer Servicestelle. Diese stellt Ihnen auf Wunsch
die erforderlichen Unterlagen zur Verfügung.
Sicherheitstech-
nische Überprü-
fung
(Fortsetzung)

VI
ud_fr_ls_sv_00910 022007

1
Bestimmungsge-
mäße Verwen-
dung
Das Ladegerät ist je nach Stellung des Wahlschalters ausschließlich zum Laden von
nachfolgend angegebenen Batterietypen bestimmt.
Betriebsart Nass“:
Zum Laden von Batterien mit flüssigem (Pb, Ca, Ca Silber) oder gebundenem Elektrolyt
(GEL, AGM, MF, Vlies), die in Starter- oder Traktionsanwendungen im Einsatz sind.
Betriebsart GEL“:
Zum Laden von Batterien mit flüssigem (Pb, Ca, Ca Silber) oder gebundenem Elektrolyt
(GEL, AGM, MF, Vlies), die in Standby-Anwendungen (z.B. Notstromanlagen) oder bei
Umgebungstemperaturen größer 35° C (95° F) im Einsatz sind.
Wichtig! Das Laden von Trockenbatterien, Primärelementen und nicht wiederaufladba-
ren Batterien ist verboten.
Allgemeines
Sicherheit
VORSICHT! Gefahr von Sachschäden und schlechten Ladeergebnissen bei
falsch eingestellter Betriebsart. Betriebsart immer entsprechend dem zu
ladenden Batterietyp einstellen.
WARNUN ! Gefahr von Personen und Sachschäden durch freiliegende,
rotierende Fahrzeugteile. Bei Arbeiten im Motorraum des Fahrzeuges darauf
achten, dass Hände, Haare, Kleidungsstücke und Ladeleitungen nicht mit
rotierenden Teilen z.B. Keilriemen, Kühlergebläse etc. in Berührung kommen.
Das Gerät ist zur sicheren Handhabung mit folgenden Schutzeinrichtungen ausgestattet:
- Keine Funkenbildung beim Anklemmen an die Batterie durch spannungsfreie
Ladeklemmen
- Schutz vor Verpolung oder Kurzschluss der Ladeklemmen
- Schutz vor thermischer Überlastung des Ladegerätes
- Schutz vor falscher Spannungswahl
- Option Losfahrschutz
HINWEIS! Kein Schutz vor Verpolung bei tiefentladener Batterie. Ist die Batte-
riespannung zu niedrig (kleiner 2,0 V), kann das Ladegerät die angeschlossene
Batterie nicht mehr erkennen. Vor manuellem Start des Ladevorganges auf
richtige Polung der Ladeklemmen achten.
Verwendete
Symbole
Gerät vom Netz trennen
Gerät am Netz anschließen

2
Bedienelemente und Anschlüsse
Bedienelemente
und Anschlüsse

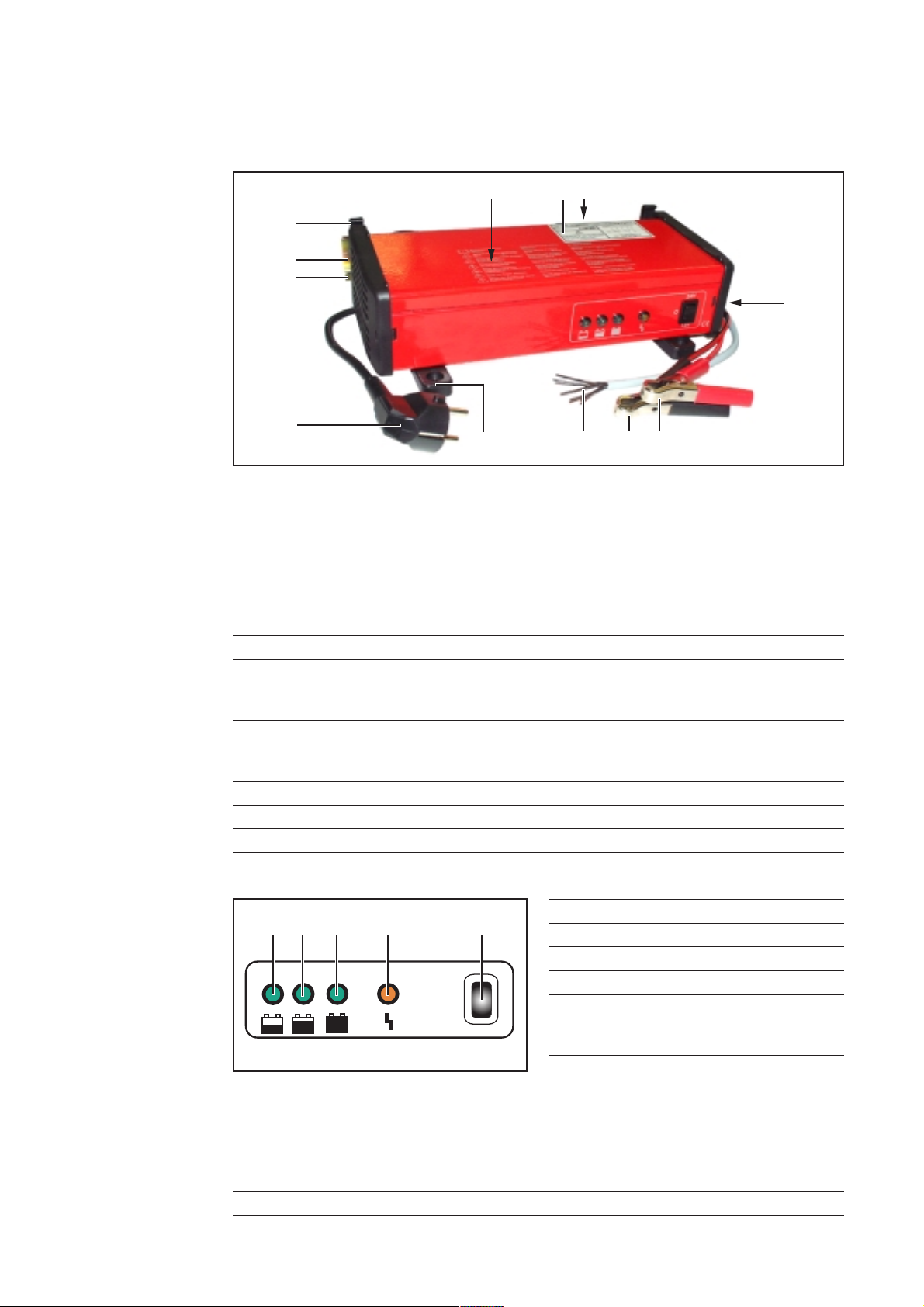

Abb.2 Bedienelemente und Anzeigen
(12)(13) (14) (15) (16)
(1) Netzanschluss
(2) Vorrichtung für Wandhalterung
(3) Option Wandhalterung (42,0200,8891)
mit Hutschiene TS 35 (EN 50022)
(4) Aufnahme Netz- und Ladekabel
zur platzsparenden Unterbringung von Netz- und Ladekabel
(5) Bei Option Losfahrschutz, Aufkleber mit Schaltbild
(6) Option Losfahrschutz
- 1- polig mit Wechselkontakt (4,010,291)
- 2- polig mit Wechselkontakt (4,100,285)
(7) Wahlschalter Betriebsart (im ehäuseinneren)
zur Auswahl der verwendeten Batterietypen Nass“ oder GEL“ und Betriebsart
Fremdstrom-Versorgung / Tiefentladene Batterie laden
(8) Ladeklemme (+) (rot)
(9) Ladeklemme (-) (schwarz)
(10) Steuerleitungen (bei Option Losfahrschutz)
(11) Option Bodenmontage (4,100,314)
(12) Anzeige Batterie laden
(13) Anzeige Finalladen
(14) Anzeige Erhaltungsladen
(15) Anzeige Störung
(16) Taste Stop (Acctiva 12/20, 24-10)
durch Drücken der Taste Stop sind die
Ladeklemmen spannungsfrei
(16) Wahlschalter 12 / O / 24 (nur Acctiva 12/24-20)
12 V zum Laden von 12 V Batterien
O Bereitschaft (Ladeklemmen spannungsfrei)
24 V zum Laden von 24 V Batterien
(17) Warnhinweise am erät
(1)
(2)
(3)
(4)
(5)
(7)
(8)(9)(10)
Abb.1 Bedienelemente und Anschlüsse
(6)
(11)
(17)

3
(3)
(4)(1) (1)
(2)
Option Boden-
montage
Abb.3 Option Bodenmontage
(1) Fuß
(2) Arretierungen
(3) Beilagscheiben
(4) Schraube 2,9 x 13
Option Losfahr-
schutz
Die Option Losfahrschutz kann zur Ansteuerung von Sicherheitseinrichtungen verwendet
werden, welche eine bestimmte Aktion setzen, solange das Ladegerät eingeschaltet ist.
Z.B.: Ein Relais verhindert den Start eines Fahrzeuges, dessen Batterie gerade geladen
wird.
Wichtig! Die Option Losfahrschutz 2-polig mit Wechselkontakt“ darf keinesfalls an zwei
verschiedenen Stromkreisen betrieben werden.
WARNUN ! Gefahr von Personen und Sachschäden durch freiliegende,
rotierende Fahrzeugteile. Bei Arbeiten im Motorraum des Fahrzeuges darauf
achten, dass Hände, Haare, Kleidungsstücke und Ladeleitungen nicht mit
rotierenden Teilen z.B. Keilriemen, Kühlergebläse etc. in Berührung kommen.
Montage und Mindestabstände
1
3
5
4
5
2
> 30mm > 30mm
> 15mm
> 15mm
Ladegerät mit optional erhältlicher Wand
halterung ( utschiene TS 35, EN 50022)
HINWEIS! Bei der Befestigung an der Wand, das Gewicht des Gerätes beach-
ten. Die Befestigung darf nur an einer hierfür geeigneten Wand mittels geeigne-
ten Dübeln und Schrauben erfolgen.
Wichtig! Mindestabstände für die Belüftung einhalten. Für ausreichend Frischluft-Zufuhr
sorgen.
Mindestabstände
Option Wand-
montage

4
Batterie laden
Allgemeines VORSICHT! Gefahr von Sachschäden beim Laden einer defekten Batterie.
Vor Beginn des Ladevorganges sicherstellen, dass die zu ladende Batterie
voll funktionsfähig ist.
Wichtig! Der parallele Betrieb von Verbrauchern (Autoradio,...) ist während des Ladevor-
ganges möglich. Durch den parallelen Betrieb von Verbrauchern kann sich die Ladezeit
verlängern. Ist der entnommene Strom größer als der verfügbare max. Ladestrom kann
die Batterie entleert werden. Darauf achten, dass der entnommene Strom für zusätzliche
Verbraucher kleiner als der max. verfügbare Ladestrom ist (siehe Technische Daten).
Betriebsart
wählen VORSICHT! Gefahr von Sachschäden beim Ändern der Betriebsart während
des Ladebetriebes. Vor dem Ändern der Betriebsart Ladegerät von Netz und
Batterie trennen.
Abb.4 Betriebsart umstellen
(1)
Schalterstellung Mitte - Betriebsart „Nass“
Zum Laden von Batterien mit flüssigem (Pb, Ca, Ca Silber) oder gebundenen
Elektrolyt (GEL, AGM, MF, Vlies), die in Starter- oder Traktionsanwendungen
eingesetzt sind.
Wichtig! Der Wahlschalter Betriebsart
befindet sich ca. 10 mm hinter den Lüf-
tungsschlitzen des rechten Seitenteiles.
Wahlschalter Betriebsart nur mit geeigne-
ten Schraubendreher (D = 2,5 mm oder
kleiner) bedienen.
(1) Wahlschalter Betriebsart
Schalterstellung Oben - Betriebsart „ EL“
Zum Laden von Batterien mit flüssigem (Pb, Ca, Ca Silber) oder gebundenen
Elektrolyt (GEL, AGM, MF, Vlies), die in Standby-Anwendungen (z.B. Notstrom-
anlagen) oder bei Umgebungstemperaturen größer 35° C (95° F) eingesetzt
sind.
Schalterstellung Unten - Fremdstrom-Versorgung / Reaktivierung tiefentladene
Batterien
- Zur Fremdstrom-Versorgung von Verbrauchern
- Zur Reaktivierung tiefentladener Batterien

5
Batterie laden

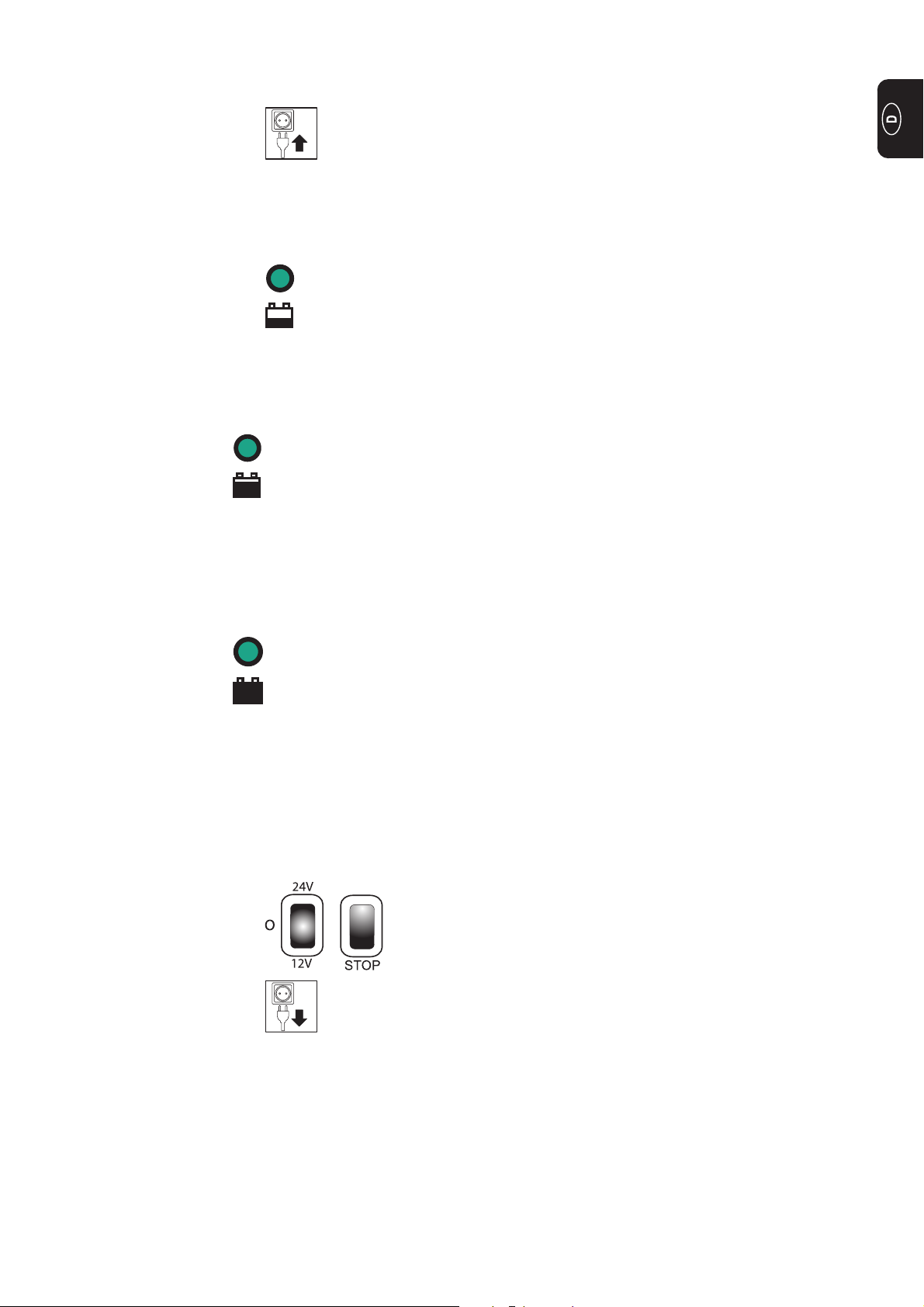

Finalladen Anzeige Finalladen“ leuchtet
Erhaltungsladen Das Gerät wechselt automatisch auf Erhaltungsladen, sobald die Batterie
vollständig geladen ist.
LED-Anzeige leuchtet
6. Ladegerät wechselt auf Finaladen“ wenn die Batterie zu 80 - 85 % geladen ist
7. Die Batterie ist jederzeit einsatzbereit.
LED-Anzeige signalisiert den Ladevorgang
Wichtig! Je nach Batterietype wechselt das Ladegerät nach ca. 6 Stunden automatisch
auf Erhaltungsladen. Um die Batterie vollständig aufzuladen, sollte die Batterie so lange
am Ladegerät angeschlossen bleiben.
Beim Erhaltungsladen wird der Selbstentladung der Batterie entgegengewirkt. Die
Batterie ist ständig einsatzbereit und kann beliebig lange am Ladegerät angeschlossen
bleiben.
2. Motor abstellen, Zündung ausschalten und sämtliche Verbraucher abschalten
3. Ladeklemme (+) mit Pluspol (rot) der Batterie verbinden
4. Ladeklemme (-) mit dem Minuspol (schwarz) der Batterie, oder bei KFZ-Bordnetzen
mit Karosserie (z.B. Motorblock) verbinden.
5. Ladegerät startet den Ladevorgang
Um den Ladevorgang zu starten, wie folgt vorgehen:
Ladevorgang
beenden
Ladevorgang wie folgt beenden:
3. (-) Ladeklemme von der Batterie trennen
4. (+) Ladeklemme von der Batterie trennen
2.
1.
Gerät vom Netz trennen
Gerät am Netz anschließen
1. Je nach Gerätetype: Wahlschalter auf Stellung - O - schalten
oder - STOP - Taste drücken

6
Tiefentladene
Batterien laden

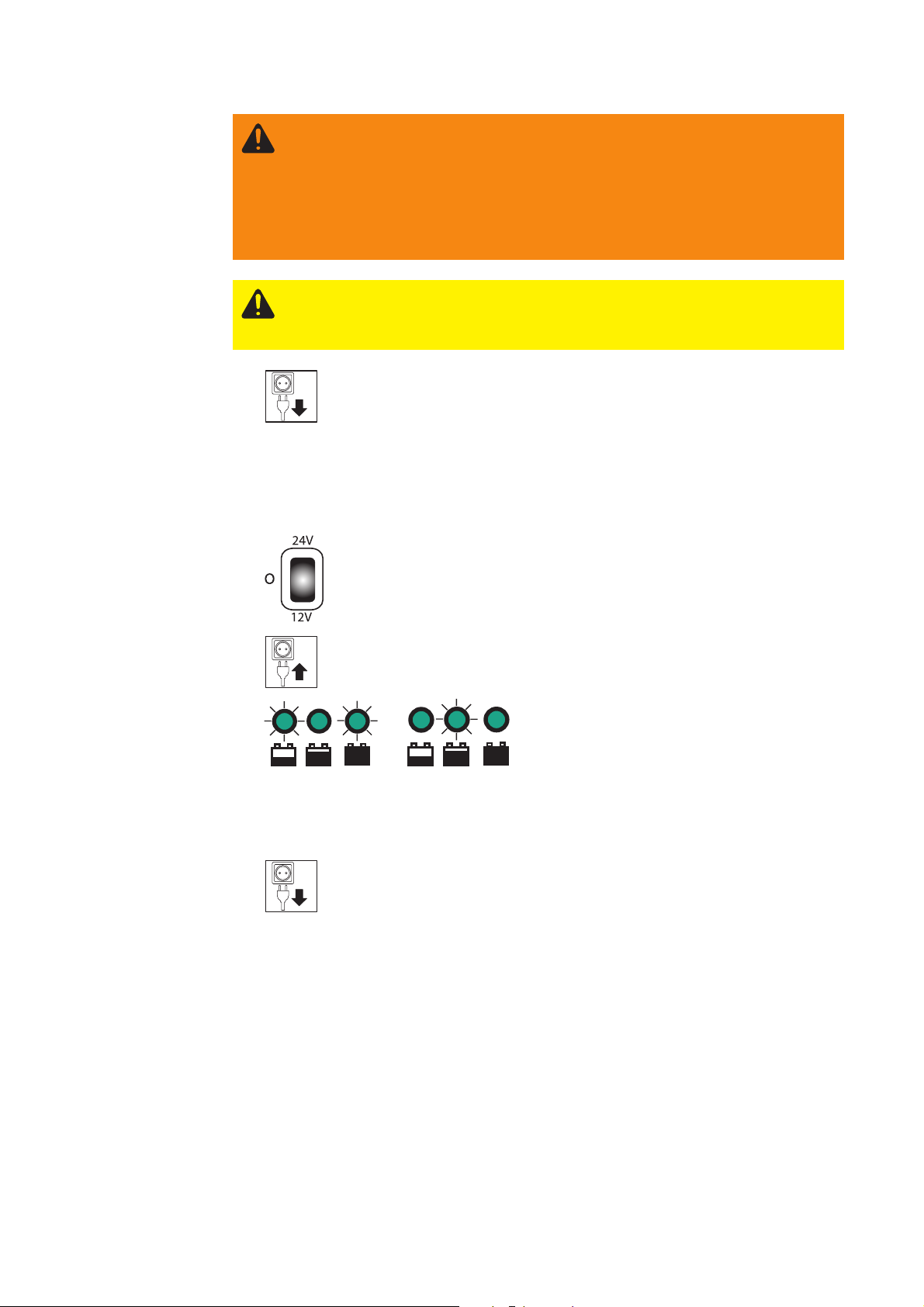

Bei tiefentladenen Batterien (Spannung < 2 V) Ladevorgang wie folgt manuell starten:
WARNUN ! Gefahr von schweren Sachschäden durch
- falsch angeschlossene Ladeklemmen. Der Ladeklemmen-Verpolschutz
ist in der Betriebsart Fremdstrom-Versorgung / Reaktivierung tiefentlade-
ne Batterien“ nicht aktiv.
- falsch eingestellter Batteriespannung.
Ladeklemmen polrichtig anklemmen und auf ordnungsgemäße elektrische
Verbindung mit den KFZ-Polklemmen achten. Batteriespannung beachten.
VORSICHT! Gefahr von Sachschäden beim Laden einer defekten Batterie.
Vor Beginn des Ladevorganges sicherstellen, dass die zu ladende Batterie
voll funktionsfähig ist.
1. Gerät vom Netz trennen
2. Betriebsart Reaktivierung tiefentladene Batterien“ wählen (Schalterstellung Unten)
3. Ladeklemme (+) mit Pluspol (rot) der Batterie verbinden
4. Ladeklemme (-) mit dem Minuspol (schwarz) der Batterie, oder bei KFZ-Bordnetzen
mit Karosserie (z.B. Motorblock) verbinden.
5. Acctiva 12/24-20:
Wahlschalter auf benötigte Spannung schalten
6.
Anzeigen blinken abwechselnd, Batterie wird
reaktiviert
7. Nach 30 - 60 s ist die Batterie im Regelfall wieder reaktiviert und kann der für die
Batterie entsprechenden Betriebsart geladen werden
8. Wahlschalter je nach Gerätetyp auf Stellung - O - schalten oder - STOP - Taste
drücken
10. Betriebsart entsprechend der Batterietype einstellen und Batterie laden
9. Gerät vom Netz trennen

7
Fremdstrom-Versorgung
Fremdstrom-
Versorgung
starten
2. Motor abstellen, Zündung ausschalten, sämtliche Verbraucher abschalten
3. Betriebsart Fremdstrom-Versorgung“ wählen (Schalterstellung Unten)
4. Acctiva 12/24-20: Wahlschalter entsprechend der Batteriespannung einstellen
5. (+) Ladeklemme mit dem Pluskabel des zu versorgenden Systems verbinden
6. (-) Ladeklemme mit dem Minuspol des zu versorgenden Systems oder bei KFZ-
Bordnetzen mit der Karosserie (z.B. Motorblock) verbinden
Allgemeines Die Betriebsart Fremdstrom-Versorgung dient zur Sicherstellung der Stromversorgung
von Verbrauchern beim Austausch der Batterie (Einstellungen wie Uhrzeit, Radiokonfigu-
ration usw. gehen nicht verloren)
8. Polklemmen vorsichtig von der Batterie lösen, das Ladegerät übernimmt die Funkti-
on der Batterie
9. Batterietausch vornehmen
10. Polklemmen polrichtig mit der neuen Batterie verbinden
WARNUN ! Explosionsgefahr durch Kurzschlüsse und Lichtbögen. Vor dem
Herstellen oder Trennen der Verbindung zur Batterie, Ladegerät vom Strom-
netz trennen. Während des Betriebes auf ordnungsgemäße elektrische
Verbindung der Ladeklemmen mit dem zu versorgenden System achten.
1.
7.
Fremdstrom-
Versorgung
beenden
Fremdstrom-Versorgung wie folgt beenden:
1. Wahlschalter je nach Gerätetyp auf Stellung - O - schalten oder - STOP - Taste
drücken
3. (-) Ladeklemme von dem Minuspol des zu versorgenden Systems oder bei KFZ-
Bordnetzen mit der Karosserie (z.B. Motorblock) trennen
4. (+) Ladeklemme von dem Pluskabel des zu versorgenden Systems trennen
2.
Gerät vom Netz trennen
Gerät vom Netz trennen
Um die Fremdstrom-Versorgung zu starten, wie folgt vorgehen:
Anzeigen blinken abwechselnd
VORSICHT! Gefahr von Sachschäden an der Bordelektronik durch falsche
Spannungswahl in der Betriebsart Fremdstrom-Versorgung. Vor Beginn der
Fremdstrom-Versorgung sicherstellen, dass die gewählte Ladespannung mit
der Batteriespannung übereinstimmt. Für Schäden die durch falsche Wahl der
Ladespannung entstehen haftet der Hersteller nicht.

8
Fehlerdiagnose und -behebung
Fehlerdiagnose
und- behebung
Anzeige Störung leuchtet
Ursache: Ladeklemmen verpolt angeschlossen
Behebung: Ladeklemmen polrichtig anschließen
Anzeige Störung blinkt, Acctiva 24-10:
Ursache: Batteriespannung stimmt nicht mit der Ladespannung des Gerätes
überein
Behebung: Batterie und Gerät überprüfen und aufeinander abstimmen
Ursache: Batterie ist tiefentladen (Batteriespannung kleiner 17 V)
Behebung: Batterie reaktivieren (Kapitel Tiefentladene Batterie laden“)
Anzeige Störung blinkt, Acctiva 12/24-20 Wahlschalter auf 24 V:
Ursache: Batteriespannung stimmt nicht mit der gewählten Ladespannung
überein
Behebung: Wahlschalter in richtige Stellung bringen
Ursache: Batterie ist tiefentladen (Batteriespannung kleiner 17 V)
Behebung: Batterie reaktivieren (Kapitel Tiefentladene Batterie laden“)
Anzeige Störung blinkt, Acctiva 12-20:
Ursache: Batteriespannung stimmt nicht mit der Ladespannung des Gerätes
überein
Behebung: Batterie und Gerät überprüfen und aufeinander abstimmen
Anzeige Störung blinkt, Acctiva 12/24-20 Wahlschalter auf 12 V:
Ursache: Batteriespannung stimmt nicht mit der gewählten Ladespannung
überein
Behebung: Wahlschalter in richtige Stellung bringen
Anzeigen leuchten
Ursache: Ladeklemmen nicht an Batterie angeschlossen
Behebung: Anschluss prüfen
Ursache: Ladeleitung defekt oder unterbrochen
Behebung: Ladeleitung überprüfen und gegebenfalls austauschen
Ursache: Batterie ist tiefentladen
Behebung: Batterie reaktivieren (Kapitel Tiefentladene Batterie reaktivieren“)
Ursache: Gerät defekt
Behebung: Autorisierte Fachwerkstätte aufsuchen

9
Anzeigen leuchten nicht
Ursache: Netz nicht vorhanden, Netzstecker nicht eingesteckt oder Netzkabel
defekt
Behebung: Netzleitung überprüfen und gegebenenfalls austauschen
Ursache: Gerät defekt
Behebung: Autorisierte Fachwerkstätte aufsuchen
Fehlerdiagnose
und- behebung
(Fortsetzung)
Acctiva 12 - 20 Acctiva 24 - 10
Netzspannung primär 230 V 230 V
Netzspannungs-Toleranz +/- 15 % +/- 15 %
Netzfrequenz 50/60 Hz 50/60 Hz
Nennleistung 365 W 365 W
Ladespannung [V DC] (Bordspannung) 12 V 24 V
Arithmetischer Ladestrom [A DC] bei 230 V 20 A 10 A
Batterie-Kapazität 44 - 300 Ah 36 - 180 Ah
Ladbare Zellen 6 12
Einschaltdauer 100 % 100 %
Ladekennlinie IUoU IUoU
Schutzart*) IP 31 IP 31
Betriebstemperatur **) -10°C bis +50°C -10°C bis +50°C
14°F bis 122°F 14°F bis 122°F
Lagertemperatur -25°C bis +80°C -25°C bis +80°C
-13°F bis 176°F -13°F bis 176°F
EMV Klasse EN 61000-6-4 EN 61000-6-3
(Klasse A) (Klasse B)
EN 61000-6-2 EN 61000-6-1
EN 61000-3-2 EN 61000-3-2
Gewicht 1750 g 1750 g
3.86 lb. 3.86 lb.
Abmessungen l x b x h 285 x 70 x 142 mm 285 x 70 142 mm
11.2 x 2.8 x 5.6 in. 11.2 x 2.8 x 5.6 in.
Technische Daten
Acctiva 12 - 20 /
Acctiva 24 - 10
Acctiva 12/24 - 20 Acctiva 12/24 - 20
Netzspannung primär 230 V
Netzspannungs-Toleranz +/- 15 %
Netzfrequenz 50/60 Hz
Nennleistung 670 W
Ladespannung [V DC] (Bordspannung) 12 / 24 V
Arithmetischer Ladestrom [A DC] bei 230 V 20 A
Batterie-Kapazität 44 - 300 Ah
Ladbare Zellen 6 / 12

10
Acctiva 12/24 - 20
(Fortsetzung) Acctiva 12/24 - 20
Einschaltdauer 100 %
Ladekennlinie IUoU
Schutzart*) IP 31
Betriebstemperatur **) von -10°C bis +50°C
von 14°F bis 122°F
Lagertemperatur von -25°C bis +80°C
von -13°F bis 176°F
EMV Klasse EN 61000-6-4 (Klasse A)
EN 61000-6-2
EN 61000-3-2
Gewicht 2020 g
4.45 lb.
Abmessungen l x b x h 285 x 70 x 142 mm
11.2 x 2.8 x 5.6 in.
HINWEIS! Nur zur Verwendung in Räumen, Gerät darf nicht Regen oder
Schnee ausgesetzt werden
Aufstellbestimmungen:
- Bauteilspezifikationen Klimaklasse B
- Luftfeuchtigkeit 5 % bis 85 %
*)
**) bei höherer Temperatur kann eine Leistungsminderung auftreten (Derating)
Verwendete Symbole am Gerät
Bedienungsanleitung beachten
Batterie polrichtig anschließen:
(+) rot (-) schwarz
Durch Ladung entsteht Knallgas an der Batterie.
Explosionsgefahr!
Erwärmung des Gerätes ist betriebsbedingt.
Bevor die Ladeleitung von der Batterie getrennt wird,
Ladevorgang unterbrechen.
Öffnen des Gerätes nur durch Elektro-Fachpersonal.
Warnhinweise am
erät
Während des Ladens Flammen und Funken vermeiden.
Während des Ladens für ausreichende Belüftung sorgen.
Batteriesäure ist ätzend.
Zur Verwendung in Räumen.
Nicht dem Regen aussetzen.
