FRO­NIUS Acctiva Easy 1202 User manual

Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
/ Perfect Charging / Perfect Welding / Solar Energy
42,0410,0836 007-04022020
Acctiva Easy 1202, 1204, 1206, 2403
Acctiva Easy 6/12, 12/24
Selectiva 1006, 2003
Selectiva 1002/2003
[
Bedienungsanleitung
Ersatzteilliste
Batterieladesystem
Operating Instructions
Spare parts list
Battery charging system
Instructions de service
Liste des pièces de rechange
Système de chargeur de batteries
Gebruiksaanwijzing
Lijst van reserveonderdelen
Acculaadsysteem
Kullanım kılavuzu
Yedek parça listesi
Akü şarj sistemi
DEENFRNLTR

2

3
DE
Sicherheitsvorschriften
Erklärung Sicher-
heitshinweise GEFAHR!
Bezeichnet eine unmittelbar drohende Gefahr.
► Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge.
WARNUNG!
Bezeichnet eine möglicherweise gefährliche Situation.
► Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge
sein.
VORSICHT!
Bezeichnet eine möglicherweise schädliche Situation.
► Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen sowie
Sachschäden die Folge sein.
HINWEIS!
Bezeichnet die Möglichkeit beeinträchtigter Arbeitsergebnisse und von Schäden an
der Ausrüstung.
WICHTIG!
Bezeichnet Anwendungstipps und andere besonders nützliche Informationen.
Es ist kein Signalwort für eine schädliche oder gefährliche Situation.
Wenn Sie eines der im Kapitel „Sicherheitsvorschriften“ abgebildeten Symbole sehen, ist
erhöhte Achtsamkeit erforderlich.
Allgemeines Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen
Regeln gefertigt. Dennoch drohen bei Fehlbedienung oder Missbrauch Gefahr für
- Leib und Leben des Bedieners oder Dritte,
- das Gerät und andere Sachwerte des Betreibers,
- die effiziente Arbeit mit dem Gerät.
Alle Personen, die mit der Inbetriebnahme, Bedienung, Wartung und Instandhaltung des
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein,
- diese Bedienungsanleitung vollständig lesen und genau befolgen.
Die Bedienungsanleitung ist ständig am Einsatzort des Gerätes aufzubewahren. Ergän-
zend zur Bedienungsanleitung sind die allgemein gültigen sowie die örtlichen Regeln zu
Unfallverhütung und Umweltschutz zu beachten.

4
Alle Sicherheits- und Gefahrenhinweise am Gerät
- in lesbarem Zustand halten
- nicht beschädigen
- nicht entfernen
- nicht abdecken, überkleben oder übermalen.
Die Positionen der Sicherheits- und Gefahrenhinweise am Gerät, entnehmen Sie dem Ka-
pitel „Allgemeine Informationen“ der Bedienungsanleitung Ihres Gerätes.
Störungen, die die Sicherheit beeinträchtigen können, vor dem Einschalten des Gerätes
beseitigen.
Es geht um Ihre Sicherheit!
Bestimmungsge-
mäße Verwen-
dung
Das Gerät ist ausschließlich für den Einsatz im Sinne der bestimmungsgemäßen Verwen-
dung zu benutzen. Eine andere oder darüber hinaus gehende Benutzung gilt als nicht be-
stimmungsgemäß. Für hieraus entstandene Schäden, sowie für mangelhafte oder
fehlerhafte Arbeitsergebnisse haftet der Hersteller nicht.
Zur bestimmungsgemäßen Verwendung gehört auch
- das vollständige Lesen und Befolgen der Bedienungsanleitung und aller Sicherheits-
und Gefahrenhinweise
- die Einhaltung der Inspektions- und Wartungsarbeiten
- die Einhaltung aller Hinweise der Batterie- und Fahrzeughersteller
Die einwandfreie Funktion des Gerätes hängt von der sachgemäßen Handhabung ab. Kei-
nesfalls darf das Gerät beim Hantieren am Kabel gezogen werden.
Umgebungsbe-
dingungen
Betrieb oder Lagerung des Gerätes außerhalb des angegebenen Bereiches gilt als nicht
bestimmungsgemäß. Für hieraus entstandene Schäden haftet der Hersteller nicht.
Netzanschluss Geräte mit hoher Leistung können auf Grund ihrer Stromaufnahme die Energiequalität des
Netzes beeinflussen.
Das kann einige Gerätetypen betreffen in Form von:
- Anschluss-Beschränkungen
- Anforderungen hinsichtlich maximal zulässiger Netzimpedanz *)
- Anforderungen hinsichtlich minimal erforderlicher Kurzschluss-Leistung *)
*) jeweils an der Schnittstelle zum öffentlichen Netz
siehe Technische Daten
In diesem Fall muss sich der Betreiber oder Anwender des Gerätes versichern, ob das Ge-
rät angeschlossen werden darf, gegebenenfalls durch Rücksprache mit dem Energiever-
sorgungs-Unternehmen.
WICHTIG! Auf eine sichere Erdung des Netzanschlusses achten!
Gefahren durch
Netz- und Lade-
strom
Beim Arbeiten mit Ladegeräten setzen Sie sich zahlreichen Gefahren aus, wie z.B.:
- elektrische Gefährdung durch Netz- und Ladestrom
- schädliche elektromagnetische Felder, die für Träger von Herzschrittmachern Le-
bensgefahr bedeuten können

5
DE
Ein elektrischer Schlag kann tödlich sein. Jeder elektrische Schlag ist grundsätzlich le-
bensgefährlich. Um elektrische Schläge während des Betriebes zu vermeiden:
- keine spannungsführenden Teile innerhalb und außerhalb des Gerätes berühren.
- keinesfalls die Batteriepole berühren
- Ladekabel oder Ladeklemmen nicht kurzschließen
Sämtliche Kabel und Leitungen müssen fest, unbeschädigt, isoliert und ausreichend di-
mensioniert sein. Lose Verbindungen, angeschmorte, beschädigte oder unterdimensio-
nierte Kabel und Leitungen sofort von einem autorisierten Fachbetrieb instandsetzen
lassen.
Gefahr durch
Säuren, Gase und
Dämpfe
Batterien enthalten augen- und hautschädigende Säuren. Zudem entstehen beim Laden
von Batterien Gase und Dämpfe, die Gesundheitsschäden verursachen können und die
unter gewissen Umständen hoch explosiv sind.
- Ladegerät ausschließlich in gut belüfteten Räumen verwenden, um das Ansammeln
von explosiven Gasen zu verhindern. Batterieräume gelten nicht als explosionsge-
fährdet, wenn durch natürliche oder technische Lüftung eine Wasserstoff-Konzentra-
tion unter 4 % gewährleistet ist.
- Während des Ladens einen Mindestabstand von 0,5 m (19.69 in.) zwischen Batterie
und Ladegerät einhalten. Mögliche Zündquellen sowie Feuer und offenes Licht von
der Batterie fernhalten
- Die Verbindung zur Batterie (z.B. Ladeklemmen) keinesfalls während des Ladevor-
ganges abklemmen
- Entstehende Gase und Dämpfe keinesfalls einatmen
- Für ausreichend Frischluftzufuhr sorgen.
- Keine Werkzeuge oder elektrisch leitende Metalle auf die Batterie legen, um Kurz-
schlüsse zu vermeiden
- Batteriesäure darf keinesfalls in die Augen, auf Haut oder Kleidung geraten. Schutz-
brillen und geeignete Schutzkleidung tragen. Säurespritzer sofort und gründlich mit
klarem Wasser abspülen, notfalls Arzt aufsuchen.
Allgemeine Hin-
weise zum Um-
gang mit
Batterien
- Batterien vor Schmutz und mechanischer Beschädigung schützen.
- Aufgeladene Batterien in kühlen Räumen lagern. Bei ca. +2 °C (35.6 °F) besteht die
geringste Selbstentladung.
- Nach Angaben des Batterieherstellers oder durch mindestens eine wöchentliche
Sichtprüfung sicherstellen, dass die Batterie bis zur max. Markierung mit Säure (Elek-
trolyt) gefüllt ist.
- Betrieb des Gerätes nicht starten oder sofort stoppen und Batterie von autorisierter
Fachwerkstätte überprüfen lassen bei:
- ungleichmäßigem Säurestand oder hohem Wasserverbrauch in einzelnen Zellen,
hervorgerufen durch einen möglichen Defekt.
- unzulässiger Erwärmung der Batterie über 55 °C (131 °F).
Selbst- und Per-
sonenschutz
Personen, vor allem Kinder, während des Betriebes vom Gerät und vom Arbeitsbereich
fernhalten. Befinden sich dennoch Personen in der Nähe
- diese über alle Gefahren (gesundheitsschädliche Säuren und Gase, Gefährdung
durch Netz- und Ladestrom, ...) unterrichten,
- geeignete Schutzmittel zur Verfügung stellen.
Vor Verlassen des Arbeitsbereiches sicherstellen, dass auch in Abwesenheit keine Perso-
nen- oder Sachschäden auftreten können.

6
Sicherheitsmaß-
nahmen im Nor-
malbetrieb
- Geräte mit Schutzleiter nur an einem Netz mit Schutzleiter und einer Steckdose mit
Schutzleiter-Kontakt betreiben. Wird das Gerät an einem Netz ohne Schutzleiter oder
an einer Steckdose ohne Schutzleiterkontakt betrieben, gilt dies als grob fahrlässig.
Für hieraus entstandene Schäden haftet der Hersteller nicht.
- Das Gerät nur gemäß der am Leistungsschild angegebenen Schutzart betreiben.
- Das Gerät keinesfalls in Betrieb nehmen, wenn es Beschädigungen aufweist.
- Sicherstellen, dass die Kühlluft ungehindert durch die Luftschlitze am Gerät ein- und
austreten kann.
- Netz- und Gerätezuleitung regelmäßig von einer Elektro-Fachkraft auf Funktionstüch-
tigkeit des Schutzleiters überprüfen lassen.
- Nicht voll funktionstüchtige Sicherheitseinrichtungen und Bauteile in nicht einwand-
freiem Zustand vor dem Einschalten des Gerätes von einem autorisierten Fachbetrieb
instandsetzen lassen.
- Schutzeinrichtungen niemals umgehen oder außer Betrieb setzen.
- Nach dem Einbau ist ein frei zugänglicher Netzstecker erforderlich.
EMV Geräte-Klas-
sifizierungen
Geräte der Emissionsklasse A:
- sind nur für den Gebrauch in Industriegebieten vorgesehen
- können in anderen Gebieten leitungsgebundene und gestrahlte Störungen verursa-
chen.
Geräte der Emissionsklasse B:
- erfüllen die Emissionsanforderungen für Wohn- und Industriegebiete. Dies gilt auch
für Wohngebiete, in denen die Energieversorgung aus dem öffentlichen Niederspan-
nungsnetz erfolgt.
EMV Geräte-Klassifizierung gemäß Leistungsschild oder technischen Daten.
EMV-Maßnahmen In besonderen Fällen können trotz Einhaltung der genormten Emissions-Grenzwerte Be-
einflussungen für das vorgesehene Anwendungsgebiet auftreten (z.B. wenn empfindliche
Geräte am Aufstellungsort sind oder wenn der Aufstellungsort in der Nähe von Radio- oder
Fernsehempfängern ist).
In diesem Fall ist der Betreiber verpflichtet, angemessene Maßnahmen für die Störungs-
behebung zu ergreifen.
Datensicherheit Für die Datensicherung von Änderungen gegenüber den Werkseinstellungen ist der An-
wender verantwortlich. Im Falle gelöschter persönlicher Einstellungen haftet der Hersteller
nicht.
Wartung und In-
standsetzung
Das Gerät benötigt unter normalen Betriebsbedingungen nur ein Minimum an Pflege und
Wartung. Das Beachten einiger Punkte ist jedoch unerlässlich, um es über Jahre hinweg
einsatzbereit zu halten.
- Vor jeder Inbetriebnahme Netzstecker und Netzkabel sowie Ladeleitungen und Lade-
klemmen auf Beschädigung prüfen.
- Bei Verschmutzung Gehäuseoberfläche des Gerätes mit weichem Tuch und aus-
schließlich mit lösungsmittelfreien Reinigungsmitteln reinigen
Reparatur- und Instandsetzungsarbeiten dürfen ausschließlich durch einen autorisierten
Fachbetrieb erfolgen. Nur Original-Ersatz- und Verschleißteile verwenden (gilt auch für
Normteile). Bei fremdbezogenen Teilen ist nicht gewährleistet, dass diese beanspruchngs-
und sicherheitsgerecht konstruiert und gefertigt sind.

7
DE
Ohne Genehmigung des Herstellers keine Veränderungen, Ein- oder Umbauten am Gerät
vornehmen.
Die Entsorgung nur gemäß den geltenden nationalen und regionalen Bestimmungen
durchführen.
Gewährleistung
und Haftung
Die Gewährleistungszeit für das Gerät beträgt 2 Jahre ab Rechnungsdatum.
Der Hersteller übernimmt jedoch keine Gewährleistung, wenn der Schaden auf eine oder
mehrere der folgenden Ursachen zurückzuführen sind:
- Nicht bestimmungsgemäße Verwendung des Gerätes
- Unsachgemäßes Montieren und Bedienen
- Betreiben des Gerätes bei defekten Schutzeinrichtungen
- Nichtbeachten der Hinweise in der Bedienungsanleitung
- Eigenmächtige Veränderungen am Gerät
- Katastrophenfälle durch Fremdkörpereinwirkung und höhere Gewalt
Sicherheitstech-
nische Überprü-
fung
Der Hersteller empfiehlt, mindestens alle 12 Monate eine sicherheitstechnische Überprü-
fung am Gerät durchführen zu lassen.
Eine sicherheitstechnische Überprüfung durch eine geprüfte Elektro-Fachkraft wird emp-
fohlen
- nach Veränderung
- nach Ein- oder Umbauten
- nach Reparatur, Pflege und Wartung
- mindestens alle zwölf Monate.
Für die sicherheitstechnische Überprüfung die entsprechenden nationalen und internatio-
nalen Normen und Richtlinien befolgen.
Nähere Informationen für die sicherheitstechnische Überprüfung erhalten Sie bei Ihrer
Servicestelle. Diese stellt Ihnen auf Wunsch die erforderlichen Unterlagen zur Verfügung.
Entsorgung Werfen Sie dieses Gerät nicht in den Hausmüll! Gemäß Europäischer Richtlinie über Elek-
tro- und Elektronik-Altgeräte und Umsetzung in nationales Recht, müssen verbrauchte
Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zu-
geführt werden. Stellen Sie sicher, dass Sie Ihr gebrauchtes Gerät bei Ihrem Händler zu-
rückgeben oder holen Sie Informationen über ein lokales, autorisiertes Sammel- und
Entsorgungssystem ein. Ein Ignorieren dieser EU-Direktive kann zu potentiellen Auswir-
kungen auf die Umwelt und Ihre Gesundheit führen!
Sicherheitskenn-
zeichnung
Geräte mit CE-Kennzeichnung erfüllen die grundlegenden Anforderungen der Nieder-
spannungs- und Elektromagnetischen Verträglichkeits-Richtlinie.
Mit EAC-Prüfzeichen gekennzeichnete Geräte erfüllen die Anforderungen der relevanten
Normen für Russland, Weißrussland, Kasachstan, Armenien und Kirgisistan.
Urheberrecht Das Urheberrecht an dieser Bedienungsanleitung verbleibt beim Hersteller.
Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderungen
vorbehalten. Der Inhalt der Bedienungsanleitung begründet keinerlei Ansprüche seitens
des Käufers. Für Verbesserungsvorschläge und Hinweise auf Fehler in der Bedienungs-
anleitung sind wir dankbar.

8
Bedienung
Einleitung Wir danken Ihnen für Ihr entgegengebrachtes Vertrauen und gratulieren Ihnen zu Ihrem
technisch hochwertigen Fronius Produkt. Die vorliegende Anleitung hilft Ihnen, sich mit
diesem vertraut zu machen. Indem Sie die Anleitung sorgfältig lesen, lernen Sie die viel-
fältigen Möglichkeiten Ihres Fronius Produktes kennen. Nur so können Sie seine Vorteile
bestmöglich nutzen.
Bitte beachten Sie auch die Sicherheitsvorschriften und sorgen Sie so für mehr Sicherheit
am Einsatzort des Produktes. Sorgfältiger Umgang mit Ihrem Produkt unterstützt dessen
langlebige Qualität und Zuverlässigkeit. Das sind wesentliche Voraussetzungen für her-
vorragende Ergebnisse.
Bedienelemente
und Anschlüsse HINWEIS!
Gefahr bei falsch eingestelltem Wahlschalter.
Sachschäden und schlechte Arbeitsergebnisse können die Folge sein.
► Wahlschalter entsprechend verwendetem Batterietyp oder Batteriespannung einstel-
len.
Einstellen des
Wahlschalters
Ist der Wahlschalter bei Ihrer Geräteausführung vorhanden, kann dieser mit unterschied-
lichen Funktionen (siehe Leistungsschild) belegt sein.
Mit allen Gerätetypen können Blei-Säure Batterien mit flüssigem (Blei, Ca, Ca Silber) oder
gebundenem (AGM, Gel, MF, Vlies) Elektrolyt geladen werden.
schwenkbarer Netzstecker (0° , 45° , 90°)
LC-Display
Wahlschalter (je nach Gerätetype)
Anschlußbuchse für Ladekabel
Acctiva Easy 6/12
Einstellung der Batteriespannung:
Schalterstellung A: 12 Volt
Schalterstellung B: 6 Volt
Acctiva Easy 12/24, Selectiva 1002/2003
Einstellung der Batteriespannung:
Schalterstellung A: 24 Volt
Schalterstellung B: 12 Volt
000000000000004,010,XXX,XXX
00007432420000
ACCTIVA EASY 6/12
230V / 50-60Hz 24W 6/12V = 3 / 2Aarith Out:
Art. Nr.:
In:
Chr. Nr.:
AB
6V12V
Always stop charging before you disconnect the charging cable!
Toujours arrêter la charge avant de débrancher le câble de charge!
IP 30
000000000000004,010,XXX,XXX
00007432420000
ACCTIVA EASY 12/24
230V / 50-60Hz 43W 12/24V = 3/1,8Aarith Out:
Art. Nr.:
In:
Chr. Nr.:
AB
12V
24V
Always stop charging before you disconnect the charging cable!
Toujours arrêter la charge avant de débrancher le câble de charge!
IP 30

9
DE
HINWEIS!
Gefahr bei falscher Einstellung des Wahlschalters.
Eine falsche Einstellung des Wahlschalters kann folgende Auswirkungen haben:
Gerät zeigt falsche Testergebnisse an.
Gerät schaltet auf Störung.
Batterie wird nicht vollständig geladen.
Bordnetz wird beschädigt (z.B. bei Stützbetrieb).
► Wahlschalter immer in die richtige Position stellen.
HINWEIS!
Gefahr beim Laden von Trockenbatterien (Primärelementen).
Sachschäden können die Folge sein.
► Das Laden von Trockenbatterien (Primärelementen) ist verboten.
Verbindung zur
Batterie herstel-
len / trennen
WARNUNG!
Gefahr beim Herstellen oder Trennen der Verbindung zur Batterie, während das La-
degerät mit dem Stromnetz verbunden ist.
Schwerwiegende Personen- und Sachschäden infolge von Explosionsgefahr durch Kurz-
schlüsse und Lichtbögen können die Folge sein.
► Vor dem Herstellen oder Trennen der Verbindung zur Batterie, Ladegerät vom Strom-
netz trennen.
► Während des Betriebes auf ordnungsgemäße elektrische Verbindung der Ladeklem-
men mit den Batteriepolen achten.
Zum Herstellen der Verbindung wie folgt vergehen:
Gerät vom Stromnetz trennen
Ladekabel an der Anschlussbuchse des Gerätes anstecken
Ladeklemme (+) mit Pluspol (rot) der Batterie verbinden
Ladeklemme (-) mit dem Minuspol (schwarz) der Batterie, bzw. bei KFZ-Bordnetzen
mit Karosserie (z.B. Motorblock) verbinden.
Acctiva Easy 1202, 1204, 1206, 2403
Einstellung der Ladekennlinie:
Schalterstellung A: Zum Laden von allen Blei-Säure Starter-
Batterien
Schalterstellung B: Bei stationäre Batterien in Standby-Anwen-
dungen (z.B.: Notstrom-Anlagen) oder bei Umgebungstempe-
raturen von größer 35 °C immer mit Schalterstellung B laden!
Selectiva 1006, 2003
Einstellung der Ladekennlinie:
Schalterstellung A: Zum Laden von allen Blei-Säure Traktions-
Batterien
Schalterstellung B: Bei stationäre Batterien in Standby-Anwen-
dungen (z.B.: Notstrom-Anlagen) oder bei Umgebungstempe-
raturen von größer 35 °C immer mit Schalterstellung B laden!
ACCTIVA EASY 1206
110-230V / 50-60Hz 48W 12V = 2,5 - 4Aarith Out:
Art. Nr.:
In:
Chr. Nr.:
AB
Always stop charging before you disconnect the charging cable!
Toujours arrêter la charge avant de débrancher le câble de charge!
IP 30
00007432420000
4,010,XXX,XXX 00000000000000
SELECTIVA 1006
110-230V / 50-60Hz 48W 12V = 2,5 - 4Aarith Out:
Art. Nr.:
In:
Chr. Nr.:
Always stop charging before you disconnect the charging cable!
Toujours arrêter la charge avant de débrancher le câble de charge!
IP 30
4,010,XXX,XXX 00000000000000
00007432420000
1
2
3
4

10
WARNUNG!
Gefahr beim Trennen der Verbindung zur Batterie in der falschen Reihenfolge.
Schwerwiegende Personen- und Sachschäden infolge von Explosionsgefahr durch Kurz-
schlüsse und Lichtbögen können die Folge sein.
► Zum Trennen der Verbindung unbedingt die umgekehrte Reihenfolge einhalten, um
Kurzschlüsse und Lichtbögen zu vermeiden.
Beim Anschließen des Ladekabels mittels Bordstecker/Systemstecker entfallen die Schrit-
te 3 und 4. Ladekabel stattdessen an einer geeigneten Bordsteckdose/Systemsteckdose
anstecken.

11
DE
Test- und Lade-
möglichkeiten (*
nur bei Gerätety-
pen Acctiva Easy)
Je nach Fahrzeughersteller kann die Versorgung der Bordsteckdose auf unterschiedliche
Weise erfolgen. Vor Test- oder Ladebeginn Angaben des Fahrzeugherstellers beachten.
+ empfohlen o möglich - nicht möglich
WICHTIG!
Die besten Ergebnisse lassen sich durch direkten Anschluss des Gerätes an der
Batterie erzielen.
Direkt an der
Batterie
Bordsteckdo-
se
Bordsteckdo-
se beim Star-
ten
weggeschal-
tet
Bordsteckdo-
se über Zün-
dung
geschaltet
Bordsteckdo-
se über Zün-
dung
geschaltet.
Beim Starten
weggeschal-
tet
Ruhespan-
nung + + + 0 0
Startfähig-
keit‘ +0-0-
Generator + + + 0 0
Laden + + + - -

12
Testbetrieb
Allgemeines Das Gerät während des Testbetriebes nicht am Stromnetz anschließen. Die Versorgung
des Gerätes erfolgt bei allen Tests durch die zu testende Batterie.
WARNUNG!
Gefahr durch freiliegende, rotierende Fahrzeugteile.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
► Bei Arbeiten im Motorraum des Fahrzeuges darauf achten, dass Hände, Haare, Klei-
dungsstücke und Ladeleitungen nicht mit rotierenden Teilen, wie z.B. Keilriemen, Küh-
lergebläse etc., in Berührung kommen.
Nachdem das Gerät mit der Batterie verbunden ist, laufen automatisch folgende Test-pha-
sen hintereinander ab:
- Ruhespannung der Batterie testen
- Startfähigkeit der Batterie testen ( nur bei Geräten für KFZ-Anwendungen)
- Generator bzw. „Lichtmaschine“ testen ( nur bei Geräten für KFZ-Anwendungen)
Zu beachten:
Sämtliche Testergebnisse aus dem Batterie- und Generatortest sind unverbindlich und
können von den tatsächlichen Werten abweichen.
Das Gerät prüft das Gesamtsystem, daher sind die Ergebnisse ausschließlich als Empfeh-
lung zu erachten.
Ruhespannung
der Batterie tes-
ten
Das Gerät misst die Ruhespannung der Batterie. Von Ruhespannung spricht man dann,
wenn die Batterie für mindestens 2 h nicht belastet wurde.
Motor abstellen, Zündung ausschalten, sämtliche Verbraucher abschalten
Verbindung zur Batterie herstellen
Am Display sind alle Anzeigeelemente aktiviert. Je nach Gerätetype werden die jewei-
lige(n) Spannung(en) bzw. das Symbol für die Batterietype angezeigt.
Gerät misst Ruhespannung der Batterie
Gerät zeigt Ruhespannung der Batterie für 15 Sekunden an
1
2
3
4
5
Batterie betriebsbereit Batterie laden
100% 80% 50% 20% 0%

13
DE

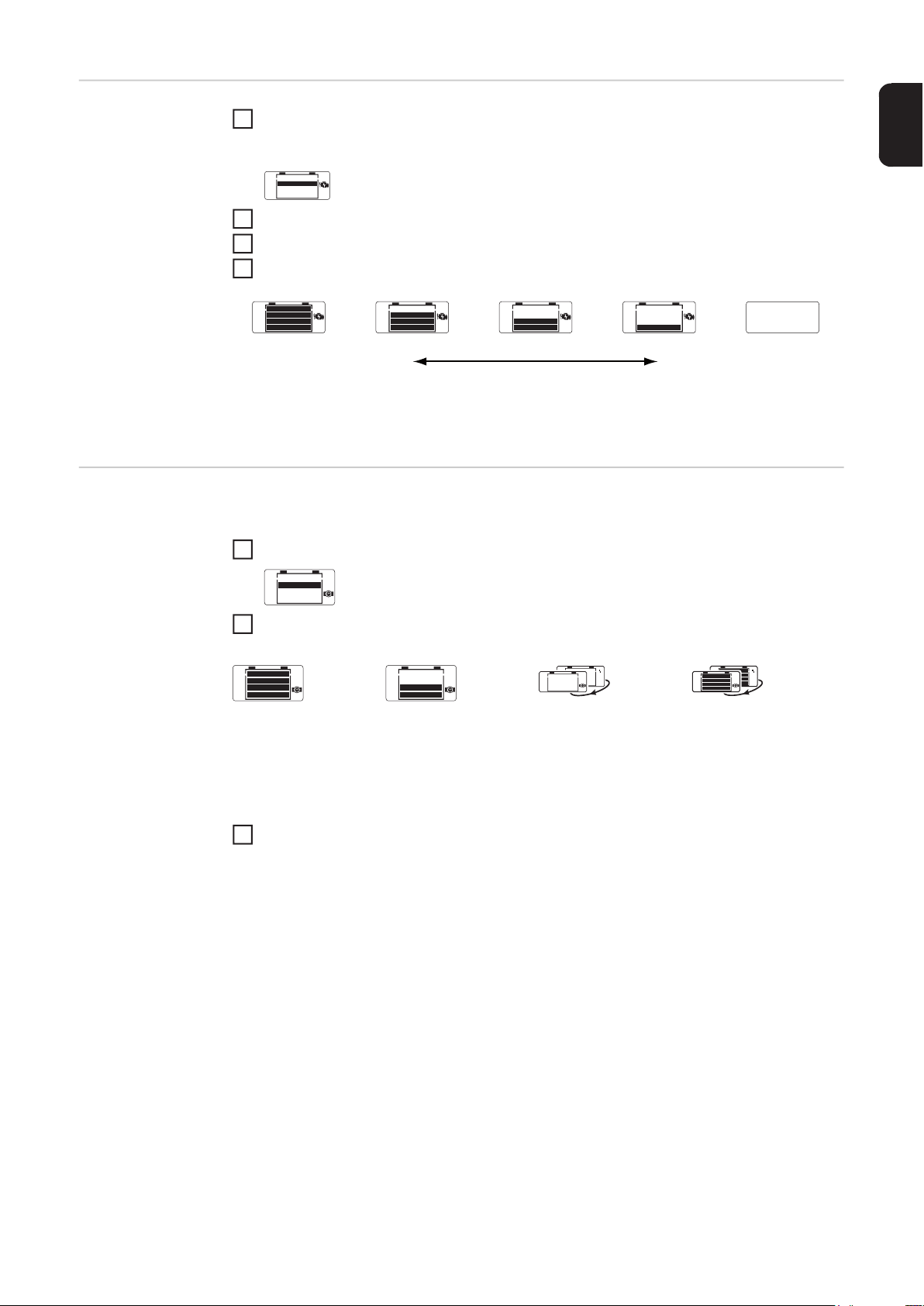

Startfähigkeit der
Batterie testen
(nur bei Gerätety-
pen Acctiva Easy)
Gerät wechselt nach dem Ruhespannungs-Test automatisch in den Startfähigkeits-
Test und wartet auf den Startvorgang
Motor starten
Gerät überprüft das Spannungsverhalten der Batterie während des Startvorganges
Gerät zeigt Startfähigkeit der Batterie für 15 Sekunden an
Erfolgt nach 30 Sekunden kein Startvorgang, wechselt das Gerät automatisch in den Ge-
neratortest. Ist kein Startvorgang möglich, Batterie laden bzw. überprüfen lassen.
Generator testen
(nur bei Gerätety-
pen Acctiva Easy)
Das Gerät überprüft bei laufendem Motor, mit welcher Spannung der Generator („Lichtma-
schine“) die Batterie versorgt.
Generator-Test läuft. Motor ca. 30 Sekunden mit 1500-2000 U/min laufen lassen
Gerät zeigt das Ergebnis des Generator-Tests an.
Zum Beenden des Testbetriebes Verbindung zur Batterie trennen bzw. Gerät am
Stromnetz anschließen, um mit dem Ladevorgang zu beginnen.
6
7
8
9
sehr gutes Startverhalten schlechtes Startverhalten
1
Generatorspannung
O.K.
Generatorspannung
O.K. Mögliche Prob-
leme bei Kurzstre-
ckenfahrten bzw. im
Winter
Generatorspannung
zu niedrig. Generator
in Fachwerkstätte
prüfen lassen
Generatorspannung
zu hoch. Generator
in Fachwerkstätte
prüfen lassen
2
3

14

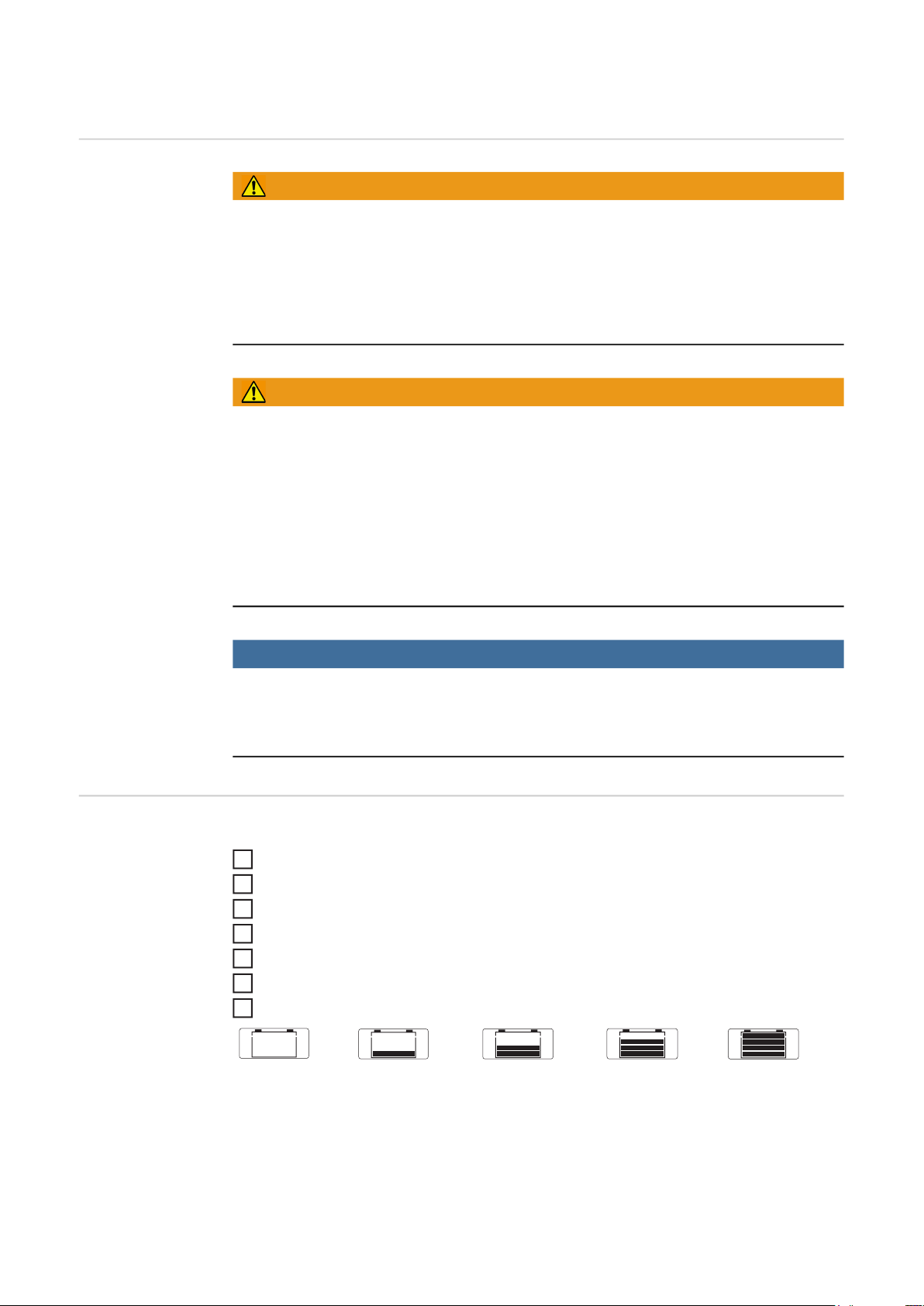

Ladebetrieb
Allgemeines WARNUNG!
Gefahr beim Herstellen oder Trennen der Verbindung zur Batterie, während das La-
degerät mit dem Stromnetz verbunden ist.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
► Vor dem Herstellen oder Trennen der Verbindung zur Batterie, Ladegerät vom Strom-
netz trennen.
► Während des Betriebes auf ordnungsgemäße elektrische Verbindung der Ladeklem-
men mit den Batteriepolen achten.
WARNUNG!
Gefahr einer nicht überwachten Batterie.
Schwerwiegende Personen- und Sachschäden können die Folge sein, insbesondere auf-
grund von Kurzschlüssen, Lichtbögen und Knallgasexplosion.
► Nach Angaben des Batterieherstellers oder durch mindestens eine wöchentliche
Sichtprüfung sicherstellen, dass die Batterie bis zur max. Markierung mit Säure gefüllt
ist.
► Betrieb des Gerätes nicht starten oder sofort stoppen und Batterie von autorisierter
Fachwerkstätte überprüfen lassen, bei:
ungleichmäßigem Säurestand oder hohem Wasserverbrauch in einzelnen Zellen,
unzulässiger Erwärmung der Batterie über 55 °C (131 °F).
HINWEIS!
Gefahr beim Laden einer defekten Batterie.
Sachschäden können die Folge sein.
► Vor Beginn des Ladevorganges sicherstellen, dass die zu ladende Batterie voll funkti-
onsfähig ist.
Batterie laden Um den Ladevorgang zu starten, wie folgt vorgehen:
Motor abstellen, Zündung ausschalten, sämtliche Verbraucher abschalten.
Wahlschalter in richtige Position bringen (siehe Kapitel „Einstellen des Wahlschalters)
Verbindung zur Batterie herstellen
Gerät zeigt Ruhespannung der Batterie an
Gerät am Stromnetz anschließen
Gerät startet den Ladevorgang
Gerät zeigt den aktuellen Ladezustand durch laufende Balken
1
2
3
4
5
6
7
100%80%
50%20%
0%

15
DE
Erhaltungsladung WARNUNG!
Gefahr einer nicht überwachten Batterie während des Erhaltungsladens.
Schwerwiegende Personen- und Sachschäden können die Folge sein, insbesondere auf-
grund von Kurzschlüssen, Lichtbögen und Knallgasexplosion.
► Nach Angaben des Batterieherstellers oder durch mindestens eine wöchentliche
Sichtprüfung sicherstellen, dass die Batterie bis zur max. Markierung mit Säure gefüllt
ist.
► Betrieb des Gerätes nicht starten oder sofort stoppen und Batterie von autorisierter
Fachwerkstätte überprüfen lassen, bei:
ungleichmäßigem Säurestand oder hohem Wasserverbrauch in einzelnen Zellen,
unzulässiger Erwärmung der Batterie über 55 °C (131 °F).
Das Gerät wechselt automatisch auf Erhaltungsladung, sobald die Batterie vollständig ge-
laden ist. Das Symbol für eine vollständig geladene Batterie (4 Balken) wird dauernd an-
gezeigt.
Das Ladegerät kann dadurch dauerhaft an der Batterie angeschlossen bleiben, ohne die
Batterie zu überladen und ohne zusätzliche Stromkosten zu verursachen.
Tiefentladene
Batterie laden
Erscheint im Testbetrieb keine Anzeige am Display des Gerätes, ist die Batterie tiefentla-
den. Das Gerät lädt tiefentladene Batterien durch schonende Stromimpulse über einen
längeren Zeitraum. Vor Beginn des Ladevorganges Batterie vom Bordnetz bzw. von Ver-
brauchern trennen.
HINWEIS!
Gefahr einer vorzeitig an das Bordnetz angeschlossenen Batterie.
Funktionsbeeinträchtigungen des Bordnetzes können die Folge sein.
► Die Batterie frühestens wieder an das Bordnetz anschließen, wenn:
► Der Ladevorgang mindestens 1 Stunde gedauert hat.
► Ein Ladezustand von mindestens 50 % (2 Balken) erreicht ist.
Pufferladung (nur
bei Geräteypen
Acctiva Easy)
Bei der Pufferladung ist der Betrieb von Verbrauchern (z.B. Autoradio) während des Lade-
vorganges möglich. Es ist zu beachten, dass
- der entnommene Strom über längere Zeit kleiner als der Ladestrom ist
- sich die Ladedauer verlängert und sich dadurch möglicherweise die Sicherheitsab-
schaltung aktiviert.

16
Stützbetrieb (nur
bei Gerätetypen
Acctiva Easy)
Während eines Batteriewechsels versorgt das Gerät die Bordelektronik des Fahrzeuges.
Gespeicherte Daten (z.B. Code des Autoradios, Sitzeinstellungen, etc.) bleiben erhalten.
Um das Gerät im Stützbetrieb zu betreiben, wie folgt vorgehen:
Motor abstellen, Zündung ausschalten, sämtliche Verbraucher abschalten
Eine Lampe der Innenbeleuchtung einschalten (ca. 2-15 W)
Wahlschalter in richtige Position bringen
Ladeleitung polrichtig an den Fahrzeug-Polklemmen anschließen
Gerät am Stromnetz anschließen
WARNUNG!
Gefahr einander berührender Polklemmen beim nächsten Arbeitsschritt.
Schwerwiegende Personen- und Sachschäden infolge von Explosionsgefahr durch Kurz-
schlüsse und Lichtbögen können die Folge sein.
► Beim Lösen der Fahrzeug-Polklemmen darauf achten, dass einander die Fahrzeug-
Polklemmen beim nächsten Arbeitsschritt nicht berühren.
Fahrzeug-Polklemmen vorsichtig von den Batteriepolen lösen
Gerät übernimmt die Versorgung der Bordelektronik
Batterie tauschen
Fahrzeug-Polklemmen polrichtig mit den Polen der neuen Batterie verbinden
Gerät vom Stromnetz trennen
Ladeleitung von den Fahrzeug-Polklemmen lösen
1
2
3
4
5
6
7
8
9
10
11

17
DE
Fehlerdiagnose und -behebung
Allgemeine Feh-
ler
Fehler während
des Testbetriebes
Vor dem Ruhespannungstest erscheint keine Anzeige im Display
Nach dem Herstellen der Batterieverbindung sind nicht alle Anzeigeelemente aktiviert
Ursache: Batterie ist leer bzw. tiefentladen
Behebung: Tiefentladene Batterie aufladen
Ursache: Ladeleitungen verpolt
Behebung: Batterie polrichtig anschließen
Überspringen der Anzeige Startfähigkeit
Gerät wechselt nach dem Ruhespannungstest unmittelbar in den Generatortest
Ursache: sehr gute Batterie, optimale Startfähigkeit
Behebung: System in sehr gutem Zustand. Keine Behebung erforderlich
Fehler während
des Ladebetrie-
bes
Gerät schaltet während des Ladevorganges ab
Ursache: Hohe Umgebungstemperatur. Gerät überhitzt.
Behebung: Gerät abkühlen lassen. Der Ladevorgang wird automatisch fortgesetzt, so-
bald das Gerät abgekühlt ist
nebenstehende Symbole werden abwechselnd angezeigt
Ursache:
Behebung:
Ladeleitungen verpolt
Batterie polrichtig anschließen
nebenstehende Symbole werden abwechselnd angezeigt
Ursache:
Behebung:
Verbindung zur Batterie unterbrochen bzw. Kontaktfehler
Ladeleitungen, Kontakte und Batteriepole prüfen
nebenstehende Symbole werden abwechselnd angezeigt
Ursache:
Behebung:
Kurzschluss der Ladeleitungen
Ladeleitungen, Kontakte und Batteriepole auf Kurzschluss prüfen

18
Sicherheitsab-
schaltung
Wenn die Batterie einen vorgegebenen Spannungswert innerhalb einer gewissen Zeit
nicht erreicht, schaltet das Gerät ab. Die Zeit bis zur Sicherheitsabschaltung ist im Kapitel
„Technische Daten“ zu finden.
Vorgehensweise nach erfolgter Sicherheitsabschaltung:
Gerät vom Stromnetz trennen
Verbindung zur Batterie trennen
Ursache für Sicherheitsabschaltung feststellen
Fehler beheben und ggf. Ladevorgang erneut starten
Symbole am Leis-
tungsschild
Zusätzlich zur Sicherheitskennzeichnung befinden sich folgende Symbole am Leistungs-
schild
nebenstehende Symbole werden abwechselnd angezeigt
Ursache:
Behebung:
Batterie zu groß
Ladevorgang erneut starten
Ursache:
Behebung:
aktivierte Nebenverbraucher entnehmen zuviel Strom
Nebenverbraucher abschalten und Ladevorgang erneut starten
Ursache
:
Behebung:
Batterie defekt (z.B. Zellenkurzschluss, Gasgeruch, unterschiedliche Zel-
lentemperatur, Deformation des Gehäuses, unterschiedlicher Flüssigkeits-
stand oder Flüssigkeitsaustritt, etc.)
Batterie überprüfen lassen. Ladevorgang keinesfalls fortsetzen
Ursache:
Behebung:
Falsche Einstellung des Wahlschalters
Einstellung des Wahlschalters korrigieren und Ladevorgang erneut starten
Ursache:
Behebung:
Falsche Gerätetype für diese Anwendung
Batterie und Gerät überprüfen lassen und aufeinander abstimmen
1
2
3
4
Vor dem Laden Bedienungsanleitung lesen.
Während des Ladens Flammen und Funken vermeiden.
Achtung! Während des Ladens entstehen explosive Gase.
Batteriesäure ist ätzend.
Zur Verwendung in Räumen. Nicht dem Regen aussetzen.
Während des Ladens für ausreichend Belüftung sorgen.

19
DE
Technische Daten
*) Effektivstrom entspricht den Angaben bei herkömmlichen Batterieladegeräten
**) WICHTIG! Nur zur Verwendung in Räumen, Gerät darf nicht Regen oder Schnee aus-
gesetzt werden.
***) bei höherer Temperatur kann eine Leistungsminderung auftreten (Derating).
Die Funktion des Gerätes ist geprüft bei einer Luftfeuchtigkeit von 5-85% Bauteilspezifika-
tion: Klimaklasse B
Acctiva Easy 1202 1204 1206 2403 6/12 12/24
Selectiva 1006 2003 / 1002/2003
Netzspannung [V AC] 100-240 V 100-240 V 100-240 V 240 V 240 V
Netzspannungstoleranz +/-15 % +/-15 % +/-15 % +/-15 % +/-15 % +/-15 %
Netzfrequenz 50/60
Hz
50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz
Max. Leerlauf-Leistungs-
aufnahme
1,5 W 1,5 W 1,5 W 1,5 W 1,5 W 1,5 W
Nennleistung 18W 36 W 48 W 48 W 18/24 W 36/43 W
Batteriespannung [V DC] 12 V 12 V 12 V 24 V 6/12 V 12/24 V
arithmetischer Lade-
strom
[A DC]
bei 230 V
bei 110 V
1,5 A
0,95 A
3,0 A
1,9 A
4,0 A
2,5 A
2,0 A
1,25 A
3,0/2,0 A 3,0/1,8 A
Effektivstrom [Aeff. DC]
*)
2,0 A 4,0 A 6,0 A 3,0 A 4,0/3,0 A 4,0/2,5 A
Batterie-Kapazität Acctiva
Easy
Selectiva
1-85 Ah
1-85 Ah
2-150 Ah
2-135 Ah
3-200 Ah
3-180 Ah
1,5-100 Ah
2-100 Ah
2-135 Ah/
1,5-100 Ah
2-135 Ah/
1,5-90 Ah
2-100 Ah/
1,5-85 Ah
ladbare Zellen 6 6 6 1/2 3/6 6/12
Einschaltdauer 100% 100% 100% 100% 100% 100%
Ladekennlinie IUoU IUoU IUoU IUoU IUoU IUoU
EMV Klasse EN 61000-6-3 (Klasse B)
EN61000-6-1
FCC 15 Class B
Schutzart **) IP30 IP30 IP30 IP30 IP30 IP30
Betriebstemperatur ***) -20°C bis 50 °C (-4°F bis 122°F)
Lagertemperatur -25°C bis 80°C (-13°F bis 176°F)
Zeit bis zur Sicherheits-
abschaltung
Acctiva
Easy
Selectiva
75 h
75 h
75 h
75 h
56 h
75 h
75 h
75 h
29 h 44h
75 h
Zeit für Abschaltung fal-
sche Spannungswahl 10 min 10 min
