FRO­NIUS Acctiva Professional Flash User manual

/ Battery Charging Systems / Welding Technology / Solar Electronics
42,0410,1286 001-10032014
Acctiva Professional Flash
Acctiva Professional Flash JP
Acctiva Professional Flash 30 A JP
Bedienungsanleitung
Batterieladesystem
Operating Instructions
Battery charging system
Instructions de service
Système de chargeur de batteries
Gebruiksaanwijzing
Acculaadsysteem
DE
EN
FR
NL

0

1
DE
Sehr geehrter Leser
Einleitung Wir danken Ihnen für Ihr entgegengebrachtes Vertrauen und gratulieren Ihnen zu Ihrem
technisch hochwertigen Fronius Produkt. Die vorliegende Anleitung hilft Ihnen, sich mit
diesem vertraut zu machen. Indem Sie die Anleitung sorgfältig lesen, lernen Sie die viel-
fältigen Möglichkeiten Ihres Fronius-Produktes kennen. Nur so können Sie seine Vorteile
bestmöglich nutzen.
Bitte beachten Sie auch die Sicherheitsvorschriften und sorgen Sie so für mehr Sicherheit
am Einsatzort des Produktes. Sorgfältiger Umgang mit Ihrem Produkt unterstützt dessen
langlebige Qualität und Zuverlässigkeit. Das sind wesentliche Voraussetzungen für her-
vorragende Ergebnisse.

2
Sicherheitsvorschriften
Erklärung Sicher-
heitshinweise
Wenn Sie eines der im Kapitel „Sicherheitsvorschriften“ abgebildeten Symbole sehen, ist
erhöhte Achtsamkeit erforderlich.
Allgemeines
GEFAHR! Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemie-
den wird, sind Tod oder schwerste Verletzungen die Folge.
WARNUNG! Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie
nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein.
VORSICHT! Bezeichnet eine möglicherweise schädliche Situation. Wenn sie
nicht gemieden wird, können leichte oder geringfügige Verletzungen sowie Sach-
schäden die Folge sein.
HINWEIS! Bezeichnet die Gefahr beeinträchtigter Arbeitsergebnisse und mög-
licher Schäden an der Ausrüstung.
WICHTIG! Bezeichnet Anwendungstipps und andere besonders nützliche Informationen.
Es ist kein Signalwort für eine schädliche oder gefährliche Situation.
Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheits-
technischen Regeln gefertigt. Dennoch drohen bei Fehlbedienung oder Miss-
brauch Gefahr für
- Leib und Leben des Bedieners oder Dritte,
- das Gerät und andere Sachwerte des Betreibers,
- die effiziente Arbeit mit dem Gerät.
Alle Personen, die mit der Inbetriebnahme, Bedienung, Wartung und Instand-
haltung des Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein,
- Kenntnisse im Umgang mit Ladegeräten und Batterien haben und
- diese Bedienungsanleitung vollständig lesen und genau befolgen.
Die Bedienungsanleitung ist ständig am Einsatzort des Gerätes aufzubewah-
ren. Ergänzend zur Bedienungsanleitung sind die allgemein gültigen sowie
die örtlichen Regeln zu Unfallverhütung und Umweltschutz zu beachten.
Alle Sicherheits- und Gefahrenhinweise am Gerät
- in lesbarem Zustand halten
- nicht beschädigen
- nicht entfernen
- nicht abdecken, überkleben oder übermalen.
Die Positionen der Sicherheits- und Gefahrenhinweise am Gerät entnehmen
Sie dem Kapitel „Allgemeine Informationen“ der Bedienungsanleitung Ihres
Gerätes.
Störungen, die die Sicherheit beeinträchtigen können, vor dem Einschalten
des Gerätes beseitigen.
Es geht um Ihre Sicherheit!

3
DE
Bestimmungsge-
mäße Verwen-
dung
Umgebungsbe-
dingungen
Netzanschluss
Gefahren durch
Netz- und Lade-
strom
Das Gerät ist ausschließlich für den Einsatz im Sinne der bestimmungsge-
mäßen Verwendung zu benutzen. Eine andere oder darüber hinaus gehende
Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstandene Schä-
den, sowie für mangelhafte oder fehlerhafte Arbeitsergebnisse haftet der Her-
steller nicht.
Zur bestimmungsgemäßen Verwendung gehört auch
- das vollständige Lesen und Befolgen der Bedienungsanleitung und aller
Sicherheits- und Gefahrenhinweise
- die Einhaltung der Inspektions- und Wartungsarbeiten
- die Einhaltung aller Hinweise der Batterie- und Fahrzeughersteller
Betrieb oder Lagerung des Gerätes außerhalb des angegebenen Bereiches
gilt als nicht bestimmungsgemäß. Für hieraus entstandene Schäden haftet
der Hersteller nicht.
Genaue Informationen über die zulässigen Umgebungsbedingungen entneh-
men Sie den technischen Daten Ihrer Bedienungsanleitung.
Geräte mit hoher Leistung können auf Grund ihrer Stromaufnahme die Ener-
giequalität des Netzes beeinflussen.
Das kann einige Gerätetypen betreffen in Form von:
- Anschluss-Beschränkungen
- Anforderungen hinsichtlich maximal zulässiger Netzimpedanz *)
- Anforderungen hinsichtlich minimal erforderlicher Kurzschluss-Leistung *)
*) jeweils an der Schnittstelle zum öffentlichen Netz
siehe technische Daten
In diesem Fall muss sich der Betreiber oder Anwender des Gerätes versi-
chern, ob das Gerät angeschlossen werden darf, gegebenenfalls durch Rück-
sprache mit dem Energieversorgungs-Unternehmen.
Beim Arbeiten mit Ladegeräten setzen Sie sich zahlreichen Gefahren aus, wie
z.B.:
- elektrische Gefährdung durch Netz- und Ladestrom
- schädliche elektromagnetische Felder, die für Träger von herzschrittma-
chern Lebensgefahr bedeuten können

4
Gefahr durch
Säuren, Gase und
Dämpfe
Allgemeine Hin-
weise zum Um-
gang mit
Batterien
Ein elektrischer Schlag kann tödlich sein. Jeder elektrische Schlag ist grund-
sätzlich lebensgefährlich. Um elektrische Schläge während des Betriebes zu
vermeiden:
- keine spannungsführenden Teile innerhalb und außerhalb des Gerätes
berühren.
- keinesfalls die Batteriepole berühren
- Ladekabel oder Ladeklemmen nicht kurzschließen
Sämtliche Kabel und Leitungen müssen fest, unbeschädigt, isoliert und aus-
reichend dimensioniert sein. Lose Verbindungen, angeschmorte, beschädigte
oder unterdimensionierte Kabel und Leitungen sofort von einem autorisierten
Fachbetrieb instandsetzen lassen.
Batterien enthalten augen- und hautschädigende Säuren. Zudem entstehen
beim Laden von Batterien Gase und Dämpfe, die Gesundheitsschäden verur-
sachen können und die unter gewissen Umständen hoch explosiv sind.
- Ladegerät ausschließlich in gut belüfteten Räumen verwenden, um das
Ansammeln von explosiven Gasen zu verhindern. Batterieräume gelten
nicht als explosionsgefährdet, wenn durch natürliche oder technische Lüf-
tung eine Wasserstoff-Konzentration unter 4 % gewährleistet ist.
- Während des Ladens einen Mindestabstand von 0,5 m (19.69 in.) zwi-
schen Batterie und Ladegerät einhalten. Mögliche Zündquellen sowie
Feuer und offenes Licht von der Batterie fernhalten
- Die Verbindung zur Batterie (z.B. Ladeklemmen) keinesfalls während des
Ladevorganges abklemmen
- Entstehende Gase und Dämpfe keinesfalls einatmen
- Für ausreichend Frischluftzufuhr sorgen.
- Keine Werkzeuge oder elektrisch leitende Metalle auf die Batterie legen,
um Kurzschlüsse zu vermeiden
- Batteriesäure darf keinesfalls in die Augen, auf Haut oder Kleidung gera-
ten. Schutzbrillen und geeignete Schutzkleidung tragen. Säurespritzer
sofort und gründlich mit klarem Wasser abspülen, notfalls Arzt aufsuchen.
- Batterien vor Schmutz und mechanischer Beschädigung schützen.
- Aufgeladene Batterien in kühlen Räumen lagern. Bei ca. +2 °C (35.6 °F) be-
steht die geringste Selbstentladung.
- Durch wöchentliche Sichtprüfung sicherstellen, dass Batterie bis zur max.
Markierung mit Säure (Elektrolyt) gefüllt ist.
- Betrieb des Gerätes nicht starten oder sofort stoppen und Batterie von au-
torisierter Fachwerkstätte überprüfen lassen bei:
- ungleichmäßigem Säurestand oder hohem Wasserverbrauch in einzel-
nen Zellen, hervorgerufen durch einen möglichen Defekt.
- unzulässiger Erwärmung der Batterie über 55 °C (131 °F).

5
DE
Selbst- und Per-
sonenschutz
Sicherheitsmaß-
nahmen im Nor-
malbetrieb
EMV Geräte-Klas-
sifizierungen
EMV-Maßnahmen
Personen, vor allem Kinder, während des Betriebes vom Gerät und vom Ar-
beitsbereich fernhalten. Befinden sich dennoch Personen in der Nähe
- diese über alle Gefahren (gesundheitsschädliche Säuren und Gase, Ge-
fährdung durch Netz- und Ladestrom, ...) unterrichten,
- geeignete Schutzmittel zur Verfügung stellen.
Vor Verlassen des Arbeitsbereiches sicherstellen, dass auch in Abwesenheit
keine Personen- oder Sachschäden auftreten können.
- Geräte mit Schutzleiter nur an einem Netz mit Schutzleiter und einer Steck-
dose mit Schutzleiter-Kontakt betreiben. Wird das Gerät an einem Netz
ohne Schutzleiter oder an einer Steckdose ohne Schutzleiterkontakt betrie-
ben, gilt dies als grob fahrlässig. Für hieraus entstandene Schäden haftet
der Hersteller nicht.
- Das Gerät nur gemäß der am Leistungsschild angegebenen Schutzart be-
treiben.
- Das Gerät keinesfalls in Betrieb nehmen, wenn es Beschädigungen auf-
weist.
- Sicherstellen, dass die Kühlluft ungehindert durch die Luftschlitze am Gerät
ein- und austreten kann.
- Netz- und Gerätezuleitung regelmäßig von einer Elektro-Fachkraft auf
Funktionstüchtigkeit des Schutzleiters überprüfen lassen.
- Nicht voll funktionstüchtige Sicherheitseinrichtungen und Bauteile in nicht
einwandfreiem Zustand vor dem Einschalten des Gerätes von einem auto-
risierten Fachbetrieb instandsetzen lassen.
- Schutzeinrichtungen niemals umgehen oder außer Betrieb setzen.
- Nach dem Einbau ist ein frei zugänglicher Netzstecker erforderlich.
Geräte der Emissionsklasse A:
- sind nur für den Gebrauch in Industriegebieten vorgesehen
- können in anderen Gebieten leitungsgebundene und gestrahlte
Störungen verursachen.
Geräte der Emissionsklasse B:
- erfüllen die Emissionsanforderungen für Wohn- und Industrie-
gebiete. Dies gilt auch für Wohngebiete, in denen die Energie-
versorgung aus dem öffentlichen Niederspannungsnetz erfolgt.
EMV Geräte-Klassifizierung gemäß Leistungsschild oder tech-
nischen Daten.
In besonderen Fällen können trotz Einhaltung der genormten Emissions-
Grenzwerte Beeinflussungen für das vorgesehene Anwendungsgebiet auftre-
ten (z.B. wenn empfindliche Geräte am Aufstellungsort sind oder wenn der
Aufstellungsort in der Nähe von Radio- oder Fernsehempfängern ist).
In diesem Fall ist der Betreiber verpflichtet, angemessene Maßnahmen für die
Störungsbehebung zu ergreifen.

6
Datensicherheit
Wartung und In-
standsetzung
Gewährleistung
und Haftung
Sicherheitstech-
nische Überprü-
fung
Für die Datensicherung von Änderungen gegenüber den Werkseinstellungen
ist der Anwender verantwortlich. Im Falle gelöschter persönlicher Einstellun-
gen haftet der Hersteller nicht.
Das Gerät benötigt unter normalen Betriebsbedingungen nur ein Minimum an
Pflege und Wartung. Das Beachten einiger Punkte ist jedoch unerlässlich, um
es über Jahre hinweg einsatzbereit zu halten.
- Vor jeder Inbetriebnahme Netzstecker und Netzkabel sowie Ladelei-
tungen und Ladeklemmen auf Beschädigung prüfen.
- Bei Verschmutzung Gehäuseoberfläche des Gerätes mit weichem Tuch
und ausschließlich mit lösungsmittelfreien Reinigungsmitteln reinigen
Reparatur- und Instandsetzungsarbeiten dürfen ausschließlich durch einen
autorisierten Fachbetrieb erfolgen. Nur Original-Ersatz- und Verschleißteile
verwenden (gilt auch für Normteile). Bei fremdbezogenen Teilen ist nicht ge-
währleistet, dass diese beanspruchngs- und sicherheitsgerecht konstruiert
und gefertigt sind.
Ohne Genehmigung des Herstellers keine Veränderungen, Ein- oder Um-
bauten am Gerät vornehmen.
Die Entsorgung nur gemäß den geltenden nationalen und regionalen Bestim-
mungen durchführen.
Die Gewährleistungszeit für das Gerät beträgt 2 Jahre ab Rechnungsdatum.
Der Hersteller übernimmt jedoch keine Gewährleistung, wenn der Schaden
auf eine oder mehrere der folgenden Ursachen zurückzuführen sind:
- Nicht bestimmungsgemäße Verwendung des Gerätes
- Unsachgemäßes Montieren und Bedienen
- Betreiben des Gerätes bei defekten Schutzeinrichtungen
- Nichtbeachten der Hinweise in der Bedienungsanleitung
- Eigenmächtige Veränderungen am Gerät
- Katastrophenfälle durch Fremdkörpereinwirkung und höhere Gewalt
Der Hersteller empfiehlt, mindestens alle 12 Monate eine sicherheitstech-
nische Überprüfung am Gerät durchführen zu lassen.
Eine sicherheitstechnische Überprüfung durch eine geprüfte Elektro-Fach-
kraft wird empfohlen
- nach Veränderung
- nach Ein- oder Umbauten
- nach Reparatur, Pflege und Wartung
- mindestens alle zwölf Monate.
Für die sicherheitstechnische Überprüfung die entsprechenden nationalen
und internationalen Normen und Richtlinien befolgen.
Nähere Informationen für die sicherheitstechnische Überprüfung erhalten Sie
bei Ihrer Servicestelle. Diese stellt Ihnen auf Wunsch die erforderlichen Unter-
lagen zur Verfügung.

7
DE
Entsorgung
Sicherheitskenn-
zeichnung
Urheberrecht
Werfen Sie dieses Gerät nicht in den Hausmüll! Gemäß Europäischer Richtli-
nie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in na-
tionales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt
und einer umweltgerechten Wiederverwertung zugeführt werden. Stellen Sie
sicher, dass Sie Ihr gebrauchtes Gerät bei Ihrem Händler zurückgeben oder
holen Sie Informationen über ein lokales, autorisiertes Sammel- und Entsor-
gungssystem ein. Ein Ignorieren dieser EU Direktive kann zu potentiellen Aus-
wirkungen auf die Umwelt und Ihre Gesundheit führen!
Geräte mit CE-Kennzeichnung erfüllen die grundlegenden Anforderungen der
Niederspannungs- und Elektromagnetischen Verträglichkeits-Richtlinie.
Mit diesem TÜV-Prüfzeichen gekennzeichnete Geräte erfüllen die Anforde-
rungen der relevanten Normen für Kanada und USA.
Mit diesem TÜV-Prüfzeichen gekennzeichnete Geräte erfüllen die Anforde-
rungen der relevanten Normen für Japan.
Mit diesem TÜV-Prüfzeichen gekennzeichnete Geräte und die am Leistungs-
schild angegebene Kennzeichen erfüllen die Anforderungen der relevanten
Normen für Australien.
Das Urheberrecht an dieser Bedienungsanleitung verbleibt beim Hersteller.
Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung.
Änderungen vorbehalten. Der Inhalt der Bedienungsanleitung begründet kei-
nerlei Ansprüche seitens des Käufers. Für Verbesserungsvorschläge und Hin-
weise auf Fehler in der Bedienungsanleitung sind wir dankbar.

8
Allgemeines
Sicherheit
Das Gerät ist zur sicheren Handhabung mit folgenden Schutzeinrichtungen ausgestattet:
- Keine Funkenbildung beim Anklemmen an die Batterie durch spannungsfreieLade-
klemmen
- Schutz vor Verpolung oder Kurzschluss der Ladeklemmen
- Schutz vor thermischer Überlastung des Ladegerätes
Bestimmungsge-
mäße Verwen-
dung
Das Ladegerät ist ausschließlich zum Laden von nachfolgend angegebenen Batterietypen
bestimmt:
- Bleibatterien mit flüssigem Elektrolyt (Pb, GEL, Ca, Ca Silber)
oder
- Bleibatterien mit gebundenem Elektrolyt (AGM, MF, Vlies).
WICHTIG! Das Laden von Trockenbatterien (Primärelementen) gilt als nicht bestim-
mungsgemäß. Für hieraus entstandene Schäden haftet der Hersteller nicht.
Verwendete Sym-
bole
WARNUNG! Gefahr von Personen- und Sachschäden durch freiliegende, rotie-
rende Fahrzeugteile.
Bei Arbeiten im Motorraum des Fahrzeuges darauf achten, dass Hände, Haare,
Kleidungsstücke und Ladeleitungen nicht mit rotierenden Teilen z.B. Keilriemen,
Kühlergebläse etc. in Berührung kommen.
VORSICHT! Gefahr von Sachschäden und schlechten Ladeergebnissen bei
falsch eingestellter Betriebsart. Betriebsart immer entsprechend dem zu la-
denden Batterietyp einstellen.
HINWEIS! Kein Schutz vor Verpolung bei tiefentladener Batterie. Ist die Batterie-
spannung zu niedrig (< 1,0 V), kann das Ladegerät die angeschlossene Batterie
nicht mehr erkennen. Vor manuellem Start des Ladevorganges auf richtige Pol-
ung der Ladeklemmen achten.
Geräteausführung mit Geräte-Hauptschalter:
- Geräte-Hauptschalter ausschalten
- Gerät vom Netz trennen
Geräteausführung ohne Geräte-Hauptschalter:
- Gerät vom Netz trennen
Geräteausführung mit Geräte-Hauptschalter:
- Gerät am Netz anschließen
- Geräte-Hauptschalter einschalten
Geräteausführung ohne Geräte-Hauptschalter:
- Gerät am Netz anschließen

9
DE

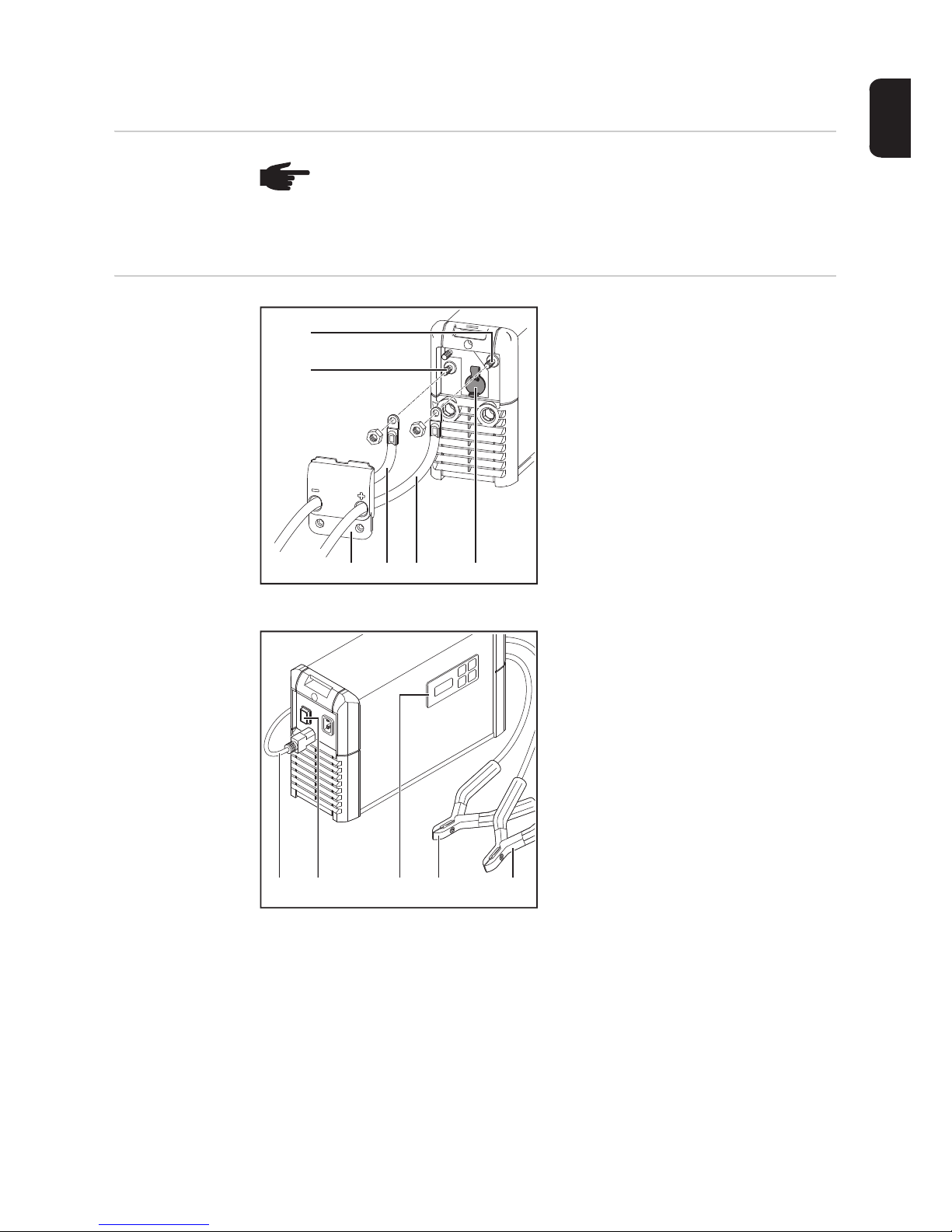

Bedienelemente und Anschlüsse
Allgemeines
Bedienelemente
und Anschlüsse
Vorderseite
(1) Schraubanschluss (+)Ladeklemme
(2) Schraubanschluss (-) Ladeklemme
(3) Abdeckung USB-Anschluss
(4) (-) Ladeklemme - schwarz
(5) (+) Ladeklemme - rot
(6) USB-Anschluss
zum Aktualisieren der Firmware
Nähere Informationen finden Sie im
Internet unter
http://www.fronius.com
Rückseite
(7) Bedienpanel
(8) Geräteausführung mit Geräte-
Hauptschalter
(9) Netzkabel / -Stecker
HINWEIS! Auf Grund von Firmware-Aktualisierungen können Funktionen an Ih-
rem Gerät verfügbar sein, die in dieser Bedienungsanleitung nicht beschrieben
sind oder umgekehrt. Zudem können sich einzelne Abbildungen geringfügig von
den Bedienelementen an ihrem Gerät unterscheiden. Die Funktionsweise dieser
Bedienelemente ist jedoch identisch.
(1)
(2)
(3) (4) (5) (6)
(4) (5)(7)(8)(9)

10
Bedienpanel
(10) Info-Taste
zum Einstellen der gewünschten
Betriebsart
zur Abfrage von Ladeparametern
während des Ladevorganges
(11) Start/Stop-Taste
zum Unterbrechen und Wiederauf-
nehmen des Ladevorganges
(12) Einstelltaste „Down“
(13) Einstelltaste „Up“
(14) Display
(10)(14) (13) (12) (11)

11
DE

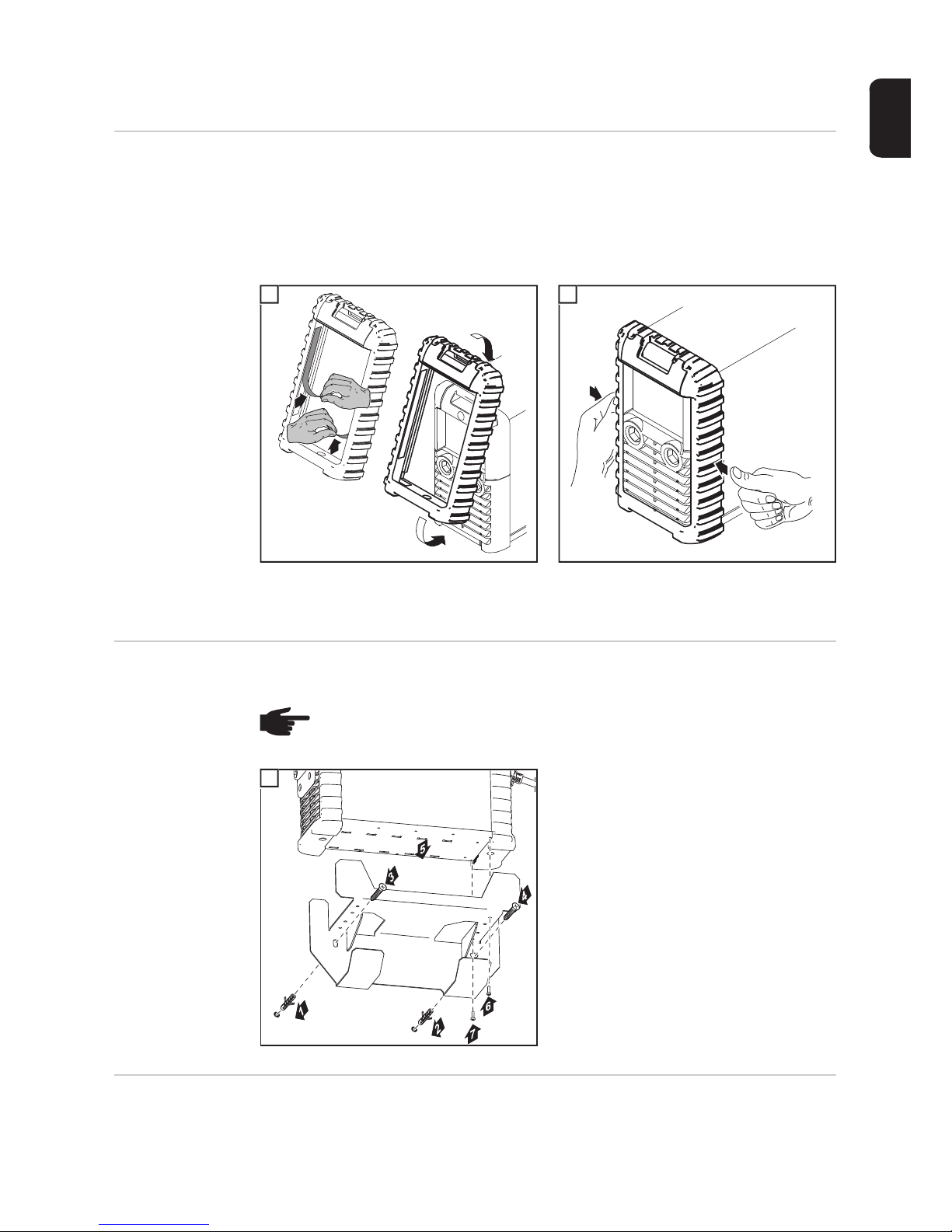

Montagemöglichkeiten
Option Kanten-
schutz montieren
Je nach Geräteausführung kann dem Gerät ein spezieller Kantenschutz beigelegt sein.
WICHTIG! Der Kantenschutz muss bei der Option Wandmontage montiert werden, da das
Montagezubehör für eine Montage mit Kantenschutz ausgelegt ist.
Bei der Option Bodenmontage darf der Kantenschutz nicht montiert werden.
Kantenschutz montieren:
WICHTIG! Soll der Kantenschutz nicht dauerhaft am Gerät montiert werden, Abdeckstrei-
fen an den Klebestreifen nicht entfernen.
Option Wand-
montage
Ladegerät mit optional erhältlicher Wandhalterung an der Wand montieren:
- Wandhalterung mittels geeigneten Dü-
beln und Schrauben an einer geeig-
neten Wand montieren
- Ladegerät auf Wandhalterung auf-
setzten
Der Boden des Ladegerätes muss
eben auf der Wandhalterung aufliegen.
- Nur bei permanenter Montage des La-
degerätes auf der Wandhalterung:
Ladegerät mittels zwei Stück mitgelie-
ferter Schrauben (Durchmesser 3,5 x
9,5 mm) an der Wandhalterung befes-
tigen
Option Boden-
montage
Ladegerät mit optional erhältlichen Montagewinkeln am Boden montieren:
2
1
4
3
1
12
2
HINWEIS! Bei der Befestigung an der Wand das Gewicht des Gerätes beachten.
Die Befestigung darf nur an einer hierfür geeigneten Wand erfolgen.
1

12
An der Vorder- und Rückseite des La-
degerätes Montagewinkel jeweils links
und rechts am Lüftungsgitter des La-
degerätes einsetzen
An der vorgesehenen Montagefläche
Bohrungen einzeichnen (Abstände ge-
mäß Abbildung)
Bohrungen herstellen
Je nach Beschaffenheit der Montage-
fläche geeignete Schrauben (Durch-
messer 5 mm) zur Befestigung des
Ladegerätes auswählen
Ladegerät mittels Montagewinkeln und
jeweils zwei Schrauben an der Monta-
gefläche befestigen
370 mm
42 mm
1
2
3
4
5

13
DE
Betriebsarten
Verfügbare Be-
triebsarten
Übersicht der verfügbaren Betriebsarten.
Wichtige Zusatzinformationen über die einzelnen Betriebsarten sind den nachfolgenden
Abschnitten zu entnehmen.
Betriebsart Stan-
dardladung
Die Betriebsart Standardladung ist zu verwenden für:
- Ladung / Erhaltungsladung im ein- oder ausgebauten Zustand
- Pufferbetrieb (zum Laden der Batterie, bei im Fahrzeug eingeschalteten Verbrau-
chern)
Betriebsart Re-
fresh-Ladung
Die Betriebsart Refresh-Ladung dient zur Ladung der Batterie, wenn eine Langzeit-Tief-
entladung vermutet wird (z.B.: Batterie sulfatiert)
- Batterie wird bis zur maximalen Säuredichte geladen
- Platten werden reaktiviert (Abbau der Sulfatschicht)
WICHTIG! Der Erfolg der Refresh-Ladung ist vom Sulfatierungsgrad der Batterie abhän-
gig.
Standardladung
- Für Batterien mit flüssigem Elektrolyt (Pb, GEL, Ca, Ca Sil-
ber)
- Für Batterien mit gebundenem Elektrolyt (AGM, MF, Vlies)
Refresh-Ladung
- Zum Reaktivieren von Batterien mit flüssigem Elektrolyt
(Pb, GEL, Ca, Ca Silber)
- Zum Reaktivieren von Batterien mit gebundenem Elektro-
lyt (AGM, MF, Vlies)
User-Ladung
- Zusätzliche Lade-Betriebsart für Batterien mit flüssigem
Elektrolyt (Pb, GEL, Ca, Ca Silber)
- Zusätzliche Lade-Betriebsart für Batterien mit gebunde-
nem Elektrolyt (AGM, MF, Vlies)
Fremdstrom-Versorgung
Zur Fremdstrom-Versorgung von Verbrauchern und Stützung
der im KFZ verbauten Batterie
Stromakzeptanz-Prüfung
Zur Prüfung der Ladefähigkeit einer Batterie
VORSICHT! Gefahr von Beschädigung der Bordelektronik durch die Refresh-La-
dung. Batterie vor Beginn der Refresh-Ladung vom Bordnetz trennen.
HINWEIS! Refresh-Ladung darf nur verwendet werden wenn:
- die Batteriekapazität richtig eingestellt wurde
- die Refresh-Ladung in gut belüfteten Räumen statt findet

14
Betriebsart User-
Ladung
Mit der Betriebsart User-Ladung verfügt das Gerät über eine zusätzliche Lade-Betriebsart,
in der Ladeparameter individuell definiert werden können.
Werksseitig sind die Parameter der Betriebsart User-Ladung für Standby-Anwendungen
(z.B.: Notstrom-Anlagen) oder Umgebungstemperaturen > 35° C (95° F) voreingestellt.
Die Betriebsart User-Ladung ist zu verwenden für:
- Ladung / Erhaltungsladung im ein- oder ausgebauten Zustand
- Pufferbetrieb (zum Laden der Batterie, bei im Fahrzeug eingeschalteten Verbrau-
chern)
Betriebsart
Fremdstrom-Ver-
sorgung
Die Betriebsart Fremdstrom-Versorgung dient zur Sicherstellung der Stromversorgung
von Verbrauchern
- bei erhöhtem Stromverbrauch (z.B. Aktualisierung der Firm-/ Software für die Fahr-
zeug-Elektronik),
- im Stützbetrieb, zur Stromversorgung der Bordelektronik bei Batteriewechsel (Einstel-
lungen wie Uhrzeit, Radiokonfiguration usw. gehen nicht verloren).
Betriebsart
Stromakzeptanz-
Prüfung
Die Betriebsart Stromakzeptanz-Prüfung dient zur Überprüfung der Ladefähigkeit einer
Batterie und läuft wie folgt ab:
- automatische Stromakzeptanz-Prüfung innerhalb weniger Minuten
- nach einer vordefinierten Prüfzeit wird die Stromakzeptanz-Prüfung beendet
- bei einem positivem Ergebnis wechselt das Gerät automatisch in die Betriebsart Stan-
dardladung und lädt die Batterie
- bei einem negativem Ergebnis wird am Display des Gerätes „Test Fail“ angezeigt und
die Ladung der Batterie wird gestoppt

15
DE

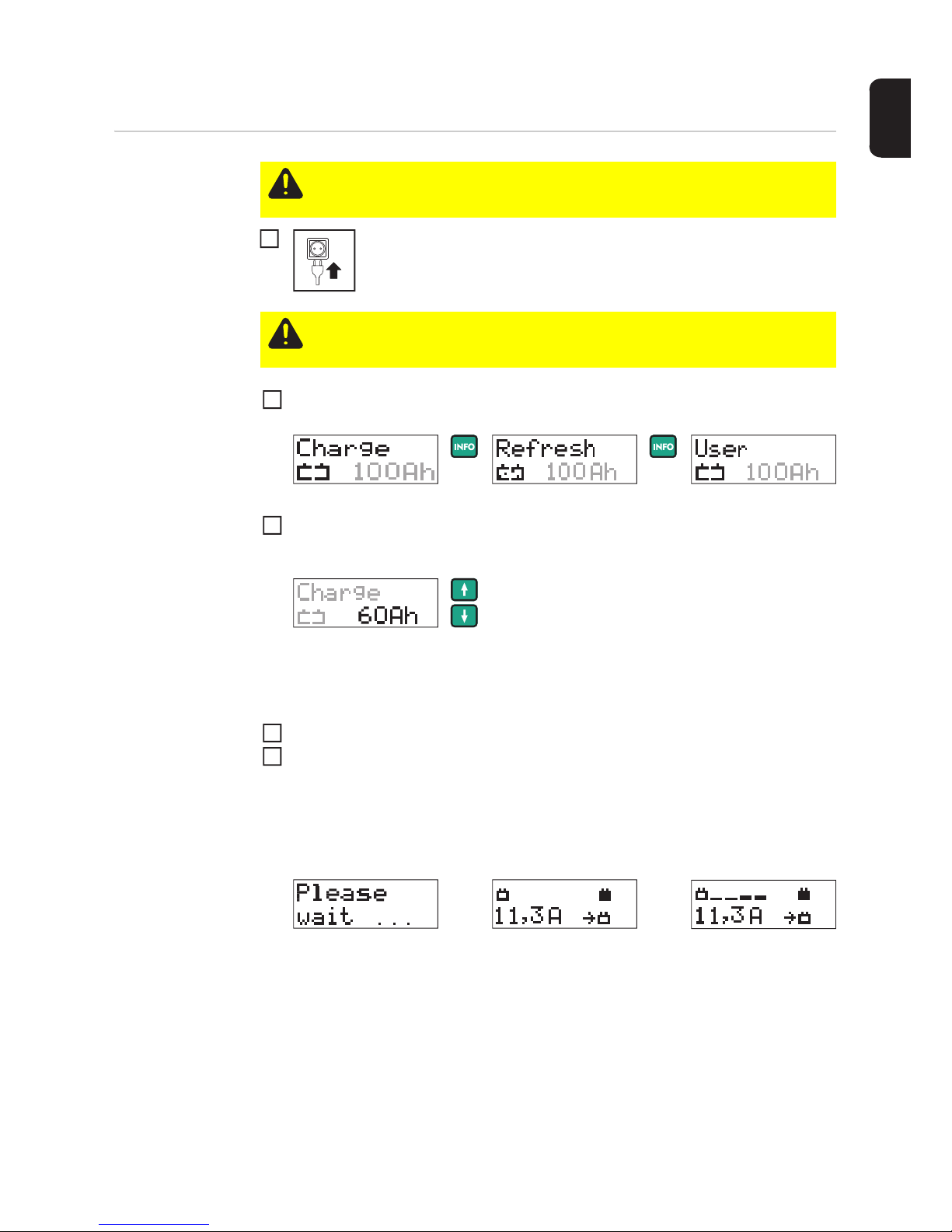

Batterie laden
Ladevorgang
starten VORSICHT! Gefahr von Sachschäden beim Laden einer defekten Batterie.
Vor Beginn des Ladevorganges sicherstellen, dass die zu ladende Batterie voll
funktionsfähig ist.
1
VORSICHT! Bei Auswahl Refresh Ladung: Gefahr von Beschädigung der Bord-
elektronik durch die Refresh-Ladung.
Batterie vor Beginn der Refresh-Ladung vom Bordnetz trennen.
Durch Drücken der Infotaste die entsprechende Betriebsart auswählen
Mittels Einstelltasten „up“ u nd „down“ die Kapazität der zu ladenden Batterie einstel-
len
Nach dem Einstellen der Batteriekapazität wird der daraus errechnete Ladestrom
am Display angezeigt.
(+) Ladeklemme mit dem Pluspol der Batterie verbinden
(-) Ladeklemme mit dem Minuspol der Batterie oder bei KFZ-Bordnetzen mit der Ka-
rosserie (z.B. Motorblock) verbinden
Das Ladegerät erkennt die angeschlossene Batterie, führt einen Selbsttest durch
und startet den Ladevorgang.
Selbsttest Bsp.: Ladevorgang
WICHTIG! Ist die Batteriespannung < 1,0 V ist eine automatische Erkennung der Batterie
nicht möglich. Der Ladevorgang muss manuell gestartet werden.
2
3
4
5

16
Parameter wäh-
rend des Ladev-
organges
abfragen
Die obere Hälfte des Displays zeigt den aktuellen Vorgang, in der unteren Hälfte sind die
jeweiligen Werte zu sehen.
Tiefentladene
Batterie: Ladevor-
gang manuell
starten

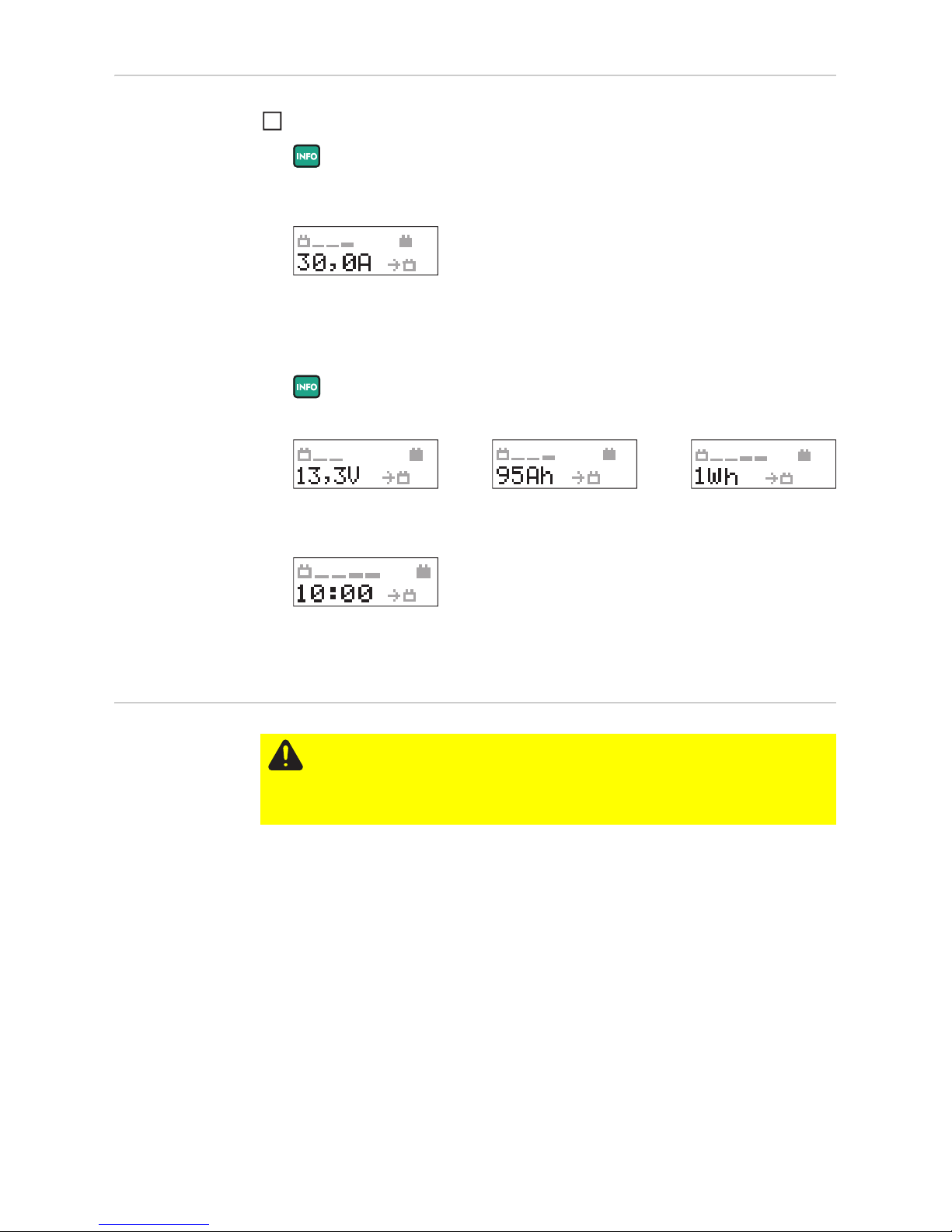

Während des Ladevorganges die Infotaste drücken
Der aktuelle Ladestrom wird angezeigt:
Bsp.: aktueller Ladestrom
Durch wiederholtes Drücken der Infotaste werden die weiteren Parameter in fol-
gender Reihenfolge angezeigt:
Bsp.: aktuelle Ladespan-
nung
Bsp.: eingespeiste La-
dungsmenge
Bsp.: eingespeiste Ener-
gie
Bsp.: bisherige Ladedauer
1
VORSICHT! Gefahr von schweren Sachschäden durch falsch angeschlossene
Ladeklemmen. Der Ladeklemmen-Verpolschutz ist nicht aktiv bei manuellem
Starten des Ladevorganges (Batteriespannung < 1,0 V).
Ladeklemmen polrichtig anschließen und auf ordnungsgemäße elektrische Ver-
bindung mit den KFZ-Polanschlüssen achten.

17
DE
Anzeige des La-
defortschrittes
während des La-
devorganges
WICHTIG! Je nach Batterietype wechselt das Ladegerät nach ca. 3 - 7 Stunden automa-
tisch auf Erhaltungsladung. Um die Batterie vollständig aufzuladen, sollte die Batterie so
lange am Ladegerät angeschlossen bleiben.
(+) Ladeklemme mit dem Pluspol der Batterie verbinden
(-) Ladeklemme mit dem Minuspol der Batterie oder bei KFZ-Bordnetzen mit der Ka-
rosserie (z.B. Motorblock) verbinden
Start/Stop-Taste ca. 5 Sekunden drücken
Eine Abfrage zum polrichtigen Anschluss der Ladeklemmen wird angezeigt:
Das Bestätigen des polrichtigen Anschlusses erfolgt durch Starten des Ladevor-
ganges. Wird der Ladevorgang nicht innerhalb von 2,5 s gestartet, wechselt das Ge-
rät zurück in das Betriebsart-Auswahlmenü.
Polrichtigen Anschluss der Ladeklemmen sicherstellen
Ladevorgang durch Drücken der Start/Stop-Taste starten
Das Ladegerät startet den Ladevorgang.
1
2
3
4
5
Während des Ladevorganges gibt die Anzahl der laufenden
Balken Auskunft über den Ladefortschritt.
Final-Ladung - Nach Erreichen eines Ladezustandes von ca.
80 - 85 %.
- Display zeigt 6 laufende Balken
- Batterie ist betriebsbereit
HINWEIS! Nur in der Betriebsart Refresh-Ladung: Ist die Refresh-Ladung abge-
schlossen, schaltet das Gerät ab. Es erfolgt keine Erhaltungsladung.
Ist die Batterie voll geladen, beginnt das Ladegerät mit der Er-
haltungsladung.
- permanente Anzeige aller Balken
- Der Ladezustand der Batterie beträgt 100 %.
- Die Batterie ist ständig einsatzbereit.
- Die Batterie kann beliebig lange am Ladegerät ange-
schlossen bleiben.
- Die Erhaltungsladung wirkt der Selbstentladung der Batte-
rie entgegen.

18
Ladevorgang un-
terbrechen / fort-
setzen
Parameter bei ge-
stoppter Ladung
abfragen

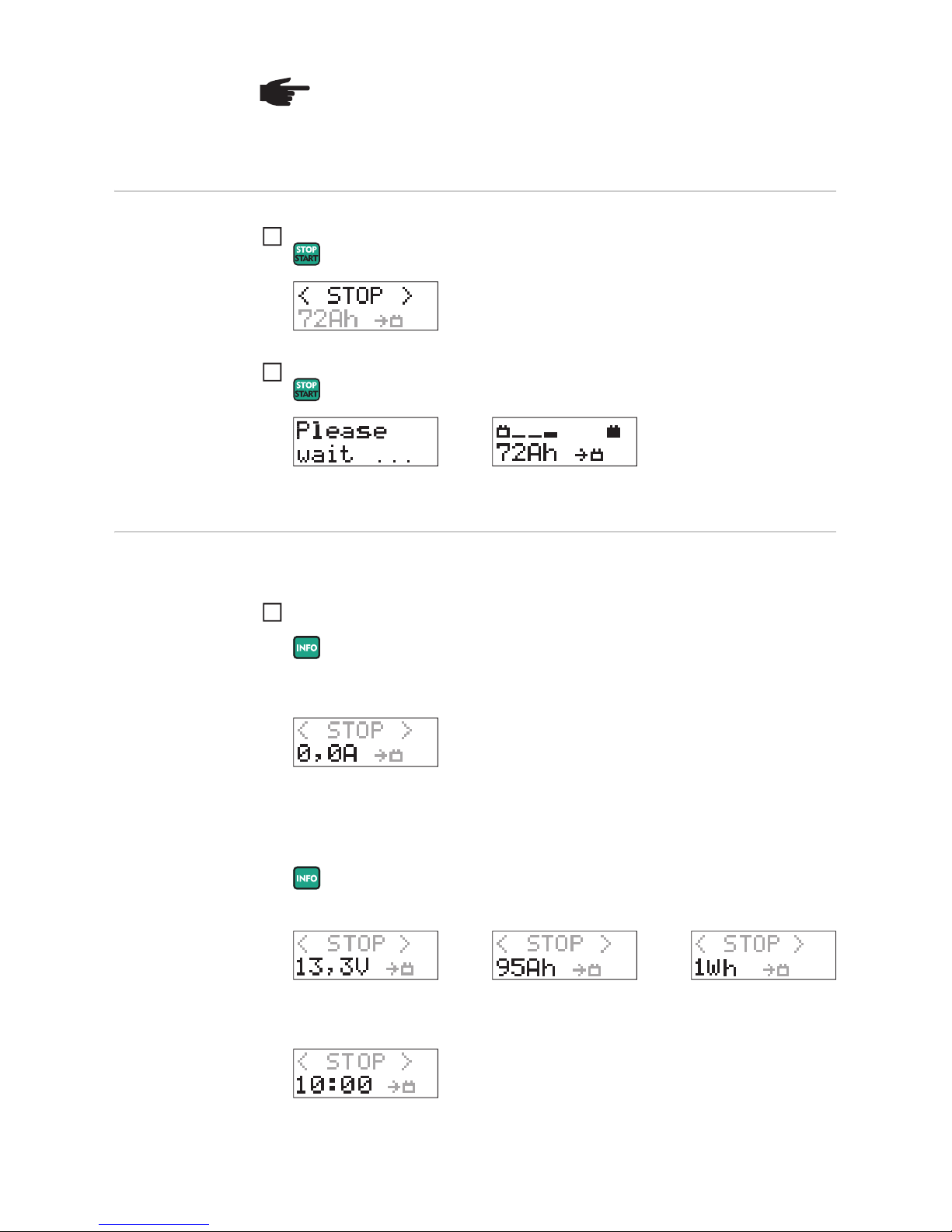

Der Ladevorgang wurde durch Drücken der Start/Stopp-Taste unterbrochen.
HINWEIS! Während des Ladebetriebes (Standardladung, User-Ladung) kann es
durch erhöhten Strombedarf zu einem Absinken der Batteriespannung kommen
(z.B. Einschalten zusätzlicher Verbraucher).
Um dies zu kompensieren, kann das Ladegerät den Strom bis zum max. Lade-
strom erhöhen (siehe Technische Daten, eigene Einstellungen im USER Menü).
Ladevorgang durch Drücken der Start/Stop-Taste unterbrechen
Ladevorgang durch erneutes Drücken der Start/Stop-Taste fortsetzen
Selbsttest Bsp.: Ladung wird fortge-
setzt
1
2
Infotaste drücken
Der aktuelle Ladestrom wird angezeigt:
Bsp.: aktueller Ladestrom
Durch wiederholtes Drücken der Infotaste werden die weiteren Parameter in fol-
gender Reihenfolge angezeigt:
Bsp.: aktuelle Ladespan-
nung
Bsp.: eingespeiste La-
dungsmenge
Bsp.: eingespeiste Ener-
gie
Bsp.: bisherige Ladedauer
1
