FRO­NIUS MHP 280i G CMT User manual

Operating
Instructions
MHP 280i G CMT
MHP 400i W CMT
42,0410,2154 012-29082023
DE Bedienungsanleitung
EN Operating Instructions
ES Manual de instrucciones
CS Návod k obsluze

Inhaltsverzeichnis
Allgemeines 4
Allgemeines 4
Bestimmungsgemäße Verwendung 4
Erstausrüstung und Werkzeug 4
Funktionen der Brennertaste - Standard 5
Up/Down Funktion 5
JobMaster Funktion 6
Deaktivieren der linken oder rechten Brennertaster 6
Sicherheit 7
Warnhinweise am Gerät 7
Sicherheit 8
Inbetriebnahme 10
MTG d, MTW d - Verschleißteile am Brennerkörper montieren 10
Hinweis zur Draht-Führungsseele bei gasgekühlten Schweißbrennern 10
Draht-Führungsseele aus Stahl und CrNi im Brennerkörper montieren 11
Spann-Nippel überprüfen 11
Draht-Führungseinsatz aus Kunststoff im Brennerkörper montieren 12
Verschleißteile im Antrieb montieren 13
Auslaufdüse wechseln 15
Draht-Führungsseele vom Drahtpuffer in Richtung FSC montieren 16
Brennerkörper montieren 18
Draht-Förderseele am Drahtpuffer montieren 19
Schweißbrenner an Drahtvorschub anschließen 20
Schweißbrenner an Stromquelle und Kühlgerät anschließen 20
Drahtelektrode einfädeln 21
Anpressdruck einstellen 22
Brennerkörper wechseln, Brennerkörper verdrehen 23
Brennerkörper demontieren 23
Brennerkörper montieren 24
Brennerkörper verdrehen 25
Pflege, Wartung und Entsorgung 26
Allgemeines 26
Wartung bei jeder Inbetriebnahme 26
Bei jedem Austausch der Draht- /Korbspule 27
Erkennen von defekten Verschleißteilen 27
Drahtpuffer Draht-Führungseinsatz und Gleitstück wechseln oder reinigen 28
Draht-Führungsseele vom Drahtpuffer in Richtung Antriebseinheit montieren 29
Fehlerdiagnose, Fehlerbehebung 31
Fehlerdiagnose, Fehlerbehebung 31
Technische Daten 36
Allgemeines 36
Schweißbrenner gasgekühlt - MHP 280i G CMT 36
Schweißbrenner wassergekühlt - MHP 400i W CMT 37
3
DE

Allgemeines
Allgemeines In Kombination mit dem Drahtpuffer am Schlauchpaket sorgt der integrierte
Draht-Antriebsmotor für eine schnelle, reversierende Bewegung der Drahtelek-
trode. Vielfältige Rohrbogen-Ausführungen ermöglichen eine gute Zugänglich-
keit zur Schweißstelle.
Die Schweißbrenner sind besonders robust und verlässlich. Die ergonomisch ge-
formte Griffschale, ein Kugelgelenk und eine optimale Gewichtsverteilung
ermöglichen ein ermüdungsfreies Arbeiten.
Die Schweißbrenner stehen in gas- und wassergekühlter Ausführung zur
Verfügung. In Verbindung mit den verfügbaren Multilock-Brennerkörpern lassen
sich die Schweißbrenner an die unterschiedlichsten Aufgabenstellungen anpas-
sen und bewähren sich bestens in der manuellen Serien- und Einzelfertigung, so-
wie im Werkstättenbereich.
Das Schlauchpaket eignet sich besonders für:
-Dünnblech-Anwendungen allgemein
-Spritzerfreies MIG-Löten von verzinkten Dünnblechen
-Fügen von Stahl mit Aluminium
Bestimmungs-
gemäße Verwen-
dung
Der MIG/MAG Hand-Schweißbrenner ist ausschließlich zum MIG/MAG-
Schweißen bei manuellen Anwendungen bestimmt.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungs-
gemäß. Für hieraus entstehende Schäden haftet der Hersteller nicht.
Zur bestimmungsgemäßen Verwendung gehört auch
-das Beachten aller Hinweise aus der Bedienungsanleitung
-die Einhaltung der Inspektions- und Wartungsarbeiten
Erstausrüstung
und Werkzeug
Für den Betrieb des Schlauchpaketes ist eine dem Drahtdurchmesser und dem
Zusatz-Werkstoff entsprechende Erstausrüstung (BasicKit) erforderlich (siehe
Ersatzteilliste):
-Erstausrüstung Alu W
-Erstausrüstung Stahl
-Erstausrüstung CrNi
-Erstausrüstung Alu G / CuSi G/W
4

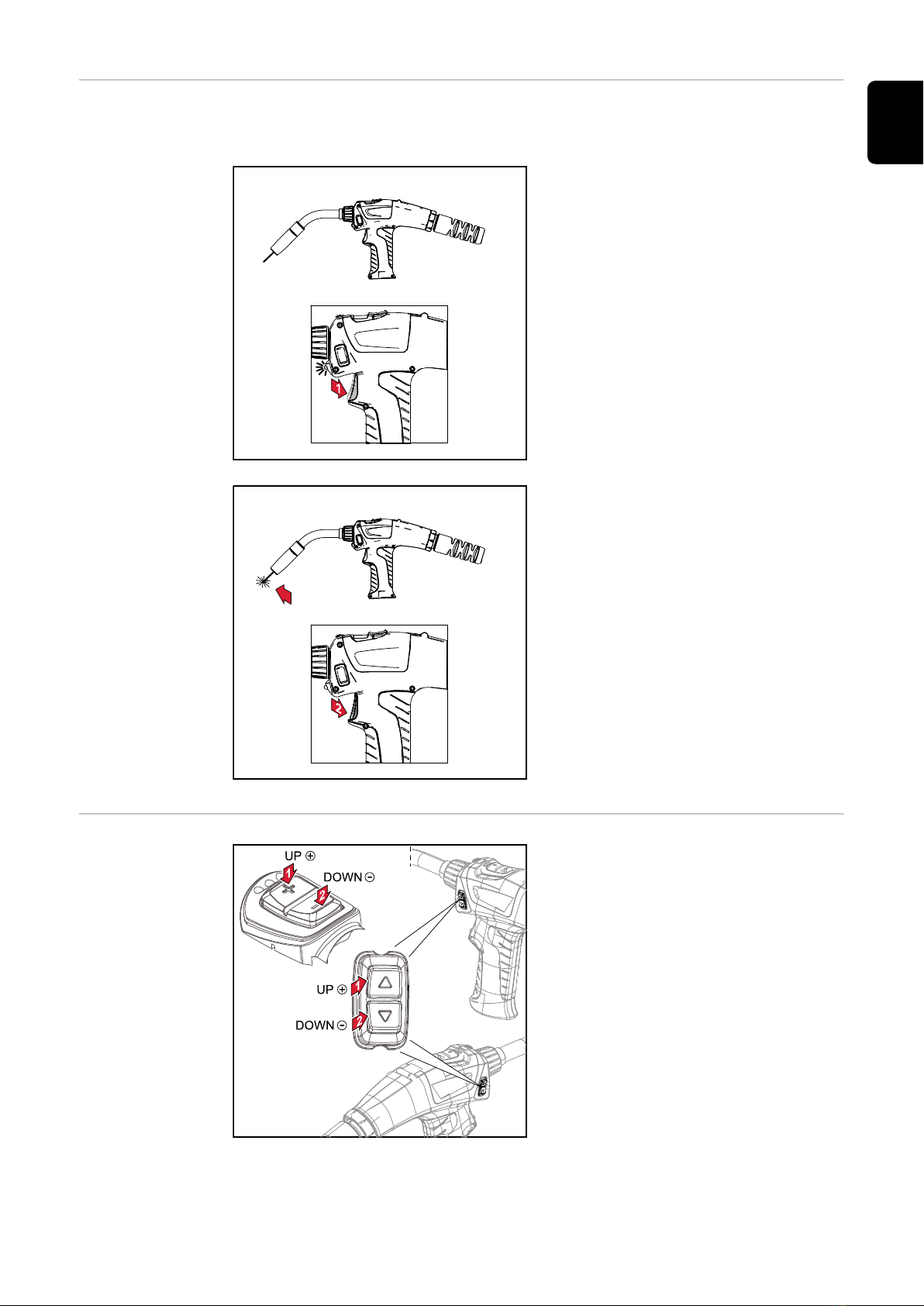

Funktionen der
Brennertaste -
Standard
Die Brennertaste des Standard Schweißbrenners verfügt über 2 Schaltpositio-
nen.
Funktion der Brennertaste in Schalt-
position 1 (Brennertaste halb durchge-
drückt):
-LED leuchtet.
Funktion der Brennertaste in Schalt-
position 2 (Brennertaste ganz durchge-
drückt):
-LED erlischt
-Schweißstart.

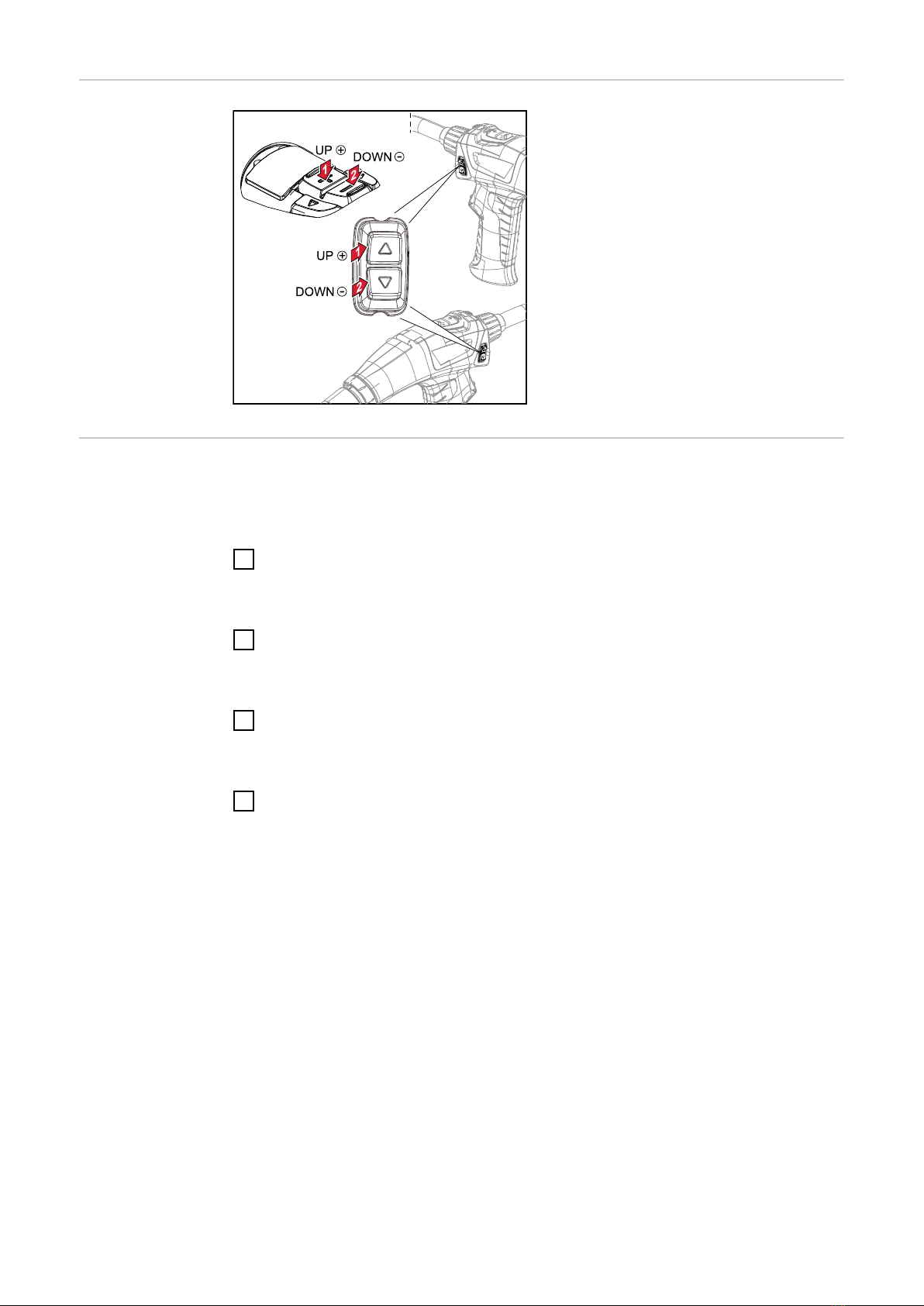

Up/Down Funkti-
on
Der Up/Down-Schweißbrenner verfügt
über folgende Funktionen:
-Veränderung der Schweißleistung
im Synergic-Betrieb mittels Up/
Down-Tasten
-Fehleranzeige:
-bei einem Systemfehler leuch-
ten alle LEDs rot,
-bei einem Datenkommunikati-
ons-Fehler blinken alle LEDs
rot
-Selbsttest in der Hochlaufse-
quenz:
-alle LEDs leuchten hinterein-
ander kurz auf
5
DE

JobMaster Funk-
tion
Der JobMaster-Schweißbrenner
verfügt über folgende Funktionen:
-mit den Pfeiltasten wird der
gewünschte Parameter an der
Stromquelle ausgewählt
-mit den +/- Tasten wird der aus-
gewählte Parameter verändert
-das Display zeigt den aktuellen Pa-
rameter und Wert an
Deaktivieren der
linken oder rech-
ten Brennertas-
ter
Standardmäßig sind die Brennertaster auf beiden Seiten aktiviert. Falls eine Sei-
te deaktiviert werden soll, wie folgt vorgehen:
Deaktivieren der linken Brennertaster
1„-“ Taste auf der linken Seite und gleichzeitig „+“ Taste auf der rechten Seite
für fünf Sekunden drücken
Deaktivieren der rechten Brennertaster
1„-“ Taste auf der rechten Seite und gleichzeitig „+“ Taste auf der linken Seite
für fünf Sekunden drücken
Deaktivieren der linken und rechten Brennertaster
1„-“ Taste auf der rechten Seite und gleichzeitig „-“ Taste auf der linken Seite
für fünf Sekunden drücken
Aktivieren der linken und rechten Brennertaster
1„+“ Taste auf der rechten Seite und gleichzeitig „+“ Taste auf der linken Seite
für fünf Sekunden drücken
6

Sicherheit

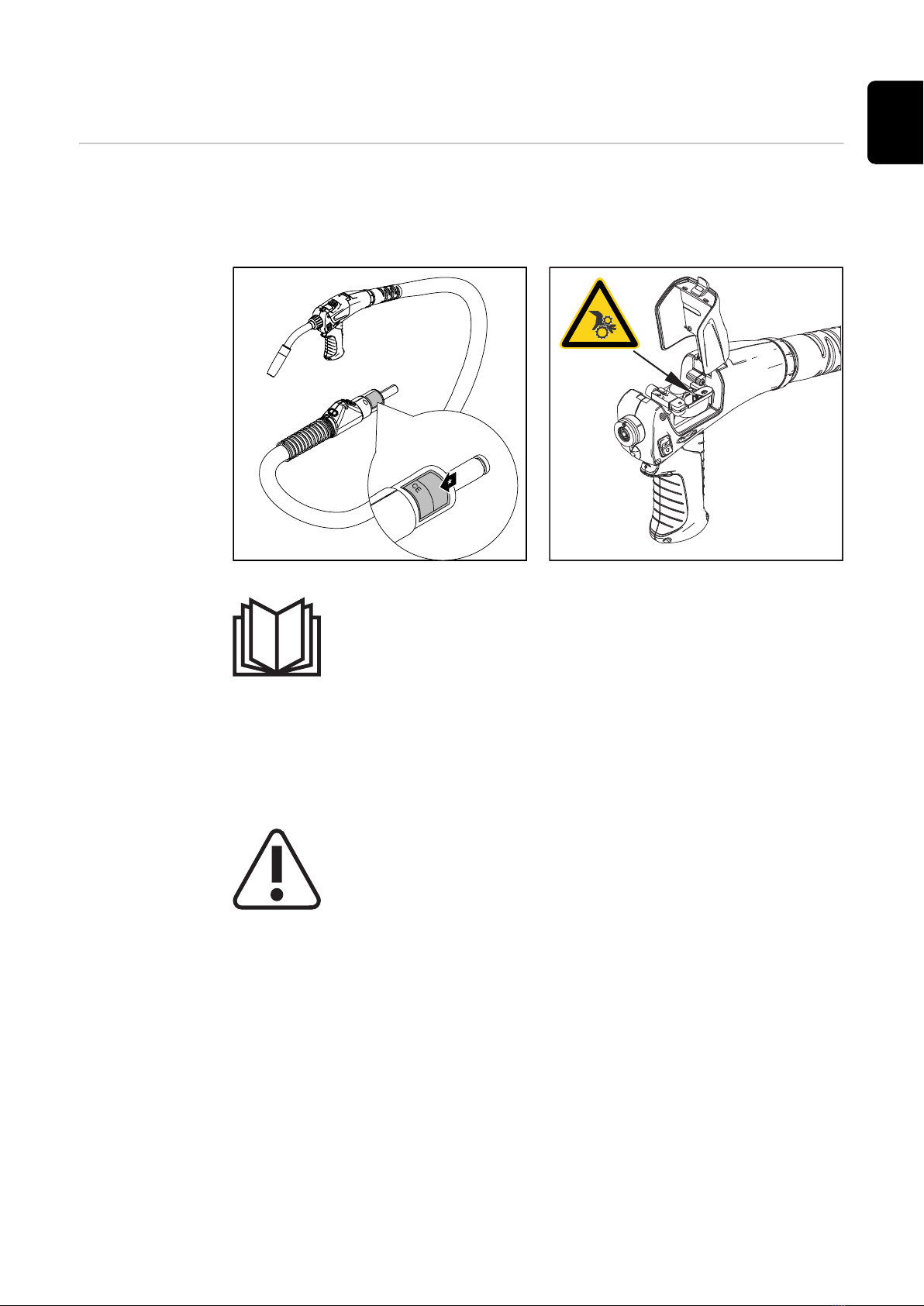

Warnhinweise
am Gerät
Der Schweißbrenner ist mit Sicherheitssymbolen und einem Leistungsschild aus-
gestattet. Das Leistungsschild und die Sicherheitssymbole dürfen weder entfernt
noch übermalt werden. Die Symbole warnen vor Fehlbedienung, woraus schwer-
wiegende Personen- und Sachschäden resultieren können.
Leistungsschild mit Sicherheitssymbolen Warnung vor beweglichen Teilen
Beschriebene Funktionen erst anwenden, wenn folgende Dokumente vollständig
gelesen und verstanden wurden:
-diese Bedienungsanleitung
-das beiligende Dokument „Sicherheitsvorschriften“
-sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere
Sicherheitsvorschriften
Schweißen ist gefährlich. Für das ordnungsgemäße Arbeiten mit dem Gerät
müssen folgende Grundvoraussetzungen erfüllt sein:
-Ausreichende Qualifikation für das Schweißen
-Geeignete Schutzausrüstung
-Fernhalten unbeteiligter Personen von dem Schweißbrenner und dem
Schweißprozess
7
DE

Ausgediente Geräte nicht in den Hausmüll geben, sondern entsprechend den Si-
cherheitsvorschriften entsorgen.
Hände, Haare, Kleidungsstücke und Werkzeuge von beweglichen Teilen fernhal-
ten, wie zum Beispiel:
-Zahnräder
-Vorschubrollen
-Drahtspulen und Drahtelektroden
Nicht in rotierende Vorschubrollen des Drahtantriebes oder in rotierende An-
triebsteile greifen.
Die Abdeckung des Schweißbrenners darf nur für die Dauer von Wartungs- und
Reparaturarbeiten geöffnet werden.
Während des Betriebes
-Sicherstellen, dass die Abdeckung geschlossen ist.
-Die Abdeckung geschlossen halten.
Sicherheit WARNUNG!
Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
▶Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen
nur von geschultem Fachpersonal ausgeführt werden.
▶Dieses Dokument lesen und verstehen.
▶Sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere
Sicherheitsvorschriften lesen und verstehen.
WARNUNG!
Gefahr durch elektrischen Strom und Verletzungsgefahr durch austretende
Drahtelektrode.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
▶Netzschalter der Stromquelle in Stellung - O - schalten.
▶Stromquelle vom Netz trennen.
▶Sicherstellen, dass die Stromquelle bis zum Abschluss aller Arbeiten vom
Netz getrennt bleibt.
8

WARNUNG!
Gefahr durch elektrischen Strom.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
▶Sämtliche Kabel, Leitungen und Schlauchpakete müssen immer fest ange-
schlossen, unbeschädigt, korrekt isoliert und ausreichend dimensioniert sein.
VORSICHT!
Verbrennungsgefahr durch heiße Schweißbrenner-Komponenten und heißes
Kühlmittel.
Schwere Verbrühungen können die Folge sein.
▶Vor Beginn aller in dieser Bedienungsanleitung beschriebenen Arbeiten
sämtliche Schweißbrenner-Komponenten und das Kühlmittel auf Zimmer-
temperatur (+25 °C, +77 °F) abkühlen lassen.
VORSICHT!
Beschädigungsgefahr durch Betrieb ohne Kühlmittel.
Schwerwiegende Sachschäden können die Folge sein.
▶Wassergekühlte Schweißbrenner nie ohne Kühlmittel in Betrieb nehmen.
▶Für hieraus entstandene Schäden haftet der Hersteller nicht, sämtliche
Gewährleistungsansprüche erlöschen.
VORSICHT!
Gefahr durch Kühlmittelaustritt.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
▶Die Kühlmittel-Schläuche der wassergekühlten Schweißbrenner immer mit
dem darauf montierten Kunststoff-Verschluss verschließen, wenn diese vom
Kühlgerät oder vom Drahtvorschub getrennt werden.
VORSICHT!
Verletzungsgefahr durch bewegte Teile.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
▶Den Schweißbrenner nur betreiben, wenn die Abdeckung über den Vor-
schubrollen geschlossen ist.
9
DE

Inbetriebnahme

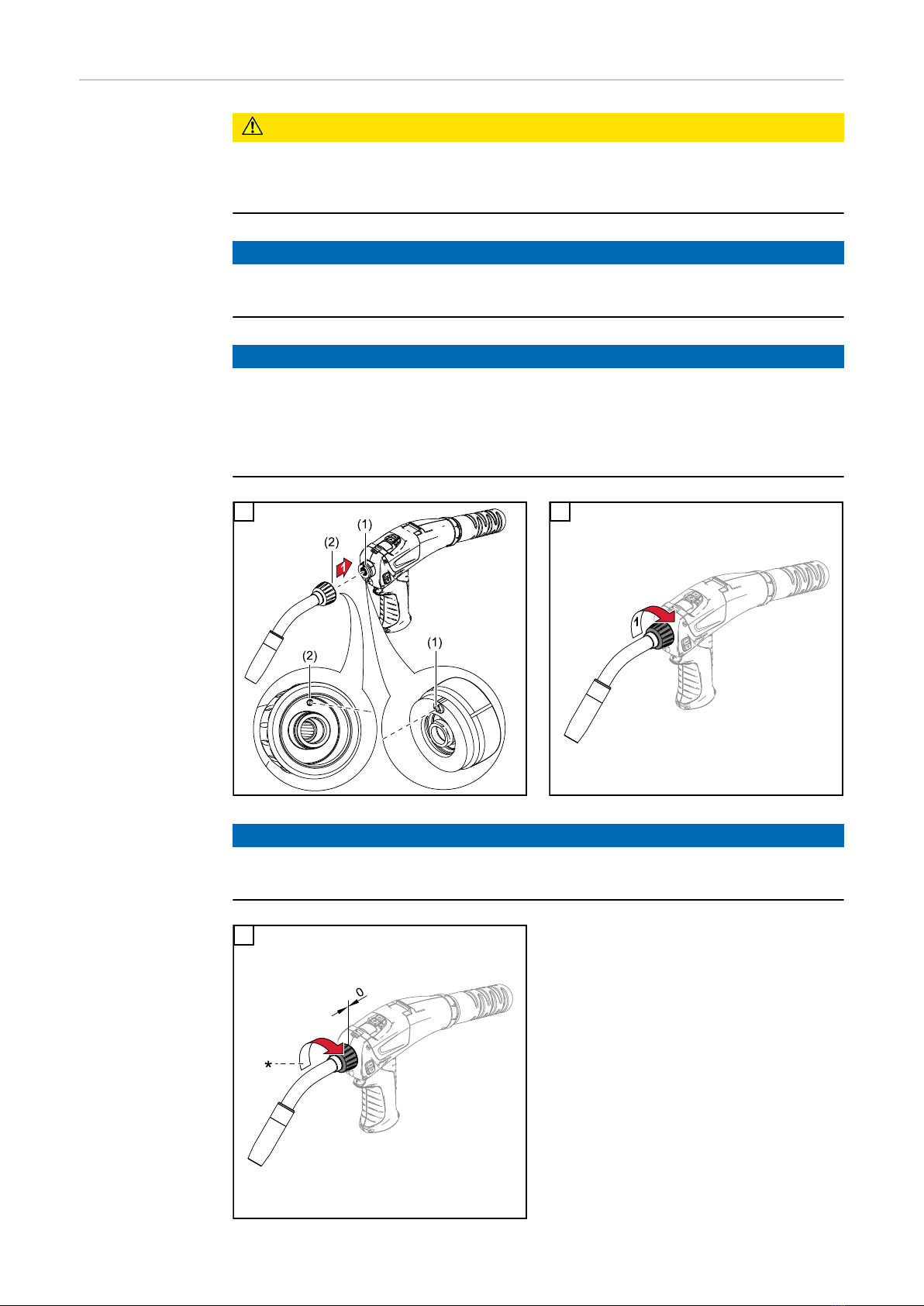

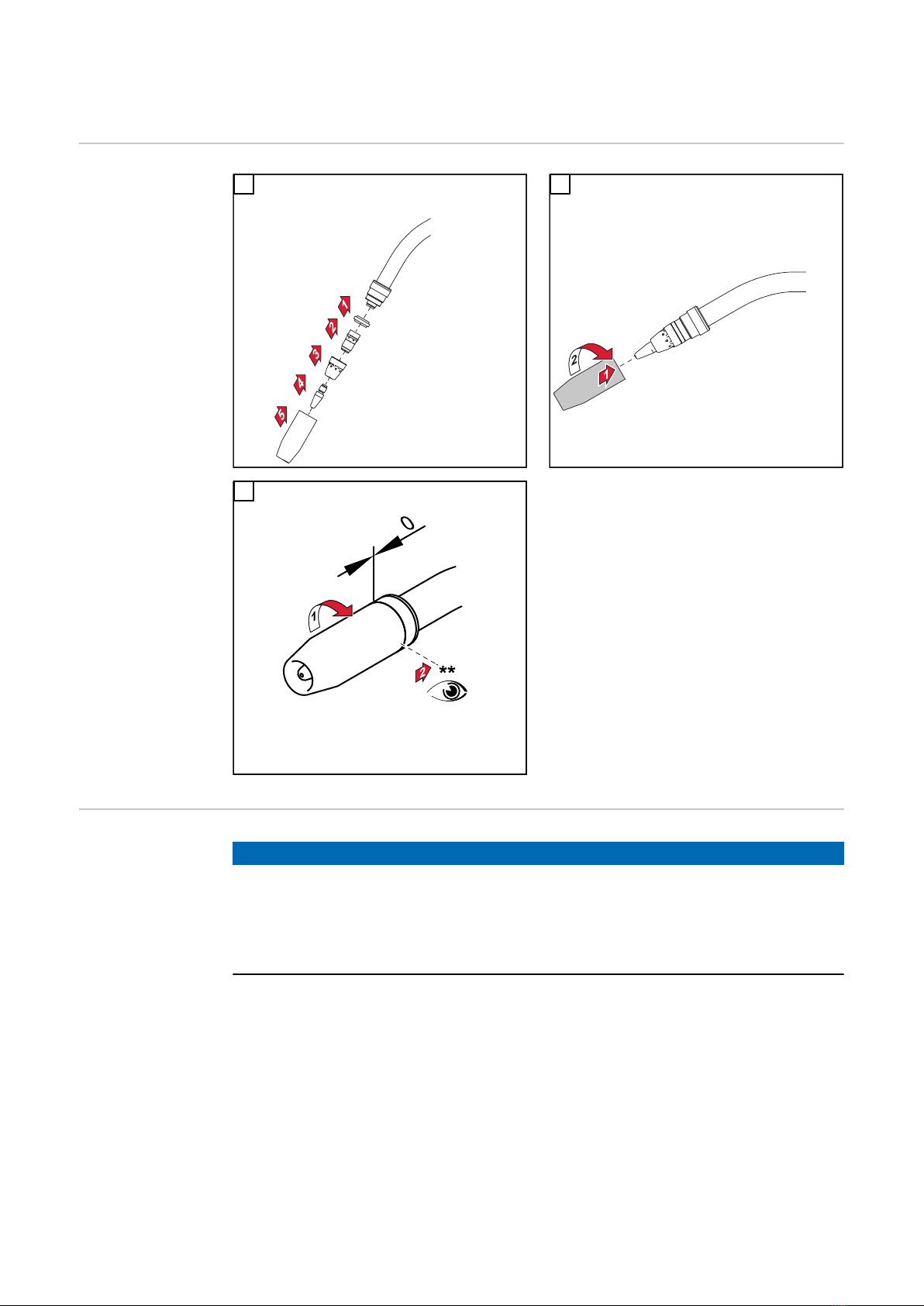

MTG d, MTW d -
Verschleißteile
am Bren-
nerkörper mon-
tieren
1 2
3** Gasdüse bis auf Anschlag fest-
ziehen

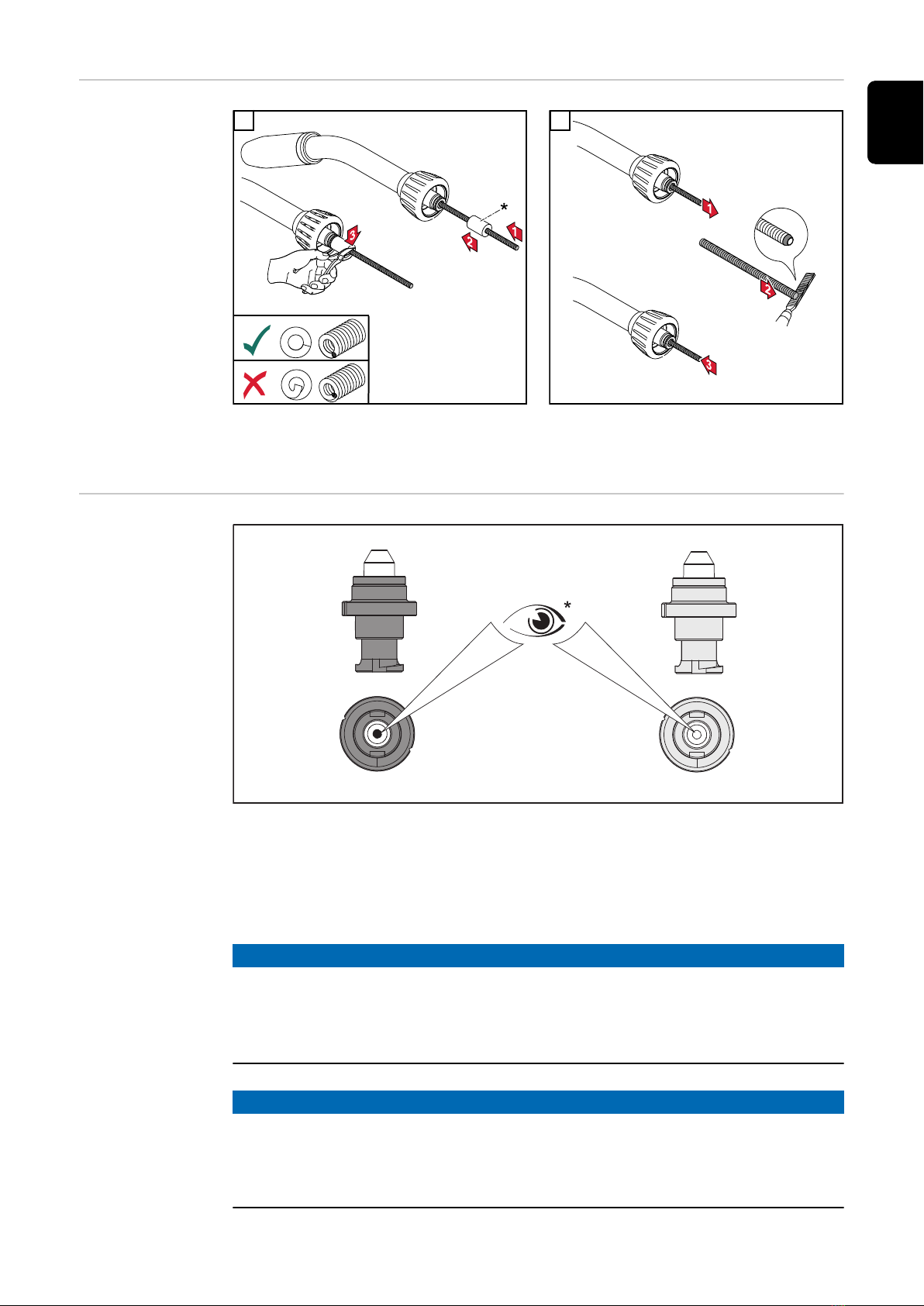

Hinweis zur
Draht-Führungs-
seele bei gas-
gekühlten
Schweißbren-
nern
HINWEIS!
Wird bei gasgekühlten Schweißbrennern im Brennerkörper eine Draht-
Führungsseele aus Kunststoff verwendet, die in den technischen Daten angege-
benen Leistungsdaten um 30 % reduzieren.
▶Um gasgekühlte Schweißbrenner mit der maximalen Leistung betreiben zu
können, im Brennerkörper eine Draht-Führungsseele aus Stahl verwenden.
10
