Inhaltsverzeichnis
Allgemeines 4
Allgemeines 4
Bestimmungsgemäße Verwendung 4
Erstausrüstung und Werkzeug 4
Funktionen der Brennertaste - Standard 5
Up/Down Funktion 5
JobMaster Funktion 6
Deaktivieren der linken oder rechten Brennertaster 6
Sicherheit 7
Warnhinweise am Gerät 7
Sicherheit 8
Inbetriebnahme 10
MTG d, MTW d - Verschleißteile am Brennerkörper montieren 10
Hinweis zur Draht-Führungsseele bei gasgekühlten Schweißbrennern 10
Draht-Führungsseele aus Stahl und CrNi im Brennerkörper montieren 11
Draht-Führungseinsatz aus Kunststoff im Brennerkörper montieren 11
Verschleißteile im Antrieb montieren 12
Auslaufdüse wechseln 14
Draht-Führungsseele vom Drahtpuffer in Richtung FSC montieren 15
Brennerkörper montieren 17
Draht-Förderseele am Drahtpuffer montieren 18
Schweißbrenner an Drahtvorschub anschließen 19
Schweißbrenner an Stromquelle und Kühlgerät anschließen 19
Drahtelektrode einfädeln 20
Anpressdruck einstellen 21
Brennerkörper wechseln, Brennerkörper verdrehen 22
Brennerkörper demontieren 22
Brennerkörper montieren 23
Brennerkörper verdrehen 24
Pflege, Wartung und Entsorgung 25
Allgemeines 25
Wartung bei jeder Inbetriebnahme 25
Bei jedem Austausch der Draht- /Korbspule 26
Erkennen von defekten Verschleißteilen 26
Drahtpuffer Draht-Führungseinsatz und Gleitstück wechseln oder reinigen 27
Draht-Führungsseele vom Drahtpuffer in Richtung Antriebseinheit montieren 28
Fehlerdiagnose, Fehlerbehebung 30
Fehlerdiagnose, Fehlerbehebung 30
Technische Daten 35
Allgemeines 35
Schweißbrenner gasgekühlt - MHP 280i G CMT 35
Schweißbrenner wassergekühlt - MHP 400i W CMT 36
3
DE

Allgemeines
Allgemeines In Kombination mit dem Drahtpuffer am Schlauchpaket sorgt der integrierte Draht-
Antriebsmotor für eine schnelle, reversierende Bewegung der Drahtelektrode. Vielfältige
Rohrbogen-Ausführungen ermöglichen eine gute Zugänglichkeit zur Schweißstelle.
Die Schweißbrenner sind besonders robust und verlässlich. Die ergonomisch geformte
Griffschale, ein Kugelgelenk und eine optimale Gewichtsverteilung ermöglichen ein
ermüdungsfreies Arbeiten.
Die Schweißbrenner stehen in gas- und wassergekühlter Ausführung zur Verfügung. In
Verbindung mit den verfügbaren Multilock-Brennerkörpern lassen sich die Schweißbren-
ner an die unterschiedlichsten Aufgabenstellungen anpassen und bewähren sich bes-
tens in der manuellen Serien- und Einzelfertigung, sowie im Werkstättenbereich.
Das Schlauchpaket eignet sich besonders für:
- Dünnblech-Anwendungen allgemein
- Spritzerfreies MIG-Löten von verzinkten Dünnblechen
- Fügen von Stahl mit Aluminium
Bestimmungs-
gemäße Verwen-
dung
Der MIG/MAG Hand-Schweißbrenner ist ausschließlich zum MIG/MAG-Schweißen bei
manuellen Anwendungen bestimmt.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
Für hieraus entstehende Schäden haftet der Hersteller nicht.
Zur bestimmungsgemäßen Verwendung gehört auch
- das Beachten aller Hinweise aus der Bedienungsanleitung
- die Einhaltung der Inspektions- und Wartungsarbeiten
Erstausrüstung
und Werkzeug
Für den Betrieb des Schlauchpaketes ist eine dem Drahtdurchmesser und dem Zusatz-
Werkstoff entsprechende Erstausrüstung (BasicKit) erforderlich (siehe Ersatzteilliste):
- Erstausrüstung Alu W
- Erstausrüstung Stahl
- Erstausrüstung CrNi
- Erstausrüstung Alu G / CuSi G/W
4

Funktionen der
Brennertaste -
Standard
Die Brennertaste des Standard Schweißbrenners verfügt über 2 Schaltpositionen.
Funktion der Brennertaste in Schaltposi-
tion 1 (Brennertaste halb durchgedrückt):
- LED leuchtet.
Funktion der Brennertaste in Schaltposi-
tion 2 (Brennertaste ganz durchgedrückt):
- LED erlischt
- Schweißstart.
Up/Down Funk-
tion
Der Up/Down-Schweißbrenner verfügt
über folgende Funktionen:
- Veränderung der Schweißleistung im
Synergic-Betrieb mittels Up/Down-
Tasten
- Fehleranzeige:
• bei einem Systemfehler leuchten
alle LEDs rot,
• bei einem Datenkommunikations-
Fehler blinken alle LEDs rot
- Selbsttest in der Hochlaufsequenz:
• alle LEDs leuchten hintereinander
kurz auf
5
DE

JobMaster Funk-
tion
Der JobMaster-Schweißbrenner verfügt
über folgende Funktionen:
- mit den Pfeiltasten wird der
gewünschte Parameter an der Strom-
quelle ausgewählt
- mit den +/- Tasten wird der aus-
gewählte Parameter verändert
- das Display zeigt den aktuellen Para-
meter und Wert an
Deaktivieren der
linken oder rech-
ten Brennertaster
Standardmäßig sind die Brennertaster auf beiden Seiten aktiviert. Falls eine Seite deakti-
viert werden soll, wie folgt vorgehen:
Deaktivieren der linken Brennertaster
1„-“ Taste auf der linken Seite und gleichzeitig „+“ Taste auf der rechten Seite für fünf
Sekunden drücken
Deaktivieren der rechten Brennertaster
1„-“ Taste auf der rechten Seite und gleichzeitig „+“ Taste auf der linken Seite für fünf
Sekunden drücken
Deaktivieren der linken und rechten Brennertaster
1„-“ Taste auf der rechten Seite und gleichzeitig „-“ Taste auf der linken Seite für fünf
Sekunden drücken
Aktivieren der linken und rechten Brennertaster
1„+“ Taste auf der rechten Seite und gleichzeitig „+“ Taste auf der linken Seite für fünf
Sekunden drücken
6

Sicherheit
Warnhinweise am
Gerät
Der Schweißbrenner ist mit Sicherheitssymbolen und einem Leistungsschild ausgestat-
tet. Das Leistungsschild und die Sicherheitssymbole dürfen weder entfernt noch über-
malt werden. Die Symbole warnen vor Fehlbedienung, woraus schwerwiegende Perso-
nen- und Sachschäden resultieren können.
Leistungsschild mit Sicherheitssymbolen Warnung vor beweglichen Teilen
Beschriebene Funktionen erst anwenden, wenn folgende Dokumente vollständig gele-
sen und verstanden wurden:
- diese Bedienungsanleitung
- das beiligende Dokument „Sicherheitsvorschriften“
- sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicher-
heitsvorschriften
Schweißen ist gefährlich. Für das ordnungsgemäße Arbeiten mit dem Gerät müssen fol-
gende Grundvoraussetzungen erfüllt sein:
- Ausreichende Qualifikation für das Schweißen
- Geeignete Schutzausrüstung
- Fernhalten unbeteiligter Personen von dem Schweißbrenner und dem Schweißpro-
zess
7
DE

Ausgediente Geräte nicht in den Hausmüll geben, sondern entsprechend den Sicher-
heitsvorschriften entsorgen.
Hände, Haare, Kleidungsstücke und Werkzeuge von beweglichen Teilen fernhalten, wie
zum Beispiel:
- Zahnräder
- Vorschubrollen
- Drahtspulen und Drahtelektroden
Nicht in rotierende Vorschubrollen des Drahtantriebes oder in rotierende Antriebsteile
greifen.
Die Abdeckung des Schweißbrenners darf nur für die Dauer von Wartungs- und Repara-
turarbeiten geöffnet werden.
Während des Betriebes
- Sicherstellen, dass die Abdeckung geschlossen ist.
- Die Abdeckung geschlossen halten.
Sicherheit WARNUNG!
Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
▶Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von
geschultem Fachpersonal ausgeführt werden.
▶Dieses Dokument lesen und verstehen.
▶Sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicher-
heitsvorschriften lesen und verstehen.
WARNUNG!
Gefahr durch elektrischen Strom und Verletzungsgefahr durch austretende Draht-
elektrode.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
▶Netzschalter der Stromquelle in Stellung - O - schalten.
▶Stromquelle vom Netz trennen.
▶Sicherstellen, dass die Stromquelle bis zum Abschluss aller Arbeiten vom Netz
getrennt bleibt.
8

WARNUNG!
Gefahr durch elektrischen Strom.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
▶Sämtliche Kabel, Leitungen und Schlauchpakete müssen immer fest angeschlos-
sen, unbeschädigt, korrekt isoliert und ausreichend dimensioniert sein.
VORSICHT!
Verbrennungsgefahr durch heiße Schweißbrenner-Komponenten und heißes
Kühlmittel.
Schwere Verbrühungen können die Folge sein.
▶Vor Beginn aller in dieser Bedienungsanleitung beschriebenen Arbeiten sämtliche
Schweißbrenner-Komponenten und das Kühlmittel auf Zimmertemperatur (+25 °C,
+77 °F) abkühlen lassen.
VORSICHT!
Beschädigungsgefahr durch Betrieb ohne Kühlmittel.
Schwerwiegende Sachschäden können die Folge sein.
▶Wassergekühlte Schweißbrenner nie ohne Kühlmittel in Betrieb nehmen.
▶Für hieraus entstandene Schäden haftet der Hersteller nicht, sämtliche Gewährleis-
tungsansprüche erlöschen.
VORSICHT!
Gefahr durch Kühlmittelaustritt.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
▶Die Kühlmittel-Schläuche der wassergekühlten Schweißbrenner immer mit dem dar-
auf montierten Kunststoff-Verschluss verschließen, wenn diese vom Kühlgerät oder
vom Drahtvorschub getrennt werden.
VORSICHT!
Verletzungsgefahr durch bewegte Teile.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
▶Den Schweißbrenner nur betreiben, wenn die Abdeckung über den Vorschubrollen
geschlossen ist.
9
DE

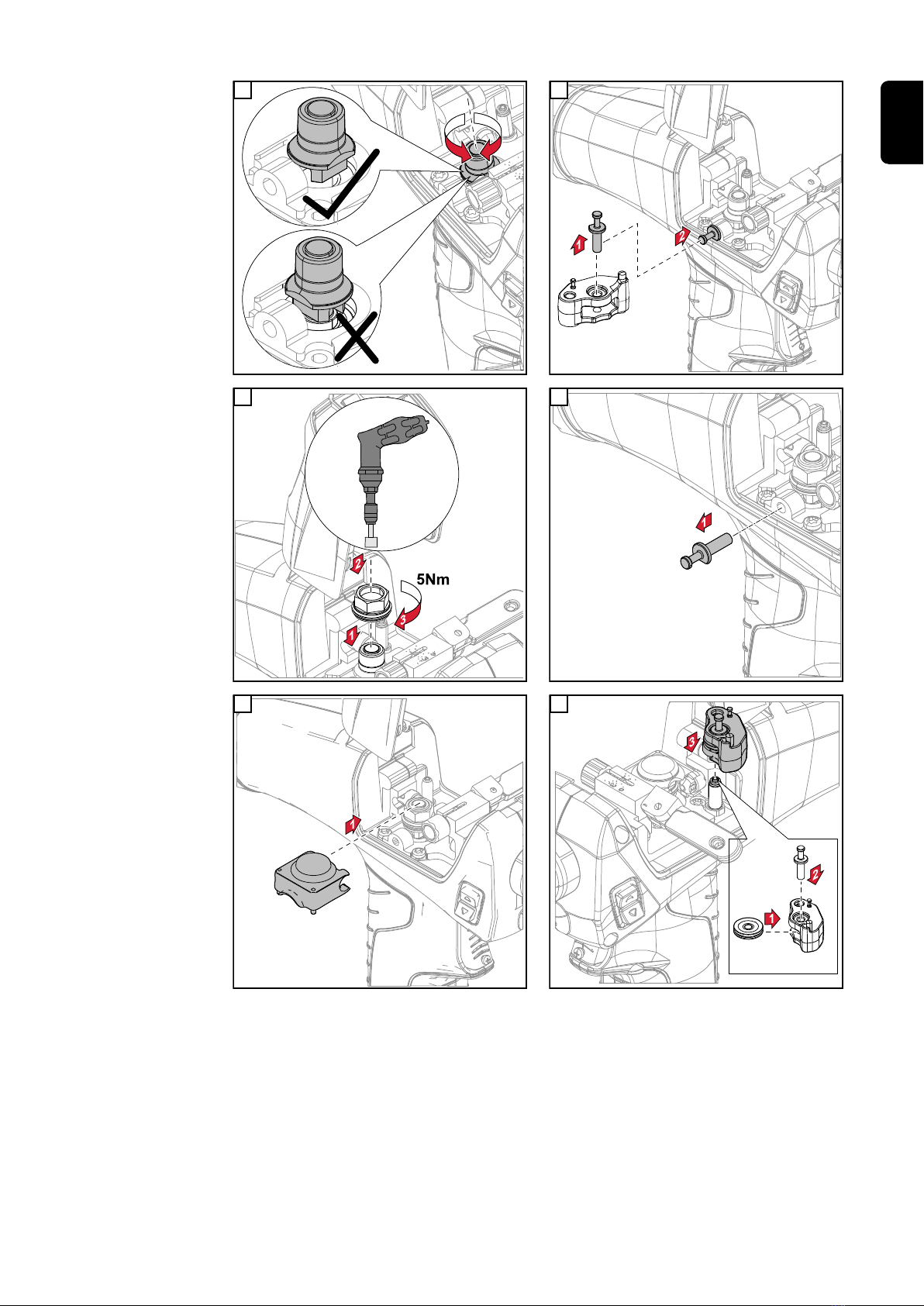

Inbetriebnahme

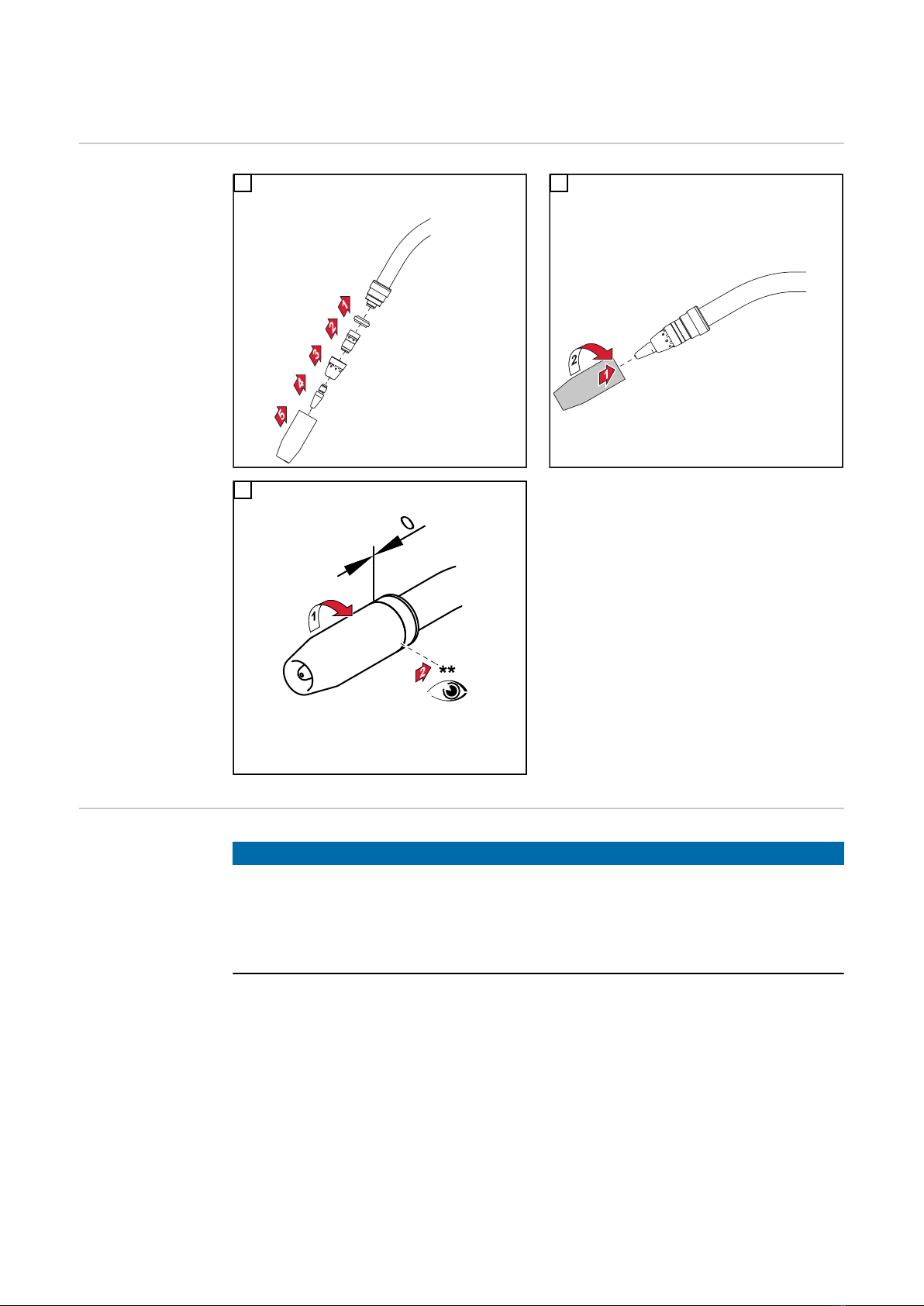

MTG d, MTW d -
Verschleißteile
am Bren-
nerkörper mon-
tieren
1 2
3** Gasdüse bis auf Anschlag festzie-
hen
Hinweis zur
Draht-Führungs-
seele bei gas-
gekühlten
Schweißbrennern
HINWEIS!
Wird bei gasgekühlten Schweißbrennern im Brennerkörper eine Draht-Führungs-
seele aus Kunststoff verwendet, die in den technischen Daten angegebenen Leis-
tungsdaten um 30 % reduzieren.
▶Um gasgekühlte Schweißbrenner mit der maximalen Leistung betreiben zu können,
im Brennerkörper eine Draht-Führungsseele aus Stahl verwenden.
10

Draht-Führungs-
seele aus Stahl
und CrNi im
Brennerkörper
montieren
1 2
* Das Ablängrohr des Schweißbrenners verwenden (Gas = 40 mm, Wasser = 50 mm)
Draht-Führungs-
einsatz aus
Kunststoff im
Brennerkörper
montieren
1 2
* Das Ablängrohr des Schweißbrenners verwenden (Gas = 40 mm, Wasser = 50 mm)
11
DE

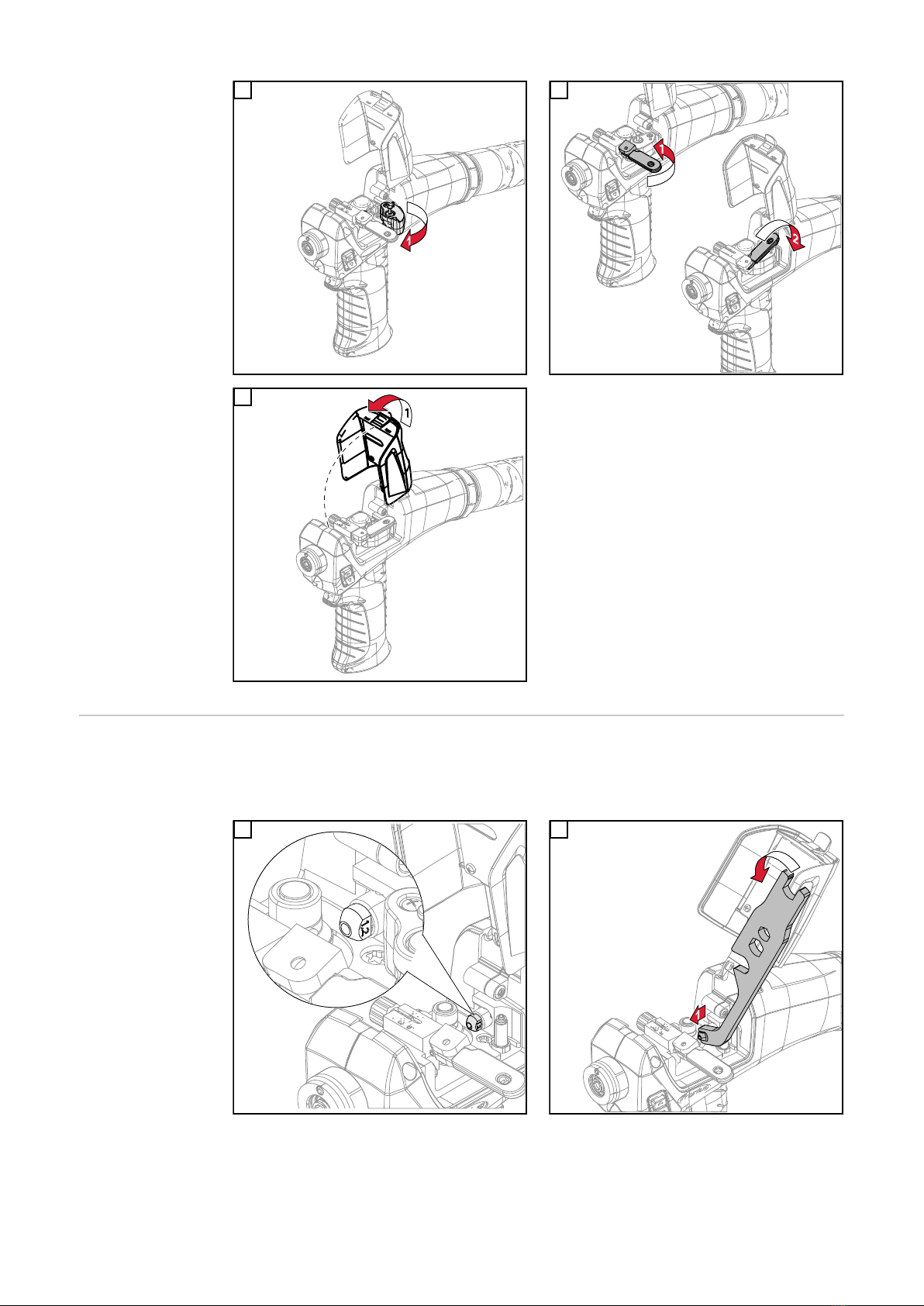

Verschleißteile im
Antrieb montie-
ren
Standardmäßig ist eine rote Auslaufdüse (1) für Drähte mit 0,8 - 1,2 mm vormontiert.
Falls eine andere Auslaufdüse benötigt wird, siehe Kapitel „Auslaufdüse wechseln“.
1 2
3 4
5 6
12

7 8
9 10
11 12
13
DE

13 14
15
Auslaufdüse
wechseln
Standardmäßig ist eine Auslaufdüse für Drahtdurchmesser von 0,8 - 1,2 mm vormontiert
(rot), falls für die Anwendung ein Drahtdurchmesser von 1,4 oder 1,6 mm erforderlich ist,
muss die Auslaufdüse mit 1,6 mm (schwarz) eingebaut werden.
1 2
14

3 4

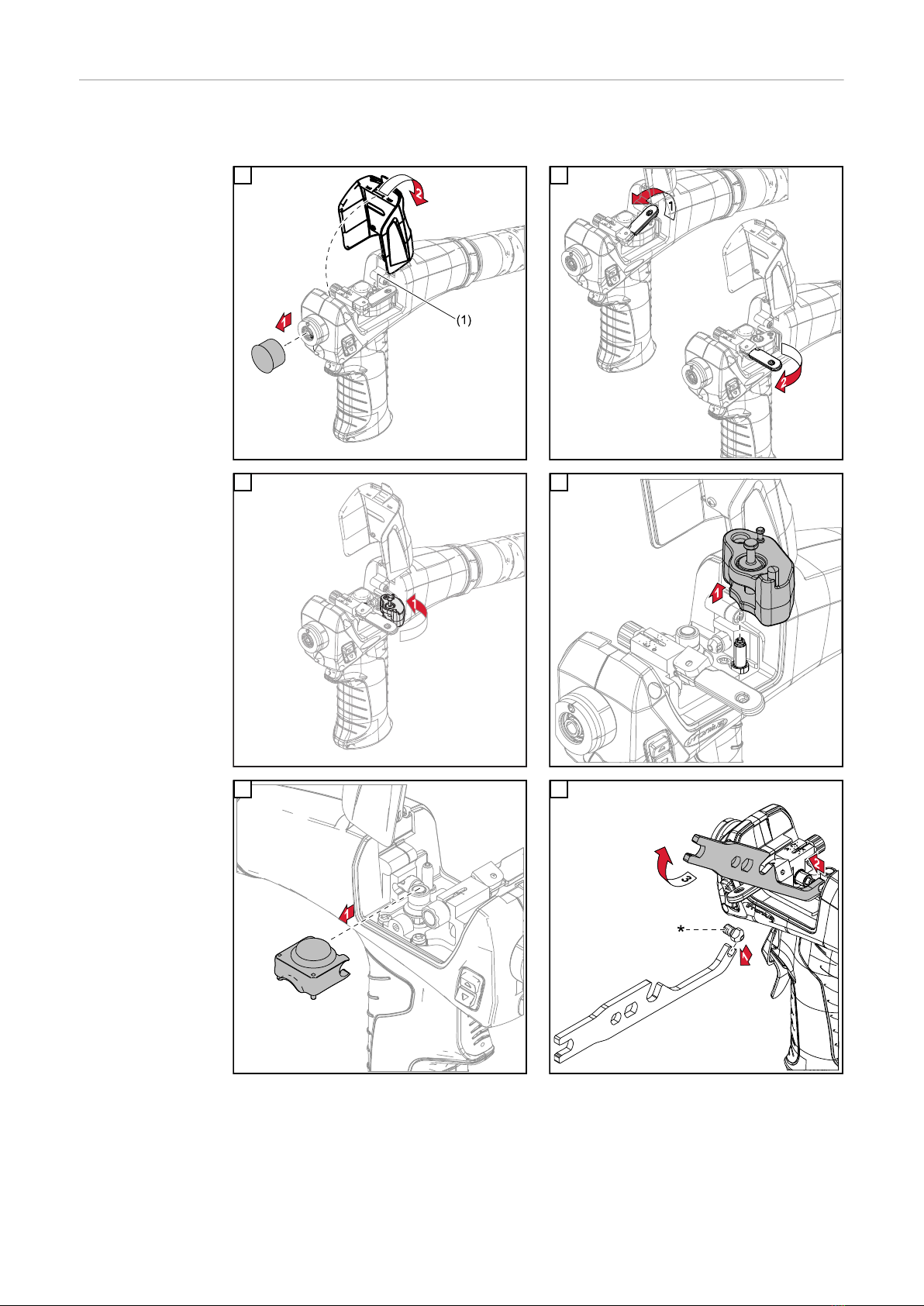

Draht-Führungs-
seele vom Draht-
puffer in Rich-
tung FSC montie-
ren
HINWEIS!
Damit die Draht-Führungsseele richtig montiert werden kann, das Schlauchpaket
bei der Montage der Draht-Führungsseele gerade auslegen.
1 2
** Stahl Draht-Führungsseele
*** Kunststoff Draht-Führungsseele
3
**** den Verschluss bis auf Anschlag auf die Draht-
Führungsseele aufschrauben. Die Draht-Führungs-
seele muss durch die Bohrung im Verschluss zu
sehen sein.
4
15
DE

5 6
7 8
16

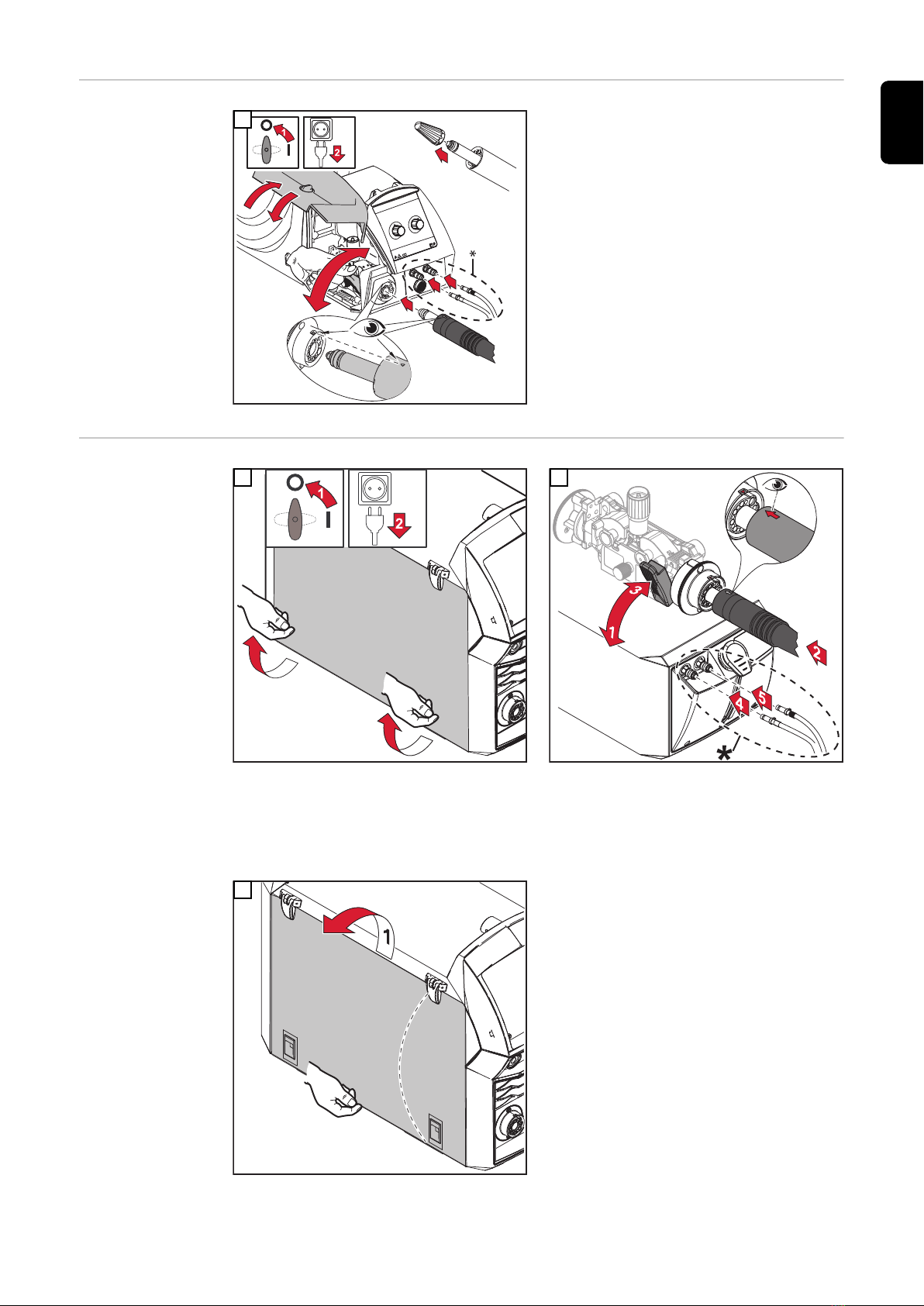

Brennerkörper
montieren VORSICHT!
Gefahr von Beschädigung des Schweißbrenners.
▶Die Überwurfmutter des Brennerkörpers immer bis auf Anschlag festschrauben.
HINWEIS!
Vor der Montage eines Brennerkörpers sicherstellen, dass die Kuppelstelle des
Brennerkörpers und des Schlauchpaketes unbeschädigt und sauber ist.
HINWEIS!
Bei wassergekühlten Schweißbrennern kann aufgrund der Bauweise des
Schweißbrenners ein erhöhter Widerstand beim Festschrauben der Überwurfmut-
ter auftreten.
Dies ist normal. Die Überwurfmutter des Brennerkörpers immer bis auf Anschlag fest-
schrauben.
1 2
HINWEIS!
Wenn der Pass-Stift (1) des Schlauchpaketes in die Passbohrung (2) des Bren-
nerkörpers greift, befindet sich der Brennerkörper in der 0°-Stellung.
3* Sicherstellen, dass die Überwurf-
mutter bis auf Anschlag festge-
schraubt ist.
17
DE

Draht-Förder-
seele am Draht-
puffer montieren
WICHTIG!
- Draht-Förderschlauch keiner Zugspannung aussetzen!
- Das Gleitstück Schweißbrenner-seitig montieren!
1
1
"click"
11
1
1
1
"click"
1
1
2
3
1
4
1
5 6
18

Schweißbrenner
an Drahtvor-
schub
anschließen
3
48
5
7
6
9
10
1* nur wenn die optional erhältlichen
Kühlmittel-Anschlüsse im Draht-
vorschub eingebaut sind und bei
wassergekühltem Schweißbrenner.
Die Kühlmittel-Schläuche immer
entsprechend ihrer farblichen Mar-
kierung anschließen.
Schweißbrenner
an Stromquelle
und Kühlgerät
anschließen
33
1 2
* nur wenn die optional erhältlichen Kühlmittel-Anschlüsse im Kühlgerät eingebaut
sind und bei wassergekühltem Schweißbrenner.
Die Kühlmittel-Schläuche immer entsprechend ihrer farblichen Markierung
anschließen.
3
19
DE

Drahtelektrode
einfädeln VORSICHT!
Gefahr von Personen- und Sachschäden durch Schweißstrom und unbeabsichtig-
tes Zünden eines Lichtbogens.
▶Vor Beginn der Arbeiten die Masseverbindung zwischen Schweißsystem und
Werkstück trennen.
VORSICHT!
Beschädigungsgefahr des Schweißbrenners durch scharfkantiges Ende der Draht-
elektrode.
▶Das Ende der Drahtelektrode vor dem Einführen gut entgraten.
VORSICHT!
Verletzungsgefahr durch Federwirkung der aufgespulten Drahtelektrode.
▶Beim Einschieben der Drahtelektrode in den 4-Rollenantrieb des Drahtvorschubes
das Ende der Drahtelektrode gut festhalten, um Verletzungen durch zurückschnel-
lende Drahtelektrode zu vermeiden.
1 2
VORSICHT!
Gefahr von Personen- und Sachschäden durch austretende Drahtelektrode.
Während der Arbeiten
▶Schweißbrenner so halten, dass die Schweißbrenner-Spitze von Gesicht und Körper
weg zeigt
▶eine geeignete Schutzbrille verwenden
▶Schweißbrenner nicht auf Personen richten
▶darauf achten, dass die Drahtelektrode keine elektrisch leitenden oder geerdeten
Teile berührt (z.B. Gehäuse, etc.)
▶Die Abdeckungen des Drahtpuffers und der Griffschale müssen geschlossen sein.
HINWEIS!
Zum Einfädeln der Drahtelektrode, das Schlauchpaket wie nachfolgend abgebildet
in einer geraden Linie auslegen.
Maximal erlaubte Einfädelgeschwindigkeit = 10 m/s.
20
