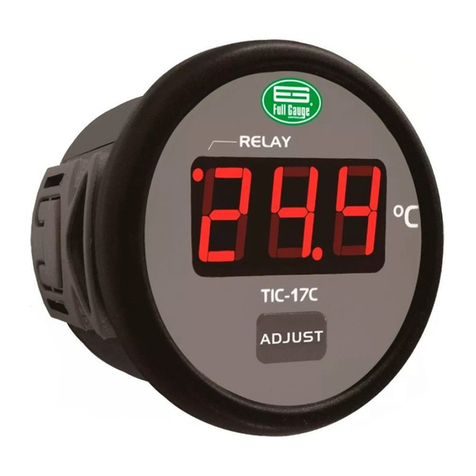

Full Gauge TIC-17 Series User manual

Esta função permite configurar o modo de operação do instrumento (aquecimento ou refrigeração)
É a diferença de temperatura (histerese) entre LIGAR e DESLIGAR a saída de controle “RELAY”
É o tempo mínimo que a saída do controlador permanecerá desligada. Esse retardo inicia no momento em que a saída é desligada.
É o deslocamento de indicação. Permite compensar eventuais desvios na leitura de temperatura
Faixa permitida ao usuário final para ajuste do setpoint (bloqueio de mínima)
Faixa permitida ao usuário final para ajuste do setpoint (bloqueio de máxima)
Parâmetros de configuração protegidos por código de acesso:
- Alimentação direta: 115 ou 230 Vac (50/ 60 Hz)
12 ou 24Vac/dc
- Temperatura de Controle: -50 a 105 ºC
- Resolução: 0.1ºC (entre -10 e 100 ºC) e 1 ºC no restante da faixa
- Corrente máxima: 10 Amperes (carga resistiva)
Obs: O modelo TIC-17C pode ser fornecido com relé 16 A
- Dimensões: TIC-17C: Diâmetro 60 mm Profundidade 40 mm
TIC-17S: 76 x 60 x 38 mm
- Temperatura de operação: 0 a 60 ºC
- Umidade de operação: 10 a 90% UR (sem condensação)
TIC-17
TIC-17
Os controladores da família TIC-17 são econômicos, de fácil instalação e aplicação.
Podem ser usados tanto para controlar aquecimento como para refrigeração .
Aplicação: Boilers, fornos, aquecedores, freezers, câmaras, balcões frigoríficos
AJUSTE DA TEMPERATURA DE CONTROLE (SETPOINT):
- Pressione por 2 segundos e aparecerá
- Aguarde 2 segundos e aparecerá a temperatura de controle ajustada
- Utilize para modificar o valor
- Aguarde 4 segundos para gravar e retornar à operação normal
Manual de instalação
Guide book
Guía de instalación
IMPORTANTE
Conforme capítulos da norma NBR5410:
1: Instale protetores contra sobretensões na alimentação;
2: Cabos de sensores e de sinais de computador podem estar juntos, porém
não no mesmo eletroduto por onde passam alimentação elétrica e acionamento
de cargas;
3: Instale supressores de transientes (filtros RC) em paralelo às cargas, como
forma de aumentar a vida útil dos relés.
Mais informações contate o nosso departamento de Eng. de Aplicação através
do e-mail [email protected] ou pelo telefone (51) 34753308.
IMPORTANTE
Según capítulos de la norma IEC60364:
1: Instale protectores contra sobretensiones en la alimentación;
2: Cables de sensores y de señales de computadora pueden estar juntos, sin
embargo no en la misma conducción por donde pasan alimentación eléctrica y
activación de cargas;
3: Instale supresores de transientes (filtros RC) en paralelo a las cargas, de
manera a aumentar la vida útil de los relés.
Mayores informaciones contacte nuestro departamento de Ing. de Aplicación por
medio del e-mail [email protected] o por teléfono [phone].
IMPORTANT
According to IEC60364 standard:
1: Install protectors against overloads on power supply;
2: Sensor cables and computer signs can be together, however not in the same
electric ducts where there are power supply and load drive;
3: Install suppresors (RC filters) in parallel to loads to increase the relays
endurance.
For more information contact our Application Eng. Department through e-mail
[email protected] or dial [phone].
?
A retirada ou substituição do painel adesivo frontal, bem como alterações
no circuito eletrônico por parte do cliente, implicarão no cancelamento da
garantia.
The withdrawal or substitution of the adhesive panel frontal as well as
alterations in the electronic circuit on the part of the user implies in the
cancellation of guarantee.
La retirada o sustitución del panel adhesivo frontal, bien como alteraciones
en el circuito electrónico por parte del cliente, implicarán en la anulación
de la garantía.
DESCRIÇÃO
ESPECIFICAÇÕES TÉCNICAS
COMO CONFIGURAR
FUNÇÕES AVANÇADAS
Ver. 09
CONTROLS
R
Full Gauge Controls®
[phone]
[email protected]
?
www.fullgauge.com
www.fullgauge.com.br
www.fullgauge.es
Os parâmetros estão protegidos por um código de acesso (exceto o setpoint), o
qual deve ser inserido para que se possa efetuar as alterações.
Para entrar com o código de acesso:
- Pressione por 10 segundos e aparecerá .
- Aguarde 2 segundos e aparecerá .
- Utilize a tecla para inserir o código 023 (vinte e três). Esta operação
deve ser realizada dentro de 4 segundos, caso contrário a indicação da
temperatura ambiente retorna automaticamente.
Após inserir o código de acesso:
- Pressione tantas vezes quanto necessário, até acessar o parâmetro
desejado.
- Aguarde 2 segundos e então aparecerá o valor configurado.
- Utilize a tecla para modificar o valor.
- Aguarde 4 segundos para que o novo valor seja gravado e o instrumento retorne
à operação normal (indicação de temperatura).
NOTA: Após inserido o código de acesso, tome cuidado para não deixar a
tecla ociosa (sem ser pressionada) por mais do que 15 segundos
entre a alteração de um parâmetro e outro.
Caso isso aconteça aparecerá e o acesso aos ajustes é bloqueado
automaticamente, requerendo que seja inserido o código novamente para
efetuar alterações.
Modo de operação
Diferencial (histerese)
Retardo mínimo para ligar a saída
Offset (calibração local)
Mínimo setpoint permitido ao usuário final
Máximo setpoint permitido ao usuário final
0-refrig.
0.1
0
-5.0
-50
-50
1-aquec.
20.0
999
5.0
105
105
-
°C
seg.
°C
°C
°C
0
2.0
0
0.0
-50
105
Descrição
Fun Mín Máx Unid Padrão
ALTERAÇÃO DOS PARÂMETROS
RELAY - Contato NA energizado
- Sensor desconectado ou temperatura fora da faixa especificada
SINALIZAÇÕES
Configuration parameters:
- Power supply: 115 or 230Vac (50/ 60 Hz)
12 or 24Vac/dc
- Control temperature: -50 to 105 ºC
-
- Load current: 10 A (resistive load)
Obs: The model TIC-17C can be supplied with 16 A relay
- Dimensions: TIC-17C: Diameter 60 mm Depth 40 mm
TIC-17S: 76 x 60 x 38 mm
- Operation temperature: 0 to 60 ºC
- Operation humidity: 10 to 90% RH (without condensation)
Resolution: 0.1ºC (between -10 and 100 ºC) and 1 ºC outside this range
The controllers of TIC-17 family have easy installation and application. It can be used to
control heating or refrigerating.
Application: Boilers, ovens, heaters, freezers, counters and refrigerated balconies.
CONTROL TEMPERATURE (SETPOINT):
- Press for 2 seconds and will appear.
- Wait 2 seconds and the adjusted control temperature will appear.
- Use to change the value.
- Wait 4 seconds to record and return to the normal operation.
DESCRIPTION
TECHNICAL SPECIFICATIONS
HOW TO CONFIGURE
ADVANCED FUNCTIONS
The parameters are protected by an access code (except setpoint), which must be
inserted to do the alterations.
To enter with the access code:
- Press for 10 seconds until appears .
- Wait 2 seconds and appears .
- Use the key to insert the code 023 (twenty-three).This operation must be
done in 4 seconds, otherwise the indication of ambient temperature returns
automatically.
After insert the access code:
- Press until access the chosen parameter.
- Wait 2 seconds and the configured value will appear.
- Use the key to change the value.
- Wait 4 seconds to record the new value and to the instrument returns normal
operation (temperature indication).
NOTE: After insert the access code, do not leave the key idle (without be
pressed) for more than 15 seconds between parameters alteration.
In this case will appear and the access to the adjust is automatically
locked and the access code must be inserted again to do the alterations.
Operation mode
Differential (hysteresis)
Minimum delay to turn on the output
Offset (local calibration)
Minimum set allowed to the final user
Maximum set allowed to the final user
0-refrig.
0.1
0
-5.0
-50
-50
1-heat.
20.0
999
5.0
105
105
-
°C
sec.
°C
°C
°C
0
2.0
0
0.0
-50
105
Description
Fun Min Max Unit Default
PARAMETER ALTERATIONS
RELAY - Turned on NO contact
- Detached sensor or temperature out of the specified range
ALARMS
This function allows to configure the operation mode of the instrument (heating or refrigerating)
It is the difference of temperature (hysteresis) between turn on and turn off the “RELAY” control output.
It is the minimum time that the controller output will keep turned off. This delay starts when the output is turned off.
It allows compensate eventual shunt in the temperature reading.
Allowed range to the final user to adjust setpoint (minimum locking).
Allowed range to the final user to adjust setpoint (maximum locking).
CONTROLS
R
TIC-17C
TIC-17S
TIC17CSV09-02T-10935

Los controladores de la familia TIC-17 son económicos, de fácil instalación y aplicación.
Pueden ser utilizados tanto para controlar calefacción como para refrigeración.
Aplicación: Boilers, hornos, calefactores, freezers, cámaras, refrigeradores comerciales.
- Alimentación: 115 ó 230 Vac (50/60 Hz)
12 ó 24 Vac/dc
- Temperatura de control: -50 hasta 105 ºC
- Resolución: 0.1 ºC (entre -10 y 100 ºC) y 1 ºC en lo demás
- Corriente máxima: 10 Amperes (carga resistiva)
Obs: El modelo TiC-17C puede ser proveído con relé de 16A.
- Dimensiones: Formato Cilíndrico: Diámetro 60 mm Profundidad 40 mm
Formato Rectangular: 70 x 28 x 60 mm
- Temperatura de operación: 0 hasta 60 ºC
- Humedad de operación: 10 hasta 90% HR (no condensante)
DESCRIPCIÓN
ESPECIFICACIONES TÉCNICAS
Esquemas de ligação para o TIC-17 / Wiring diagram for TIC-17 / Esquema de conexión para el TIC-17
PRETO e MARROM : 230 Vac ( 24 Vac/dc )
PRETO e CINZA: 115 Vac ( 12 Vac/dc )
AMARELO: Comum
AZUL: Contato NA
LARANJA: Contato NF
PRETO / BLACK / NEGRO
MARROM / BROWN / MARRÓN
CINZA / GRAY / GRIS
AMARELO / YELLOW / AMARILLO
AZUL / BLUE / AZUL
LARANJA / ORANGE / NARANJA
PRETO / BLACK / NEGRO
MARROM / BROWN / MARRÓN
CINZA / GRAY / GRIS
AMARELO / YELLOW / AMARILLO
AZUL / BLUE / AZUL
LARANJA / ORANGE / NARANJA
RELAY
BLACK and BROWN : 230 Vac ( 24 Vac/dc )
BLACK and GRAY: 115 Vac ( 12 Vac/dc )
YELLOW: Commom
BLUE: NO contact
ORANGE: NC contact
NEGRO y MARRÓN : 230 Vac ( 24 Vac/dc )
NEGRO y GRIS: 115 Vac ( 12 Vac/dc )
AMARILLO: Común
AZUL: Contacto NA
NARANJA: Contacto NC
Dimensão do furo para
Fixação do instrumento TIC-17C
Dimension of the puncture for
locate of the instrument TIC-17C
Dimensión del agujero para
fijación del instrumento TIC-17C
Ø 61 mm
Acima da corrente especificada utilize contatora.
Nota: Em ambos os formatos, o comprimento do cabo do sensor pode ser aumentado pelo próprio usuário,
em até 200 metros, utilizando cabo PP 2 x 24 AWG. Para imersão em água utilize poço termométrico.
Above specified current use a contactor
Note: In both formats, sensor cable lenght can be increased by the user until 200 meters, using PP 2 x 24
AWG cable. For immersion in water use thermometric well
Arriba de la corriente especificada utilice contactor.
Nota: En ambos formatos, el largo del cable del sensor puede ser ampliado por el propio usuario, hasta 200
metros utilizando cable PP 2 x 24 AWG. Para inmersión en agua utilice pozo termométrico.
Supressor
A1
A2
Esquema de conexión de supresores en contactores
Wiring diagram of suppresor in contactors
Esquema de ligação de supressores em contatoras
A1 y A2 son los bornes
de la bobina del contactor
A1 and A2 are the
contactor coil.
A1 e A2 são os bornes da
bobina da contatora.
Esquema de conexión de los supresores en cargas de activación directa
Carga
Supressor
Para activación directa hay que llevar
en consideración la corriente máxima
especificada.
Wiring diagram of suppresor linking in loads direct drive
Load For direct drive, consider the maximum
specified current.
Esquema de ligação de supressores em cargas acionamento direto
Para acionamento direto leve em
consideração a corrente máxima
especificada.
- Presione por 2 segundos y aparecerá .
- Aguarde 2 segundos y aparecerá la temperatura de control ajustada.
- Utilice para alterar el valor.
- Aguarde 4 segundos para grabar y volver a la operación normal.
COMO CONFIGURAR
FUNCIONES AVANZADAS
AJUSTE DE LA TEMPERATURA DE CONTROL (SETPOINT):
SEÑALIZADORES
Los parámetros están protegidos por un código de acceso (excepto el setpoint), el
cual debe ser ingresado para que se pueda efectuar las alteraciones.
Para ingresar el código de acceso:
- Presione por 10 segundos y aparecerá .
- Aguarde 2 segundos y aparecerá .
- Utilice la tecla para ingresar el código 023 (veintitrés). Esta operación debe
ser realizada dentro de 4 segundos, de lo contrario la indicación de la temperatura
ambiente retorna automáticamente.
Después de ingresado el código de acceso:
- Presione las veces que se haga necesario, hasta acceder al parámetro
deseado.
- Aguarde 2 segundos y entonces aparecerá el valor configurado.
- Utilice la tecla para alterar el valor.
- Aguarde 4 segundos para que el nuevo valor sea grabado y el instrumento vuelva a
la operación normal (indicación de temperatura).
NOTA: Después de ingresado el código de acceso, tenga cuidado para no
dejar la tecla oscilante (sin ser presionada) por más de 15 segundos
entre la alteración de un parámetro y otro.
Caso eso ocurra aparecerá y el acceso a los ajustes es bloqueado
automáticamente, requiriendo que sea ingresado el código nuevamente para
efectuar alteraciones.
ALTERACIÓN DE LOS PARÁMETROS:
RELAY - Contacto NA energizado
- Sensor desconectado o temperatura fuera del rango especificado
Parámetros de configuración protegidos por código de acceso:
Modo de operación
Diferencial (histéresis)
Retardo mínimo para conectar la salida
Offset (calibración local)
Mínimo setpoint permitido al usuario final
Máximo setpoint permitido al usuario final
0-refrig.
0.1
0
-5.0
-50
-50
1-calefac.
20.0
999
5.0
105
105
-
°C
seg.
°C
°C
°C
0
2.0
0
0.0
-50
105
Descripción
Fun Mín Máx Unid Default
Esta función permite configurar el modo de operación del instrumento (calefacción o refrigeración)
Es la diferencia de temperatura (histéresis) entre CONECTAR y DESCONECTAR la salida de control “RELAY”
Es el tiempo mínimo que la salida del controlador permanecerá desconectada. Ese retardo inicia en el momento en que la salida es desconectada.
Es el corrimiento de indicación. Permite compensar eventuales errores en la lectura de la temperatura
Límite permitido al usuario final para ajuste del setpoint (bloqueo de mínimo)
Límite permitido al usuario final para ajuste del setpoint (bloqueo de máximo)
TIC-17C
TIC-17C
TIC-17S
TIC-17S
RELAY
SENSOR
SENSOR
