Geberit 691.296.00.2 User manual

%&&/'3*5/-&415%"/047
GEBERIT MAPRESS
USER MANUAL
BEDIENUNGSANLEITUNG
MODE DʼEMPLOI
ISTRUZIONI PER L’USO


Deutsch ................................................................................ 4
English.................................................................................. 25
Français................................................................................ 44
Italiano.................................................................................. 65
Nederlands........................................................................... 86
Español ................................................................................ 107
Português............................................................................. 129
Dansk.................................................................................... 150
Norsk .................................................................................... 170
Svenska................................................................................ 189
9007202280124939-1 © 10-2018
968.070.00.0 (01) 3

DE
Grundlegende Sicherheitshinweise
Bestimmungsgemässe Verwendung
Die Geberit Mapress Pressschlingen und Zwi-
schenbacken dienen ausschliesslich dazu,
Geberit Mapress Systemrohre und Pressfittings
zu verpressen.
Geberit empfiehlt, Geberit Mapress Pressschlin-
gen und Zwischenbacken nur in folgenden Press-
geräten zu verwenden:
•
Geberit Pressgeräte, die mit dem gleichen Kom-
patibilitätskennzeichen oder wie die Geberit
Mapress Pressschlinge gekennzeichnet sind.
•
Pressgeräte anderer Hersteller, die von Geberit
für die Verarbeitung von Geberit Mapress Sys-
temrohren und Pressfittings freigegeben sind.
→ Siehe Technische Information „Kompatible
Pressgeräte für die Presssysteme Geberit
Mepla, Geberit Mapress und Geberit Volex“.
Andere Pressgeräte wurden von Geberit nicht auf
ihre Tauglichkeit für Geberit Mapress Pressschlin-
gen und Zwischenbacken geprüft. Die Verwen-
dung von Pressgeräten mit zu hoher Presskraft
kann die Lebensdauer der Pressschlingen und
Zwischenbacken erheblich reduzieren.
49007202280124939-1 © 10-2018
968.070.00.0 (01)

DE
Nur Geberit Mapress Pressschlingen und Zwi-
schenbacken verwenden, die dem Durchmesser
der zu verarbeitenden Geberit Mapress Pressfit-
tings entsprechen.
Geberit Mapress Pressschlingen und Zwischen-
backen dürfen nur von Fachkräften für Rohrlei-
tungsinstallationen verwendet werden.
Nicht bestimmungsgemässe Verwendung
WARNUNG
Verletzungsgefahr bei Verwendung in
Pressgeräten mit zu hoher Presskraft
▶
Nur Pressgeräte gemäss
bestimmungsgemässer Verwendung
einsetzen.
Die Geberit Mapress Pressschlingen und Zwi-
schenbacken sind ausschliesslich für den Einsatz
gemäss dieser Bedienungsanleitung bestimmt.
Andere Verwendungen gelten als nicht bestim-
mungsgemäss und können zu Verletzungen
führen.
9007202280124939-1 © 10-2018
968.070.00.0 (01) 5

DE
Qualifikation der Benutzer
Ohne geeignete Ausbildung können Benutzer die
Gefährdungen, die vom Pressvorgang ausgehen,
nicht erkennen oder nicht richtig einschätzen.
Dadurch können sie sich selbst oder andere Per-
sonen verletzen.
•
Benutzer müssen mit den landesspezifischen
Sicherheitsvorschriften vertraut sein und diese
anwenden.
•
Benutzer, die zum ersten Mal mit Geberit Press-
schlingen und Geberit Zwischenbacken arbei-
ten, müssen sich den sicheren Umgang von
einem Fachkundigen erklären lassen oder an
einem Fachlehrgang teilnehmen.
Hinweise und Anleitungen befolgen
Versäumnisse bei der Einhaltung der Sicherheits-
hinweise und Anweisungen können Verletzungen
verursachen.
•
Vor Inbetriebnahme alle Sicherheitshinweise und
Anweisungen des Pressgeräts, der Geberit Press-
schlinge und Geberit Zwischenbacke lesen und
beachten.
•
Sicherheitshinweise der zu verwendenden Ver-
brauchsmittel lesen und beachten.
69007202280124939-1 © 10-2018
968.070.00.0 (01)

DE
•
Alle Sicherheitshinweise und Anweisungen für
zukünftigen Gebrauch aufbewahren.
Gefahr durch defekte Geberit Pressaufsätze
vermeiden
WARNUNG
Verletzungsgefahr durch wegfliegende
Bruchstücke
▶
Schutzbrille und Schutzhelm tragen.
Die Geberit Pressaufsätze (Pressbacken, Press-
schlingen, Zwischenbacken) sind beim Pressvor-
gang grossen Kräften ausgesetzt und nutzen sich
ab. Die Verwendung abgenutzter oder beschädig-
ter Geberit Pressaufsätze kann zu Verletzungen
führen.
•
Pressaufsätze nur in technisch einwandfreiem
Zustand verwenden.
•
Pressaufsätze regelmässig warten. → Siehe
Wartungsregeln Geberit Pressaufsätze.
•
Pressaufsätze nur in trockenen Räumen aufbe-
wahren.
•
Pressaufsätze in Transportkoffer stossgeschützt
transportieren.
9007202280124939-1 © 10-2018
968.070.00.0 (01) 7

DE •
Pressaufsätze regelmässig vor und nach jedem
Einsatz auf Mängel und Beschädigungen prü-
fen. Insbesondere auf Materialanrisse in Press-
kontur und an Flanschen prüfen.
•
Bei Materialanrissen: Pressaufsätze sofort aus-
mustern, als defekt kennzeichnen und nicht
mehr verwenden.
Beschädigung der Geberit Pressaufsätze
durch fehlerhafte Verpressung vermeiden
Die Geberit Pressaufsätze (Pressbacken, Press-
schlingen, Zwischenbacken) können durch fehler-
hafte Verpressung oder Verwendung, wie zum
Beispiel das Mitverpressen von Fremdkörpern,
beschädigt werden.
•
Pressaufsätze auf dem Pressfitting nicht verkan-
ten.
•
Krallen der Zwischenbacke korrekt in der Press-
schlinge einhängen.
•
Bei Verdacht auf Beschädigung der
Pressaufsätze (zum Beispiel bei scharfen Kan-
ten auf dem Pressfitting nach dem Pressvor-
gang), diese ersetzen.
89007202280124939-1 © 10-2018
968.070.00.0 (01)

DE
Persönliche Schutzausrüstung verwenden
Ohne geeignete Schutzausrüstung können Perso-
nen verletzt werden. Während des Pressvorgangs
Schutzhelm, Schutzbrille und Sicherheitsschuhe
tragen.
9007202280124939-1 © 10-2018
968.070.00.0 (01) 9

DE
Symbolerklärung
Symbole in der Anleitung
Symbol Bedeutung
WARNUNG
Kennzeichnet eine Gefahr, die zum
Tod oder zu schwerer Verletzung
führen kann, wenn sie nicht vermieden
wird.
VORSICHT
Kennzeichnet eine Gefahr, die zu Ver-
letzungen führen kann, wenn sie nicht
vermieden wird.
ACHTUNG
Kennzeichnet eine Gefahr, die zu
Sachschäden führen kann, wenn sie
nicht vermieden wird.
Weist auf eine zusätzliche Information
hin.
Weist darauf hin, dass eine Sichtkon-
trolle durchgeführt werden muss.
10 9007202280124939-1 © 10-2018
968.070.00.0 (01)

DE
Symbol Bedeutung
Weist auf die richtige Anwendung hin.
Kompatibilitätskennzeichen: Weist auf
die Verwendung von kompatiblen
Pressgeräten hin.
9007202280124939-1 © 10-2018
968.070.00.0 (01) 11

DE
Symbole auf dem Produkt
Symbol Bedeutung
Gefahr durch wegfliegende Bruchstü-
cke.
Beiliegende Sicherheitshinweise und
Anleitung vor Inbetriebnahme und
Benutzung des Geberit Pressaufsatzes
lesen.
Serviceplakette: Gibt den Zeitpunkt der
nächsten Wartung an.
Kompatibilitätskennzeichen: Weist auf
die Verwendung von kompatiblen
Pressgeräten hin.
12 9007202280124939-1 © 10-2018
968.070.00.0 (01)

DE
Produktbeschreibung

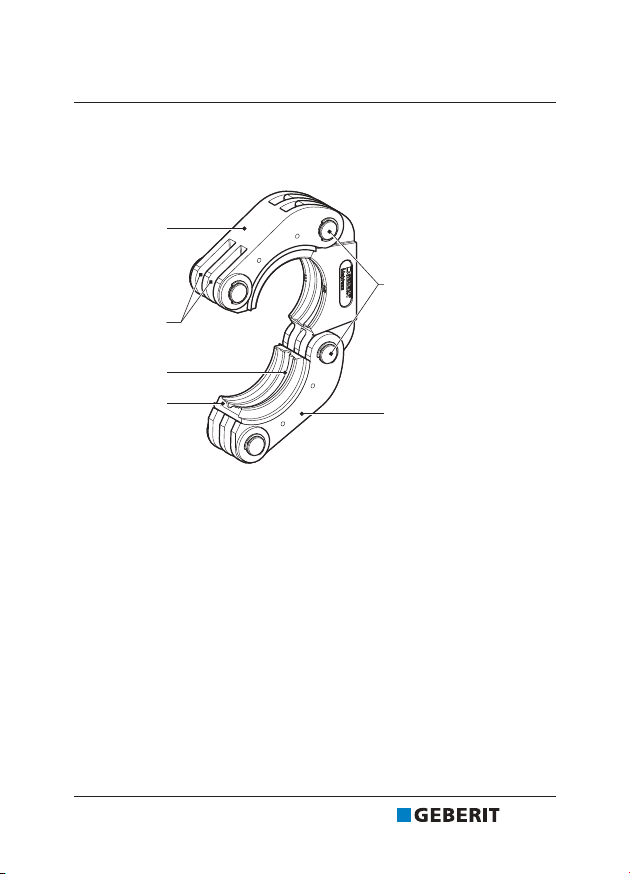

Aufbau der Geberit Mapress Pressschlingen und
Geberit Zwischenbacken
1 Gleitsegmente
2 Presskontur
3 Nuten
4 Schlingengelenke
5 Segmentschalen
9007202280124939-1 © 10-2018
968.070.00.0 (01) 13

DE
1 Backenhebel
2 Kralle
3 Kompatibilitätskennzeichen
4 Backengelenke
5 Flansch
Kompatibilität Typ der Zwischenbacke Durchmesserbereich
[mm]
ZB 203A ø 35–66,7
ZB 203 ø 35–66,7
ZB 201 ø 35–54
ZB 303 ø 35–66,7
14 9007202280124939-1 © 10-2018
968.070.00.0 (01)

DE
Bedienung
Geberit Zwischenbacke in das Pressgerät einsetzen
WARNUNG
Verletzungsgefahr durch wegfliegende Bruchstücke bei
fehlerhafter Anwendung sowie bei Verwendung
verschlissener oder beschädigter Zwischenbacken
▶
Zwischenbacke nur in technisch einwandfreiem Zustand
verwenden.
▶
Sicherstellen, dass die verwendete Zwischenbacke zur
Pressschlinge passt.
▶
Nach fehlerhafter oder nicht bestimmungsgemässer
Verwendung Zwischenbacke nicht weiterverwenden,
sondern von einer autorisierten Fachwerkstatt prüfen
lassen.
▶
Geeignete Schutzausrüstung tragen (Schutzbrille,
Schutzhelm usw.).
VORSICHT
Verletzungsgefahr durch Herunterfallen der
ungesicherten Geberit Pressaufsätze
▶
Beim Einsetzen der Geberit Pressaufsätze
(Pressbacken, Zwischenbacken) in die
Werkzeugaufnahme Pressgerät aufrecht halten.
9007202280124939-1 © 10-2018
968.070.00.0 (01) 15

DE
ACHTUNG
Geräteschaden durch fehlerhafte Verwendung
▶
Nur Geberit Pressaufsätze (Pressbacken, Pressschlingen,
Zwischenbacken) verwenden, die dasselbe
Kompatibilitätskennzeichen tragen wie das Pressgerät.
▶
Geberit Zwischenbacke gemäss Beschreibung in das Press-
gerät einsetzen. → Siehe Betriebsanleitung des jeweiligen
Pressgeräts.
16 9007202280124939-1 © 10-2018
968.070.00.0 (01)

DE

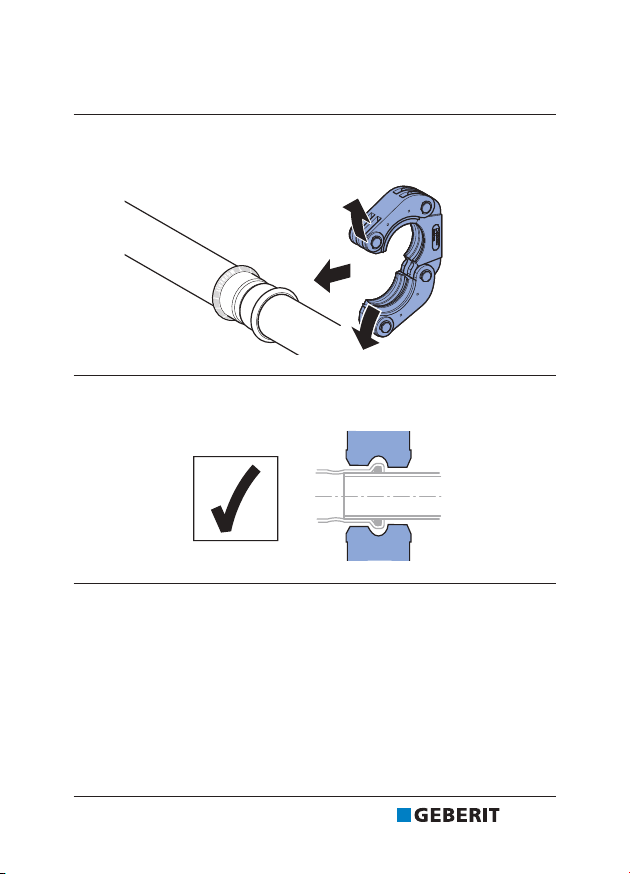

Geberit Mapress Pressschlinge um Pressfitting legen
1Zum Öffnen der Geberit Pressschlinge die
Schlingensegmente auseinanderziehen und Pressschlinge
um den Geberit Pressfitting legen.
2
Sicherstellen, dass die Presskontur der Geberit Pressschlinge
korrekt auf dem Fittingwulst des Geberit Pressfittings platziert ist.
3Geschlossene Geberit Pressschlinge in Pressposition
drehen.
9007202280124939-1 © 10-2018
968.070.00.0 (01) 17

DE

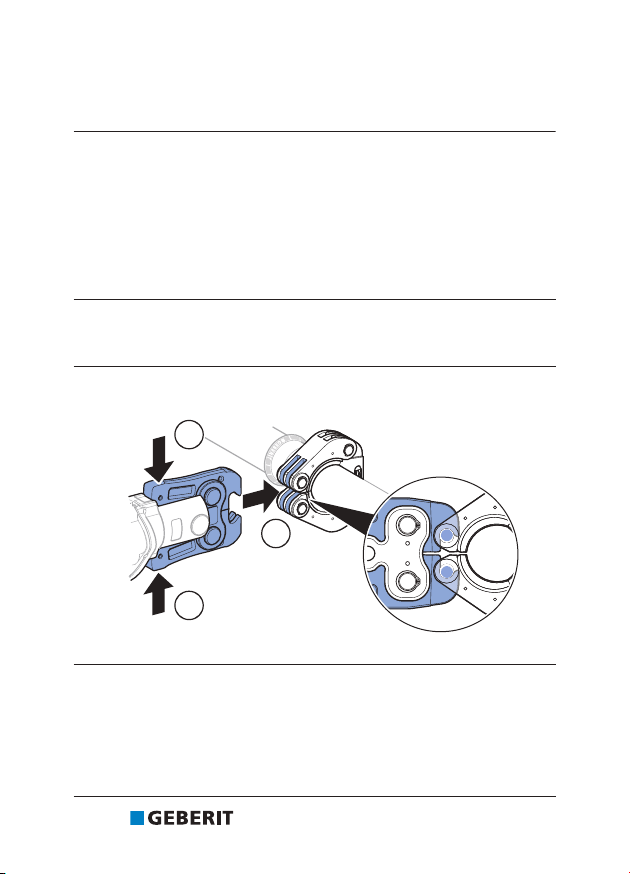

Geberit Zwischenbacke in die Geberit Mapress
Pressschlinge einhängen
ACHTUNG
Beschädigung der Geberit Pressschlinge bei fehlerhafter
Anwendung der Geberit Zwischenbacke
▶Sicherstellen, dass die Krallen der Geberit Zwischenbacke
die Bolzen der Geberit Pressschlinge immer vollständig
umgreifen.
1Zum Öffnen der Geberit Zwischenbacke beide Backenhebel
zusammendrücken.
2Krallen der Geberit Zwischenbacke in die Nuten der Geberit
Pressschlinge einführen und in die Bolzen einhängen.
3Beide Backenhebel loslassen.
18 9007202280124939-1 © 10-2018
968.070.00.0 (01)

DE
Verpressen mit Geberit Mapress Pressschlingen
VORSICHT
Schnittgefahr durch scharfe Kanten am Geberit
Pressfitting
Defekte Geberit Pressschlingen können scharfe Kanten
am Geberit Pressfitting verursachen.
▶Nur technisch einwandfreie und gewartete
Pressschlingen verwenden.
▶Pressfitting nach dem Pressvorgang auf scharfe
Kanten prüfen und falls erforderlich Pressschlinge
ersetzen.
VORSICHT
Quetschgefahr
▶Hände von der Geberit Pressschlinge und
Zwischenbacke fernhalten.
ACHTUNG
Beschädigung der Geberit Pressschlinge durch
Fehlverpressung
Durch eine Fehlverpressung kann die Geberit Pressschlinge
beschädigt werden.
▶Beschädigte Pressschlinge ersetzen und ausmustern.
9007202280124939-1 © 10-2018
968.070.00.0 (01) 19

DE
ACHTUNG
Undichte Verbindung durch Fehlverpressung
▶Nicht vollständig geschlossene Geberit Pressschlinge
zusammen mit der Zwischenbacke und dem Pressgerät von
einer autorisierten Fachwerkstatt prüfen lassen.
▶Fehlverpresste Verbindung ersetzen. Sie darf nicht
nachgepresst werden.

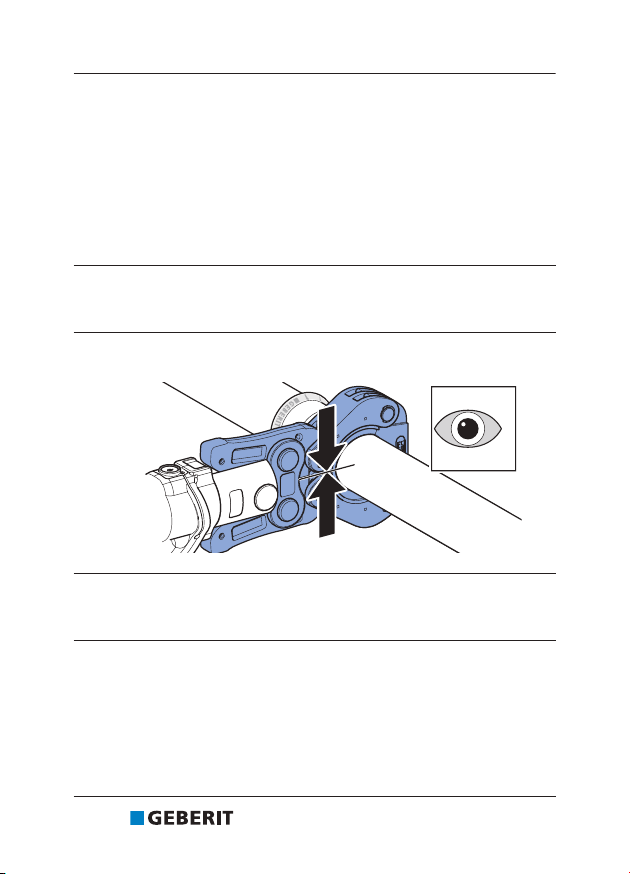

1Geberit Pressfitting verpressen. Siehe Betriebsanleitung des
jeweiligen Pressgeräts.
2Nach dem Pressvorgang die Geberit Pressschlinge auf
vollständigen Verschluss prüfen.
3Geberit Zwischenbacke öffnen und von der Geberit
Pressschlinge lösen.
4Geberit Pressschlinge öffnen und abnehmen.
20 9007202280124939-1 © 10-2018
968.070.00.0 (01)
This manual suits for next models
5
Table of contents
Languages:
Other Geberit Tools manuals
