Geberit ECO 301 User manual
%&&/'3*5/-&415%"/047
ECO 301
OPERATION MANUAL
BETRIEBSANLEITUNG
MANUEL DʼUTILISATION
ISTRUZIONI DI FUNZIONAMENTO
Deutsch ........................................................................................................................... 4
English............................................................................................................................. 19
Français........................................................................................................................... 34
Italiano............................................................................................................................. 50
Nederlands ...................................................................................................................... 66
Español ........................................................................................................................... 81
Português ........................................................................................................................ 98
Dansk .............................................................................................................................. 114
Norsk ............................................................................................................................... 128
Svenska........................................................................................................................... 142
18014400405789195-1 © 02-2018
968.400.00.0 (00) 3
DE Allgemeine Hinweise
Hinweis zu diesem Dokument
Die Originalbetriebsanleitung wurde in Deutsch erstellt. Bei allen weiteren Sprachen handelt
es sich um Übersetzungen der Originalbetriebsanleitung.
Grundlegende Sicherheitshinweise
Bestimmungsgemässe Verwendung
Das Geberit Pressgerät dient ausschliesslich dazu, Rohre und
Pressfittings der Geberit Presssysteme zu verpressen.
Dabei dürfen nur Geberit Pressaufsätze (Pressbacken,
Pressschlingen, Zwischenbacken) verwendet werden, die mit dem
Kompatibilitätskennzeichen gekennzeichnet sind.
Das Geberit Pressgerät ist ausschliesslich für den Einsatz gemäss
dieser Betriebsanleitung bestimmt. Andere Verwendungen gelten als
nicht bestimmungsgemäss und können zu schweren Verletzungen
oder zum Tod führen.
Das Geberit Pressgerät ist nicht bestimmt für:
•
Aufnahme von Pressaufsätzen anderer Hersteller.
•
Verwendung ohne eingesetzte Geberit Pressaufsätze.
Das Geberit Pressgerät zusammen mit Geberit Pressaufsätzen ist
nicht bestimmt für:
•
Verpressen von anderen Gegenständen als in der Betriebsanleitung
beschrieben.
•
Verpressen von Rohren und Pressfittings anderer Hersteller.
•
Verpressen von Pressfittings, die eine andere Dimension als der
Pressaufsatz aufweisen.
418014400405789195-1 © 02-2018
968.400.00.0 (00)
DE
Qualifikation der Benutzer
Ohne geeignete Ausbildung können Benutzer die Gefährdungen, die
vom Geberit Pressgerät ausgehen, nicht erkennen und nicht richtig
einschätzen. Dadurch können sie sich selbst oder andere Personen
schwer verletzen.
•
Das Geberit Pressgerät darf nur von Fachkräften für
Rohrleitungsinstallationen verwendet werden.
•
Benutzer müssen mit den landesspezifischen
Sicherheitsvorschriften vertraut sein und diese anwenden.
•
Benutzer, die zum ersten Mal mit dem Geberit Pressgerät arbeiten,
müssen sich den sicheren Umgang von einem Fachkundigen
erklären lassen oder an einem Fachlehrgang teilnehmen.
Hinweise und Anleitungen befolgen
WARNUNG
Lesen Sie alle Sicherheitshinweise, Anweisungen,
Bebilderungen und technischen Daten, mit denen dieses
Elektrowerkzeug versehen ist.
Versäumnisse bei der Einhaltung der nachfolgenden
Anweisungen können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
▶
Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
Vor Inbetriebnahme folgende Dokumente lesen und beachten:
•
Beiliegendes Dokument „Allgemeine Sicherheitshinweise für
Elektrowerkzeuge“
•
Bedienungsanleitung der jeweiligen Geberit Pressaufsätze
18014400405789195-1 © 02-2018
968.400.00.0 (00) 5
DE Gefahr durch defekte Geberit Pressaufsätze vermeiden
Geberit Pressaufsätze (Pressbacken, Pressschlingen,
Zwischenbacken) sind beim Pressvorgang grossen Kräften
ausgesetzt und nutzen sich ab. Die Verwendung abgenutzter oder
beschädigter Pressaufsätze kann zu schweren Verletzungen oder
zum Tod durch wegfliegende Bruchstücke führen.
•
Pressaufsätze nur in technisch einwandfreiem Zustand verwenden.
•
Wartungsintervalle einhalten.
•
Pressaufsätze regelmässig vor und nach jedem Einsatz auf Mängel
und Beschädigungen prüfen. Auf Materialrisse in Presskontur und
am Flansch prüfen.
•
Bei Materialrissen gesamten Pressaufsatz nicht mehr verwenden.
Beschädigung der Geberit Pressaufsätze durch
fehlerhafte Verpressung vermeiden
WARNUNG
Verletzungsgefahr durch Verwendung falscher
Pressaufsätze
▶
Nur Pressaufsätze verwenden, die dem Durchmesser der
zu verarbeitenden Pressfittings entsprechen.
Geberit Pressaufsätze können durch fehlerhafte Verpressung oder
Verwendung beschädigt werden, beispielsweise durch das
Mitverpressen von Fremdkörpern.
•
Nur Geberit Pressaufsätze verwenden, die mit dem
Kompatibilitätskennzeichen gekennzeichnet sind.
•
Pressaufsatz auf dem Pressfitting nicht verkanten.
•
Bei Verdacht auf Beschädigung des Pressaufsatzes den
Pressaufsatz ersetzen und den beschädigten Pressaufsatz von
einer autorisierten Fachwerkstatt prüfen lassen.
618014400405789195-1 © 02-2018
968.400.00.0 (00)
DE
Persönliche Schutzausrüstung verwenden
Ohne geeignete Schutzausrüstung können Personen durch
wegfliegende Bruchstücke der Geberit Pressaufsätze schwer verletzt
oder getötet werden.
•
Während des Pressvorgangs Schutzhelm und Schutzbrille tragen.
Wartung und Reparaturen nur durch Fachwerkstätten
Geberit Pressgeräte und Geberit Pressaufsätze, die nicht oder nicht
fachgerecht gewartet sind, können schwere Unfälle verursachen.
•
Den Zeitpunkt der nächsten Wartung, der auf der Serviceplakette
angegeben ist, zwingend einhalten.
•
Wartung und Reparaturen nur durch autorisierte Fachwerkstätten
durchführen lassen.
•
Geberit Pressgerät und Geberit Pressaufsätze vorschriftsgemäss
warten. →Siehe „Instandhaltung“, Seite17.
Gesundheitsrisiken durch dauerhaften Betrieb vermeiden
Bei fortlaufendem Betrieb können Grenzwerte für
Schwingungsemission und Lärmbelastung überschritten werden und
zu Gesundheitsschäden führen.
•
Schwingungsschutz-Handschuhe mit Gummi- oder
Schaumpolsterung tragen.
•
Arbeitspausen und Tätigkeiten ohne Schwingungsbelastung
einplanen.
•
Gehörschutz tragen.
18014400405789195-1 © 02-2018
968.400.00.0 (00) 7
DE Symbolerklärung
Symbole in der Anleitung
Symbol Bedeutung
WARNUNG
Kennzeichnet eine Gefahr, die zum Tod oder zu
schwerer Verletzung führen kann, wenn sie nicht
vermieden wird.
VORSICHT
Kennzeichnet eine Gefahr, die zu Verletzungen
führen kann, wenn sie nicht vermieden wird.
Weist auf eine wichtige Information hin.
Kompatibilitätskennzeichen: Pressaufsätze mit die-
sem Zeichen sind mit dem Pressgerät kompatibel.
818014400405789195-1 © 02-2018
968.400.00.0 (00)
DE

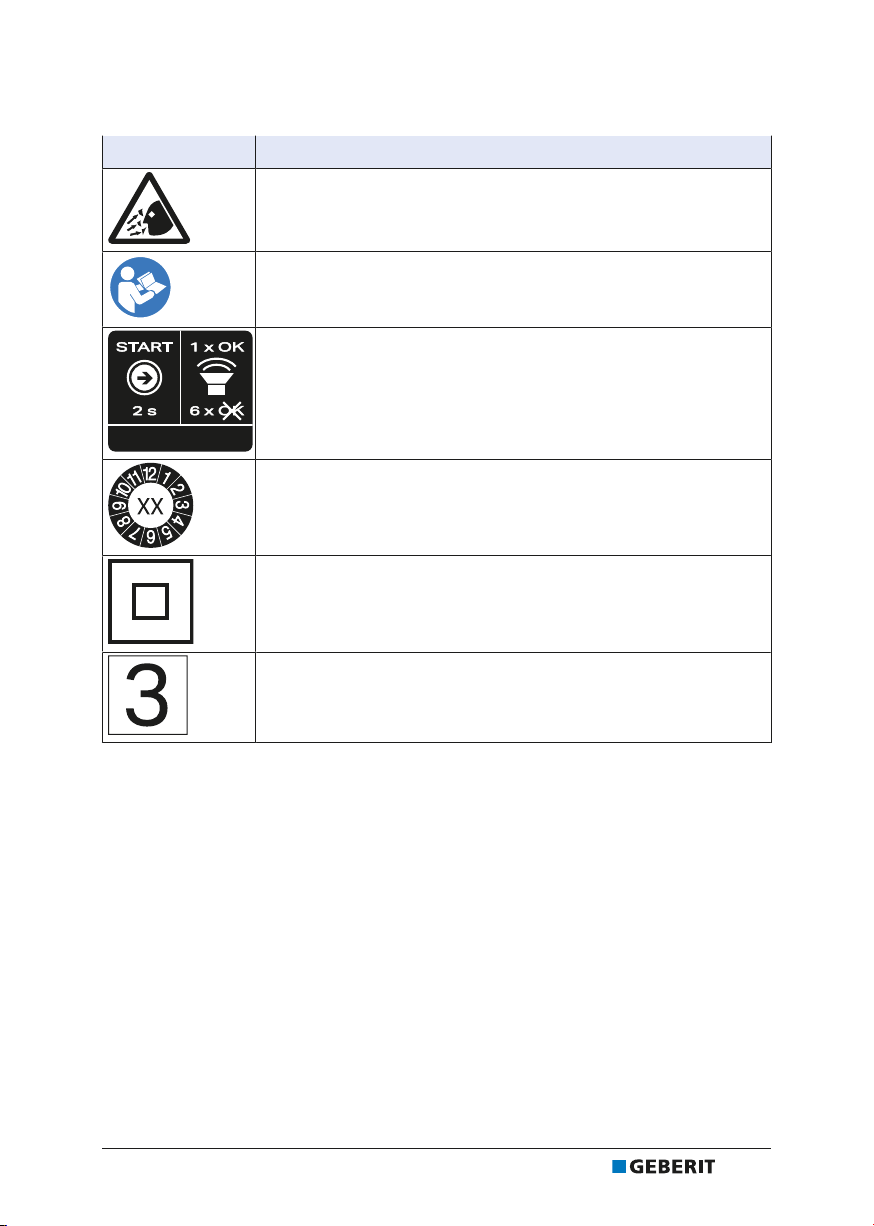

Symbole auf dem Geberit Presswerkzeug
Symbol Bedeutung
Gefahr durch wegfliegende Bruchstücke.
Sicherheitshinweise und Betriebsanleitung vor Inbe-
triebnahme und Benutzung des Geräts lesen.
Bedienung des Starttasters und Erklärung der
Signaltöne.
Serviceplakette: Gibt den Zeitpunkt der nächsten
Wartung an.
Schutzklasse II
Kompatibilitätskennzeichen: Pressaufsätze mit die-
sem Zeichen sind mit dem Pressgerät kompatibel.
18014400405789195-1 © 02-2018
968.400.00.0 (00) 9
DE Produktbeschreibung
Aufbau und Funktion
Das Geberit Presswerkzeug ECO 301 besteht aus:
• Pressgerät mit Betriebsanleitung
• Pressbacken mit Kompatibilitätskennzeichen oder Zwischenbacken und Pressschlingen mit
Kompatibilitätskennzeichen
• Dokument „Allgemeine Sicherheitshinweise für Elektrowerkzeuge“
• Transportkoffer
Die Ausstattung kann je nach Lieferumfang variieren.
Pos.-
Nr.
Bezeichnung Funktion/Beschreibung
1 Pressgerät –
2 Stopptaster • Schaltet den Motor ab.
• Löscht die Störungsanzeige.
3 Grüne LED • Leuchtet: Gerät ist betriebsbereit.
• Blinkt: Störung → Siehe „Störungen beheben“, Seite15.
4 Rote LED Leuchtet oder blinkt: Störung → Siehe „Störungen
beheben“, Seite15.
5 Starttaster Lang drücken (> 2 Sek.): Startet den Pressvorgang. Press-
verbindung wird automatisch ausgeführt.
6 Pressaufsatz
• Pressbacke oder Pressschlinge mit Zwischenbacke
entspricht dem Durchmesser des Pressfittings.
• Pressaufsatz mit Warnaufkleber.
7 Haltebolzen Hält den Pressaufsatz.
8 Rollentrieb Überträgt die Presskraft vom Pressgerät zum Pressaufsatz.
9 Warnaufkleber
• Warnsymbol: Gefahr durch wegfliegende Bruchstücke.
• Sicherheitshinweis: Betriebsanleitung vor Inbetriebnahme
und Benutzung des Geräts lesen.
10 Typenschild –
10 18014400405789195-1 © 02-2018
968.400.00.0 (00)
DE
Pos.-
Nr.
Bezeichnung Funktion/Beschreibung
11 Kompatibilitätskenn-
zeichen
Pressaufsätze mit diesem Zeichen sind mit dem Pressgerät
kompatibel.
Haltebolzensicherung
Eine elektronische Sicherung prüft, ob der Haltebolzen bis zum Anschlag eingeschoben ist.
Wenn der Haltebolzen nicht korrekt eingeschoben ist, kann das Presswerkzeug nicht
eingeschaltet werden.
18014400405789195-1 © 02-2018
968.400.00.0 (00) 11
DE Technische Daten
Merkmal Wert
Nennspannung siehe Typenschild
Leistungsaufnahme 560 W
Netzfrequenz 50–60 Hz
Schutzart IP20
Schutzklasse II
Nennkraft 45 kN
Bemessungsbetriebsdauer 30 Minuten
Nettogewicht 5 kg
Schalldruckpegel am Ohr des Benutzers1) 78 dB(A)
Schwingungsemissionswert2) ≤ 2,5 m/s²
Betriebstemperatur -20 – +60 °C
Länge Netzkabel 5 m
Hersteller Novopress GmbH & Co. KG, Scharnhorst-
strasse 1, D-41460 Neuss
1) Messunsicherheit des Schalldruckpegels: 3 dB(A)
2) Messunsicherheit des Schwingungsemissionswerts: 1,5 m/s2
Hinweis: Der angegebene Schwingungsemissionswert wird nach einem genormten
Prüfverfahren gemessen und kann zum Vergleich mit anderen Geräten herangezogen
werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden
Einschätzung der Nutzungsunterbrechung verwendet werden. Der
Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Geräts vom
Angabewert unterscheiden, abhängig von der Art und Weise, in der das Gerät verwendet wird.
Autorisierte Fachwerkstatt für Deutschland
Inicom Service GmbH
Frau Vanessa Schulz
Gewerbestrasse 50
DE-88636 Illmensee
Tel.: 07558-93848-47
Autorisierte Fachwerkstätten
Adressen autorisierter Fachwerkstätten können bei den Geberit Vertriebsgesellschaften
erfragt oder über www.geberit.com abgerufen werden.
12 18014400405789195-1 © 02-2018
968.400.00.0 (00)
DE

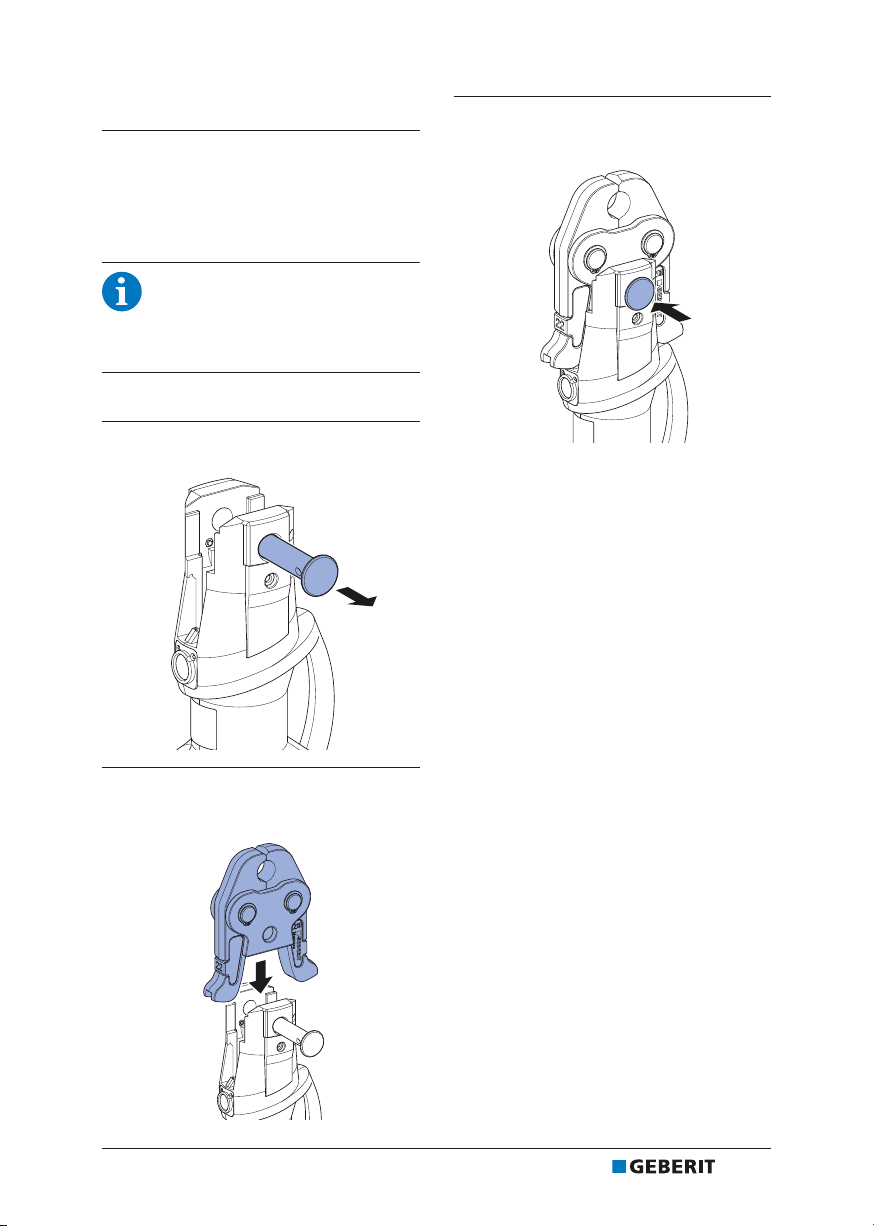

Bedienung
Geberit Pressaufsätze
einsetzen
Pressaufsätze sind Pressbacken,
Pressschlingen und Zwischenbacken.
Bedienungsanleitungen der Geberit
Pressaufsätze beachten.
Pressaufsätze gemäss
Sicherheitskapitel prüfen.
1Netzstecker ausstecken.
2Haltebolzen herausziehen.
3Pressaufsatz in das Pressgerät
einsetzen.
4Haltebolzen bis zum Anschlag
eindrücken.
18014400405789195-1 © 02-2018
968.400.00.0 (00) 13
DE Verpressen mit Geberit
Pressaufsätzen
WARNUNG
Verletzungsgefahr durch
wegfliegende Bruchstücke
▶ Schutzbrille und Schutzhelm
tragen.
WARNUNG
Verletzungsgefahr durch
Verwendung falscher
Pressaufsätze
▶ Nur Pressaufsätze
verwenden, die dem
Durchmesser der zu
verarbeitenden Pressfittings
entsprechen.
WARNUNG
Brandgefahr durch Erhitzung
▶ Nach 30 Minuten
fortlaufenden Betriebs
Pressgerät mindestens 30
Minuten abkühlen lassen.
▶ Heisses Pressgerät nicht
neben leicht entzündlichen
Materialien ablegen oder
aufbewahren.
Pressvorgang kann jederzeit
abgebrochen werden. → Siehe
„Pressvorgang abbrechen“,
Seite15.
Die Haltebolzensicherung prüft, ob
der Haltebolzen bis zum Anschlag
hineingedrückt ist. Verpressung ist
nur möglich, wenn der Haltebolzen
bis zum Anschlag eingedrückt ist.
Voraussetzung
– Rohrenden sind entgratet und sauber.
– Rohrstück und Pressfitting sind gemäss
Montageanleitung des
Rohrleitungssystems
zusammengesteckt.
– Pressaufsatz ist korrekt eingesetzt.
1Presswerkzeug ans Stromnetz
anschliessen.
✓ Das Gerät ist betriebsbereit, die
grüne LED leuchtet.
2Pressaufsatz korrekt auf den
Pressfitting setzen und nicht
verkanten. → Siehe
Bedienungsanleitung der jeweiligen
Geberit Pressaufsätze.
14 18014400405789195-1 © 02-2018
968.400.00.0 (00)
DE
VORSICHT
Quetschgefahr
▶ Hände vom Pressaufsatz
fernhalten.
3Starttaster mindestens 2 Sekunden
drücken.
✓ Der Pressvorgang läuft nach
Krafterkennung automatisch ab.
Ergebnis
✓ Nach vollständig durchgeführter
Verpressung fährt der Rollentrieb in die
Ausgangsposition zurück, ein einfacher
Signalton ertönt. Die grüne LED
leuchtet, das Presswerkzeug ist wieder
betriebsbereit.
Pressvorgang abbrechen
▶Stopptaster drücken und gedrückt
halten.
Ergebnis
✓ Der Rollentrieb im Presswerkzeug fährt
in die Ausgangsposition zurück. Für eine
vollständig hergestellte Pressverbindung
muss der Pressvorgang wiederholt
werden. Dabei darf der Pressaufsatz
nicht abgenommen oder verdreht
werden.
Störungen beheben
Fehler Ursache Massnahme
Presswerkzeug lässt sich
nicht aus dem Ruhezu-
stand aktivieren, keine
LED leuchtet.
Netzkabel ist nicht
angeschlossen.
▶ Netzstecker an Stromnetz
anschliessen.
Netzkabel oder Netz-
stecker ist defekt.
▶ Netzkabel und Netzstecker von einer
autorisierten Fachwerkstatt prüfen
und gegebenenfalls ersetzen lassen.
Grüne LED blinkt.
Haltebolzen ist falsch
oder nicht bis zum
Anschlag hineinge-
drückt.
▶ Haltebolzen bis zum Anschlag
hineindrücken.
Kontakte für Pressba-
ckenerkennung am
Presszylinder sind
verschmutzt.
▶ Kontakte am Presszylinder und an
der Pressbacke oder Zwischenbacke
reinigen.
Pressbacke ist ohne
Pressfitting geschlos-
sen.
▶ Pressbacke auf Pressfitting setzen.
Schliesssensor der
Pressbacke ist defekt. ▶ Pressbacke ersetzen.
Zwischenbacke ist
nicht richtig in Press-
schlinge eingehängt.
▶ Zwischenbacke erneut einhängen.
Grüne LED leuchtet, und
rote LED blinkt.
Pressaufsatz ist nicht
kompatibel zum
Pressgerät.
▶ Nur Pressaufsätze mit
Kompatibilitätskennzeichen
verwenden.
18014400405789195-1 © 02-2018
968.400.00.0 (00) 15
DE Fehler Ursache Massnahme
Grüne LED blinkt, und
Rollentrieb fährt zurück in
Ausgangsposition.
Haltebolzen hat sich
gelöst.
▶ Haltebolzen bis zum Anschlag
hineindrücken. Rote LED blinkt, und
Signalton ertönt.
▶ Verpressung wiederholen.
Rote LED blinkt. Starttaster wurde zu
früh losgelassen.
▶ Starttaster erneut drücken.
Rollentrieb fährt in Ausgangsposition.
▶ Verpressung wiederholen: Starttaster
mindestens 2 Sekunden drücken.
Rote LED blinkt, und
Signalton ertönt sechsmal.
Stopptaster wurde
gedrückt, oder Press-
werkzeug war nicht in
Ausgangsposition.
▶ Verpressung wiederholen.
Rote LED leuchtet, und
Signalton ertönt sechsmal.
Sollvorgaben der
Pressbacke wurden
nicht erreicht.
▶ Verpressung wiederholen.
Presswerkzeug ist
überlastet.
▶ Nur zulässige Presssysteme
verarbeiten. → Siehe
„Bestimmungsgemässe
Verwendung“, Seite4.
▶ Verpressung wiederholen: Starttaster
mindestens 2 Sekunden drücken.
▶ Tritt dieser Fehler mehrmals
hintereinander auf, Pressgerät
vollständig abkühlen lassen.
Schmutz oder
Ablagerungen zwi-
schen den Backenhe-
beln oder in der
Presskontur.
▶ Pressbacke reinigen.
▶ Verpressung wiederholen.
Netzspannung ist zu
niedrig.
▶ Netzspannung prüfen.
▶ Kabeltrommel des
Verlängerungskabels vollständig
abrollen.
▶ Verlängerung reduzieren.
▶ Verpressung wiederholen.
Presswerkzeug ist
defekt.
▶ Pressfitting auf Dichtheit prüfen und
gegebenenfalls Verpressung
wiederholen.
▶ Presswerkzeug von einer
autorisierten Fachwerkstatt prüfen
lassen.
Presswerkzeug bleibt ste-
hen, und keine LED leuch-
tet.
Netzausfall
▶ Stopptaster drücken: Rollentrieb fährt
in Ausgangsposition.
▶ Pressfitting auf Dichtheit prüfen und
gegebenenfalls Verpressung
wiederholen.
16 18014400405789195-1 © 02-2018
968.400.00.0 (00)
DE
Instandhaltung
Wartungsregeln
Intervall Wartungsarbeit
Regelmässig (vor dem Ein-
satz, zu Beginn des Arbeits-
tags)
▶ Presswerkzeug und Netzkabel auf äussere
sicherheitsrelevante Mängel und Beschädigungen prüfen.
▶ Pressgerät reinigen und schmieren.
▶ Pressaufsätze reinigen und auf Mängel, insbesondere
Materialanrisse, überprüfen.
▶ Pressaufsätze schmieren. → Siehe Bedienungsanleitung
der jeweiligen Geberit Pressaufsätze.
Halbjährlich
▶ Durch eine autorisierte Fachwerkstatt auf
sicherheitsrelevante Mängel und Beschädigungen prüfen
lassen. Diese messtechnische Prüfung ersetzt jedoch
keine länderspezifischen Vorschriften und Gesetze, die
weitere Prüfungen und Wartungsarbeiten erforderlich
machen können.
Nach spätestens zwei Jahren
gemäss Angaben auf der
Serviceplakette oder wenn
die rote und die grüne LED
abwechselnd blinken.
▶ Presskraft und Verschleisszustand durch eine autorisierte
Fachwerkstatt prüfen lassen.

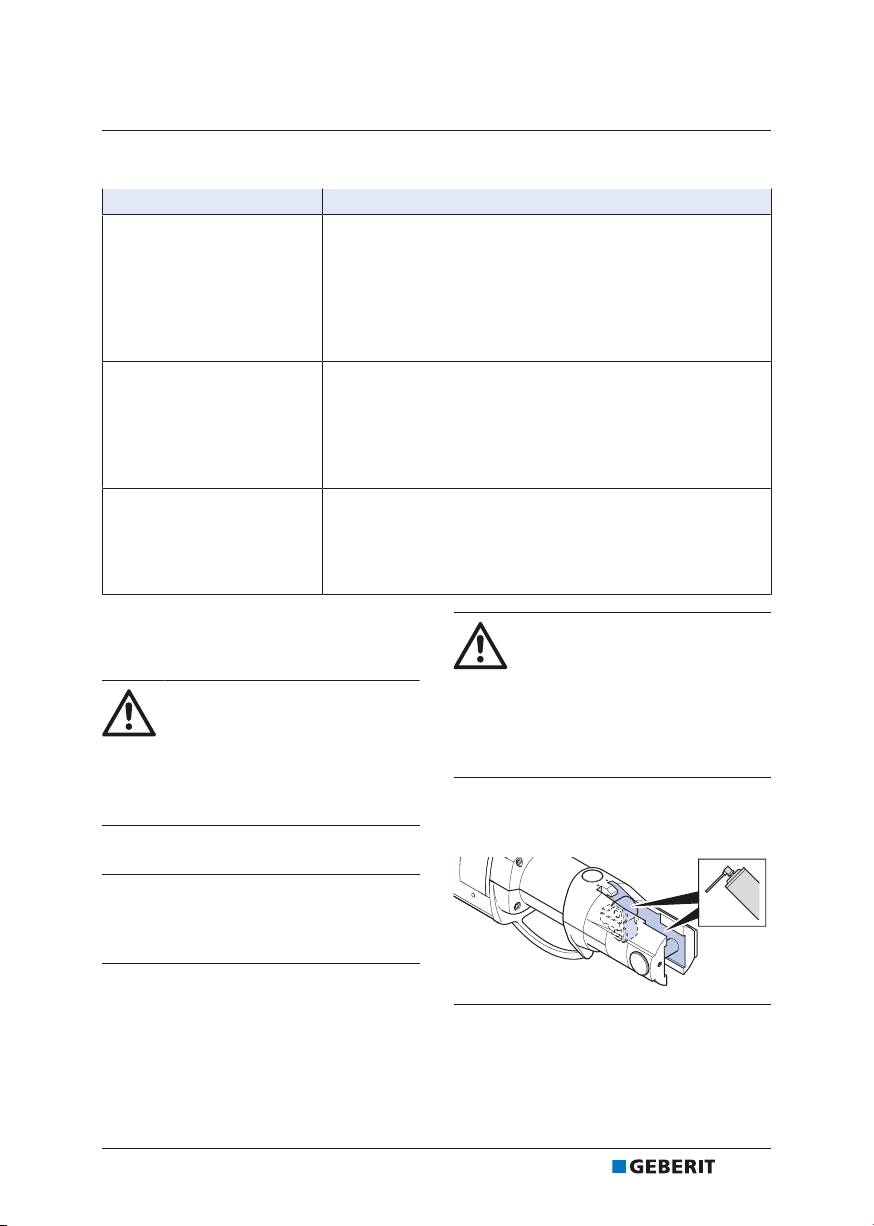

Geberit Pressgerät reinigen
und schmieren
WARNUNG
Brandgefahr durch Kurzschluss
▶ Pressgerät niemals mit
Wasser oder anderen
Flüssigkeiten reinigen.
1Netzstecker ausstecken.
2Rollentrieb, Rollentriebführung und
Haltebolzen des Pressgeräts
reinigen.
3Schmutz auspinseln.
VORSICHT
Gesundheitsschädliche
Inhaltsstoffe
▶ Sicherheitshinweise der
verwendeten Schmiermittel
beachten.
4Rollentrieb, Rollentriebführung und
den Haltebolzen mit BRUNOX®
Turbo-Spray® schmieren.
5Überschüssiges Schmiermittel mit
einem saugfähigen Tuch abwischen.
18014400405789195-1 © 02-2018
968.400.00.0 (00) 17
DE Entsorgung
Entsorgung von Elektro- und Elektronik-Altgeräten
In Anlehnung an die Richtlinie 2012/19/EU:2012-07-04 sind Hersteller von Elektrogeräten
verpflichtet, Altgeräte zurückzunehmen und fachgerecht zu entsorgen. Das Symbol gibt an,
dass das Produkt nicht zusammen mit dem Restmüll entsorgt werden darf. Altgeräte sind zur
fachgerechten Entsorgung direkt an Geberit zurückzugeben. Adressen der Annahmestellen
können bei der zuständigen Geberit Vertriebsgesellschaft erfragt werden.
Impressum Geberit International AG, Jona
Geberit International AG
Schachenstrasse 77, CH-8645 Jona
www.geberit.com
Dokumentationsbeauftragter
Werner Trefzer, Technical Documentation, Geberit International AG, CH-8645 Jona, Schweiz
Konformitätserklärung zu Geberit Pressgeräten
Die entsprechende Konformitätserklärung liegt dem Pressgerät bei. Sollte die
Konformitätserklärung fehlen, kann diese von der zuständigen Geberit Vertriebsgesellschaft
angefordert werden.
18 18014400405789195-1 © 02-2018
968.400.00.0 (00)
EN
General information
Note on this document
The original instructions were written in German. All other language versions are translations
of the original instructions.
Basic safety notes
Intended use
The Geberit pressing tool is exclusively used for pressing Geberit
pressing system pipes and pressfittings.
Only use Geberit pressing attachments (pressing jaws, pressing
collars and adapter jaws) that carry the compatibility mark .
The Geberit pressing tool is exclusively intended to be used in
accordance with these operating instructions. Other uses are deemed
to be improper and can lead to serious injury or death.
The Geberit pressing tool is not intended for:
•
Use with other manufacturers' pressing attachments.
•
Use without Geberit pressing attachments inserted.
The Geberit pressing tool together with Geberit pressing attachments
is not intended for:
•
Pressing objects other than those specified in the operating
instructions.
•
Pressing the pipes and pressfittings of other manufacturers.
•
Pressing pressfittings which have different dimensions to the
pressing attachment.
18014400405789195-1 © 02-2018
968.400.00.0 (00) 19
EN User qualifications
Without suitable training, users cannot detect or may incorrectly
estimate the hazards presented by the Geberit pressing tool. They
are therefore at risk of seriously injuring themselves or others.
•
Skilled persons qualified in pipe installations only may be permitted
to use the Geberit pressing tool.
•
Users must be conversant with and apply country-specific safety
regulations.
•
Users working with the Geberit pressing tool for the first time must
have been instructed by an expert in the safe handling of the
pressing tool or have attended a specialist course.
Following information and instructions
WARNING
Read all safety warnings, instructions, illustrations and
specifications provided with this power tool.
Failure to follow all instructions listed below may result in
electric shock, fire and/or serious injury.
▶
Save all warnings and instructions for future reference.
Read through and observe the following documents before
commissioning:
•
the accompanying "General safety notes for electric tools"
document
•
operating instructions for the Geberit pressing attachments in
question
20 18014400405789195-1 © 02-2018
968.400.00.0 (00)
Other manuals for ECO 301
1
Table of contents
Languages:
Other Geberit Tools manuals
