GEBERIT MAPRESS
USER MANUAL
BEDIENUNGSANLEITUNG
MODE DʼEMPLOI
ISTRUZIONI PER L’USO
Deutsch ................................................................................ 4
English.................................................................................. 38
Français................................................................................ 72
Italiano.................................................................................. 107
Nederlands........................................................................... 141
Español ................................................................................ 175
Português............................................................................. 213
Dansk.................................................................................... 250
Norsk .................................................................................... 283
Svenska................................................................................ 314
18014406481373707-1 © 04-2021
970.496.00.0(00) 3
DE
Grundlegende Sicherheitshinweise
Bestimmungsgemässe Verwendung
Die Geberit Mapress Pressschlingen und Zwi-
schenbacken dienen ausschliesslich dazu,
Geberit Mapress Systemrohre und Pressfittings
zu verpressen.
Dabei düfen Geberit Mapress Pressschlingen und
Zwischenbacken nur in folgenden Pressgeräten
verwendet werden:
•
Geberit Pressgeräte, die mit dem gleichen Kom-
patibilitätskennzeichen oder wie die
Geberit Mapress Pressschlinge und Zwischen-
backe gekennzeichnet sind.
•
Pressgeräte anderer Hersteller, die von Geberit
für die Verarbeitung von Geberit Mapress Sys-
temrohren und Pressfittings freigegeben sind. →
Siehe Technische Information „Kompatible
Pressgeräte für die Presssysteme Geberit
FlowFit, Geberit Mepla, Geberit Mapress und
Geberit Volex“.
Andere Pressgeräte wurden von Geberit nicht auf
ihre Tauglichkeit für Geberit Mapress
Pressschlingen und Zwischenbacken geprüft. Die
Verwendung von Pressgeräten mit zu hoher
418014406481373707-1 © 04-2021
970.496.00.0(00)
DE
Presskraft kann die Lebensdauer der
Pressschlingen und Zwischenbacken erheblich
reduzieren.
Nur Geberit Mapress Pressschlingen und Zwi-
schenbacken verwenden, die dem Durchmesser
der zu verarbeitenden Geberit Mapress Pressfit-
tings entsprechen.
Nicht bestimmungsgemässe Verwendung
WARNUNG
Verletzungsgefahr bei Verwendung in
Pressgeräten mit zu hoher Presskraft
▶
Nur Pressgeräte gemäss bestimmungs-
gemässer Verwendung einsetzen.
Die Geberit Mapress Pressschlingen und Zwi-
schenbacken sind ausschliesslich für den Einsatz
gemäss dieser Bedienungsanleitung bestimmt.
Andere Verwendungen gelten als nicht bestim-
mungsgemäss und können zu schweren Verlet-
zungen oder zum Tod führen.
18014406481373707-1 © 04-2021
970.496.00.0(00) 5
DE
Die Geberit Mapress Pressschlingen und Zwi-
schenbacken sind nicht für den Einsatz in folgen-
den Antriebsmaschinen bestimmt:
•
REMS Power-Press E
•
REMS Power-Press 2000
•
ROLLER'S Uni-Press E
•
ROLLER'S Uni-Press 2000
Qualifikation der Benutzer
Ohne geeignete Ausbildung können Benutzer die
Gefährdungen, die vom Pressvorgang ausgehen,
nicht erkennen oder nicht richtig einschätzen.
Dadurch können sie sich selbst oder andere Per-
sonen verletzen.
•
Geberit Mapress Pressschlingen und Zwischen-
backen dürfen nur von Fachkräften für Rohrlei-
tungsinstallationen verwendet werden.
•
Benutzer müssen mit den landesspezifischen
Sicherheitsvorschriften vertraut sein und diese
anwenden.
•
Benutzer, die zum ersten Mal mit Geberit Press-
schlingen und Geberit Zwischenbacken arbei-
ten, müssen sich den sicheren Umgang von
einem Fachkundigen erklären lassen oder an
einem Fachlehrgang teilnehmen.
618014406481373707-1 © 04-2021
970.496.00.0(00)
DE
Hinweise und Anleitungen befolgen
Versäumnisse bei der Einhaltung der Sicherheits-
hinweise und Anweisungen können Verletzungen
verursachen.
•
Vor Inbetriebnahme alle Sicherheitshinweise
und Anweisungen des Pressgeräts, der Geberit
Pressschlinge und Geberit Zwischenbacke
lesen und beachten.
•
Sicherheitshinweise der zu verwendenden Ver-
brauchsmittel lesen und beachten.
•
Alle Sicherheitshinweise und Anweisungen für
zukünftigen Gebrauch aufbewahren.
Gefahr durch defekte Geberit Pressaufsätze
vermeiden
WARNUNG
Verletzungsgefahr durch wegfliegende
Bruchstücke
▶
Schutzbrille und Schutzhelm tragen.
18014406481373707-1 © 04-2021
970.496.00.0(00) 7
DE
Die Geberit Pressaufsätze (Pressbacken, Press-
schlingen, Zwischenbacken) sind beim Pressvor-
gang grossen Kräften ausgesetzt und nutzen sich
ab. Die Verwendung abgenutzter oder beschädig-
ter Geberit Pressaufsätze kann zu schweren Ver-
letzungen oder zum Tod führen.
•
Pressaufsätze nur in technisch einwandfreiem
Zustand verwenden.
•
Pressaufsätze regelmässig warten. →Siehe
„Wartungsregeln Geberit Pressaufsätze“,
Seite35.
•
Pressaufsätze nur in trockenen Räumen aufbe-
wahren.
•
Pressaufsätze in Transportkoffer stossgeschützt
transportieren.
•
Pressaufsätze regelmässig vor und nach jedem
Einsatz auf Mängel und Beschädigungen prü-
fen. Insbesondere auf Materialanrisse in Press-
kontur und an Flanschen prüfen.
•
Bei Materialanrissen: Pressaufsätze sofort aus-
mustern, als defekt kennzeichnen und nicht
mehr verwenden.
818014406481373707-1 © 04-2021
970.496.00.0(00)
DE
Beschädigung der Geberit Pressaufsätze
durch fehlerhafte Verpressung vermeiden
WARNUNG
Verletzungsgefahr durch Verwendung
falscher Pressaufsätze
▶
Nur Pressaufsätze verwenden, die dem
Durchmesser der zu verarbeitenden
Pressfittings entsprechen.
Geberit Pressaufsätze können durch fehlerhafte
Verpressung oder Verwendung beschädigt wer-
den, beispielsweise durch das Mitverpressen von
Fremdkörpern.
•
Nur Geberit Zwischenbacken und Pressschlin-
gen verwenden, die mit dem gleichen Kompati-
bilitätskennzeichen gekennzeichnet sind.
•
Pressaufsätze auf dem Pressfitting nicht verkan-
ten.
•
Krallen der Zwischenbacke korrekt in der Press-
schlinge einhängen.
•
Bei Verdacht auf Beschädigung des Pressauf-
satzes den Pressaufsatz ersetzen und den
beschädigten Pressaufsatz von einer autorisier-
ten Fachwerkstatt prüfen lassen.
18014406481373707-1 © 04-2021
970.496.00.0(00) 9
DE
Persönliche Schutzausrüstung verwenden
Ohne geeignete Schutzausrüstung können Perso-
nen durch wegfliegende Bruchstücke der Geberit
Pressaufsätze schwer verletzt oder getötet wer-
den.
•
Während des Pressvorgangs Schutzhelm,
Schutzbrille und Sicherheitsschuhe tragen.
Wartung und Reparaturen nur durch Fach-
werkstätten
Geberit Pressgeräte und Geberit Pressaufsätze,
die nicht oder nicht fachgerecht gewartet sind,
können schwere Unfälle verursachen.
•
Den Zeitpunkt der nächsten Wartung, der auf
der Serviceplakette angegeben ist, zwingend
einhalten.
•
Wartung und Reparaturen nur durch autorisierte
Fachwerkstätten durchführen lassen.
•
Geberit Pressgerät und Geberit Pressaufsätze
vorschriftsgemäss warten. →Siehe
„Instandhaltung“, Seite35.
10 18014406481373707-1 © 04-2021
970.496.00.0(00)
DE
Symbolerklärung
Symbole in der Anleitung
Symbol Bedeutung
WARNUNG
Kennzeichnet eine Gefahr, die zum
Tod oder zu schwerer Verletzung
führen kann, wenn sie nicht vermie-
den wird.
VORSICHT
Kennzeichnet eine Gefahr, die zu
Verletzungen führen kann, wenn sie
nicht vermieden wird.
ACHTUNG
Kennzeichnet eine Gefahr, die zu
Sachschäden führen kann, wenn sie
nicht vermieden wird.
Weist auf eine zusätzliche Informa-
tion hin.
Weist darauf hin, dass eine Sicht-
kontrolle durchgeführt werden muss.
18014406481373707-1 © 04-2021
970.496.00.0(00) 11
DE

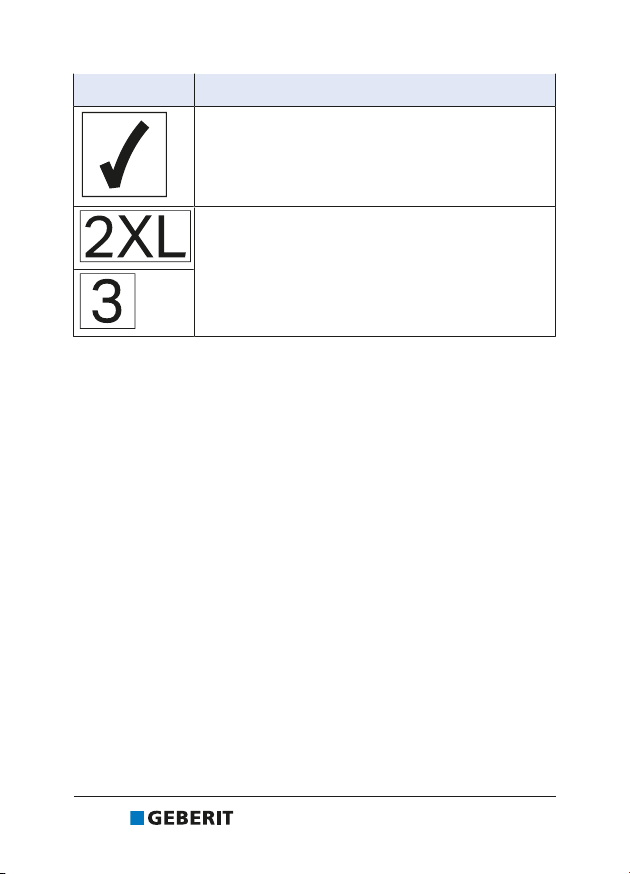

Symbol Bedeutung
Weist auf die richtige Anwendung
hin.
Kompatibilitätskennzeichen: Weist
auf die Verwendung von kompati-
blen Pressgeräten hin.
12 18014406481373707-1 © 04-2021
970.496.00.0(00)
DE

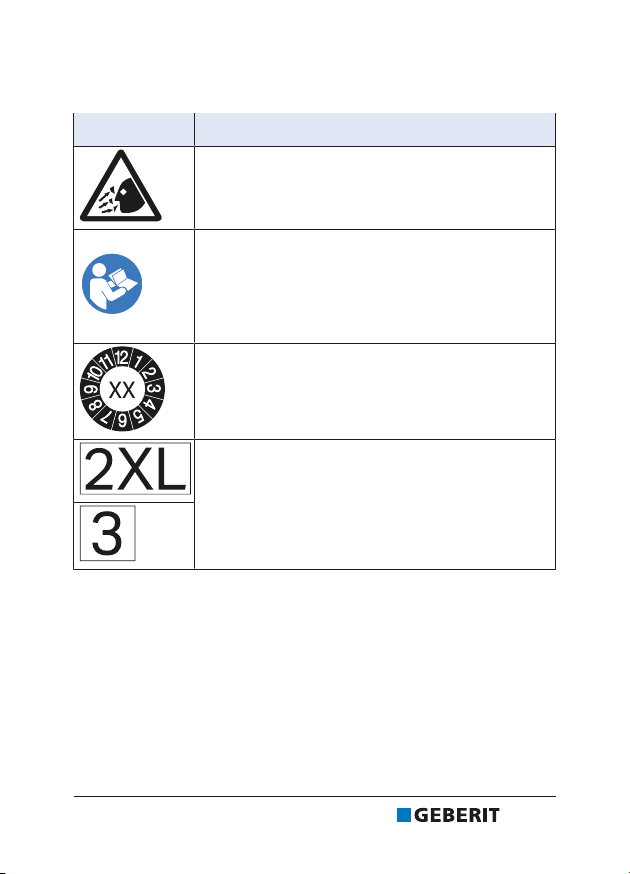

Symbole auf dem Produkt
Symbol Bedeutung
Gefahr durch wegfliegende
Bruchstücke.
Beiliegende Sicherheitshinweise und
Anleitung vor Inbetriebnahme und
Benutzung des Geberit Pressaufsat-
zes lesen.
Serviceplakette: Gibt den Zeitpunkt
der nächsten Wartung an.
Kompatibilitätskennzeichen: Weist
auf die Verwendung von kompati-
blen Pressgeräten hin.
18014406481373707-1 © 04-2021
970.496.00.0(00) 13
DE
Produktbeschreibung
Aufbau der Geberit Mapress Pressschlingen und
Geberit Zwischenbacken
Geberit Mapress Pressschlingen [2XL] und [3]

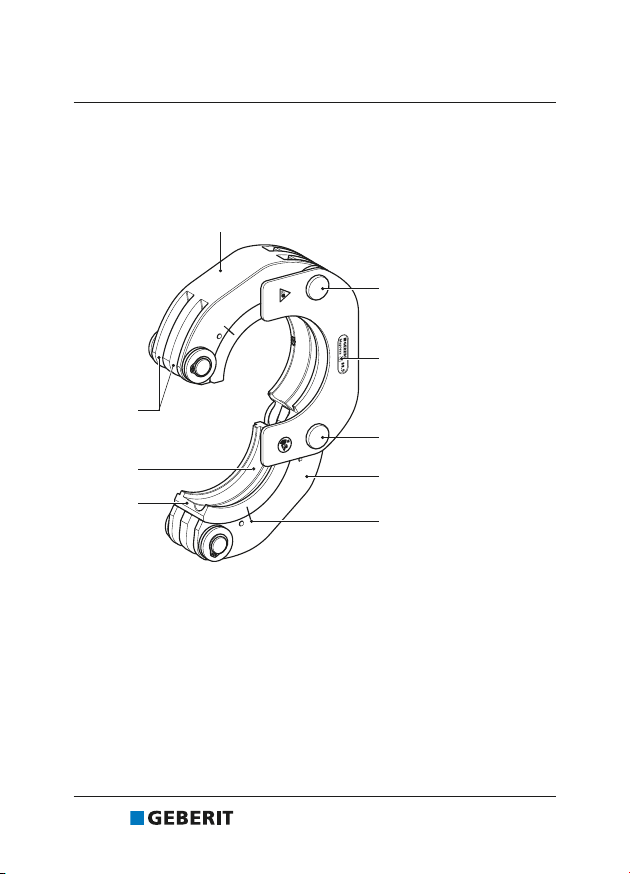

Abbildung1: Geberit Mapress Pressschlinge ø 76.1 und ø 88.9 mm
1 Gleitsegmente
2 Presskontur
3 Nuten
4 Schlingengelenke
5 Segmentschalen
6 Kompatibilitätskennzeichen
7 Markierungsstriche
14 18014406481373707-1 © 04-2021
970.496.00.0(00)
DE
Abbildung2: Geberit Mapress Pressschlinge ø 108 mm
1 Gleitsegmente
2 Presskontur
3 Verriegelungslasche
4 Bolzen und Kontakt
5 Nuten
6 Schlingengelenke
7 Segmentschalen
8 Verriegelungsbolzen mit Kontakt
9 Markierungsstriche
10 Entriegelungshebel
18014406481373707-1 © 04-2021
970.496.00.0(00) 15
DE
11 Zentrierblech
12 Kompatibilitätskennzeichen
Die Position des Verriegelungsbolzens in der Verriegelungslasche
zeigt den Status des Pressvorgangs an:
• Position 1: Die Pressschlinge ist angelegt
• Position 2: Die Verbindung ist vorgepresst
• Position 3: Die Verbindung ist fertiggepresst
16 18014406481373707-1 © 04-2021
970.496.00.0(00)
DE
Geberit Mapress Zwischenbacken [2XL] und [3]
Abbildung3: Geberit Mapress Zwischenbacke [2XL], ZB 221 und
ZB 222
18014406481373707-1 © 04-2021
970.496.00.0(00) 17
DE

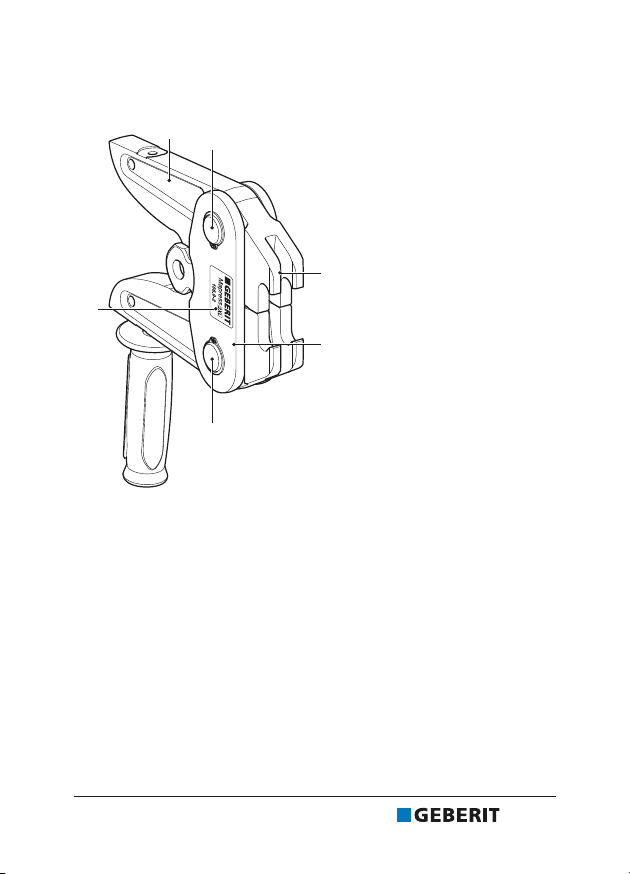

Abbildung4: Geberit Mapress Zwischenbacke [3], ZB 323 und
ZB 324
1 Backenhebel
2 Kralle
3 Flansch
4 Backengelenke
5 Elektrische Kontakte
6 Kompatibilitätskennzeichen
18 18014406481373707-1 © 04-2021
970.496.00.0(00)
DE
Bedienung
Geberit Zwischenbacke in das Pressgerät einsetzen
VORSICHT
Verletzungsgefahr durch Herunterfallen der ungesi-
cherten Geberit Pressaufsätze
▶Beim Einsetzen der Geberit Pressaufsätze (Pressba-
cken, Zwischenbacken) in die Werkzeugaufnahme
Pressgerät aufrecht halten.
ACHTUNG
Geräteschaden durch fehlerhafte Verwendung
▶Nur Geberit Pressaufsätze (Pressbacken, Pressschlingen,
Zwischenbacken) verwenden, die dasselbe Kompatibilitäts-
kennzeichen tragen wie das Pressgerät.
▶Geberit Zwischenbacke gemäss Beschreibung in das Press-
gerät einsetzen. → Siehe Betriebsanleitung des jeweiligen
Pressgeräts.
18014406481373707-1 © 04-2021
970.496.00.0(00) 19
DE
Verpressen mit Geberit Mapress Pressschlinge [2XL]
und [3], ø76,1 und ø88,9mm
WARNUNG
Verletzungsgefahr durch wegfliegende Bruchstücke
bei fehlerhafter Anwendung sowie bei Verwendung
verschlissener oder beschädigter Pressschlingen
und Zwischenbacken
▶Pressschlingen und Zwischenbacken nur in technisch
einwandfreiem Zustand verwenden.
▶Sicherstellen, dass die verwendete Zwischenbacke
zur Pressschlinge passt.
▶Nach fehlerhafter oder nicht bestimmungsgemässer
Verwendung Pressschlinge und Zwischenbacke nicht
weiterverwenden, sondern von einer autorisierten
Fachwerkstatt prüfen lassen.
▶Geeignete Schutzausrüstung tragen (Schutzbrille,
Schutzhelm usw.).
ACHTUNG
Beschädigung der Geberit Pressaufsätze durch Fehlverpres-
sung
Durch eine Fehlverpressung können die Geberit Pressaufsätze
beschädigt werden.
▶Beschädigte Pressaufsätze ersetzen und ausmustern.
▶Bei Verdacht auf Beschädigung der Pressaufsätze,
Pressaufsätze wechseln und beschätigte Pressaufsätze von
einer autorisierten Fachwerkstatt prüfen lassen.
20 18014406481373707-1 © 04-2021
970.496.00.0(00)
This manual suits for next models
8
Table of contents
Languages:
Other Geberit Tools manuals
