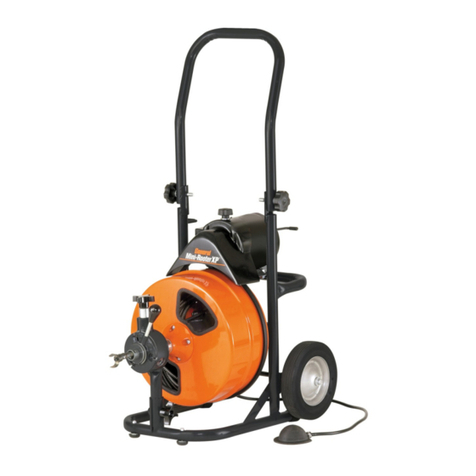

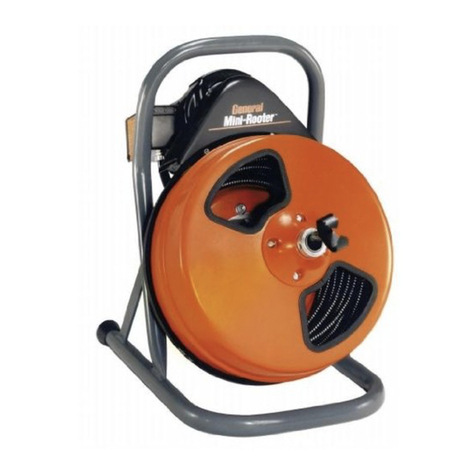

General Pipe Cleaners Mini-Rooter XP User manual

Mini-Rooter XP®
Operating Instructions
For 1-1/4” through 4” lines
(30mm—100mm)
Your Mini-Rooter XP is designed to
give you years of trouble-free, profitable
service. However, no machine is better
than its operator.
Read, understand and follow all safety
warnings and instructions provided with
the product. Failure to follow the warnings
and instructions may result in electric
shock and/or serious injury. Save all warn-
ings and instructions for future reference.
SAVE THESE INSTRUCTIONS!
Pour français voir la page 11
Para ver el español vea la paginá 21

Mini-Rooter XP®
Electric shock resulting in
death can occur if you plug
this machine into an improp-
erly wired outlet. If the ground
wire is electrified, you can be
electrocuted by just touching
the machine, even when the
power switch is off. A ground
fault circuit interrupter will not pro-
tect you in this situation. Use a
UL approved tester to determine if
the outlet is safe.
Do not operate power tools in
explosive atmospheres, such as
in the presence of flamma-ble
liquids, gases, or dust. Power
tools create sparks which may
ignite dust or fumes.
Only wear leather gloves.
Never use any other type of
glove, such as cloth, rubber, or
coated gloves. Never grasp a
rotating cable with a rag.
These items could become
wrapped around the cable and
cause serious injury.
Always wear safety glasses
and rubber soled, non-slip
shoes. Use of this safety equip-
ment may prevent serious injury.
Never operate machine with
belt guard removed. Fingers
can get caught between belt and
pulley.
Do not overstress cables.
Overstressing cables may cause
twisting, kinking, or breaking of
the cable and may result in seri-
ous injury.
WARNING! Read and understand all
instructions. Failure to follow all instructions
listed below may result in electric shock, fire
and/or serious personal injury. Replacement
manuals are available upon request at no
charge, or may be downloaded from our web-
site, www.drainbrain.com. Instructional videos
are available for download on our website, and
may be ordered. If you have any questions or
problems, please call General’s customer
service department at 412-771-6300.
SAVE THESE INSTRUCTIONS!
SAFETY SYMBOLS
These instructions are intended to
familiarize all personnel with the safe
operation and maintenance
procedures for the Mini-Rooter XP.
DANGER indicates a hazard with a high level of risk
which, if not avoided, will result in death or serious injury.
WARNING indicates a hazard with a medium level of risk
which, if not avoided, could result in death or serious injury.
CAUTION indicates a hazard with a low level of risk which,
if not avoided, will result in minor or moderate injury.
This is the safety alert symbol. It is
used to alert you to potential personal
injury hazards. Obey all safety mes-
sages that follow this symbol to avoid
possible injury or death.
2

Mini-Rooter XP®
3
GENERAL SAFETY RULES
Work Area
1. Keep work area clean and well lit. Cluttered benches and dark
areas invite accidents.
2. Do not operate power tools in explosive atmospheres, such
as in the presence of flammable liquids, gases, or dust.
Power tools create sparks which may ignite the dust or fumes.
3. Keep bystanders, children, and visitors away while operating
a power tool. Distractions can cause you to lose control.
Electrical Safety
1. Grounded tools must be plugged into an outlet, properly in-
stalled and grounded in accordance with all codes and ordi-
nances. Never remove the grounding prong or modify the
plug in any way. Do not use any adapter plugs. Check with a
qualified electrician if you are in doubt as to whether the out-
let is properly grounded. If the tool should electrically malfunc-
tion or break down, grounding provides a low resistance path to
carry electricity away from the user.
2. Avoid body contact with grounded surfaces such as pipes,
radiators, ranges and refrigerators. There is an increased risk of
electric shock if your body is grounded.
3. Do not expose power tools to rain or wet conditions.Water
entering a power tool will increase the risk of electric shock.
4. Do not abuse the cord. Never use the cord to carry the tools or
pull the plug from an outlet. Keep cord away from heat, oil, sharp
edges or moving parts. Replace damaged cords immediately.
Damaged cords increase the risk of electric shock.
5. When operating a power tool outside use an outdoor exten-
sion cord marked “W-A” or “W”. These cords are rated for out-
door use and reduce the risk of electric shock.
6. Test the Ground Fault Circuit Interrupter (GFCI) provided with
the power cord to insure it is operating correctly before oper-
ating machine. Machine must have a properly functioning ground
fault circuit interrupter on the power cord. GFCI reduces the risk of
electric shock.
7. Extension cords are not recommended unless they are
plugged into a Ground Fault Circuit Interrupter (GFCI) found in
circuit boxes or outlet receptacles. The GFCI on the machine
power cord will not prevent electric shock from the extension
cords.
8. Only use proper three-wire extension cords in good condition
which have three-prong grounding plugs and three-pole re-
ceptacles which accept the tool’s plug. Use of damaged, infe-
rior, or other extension cords will not ground the tool. Increases
the risk of electric shock and bodily injury or death.
9. Keep all electric connections dry and off the ground. Reduces
the risk of electric shock.
10. DO NOT touch plugs or tools with wet hands. Reduces the risk
of electric shock.
Personal Safety
1. Stay alert, watch what you are doing and use common sense
when operating a power tool. Do not use tool while tired or
under the influence of drugs, alcohol, or medication. A mo-
ment of inattention while operating power tools may result in
serious personal injury.
2. Dress properly. Do not wear loose clothing or jewelry. Con-
tain long hair. Keep your hair, clothing, and gloves away
from moving parts. Loose clothes, jewelry, or long hair can be
caught in moving parts.
3. Avoid accidental starting. Be sure switch is off before plug-
ging in. Carrying tools with your finger on the switch or plugging
in tools that have the switch on invites accidents.
4. Remove adjusting keys or switches before turning the tool
on. A wrench or key that is left attached to a rotating part of the
tool may result in personal injury.
5. Do not overreach. Keep proper footing and balance at all
times. Proper footing and balance enables better control of the
tool in unexpected situations.
6. Use safety equipment. Always wear eye protection. Dust
mask, non-skid safety shoes, hard hat, or hearing protection
must be used for appropriate conditions.
Tool Use and Care
1. Use clamps or other practical way to secure and support the
workpiece to a stable platform. Holding the work by hand or
against your body is unstable and may lead to loss of control.
2. Do not force tool. Use the correct tool for your application.
The correct tool will do the job better and safer at the rate for
which it is designed.
3. Do not use tool if switch does not turn it on or off. Any tool
that cannot be controlled with the switch is dangerous and must
be repaired.
4. Disconnect the plug from the power source before making
any adjustments, changing accessories, or storing the tool.
Such preventative safety measures reduce the risk of starting the
tool accidentally.
5. Store idle tools out of reach of children and other untrained
persons. Tools are dangerous in the hands of untrained users.
6. Maintain tools with care. Keep cutting tools sharp and clean.
Properly maintained tools, with sharp cutting edges are less likely
to bind and are easier to control.
7. Check for misalignment or binding of moving parts, break-
age of parts, and any other condition that may affect the
tool’s operation. If damaged, have the tool serviced before
using. Many accidents are caused by poorly maintained tools.
8. Only use accessories that are recommended by the manu-
facturer for your model. Accessories that may be suitable for
one tool may become hazardous when used on another tool.
Service
1. Tool service must be performed only by qualified repair per-
sonnel. Service or maintenance performed by unqualified repair
personnel could result in a risk of injury.
2. When servicing a tool, use only identical replacement parts.
Follow instructions in the Maintenance section of this man-
ual. Use of unauthorized parts or failure to follow Maintenance
Instructions may create a risk of electric shock or injury.
WARNING
Read and understand all instructions. Failure to follow all in-
structions listed below may result in electric shock, fire, and/or
serious injury.
SAVE THESE INSTRUCTIONS!

Mini-Rooter XP®
THE SECTION OF CORD BETWEEN THE WALL PLUG AND THE
GFCI IS NOT IN THE PROTECTED CIRCUIT.
4
1. Only wear leather gloves.Never use any other type of glove,
such as cloth, rubber, or coated gloves. Never grasp a rotating
cable with a rag. These items could become wrapped around
the cable and cause serious injury.
2. Never operate machine with belt guard removed.Fingers can
get caught between belt and pulley.
3. Never operate machine without Guide Tube in place. Can result in
significant hand injury.
4. Do not overstress cables. Keep leather-gloved hand on the
cable for control when machine is running. Overstressing cables
because of an obstruction may cause twisting, kinking, or break-
ing of the cable and may result in serious injury.
5. Place the machine at a distance not greater than two feet
from the opening. Greater distances can result in cable twisting
or kinking.
6. Machine is designed for ONE-PERSON operation. Operator
must control foot switch and cable.
7. Do not operate machine in reverse (REV). Operating machine
in reverse can result in cable damage and is used only to back
cutting tool out of an obstruction.
8. Keep hands away from rotating drum. Do not reach into drum
unless machine is unplugged. Hand may be caught in the moving
parts resulting in serious injury.
9. Be careful when cleaning drains where cleaning chemicals
have been used. Avoid direct contact with skin and eyes. Drain
cleaning chemicals can cause serious burns as well as damage
the cable.
10. Do not operate machine if operator or machine is standingin
water. Will increase risk of electrical shock.
11. Wear safety glasses and rubber soled, non-slip shoes. Use
of this safety equipment may prevent serious injury.
12. Before starting each job, check that the cable in the drum isnot
broken or kinked, by pulling the cable out and checkingfor
wear or breakage.Always replace worn out (kinked or bro-ken)
cables with genuine GENERAL replacement cables.
13. Only use this tool in the application for which it was de-
signed. Follow the instructions on the proper use of the ma-
chine. Other uses or modifying the drain cleaner for other appli-
cations may increase risk of injury.
FEATURES - Closed Drum Mini-Rooter XP
Folding Handle
Motor Switch
V-Belt
Belt Guard
Drum
Foot Pedal
Front Drum Hub
Front Post Knob
Cutter
Cable
Female
Connector
Feed Control
Lever
Feed
Pressure
Knob
NOTE: Do not operate machine if warning labels on the switch box
and power cord are missing or illegible.
Ground Fault Circuit Interrupter (GFCI)
Your machine is equipped with a ground fault circuit interrupter, which
protects you against shock if a short circuit should occur. Check that
receptacle is properly grounded. Test the GFCI before each use.
1. Plug into 120-volt receptacle.
2. Push test button. Indicator light will go out and power to machine
should cut off.
3. If light does not go out when test button is pushed, DO NOT USE
THE MACHINE until proper repairs can be made.
4. To restore power after test, push reset button. With the reset
button depressed, if the machine doesn't start, stops while run-
ning, or if the operator experiences a mild shock, DO NOT USE
THE MACHINE! Tag the machine out of service and take it to a
motor repair center or return it to the factory for repairs.
Shown Right: Power Cable Feed
with Guide Tube
SPECIFIC SAFETY RULES
This is the safety alert symbol. It is used to alert
you to potential personal injury hazards. Obey all
safety messages that follow this symbol to avoid
possible injury or death.
Electric shock resulting in death can occur if you
plug this machine into an improperly wired outlet. If
the ground wire is electrified, you can be electrocuted
by just touching the machine, even when the power
switch is off. A ground fault circuit interrupter will not
protect you in this situation. Use a UL approved tester to
determine if the outlet is safe.
Do not overstress cables. Overstressing cables may
cause twisting, kinking, or breaking of the cable and may
result in serious injury.

Mini-Rooter XP®
5
Cable Application Chart (Table 1)
Cable
Size
Pipe
Size
Typical
Applications
Max.
Capacity
1/2" 3" to 4" Roof Stacks and Small Floor Drains
(No roots)
75 ft.
3/8" 2" to 3" Roof Stacks, Laundry Lines and Small
Drains
75 ft.
*5/16" 1-1/2"
to 2"
Sinks, Basins and Small Drains 50 ft.
*1/4" 1-1/4"
to 2"
Small Lines, Tubs and Shower Drains 50 ft.
*The 1/4” and 5/16” diameter cables are for use with the J-Drum.
Cutter Application Chart (Table 2)
Cutter Cat. # Typical Applications
Cutters for 3/8” and 1/2”Cables
Arrow Head AH Starting tool, ideal for cutting and
scraping.
Boring
Gimlet
BG Starting tool, to remove loose
objects.
1-1/2”
U-Cutter
1-1/2UC Finishing tool, works well in
grease stoppages.
2” Side
Cutter Blade
2SCB Finishing tool, for scraping inside
edges of pipe.
Note: There are no fixed rules for what cutter to use. If one tool
doesn’t take care of a stoppage, simply try another.
NOTE: Do not operate machine if warning labels on the switch box
and power cord are missing or illegible.
Folding Handle
Momentary
Contact
Motor Switch
V-Belt
Front Drum Hub
Open Drum
Cable
Front Post Knob Cutter
Guide Tube
Feed Control
Lever
Feed
Pressure
Knob
Belt Guard
FEATURES - Open Drum Mini-Rooter XP
1. The Guide Tube Holder on the Mini-Rooter XP should already be
installed when you receive the machine. If not, follow the illustra-
tion below for assembly.
2. To secure the end of the Guide Tube, hold the Guide Tube
Holder to one side of the frame.
3. Bend the Guide Tube back into the Holder so that it catches a
coil near the end of the Guide Tube. (See photo below.)
THE CABLE AND SPRING ARE UNDER TENSION
WHEN ATTACHED TO THE HOLDER.
USE CAUTION WHEN RELEASING THE GUIDE TUBE
FROM THE HOLDER.
INSTALLING GUIDE TUBE HOLDER

Mini-Rooter XP®
6
Operation
1. Begin by pulling the cable from the drum and sliding it into the
drain as far as it will go.
2. Tighten the knob at the top of the Power Cable Feed so that the
feed roller presses against the cable. Be sure not to over tighten
since this could cause excess cable wear. Note: The Power Ca-
ble Feed is designed for use with 3/8” and 1/2” cables only.
3. The feed lever controls the feeding rate and direction of the ca-
ble. Move the lever down to feed the cable out of the drum. The
further the lever is moved downward, the faster the cable will
feed out. Move the lever up to retract the cable into the drum.
When the lever is in the middle (neutral) position, the cable will
spin in place.
Hint: It's often helpful to have a small stream of water running
in the line to wash the cuttings away while the machine is in
operation and after.
Feed Control
Lever
Feed Pressure Knob Reverse
Neutral
Forward
8. If you still can't get around the bend, you're probably using too
large a cable. Switch to a 3/8" diameter cable, or even a smaller
one if necessary. (See Cable Application Chart—Table 1)
9. When the cable reaches the stoppage, put feed in neutral. Then
allow the cable to progress forward slowly, chewing into the stop-
page as it goes. This slow forward movement will reduce stress
on the cable while doing a more thorough cleaning job. A back
and forth action often works best.
OPERATING INSTRUCTIONS
DO NOT USE TOO MUCH FORCE –
LET THE CUTTER DO THE WORK.
6. Don't leave too much slack in the cable since this will cause
whipping. If the cable starts to bend or build up too much twist,
release pressure on the foot pedal and rotate the drum in the
opposite direction to relieve the twist on the cable. Push any
excess cable back into the drum and then continue.
7. If you're having trouble getting around tight bends, try putting the
machine in reverse while applying steady pressure. (If using
Power Cable Feed, putting motor in reverse will cause the feed
control lever to operate opposite of normal.)
Note: If your machine is equipped with a momentary contact
reverse switch, you must hold the switch in position when operat-
ing the machine in reverse.
Don't run motor in reverse for more than a few seconds at a
time as this could cause tangling in the drum or kinking.
MAKE SURE THE MOTOR SWITCH
IS IN THE ‘OFF’ POSITION!
DO NOT ALLOW TOO MUCH SLACK IN THE CABLE
BETWEEN MACHINE AND DRAIN OPENING SINCE
THIS CAN CAUSE CABLE WHIPPING.
Set-Up
1. Place machine within ap-
proximately two feet (.6m) of
drain opening. Be sure the
Mini-Rooter XP Guide Tube
(XP-GT) is in place. If you
can’t place the machine this
close to the drain opening,
run the cable through the
optional Guide Tube Exten-
sion (GTE) or a metal guide
tube to prevent cable whip-
ping. On manual feed ma-
chines, always keep a gloved
hand on the cable.
2. Position the foot pedal for easy accessibility. The machine is
designed for one-person operation. Be sure you can quickly re-
move your foot from the pedal in an emergency.
3. Be sure the motor switch is in the off position.
4. Select the proper cutting tool (See Cutter Application Chart—
Table 2). A good tool to start with is the Arrow Head or Boring
Gimlet. After the line is opened, follow with larger blades, which
scrape the inside edges of the pipe, assuring a real cleaning job.
5. Insert the cutter into the female connector at the end of the 3/8"
4. Move the motor switch to the forward position. Then with a
gloved hand on the guide tube, depress the air foot pedal to start
machine.
5. Feed the cable into the line and against the obstruction with a
firm, even pressure. Adjust the feeding rate to the resistance
met. Do not force the cable –let the cutter do the work. The job
won’t get done any faster and you could damage the cable.

Mini-Rooter XP®
7
12. When the cutter is near the drain opening, take your foot off the
pedal to stop drum rotation. Never retract the cutter from drain
while cable is rotating. The cable could whip and cause serious
injury.
1. Loosen the four bolts that hold the front drum hub on the front of
the drum.
2. Pull the front drum hub and distributor tube forward, then pull the
tangled portion of the cable out of the drum.
3. After the cable has been straightened out, slide the distributor
tube and front drum hub back along the cable until it can be repo-
sitioned and bolted to the front of the drum.
4. Then, push the excess cable back into the drum.
IF CABLE TANGLES IN DRUM
This is almost always caused by using too much pressure when feed-
ing the cable, or by feeding the cable while running the machine in
reverse. To untangle, rotate drum in opposite direction. This will usu-
ally get the cable to lie in the drum properly
If cable has become badly tangled, which shouldn’t happen when
machine is used properly, it can be straightened out by removing the
distributor tube from the drum. To do this:
DISCONNECT MACHINE FROM POWER SOURCE BE-
FORE INSTALLING CABLES OR DRUMS!
DISCONNECT MACHINE FROM POWER SOURCE BE-
FORE INSTALLING CABLES OR DRUMS!
SPECIAL OPERATIONS
IF CABLE GETS CAUGHT IN LINE
The motor can be reversed for a few seconds at a time to free cable if
it gets caught in the line. Use the following procedure:
1. Move motor switch to reverse position. (Open drum has momen-
tary contact switch which must be held to operate in reverse.)
2. Wearing leather gloves, pull on cable while the drum is turning in
reverse.
3. When the cable is freed, slide excess cable back into drum.
4. Move the motor switch to the forward position again, and con-
tinue at Step 3 of the Operating Instructions.
HOW TO REMOVE DRUM FROM MACHINE
DISCONNECT MACHINE FROM POWER SOURCE BE-
FORE INSTALLING CABLES OR DRUMS!
DO NOT RUN MOTOR IN REVERSE FOR MORE THAN A
FEW SECONDS AT A TIME SINCE THIS COULD CAUSE
THE CABLE TO KINK OR TANGLE IN THE DRUM.
HOW TO INSTALL 3/8" AND 1/2" CABLES IN DRUM
To install cable in the drum, simply connect the male end of the cable
to the drum connecting cable, which is already attached to the drum.
Then remove the drum V-Belt and turn the drum clockwise, while
pushing the cable into the drum.
DISCONNECT MACHINE FROM POWER SOURCE BE-
FORE INSTALLING CABLES OR DRUMS!
Note: The cable should lay in the drum in a
clockwise direction.
HOW TO USE J-DRUM
(Optional—Cat. #MR-250)
The J-Drum holds 50 feet of 1/4” or 5/16” cable to be used when you
need to clear smaller, 1-1/4” to 2” lines. These cables have a basin
plug head that can be spun through most strainer crossbars. (See
Cable Application Chart—Table 1.)
DO NOT USE REVERSE TO PULL THE CABLE OUT
OF THE DRAIN. RUNNING MACHINE IN REVERSE
CAN CAUSE THE CABLE TO TANGLE IN THE DRUM.
1. Loosen the front post knob and
swing Power Cable Feed out of
the way.
2. Push down on the spring-loaded
motor and slide the V-Belt off the
back of the drum.
3. Reach behind the drum and lo-
cate the drum-retaining latch. Pull
the latch to release the drum
shaft, then pull the drum forward
off of the machine.
4. To install the drum, simply slide drum onto machine. The latch
will lock automatically.
5. Remove the belt guard by loosening retaining knob on top. Posi-
tion the V-Belt around the drum, then press down on the motor
and slip V-belt onto the pulley. Be sure to reattach the belt guard.
6. Reposition the Power Cable Feed and tighten knob at base of
front post.
10. Be careful not to let the cutter get caught in the stoppage as you
work through it. This can cause kinking and breaking of the ca-
ble. When you feel the cable starting to twist in your hands, stop
the machine and pull back on the cable. This will free the cutter
from the obstruction. Then allow the cable to move forward
slowly into the stoppage. Remember, no cutting takes place
when the blades stop turning.
11. After the line has been opened, retract the cable by moving the
feed lever up. Make sure the motor switch is in the forward posi-
tion. This is important to prevent the cable from tangling in the
drum or in the line.
1. To install cable, open chuck jaws
fully so that cable will pass through
easily.

Mini-Rooter XP®
8
MAINTENANCE
To keep your machine operating smoothly, it is essential that all bear-
ings and distributor tube bushings be lubricated. Oiling moving parts is
particularly important where machine comes in contact with sand, grit
and other abrasive material.
CABLE MAINTENENCE
To get maximum service from your cables, be
sure that they are clean and well oiled. This not
only provides running lubrication but greatly ex-
tends the life of the cables as well. Some users
periodically pour oil directly into the drum. Then,
as the drum turns, the cables get complete lubri-
cation. Our SNAKE OIL is ideally suited for this
purpose, since it not only lubricates the cables, it
deodorizes them as well.
FEED MAINTENANCE
Keep feed free of excessive soil and grit. It is recommended that the
feed be flushed with fresh water followed by a light oiling of the mov-
ing parts. No disassembly is normally required. Failure to feed can
usually be traced to the following possibilities:
DIRT ACCUMULATION
Over time, dirt can harden enough to stop roller rotation. Flushing with
water followed by liberal oiling can usually restore function. If disas-
sembly is required, proceed as follows:
1. Remove the feed tension knob, springs and spring plunger. Note
the positioning of these parts to ease re-assembly. The top roller
can now be removed.
2. Remove the snap rings and thrust washers from the bottom
housing cylinders. The bottom rollers can now be removed.
3. Re-assembly is done in reverse order.
TANGLED CABLE
If a cable loops over itself in the drum, it will not feed properly. Re-
move and reload the cable to restore function. If the cable kinks, it is
evidence of abuse and results from the use of too much pressure or
use of the wrong size cable for the line. Do not force the cable —let
the cutter do the work.
DAMAGED ROLLER
Excessive use may wear a roller to the point of failure. It is recom-
mended that all three rollers be replaced at the same time (Cat # PO-
MR-703). The replacement roller is an assembly consisting of one
Feed Roller, two Feed Roller Bearings, and two Bearing Spacers.
Note: The Bearing Spacers must be installed between the Carrier
and each Feed Roller Bearing (as illustrated below) in order to
ensure proper operation and to obtain maximum Feed Roller life.
To Replace the Feed Roller Assembly:
1. Remove the Feed Roller Assembly by unscrewing and removing
the Feed Roller Axle.
2. For convenience, the components are assembled and wired
together at the factory. Before attempting to install the assembly,
hold the assembly together and remove the wire.
3. While still holding the Feed Roller Assembly together, insert it
into the slot opening of the Carrier.
4. In order to help align the Spacers and Bearings, insert a pencil
point or similar object through the un-threaded end of the Axle
hole in the Carrier. After removing the pencil point, continue to
maintain the alignment of the components.
5. The Feed Roller Axle should then be inserted through the same
un-threaded Axle hole and should continue to be guided through
the Spacers and Bearings to the threaded Axle hole on the other
side of the Carrier.
6. Securely tighten the Axle to the Carrier with a 3/16” allen wrench.
DISCONNECT MACHINE FROM POWER SOURCE
BEFORE PERFORMING MAINTENANCE!
2. Slide the back end of the cable (opposite to the end with basin
head) through spout and into the drum. The cable will be easier
to install if you bend the last inch of cable at a 45-degree angle.
3. When working through difficult stoppages or tight bends, tighten
the chuck to provide more torque and to prevent the cable from
tangling in the drum.
4. Clean and lubricate chuck regularly to prevent corrosion.

Mini-Rooter XP®
9
TROUBLE SHOOTING GUIDE (Table 3)
Problem Probable Cause Solution
Cable kinks or breaks. Operator forcing the cable. Do not force the cable. Let the cutter do the work.
Too much slack between machine and
drain.
Allow no more than two feet between machine and drain.
Cable used in wrong size drain line. A cable that is too large or too small in diameter for a line is more
likely to kink. (Consult Table 1—Cable Applications.)
Cable exposed to acid. Clean and oil cables regularly.
Cable tangles in drum/cage. Operator forcing the cable. Do not force the cable. Let the cutter do the work.
Machine running in reverse. Do not run the machine in reverse to retract the cable from the
drain.
Drum stops while foot pedal
depressed.
Hole in pedal or hose. Replace as required.
Hole in diaphragm switch. If no hole found in pedal or hose, replace diaphragm switch.
Drum turns in one direction but
not other.
Faulty reverse switch or momentary
contact switch.
Replace reverse switch. Note: Momentary contact switch must
be held in position when using reverse.
Ground fault circuit interrupter
trips and will not reset.
Damaged power cord or extension cord. Replace cords.
Short circuit in motor. Take motor to authorized repair center.
Faulty ground fault circuit interrupter. Replace ground fault circuit interrupter.
Motor turns but drum does not. Safety Slip Clutch (optional) engaged. Do not force cable.
Failure to feed. Cable tangled in drum. Do not run machine in reverse. Use proper cable size. (Consult
Cable Application Chart—Table 1).
Feed misadjusted. If feed tension knob is too loose the cable will slip. If it is too tight
the feed rollers will wear prematurely.
Feed roller frozen. Clean and lubricate feed rollers regularly. Replace worn rollers.
Worn cable. When cable coils wear flat, cable should be replaced.

Mini-Rooter XP®
10

Mini-Rooter XP®
Manuel d'instructions
Pour canalisations de 1-1/4 à 4 pouces
(30mm—100mm)
Votre débouchoir Mini-Rooter XP est conçu
pour vous procurer de nombreuses années de
service fiable et rentable. Toutefois aucun appa-
reil ne peut donner son plein rendement si l'opé-
rateur ne le connaît pas à fond.
Lisez, comprenez et respectez toutes les
consignes de sécurité et instructions fournies
avec ce produit. Le fait de ne pas suivre ces
consignes et instructions risquerait de provoquer
une électrocution et/ou des blessures graves.
Conservez ces documents pour future référence.
CONSERVEZ CES INSTRUCTIONS !

Mini-Rooter XP®
L'appareil doit être branché dans une
prise correctement mise à la terre. À
défaut de suivre ces instructions, il
peut s'ensuivre un choc électrique et la
mort. Si le fil de mise à la terre est
électrifié, vous pouvez être électrocu-té
par un simple contact avec l'appa-reil et
ce, même si l’interrupteur est à Arrêt
(Off). Dans ce cas, le disjoncteur de fuite à
la terre ne peut pas vous proté-ger. Utilisez
un testeur certifié UL pour vérifier si la
prise de courant est sécuri-taire.
N'utilisez jamais des outils motorisés
dans une atmosphère explosive géné-rée
par des liquides inflammables, des
gaz ou de la poussière. Les outils
électriques provoquent des étincelles qui
risquent d’enflammer la poussière ou les
vapeurs.
Ne portez que des gants en cuir. N’uti-
lisez aucun autre type de gants, en
tissu, caoutchouc ou enduit. Ne sai-
sissez jamais un câble en mouvement
avec un chiffon ; ces matériaux peuvent
s’enrouler autour du câble et causer des
blessures graves.
Portez toujours des lunettes de sécu-rité
et des chaussures à semelles de
caoutchouc antidérapantes. L'emploi de
ces équipements de sécurité peut
empêcher des blessures graves.
Ne faites jamais fonctionner l'appareil si
le garde-courroie est enlevé. Les doigts
se prennent facilement entre la courroie
et la poulie.
Ne forcez jamais les câbles exagéré-
ment. Une tension excessive peut cau-ser
la torsion, le vrillage ou la rupture du câble et
pourrait provoquer des blessu-res graves.
AVERTISSEMENT ! Lisez attentivement tou-
tes les instructions. Le fait de ne pas suivre
toutes les instructions risque de provoquer une
électrocution, un incendie et/ou des blessures
graves. Des manuels de rechange peuvent
être obtenus gratuitement sur demande, ou
téléchargées à partir de notre site Internet,
www.drainbrain.com. Des films d'instruction
peuvent également être téléchargés de notre
site Internet ou nous être commandés. En cas
de question ou de problème, veuillez contacter
le service clientèle de General au 412-771-
6300.
CONSERVEZ CES INSTRUCTIONS !
SYMBOLES DE SÉCURITÉ
Ces instructions ont pour objet de
familiariser tous les employés avec
l’utilisation et l’entretien sans danger
du Mini-Rooter XP.
DANGER signale un danger de haut risque qui, s’il n’est pas
évité, entraînera des blessures graves ou mortelles.
AVERTISSEMENT signale un danger de risque moyen qui, s’il
n’est pas évité, peut entraîner des blessures graves ou mortelles.
MISE EN GARDE signale un danger de faible risque qui, s’il
n’est pas évité, entraînera des blessures de faible ou moyenne
gravité.
Ce symbole de sécurité vous avertit de
l’existence d'un danger pour votre sécu-
rité personnelle. Respectez toutes les
consignes de sécurité suivant ce symbo-
le afin d’éviter des blessures graves ou
mortelles.
12

Mini-Rooter XP®
13
SÉCURITÉ DU SITE
1. Conservez l’espace de travail propre et bien éclairé. Des éta-
blis encombrés et des zones mal éclairées sont causes d'acci-
dent.
2. N'utilisez jamais des outils motorisés dans une atmosphère
explosive générée par des liquides inflammables, des gaz ou
de la poussière. Ces outils produisent des étincelles qui peuvent
allumer les vapeurs inflammables ou les poussières.
3. Ne laissez pas les curieux, les enfants et les visiteurs s'ap-
procher quand vous faites fonctionner un outil motorisé. Des
distractions pourraient vous faire perdre le contrôle.
ÉLECTRICITÉ ET SÉCURITÉ
1. Les outils mis à la terre doivent être branchés dans une prise
de secteur correctement installée et mise à la terre conformé-
ment à tous les codes et décrets. Ne retirez jamais le plot de
mise à la terre et ne modifiez la prise en aucune façon. N’utili-
sez pas de prise-adaptateur. Consultez un électricien qualifié
en cas de doute sur la bonne mise à la terre de la prise de
secteur. Si l’outil subit un mauvais fonctionnement ou une panne
électrique, la mise à la terre offre un chemin de faible résistance
éloignant le courant de l’utilisateur.
2. Votre corps ne doit pas toucher à des objets mis à la terre,
tels les tuyaux, radiateurs, cuisinières ou réfrigérateurs. Si
votre corps se trouve mis à la terre, vous augmentez les risques
de choc électrique.
3. N'utilisez pas d'outils électriques mouillés ou sous la pluie.
L'eau qui s'infiltre dans un outil électrique augmente les risques de
choc électrique.
4. Attention au cordon électrique. Ne transportez jamais un outil
par le cordon et ne débranchez jamais un outil en tirant sur le
cordon. Maintenez toujours le cordon éloigné de la chaleur,
de l'huile, d'objets coupants ou de pièces en mouvement.
Remplacez immédiatement un cordon endommagé, car cela
augmente les risques de choc électrique.
5. Servez-vous uniquement d’une rallonge électrique extérieure
marquée « W-A » ou « W » lorsque vous utilisez un outil élec-
trique dehors. Ces rallonges sont homologuées pour un usage
extérieur et réduisent le risque d'électrocution.
6. Vérifiez que l’interrupteur de circuit de fuite à terre (GFCI)
fourni avec le cordon fonctionne correctement avant d’utiliser
la machine. Celle-ci doit être reliée à un cordon avec GFCI en
bon état de marche. Le GFCI réduit le risque d’électrocution.
7. Les rallonges électriques sont déconseillées à moins d'être
branchées dans une prise de courant protégée par un dis-
joncteur de fuite à la terre (GFCI) dans une boîte ou prise
électrique. Le disjoncteur de fuite à la terre du cordon de l'appa-
reil n'empêche pas les chocs électriques qui pourraient être cau-
sés par une rallonge.
8. Utilisez seulement des rallonges trifilaires en bon état avec
fiches tripolaires dans une prise de courant tripolaire
correspondant à la fiche de l'outil. L'utilisation de toute autre
rallonge ou d’une rallonge endommagée n'assure pas la mise à la
terre de l'outil et augmente le risque de choc électrique.
9. Maintenez tous les branchements électriques au sec et au-
dessus du sol. Réduit le risque d’électrocution.
10. NE touchez PAS les prises ou les outils avec des mains
mouillées. Réduit le risque d’électrocution.
SÉCURITÉ PERSONNELLE
1. Ne vous laissez pas distraire, prêtez attention à ce que vous
faites et usez de bon sens lorsque vous utilisez un outil élec-
trique. N'utilisez pas cet outil si vous êtes fatigué ou sous
l’influence d'une drogue, de l'alcool ou de médicaments.Des
blessures graves peuvent résulter d'un moment d'inattention.
2. Habillez-vous correctement. Ne portez pas de bijoux ou de
vêtements risquant de se prendre dans l’appareil. Éloignez
les cheveux, vêtements et gants des pièces en mouvement.
Les vêtements lâches, les bijoux ou les cheveux longs peuvent
facilement se prendre dans des pièces en mouvement.
3. Prenez garde à tout démarrage accidentel. Vérifiez que l'inter-
rupteur soit en position ARRÊT avant de brancher l'appareil.
Transporter des outils avec le doigt sur l'interrupteur ou brancher
des outils avec l'interrupteur en position allumé crée un risque
d'accident.
4. Retirez toute clé ou outil d'ajustement avant la mise en mar-
che. Une clé ou tout autre outil laissés sur une pièce rotative peu-
vent causer des blessures.
5. N'étendez pas trop les bras. Conservez votre équilibre en tout
temps ainsi qu'un appui solide. Un bon appui ainsi qu'un bon
équilibre permettent de conserver un meilleur contrôle de l'outil en
cas d’imprévu.
6. Utilisez des équipements de sécurité. Portez toujours des
lunettes de sécurité. Un masque à poussières, des chaussures
de sécurité antidérapantes, un casque ou une protection auditive
peuvent être nécessaires selon l’application.
UTILISATION ET SOIN DE L'APPAREIL
1. Servez-vous de pinces ou d’une autre méthode pour fixer et
soutenir la pièce travaillée sur un support stable. Tenir la piè-
ce à la main ou contre votre corps ne fournit pas la stabilité néces-
saire et risque de conduire à une perte de contrôle.
2. Ne forcez pas cet outil. Utiliser le bon appareil pour telle ap-
plication. L’outil approprié effectue un meilleur travail, dans des
conditions plus sécuritaires et à la vitesse pour laquelle il a été
conçu.
3. N'utilisez pas cet outil si l'interrupteur ne contrôle pas la mise
en marche ou l'arrêt. Un outil qui ne peut pas être contrôlé par
l'interrupteur est dangereux et doit être réparé avant toute utilisa-
tion.
4. Débranchez la prise de la source de courant avant de faire
des réglages, de changer d’accessoire ou de ranger votre
outil. Cette mesure de prévention réduit les risques de démarrage
accidentel de l'outil.
5. Rangez les outils en attente hors de portée des enfants et des
autres personnes inexpérimentées. Les outils sont dangereux
dans les mains d'utilisateurs inexpérimentés.
6. Entretenez soigneusement vos outils. Affûtez et nettoyez la
lame des outils de coupe. Des outils correctement entretenus et
dont la lame est tranchante ont moins de risque de se coincer et
sont plus faciles à contrôler.
CONSIGNES DE SÉCURITÉ GÉNÉRALES
AVERTISSEMENT !
Lisez attentivement toutes les instructions. Le fait de ne pas suivre
toutes les instructions risque de provoquer une électrocution, un in-
cendie et/ou des blessures graves.
CONSERVEZ CES INSTRUCTIONS !

Mini-Rooter XP®
14
LA PORTION DE CORDON COMPRISE ENTRE LA PRISE DE
COURANT ET LE DISJONCTEUR NE FAIT PAS PARTIE DU
CIRCUIT PROTÉGÉ.
1. 1. Portez uniquement des gants en cuir. N’utilisez jamais d’au-
tres types de gants, tels que gants en toile, en caoutchouc ou en
tissu enduit. Ne saisissez jamais un câble en rotation avec un
chiffon. Ces objets peuvent se prendre dans le câble et provoquer
un accident grave.
2. Ne faites jamais fonctionner l'appareil si le garde-courroie est
enlevé. Les doigts peuvent se prendre facilement entre la courroie
et la poulie.
3. Ne jamais utiliser la machine sans le tube de guidage. Peut
entraîner des blessures importantes aux mains.
4. Ne forcez jamais les câbles exagérément. Quand l'appareil
fonctionne, maintenez une main gantée en cuir sur le câble pour
le contrôler. Une tension excessive du câble à cause d'un obsta-
cle peut causer une torsion, un vrillage ou la rupture et pourrait
provoquer des blessures graves.
5. Placez l’appareil le plus près possible du drain, à une distan-
ce de 60 cm (2 pi) maximum. Une distance plus grande risque
de conduire à une torsion ou un vrillage du câble.
6. Cet appareil est prévu pour être utilisé PAR UNE PERSONNE
seulement à la fois. L’utilisateur doit contrôler la pédale et le
câble.
DISJONCTEUR DE FUITE ÀLA TERRE (GFCI)
Votre appareil est pourvu d'un disjoncteur de fuite à la terre qui vous
protège contre les chocs électriques en cas de court-circuit. Vérifiez si
la prise de courant est correctement mise à la terre. Testez ce dis-
joncteur avant chaque utilisation.
1. Branchez l'appareil dans une prise de 120 V.
2. Appuyez sur le bouton d'essai. Le témoin doit s'éteindre et le cou-
rant devrait être coupé.
3. Si le témoin ne s'éteint pas après avoir appuyé sur le bouton d'es-
sai. N'UTILISEZ PAS L’APPAREIL avant qu'il ait été réparé.
4. Pour rétablir le courant après l'essai, appuyez sur le bouton de
réenclenchement. Une fois ce bouton enfoncé, si l’appareil ne
démarre pas, s’il s'arrête durant le fonctionnement ou si l'opéra-
teur ressent un léger choc, N'UTILISEZ PAS L’APPAREIL ! Éti-
quetez-le comme hors de service et faites-le réparer par le manu-
facturier ou par un centre de réparation de moteurs électriques.
CONSIGNES DE SÉCURITÉ PARTICULIÈRES
Ce symbole de sécurité vous avertit de l’existence
d'un danger pour votre sécurité personnelle. Res-
pectez toutes les consignes de sécurité suivant ce
symbole afin d’éviter des blessures graves ou mor-
telles.
L'appareil doit être branché dans une prise correcte-
ment mise à la terre. À défaut de suivre ces instruc-
tions, il peut s'ensuivre un choc électrique et la mort.
Si le fil de mise à la terre est électrifié, vous pouvez
être électrocuté par un simple contact avec l'appareil
et ce, même si l’interrupteur est à Arrêt (Off). Dans ce
cas, le disjoncteur de fuite à la terre ne peut pas vous
protéger. Utilisez un testeur certifié UL pour vérifier si la
prise de courant est sécuritaire.
Ne forcez jamais les câbles exagérément. Une tension
excessive peut causer la torsion, le vrillage ou la rupture
du câble et pourrait provoquer des blessures graves.
7. Surveillez le désalignement ou le grippage des pièces mobi-
les, les bris de pièce ou toute autre condition qui peut nuire
au bon fonctionnement de l’appareil. Si un outil est endom-
magé, faites-le réparer avant toute utilisation. Plusieurs acci-
dents sont causés par des outils mal entretenus.
8. N'utilisez que les accessoires recommandés par le manufac-
turier pour votre modèle. L’accessoire qui convient à un outil
peut devenir dangereux sur un autre.
ENTRETIEN ET RÉPARATIONS
1. Toute réparation de l'appareil ne doit être effectuée que par
du personnel qualifié. Des blessures peuvent résulter d'un tra-
vail effectué par du personnel non qualifié.
2. Si un appareil doit être réparé, seules des pièces identiques
d'origine doivent être utilisées. Suivez les instructions dans
la section Entretien de ce manuel. L'utilisation de pièces non
autorisées ou le défaut de suivre les instructions d'entretien peu-
vent causer un choc électrique ou des blessures.
7. Ne faites pas fonctionner cet appareil en marche arrière (REV)La
marche arrière ne doit servir qu'à dégager un outil d'un obsta-cle,
autrement il peut en résulter des dommages au câble.
8. Gardez les mains éloignées du dévidoir en mouvement. Ne
mettez jamais la main à l'intérieur du dévidoir à moins que l'appa-reil
ne soit débranché. La main pourrait être gravement blessée par les
pièces en mouvement.
9. Faites attention lorsque vous nettoyez un drain dans lequel
des produits chimiques ont été utilisés. Évitez tout contact
direct avec la peau et les yeux. Ces produits chimiques peuvent
causer des brûlures graves à l'opérateur et endommager le câble.
10. Ne faites pas fonctionner la machine si elle ou l'utilisateur se
trouve sur un sol inondé. Ceci augmenterait le risque d’électro-
cution.
11. Portez toujours des lunettes de sécurité et des chaussures à
semelle en caoutchouc antidérapant. L'emploi de ces équipe-
ments de sécurité peut empêcher des blessures graves.
12. Avant chaque utilisation, vérifiez que le câble n'est ni casséni
emmêlé à l'intérieur du tambour, en extrayant le câble et envérifiant
qu'il n'est pas usé ni cassé. Remplacez toujours les câbles usés
(entortillés ou cassés) par des câbles de remplace-ment GENERAL
authentiques.
13. N’utiliser cet outil que pour la tâche à laquelle il est destiné.
Suivez le mode d’emploi. Toute autre utilisation ou la modifica-tion
du débouchoir pour d’autres applications risquent d’augmen-ter le
risque de se blesser.

Mini-Rooter XP®
15
CARACTÉRISTIQUES
Interrupteur du moteur
Courroie en V
Garde-courroie
Dévidoir
Pédale
Moyeu avant du dévidoirBouton du pilier avant
Poignée pliante
Couteau
Câble
Connecteur
femelle
Levier
d’alimentation
Bouton de
réglage de la
pression
d’alimentation
REMARQUE : ne faites pas fonctionner la machine si les étiquettes
d’avertissement de la boîte de commutation et du cordon électrique
sont absentes ou illisibles.
Montré à la droite : Alimenteur de câble
automatique avec tube-guide
REMARQUE : ne faites pas fonctionner la machine si les étiquettes
d’avertissement de la boîte de commutation et du cordon électrique
sont absentes ou illisibles.
Poignée pliante
Interrupteur
du moteur
Courroie en V
Moyeu avant du
dévidoir
Dévidoir ouvert
Câble
Bouton du pilier avant
Couteau
Tube-guide
Levier
d’alimentation
Bouton de
réglage de la
pression
d’alimentation
Garde-courroie
Mini-Rooter XP
à dévidoir fermé
CARACTÉRISTIQUES
Mini-Rooter XP
à dévidoir ouvert
Diamètre
du câble
Diamètre de la
canalisation
Applications typiques
1/2 po 3 à 4 po Colonnes et petits avaloirs (pas de
racines)
3/8 po 2 à 3 po Colonnes, conduites de buande-
rie, petits drains
* 5/16 po 1-1/2 à 2 po Éviers, cuves, petits drains
* 1/4 po 1-1/4 à 2 po Petites conduites, baignoires et
douches
* Les câbles de 1/4 po et de 5/16 po doivent être utilisés avec les
dévidoirs J-Drum et Dual Drum.
Sélection du câble (Tableau 1)
Couteau N° de
pièce
Applications typiques
Couteaux pour les câbles de 3/8 et 1/2 po
Tête de
flèche
AH Pour commencer, idéal pour cou-
per et gratter
Queue de
cochon BG Pour commencer, pour repêcher des objets perdus .
Couteau en
U 1-1/2"
1-1/2UC Pour finir, convient bien aux bou-
chons de graisse
Lame à
tranchant
latéral 2"
2SCB Pour finir, pour gratter les parois
de la canalisation
Remarque : Il n'y a pas de règle déterminée quant à l'utilisation des
couteaux. Si vous n'arrivez pas à bout d'un engorgement, il faut tout
simplement essayer un autre couteau.
Sélection du couteau (Tableau 2)

Mini-Rooter XP®
16
DIRECTIVES D'UTILISATION
L’INTERRUPTEUR DE L'APPAREIL DOIT ÊTRE EN
POSITION ARRÊT (OFF) !
PRÉPARATION
1. Placez l’appareil à moins de 60 cm (2 pi) de l'avaloir. Vérifiez que
le tube-guide du Mini-Rooter XP (XP-GT) est bien en place. Si
vous ne pouvez pas approcher la machine suffisamment du drain,
faites passer le câble à travers la rallonge de tube-guide (GTE) en
option ou un tuyau en métal pour éviter que le câble ne fouette. Si
la machine est à alimentation manuelle, gardez toujours une main
gantée sur le câble.
2. Placez la pédale de façon qu'elle soit facile d'accès. Cet appareil
est conçu pour être opéré par une seule personne. Assurez-vous
de pouvoir enlever rapidement votre pied de la pédale en cas
d'urgence.
3. Vérifiez que l'interrupteur du moteur soit en position arrêt.
4. Choisissez l’outil de coupage approprié (voir Sélection du couteau
–Tableau 2). Il est souvent approprié de commencer avec le cou-
teau en tête de flèche ou la queue de cochon. Une fois la canali-
sation dégagée, recommencez l'opération avec des lames plus
larges pour racler la paroi interne, assurant ainsi un nettoyage à
fond.
5. Insérez le couteau dans le raccord femelle situé à l'extrémité du
câble de 3/8 ou 1/2 po et serrez solidement la rondelle de bloca-
ge et de la vis de jonction.
1. Le support de tube de guidage du Mini-Rooter XP devrait déjà
être installé lorsque vous recevrez la machine. Si ce n’est pas le
cas, suivez l’illustration ci-dessous pour l’assemblage.
2. Pour fixer l’extrémité du tube de guidage, maintenez le support
de tube de guidage sur un côté du châssis.
3. Repliez le tube de guidage dans le support de façon à ce qu’une
spire soit accrochée à proximité de l’extrémité du tube de guida-
ge. (Voir photo ci-dessous.)
LE CÂBLE ET LE RESSORT SONT SOUS TENSION
LORSQU’ILS SONT FIXÉS AUX SUPPORT DE TUBE.
FAITES PREUVE DE PRÉCAUTIONS LORSQUE
VOUS RELÂCHEZ LE TUBE DE GUIDAGE DU SUP-
PORT DE TUBE.
INSTALLATION DU SUPPORT DE-TUBE DE GUIDAGE

Mini-Rooter XP®
17
FONCTIONNEMENT
1. Pour débuter, tirez le câble du dévidoir et glissez-le dans l’avaloir
aussi loin que vous pouvez.
2. Serrez le bouton situé en haut de l’alimenteur de câble automati-
que, de façon à ce que le rouleau d’alimentation presse contre le
câble. Faites attention de ne pas trop serrer car ceci risquerait
d’user le câble prématurément. Remarque : l’alimenteur de câble
automatique ne doit être utilisée qu’avec des câbles de 3/8 et 1/2
po.
3. Le levier d’alimentation contrôle la vitesse et la direction du câble.
Abaissez le levier pour faire sortir le câble du dévidoir. Plus vous
abaissez le levier, plus le câble sort rapidement. Relevez le levier
pour reculer le câble dans le dévidoir. Lorsque le levier est en
position centrale (neutre), le câble tourne sur place.
10. Faites attention de ne pas coincer le couteau dans l'obstacle pen-
dant le travail. Cela pourrait causer le vrillage ou la rupture du
câble. Quand vous sentez que le câble commence à s'emmêler
dans vos mains, arrêtez l'appareil et rentrez un peu de câble. Cela
devrait libérer le couteau de l'obstacle ; vous pouvez alors recom-
mencer à faire avancer le couteau lentement. Rappelez-vous qu'il
n'y a pas de nettoyage quand le couteau arrête de tourner.
11. Une fois que la canalisation est bien dégagée, rentrez le câble
dans le dévidoir en relevant le levier d’alimentation. Assurez-vous
que le moteur tourne vers l'avant. Cela est important pour empê-
cher l'emmêlement du câble dans le dévidoir ou dans la canalisa-
tion.
12. Quand le couteau approche de l'avaloir, retirez votre pied de la
pédale pour arrêter la rotation du dévidoir. Ne retirez jamais le
couteau de l'avaloir pendant que le câble tourne; le câble pourrait
fouetter et causer de graves blessures.
Levier de commande
d’alimentation
Bouton de réglage de la pression
Marche arrière
Neutre
Marche avant
NE FORCEZ PAS TROP ;
LAISSEZ TRAVAILLER LE COUTEAU
6. Veillez à ce qu’il n’y ait pas trop de mou dans le câble, car cela
peut causer le fouettement. Si le câble commence à courber ou à
trop s’enrouler sur lui-même, relâchez la pression sur la pédale et
faites tourner le dévidoir en sens inverse suffisamment pour relâ-
cher la tension. Rentrez le surplus de câble dans le dévidoir avant
de continuer.
Truc : Pendant le fonctionnement, il peut être avantageux de faire
couler un filet d'eau dans la canalisation pour dégager les débris
coupés par le couteau, pendant et après que l’appareil fonctionne.
8. S’il s'avère toujours impossible de franchir un coude, vous utilisez
peut-être un câble trop large. Réduisez le diamètre à 3/8 po ou
moins si nécessaire. (Voir tableau 1 - Sélection du câble)
9. Lorsque le câble atteint l’obstruction, mettez l’alimenteur au neu-
tre. Ensuite, faites avancer le câble lentement pour que le couteau
broie l’obstacle. Ceci réduit la fatigue du câble et permet un meil-
leur nettoyage de la conduite. Un mouvement d’avant en arrière
est souvent la méthode la plus efficace.
6. Si vous avez de la difficulté à franchir un coude, essayez en mar-
che arrière tout en exerçant une pression constante. (Si vous
utilisez l’alimenteur de câble automatique, mettre le moteur en
marche arrière fait fonctionner le levier de commande à l’inverse
de la normale.)
Remarque : Si votre machine est munie d’un interrupteur de
contact momentané pour la marche arrière, vous devez appuyer
continuellement sur l’interrupteur pendant le recul.
Ne faites pas fonctionner le moteur en marche arrière pen-
dant plus de quelques secondes à la fois, car cela peut forcer
le câble à vriller ou à s’emmêler dans le dévidoir.
4. Placez l'interrupteur du moteur en position avant. Ensuite, avec
une main gantée sur le tube-guide, pesez sur la pédale à air pour
faire démarrer l’appareil.
5. Faites avancer le câble dans la canalisation, avec une pression
ferme et constante, jusqu'à l'engorgement. Réglez la vitesse d'ali-
mentation selon la résistance. Ne forcez pas le câble; laissez
travailler le couteau. Le travail ne se ferait pas plus vite et vous
pourriez endommager le câble.
NE LAISSEZ PAS TROP DE CÂBLE ENTRE
L’APPAREIL ET L’OUVERTURE DU DRAIN CAR LE
CÂBLE RISQUERAIT DE FOUETTER.
N'UTILISEZ PAS LA MARCHE ARRIÈRE POUR RETI-
RER LE CÂBLE DE LA CANALISATION. OPÉRER LA
MACHINE EN MARCHE ARRIÈRE PEUT FORCER LE
CÂBLE À S’EMMÊLER DANS LE DÉVIDOIR.

Mini-Rooter XP®
18
1. Desserrer les 4 boulons qui retiennent le moyeu à l'avant du dévi-
doir.
2. Tirez le moyeu avant du dévidoir et le tube distributeur vers
l'avant, puis retirez la partie emmêlée du câble à l'extérieur du
dévidoir.
3. Une fois le câble redressé, glissez le tube distributeur et le moyeu
avant du dévidoir le long du câble jusqu'à leur place de façon à
pouvoir replacer et boulonner le moyeu à l'avant du dévidoir.
4. Repoussez le câble à l'intérieur du dévidoir.
CÂBLE EMMÊLÉ DANS LE DÉVIDOIR
Cette situation peut survenir en exerçant trop de pression lors de
l'avance du câble ou en faisant avancer le câble dans la canalisation
alors que l'appareil tourne en marche arrière. Pour démêler le câble,
faites tourner le dévidoir en sens inverse. Cela permet habituellement
au câble de se replacer convenablement dans le dévidoir.
Si le câble est trop emmêlé, ce qui ne devrait pas arriver s'il est utilisé
correctement, on peut le redresser en retirant le tube distributeur de
l'appareil. Pour ce faire :
OPÉRATIONS SPÉCIALES
CÂBLE COINCÉ DANS UNE CANALISATION
Le moteur peut être mis en marche arrière pour dégager le câble
lorsqu'il est coincé dans une canalisation. Faites comme suit :
1. Déplacez l'interrupteur du moteur en position de marche arrière.
2. Avec les mains gantées en cuir, retirez le câble pendant que le
dévidoir tourne en sens inverse.
6. Remettez l’alimenteur de câble automatique en place et serrez le
bouton à la base du pilier avant.
COMMENT INSTALLER UN CÂBLE 1/2 OU 3/8 PO
DANS LE DÉVIDOIR
Pour installer un câble dans le dévidoir, il n'y a qu'à raccorder la partie
mâle du câble au câble de raccordement du dévidoir, lequel se trouve
déjà rattaché au dévidoir. Retirez ensuite la courroie en V du dévidoir
et faites tourner le dévidoir dans le sens horaire tout en poussant le
câble dans le dévidoir.
DÉBRANCHEZ L'APPAREIL DE LA PRISE DE COURANT
AVANT D'INSTALLER UN CÂBLE OU UN DÉVIDOIR !
Remarque : Le câble devrait se trouver enroulé
dans le sens horaire à l'intérieur du dévidoir.
COMMENT UTILISER LE DÉVIDOIR J-DRUM
(Optionnel –N° de pièce MR-250)
Le dévidoir J-Drum contient 50 pi de
câble 1/4 ou 5/16 po pour les petites
canalisations (1-1/4 à 2 po). Ces câbles
sont équipés d'une tête pour les drains
d’évier qui peut être insérée dans la plu-
part des crépines en croix. (Voir tableau
1 –Sélection du câble)
1. Pour installer le câble, ouvrez les mâchoires du mandrin complè-
tement pour que le câble puisse passer facilement.
2. Glissez l’extrémité arrière du câble (celle qui se trouve à l’opposé
de la tête pour drains d’évier) au travers du bec et dans le dévi-
doir. Le câble sera plus facile à installer si vous pliez le dernier
pouce de câble à 45°.
3. Lorsque le câble doit traverser de angles aigus ou des engorge-
ments particulièrement résistants, resserrez le mandrin de façon à
donner plus de couple et pour empêcher le câble de s’emmêler
dans le dévidoir.
4. Nettoyez et lubrifiez le mandrin régulièrement pour empêcher la
corrosion.
NE FAITES PAS TOURNER L'APPAREIL EN MAR-
CHE ARRIÈRE PLUS DE QUELQUES SECONDES
À LA FOIS, VOUS POUVEZ FORCER LE CÂBLE À
S'EMMÊLER OU À VRILLER DANS LE DÉVIDOIR .
DÉBRANCHEZ L'APPAREIL DE LA PRISE DE COURANT
AVANT D'INSTALLER UN CÂBLE OU UN DÉVIDOIR !
COMMENT RETIRER LE DÉVIDOIR
1. Desserrez le bouton du pilier avant et déga-
gez l’alimenteur de câble automatique.
2. Appuyez sur le moteur, monté sur ressorts,
et retirez la courroie en V à l'arrière du dévi-
doir.
3. Tirez sur le verrou de retenue à l'arrière du
dévidoir pour détacher l’axe du dévidoir, puis
retirez le dévidoir de l'avant de l'appareil.
4. Pour installer un dévidoir, vous n'avez qu'à le glisser en place sur
l'appareil. Le verrou se referme automatiquement.
5. Retirez le garde-courroie en desserrant le bouton de retenue sur
le dessus. Placez la courroie en V autour du dévidoir puis pesez
sur le moteur et glissez la courroie en V sur la poulie. Attention à
bien replacer le garde-courroie.
DÉBRANCHEZ L'APPAREIL DE LA PRISE DE COURANT
AVANT D'INSTALLER UN CÂBLE OU UN DÉVIDOIR !
DÉBRANCHEZ L'APPAREIL DE LA PRISE DE COURANT
AVANT D'INSTALLER UN CÂBLE OU UN DÉVIDOIR !
3. Une fois le câble dégagé, remettez l'interrupteur en position de
marche avant.
4. Remettez l’interrupteur sur marche avant et passez à l’étape 3 des
instructions.

Mini-Rooter XP®
19
ENTRETIEN
Pour maintenir votre appareil en état de marche optimal, il est essen-
tiel que tous les roulements et coussinets du tube distributeur soit
lubrifiés. La lubrification de toutes les pièces mobiles est particulière-
ment importante si l’appareil est exposé au sable, au gravier et à d'au-
tres matières abrasives.
ENTRETIEN DU CÂBLE
Pour obtenir un rendement maximal des câbles,
assurez-vous qu'ils soient propres et bien lubri-
fiés. Cela est nécessaire à leur utilisation et pro-
longe grandement leur durée. Certains utilisateurs
versent périodiquement de l'huile directement
dans le dévidoir ; le mouvement du dévidoir assu-
re alors la lubrification complète du câble. Notre
huile SNAKE OIL est idéale à cette fin puisqu'elle
désodorise tout en lubrifiant.
ENTRETIEN DE L'ALIMENTEUR
Maintenez l'alimenteur libre de saletés. Il est recommandé de le net-
toyer à l'eau propre puis de lubrifier légèrement toutes les pièces
mobiles après chaque utilisation. Normalement, il ne devrait pas être
nécessaire de le démonter. Le mauvais fonctionnement de l'alimen-
teur est habituellement dû aux causes suivantes :
ACCUMULATION DE SALETÉS
Avec le temps, la saleté peut durcir suffisamment pour empêcher la
rotation des rouleaux. Le lavage à l'eau et une lubrification abondante
peuvent habituellement y remédier. Si le démontage est nécessaire,
faites comme suit :
DÉBRANCHEZ L’APPAREIL AVANT TOUT ENTRETIEN !
1. Enlevez le bouton de réglage de la tension de l'alimenteur, les
ressorts et le piston à ressort. Notez bien la position des pièces
pour faciliter le remontage. Le rouleau du dessus peut maintenant
être enlevé.
2. Enlevez les anneaux élastiques et les rondelles de butée des
cylindres de logement inférieurs. Les rouleaux inférieurs peuvent
être retirés.
3. Le remontage s'effectue dans l'ordre inverse.
ROULEAU ENDOMMAGÉ
L'utilisation de l'appareil entraîne l'usure normale des rouleaux après
un certain temps. Il est recommandé de changer les 3 rouleaux en
même temps (N° de pièce PO-MR-703). Le rouleau de rechange
consiste en un rouleau d’alimentation, deux roulements à billes et
deux intercalaires.
Remarque : les intercalaires doivent être installés entre le sup-
port et chaque roulement à billes (voir illustration ci-dessous),
afin d’assurer un fonctionnement correct et de prolonger la du-
rée de vie du rouleau d’alimentation.
Pour remplacer l’ensemble rouleau d’alimentation :
1. Enlevez l'ensemble rouleau d’alimentation en dévissant et en reti-
rant son axe.
2. Les pièces de rechange sont préassemblées et fixées par un fil
métallique à l’usine. Commencez par retirer le fil métallique en
maintenant les pièces ensemble.
3. En continuant de ce faire, insérez l’ensemble dans la fente de la
pièce porteuse.
4. Afin d’aligner les intercalaires et les roulements, introduisez la
pointe d’un crayon ou un objet similaire dans l'extrémité non file-
tée du trou de l'axe sur la pièce porteuse. Après avoir retiré le
crayon, continuez de maintenir l'alignement des pièces.
5. L'axe du rouleau d’alimentation doit alors être introduit à travers le
même trou d’axe non fileté, et doit être guidé à travers les interca-
laires et les roulements jusqu’au trou d’axe fileté, de l'autre côté
de la pièce porteuse.
6. Vissez l’axe sur la pièce porteuse avec une clé de 3/16 po.
dans le sens des aiguilles d'une montre du sommet
Support
Goupille
Trou d’axe fileté
Ensemble rouleau d’alimentation
Intercalaire
Roulement à billes
Rouleau d’alimentation
Roulement à billes
Intercalaire
Axe de roulement d’alimentation
Trou d’axe non fileté
CÂBLE EMMÊLÉ
Si un câble s'emmêle dans le dévidoir, il ne peut pas avancer correc-
tement. Retirez puis replacez correctement le câble à la main pour
corriger la situation. Si le câble a vrillé, c'est une preuve qu’il a été
forcé ou le résultat d'une pression excessive ou de l'usage du mau-
vais diamètre de câble dans une canalisation. Ne forcez pas un câble,
laissez le couteau faire le travail.

Mini-Rooter XP®
GUIDE DE DÉPANNAGE (Tableau 3)
Problème Cause probable Solution
Le câble vrille ou casse L’opérateur force le câble Ne forcez pas le câble. Laisser le couteau faire le travail.
Trop de mou entre l’appareil et l'avaloir L’appareil doit à être placé à moins de 2 pi de l'avaloir.
Mauvais diamètre de câble pour cette ca-
nalisation
Un câble dont le diamètre est trop petit ou trop grand pour une
canalisation est plus sujet au vrillage. (Voir Tableau 1 -
Sélection du câble)
Câble exposé à l’acide Nettoyer et lubrifier les câbles régulièrement.
Le câble s’emmêle dans le
dévidoir
L’opérateur force le câble Ne forcez pas le câble. Laisser le couteau faire le travail.
L’appareil tourne à reculons L’appareil ne doit pas tourner en marche arrière pour retirer le
câble de la canalisation.
Le dévidoir arrête même si la
pédale est enfoncée
Trou dans la pédale ou le boyau Remplacez la pièce défectueuse.
Trou dans l’interrupteur à diaphragme S’il n’y a aucun trou dans la pédale ou le boyau, remplacez
l’interrupteur à diaphragme.
Le dévidoir tourne dans un
sens, mais pas dans l’autre
Interrupteur de marche arrière ou de
contact momentané défectueux
Remplacez l’interrupteur de marche arrière. Remarque : L’in-
terrupteur de contact momentané doit se maintenir en position
pour faire fonctionner l’appareil en marche arrière.
Le disjoncteur de fuite à la
terre déclenche et ne réen-
clenche pas
Cordon électrique ou rallonge défectueux Remplacez le cordon électrique.
Court-circuit dans le moteur Faites réparer le moteur dans un centre autorisé.
Disjoncteur de fuite à la terre défectueux Remplacez le disjoncteur de fuite à la terre.
Le moteur tourne, mais pas le
dévidoir
L'embrayage de sécurité (facultatif) glisse Ne forcez pas le câble.
L'alimenteur ne fonctionne pas Câble emmêlé dans le dévidoir Ne faites pas tourner l’appareil en marche arrière. Utiliser le
bon diamètre de câble. (Voir tableau 1 -Sélection du câble)
Alimenteur déréglé Si le bouton de tension de l’alimenteur n’est pas suffisamment
serré, le câble glisse. S’il est trop serré, les rouleaux usent
prématurément.
Rouleau de l’alimenteur bloqué Nettoyez et lubrifiez les rouleaux régulièrement. Remplacez les
rouleaux usés.
Câble usé Si l’enroulement extérieur du câble s’use à plat, le câble devrait
être remplacé.
20
