Gewa UP395 User manual

DEUTSCH
QUICK START GUIDE
GEWA UP395
gewakeys.com/service/downloads
Die vollständige Bedienungsanleitung für ihr Modell nden sie unter:
Please follow the download link to the complete user’s manual:
ENGLISHITALIANOFRANÇAISČESKYESPAÑOL

Manufacturer:
GEWA music GmbH
Oelsnitzer Str. 58
08626 Adorf
GERMANY
gewamusic.com
Version 1.0
Stand 13.09.2023

5
DEUTSCH
1 SICHERHEITSINFORMATIONEN ........................................................................................................................ 6
1.1 Zeichenerklärung .................................................................................................................................................. 6
1.2 Bestimmungsgemäss verwenden................................................................................................................ 7
1.3 Unsachgemässer Gebrauch - Beispiele...................................................................................................... 7
1.4 Vorsichtsmassnahmen ................................................................................................................................. 8
1.5 CE-Zeichen .................................................................................................................................................. 9
1.6 Entsorgung................................................................................................................................................... 9
2 LIEFERUMFANG................................................................................................................................................ 10
3 MONTAGEANLEITUNG UP395 ......................................................................................................................... 11
4 ERSTE SCHRITTE UP395 ................................................................................................................................. 13
4.1 Die Bedienelemente Ihres Digitalpianos.................................................................................................... 13
4.2 Bedientasten und Pedale........................................................................................................................... 14
4.3 Spieltisch / Anschlüsse / Unterseite........................................................................................................... 16
4.4 Bluetooth Audio / MIDI ............................................................................................................................... 18
5 GEWA PIANO REMOTE APP............................................................................................................................. 18
6 TECHNICAL DATA UP395 ................................................................................................................................. 19
INHALTSVERZEICHNIS

6
DEUTSCH
Gefahrenstufe Symbol Bedeutung Denition
Schwere Verletzungen WARNUNG
Schwerste bis tödliche
Verletzungen bei
Missachtung
Schwere Verletzungen
durch Elektroschlag WARNUNG Zusatz zur Kennzeichnung der
Gefahr durch Elektroschock.
Leichtere Verletzungen
und Sachschäden VORSICHT
Leichte Verletzungen und/oder
Sachschäden können bei
Missachtung des
Sicherheitshinweises erfolgen.
Hinweis HINWEIS Wichtige Information im
Umgang mit dem Gerät
Tipp TIPP Anwendungstipps
SICHERHEITSINFORMATIONEN
ZEICHENERKLÄRUNG
Sehr geehrter Kunde,
vielen Dank, dass Sie sich für ein Digital Piano von GEWA music entschieden haben!
Sie haben ein hochwertiges Digitalpiano ausgewählt, das Ihnen ein beeindruckendes
Klangerlebnis und viel Freude bereiten wird. Zusätzliche Funktionen erweitern die
Möglichkeiten Ihres Digitalpianos weit über das Klavierspiel hinaus.
Ihre Sicherheit ist uns sehr wichtig!
Lesen Sie deshalb bitte die Sicherheitsinformationen aufmerksam und sorgfältig durch und
beachten Sie diese genau. Bewahren Sie diese Bedienungsanleitung auf und übergeben
Sie die Bedienungsanleitung an den jeweiligen Benutzer.
1SICHERHEITSINFORMATIONEN
Der Hersteller haftet nicht für Personen- oder Sachschäden, die aus einem
unsachgemäßen Gebrauch des Geräts resultieren!
Verwenden Sie Ihr Digitalpiano nur gemäß den hier aufgeführten Bestimmungen!
1.1 ZEICHENERKLÄRUNG
In dieser Bedienungsanleitung kommen folgende Zeichen für die Kennzeichnung von
Gefahren und Hinweisen zum Einsatz:
HINWEIS

7
DEUTSCH
1.2 BESTIMMUNGSGEMÄSS VERWENDEN
Das Digitalpiano ist zur Verwendung in trockenen Räumen vorgesehen.
• Es können Geräte zur Audiowiedergabe (als Eingang oder Ausgang) oder
zur Datenkommunikation angeschlossen werden. Die jeweiligen technischen
Spezikationen müssen aber eingehalten werden (siehe dazu den Abschnitt „Technische
Daten“).
• Der elektrische Anschluss darf nur an vorschriftsmäßig installierte Stromversorgungen
erfolgen. Die Netzspannung des Typenschilds muss mit der Netzspannung des
Verwendungslandes übereinstimmen.
• Das Digitalpiano ist nur im nachfolgend beschriebenen originalen Lieferzustand zu
verwenden. Umbauten jeglicher Art sind nicht zulässig und bewirken den sofortigen
Verlust des Gewährleistungsanspruchs.
• Das Digitalpiano muss auf sicher befestigten und für das Gewicht geeigneten, stabilen
und ebenen Böden oder Plattformen aufgestellt werden.
1.3 UNSACHGEMÄSSER GEBRAUCH – BEISPIELE:
• Verwendung im Freien oder Regen
• Verwendung in feuchten Räumen
• Anschluss an falsche Versorgungsspannung oder nicht vorschriftsmäßig installierte
elektrische Stromversorgungen.
• Verwendung in unmittelbarer Nähe von elektrischen oder elektronischen Geräten wie
Stereoanlagen, Fernsehgeräten, Radios oder Mobiltelefonen.
• Diese Geräte können Störungen verursachen und die Tonqualität beeinträchtigen.
• Zu lange elektrische Anschlussleitungen können ebenfalls die Tonqualität beeinträchtigen.
• Transport und Aufstellung an Orten oder in Fahrzeugen mit starker Vibration,
Staubbelastung und bei starker Hitzeeinwirkung (z. B. bei direkter Sonneneinstrahlung).
Der Hersteller übernimmt keine Haftung für Schäden aus folgenden Gründen:
• Missachtung der Sicherheitshinweise
• Unsachgemäße Handhabung
• Einsatz mit nicht zu den nachfolgend gelisteten technischen Daten passenden
angeschlossenen Geräten
HINWEIS
SICHERHEITSINFORMATIONEN
BESTIMMUNGSGEMÄSS VERWENDEN

8
DEUTSCH
SICHERHEITSINFORMATIONEN
VORSICHTSMASSNAHMEN
1.4 VORSICHTSMASSNAHMEN
Befolgen Sie unbedingt die hier genannten Vorsichtsmaßnahmen.
Missachtung der Vorsichtsmaßnahmen kann schwerwiegende Folgen haben:
• Schwere Verletzung oder sogar tödliche Unfälle
• Elektrische Schläge
• Kurzschlüsse
• Beschädigungen
• Feuer
Es sind weitere Gefährdungen denkbar, deshalb stellt dies keine abschließende
Aufzählung dar.
WARNUNG Tödliche Stromschläge
• Schon geringe elektrische Ströme können zu schweren Verletzungen und Tod führen!
• Nie das Digitalpiano öffnen.
• Nie beschädigte Netzkabel verwenden.
• Verlegen Sie Netzkabel so, dass Beschädigungen ausgeschlossen sind.
• Nie mit Wasser oder Flüssigkeiten gefüllte Gefäße (Vasen, Gläser etc.) auf dem Spieltisch
abstellen.
• Nie Wasser oder Flüssigkeiten in das Digitalpiano oder die Tastatur schütten.
• Nie das Digitalpiano mit nassem Lappen reinigen.
• Nie den Netzstecker mit nassen Händen einstecken oder aus der Steckdose
herausziehen. Dabei nie am Kabel ziehen, es kann beschädigt werden.
• Gelangt versehentlich eine Flüssigkeit in das Digitalpiano, ziehen Sie sofort den
Netzstecker. Lassen Sie das Digitalpiano anschließend von Ihrem GEWA-Kundendienst
überprüfen.
WARNUNG Bei ungewöhnlichen Ereignissen
• Schalten Sie das Digitalpiano aus oder ziehen Sie den Netzstecker, wenn:
- es während der Verwendung des Digitalpianos zu einem plötzlichen Tonausfall kommt,
- das Digitalpiano einen ungewöhnlichen Geruch oder Rauch erzeugt.
• Lassen Sie das Digitalpiano dann unbedingt von Ihrem GEWA-Kundendienst überprüfen.
WARNUNG Brandschutz
• Offene Flammen wie Kerzen oder Öllichter können umkippen und einen Brand
verursachen.
• Nie Gegenstände mit offenen Flammen auf dem Digitalpiano abstellen!

9
DEUTSCH
SICHERHEITSINFORMATIONEN
CE-ZEICHEN
VORSICHT Schaden am Digitalpiano
• Unpassende elektrische Spannungen können das Digitalpiano beschädigen.
• Betreiben Sie das Digitalpiano nur im (wie auf dem jeweiligen Typenschild angegebenen)
zulässigen Spannungsbereich.
• Verwenden Sie nur das mitgelieferte Netzkabel.
• Verlegen Sie das Netzkabel niemals in der Nähe von Wärmequellen, etwa Heizkörpern
oder Heizstrahlern.
• Biegen oder knicken Sie das Netzkabel nicht übermäßig und beschädigen Sie es nicht
auf andere Weise.
• Verlegen Sie das Netzkabel so, dass niemand darauf treten, darüber stolpern oder
etwas darüber rollen kann.
• Stellen Sie keine Gegenstände auf das Netzkabel.
• Prüfen Sie den Netzstecker in regelmäßigen Abständen und entfernen Sie eventuell
vorhandenen Staub oder Schmutz.
VORSICHT Schäden am Digitalpiano durch Gewitter
• Gewitter können elektrische Überspannungen erzeugen, die elektrische Geräte
beschädigen können.
• Ziehen Sie bei Gewitter oder längerem Nichtgebrauch (Reise) den Netzstecker aus der
Steckdose.
1.5 CE-ZEICHEN
Dieses Gerät erfüllt die Anforderungen der EU Richtlinien: Directive 2014/53/EU
EN55020:2007+A11:2011
EN55024:2010
EN55032:2012
EN61000-3-2:2014
EN61000-3-3:2013
EN301489-17:V2.2.1
EN301489-17:V3.2.0
EN62479:2010
EN300328:V2.1.1
Die Konformität mit den o. a. Richtlinien wird durch das CE-Zeichen auf dem Gerät
bestätigt. Die Konformitätserklärung kann unter folgender Adresse eingesehen werden:
GEWA music GmbH, Oelsnitzer Str. 58, 08626 Adorf, GERMANY
1.6 ENTSORGUNG
Zum Entsorgen bringen Sie das Altgerät bitte zur Sammelstelle Ihres kommunalen
Entsorgungsträgers (z. B. Entsorgungsbetrieb, Recyclinghof).
Das nebenstehende Symbol bedeutet, dass das Altgerät getrennt vom Hausmüll zu
entsorgen ist. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten
gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung
zuzuführen.
Helfen Sie bitte mit und leisten einen Beitrag zum Umweltschutz, indem Sie das Altgerät
nicht in den Hausmüll geben.

10
DEUTSCH
LIEFERUMFANG
UP395
2LIEFERUMFANG UP395
Kontrollieren Sie den Verpackungsinhalt auf Vollständigkeit, bevor Sie mit der Montage
beginnen.
Pos. Bezeichnung Menge
1 Spieltisch mit Klaviatur 1
1A Notenablage 1
1B Tastaturabdeckung 1
2 Rückwand 1
3 Pedalboard 1
4 Seitenteil links 1
5 Seitenteil rechts 1
6 Anschlusskabel Stromversorgung 1
7a Kreuzschlitzschraube M6 x 16 3
7b Kreuzschlitzschraube M6 x 30 6
8 Kreuzschlitz-Holzschraube 3,5 x 30 10
9 Kopfhörerbügel 1
10 Quick Start Guide 1
11 Stellschraube 1
o.Abb. Kabelclips 2

11
DEUTSCH
3
MONTAGEANLEITUNG
UP395
MONTAGEANLEITUNG UP395
In diesem Abschnitt erfahren Sie, wie Sie Ihr Digitalpiano richtig aufstellen.
Sie benötigen für die Montage:
• Einen Kreuzschlitzschraubendreher Größe 2
• Eine weitere Person
Ziehen Sie die Kreuzschlitzschrauben erst fest an, wenn alle Teile Ihres Digitalpianos
vormontiert und ausgerichtet sind.
So montieren Sie Ihr neues Digitalpiano:
1. Lösen und falten Sie das zusammengelegte Pedalkabel auseinander (ohne Abbildung).
Schrauben Sie die Stellschraube (11) in die Pedalleiste ein.
2. Verbinden Sie die Seitenteile (4 und 5) mithilfe der Kreuzschlitzschrauben (7b) mit dem
Pedalboard (3).
3. Im Anschluss befestigen Sie die Rückwand (2) ebenfalls mit
Kreuzschlitzholzschrauben (8).
4. Setzen Sie nun den Spieltisch (1) gleichmäßig von oben auf das Untergestell. Die
Metallführungen an den Seitenteilen müssen dabei in die jeweilige Nut und das Gegenstück
geführt werden. Daraufhin müssen die Winkel, welche an den Seitenteilen fest montiert
sind, in die Fräsung am Spieltisch (1) gesetzt werden. Befestigen Sie anschließend den
Spieltisch mit 2 Schrauben M6 x 16 (7a) und 2 Schrauben M6 x 30 (7b).
5. Schrauben Sie jetzt den Kopfhörerhalter (9) mithilfe der dafür vorgesehenen
Kreuzschlitzschraube (7a) an der linken Unterseite des Spieltisches an.
6. Richten Sie dann bitte Ihr Digitalpiano aus und ziehen alle Schrauben fest.
7. Stellen Sie Ihr Digitalpiano an den gewünschten Ort, und drehen die Stellschraube (11)
unter dem Pedalboard (3) so weit heraus, dass diese den Boden berührt.
HINWEIS

12
DEUTSCH
8. Stecken Sie das Pedalkabel seitenrichtig (ohne Verwendung von großer Kraft) in die
Pedalkabelbuchse an der Unterseite des Spieltischs (1) und stecken Sie das Stromkabel
(6) an der Unterseite des Pianos an die Buchse Power (ohne Bild).
9. So stellen Sie die Notenablage auf.
Pedalkabelbuchse
Pedalkabel
MONTAGEANLEITUNG
UP395

13
DEUTSCH
ERSTE SCHRITTE
UP395
VORSICHT
ÖFFNEN DER KLAVIATURABDECKUNG
Bitte benutzen Sie zum Öffnen der Klaviaturabdeckung stets beide Hände.
Öffnen Sie die Klaviaturabdeckung wie auf der Skizze gezeigt. Gehen Sie zum Schließen
in umgekehrter Reihenfolge vor.
ERSTE SCHRITTE UP395
In diesem Abschnitt machen wir Sie mit den Bedienelementen Ihres Digitalpianos vertraut.
4.1 DIE BEDIENELEMENTE IHRES DIGITALPIANOS
Ihr GEWA Digitalpiano verfügt über folgende Bedienelemente:
Pedale
Ansicht B
4
KlaviaturIndikator LED
Lautsprecher
Bedienpanel
Ansicht A

14
DEUTSCH
ERSTE SCHRITTE
BEDIENTASTEN UND PEDALE
4.2 BEDIENTASTEN UND PEDALE
Ansicht A
1. Display
Zeigt Ihnen Informationen zu den getätigten
Einstellungen.
2. Softbuttons
Damit können Sie im Display zugewiesene Funktionen
aufrufen.
3. Cursortasten
Hier navigieren Sie in den jeweiligen Funktionen und
können Einstellungen vornehmen.
Menü-Auswahl
4. Klangauswahl
Wählen Sie die verschiedenen Klänge Ihre Digitalpianos
aus.
5. Metronom
Öffnen Sie das Metronom
6. EQ-Setting
Nehmen Sie Einstellungen an der Klangwiedergabe Ihres
Instrumentes vor.
7. Aufnahme
Öffnen Sie das Aufnahme-Untermenü.
8. Player
Öffnen Sie das Player-Untermenü.
9. Einstellungen
Nehmen Sie Einstellungen an Ihrem Instrument vor.
1
2
3
4
7
5
8
6
9

15
DEUTSCH
ERSTE SCHRITTE
BEDIENTASTEN UND PEDALE
Ansicht B Forte Pedal (rechts)
Beim Betätigen des Forte- oder Sustain- Pedals eines
akustischen Flügels werden alle auf den Saiten liegenden
Dämpfer angehoben. Dadurch klingen alle gespielten Töne
auch nach dem Loslassen der Tasten weiter.
Zudem können auch die Saiten der nicht angeschlagenen
Töne frei schwingen, sodass deren Resonanzfrequenzen
angeregt werden. Dies führt zu einem volleren Klang.
Mit dem Pedal des Gewa Pianos ist auch ein Halbpedal-
spiel möglich. Dabei werden die simulierten Dämpfer nur
leicht angehoben und die gespielten Töne klingen schneller
ab, als bei ganz durchgedrücktem Pedal.
Piano Pedal (links)
Beim Betätigen des Piano- oder Una-Corda Pedals wird das
Verschieben der Klaviermechanik um wenige Millimeter nach
rechts simuliert. Durch die veränderte Anschlagsposition
der Hämmer entsteht eine andere Klangfarbe und ein etwas
leiserer Ton
Sostenuto Pedal (Mitte)
Das Sostenuto Pedal hat eine ähnliche Funktion wie das
Forte Pedal. Allerdings werden hierbei nur die Töne der
Tasten gehalten, die im Moment der Betätigung des Pedales
angeschlagen sind. Alle anderen Töne werden normal
abgedämpft

16
DEUTSCH
ERSTE SCHRITTE
SPIELTISCH / ANSCHLÜSSE / UNTERSEITE

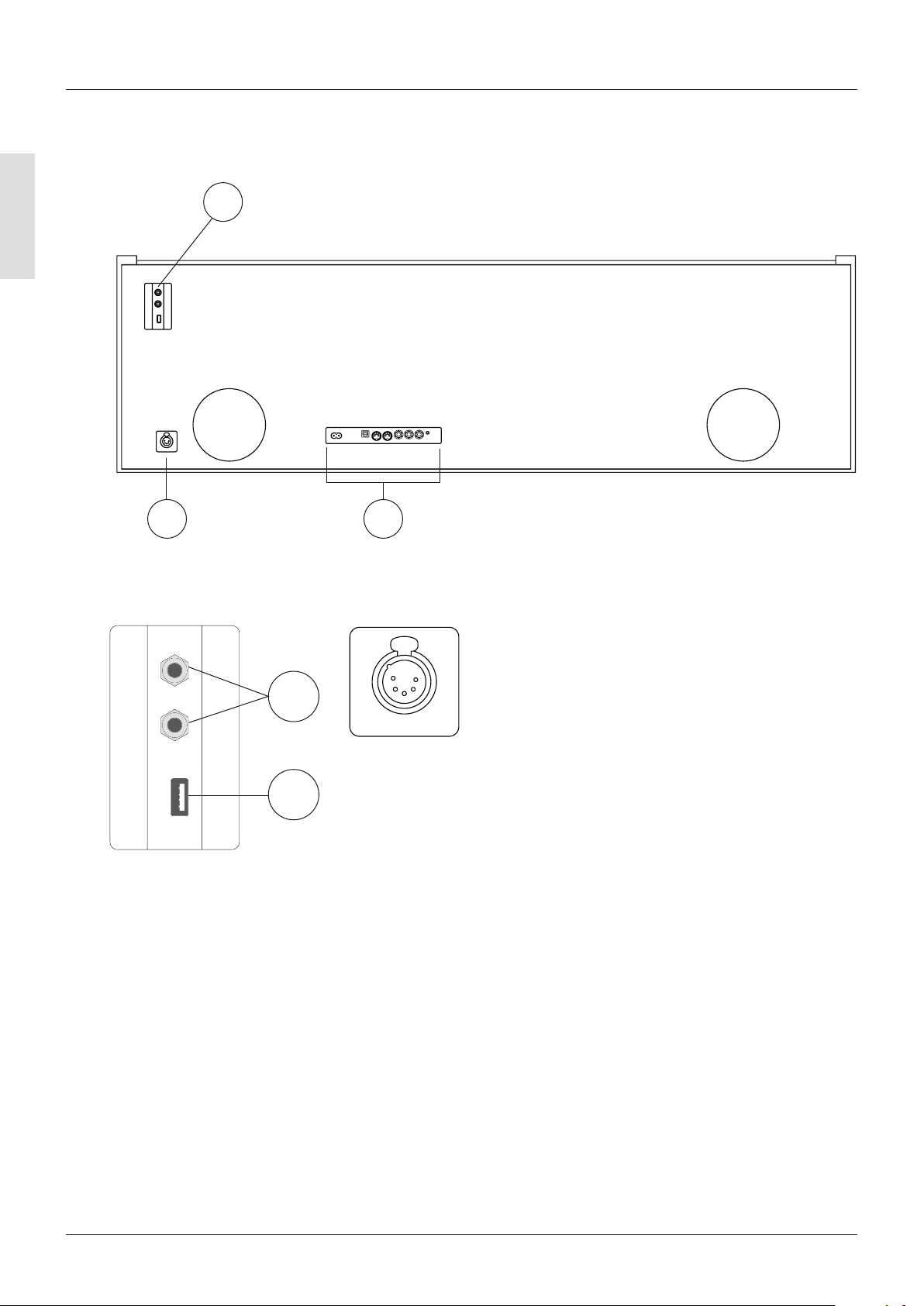

A1 USB IN/OUT
Schließen Sie hier bei Bedarf einen USB-Stick oder
ein anderes USB-Gerät an.
A2 Kopfhörerausgänge
Sie können hier bis zu zwei Kopfhörer anschließen.
B Pedalkabelbuchse
Hier wird das Pedalkabel angeschlossen.
Ansicht A Ansicht B
4.3 SPIELTISCH / ANSCHLÜSSE / UNTERSEITE
Übersicht
A
B C
Laut-
sprecher
Laut-
sprecher
A2
A1

17
DEUTSCH
BEDIENEN
SPIELTISCH / ANSCHLÜSSE / UNTERSEITE
C2 C5 C6
C3 C4
Ansicht C
C2 SUSTAIN An diese 6,3 mm Klinkenbuchse können Sie ein handelsübliches
Sustain Pedal anschließen, wenn Sie Ihr Digitalpiano ohne den
mitgelieferten Fuß nutzen möchten.
C3 LINE OUT L/R Dieser Anschluss ist in die Stereokanäle L(inks) und R(echts)
unterteilt. Verbinden Sie diese Ausgänge mit einem Empfangsgerät
(z.B. Verstärker, Aufnahmegerät,…) via 6,3 mm Klinkenkabel.
C4 MIDI IN/OUT Schließen Sie hier MIDI-Geräte an, um die MIDI Funktionen Ihres
Digitalpianos zu nutzen.
C5 USB-B Anschluss Verbinden Sie über diesen Anschluss Ihr Digitalpiano mit Ihrem PC.
C6 Netzanschluss Schließen Sie das Digitalpiano mithilfe des mitgelieferten Netzkabels
an die Stromversorgung an.

18
DEUTSCH
5GEWA PIANO REMOTE APP
Ihr GEWA Digitalpiano kann per Bluetooth mit Ihrem Smartphone verbunden werden.
Zusätzlich zu den Standard-Funktionen über die Bluetooth-Audio und MIDI-Schnittstelle
können auch zusätzliche Einstellungen über die GEWA Piano Control App vorgenommen
werden.
Diese App ist verfügbar für Android und iOS Geräte.
Zum Download suchen sie einfach im App-Store nach „GEWA Piano Remote“ oder
besuchen Sie unsere Website: www.gewakeys.com für mehr Informationen.
GEWA PIANO REMOTE APP
4.4 BLUETOOTH AUDIO / MIDI
Ihr Digitalpiano verfügt über Bluetooth MIDI Funktionalitäten.
Bluetooth MIDI
Über die Bluetooth MIDI Funktion können Sie Ihr GEWA Digitalpiano mit verschiedenen
Lern-Apps oder DAWs (Digital Audio Workstations, z.B. Logic Pro oder Studio One)
verbinden. Die Bluetooth MIDI Schnittstelle ist ständig aktiv und Sie können sich jederzeit
mit Ihrem Digitalpiano verbinden. In der Suche Ihres mobilen Endgerätes wird die MIDI
Schnittstelle angezeigt als: GEWA Mid. Folgen Sie den Instruktionen Ihrer MIDI Software
um das Piano zu verbinden.
Bluetooth Audio
Neben der Bluetooth MIDI-Schnittstelle verfügt Ihr GEWA Digitalpiano auch über eine
Bluetooth-Audio Funktion. Um Bluetooth Audio zu aktivieren, gehen Sie bitte wie folgt vor:
• Drücken Sie die Settings-Taste um in die Einstellungen zu gelangen.
• Per Druck auf die zweite Funktionstaste versetzen Sie das Piano in den Pairing-Modus.
• Jetzt bendet sich das Piano im Pairing Modus und wartet auf Verbindung externer
Geräte. Bluetooth PIN: 4392
• Nach erfolgreichem Pairing können Sie nun Audio-Dateien über die Bluetooth
Audio Schnittstelle vom Endgerät auf Ihrem Piano abspielen.

19
DEUTSCH
Name Merkmal UP395
Maße B x T x H in cm
(mit aufgestellter Notenablage) 146,6 x 42,0 x 92,6 (108,6) cm
Gewicht 65 kg
Leistungsaufnahme Betrieb Max. 140 Watt
Tastatur 88 Tasten, Concert Pianist II, Graded Hammer,
Holzelemente, Ivory Touch, Druckpunktsimulation
Anschlagdynamik 6 Einstellungen (Soft 1, Soft 2, Medium, Hard 1, Hard 2 und Constant)
Pedale Dämpfer-, Sostenuto- und Piano-Pedal
Soundquelle GEWA music Samples mit 4-Fach Stereo Layer
Polyphonie 256
Anzahl integrierter Klänge 40
Verstärker Nennleistung RMS
2x 30 Watt
2x 30 Watt
2x 15 Watt
Lautsprecher
3-Wege System
2x Hochtöner
2x Mitteltöner
2x Bass-Lautsprecher
Aufnahmeformat Standard MIDI-le, WAV
Anschlüsse
- Netzanschlussbuchse
- MIDI In
- MIDI Out
- LINE Out
- 2x Kopfhörerbuchse (6,3mm Klinke)
- USB Typ A
- USB Typ B
- Sustain Pedal
6TECHNISCHE DATEN UP395
TECHNISCHE DATEN
