Goobay 58977 User manual

Betriebsanleitung
User manual
Mode d‘emploi
Istruzioni per l‘uso
Art. 58977
Art. 58978
Art. 58979
HDMI™™ Splitter Ultra HD 4K/2K, 1in / 2out, 1in / 4out, 1in / 8out
HDMI™™ Splitter Ultra HD 4K/2K, 1in / 2out, 1in / 4out, 1in / 8out
Répartiteur HDMI™™ Ultra HD 4K/2K, 1in / 2out, 1in / 4out, 1in / 8out
Splitter HDMI™™ Ultra HD 4K/2K, 1in / 2out, 1in / 4out, 1in / 8out

1
Betriebsanleitung
BETRIEBSANLEITUNG
BETRIEBSANLEITUNG ..........................1
USER MANUAL........................................9
MODE D‘EMPLOI .....................................17
ISTRUZIONI PER L‘USO .........................25
Inhalt
1Sicherheitshinweise .................................................................... 2
1.1 Allgemeines .................................................................. 2
1.2 Warnstufen.................................................................... 2
2Beschreibung und Funktion........................................................ 3
2.1 Produkt.......................................................................... 3
2.2 Lieferumfang................................................................. 3
2.3 Bedienelemente und Produktteile................................ 3
2.4 Technische Daten......................................................... 4
3Bestimmungsgemäßer Gebrauch............................................... 5
4Anschluss und Betriebsanzeigen ............................................... 5
4.1 Systemanforderungen.................................................. 5
4.2 Anschluss ..................................................................... 5
4.3 Betriebsanzeigen.......................................................... 6
5  Wartung,Pege,LagerungundTransport................................. 6
6Haftungshinweis.......................................................................... 7
7Entsorgungshinweise.................................................................. 7
8EU-Konformitätserklärung.......................................................... 7

2
1Sicherheitshinweise
1.1 Allgemeines
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch
lesen.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält
wichtige Hinweise zum korrekten Gebrauch.
• Betriebsanleitung aufbewahren.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe
des Produktes verfügbar sein.
Stromschlaggefahr
Das Produkt (nur 58977) hat keinen Netzschalter und darf nur
an gut zugänglichen Steckdosen verwendet werden, um es im
Notfall und nach Gebrauch schnell aus dieser entfernen zu
können.
Spannungsfrei nur bei gezogenem Stecker.
• Im Notfall, nach Gebrauch und bei Gewitter Netzstecker
direkt am Steckergehäuse ziehen!
• Öffnen Sie niemals das Gehäuse.
• ModizierenSieProdukt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in ein
wandfreiem Zustand.
Ein defektes Gerät darf nicht in Betrieb genommen werden,
sondern muss sofort vom Netz getrennt und gegen unbeabsich-
tigte Weiterbenutzung gesichert werden.
Zielgruppeninformationen:
Nicht für Kinder geeignet.
   • SichernSieVerpackung,KleinteileundDämmmaterial
gegen unbeabsichtigte Benutzung.
Hitzestau:
• Decken Sie das Produkt nicht ab.
• Halten Sie um die Ausgabe-, sowie Audio-/DVD-
Geräte und um das gesamte System ausreichend
Freiraum, um eine gute Belüftung aller Geräte zu
gewährleisten und Beschädigungen zu vermeiden.
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der
Sicherheitshinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hin-
weise zu Sachschäden führen können.

3
Betriebsanleitung
2Beschreibung und Funktion
2.1 Produkt
Die4K/2KSplitterbietenIhnendieMöglichkeit,dieSignaleeinesQuellgerätes
(z.B. DVD Player) auf bis zu 8 Ausgabegeräte, wie Bildschirme oder Projekto-
rengleichzeitiginQuadHDzuübertragen.
   • Unterstützt4KUltraHD(2160p)   
• Aktive Signalverstärkung ermöglicht Distanzen bis 15 m
• Unterstützt 3D, HDCP
• Unterstützt 7.1CH and DTS-HD Master Audio
• Geschirmtes Metallgehäuse und 24-Karat vergoldete Kon-
takte
2.2 Lieferumfang
• HDMI™SplitterUltraHD4K/2K,1in/2out,1in/4outoder
1in/8out
• Netzteil / Netzteil + USB/DC-Kabel
• Betriebsanleitung
2.3 Bedienelemente und Produktteile

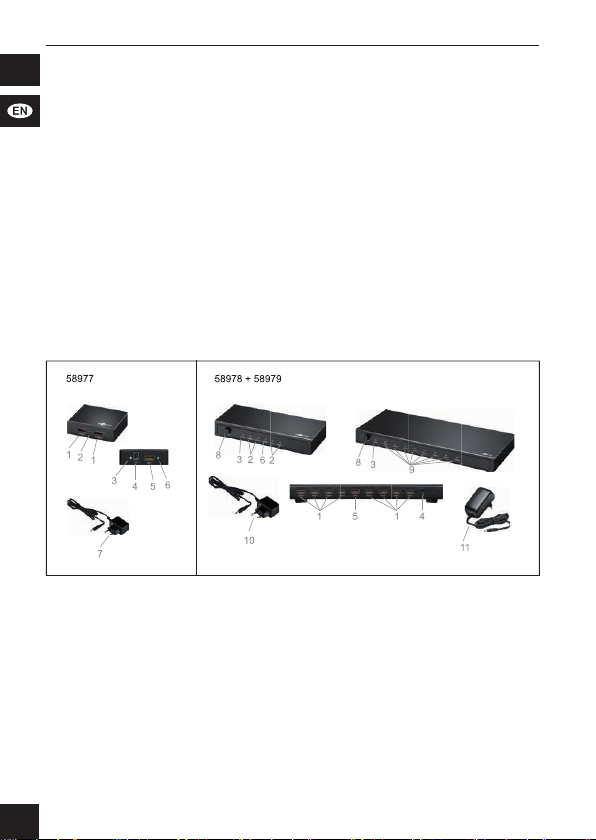

Fig.1: Bedienelemente und Produktteile
1 HDMI™-Ausgänge 2 Link-LEDs
3 LED-Betriebsanzeige 4 DC-Eingang
5 HDMI™-Eingang 6 LED-Anzeige für Signaleingangskanäle
7 Netzteil (58977) 8 Ein/Ausschalter
9 LED-Anzeige für Signalausgangskanäle
10 Netzteil (58978) 11 Netzteil (58979)

4
2.4 Technische Daten
Artikel-
nummer
58977 58978 58979
Video-Band-
breite 340 MHz / 10,2 Gbit/s
HDMI™-
Eingänge 1 1 1
HDMI™-
Ausgänge 2 4 8
Ausgabeauf-
lösung 480i~1080p@50/60Hz, 1080p@24/50/60Hz,
VGA~UXGA,4K2K@30Hz
Betriebs-
temperatur-
bereich 0 ~ +40 °C
Lager-
temperatur-
bereich -20 ~ +60 °C
Relative Luft-
feuchtigkeit 20-90% RH (keine Kondensation)
Maße 70 x 60,4 x 20 mm 154 x 69 x 23 mm 270 x 111 x 25 mm
Gewicht 127 g 261 g 790 g
Netzteil
Eingang 100-240 V ~,
50/60 Hz, 0,3 A max.
100-240 V ~,
50/60 Hz, 0,4 A max.
100-240 V ~,
50/60 Hz, 0,8 A max.
Ausgang 5 V , 1 A 5 V , 2 A 5 V , 4 A
Schutzklasse II
Maße 50,0 x 25,1 x 68,4
mm
60,9 x 27,1 x 72,6
mm
83,6 x 47,9 x 68,0
mm
Kabellänge 0,46 m 1,43 m 1,15 m
Gewicht 55,0 g 77,5 g 140,0 g
DC-Stecker 3,5 x 1,3 mm 3,4 x 1,3 mm 3,5 x 1,3 mm
Polarität positiv
Tab. 1: Technische Daten

5
Betriebsanleitung
3 Bestimmungsgemäßer Gebrauch
   Ihr4K/2KSplitteristfürAudio-/Videoanwendungenim
   Heimbereichvorgesehen.EineanderealsinKapitel„Beschrei-
bung und Funktion“ bzw. in den Sicherheitshinweisen“ beschrie-
bene Verwendung ist nicht gestattet. Dieses Produkt darf nur in
trockenen Innenräumen benutzt werden. Das Nichtbeachten
und Nichteinhalten dieser Bestimmungen und der Sicherheits-
hinweise können zu schweren Unfällen, Personen- und Sach-
schäden führen.
4 Anschluss und Betriebsanzeigen
Verletzungsgefahr durch Stolpern und Sturz
• Achten Sie darauf, dass das Anschlusskabel so verlegt
wird, dass es niemanden behindert und nicht beschädigt
wird.
• Installieren Sie das Produkt so, dass keine Personen oder
  Sachenz.B.durchHerabstürzen,Stolperno.Ä.verletzt 
oder beschädigt werden können.
Sachschäden durch falsches Platzieren und
falsche Spannungsversorgung
• NuraufebeneundrutschfesteUnterlageplatzieren.
• Verwenden Sie nur das mitgelieferte Netzteil.
4.1 Systemanforderungen
• QuellgerätemitHDMI™-SchnittstellewieDVD-/Blue-ray-
Player mit geeigneten HDMI™- oder DVI-HDMI™-Kabeln.
   • AusgabegerätemitHDMI™-Schnittstelle(wieDisplays,Mo
nitore, Fernseher oder Beamer) mit geeigneten HDMI™-
Kabeln.
4.2 Anschluss
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
2. Vergleichen Sie die technischen Daten aller zu verwenden-
    denGeräteundstellenSiedieKompatibilitätsicher.
   3. SchließenSieIhrQuellgerätmittelsHDMI™-Kabelanden
    HDMI™-Eingang(5)desSplittersan.
4. Verbinden Sie die Ausgabegeräte mit den HDMI™-Ausgän-
    gen(1)desSplitteresmittelsHDMI™-Kabel.
5. Verbinden Sie das Netzteil (7,10 oder 11, je nach Produkt-
    Typ)mitdemDC-Ausgang(4)desSplittersunddannmit
einer Steckdose.

6
6. Wenn Ihr Produkt mit einem Ein-/Ausschalter ausgestattet
ist, schalten Sie es darüber ein. Das HDTV-Signal wird
dann an die angeschlossenen Ausgabegeräte weitergelei
tet.
Bei Wiedergabe eines 3D-Signals mit einer Bandbreite > 225MHz
oder einer Quelle mit 4K2K-Auösung ist ein High Speed-
HDMI™-Kabel erforderlich.
Fig.2: Anschluss
4.3 Betriebsanzeigen
• Link-LEDs (2):
Diese leuchten auf, wenn die HDMI™-Ausgänge des
4K/2K-SplittersmiteinemodermehrerenAusgabegeräten
korrekt verbunden sind.
• LED-Anzeige für aktive Kanäle (6):
    DieLEDsleuchtenauf,wenndasQuellgerätkorrektmit
    dem4K/2K-Splitterverbundenwurde.
• LED-Betriebsanzeige (3):
Dieseleuchtet,wennder4K/2K-SplittermitStromversorgt
wird.
5  Wartung,Pege,LagerungundTransport
Das Produkt ist wartungsfrei.
Sachschäden
• Nur ein trockenes und weiches Tuch zum Reinigen
verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugäng-
lich und in trockener und staubgeschützter Umgebung
lagern.

7
Betriebsanleitung
• OriginalverpackungfürdenTransportaufhebenundver-
wenden.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte,
Nässe und direkte Sonneneinstrahlung, Mikrowellen sowie
Vibrationen und mechanischen Druck.
• Wenden Sie sich bei Fragen, Defekten, mechanischen
Beschädigungen, Störungen und anderen nicht durch
die Begleitdokumentation behebbaren Problemen, an
den Händler oder Hersteller.
6Haftungshinweis
• DruckfehlerundÄnderungenanProdukt,Verpackungoder
Produktdokumentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können
Sie in aktueller Form unter den genannten Kontaktdaten
anfragen.
7Entsorgungshinweise
   ElektrischeundelektronischeGerätedürfennachdereuropä-
ischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt
werden. Deren Bestandteile müssen getrennt der Wiederver-
wertung oder Entsorgung zugeführt werden, weil giftige und
gefährliche Bestandteile bei unsachgemäßer Entsorgung die
Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG)
   verpichtet,elektrischeundelektronischeGeräteamEndeihrer
Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür
eingerichtete, öffentliche Sammelstellen kostenlos zurück zu
geben. Einzelheiten dazu regelt das jeweilige Landesrecht.
Das Symbol auf dem Produkt, der Betriebsanleitung oder/und
   derVerpackungweistaufdieseBestimmungenhin.Mitdieser
Art der Stofftrennung, Verwertung und Entsorgung von Altgerä-
ten leisten Sie einen wichtigen Beitrag zum Schutz unserer
Umwelt.
WEEE Nr.: 82898622
8EU-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay®, eine registrierte Marke der
Wentronic GmbH, dass das Produkt die grundlegenden Anfor-
 derungenundRichtliniendereuropäischenBestimmungener-
füllt.

8

9
User manual
USER MANUAL
BETRIEBSANLEITUNG ..........................1
USER MANUAL........................................9
MODE D‘EMPLOI .....................................17
ISTRUZIONI PER L‘USO .........................25
Content
1Safety Instructions ...................................................................... 10
1.1 General ......................................................................... 10
1.2 Warning levels .............................................................. 10
2  DescriptionandFunction ............................................................ 11
2.1 Product.......................................................................... 11
2.2  Scopeofdelivery.......................................................... 11
2.3  Operatingelementsandproductparts ....................... 11
2.4  Specications ............................................................... 12
3Intended Use ............................................................................... 13
4  ConnectingandOperation.......................................................... 13
4.1 System requirements.................................................... 13
4.2 Connecting........................................................................... 13
4.3 Operatingdisplays............................................................... 14
5  Maintenance,Care,StorageandTransportation....................... 14
6Liability notice.............................................................................. 15
7  DisposalInstructions................................................................... 15
8EU Declaration of Conformity ..................................................... 15

10
1 Safety Instructions
1.1 General
• Readtheusermanualcompletelyandcarefullybeforeuse.
The user manual is part of the product and contains important
information for correct use.
• Keepthisusermanual.
The user manual must be available for uncertainties and pas-
sing the product.
Risk of electric shock:
The product (58977 only) has no power switch and may be used
only in easily accessible outlets to quickly remove it in an emer
gency and after use.
Voltage-free only when the plug is pulled.
• In case of emergency, during thunderstorms and after use,
    pulltheproductonitsplughousing!
   • Donotopenthehousing.
• Donotmodifyproductandaccessories.
• Do not short connectors and circuits.
• Useproduct,productpartsandaccessoriesonlyinperfect
condition.
A defective device may not be put into operation, but must be
disconnected from mains and protected against further use.
Target group information:
Not meant for children.
   • Securepackaging,smallpartsandinsulationagainstacci-
dental use.
Heat storage:
• Donotcovertheproduct.
• Keepenoughspacearoundalldevicesforagood
ventlation and free motion and to avoid damages.
1.2 Warning levels
Warnings against hazards that may result in injuries
in case of non-observance.
Warnings against hazards that may result in material
damage in case of non-observance.

11
User manual
2 Description and Function
2.1 Product
The4K/2KSplittersofferthepossibilitytoconnectonesourcedevice(e.g.DVD
Player)toupto8QuadHDoutputsources.atthesametime.
   • Supports4KUltraHD(2160p)    
   • Activesignalamplicationenablesdistancesofupto15m
   • Supports3D,HDCP
   • Supports7.1-ChandDTS-HDMasterAudio
   • Shieldedmetalhousingand24-karatgold-platedcontacts
2.2 Scope of delivery
• HDMI™™SplitterUltraHD4K/2K,1in/2out,1in/4outor
1in/8out
• Powersupply
• User manual
l
2.3 Operating elements and product parts
Fig.3: Operatingelementsandproductparts
1 HDMI™ outputs 2 LINK-LEDs
3 Power LED 4 DC input
5 HDMI™ input 6 Input LED
7 Power supply (58977) 8 On/Off switch
9 Output LEDs 10 Power supply (58978)
11 Power supply (58979)

12
2.4 Specications
Article
Number
58977 58978 58979
Video band-
width 340MHz/10.2Gbps
HDMI™
inputs 1 1 1
HDMI™
outputs 2 4 8
Outputreso-
lution 480i~1080p@50/60Hz, 1080p@24/50/60Hz,
VGA~UXGA,4K/2K@30Hz
Operating
temperature
range
0 ~ +40 °C
Storage
temperature
range -20 ~ +60 °C
Relative
Humidity 20-90% RH (no condensation)
Dimensions 70 x 60.4 x 20 mm 154 x 69 x 23 mm 270 x 111 x 25 mm
Weights 127 g 261 g 790 g
Power Supply
Input 100-240 V ~,
50/60 Hz, 0.3 A max.
100-240 V ~,
50/60 Hz, 0.4 A max.
100-240 V ~,
50/60 Hz, 0.8 A max.
Output 5 V , 1 A 5 V , 2 A 5 V , 4 A
Protection
class II
Dimensions 50.0 x 25.1 x 68.4 mm 60.9 x 27.1 x 72.6
mm
83.6 x 47.9 x 68.0
mm
Cable length 0.46 m 1.43 m 1.15 m
Weight 55.0 g 77.5 g 140.0 g
DCplug 3.5 x 1.3 mm 3.4 x 1.3 mm 3.5 x 1.3 mm
Polarity positive
Tab. 2: Specications

13
User manual
3Intended Use
   Your4K/2KSplitterisprovidedforaudio-/videouseonly.We
   donotpermitusingthedeviceinotherwayslikedescribedin
   chapter“DescriptionandFunction“and„SafetyInstructions“.
 Usetheproductonlyindryinteriorrooms.Notattendingto
these regulations and safety instructions might cause fatal
   accidents,injuries,anddamagestopersonsandproperty.
4 Connecting and Operation
Risk of injury by stumbling and falling
• Mindplacingcablesinaway,nobodywillbe
disabled and the cable not be damaged.
• Install the system and devices attached to it in a way that
  personscannotbeinjured,orobjectsnotbedamagedfor
    examplebydroppingorstumbling.
Material damage due to wrong placement and
wrong voltage supply
   • Onlyplaceonnon-slippingsurface.
• Useonlythesuppliedpowersupply.
4.1 System requirements
  • HDMI™equippedsourcedevicessuchasaDVD/Blu-rayplay
with HDMI™ cables or DVI to HDMI™ cables.
  • HDMI™equippeddisplays(TVsormonitors)withHDMI™
cables
4.2 Connecting
1. Checkthescopeofdeliveryforcompletenessandintegrity.
  2. Comparethespecicationsofallequipmenttobeusedand
   ensurecompatibility
  3. ConnecttheHDMI™cablefromtheHDsourcetotheinputport
   (5)ofthisHDMI™Splitter.
  4. ConnecttheHDMI™cablesfromyourdisplays(monitoror
   projector)totheoutputsofthisSplitter(1).
  5. Plugthe5VDCpowersupplyintothisHDMI™SplitterDCout
   put(4).
  6. TurnonthepowerthentheHDTVsignalwillbedistributedto
   eachHDTVdisplay. 
When displaying a 3D signal with a higher bandwidth than 225 MHz
or a 4K2K resolution source, a High Speed HDMI™ cable is required.

14
Fig.4: Connecting
4.3 Operating displays
• Link LEDs (2):
    TheseLEDswillilluminatewhentheHDMI™outputsare
    connectedtothedisplaywithsignaldisplayonscreen.
• Input LEDs (6):
    TheinputledwillilluminatewhenconnecttoaHDMI™
source.
• Power LED (3):
 ThepowerLEDwillilluminatewhentheunitispowered.
5Maintenance, Care, Storage and
Transportation
Theproductsaremaintenance-free.
Material demage
• Only use a dry and soft cloth for cleaning.
• Do not use detergents or chemicals.
• Store cool and dry.
• Storetheproductoutthereachofchildrenandinadryand
    dust-protectedambiencewhennotinuse.
• Keepandusetheoriginalpackagingfortransport.
• Avoid stresses such as heat and cold, moisture and direct
    sunlight,vibrationandmechanicalpressure.
• In case of questions, defects, mechanical damage, trouble
    andotherproblems,non-recoverablebythedocumen-
    tation,contactyourdealerorproducer.

15
User manual
6Liability notice
• Wereservetherighttoprintingerrorsandchangesto
    product,packagingorproductdocumentation.
• See our terms of warranty. These are available in their
current form under the given contact details.
7 Disposal Instructions
AccordingtotheEuropeanWEEEdirective,electricalandelec-
   tronicequipmentmustnotbedisposedwithconsumerswaste.
   Itscomponentsmustberecycledordisposedapartfromeach
other. Otherwise contaminative and hazardous substances can
   polluteourenvironment.
   Asaconsumer,youarecommittedbylawtodisposeelectrical
   andelectronicdevicestotheproducer,thedealer,orpublic
   collectingpointsattheendofthedeviceslifetimeforfree.
   Partiularsareregulatedinnationalright.Thesymbolonthepro-
   duct,intheuser`smanual,oratthepackagingalludestothese
   terms.Withthiskindofwasteseparation,application,andwaste
   disposalofuseddevicesyouachieveanimportantshareto
   environmentalprotection.
WEEE No: 82898622
8 EU Declaration of Conformity
With the CE sign Goobay®, a registered trademark of the
 WentronicGmbH,ensures,thattheproductisconformedtothe
 basicEuropeanstandardsanddirectives.

16

17
Mode d‘emploi
MODE D‘EMPLOI
BETRIEBSANLEITUNG ..........................1
USER MANUAL........................................9
MODE D‘EMPLOI .....................................17
ISTRUZIONI PER L‘USO .........................24
Contenu
1Consignes de sécurité ................................................................ 18
1.1 En général..................................................................... 18
1.2 Niveaux d‘alerte............................................................ 18
2  Descriptionetfonction ................................................................ 19
2.1 Produit........................................................................... 19
2.2 Contenu de la livraison................................................. 19
2.3  Elémentsdecommandeepiéces................................ 19
2.4  Spécications ............................................................... 20
3  Utilisationprévue......................................................................... 21
4Connexion e fonctionnement...................................................... 21
4.1  Congurationrequise ................................................... 21
4.2 Connexion..................................................................... 21
4.3 Témoins de fonctionnement ......................................... 22
5  Maintenance,entretien,stockageettransport........................... 23
6  Avisderesponsabilité ................................................................. 23
7  Instructionspourl’élimination ..................................................... 23
8UE Déclaration de conformité..................................................... 24

18
1Consignes de sécurité
1.1 En général
• Lisezlemoded‘emploiattentivementetcomplètement
avant de l‘utiliser.
Le mode d‘emploi fait partie intégrante du produit et comprend
d‘importantes informations pour une bonne installation et une
bonne utilisation.
• Conservezsoigneusementcemoded‘emploi.
Le mode d‘emploi doit être disponible à des incertitudes et
transfert du produit.
Risque de choc électrique
Le produit n‘a pas d‘interrupteur d‘alimentation et peut
être utilisé que dans des points facilement accessibles en
cas d‘urgence et rapidement après l‘utilisation de cette pour les
supprimer.
Sans surcharge de tension uniquement lorsque le bouchon est
tiré.
• Tirezencasd‘urgencedirectementaprèsutilisationet
    pendantlesorages,branchezleboîtierdeconnecteur!
   • Nepasouvrirleboîtier.
• Nemodiezpasproduitetlesaccessoires.
• Pas court-circuiter des connexions et circuits.
   • Utilisezleproduit,piècesetaccessoiresdesproduits
    uniquementenparfaitétat.
Un appareil défectueux ne doit pas être mis en service. Il doit
au contraire être immédiatement mis hors tension et protégé
contre toute utilisation involontaire.
Informations sur le groupe cible:
Non destiné des enfants.
• Sécuriserl‘emballage,petitespiècesetl‘isolationcontre
l‘utilisation accidentelle.
Accumulateur de chaleur
• Necouvrezpasleproduit.
• Laisseztoujourssufsammentd‘espacequ‘autourdu
    systèmeandegarantiruneventilationappropriéeetde
    l‘espaceentrelesappareilspournepasrisquerdelesdom-
mager.
1.2 Niveaux d‘alerte
     Misesengardecontrelesdangerspouvantentraîner
 desblessuresencasdenonrespect.
     Misesengardecontrelesdangerspouvantentraîner
les dommages matériels en.

19
Mode d‘emploi
2Description et fonction
2.1 Produit
LerépartiteurHDMI™4K/2Koffrelapossibilitédeconnecterunappareilsour-
ce(ex:lecteurDVD)àjusqu‘à8sourcesdesortieQuadHDenmêmetemps.
   • Compatible4KUltraHD(2160p)
   • l’amplicationactivedusignalpermetuneapplicationàdes
    distancesallantjusqu’à15m
   • Compatible3DetHDCP
• Prise en charge du son 7.1CH et DTS-HD Master Audio
   • Boîtiermétalliqueblindéetcontactsplaquésor24carats
2.2 Contenu de la livraison
• RépartiteurHDMI™™UltraHD4K/2K,1in/2out,1in/4outou
1in/8out
• Bloc d'alimentation
   • Moded'emploi
2.3 Eléments de commande e piéces
Fig.5: Elémentsdecommandeepiéces
1 Sorties HDMI™ 2 Les LED « Link »
3 Témoin de fonctionnement à LED 4 CC entrée
5 EntreéHDMI™      6 AfchageLEDpourcanauxactifs
7 Bloc d'alimentation (58977) 8 Interrupteur marche / arrêtv
9 Indicateur LED pour les canaux de sortie actifs
10 Bloc d'alimentation (58978) 11 Bloc d'alimentation (58979)
