Goobay 90658 User manual

Betriebsanleitung
User‘s manual
Notice d’utilisation
Istruzioni per l’uso

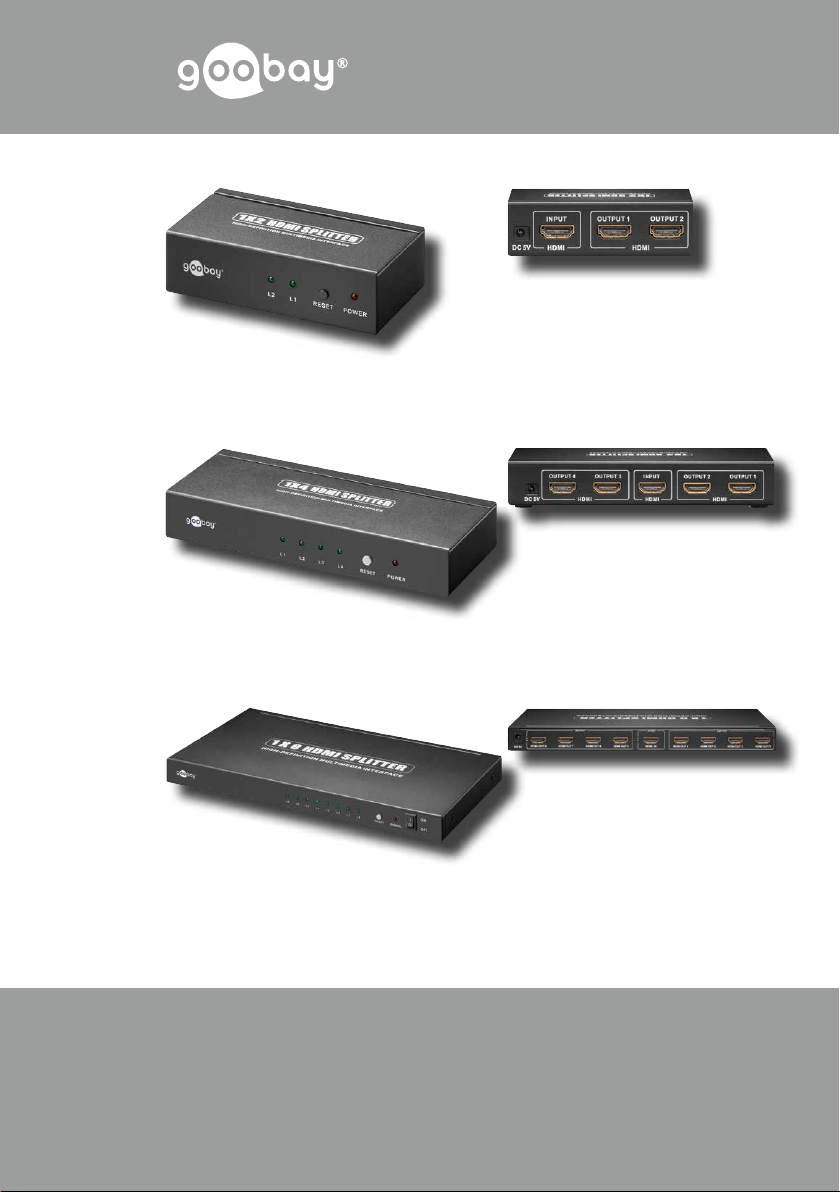

Ultra HDMI Splitter 1 x 2 Modell: 90658
Ultra HDMI Splitter 1 x 2 Model: 90658
Ultra HDMI Splitter 1 x 4 Modell: 90659
Ultra HDMI Splitter 1 x 4 Model: 90659
Ultra HDMI Splitter 1 x 8 Modell: 90660
Ultra HDMI Splitter 1 x 8 Model: 90660

2
Inhaltsverzeichnis Seite
1 Beschreibung und Funktion 2
2 Bestimmungsgemäßer Gebrauch 2
3 Sicherheitshinweise 3
4 Lieferumfang 3
5 Bedienelemente 3
6 Vorbereitung 4
7 Anschluss, Inbetriebnahme und Bedienung 4
8 Pege, Wartung, Lagerung und Transport 4
9 Problembehebung 5
10 Technische Daten 5
11 Gewährleistung und Haftung 6
12 Allgemeine Hinweise 6
13 Entsorgungshinweise 6
14 EG-Konformitätserklärung 7
1 Beschreibung und Funktion
Erweitern Sie Ihr Home Entertainment System mit der 4K/2K Splitter Serie. Die 4K/2K
Splitter bieten Ihnen die Möglichkeit, die Signale eines Quellgerätes (z.B. DVD Player,
usw.) auf bis zu 8 Ausgabegeräte, wie Bildschirme oder Projektoren gleichzeitig in Quad
HD zu übertragen.
Quellgeräte: z.B, SAT Receiver, DVD-Player, Blue Ray-Player, PC usw.
Ausgabegeräte: z.B. LCD/Plasma Fernseher oder einem Beamer
2 Bestimmungsgemäßer Gebrauch
Ihr 4K/2K Splitter ist für Audio-/Videoanwendungen im Heimbereich vorgese-
hen. Ein anderer als im Kapitel „Beschreibung und Funktion“ beschriebener
Gebrauch ist nicht gestattet. Die Verwendung darf nur in trockenen Innenräu-
men erfolgen, worauf das Symbol mit dem Haus hinweist Das Nichtbeachten und
Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren
Unfällen und Schäden an Personen und Sachen führen.
Betriebsanleitung
ACHTUNG! Lesen Sie die Betriebsanleitung vollständig und sorgfältig durch. Sie
ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten
Inbetriebnahme und Benutzung. Bewahren Sie sie auf, damit Sie diese bei
Weitergabe des Gerätes an andere Personen übergeben können.
Ultra HDMI Splitter 1 x 2
Modell: 90658
Ultra HDMI Splitter 1 x 4
Modell: 90659
Ultra HDMI Splitter 1 x 8
Modell: 90660

3
3 Sicherheitshinweise
ACHTUNG! Die Montage und Demontage des Produktgehäuses darf nur durch
ausgebildetes Elektro-Fachpersonal erfolgen! Es besteht u. a. Stromschlagge-
fahr!
• Ihr Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine
und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen
schädigen können!
• Installieren Sie das Produkt und die daran befestigten Geräte so, dass keine Personen
verletzt oder Sachen beschädigt werden können.
• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran
schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einatmens von
Kleinteilen und Dämmmaterial.
• Wir empfehlen die Montage nur von qualizierten Technikern ausführen zu lassen.
• Ziehen Sie bei Nichtgebrauch und Gewitter das Netzkabel aus der Steckdose.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und direkte Sonnen-
einstrahlung sowie Vibrationen und mechanischen Druck.
• Installieren Sie das Produkt nicht in der Nähe von Klimaanlagenöffnungen oder an
Stellen, an denen es übermäßig viel Staub oder Rauch gibt, sowie an Stellen, an denen
es Erschütterungen oder Schwingungen ausgesetzt ist.
• Modizieren und öffnen Sie den Artikel und dessen Zubehörteile nicht! Beachten Sie
dazu auch das Kapitel „Gewährleistung und Haftung“
• Verwenden Sie keine beschädigten Teile.
• Stecken Sie keine Gegenstände, wie z.B. Metallteile und unpassende Kabel in Lüftungs
schlitze oder Ports. Es besteht Stromschlag- und Kurzschlussgefahr!
• Achten Sie beim Transport auf die im Kapitel „technische Daten“ gelisteten Angaben und
treffen Sie geeignete Transportmaßnahmen, z.B. in der Originalverpackung.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht
durch diese Anleitung behebbaren Funktionsproblemen, wenden Sie sich an Ihren
Händ ler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung“
beschrieben.
4 Lieferumfang
• 1 x 4K/2K Splitter
• 1 x Netzteil
• 1 x Betriebsanleitung
5 Bedienelemente

4
(1) DC Netzanschluss (5) LED Anzeige für aktive Kanäle
(2) HDMITM Ausgänge (6) RESET-Taste zum Zurücksetzen der
Einstellungen
(3) HDMITM Eingang (7) SIGNAL LED Betriebsanzeige
(4) HDMITM Ausgänge (8) ON/OFF: EIN-/AUS-Schalter (90660)
6 Vorbereitung
• Um das Audioausgabeformat einzustellen, lesen Sie bitte die Betriebsanleitung des
Quellgerätes.
• Wir empfehlen, dass die angeschlossenen Ausgabegeräte und die Quellgeräte mög-
lichst die gleiche hohe Auösung, Farbtiefe und das gleiche Audioformat unterstützen.
7 Anschluss, Inbetriebnahme und Bedienung
1. Schließen Sie die Ausgabegeräte, wie z.B. ein HDTV Gerät an die Ausgänge des 4K/2K
Splitters (OUTPUT) mit einem HDMITM Kabel an. Wenn Sie die Ausgabegeräte ange-
schlossen haben, leuchtet die dazugehörige Kanal LED grün.
2. Schließen Sie das Quellgerät, wie z.B. einen PC an den Eingang über ein HDMITM Kabel
an (INPUT). Die Signal LED leuchtet rot.
3. Schließen Sie das Netzteil des 4K/2K Splitters an die DC-Buchse an.
4. Schalten Sie zuerst den 4K/2K Splitter ein, bevor Sie nach und nach die Quell- und
Ausgabege räte anschalten. Alle Kanal LEDs leuchten kurz grün auf, bevor Sie bei
angeschlosse nem Gerät in ein Dauerleuchten übergehen.
Leuchtet eine Kanal LED gar nicht auf, kann dieser Kanal beschädigt sein. Lesen Sie in
diesem Fall Kapitel „Fehlerbehebung“ und wenden Sie sich an Ihren Händler.
8 Pege, Wartung, Lagerung und Transport
ACHTUNG! Es besteht Stromschlag- und Kurzschlussgefahr!
• Ziehen Sie vor der Reinigung den Netzstecker! Reinigen Sie Ihr Produkt mit einem
trockenen oder bei starker Verschmutzung mit einem leicht angefeuchteten, weichen
Tuch. Achten Sie hierbei unbedingt auf die stromführenden Leitungen Ihres Gerätes!
• Achten Sie bei der Kabelverlegung darauf, dass keine Stolpergefahr entsteht.
• Halten Sie um das gesamte System ausreichend Freiraum, um eine ausreichende
Belüftung zu gewährleisten.
• Vermeiden Sie Stellen mit hohen Temperaturen, Feuchtigkeit, bzw. Stellen, die nass
Betriebsanleitung

5
werden können, auch bei Pege, Wartung, Lagerung und Transport.
• Bohrungen für Wandbefestigungen bleiben an der Wand sichtbar, wenn das Gerät
entfernt wird. Nach längerem Gebrauch kann ein Fleck an der Wand zurückbleiben.
• Achten Sie beim Transport auf die Sicherheitszeichen auf der Verpackung.
9 Problembehebung
Problem Maßnahme
Kein Bild - Stellen Sie sicher, dass die Verbindung von Quellgerät zum
4K/2K Splitter und zum TV über HDMITM-Kabel sicher hergestellt
ist.
- Prüfen Sie, ob alle Geräte eingeschaltet und mit dem Netz-
stecker verbunden sind.
- Prüfen Sie alle Verbinder und Kabel auf Beschädigungen.
Bild ohne Ton - Achten Sie auf eine schlüssige Kabelverbindung.
- Prüfen Sie, ob Ihre Kabel nur Bilder übertragen, wie DVI z.B. –
Auch bei Verwendung eines DVI zu HDMITM Adapters werden
dann nur Bilder übertragen.
HDCP arbeitet
nicht richtig nach
erstmaliger Ver-
bindung
- Drücken Sie die RESET Taste etwa 3 Sekunden oder schalten
Sie den 4K/2K Splitter aus und wieder ein.
Die Auösung
erreicht nicht 4K
- Stellen Sie sicher, dass die Quellgeräte und Ausgabegeräte
Quad HD (2160p) voll unterstützen.
- Prüfen Sie zusätzlich, ob Ihre HDMITM Kabel Quad HD Videosig-
nale übertragen können.
10 Technische Daten
Modell 4K/2K Splitter 1 x 2 4K/2K Splitter 1 x 4 4K/2K Splitter 1 x 8
Betriebsspannung 100-240V AC / 50-60Hz (5V DC)
Ausgänge 2 x HDMITM-Buchsen 4 x HDMITM-Buchsen 8 x HDMITM-Buchsen
Gewicht in g 115 277 1000
Maße in mm 84 x 48 x 24.5 150 x 65 x 26 276 x 156 x 24.5
Eingänge 1 x HDMITM-Buchse
Taktfrequenz bis zu 225 MHz
Auösung/Bildtiefe 2160p Quad HD / 12Bit
Übertragungsrate 10,2 Gbit/s
Gehäuse Metall
Buchsen 19 PIN HDMITM vergoldet

6
max. Kabellänge 10,0 m ohne Verstärkung
unterstützte Formate HD DolbyTM, True HD, 3D, HDCP 2.0 Kopierschutz, Ethernet kanal
Bandbreite bis zu 340MHz
Energiebedarf 2,5W 3,25W 6,5W
Temperaturbereich 0°C bis 70°C
11Gewährleistung und Haftung
• Der Hersteller gewährt 2 Jahre Garantie auf eine neues Gerät.
• Da der Hersteller keinen Einuss auf örtliche Gegebenheiten und die Installation des
Produktes hat, deckt die Garantie nur das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich
bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als
Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das
Gerät an den Hersteller weiterleiten. Sie erleichtern unseren Technikern Ihre Arbeit sehr,
wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr,
dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Sollte Ihr Händler nicht erreichbar sein, können Sie uns auch direkt kontaktieren.
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße
Installation oder Bedienungsschritte, die nicht in dieser Anleitung beschrieben sind,
entstanden sind. Dazu zählt u. a. jegliche Änderung und Modikation des Produktes und
seines Zubehörs.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und
führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Druckfehler behält sich der Hersteller vor.
• Der Hersteller behält sich weiterhin das Recht vor, Änderungen an Geräten, Verpackun-
gen und sämtlichen Begleitpapieren wie Betriebsanleitungen ohne vorherige
Ankündigung zu vollziehen.
12Allgemeine Hinweise
• HDMI, das HDMI Logo und High-Denition-Multimedia-Interface sind registrierte Marken
oder Handelsmarken der HDMI Licencing LLC.
• Der 4K/2K Splitter beinhaltet HDMITM Technologie.
• Alle Markennamen und Handelsmarken sind das Eigentum ihrer jeweiligen Inhaber.
• PS3 ist ein Markenzeichen von Sony Computer Entertainment Inc.
13 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE
Richtlinie nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist nach dem
ElektroG verpichtet, elektrische und elektronische Geräte am Ende ihrer
Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die
Verkaufsstelle kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige
Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der
Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Verwertung von Altgerä-
ten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
Betriebsanleitung

7
14 EG-Konformitätserklärung:
Mit dem CE Zeichen erklärt Goobay®, eine registrierte Marke der Wentronic
GmbH, dass das Gerät die grundlegenden Anforderungen und Richtlinien der
europäischen Bestimmungen erfüllt.

8
User‘s manual
Ultra HDMI Splitter 1 x 2
Model: 90658
Ultra HDMI Splitter 1 x 4
Model: 90659
Ultra HDMI Splitter 1 x 8
Model: 90660
ATTENTION! Please read the user User‘s manualcompletely and carefully. It is
part of the product and includes important information for proper installation and
use. Keep this guide to have it available, when there are uncertainties, or the
product will be passed on.
Contents Page
1 Description and Function 8
2 Intended Use 8
3 Notes on Safety 9
4 Parts Package 9
5 Operating Elements 9
6 Preparation 10
7 Connection, Implementing and Operation 10
8 Care, Maintenance, Storage, and Transport 10
9 Troubleshooting 11
10 Specications 11
11 Warranty and Liability 12
12 General Note 12
13 Note on Waste Disposal 12
14 EC Declaration 12
1 Description and Function
Enlarge your Home Entertainment System with the 4K/2K Splitter serie. The 4K/2K Splitters
offer the possibility to connect one source device (e.g. DVD Player) to up to 8 Quad HD
output sources.at the same time.
Source Devices: sources like SAT Receiver, DVD-Player, Blue Ray-Player, PCs, etc.
Output Devices: drains like monitors, video projectors, HDTVs, etc.
2 Intended Use:
Your 4K/2K Splitter is provided for audio-/video use only. It is not allowed to
use the device in other ways than described in chapter “Description and
Function”. Use this device only in dry interior rooms. The symbol with the
house reminds you of that. If you do not attend to these regulations and notes on
safety, it might causes fatal accidents, injuries and damages to persons and property.

9
3 Notes on Safety
ATTENTION! Only skilled electricians may assemble and disassemble the
housing of the product. There is a risk of electric shock and short circuit!
• Your product is not a toy and is not meant for children, because it contains small parts
which can be swallowed and can injure when used inappropriately!
• Install the system and devices attached to it in a way that persons cannot be injured, or
objects not be damaged for example by dropping or stumbling.
• Remove the packing materials, because children may cut themselves on them
while playing. Furthermore, there is a risk of swallowing and inhalation of incidentals and
insulating material.
• We recommend that the installation only be performed by qualied technicians.
• Remove the mains plug from mains during thunder storms an when not in use.
• Avoid extreme conditions, such as extreme heat, cold, humidity or direct exposure to the
sun, as well as vibrations and mechanical pressure.
• Do not install the product close to openings of air conditioners, or at places with an
excessive amount of dust or smoke.
• Do not install the product at places subject to vibration, or oscillation.
• Do not modify and alter the product and any accessories! Make sure you also read the
Chapter “Warranty and Liability”. Do not use any damaged parts.
• Do not plug things like metal parts and untting cables into ventilation slots or ports.
There is a risk of electric shock and short circuit!
• Plug and unplug all cables slowly and carefully.
• During transport, observe the details listed in the Chapter “Specications”, and imple-
ment measures suitable for transport, e.g. use the original package.
• For questions, defects, mechanical damages, malfunctions, and other functional
problems which cannot be resolved by this guide, please contact your dealer for repair or
replacement, as described in the Chapter “Warranty and Liability”.
4 Parts Package
• 1 pc. 4K/2K Splitter
• 1 pc. power supply
• 1 pc. user User‘s manual
5 Operating Elements
(1) 5V DC electric supply (5) channel LED for indication
(2) HDMITM outputs (6) RESET button
(3) HDMITM input (7) SIGNAL LED for operation mode
(4) HDMITM outputs (8) ON/OFF switch (only 90660)

10
User‘s manual
6 Preparation
• To set the audio output caliber, read the User‘s manual of the source device.
• We recommend making sure, that the same high resolution, color depth and audio
caliber are supported by the connected source and output devices.
7 Connection, Implementing and Operation
1. Connect the output devices (e.g. HDTV) to the outputs of the 4K/2K Splitter with a
HDMITM cable. After connecting the output devices, the corresponding channel LED will
ash on green.
2. Connect the source device (e.g. DVD Player) to the input of the 4K/2K Splitter with a
HDMITM cable. The signal LED will ash on red.
3. Connect the power supply of the splitter to the DC socket.
4. Primary switch on the splitter before switching on source device and output devices.
All channel LEDs ash on green for a short time before they change to a durable
illumination on the allocated ports.
In case of a not ashing channel LED, this channel can be damaged.Please read the
instructions of chapter “Troubleshooting” or contact your dealer.
8 Care, Maintenance, Storage, and Transport
ATTENTION! There is a risk of electric shock and short circuit!
• Remove the mains plug from mains! Use a dry and soft cloth to clean your product, or
use a slightly moist cloth for heavy stains. Look out for live cables of your device during
cleaning!
• Attend avoiding risks of stumbling by installing the cables.
• Make sure there is sufcient space around the system to ensure proper ventilation, and
check the clearance of the system, if necessary.
• Avoid places with high temperatures, humidity, or places which can become wet, also
during care, maintenance, storage, and transport.
• Drill holes are still visible on the wall after the device and the wall installation kit is
removed. After use for a longer time period, a spot may remain on the wall.
• Follow the safety symbols on the packing during transport.

11
9 Troubleshooting
Problem Action
No picture - Make sure, all connections to source devices and output device
are properly plugged in by HDMITM cables.
- Check if all devices are connected with a power cable and if they
are switched on.
- Check all connections and cables for damages.
Pictures without
tone
- Mind conclusive connections of the cables.
- Check, if the used cable only can transmit pictures like DVI
cables. By using a DVI to HDMITM adaptor, pictures are only
transmitted, too.
- If you connect the output devices with a source device, HDCP
will lock the audio track or the complete function.
HDCP does not
work during the rst
connection
- Push the RESET button for about 3 seconds or switch the
4K/2K Splitter off and on for one time.
Resolution does not
reach 2160p.
- Make sure that the source devices (e.g. DVD Player) and output
devices (e.g. a TV) support a resolution of 2160p.
- Also check your HDMITM cables, supporting 2160p.
10 Specications
Model 4K/2K Splitter 1 x 2 4K/2K Splitter 1 x 4 4K/2K Splitter 1 x 8
Operating voltage 100-240V AC / 50-60Hz (5V DC)
Outputs 2 x HDMITM sockets 4 x HDMITM sockets 8 x HDMITM sockets
Weight in g 115 277 1000
Measurements in mm 84 x 48 x 24.5 150 x 65 x 26 276 x 156 x 24.5
Inputs 1 pc. HDMITM socket
Pulse frequency up to 225MHz
Resolution/color depth up to 2160p Quad HD / 12Bit
Signal Speed up to 10.2 Gbps
Housing Metal
Sockets 19 PIN HDMITM gold plated
Max. cable length 10.0 m without amplication
Supported formats HD DolbyTM, True HD, 3D, HDCP 2.0 copy protection
Bandwidth up to 340MHz
Power Consumption 2.5W 3.25W 6.5W
Temperature range 0°C to 70°C

12
11Warranty and Liability
• The producer grants a 2 years guarantee to a new device..
• As the manufacturer has no inuence on installation, warranty of the product only
applies to the product.
• If any fault or damage is detected on your device, please contact your dealer and provide
your sales slip or invoice as evidence of the purchase, if necessary. Your dealer will
repair the fault either on site, or send the device to the manufacturer. You make the work
of our technicians considerably easier, when you describe possible faults in detail – only
then you can be assured that faults occurring only rarely will be found and repaired with
certainty! If your dealer cannot be contacted, you can also contact us directly.
• The manufacturer is not liable for damages to persons or property caused by improper
installation or operation not described in this guide. This includes, among others, any
alteration and modication of the product and its accessories.
• Any use other than described in this user‘s guide is not permitted, and causes loss of
warranty, loss of guarantee, and non-liability.
• We reserve our right for misprints and changes of the device, packing, or user‘s guide.
12General Notes
• HDMI, the HDMI Logo and High-Denition-Multimedia-Interface are registered brands or
trademarks of the HDMI Licencing LLC.
• All Brands and trademarks are the property of their respective owners.
• The 4K/2K Splitter includes HDMITM technology.
• PS3 is a brand label of Sony Computer Entertainment Inc.
13Note on Waste Disposal
In according to the European WEEE directive, electrical and electronic equipment
must not be disposed with consumers waste. The consumer is committed by law
to reposit electrical and electronic devices to public collecting points or to the
dealer at the end of the devices lifetime for free. Particulars are regulated in
national right. The symbol on the product, in the User‘s manual or at the pa-
ckaging alludes to these terms. With this kind of application of used devices you achieve an
important share to environmental protection.
14EC Declaration
With the CE sign the Goobay®, a registered trademark of the Wentronic GmbH
ensures, that the product is conformed to the basic standards and directives.
User‘s manual

13

14
Notice d’utilisation
Table des matières Page
1 Description et fonctions 14
2 Utilisation prévue 14
3 Consignes de sécurité 15
4 Éléments contenus dans le paquet 15
5 Fonctionnement des éléments 15
6 Préparation 16
7 Branchement, mise en œuvre et fonctionnement 16
8 Entretien, maintenance, stockage et transport 16
9 Dépannage 17
10 Caractéristiques 17
11 Garantie et responsabilité 18
12 Note générale 18
13 Remarque sur la mise au rebut des déchets 18
14 Déclaration de conformité CE 19
1 Description et fonctions:
Améliorez votre système de divertissement à la maison avec la gamme de commutateurs
4K/2K. Le répartiteur 4K/2K offre la possibilité de connecter un appareil source (ex: lecteur
DVD) à jusqu‘à 8 sources de sortie Quad HD en même temps.
Appareils source: sources tels qu‘amplicateur audio-vidéo, lecteur DVD, lecteur Blue Ray,
PC, etc.
Appareils de sortie: drains comme moniteurs, projecteurs vidéo, HDTV, etc.
2 Utilisation prévue:
Votre 4K/2K Splitter est prévu pour une utilisation audio / vidéo seulement. Il
n‘est pas autorisé à utiliser l‘appareil d‘une façon autre que celle décrite dans le
chapitre „Description et fonction „.Utilisez cet appareil uniquement dans les
locaux intérieurs secs. Le symbole de la maison vous rappelle cela. Si vous ne respectez
pas ces règlementations et les notes sur la sécurité, cela peut provoquer des accidents
mortels, des blessures et des dommages aux personnes et aux biens.
ATTENTION ! Veuillez lire le présent guide de l‘utilisateur en entier et avec
attention. Il fait partie intégrante du produit et comprend d‘importantes informa-
tions pour une bonne installation et une bonne utilisation. Conservez ce
guide à portée de main, pour pouvoir vous y reporter en cas d‘incertitude, ou pour
le donner au nouvel utilisateur si vous donnez le produit à quelqu‘un d‘autre.
Commutateur 4K/2K 1entreé/2sorties
Modéle: 90658
Commutateur 4K/2K 1entreé/4sorties
Modéle: 90659
Commutateur 4K/2K 1entreé/8sorties
Modéle: 90660

15
3 Consignes de sécurité
ATTENTION! Seuls les professionnels formés sont utorisés à installer et démon-
ter le produit! Les autres personnes s‘exposent à des risques d‘électrocution et
de pouvoir!
• Votre produit n‘est pas un jouet et n‘a pas été conçu pour être manipulé par des enfants,
car il contient des pièces de petite taille qui risquent d‘être avalées et risquent de blesser
si elles ne sont pas utilisées de façon appropriée!
• Veuillez installer le système et les appareils xés au support de telle façon que personne
ne risque d‘être blessé ou qu‘aucun objet ne risque d‘être endommagé en cas de chute.
• Veuillez enlever les matériaux d‘emballage, car les enfants risqueraient de se couper en
jouant avec. En outre, il y a un risque d‘ingestion ou d‘inhalation de matériaux dangereux.
• Nous vous recommandons de coner l‘installation du produit à un technicien qualié.
• Retirez le câble d‘alimentation de la prise murale lorsque l‘appareil n‘est pas utilisé ainsi
que pendant les orages.
• Éviter toute condition extrême, telle que des températures très élevées, très basses, de
l‘humidité ou une exposition directe au soleil ainsi que des vibrations et une pression
mécanique.
• Ne pas installer le produit à proximité de l‘ouverture d‘appareils de conditionnement d‘air,
ou dans des endroits avec des quantités excessives de poussière ou de fumée.
• Ne modier et n‘altérer aucun des accessoires ! Veuillez bien à lire aussi le Chapitre
«Garantie et responsabilité». Ne pas utiliser de pièces endommagées.
• N‘introduisez pas d‘objets dans les orices de ventilation. Il y a risque de chocs
électriques et de court-circuits.
• Ils ne sont pas utiliser des endommagés parties.
• Coincés qu‘ils ne sont pas objets, tels que les parties métalliques et inadaptée. Câbles
de systèmes de ventilation fentes ou ports. Il y a risque de choc et pouvoir !
• Laissez toujours sufsamment d‘espace autour des appareils de sortie, audio et vidéo
ainsi qu‘autour du système an de garantir une ventilation appropriée et de l‘espace
entre les appareils pour ne pas risquer de les dommager.
• Pendant le transport, suivez les consignes données dans le Chapitre « Caractéristiques
», et prenez les mesures adéquates pour le transport.
• Pour les questions, défauts, dommages mécaniques, dysfonction nements et autres
problèmes fonctionnels que vous ne parviendriez pas à résoudre avec le présent guide,
veuillez vous adresser à votre détaillant pour une réparation ou un remplacement, ainsi
que décrit dans le Chapitre « Garantie et responsabilité ».
4 Éléments contenus dans le paquet
• 1 commutateur 4K/2K Splitter
• 1 Alimentation
• 1 Instructions d’utilisation
5 Fonctionnement des éléments

16
Notice d’utilisation
(1) alimentation sur secteur (5) DEL de chaîne pour l‘indication
(2) sorties HDMITM (6) button-RESET
(3) entreé HDMITM (7) DEL SIGNAL pour le mode de
(4) entreé HDMITM fonctionnement
(8) Interrupt. MARCHE/ARRÊT (90660)
6 Préparation
• Pour dénir le calibre de sortie audio, consultez le manuel de l‘appareil source.
• Nous vous recommandons de faire en sorte que la même résolution élevée, la même
profondeur de couleur et le même calibre audio soient pris en charge par les appareils
de source et de sortie connectés
7 Branchement, mise en œuvre et fonctionnement

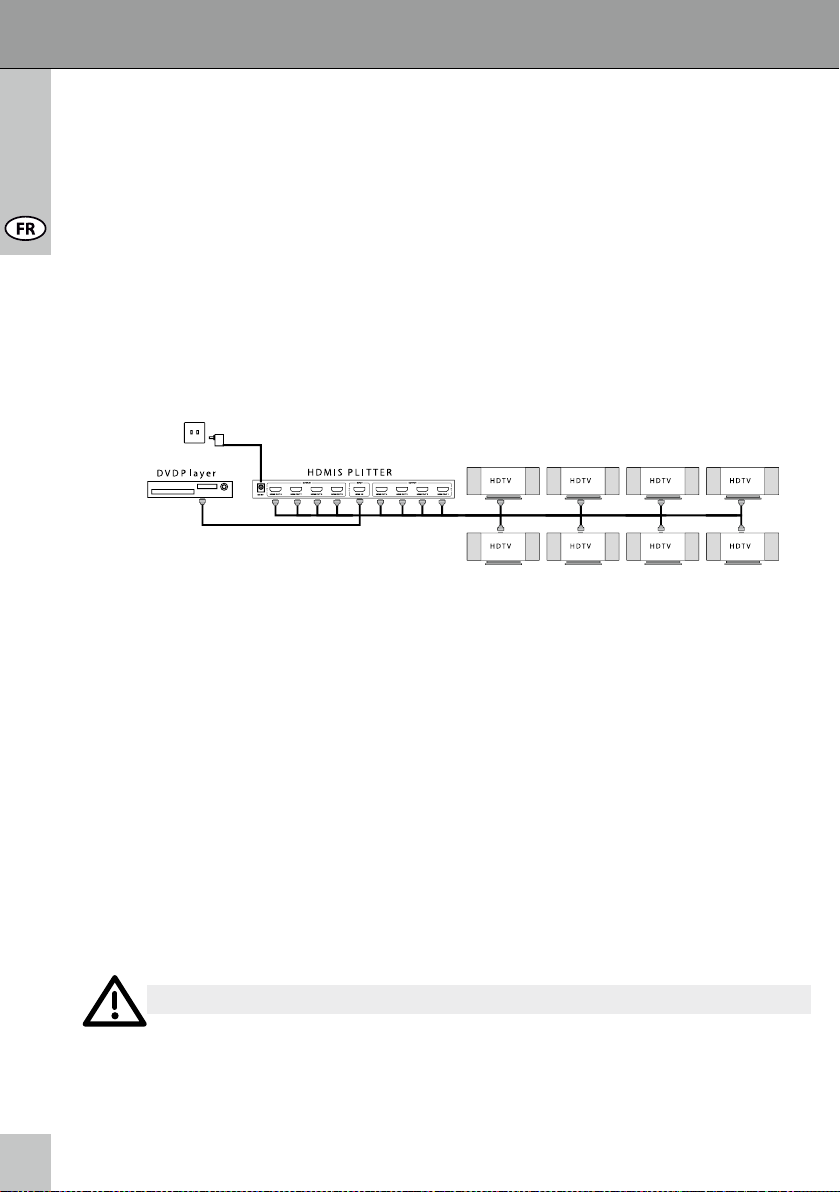

1. Branchez les appareils de sortie (ex: téléviseur) sur les sorties de la commutateur 4K/2K
avec un câble HDMITM. Après avoir branché les appareils de sortie, la DEL de la chaîne
correspondante clignote en vert.
2. Branchez l‘appareil source (ex: lecteur DVD) sur l‘entrée de la commutateur 4K/2K avec
un câble HDMITM. La DEL de signal clignote en rouge.
3. Branchez l‘alimentation du répartiteur sur la prise CC.
4. Allumez d‘abord le répartiteur avant de mettre sous tension l‘appareil source et les
appareils en sortie. Toutes les DEL de chaînes clignotent en vert pendant un bref instant
avant de s‘allumer de façon continue sur les ports alloués.
Dans le cas où une DEL de chaîne ne clignote pas, cette chaîne est peut-être endomma-
gée. Veuillez lire les instructions du chapitre “Dépannage” ou contacter votre revendeur.
8 Entretien, maintenance, stockage et transport
ATTENTION! Il y a des risques d‘électrocution et de pouvoir!
• Utilisez un chiffon en coton sec pour nettoyer votre produit, ou bien utilisez un chiffon
légèrement humidié pour nettoyer les taches rebelles. Lorsque vous nettoyez
l‘appareil, faites attention aux câbles électriques branchés! Débranchez-les avant de
nettoyer!
• Assister évitant les risques d‘achoppement en installant des câbles.

17
• Assurez-vous qu‘il y a sufsamment d‘espace autour de l‘écran pour permettre sa bonne
ventilation et, si nécessaire, vériez la distance du système.
• Évitez les endroits à fortes températures ou forte humidité, les endroits où l‘appareil
risque d‘être mouillé, que ce soit en cours d‘entretien, de maintenance, de stockage ou
de transport.
• Vériez régulièrement que toutes les xations et vis sont bien solidement ancrées,
resserrez-les lorsqu‘ells sont desserrées. Le desserrage peut être provoqué par des
mouvements fréquents.
• Respectez les symboles de sécurité sur l‘emballage pendant le transport.
9 Dépannage
Problème Action
Pas d‘image - Assurez-vous que, toutes les connexions aux appareils sources
et aux appareils de sortie sont correctement réalisées par des
câbles HDMITM.
- Vériez si tous les appareils sont branchés via un câble
d‘alimentation et s‘ils sont sous tension.
- Assurez-vous que les connexions et les câbles ne sont pas
endommagés.
Photos sans tonalité - Faites attention aux connexions en bout de câbles.
- Vériez si les câbles utilisés peuvent transmettre des images
comme les câbles DVI. En utilisant un adaptateur DVI vers
HDMITM, les images sont seulement transmises, également.
- Si vous connectez les appareils de sortie à un appareil source,
HDCP va verrouiller la piste audio ou la fonction complète.
HDCP ne fonctionne
pas au cours de la
première connexion
- Éteignez la commutateur 4K/2K. Allumez maintenant de nouveau
la commutateur 4K/2K.
- Pressions le buttons-RESET.
La résolution
n‘atteint pas 2160p.
- Assurez-vous que les appareils sources (ex: Lecteur de DVD) et
de sortie (ex: téléviseur) prennent en charge une résolution de
2160p.
- Vériez également que vos câbles HDMITM prennent en charge le
2160p.
10 Caractéristiques
Modéle 4K/2K Splitter 1 x 2 4K/2K Splitter 1 x 4 4K/2K Splitter 1 x 8
Tension de fonctionnement 100-240V AC / 50-60Hz (5V DC)
Sorties 2x HDMITM manchons 4x HDMITM manchons 8x HDMITM manchons
Poids (g) 115 277 1000
Dimensions (mm) 84 x 48 x 24.5 150 x 65 x 26 276 x 156 x 24.5
Entrées 1 x HDMITM manchons
Fréquence d‘impulsion jusqu‘à 225 MHz

18
Notice d’utilisation
Résolution/profondeur de couleur jusqu‘à 2160p Quad HD / 12Bit
Velocité jusqu‘à 10,2 Gbps
Boîtier métal
Manchons 19 PIN HDMITM dorés
Longueur de câble maxi. 10,0 m sans amplication
Formats pris en charge HD DolbyTM, True HD, 3D, HDCP 2.0 protection contre la copie
Bande passante jusqu‘à 340MHz
la demande d‘énergie 2,5W 3,25W 6,5W
Gamme de température 0°C jusqu‘à 70°C
11 Garantie et responsabilité
• Le fabricant garantit ce nouvel appareil pendant une durée de 2 ans.
• Étant donné que le fabricant n‘a aucune inuence sur l‘installation, la garantie du produit
ne s‘applique qu‘au installation.
• Si vous détectez un défaut ou un dommage sur votre appareil, veuillez prendre contact
avec votre détaillant et, si nécessaire, fournir le ticket de vente ou la facture comme
preuve d‘achat. Votre revendeur réparera l‘appareil sur place, ou bien renverra l‘appareil
au fabricant. Pour faciliter la tâche de nos techniciens, merci de bien vouloir fournir une
description détaillée du problème – Vous serez alors assuré que les défauts peu
courants seront découverts et réparés de façon sure!
• Si vous ne parvenez pas à prendre contact avec votre détaillant, vous pouvez aussi
prendre directement contact avec nous.
• Le fabricant n‘est pas responsable des dommages physiques ou matériels causés par
une mauvaise installation ou une opération non décrite dans le présent guide. Cela
inclut, entre autres, toute altération ou modication du produit et de ses accessoires.
• Toute utilisation autre que celle décritedans le présent guide de l‘utilisateur est interdite,
et provoque l‘annulation de la garantie et nous dégage de toute responsabilité.
• Nous réservons tous les droits en cas d‘erreur d‘impression et de modication de
l‘appareil, de l‘emballage ou du guide de l‘utilisateur.
12Note générale
• HDMI, le logo HDMI et High-Denition Multimedia Interface sont des marques déposées
ou des marques commerciales de HDMI Licencing LLC.
• Toutes les marques commerciales et les marques déposées sont la propriété de leurs
détenteurs respectifs.
• Les commutateurs 4K/2K comprend la technologie HDMITM.
• PS3 est un label de marque de Sony Computer Entertainment Inc.
13Remarque sur la mise au rebut des déchets
Selon la directive européenne WEEE, la mise au rebut des appareils électriques
et électroniques dans des déchets domestiques est strictement interdite.
L‘utilisateur est obligé, conformément à l‘Acte sur l‘équipement électrique
et électronique de renvoyer sans frais les appareils électriques et électroniques
à la n de leur vie utile à des points de collecte publics prévus à cet effet ou aux

19
magasins. Les détails sont régis par la loi de l‘état en question. Le symbole sur le produit,
dans les instructions d‘utilisation ou sur l‘emballage du produit indique ces règlements.
Vous contribuerez de manière signicative à la protection de l‘environnement en recyclant
de cette manière les appareils utilisés.
14Déclaration de conformité CE
En utilisant le marquage CE, Goobay®, nom commercial déposé de Wentronic
GmbH, déclare que l‘appareil est conforme aux conditions et directives de base
de la réglementation européenne.

20
Istruzioni per l’uso
Sommario Pagina
1 Descrizione e funzione 20
2 Destinazione d‘uso 20
3 Informazioni sulla sicurezza 21
4 Componenti nella confezione 21
5 Elementi di funzionamento 21
6 Preparazione 22
7 Collegamento, installazione e funzionamento 22
8 Cura, manutenzione, conservazione e trasporto 22
9 Risoluzione dei problemi 23
10 Speciche 23
11 Garanzia e responsabilità 24
12 Note Generali 24
13 Nota sullo smaltimento dei riuti 24
14 Dichiarazione di conformità CE 25
1 Descrizione e funzione
Amplia il tuo sistema di intrattenimento domestico grazie allo switch della serie Scheggia
4K/2K HDMITM. Lo Scheggia 4K/2K Splitter HDMITM offre la possibilità di collegare un dis-
positivo di origine (p.e. lettore DVD) a 8 origini di uscita Quad HD contemporaneamente.
Dispositivi d’origine origini come un SAT Ricevitore, Lettore DVD, Lettore Blue Ray, PC,
ecc.
Dispositivi d’uscita: uscite su monitor, proiettori video, HDTV, ecc.
2 Destinazione d‘uso
Lo scheggia 4K/2K può essere usato solo per audio-/video. Uò essere usato in
nessun altro modo diverso da quello descritto nel capitolo “Descrizione e
funzioni”. Usare il dispositivo solo in ambienti interni asciutti. Il simbolo con la
casa, ricorda di usare il prodotto in interno. Se non vengono rispettate queste regole e
note sulla sicurezza, si potrebbero vericare incidenti fatali, lesioni e danni alle persone e
alla proprietà.
ATTENZIONE! Si prega di leggere completamente e con attenzione il User‘s
manuale utente. Esso fa parte del prodotto e contiene informazioni importanti per
l’uso e l’installazione corretti. Conservare il presente User‘s manuale in modo da
poterlo utilizzare in caso di necessità o in caso di cessione del prodotto.
Scheggia dello 4K/2K HDMITM 1Ingresso/2Uscita
Modello: 90658
Scheggia dello 4K/2K HDMITM 1Ingresso/4Uscita
Modello: 90659
Scheggia dello 4K/2K HDMITM 1Ingresso/8Uscita
Modello: 90660
