Goobay 58979 User manual

Betriebsanleitung
User manual
Mode d‘emploi
Istruzioni per l‘uso
Art. 58979
HDMI™ Splitter, 1 Eingang / 8 Ausgänge (Full HD)
HDMI™ Splitter, 1 In / 8 Out (Full HD)
Répartiteur HDMI™, 1 entrée / 8 sorties (Full HD)
Splitter HDMI™, 1 ingresso / 8 uscite (Full HD)

1
Betriebsanleitung
BETRIEBSANLEITUNG
BETRIEBSANLEITUNG ............................1
USER MANUAL .........................................9
MODE D‘EMPLOI ......................................17
ISTRUZIONI PER L‘USO ...........................25
Inhalt
1Sicherheitshinweise .................................................................... 2
1.1 Allgemeines .................................................................. 2
1.2 Warnstufen.................................................................... 2
2Beschreibung und Funktion........................................................ 3
2.1 Produkt.......................................................................... 3
2.2 Lieferumfang................................................................. 3
2.3 Bedienelemente und Produktteile................................ 3
2.4 Technische Daten......................................................... 4
3Bestimmungsgemäßer Gebrauch............................................... 5
4Anschluss und Betriebsanzeigen ............................................... 5
4.1 Systemanforderungen.................................................. 5
4.2 Anschluss ..................................................................... 5
4.3 Betriebsanzeigen.......................................................... 6
5  Wartung,Pege,LagerungundTransport................................. 6
6Haftungshinweis.......................................................................... 7
7Entsorgungshinweise.................................................................. 7
7.1 Produkt.......................................................................... 7
7.2  Verpackung................................................................... 7
8EU-Konformitätserklärung.......................................................... 8
9Verwendete Symbole.................................................................. 8

2
1Sicherheitshinweise
1.1 Allgemeines
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig
vor Gebrauch.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe
des Produktes verfügbar sein.
• Bewahren Sie die Betriebsanleitung auf.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält
wichtige Hinweise zum korrekten Gebrauch.
Stromschlaggefahr:
Spannungsfrei nur bei gezogenem Stecker.
• Ziehen Sie im Notfall, nach Gebrauch und bei Gewitter den
Netzstecker direkt am Steckergehäuse aus der
Steckdose.
• Öffnen Sie niemals das Gehäuse.
• ModizierenSieProdukt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in
einwandfreiem Zustand.
Ein defektes Gerät darf nicht in Betrieb genommen werden,
sondern muss sofort vom Netz getrennt und gegen unbeabsich-
tigte Weiterbenuzung gesichert werden.
• Wenden Sie sich bei Fragen, Defekten, mechanischen
Beschädigungen, Störungen und anderen nicht durch die
Begleitdokumentation behebbaren Problemen, an den
Händler oder Hersteller.
Nicht für Kinder geeignet.
   • SichernSieVerpackung,KleinteileundDämmmaterial
gegen unbeabsichtigte Benutzung.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte,
Nässe und direkte Sonneneinstrahlung, Mikrowellen sowie
Vibrationen und mechanischen Druck.
Hitzestau:
• Decken Sie das Produkt nicht ab.
• Halten Sie um das gesamte System ausreichend Freiraum,
um eine gute Belüftung und Freigängigkeit aller Geräte zu
gewährleisten und Beschädigungen zu vermeiden.
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der
Sicherheitshinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hin-
weise zu Sachschäden führen können.

3
Betriebsanleitung
2Beschreibung und Funktion
2.1 Produkt
DerHDMI™SplitterbietetIhnendieMöglichkeit,dieSignaleeinesQuellge-
rätes (z. B. DVD Player) auf bis zu 8 Ausgabegeräte, wie Bildschirme oder
ProjektorengleichzeitiginQuadHDzuübertragen.
• Unterstützt 4K Ultra HD @ 30 Hz
• Aktive Signalverstärkung ermöglicht Distanzen bis 15 m
• Unterstützt 3D, HDCP 1.4
• Unterstützt 7.1CH and DTS-HD Master Audio
• Geschirmtes Metallgehäuse und 24-Karat vergoldete Kon-
takte
2.2 Lieferumfang
• HDMI™Splitter,1Eingang/8Ausgänge(FullHD)
• Netzteil
• Betriebsanleitung
2.3 Bedienelemente und Produktteile

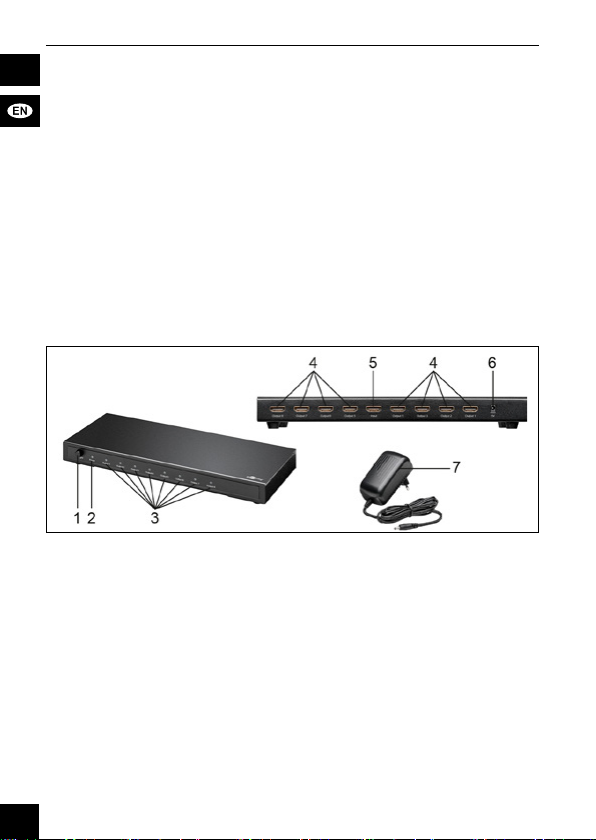

Fig.1: Bedienelemente und Produktteile
1 Ein/Ausschalter   2 LED-Betriebsanzeige
3 LED-Anzeige für Signalausgangskanäle
4 HDMI™-Ausgänge 5 HDMI™-Eingang
6 DC-Eingang 7 Netzteil

4
2.4 Technische Daten
Artikelnummer 58979
Video-Bandbreite 340MHz/10,2Gbit/s
HDMI™-Eingänge 1
HDMI™-Ausgänge 8
Ausgabeauösung 480i-1080p@50/60Hz, 1080p@24/50/60Hz,
VGA - UXGA, 4k x 2k @ 30 Hz
Betriebstemperaturbereich 0 - +40 °C
Lagertemperaturbereich -20 - +60 °C
Relative Luftfeuchtigkeit 20-90% RH (keine Kondensation)
Maße 270 x 111 x 25 mm
Gewicht 790 g
Netzteil
Eingang 100-240 V ,50/60Hz,0,8Amax.
Ausgang 5 V , 4 A, 20 W
DurchschnittlicheEfzienz
im Betrieb 83,7 %
EfzienzbeigeringerLast
(10%) 75,6 %
Leistungsaufnahme bei
Nulllast 0,08 W
Schutzklasse II
Maße 83,6 x 47,9 x 68,0 mm
Kabellänge 1,15 m
Gewicht 140,0 g
DC-Stecker 3,5 x 1,3 mm
Polarität positiv
Tab. 1: Technische Daten

5
Betriebsanleitung
3 Bestimmungsgemäßer Gebrauch
Ihr HDMI™SplitteristfürAudio-/Videoanwendungenim
   Heimbereichvorgesehen.EineanderealsinKapitel
„Beschreibung und Funktion“ bzw. in den "Sicherheitshinwei-
sen" beschriebene Verwendung ist nicht gestattet. Dieses
Produkt darf nur in trockenen Innenräumen benutzt werden.
Das Nichtbeachten und Nichteinhalten dieser Bestimmungen
und der Sicherheitshinweise kann zu schweren Unfällen,
Personen- und Sachschäden führen.
4 Anschluss und Betriebsanzeigen
Verletzungsgefahr durch Stolpern und Sturz
• Achten Sie darauf, dass das Anschlusskabel so verlegt
wird, dass es niemanden behindert und nicht beschädigt
wird.
• Installieren Sie das Produkt so, dass keine Personen oder
    Sachenz.B.durchHerabstürzen,Stolperno.Ä.verletzt 
oder beschädigt werden können.
Sachschäden durch falsches Platzieren und
falsche Spannungsversorgung
• Platzieren Sie das Produkt nur auf einer rutschfesten
Unterlage.
• Verwenden Sie nur das mitgelieferte Netzteil.
4.1 Systemanforderungen
• QuellgerätemitHDMI™-SchnittstellewieDVD-/Blue-ray-
Player mit geeigneten HDMI™- oder DVI-HDMI™-Kabeln.
   • AusgabegerätemitHDMI™-Schnittstelle(wieDisplays,
Monitore, Fernseher oder Beamer) mit geeigneten HDMI™-
Kabeln.
4.2 Anschluss
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
2. Vergleichen Sie die technischen Daten aller zu verwenden-
    denGeräteundstellenSiedieKompatibilitätsicher.
   3. SchließenSieIhrQuellgerätmittelsHDMI™-Kabelanden
    HDMI™-EingangdesSplittersan.
4. Verbinden Sie die Ausgabegeräte mit den HDMI™-Ausgän-
    gendesSplitteresmittelsHDMI™-Kabel.
5. Verbinden Sie das Netzteil mit dem DC-Eingang des
    SplittersunddannmiteinerSteckdose.
6. WennIhrProduktmiteinemEin-/Ausschalterausgestattet
ist, schalten Sie es darüber ein. Das HDTV-Signal wird
dann an die angeschlossenen Ausgabegeräte weitergeleitet.

6
Bei Wiedergabe eines 3D-Signals mit einer Bandbreite > 225MHz
oder einer Quelle mit 4K2K-Auösung ist ein High Speed-
HDMI™-Kabel erforderlich.
Fig.2: Anschluss
4.3 Betriebsanzeigen
• LED-Anzeigen für Signalausgangskanäle:
Die LEDs leuchten auf, wenn die HDMI™-Ausgänge korrekt
    mitdenEmpfangsgerätenverbundenwurden.
• LED-Betriebsanzeige:
DieLED-Betriebsanzeigeleuchtet,wennderSplittermit
Strom versorgt wird.
5  Wartung,Pege,LagerungundTransport
Das Produkt ist wartungsfrei.
Sachschäden
• Verwenden Sie zum Reinigen nur ein trockenes und
weiches Tuch.
• Verwenden Sie keine Reinigungsmittel und Chemikalien.
• Lagern Sie das Produkt kühl und trocken.
• Lagern Sie das Produkt bei längerem Nichtgebrauch für
Kinder unzugänglich und in trockener und staubgeschützter
Umgebung.
• HebenSiedieOriginalverpackungfürdenTransportauf.

7
Betriebsanleitung
6Haftungshinweis
• DruckfehlerundÄnderungenanProdukt,Verpackungoder
Produktdokumentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können
Sie in aktueller Form unter den genannten Kontaktdaten
anfragen.
7Entsorgungshinweise
7.1 Produkt
  ElektrischeundelektronischeGerätedürfennachdereuropäi-
schen WEEE Richtlinie nicht mit dem Hausmüll entsorgt wer-
den. Deren Bestandteile müssen getrennt der Wiederver-
wertung oder Entsorgung zugeführt werden, weil giftige und
gefährliche Bestandteile bei unsachgemäßer Entsorgung die
Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG)
   verpichtet,elektrischeundelektronischeGeräteamEndeihrer
Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür
eingerichtete, öffentliche Sammelstellen kostenlos zurückzu-
geben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das
   SymbolaufdemProdukt,derBetriebsanleitungund/oderder
   VerpackungweistaufdieseBestimmungenhin.MitdieserArt
der Stofftrennung, Verwertung und Entsorgung von Altgeräten
leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
7.2 Verpackung
  Verpackungenkönnenkostenlosindenentsprechenden
   Sammelstellenentsorgtwerden-PapierinderPapiertonne,
Kunststoffe im gelben Sack und Glas im Altglas-Container.
DE4535302615620

8
8EU-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay®, eine registrierte Marke der
Wentronic GmbH, dass das Produkt die grundlegenden Anfor-
 derungenundRichtliniendereuropäischenBestimmungener-
füllt.
9Verwendete Symbole
Nur zur Verwendung im Innenbereich IEC 60417- 5957
Wechselspannung IEC 60417- 5032
Gleichspannung IEC 60417- 5031
Polarität des Gleichstrom-Netzanschlusses IEC 60417- 5926
Recycling ISO 7001 - PI PF 066
Schutzklasse II IEC 60417- 5172

9
User manual
USER MANUAL
BETRIEBSANLEITUNG ............................1
USER MANUAL
.........................................9
MODE D‘EMPLOI
......................................17
ISTRUZIONI PER L‘USO
...........................25
Content
1Safety Instructions ...................................................................... 10
1.1 General ......................................................................... 10
1.2 Warning levels .............................................................. 10
2  DescriptionandFunction ............................................................ 11
2.1 Product.......................................................................... 11
2.2  Scopeofdelivery.......................................................... 11
2.3  Operatingelementsandproductparts ....................... 11
2.4  Specications ............................................................... 12
3Intended Use ............................................................................... 13
4  ConnectingandOperation.......................................................... 13
4.1 System requirements.................................................... 13
4.2 Connecting.................................................................... 13
4.3  Operatingdisplays........................................................ 14
5  Maintenance,Care,StorageandTransportation....................... 14
6Liability notice.............................................................................. 15
7  DisposalInstructions................................................................... 15
7.1 Product.......................................................................... 15
7.2 Packaging ..................................................................... 15
8EU Declaration of Conformity ..................................................... 15
9Symbols used.............................................................................. 16
