Goobay 58978 User manual

Betriebsanleitung
User manual
Mode d‘emploi
Istruzioni per l‘uso
Art. 58978
HDMI™ Splitter, 1 Eingang / 4 Ausgänge (Full HD)
HDMI™ Splitter, 1 In / 4 Out (Full HD)
Répartiteur HDMI™ 1 In / 4 Out (Full HD)
Splitter HDMI™ 1 In / 4 Out (Full HD)

1
Betriebsanleitung
BETRIEBSANLEITUNG
BETRIEBSANLEITUNG ............................1
USER MANUAL .........................................9
MODE D‘EMPLOI ......................................17
ISTRUZIONI PER L‘USO ...........................25
Inhalt
1Sicherheitshinweise .................................................................... 2
1.1 Allgemeines .................................................................. 2
1.2 Warnstufen.................................................................... 2
2Beschreibung und Funktion........................................................ 3
2.1 Produkt.......................................................................... 3
2.2 Lieferumfang................................................................. 3
2.3 Bedienelemente und Produktteile................................ 3
2.4 Technische Daten......................................................... 4
3Bestimmungsgemäßer Gebrauch............................................... 5
4Anschluss und Betriebsanzeigen ............................................... 5
4.1 Systemanforderungen.................................................. 5
4.2 Anschluss ..................................................................... 5
4.3 Betriebsanzeigen.......................................................... 6
5  Wartung,Pege,LagerungundTransport................................. 6
6Haftungshinweis.......................................................................... 7
7Entsorgungshinweise.................................................................. 7
7.1 Produkt.......................................................................... 7
7.2  Verpackung................................................................... 7
8EU-Konformitätserklärung.......................................................... 8
9Verwendete Symbole.................................................................. 8

2
1Sicherheitshinweise
1.1 Allgemeines
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig
vor Gebrauch.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe
des Produktes verfügbar sein.
• Bewahren Sie die Betriebsanleitung auf.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält
wichtige Hinweise zum korrekten Gebrauch.
Stromschlaggefahr:
Spannungsfrei nur bei gezogenem Stecker.
• Ziehen Sie im Notfall, nach Gebrauch und bei Gewitter den
Netzstecker direkt am Steckergehäuse aus der
Steckdose.
• Öffnen Sie niemals das Gehäuse.
• ModizierenSieProdukt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in
einwandfreiem Zustand.
Ein defektes Gerät darf nicht in Betrieb genommen werden,
sondern muss sofort vom Netz getrennt und gegen unbeabsich-
tigte Weiterbenuzung gesichert werden.
• Wenden Sie sich bei Fragen, Defekten, mechanischen
Beschädigungen, Störungen und anderen nicht durch die
Begleitdokumentation behebbaren Problemen, an den
Händler oder Hersteller.
Nicht für Kinder geeignet.
   • SichernSieVerpackung,KleinteileundDämmmaterial
gegen unbeabsichtigte Benutzung.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte,
Nässe und direkte Sonneneinstrahlung, Mikrowellen sowie
Vibrationen und mechanischen Druck.
Hitzestau:
• Decken Sie das Produkt nicht ab.
• Halten Sie um das gesamte System ausreichend Freiraum,
um eine gute Belüftung und Freigängigkeit aller Geräte zu
gewährleisten und Beschädigungen zu vermeiden.
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der
Sicherheitshinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hin-
weise zu Sachschäden führen können.

3
Betriebsanleitung
2Beschreibung und Funktion
2.1 Produkt
DerHDMI™SplitterbietetIhnendieMöglichkeit,dieSignaleeinesQuellge-
rätes (z.B. DVD Player) auf bis zu 4 Ausgabegeräte, wie Bildschirme oder
ProjektorengleichzeitiginQuadHDzuübertragen.
• Unterstützt 4K Ultra HD @ 30 Hz
• Aktive Signalverstärkung ermöglicht Distanzen bis 15 m
• Unterstützt 3D, HDCP 1.4
• Unterstützt 7.1CH and DTS-HD Master Audio
• Geschirmtes Metallgehäuse und 24-Karat vergoldete Kon-
takte
2.2 Lieferumfang
• HDMI™Splitter,1Eingang/4Ausgänge(FullHD)
• Netzteil/Netzteil+USB/DC-Kabel
• Betriebsanleitung
2.3 Bedienelemente und Produktteile

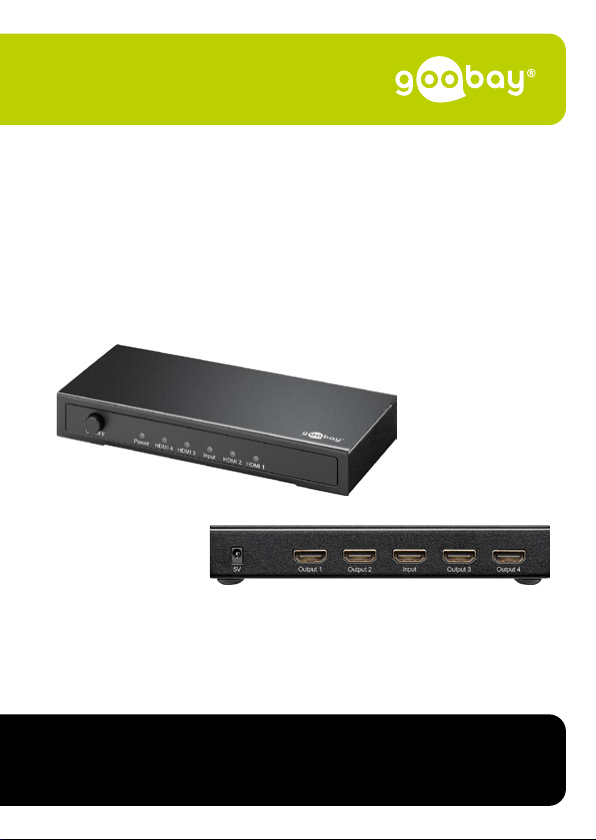

Fig.1: Bedienelemente und Produktteile
1 Ein/Ausschalter   2 LED-Betriebsanzeige
3 Link-LEDs 4 LED-Anzeige für Signaleingangskanäle
5 DC-Eingang 6 HDMI™-Ausgänge
7 HDMI™-Eingang 8 Netzteil

4
2.4 Technische Daten
Artikelnummer 58978
Video-Bandbreite 340MHz/10,2Gbit/s
HDMI™-Eingänge 1
HDMI™-Ausgänge 4
Ausgabeauösung 480i-1080p@50/60Hz, 1080p@24/50/60Hz,
VGA - UXGA, 4K 2K @ 30 Hz
Betriebstemperaturbereich 0 -+40°C
Lagertemperaturbereich -20 -+60°C
Relative Luftfeuchtigkeit 20-90% RH (keine Kondensation)
Maße 154 x 69 x 23 mm
Gewicht 261 g
Netzteil
Eingang 100-240 V ,50/60Hz,0,4Amax.
Ausgang 5 V , 2 A, 10 W
DurchschnittlicheEfzienz
im Betrieb 79,0 %
EfzienzbeigeringerLast
(10%) 72,9 %
Leistungsaufnahme bei
Nulllast 0,09 W
Schutzklasse II
Maße 60,9 x 27,1 x 72,6 mm
Kabellänge 1,43 m
Gewicht 77,5 g
DC-Stecker 3,4 x 1,3 mm
Polarität positiv
Tab. 1: Technische Daten

5
Betriebsanleitung
3 Bestimmungsgemäßer Gebrauch
Ihr HDMI™SplitteristfürAudio-/Videoanwendungenim
   Heimbereichvorgesehen.EineanderealsinKapitel„Beschrei-
bung und Funktion“ bzw. in den Sicherheitshinweisen“ beschrie-
bene Verwendung ist nicht gestattet. Dieses Produkt darf nur in
trockenen Innenräumen benutzt werden. Das Nichtbeachten
und Nichteinhalten dieser Bestimmungen und der Sicherheits-
hinweise können zu schweren Unfällen, Personen- und Sach-
schäden führen.
4 Anschluss und Betriebsanzeigen
Verletzungsgefahr durch Stolpern und Sturz
• Achten Sie darauf, dass das Anschlusskabel so verlegt
wird, dass es niemanden behindert und nicht beschädigt
wird.
• Installieren Sie das Produkt so, dass keine Personen oder
    Sachenz.B.durchHerabstürzen,Stolperno.Ä.verletzt 
oder beschädigt werden können.
Sachschäden durch falsches Platzieren und
falsche Spannungsversorgung
• NuraufebeneundrutschfesteUnterlageplatzieren.
• Verwenden Sie nur das mitgelieferte Netzteil.
4.1 Systemanforderungen
• QuellgerätemitHDMI™-SchnittstellewieDVD-/Blue-ray-
Player mit geeigneten HDMI™- oder DVI-HDMI™-Kabeln.
   • AusgabegerätemitHDMI™-Schnittstelle(wieDisplays,
Monitore, Fernseher oder Beamer) mit geeigneten HDMI™-
Kabeln.
4.2 Anschluss
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
2. Vergleichen Sie die technischen Daten aller zu verwenden-
    denGeräteundstellenSiedieKompatibilitätsicher.
   3. SchließenSieIhrQuellgerätmittelsHDMI™-Kabelanden
    HDMI™-EingangdesSplittersan.
4. Verbinden Sie die Ausgabegeräte mit den HDMI™-Ausgän-
    gendesSplitteresmittelsHDMI™-Kabel.
5. Verbinden Sie das Netzteil mit dem DC-Eingang des
    SplittersunddannmiteinerSteckdose.

6
6. WennIhrProduktmiteinemEin-/Ausschalterausgestattet
ist, schalten Sie es darüber ein. Das HDTV-Signal wird
dann an die angeschlossenen Ausgabegeräte weitergeleitet.
Bei Wiedergabe eines 3D-Signals mit einer Bandbreite > 225MHz
oder einer Quelle mit 4K2K-Auösung ist ein High Speed-
HDMI™-Kabel erforderlich.
Fig.2: Anschluss
4.3 Betriebsanzeigen
• Link-LEDs:
Diese leuchten auf, wenn die HDMI™-Ausgänge des
SplittersmiteinemodermehrerenAusgabegerätenkorrekt
verbunden sind.
• LED-Anzeige für aktive Kanäle:
    DieLEDsleuchtenauf,wenndasQuellgerätkorrektmit
    demSplitterverbundenwurde.
• LED-Betriebsanzeige:
Dieseleuchtet,wennderSplittermitStromversorgtwird.
5  Wartung,Pege,LagerungundTransport
Das Produkt ist wartungsfrei.
Sachschäden
• Nur ein trockenes und weiches Tuch zum Reinigen
verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugäng-
lich und in trockener und staubgeschützter Umgebung
lagern.
• OriginalverpackungfürdenTransportaufhebenundver-
wenden.

7
Betriebsanleitung
6Haftungshinweis
• DruckfehlerundÄnderungenanProdukt,Verpackungoder
Produktdokumentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können
Sie in aktueller Form unter den genannten Kontaktdaten
anfragen.
7Entsorgungshinweise
7.1 Produkt
  ElektrischeundelektronischeGerätedürfennachdereuropäi-
schen WEEE Richtlinie nicht mit dem Hausmüll entsorgt wer-
den. Deren Bestandteile müssen getrennt der Wiederver-
wertung oder Entsorgung zugeführt werden, weil giftige und
gefährliche Bestandteile bei unsachgemäßer Entsorgung die
Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG)
   verpichtet,elektrischeundelektronischeGeräteamEndeihrer
Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür
eingerichtete, öffentliche Sammelstellen kostenlos zurückzu-
geben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das
   SymbolaufdemProdukt,derBetriebsanleitungoder/undder
   VerpackungweistaufdieseBestimmungenhin.MitdieserArt
der Stofftrennung, Verwertung und Entsorgung von Altgeräten
leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
7.2 Verpackung
  Verpackungenkönnenkostenlosindenentsprechenden
   Sammelstellenentsorgtwerden-PapierinderPapiertonne,
Kunststoffe im gelben Sack und Glas im Altglas-Container.
DE4535302615620

8
8EU-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay®, eine registrierte Marke der
Wentronic GmbH, dass das Produkt die grundlegenden Anfor-
 derungenundRichtliniendereuropäischenBestimmungener-
füllt.
9Verwendete Symbole
Nur zur Verwendung im Innenbereich IEC 60417- 5957
Wechselspannung IEC 60417- 5032
Gleichspannung IEC 60417- 5031
Polarität des Gleichstrom-Netzanschlusses IEC 60417- 5926
Recycling ISO 7001 - PI PF 066
Schutzklasse II IEC 60417- 5172

9
User manual
USER MANUAL
BETRIEBSANLEITUNG ............................1
USER MANUAL
.........................................9
MODE D‘EMPLOI
......................................17
ISTRUZIONI PER L‘USO
...........................25
Content
1Safety Instructions ...................................................................... 10
1.1 General ......................................................................... 10
1.2 Warning levels .............................................................. 10
2  DescriptionandFunction ............................................................ 11
2.1 Product.......................................................................... 11
2.2  Scopeofdelivery.......................................................... 11
2.3  Operatingelementsandproductparts ....................... 11
2.4  Specications ............................................................... 12
3Intended Use ............................................................................... 13
4  ConnectingandOperation.......................................................... 13
4.1 System requirements.................................................... 13
4.2 Connecting.................................................................... 13
4.3  Operatingdisplays........................................................ 14
5  Maintenance,Care,StorageandTransportation....................... 14
6Liability notice.............................................................................. 15
7  DisposalInstructions................................................................... 15
7.1 Product.......................................................................... 15
7.2 Packaging ..................................................................... 15
8EU Declaration of Conformity ..................................................... 15
9Symbols used.............................................................................. 16

10
1 Safety Instructions
1.1 General
• Readtheusermanualcompletelyandcarefullybeforeuse.
The user manual is part of the product and contains important
information for correct use.
• Keepthisusermanual.
The user manual must be available for uncertainties and pas-
sing the product.
Risk of electric shock:
Voltage-free only when the plug is pulled.
• In case of emergency, during thunderstorms and after use,
    pulltheproductonitsplughousing!
   • Donotopenthehousing.
• Donotmodifyproductandaccessories.
• Do not short connectors and circuits.
   • Useproduct,productpartsandaccessoriesonlyinperfect
condition.
A defective device may not be put into operation, but must be
disconnected from mains and protected against further use.
• In case of questions, defects, mechanical damage, trouble
    andotherproblems,non-recoverablebythedocumen-
    tation,contactyourdealerorproducer.
Not meant for children.
   • Securepackaging,smallpartsandinsulationagainst
accidental use.
• Avoid stresses such as heat and cold, moisture and direct
    sunlight,vibrationandmechanicalpressure.
Heat storage:
• Donotcovertheproduct.
• Keepenoughspacearoundalldevicesforagood
ventlation and free motion and to avoid damages.
1.2 Warning levels
Warnings against hazards that may result in injuries
in case of non-observance.
Warnings against hazards that may result in material
damage in case of non-observance.

11
User manual
2 Description and Function
2.1 Product
TheHDMI™Splitteroffersthepossibilitytoconnectonesourcedevice(e.g.
DVDPlayer)toupto4QuadHDoutputsources.atthesametime.
   • Supports4KUltraHD@30Hz
   • Activesignalamplicationenablesdistancesofupto15m
   • Supports3D,HDCP1.4
   • Supports7.1-ChandDTS-HDMasterAudio
   • Shieldedmetalhousingand24-karatgold-platedcontacts
2.2 Scope of delivery
• HDMI™Splitter,1In/4Out(FullHD)
• Powersupply
• User manual
2.3 Operating elements and product parts
Fig.3: Operatingelementsandproductparts
1 On/Offswitch   2 PowerLED
3 LINK-LEDs    4 InputLED
5 DCinput    6 HDMI™outputs
7 HDMI™input   8 Powersupply

12
2.4 Specications
Article Number 58978
Video bandwidth 340MHz/10.2Gbit/s
HDMI™inputs 1
HDMI™outputs 4
Outputresolution 480i-1080p@50/60Hz, 1080p@24/50/60Hz,
VGA-UXGA,4K/2K@30Hz
Operatingtemperaturerange 0 -+40°C
Storagetemperaturerange -20 -+60°C
Relative Humidity 20-90% RH (no condensation)
Dimensions 154 x 69 x 23 mm
Weights 261 g
Power Supply
Input 100-240 V ,50/60Hz,0.4Amax.
Output 5 V , 2 A, 10 W
Averageoperational
efciency 79.0 %
Lowloadefciency(10%) 72.9 %
Powerconsumptionatno
load 0.09 W
Protection class II
Dimensions 60.9 x 27.1 x 72.6 mm
Cable length 1.43 m
Weight 77.5 g
DCplug 3.4 x 1.3 mm
Polarity positive
Tab. 2: Specications

13
User manual
3Intended Use
Your HDMI™Splitterisprovidedforaudio-/videouseonly.We
   donotpermitusingthedeviceinotherwayslikedescribedin
   chapter“DescriptionandFunction“and„SafetyInstructions“.
 Usetheproductonlyindryinteriorrooms.Notattendingto
these regulations and safety instructions might cause fatal
   accidents,injuries,anddamagestopersonsandproperty.
4 Connecting and Operation
Risk of injury by stumbling and falling
• Mindplacingcablesinaway,nobodywillbe
disabled and the cable not be damaged.
• Install the system and devices attached to it in a way that
    personscannotbeinjured,orobjectsnotbedamagedfor
    examplebydroppingorstumbling.
Material damage due to wrong placement and
wrong voltage supply
   • Onlyplaceonnon-slippingsurface.
• Useonlythesuppliedpowersupply.
4.1 System requirements
  • HDMI™equippedsourcedevicessuchasaDVD/Blu-rayplay
with HDMI™ cables or DVI to HDMI™ cables.
  • HDMI™equippeddisplays(TVsormonitors)withHDMI™
cables.
4.2 Connecting
1. Checkthescopeofdeliveryforcompletenessandintegrity.
  2. Comparethespecicationsofallequipmenttobeusedand
   ensurecompatibility.
  3. ConnecttheHDMI™cablefromtheHDsourcetotheinputport
   ofthisHDMI™Splitter.
  4. ConnecttheHDMI™cablesfromyourdisplays(monitoror
   projector)totheoutputsofthisSplitter.
  5. Plugthe5VDCpowersupplyintothisHDMI™SplitterDC
input.
  6. TurnonthepowerthentheHDTVsignalwillbedistributedto
   eachHDTVdisplay. 
When displaying a 3D signal with a higher bandwidth than 225 MHz
or a 4K2K resolution source, a High Speed HDMI™ cable is required.

14
Fig.4: Connecting
4.3 Operating displays
• Link LEDs:
    TheseLEDswillilluminatewhentheHDMI™outputsare
    connectedtothedisplaywithsignaldisplayonscreen.
• Input LEDs:
    TheinputledwillilluminatewhenconnecttoaHDMI™
source.
• Power LED:
 ThepowerLEDwillilluminatewhentheunitispowered.
5Maintenance, Care, Storage and
Transportation
Theproductsaremaintenance-free.
Material demage
• Only use a dry and soft cloth for cleaning.
• Do not use detergents or chemicals.
• Store cool and dry.
• Storetheproductoutthereachofchildrenandinadryand
    dust-protectedambiencewhennotinuse.
• Keepandusetheoriginalpackagingfortransport.

15
User manual
6Liability notice
• Wereservetherighttoprintingerrorsandchangesto
    product,packagingorproductdocumentation.
• See our terms of warranty. These are available in their
current form under the given contact details.
7 Disposal Instructions
7.1 Product
  AccordingtotheEuropeanWEEEdirective,electricalandelec-
   tronicequipmentmustnotbedisposedwithconsumerswaste.
   Itscomponentsmustberecycledordisposedapartfromeach
other. Otherwise contaminative and hazardous substances can
   polluteourenvironment.
   Asaconsumer,youarecommittedbylawtodisposeelectrical
   andelectronicdevicestotheproducer,thedealer,orpublic
   collectingpointsattheendofthedeviceslifetimeforfree.Parti-
   cularsareregulatedinnationalright.Thesymbolonthepro-
   duct,intheuser`smanual,oratthepackagingalludestothese
   terms.Withthiskindofwasteseparation,application,andwaste
   disposalofuseddevicesyouachieveanimportantshareto
   environmentalprotection.
WEEE No: 82898622
7.2 Packaging
Packagingcanbedisposedoffreeofchargeatthesuitable
   collectionpoints–paperbelongsinpaperbins,plasticsbelong
in yellow sacks and glass belongs in used glass bins.
DE4535302615620
8 EU Declaration of Conformity
With the CE sign Goobay®, a registered trademark of the
 WentronicGmbH,ensures,thattheproductisconformedtothe
 basicEuropeanstandardsanddirectives.

16
9 Symbols used
For indoor use only IEC 60417- 5957
Alternating current IEC 60417- 5032
Direct current IEC 60417- 5031
Polarityofd.c.powerconnector IEC 60417- 5926
Recycling ISO 7001 - PI PF 066
ClassIIequipment IEC 60417- 5172

17
Mode d‘emploi
MODE D‘EMPLOI
BETRIEBSANLEITUNG
............................1
USER MANUAL
.........................................9
MODE D‘EMPLOI
......................................17
ISTRUZIONI PER L‘USO
...........................25
Contenu
1Consignes de sécurité ................................................................ 18
1.1 En général..................................................................... 18
1.2 Niveaux d‘alerte............................................................ 18
2  Descriptionetfonction ................................................................ 19
2.1 Produit........................................................................... 19
2.2 Contenu de la livraison................................................. 19
2.3  Elémentsdecommandeepiéces................................ 19
2.4  Spécications ............................................................... 20
3  Utilisationprévue......................................................................... 21
4Connexion e fonctionnement...................................................... 21
4.1  Congurationrequise ................................................... 21
4.2 Connexion..................................................................... 21
4.3 Témoins de fonctionnement ......................................... 22
5  Maintenance,entretien,stockageettransport........................... 22
6  Avisderesponsabilité ................................................................. 23
7  Instructionspourl’élimination ..................................................... 23
7.1 Produit........................................................................... 23
7.2 Emballages ................................................................... 23
8UE Déclaration de conformité..................................................... 23
9Symboles utilisés ........................................................................ 24

18
1Consignes de sécurité
1.1 En général
• Lisezlemoded‘emploiattentivementetcomplètement
avant de l‘utiliser.
Le mode d‘emploi fait partie intégrante du produit et comprend
d‘importantes informations pour une bonne installation et une
bonne utilisation.
• Conservezsoigneusementcemoded‘emploi.
Le mode d‘emploi doit être disponible à des incertitudes et
transfert du produit.
Risque de choc électrique:
Sans surcharge de tension uniquement lorsque le bouchon est tiré.
• Tirezencasd‘urgencedirectementaprèsutilisationet
    pendantlesorages,branchezleboîtierdeconnecteur!
   • Nepasouvrirleboîtier.
• Nemodiezpasproduitetlesaccessoires.
• Pas court-circuiter des connexions et circuits.
   • Utilisezleproduit,piècesetaccessoiresdesproduits 
    uniquementenparfaitétat.
Un appareil défectueux ne doit pas être mis en service. Il doit
au contraire être immédiatement mis hors tension et protégé
contre toute utilisation involontaire.
• En cas de questions, les défauts, les dommages méca-
    niques,desingérencesetd‘autresproblèmes,nonré-
    cupérablesparladocumentation,contactezvotrereven-
    deurouleproducteur.
Non destiné des enfants.
   • Sécuriserl‘emballage,petitespiècesetl‘isolationcontre
l‘utilisation accidentelle.
• Éviter des conditions extrêmes, telles que la chaleur
    extrêmeetfroid,l‘humiditéetdelalumièredirectedusoleil,
    ainsiquemicroondes,desvibrationsetdelapression
mécanique.
Accumulateur de chaleur:
• Necouvrezpasleproduit.
• Assurez-voustoujourssufsammentd‘espaceautourdu
    systèmeandegarantiruneventilationappropriéeetde
    l‘espaceentrelesappareilspournepasrisquerdeles
dommager.
1.2 Niveaux d‘alerte
     Misesengardecontrelesdangerspouvantentraîner
 desblessuresencasdenonrespect.
     Misesengardecontrelesdangerspouvantentraîner
les dommages matériels en.

19
Mode d‘emploi
2Description et fonction
2.1 Produit
LeRépartiteurHDMI™offrelapossibilitédeconnecterunappareilsource(ex:
lecteurDVD)àjusqu‘à4sourcesdesortieQuadHDenmêmetemps.
   • Compatible4KUltraHD@30Hz
   • l’amplicationactivedusignalpermetuneapplicationàdes
    distancesallantjusqu’à15m
   • Compatible3DetHDCP1.4
• Prise en charge du son 7.1CH et DTS-HD Master Audio
   • Boîtiermétalliqueblindéetcontactsplaquésor24carats
2.2 Contenu de la livraison
• RépartiteurHDMI™1In/4Out(FullHD)
• Bloc d'alimentation
   • Moded'emploi
2.3 Eléments de commande e piéces
Fig.5: Elémentsdecommandeepiéces
1 Interrupteurmarche/arrêtv 2 TémoindefonctionnementàLED
3 LesLED«Link»   4 AfchageLEDpourcanauxactifs
5 CC entrée 6 Sorties HDMI™
7 Entreé HDMI™ 8 Bloc d'alimentation
