Gorenje OGB 30-200 SEDD/V9 User manual

OGB 30-200 SEDD/V9

2

3
Instructions for Use 17
Інструкція з експлуатації 4
Руководство по зксплуатации 10

4
Шановний покупець, ми вдячні Вам за придбання нашої продукції.
ПЕРЕД УСТАНОВКОЮ ТА ПЕРШИМ ВИКОРИСТАННЯМ УВАЖНО ПРОЧИТАЙТЕ ЦЮ
ІНСТРУКЦІЮ!
ПРИЛАД НЕ ПРИЗНАЧЕНИЙ ДЛЯ КОРИСТУВАННЯ ЛЮДЬМИ (ВКЛЮЧАЮЧИ
ДІТЕЙ) З ОБМЕЖЕНИМИ ФІЗИЧНИМИ, СЕНСОРНИМИ АБО ПСИХІЧНИМИ
МОЖЛИВОСТЯМИ, АБО БЕЗ ДОСВІДУ І ЗНАНЬ, ЯКЩО ВОНИ НЕ ЗНАХОДЯТЬСЯ
ПІД НАГЛЯДОМ ВІДПОВІДАЛЬНОЇ ЗА ЇХНЮ БЕЗПЕКУ ОСОБИ.
ДІТИ ПОВИННІ ЗНАХОДИТИСЬ ПІД НАГЛЯДОМ, ЩОБ УНИКНУТИ КОНТАКТУ З
ПРИЛАДОМ
Водонагрівач виготовлений і пройшов перевірку у відповідності до діючих стандартів, що
підтверджено Сертифікатом Якості та Сертифікатом Електромагнітної Відповідності.
Основні характеристики приладу вказані в таблиці даних, яка знаходиться між
сполучувальними шлангами. Підключення до водопроводу та електромережі може
проводити тільки кваліфікований спеціаліст сервісного центру. Сервісне обслуговування
внутрішнього обладнання, усунення нальоту, перевірку або заміну антикорозійного
захисного анода може здійснювати тільки фахівець авторизованого сервісного центру.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Тип OGB 50 OGB 80 OGB 100 OGB 120
Модель OGB 50 SEDD/V9 OGB 80 SEDD/V9 OGB 100 SEDD/V9 OGB 120 SEDD/V9
Об’єм (л) 50 80 100 120
Номінальний тиск (МПа) 0,9
Вага/з водою (кг) 24/74 31/111 36/136 41/161
Антикорозійний захист бака Емальований бак / магнієвий анод
Потужність електричного нагрівача (Вт) 2000
Кількість та потужність нагрівальних елемен
тів (Вт) 2 x 1000
Напруга (В~) 230
Клас захисту I
Ступінь захисту IP24
Час нагріву до 75°С(1) (год.) 155 305 355 435
Кількість змішаної води при 40°С (л) 96 151 199 238
Споживання електроенергії (2)
(кВт год./24 год.) 0,94 1,30 1,54 1,79
1) Час нагріву повного об’єму водонагрівача з електричним нагрівальним елементом при вхідній
температурі холодної води із водопроводу 15°С.
2) Споживання електроенергії при підтриманні постійної температури в нагрівачі 65°С і при
3температурі оточуючого середовища 20°С Обчислення проводились згідно EN 60379.
МОНТАЖ
Водонагрівач має бути установлений якомога ближче до місця забору води, щоб не
втрачати тепло через довгі шланги. Закріпіть прилад на стінці гвинтами діаметром
мінімум 8 мм. Стіну, яка не витримає вагу нагрівача з водою, помножену на три, слід
укріпити. Нагрівач слід установлювати тільки у вертикальному положенні.
UA

5

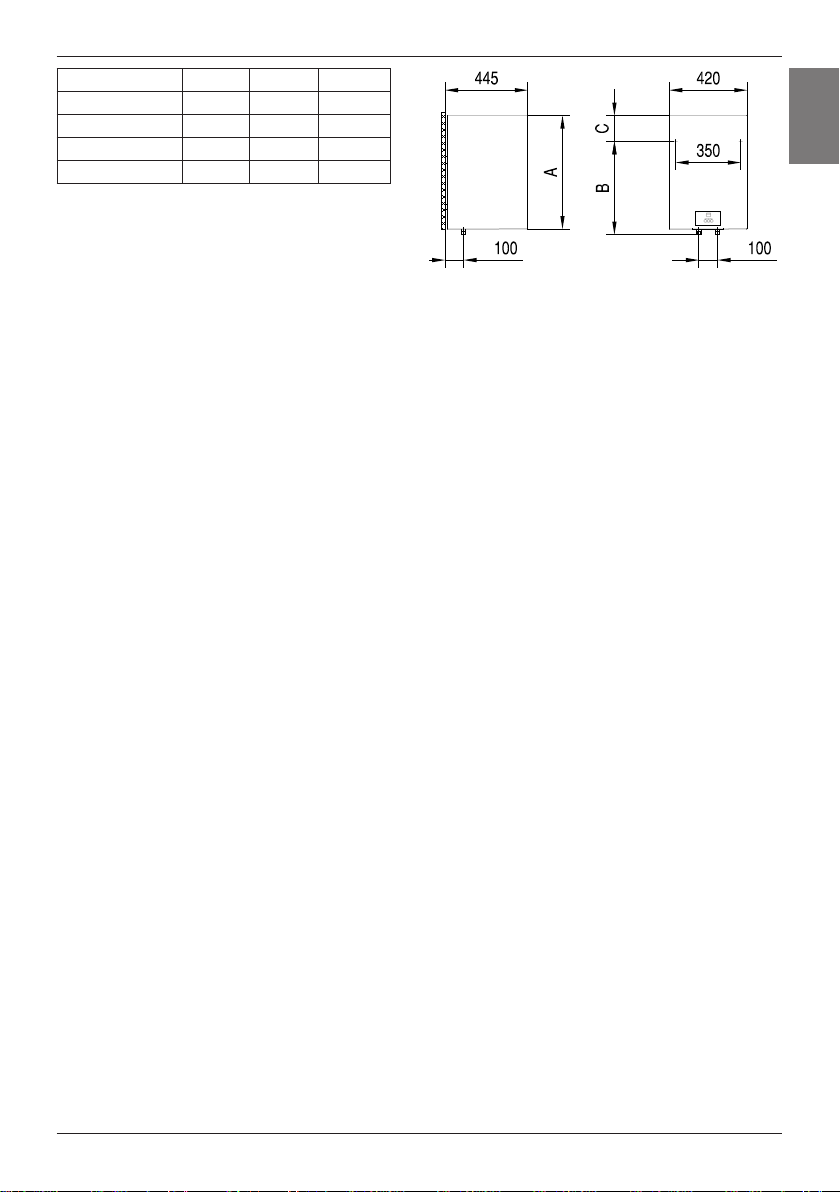

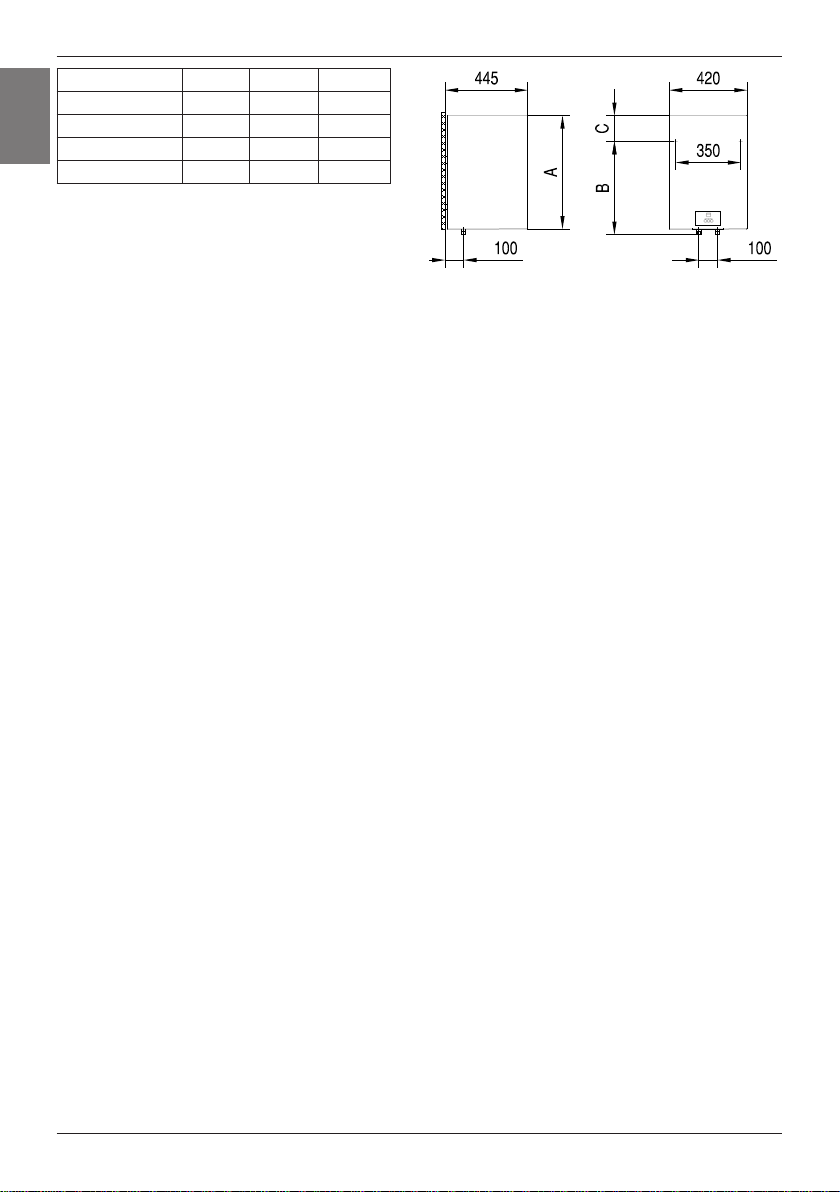

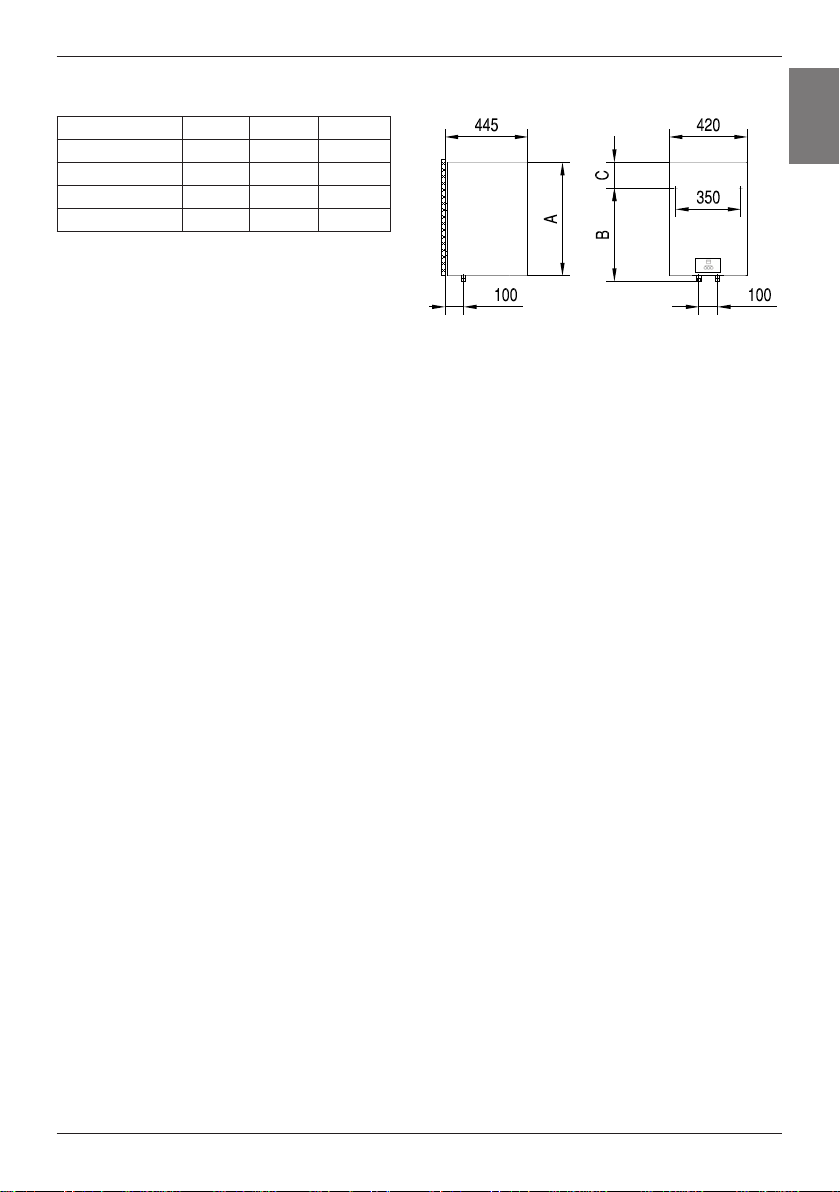

A B C
OGB 50 SEDD 690 470 250
OGB 80 SEDD 950 735 245
OGB 100 SEDD 1125 900 255
OGB 120 SEDD 1300 900 430
Приєднувальні і монтажні розміри
водонагрівача (мм)
ПІДКЛЮЧЕННЯ ДО ВОДОПРОВОДУ
Підвід та відвід води позначені різними кольорами. Синій – холодна вода, червоний
– гаряча. Нагрівач можна підключати до водопроводу двома способами. Закрита
накопичувальна система підключення забезпечує забір води в кількох місцях, а
відкрита проточна система – тільки в одному місці.
Вам необхідний відповідний змішувач, в залежності від обраної системи підключення.
У відкритій проточній системі необхідно перед нагрівачем встановити незворотній
клапан, який запобігатиме витоку води із котла у випадку, якщо у водопроводі не буде
води. При такій системі підключення необхідно використовувати проточний змішувач. В
нагрівачеві збільшиться об’єм води через нагрівання, що викликає виток води із труби
змішувача. Не можна намагатись усунути цю проблему, щільніше закриваючи кран – це
пошкодить змішувач.
В закритій проточній системі необхідно використовувати накопичувальний змішувач. В
цілях безпеки підвідний шланг слід обладнати запобіжним вентилем або запобіжною
групою, яка запобігає підвищенню тиску більш, ніж на 0,1 МПа.
Нагрівання води в нагрівачеві спричиняє підвищення тиску в котлі до рівня, що
встановлений в запобіжному клапані. Через те, що повернення води у водопровід
неможливе, вода може капати з вихідного отвору клапану. Цю воду можна направити в
стік за допомогою спеціальної насадки, яку слід встановити під запобіжним клапаном.
Труба, що знаходиться під запобіжним клапаном, має знаходитись в абсолютно
вертикальному положенні і в не морозній середі.
У випадку, якщо неможливо направити воду, що капає із запобіжного клапану, у стік,
можна уникнути капання, встановивши 3-літрову розширювальну посудину на вхідну
трубку бойлера.
Впевніться, що запобіжний клапан функціонує належним чином, перевіряючи його кожні
14 днів. Для перевірки відкрийте вихід для води в запобіжному клапані: поверніть ручку
і відкрутіть гайки клапану. Клапан функціонує належним чином, якщо вода виходить
через сопло при відкритому вході.
Не можна вмонтовувати запірний вентиль між нагрівачем і захисним клапаном,
оскільки це може пошкодити захисний клапан.
UA

6
Нагрівач можна підключати до водопровідної мережі в будинку без редукційного
клапану, якщо тиск в ній нижчий за 0,5 МПа. Якщо тиск в мережі перевищує 1,0
МПа, необхідно послідовно вбудувати два редукційні клапана. Перед підключенням
до електромережі нагрівач необхідно наповнити водою. При першому наповненні
відкрийте кран гарячої води на змішувачі. Нагрівач наповнений, коли вода починає
витікати через стік змішувача.

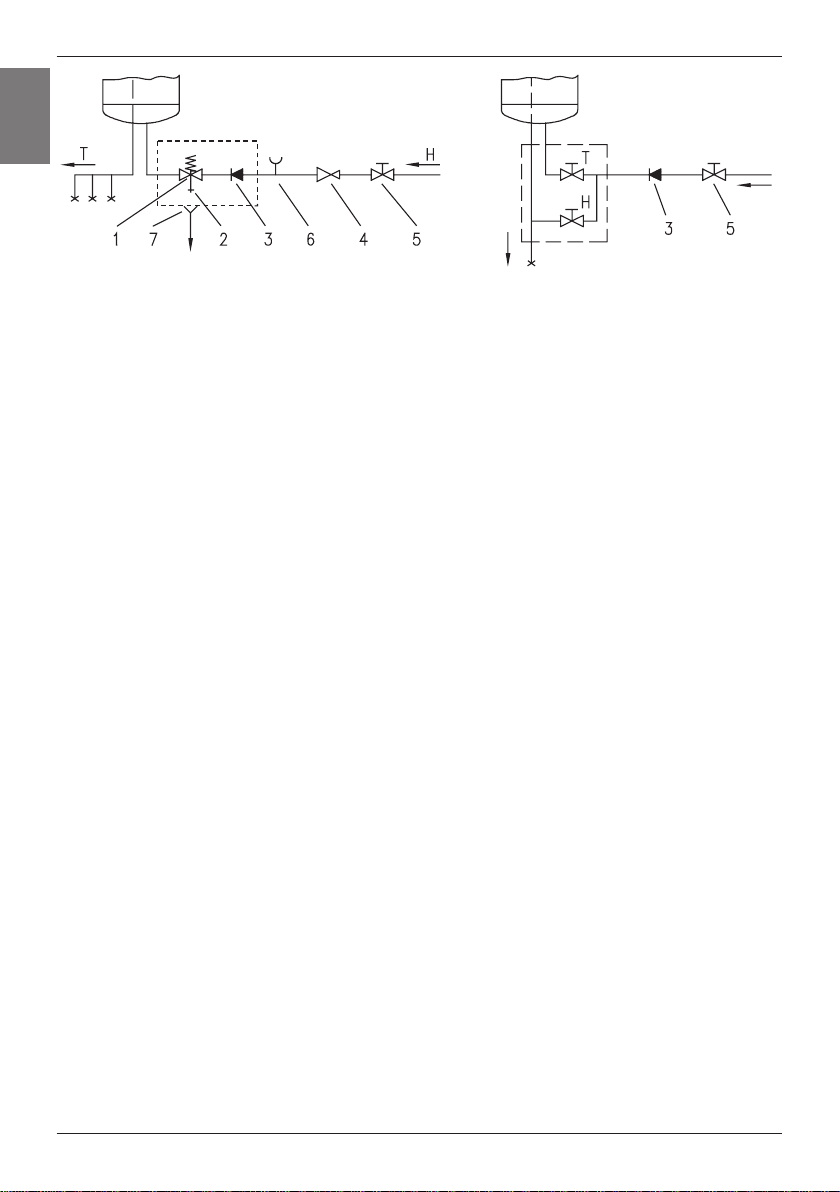

Закрита (накопичувальна) система Відкрита (проточна) система
Опис:
1-запобіжний клапан 6- тестова насадка
2-випробувальний клапан 7- лійка з підключенням до стоку
3-незворотній клапан
4-редукційний клапан тиску Н- холодна вода
5-запірний вентиль Т- гаряча вода
ПІДКЛЮЧЕННЯ ДО ЕЛЕКТРОМЕРЕЖІ
Перед підключенням до електромережі в нагрівач слід встановити приєднувальний
кабель HO5W3x1,5 мм2. Для цього необхідно зняти захисну кришку. Підключення
нагрівача до електромережі має проводитись у відповідності до діючих стандартів
для електромережі. Через те, що у нагрівача немає елемента, який постійно його
відокремлює від електромережі, між нагрівачем та мережею слід встановити перемикач,
який припиняє подачу живлення на обох полюсах і між відкритими контактами якого
мінімальна відстань 3 мм.

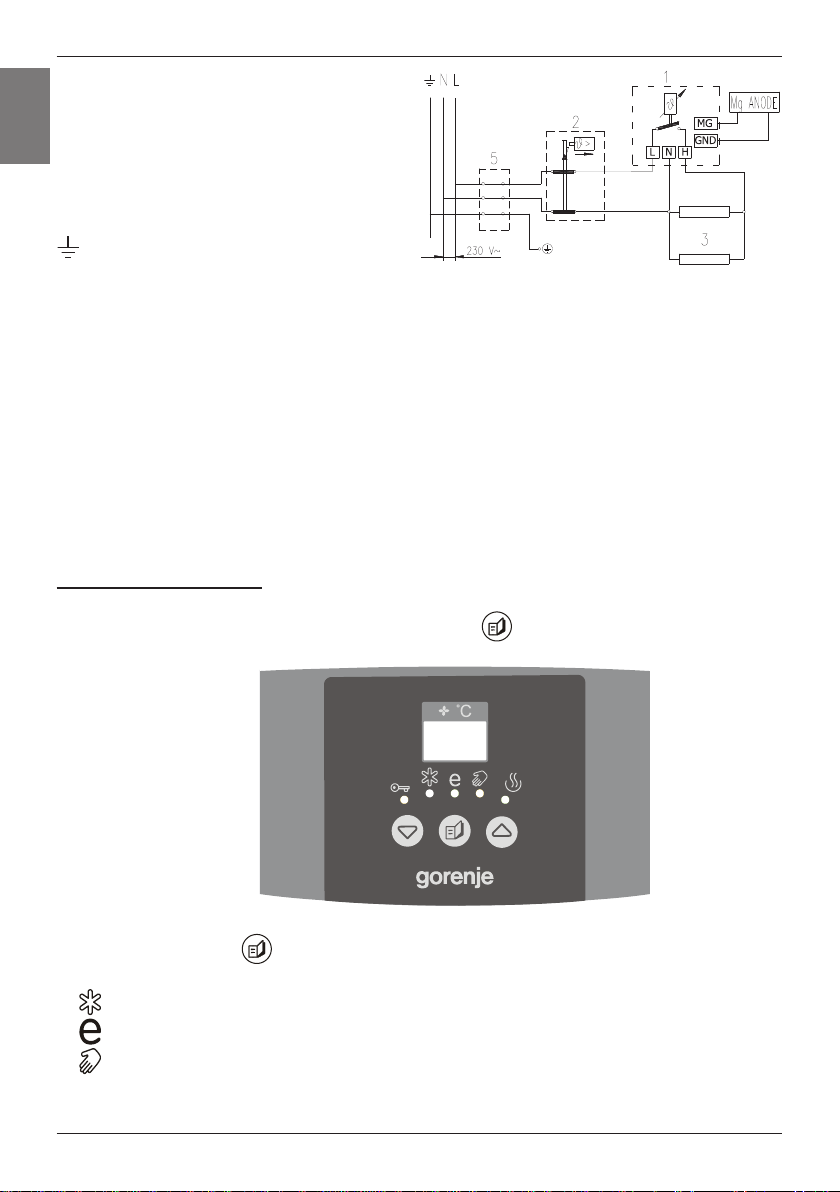

Опис:
1- електронний терморегулятор
2- біметалевий запобіжник
3- нагрівач
5- клема
L- провід фази
N- нейтральний провід
- провід заземлення
Електросхема
УВАГА! Впевніться, що бойлер відключений від електромережі перед тим, як
його відкривати!
SL
UA

7

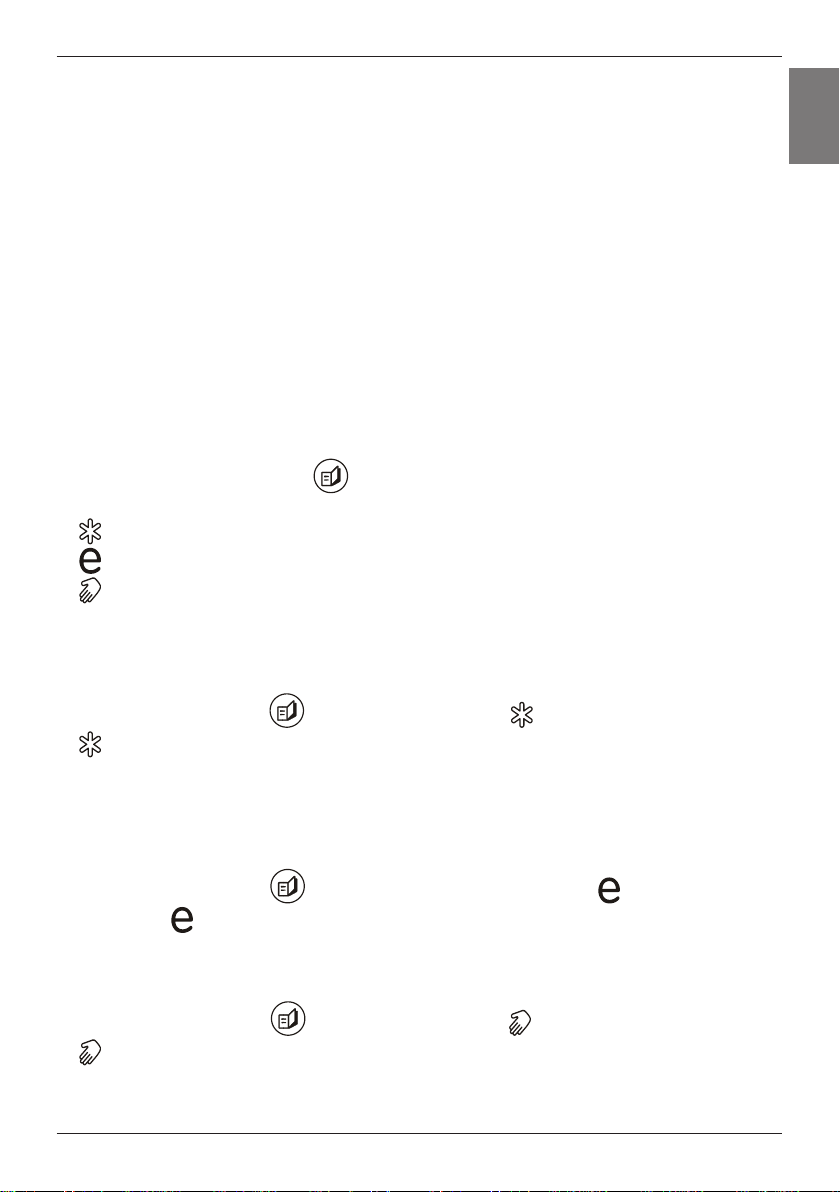

УПРАВЛІННЯ
Дисплей показує реальну температуру води у водонагрівачі.
Кнопка на панелі управління призначена для вмикання нагрівача та вибору
температурного режиму.
Водонагрівач вмикається та вимикається, якщо тиснути клавішу протягом 2-х секунд.
Продовжуйте тиснути клавішу та оберіть один з трьох режимів роботи:
- захист проти замерзання (попередньо установлена температура води 7ºC)
- економічний режим роботи (попередньо установлена температура 55ºC)
- установка необхідної температури вручну від 35ºC до 85ºC, (зростання на
1ºC)
Захист проти замерзання:
- За допомогою клавіші оберіть режим роботи (жовта контрольна лампа під
світиться)
- Регулятор встановлено на 7ºC – це вказано на дисплеї
Економний режим роботи:
Ми рекомендуємо застосовувати режим «Е»(економ).; відкладення накипу та теплові
втрати при температурі води 55°C, значно менші, ніж при максимальній температурі.
- За допомогою клавіші оберіть економний режим роботи (жовта контрольна
лампа під світиться)
- Регулятор встановлено на 55ºC – це вказано на дисплеї
Встановлення температури вручну:
- За допомогою клавіші оберіть режим роботи (жовта контрольна лампа під
світиться).
- Дисплей завжди демонструє останню установку температури води; за винятком
першого користування приладом, коли демонструється температура 35ºC, що була
UA

8
попередньо встановлена на заводі.
- За допомогою клавіші або оберіть нову температуру. Якщо тиснути
на клавішу температура буде підвищуватися або зменшуватися на 1ºC. Якщо
безперервно тиснути на клавішу, процес прискориться.
- Після того, як бажана температура встановлена, дисплей блимає протягом 3 секунд,
а потім знову демонструє реальну температуру.
- У разі переривання енергопостачання, прилад продовжить роботу з установки, яка
була задана до моменту вимкнення електроенергії.
ІНДИКАЦІЯ:
• Контрольні лампи діагностики:
  -Роботанагрівальногоелементу : Зелена контрольна лампа:
- нагрівальний елемент увімкнено – лампа світиться
- нагрівальний елемент вимкнено – лампа не світиться
- Mg анод : Червона контрольна лампа:
- лампа не світиться – анод активний
- лампа світиться – анод зношений
Попередження! Коли водонагрівачем не користуються протягом тривалого часу,
сигнальна лампа може надавати повідомлення, що магнієвий анод зношений,
не дивлячись на те, що магнієвий анод усе ще активний. У цьому разі відкрийте
кран гарячої води (у водонагрівач поступатиме свіжа вода). Якщо сигнальна лампа
згасне, водонагрівач працює цілком нормально. Якщо ні – зверніться до найближчого
сервісного центру.
• Роботаводонагрівача:
Жовті контрольні лампи світяться у наступних режимах:
- захист від замерзання
- економний нагрів води
- Встановлення температури вручну
• LED дисплей:
- Індикаціятемпературиводиунагрівачі: від 0ºC дo 85ºC
- Підчас установки демонструєобрану температуру: (від 0ºC
до 85ºC)
- Індикаціянесправностей:
- поява E1 –несправність сенсору електронного
регулятора (нагрівальний елемент не працює)
- поява E2 -несправність сенсору термометра
(водонагрівач працює)
- поява E3 - несправність обох сенсорів (водонагрівач не
працює)
- поява E4–низька температура, замерзання (водонагрівач
UA

9
не працює)
- поява E5 –перегрівання (температура > 100ºC) –
(несправність електронного регулятора)
Якщо Ви відключаєте нагрівач від електромережі, необхідно злити з нього воду,
від’єднавши синій шланг від водопровідної мережі, щоб уникнути замерзання. Перед
зливом води відключіть водонагрівач від електромережі. Відкрийте теплу воду
змішувача, що підключений до нагрівача. Злийте воду з бойлера через вхідну трубу.
Для цього рекомендовано вбудувати між запобіжним клапаном і вхідною трубою
відповідний вихідний клапан. Бойлер можна також випорожнити через вихід запобіжного
клапану: встановіть важіль або гайку запобіжного вентиля в позицію, як при тестуванні
клапану. Після випуску води з бойлера через вхідну трубу в нагрівачі залишається ще
невелика кількість води, яку можна злити, знявши фланц нагрівача. Чистити корпус
нагрівача слід м’яким розчином детергенту. Сольвенти або агресивні миючі засоби
можуть пошкодити поверхню бойлеру. Рекомендуємо проводити регулярний сервісний
огляд водонагрівача – так Ви забезпечите його надійне функціонування на довгий
строк. Перший такий огляд має проводити фахівець сервісного центру через два роки
після початку експлуатації приладу. Під час огляду перевіряється стан антикорозійного
аноду, а також при необхідності видаляється вапняний наліт, який накопичується на
внутрішній поверхні водонагрівача в залежності від якості, кількості і температури води,
що використовується. У відповідності до стану Вашого нагрівача фахівець сервісного
центру надасть Вам консультацію щодо строку наступного подібного огляду.
Не намагайтесь самостійно полагодити нагрівач! Звертайтесь до найближчого
авторизованого сервісного центру Gorenje.
UA

10
Уважаемый покупатель, благодарим Вас за покупку нашего изделия.
ПРОСИМ ВАС ПЕРЕД УСТАНОВКОЙ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ
ВОДОНАГРЕВАТЕЛЯ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ.
УСТРОЙСТВО НЕ ПРЕДНАЗНАЧЕНО ДЛЯ ИСПОЛЬЗОВАНИЯ ЛЮДЬМИ
(ВКЛЮЧАЯ ДЕТЕЙ) С ОГРАНИЧЕННЫМИ ФИЗИЧЕСКИМИ, СЕНСОРНЫМИ ИЛИ
ПСИХИЧЕСКИМИ ВОЗМОЖНОСТЯМИ ИЛИ БЕЗ ОПЫТА И ЗНАНИЙ, ЕСЛИ ОНИ НЕ
ПОД НАБЛЮДЕНИЕМ ЛИЦА, ОТВЕТСТВЕННОГО ЗА ИХ БЕЗОПАСНОСТЬ.
ДЕТИ ДОЛЖНЫ БЫТЬ ПОД НАБЛЮДЕНИЕМ, ЧТОБЫ НЕ ИГРАТЬ С УСТРОЙСТВОМ.
Подогреватель изготовлен в соответствии с действующими стандартами и испытан и
имеет также предохранительный сертификат и сертификат о электромагнитной
совместимости.
Основныехарактеристики аппарата указаны в таблице данных, которая находится
между присоединительными шлангами. Подключать его к электросети и водопроводу
может только уполномоченный специалист. Также сервисное обслуживание внутреннего
оборудования, удаление накипи, проверку или замену противокоррозионного
защитного анода может только уполномоченная сервисная служба.
МОНТАЖ
Нагреватель должен быть установлен как можно ближе к местам забора воды. При
монтаже водонагревателя в помещении, где находятся ванна или душ необходимо
обязательно соблюдать требования стандарта IEC 60364-7-701 (VDE 0100, часть 701).
К стене его прикрепите с помощью настенных винтов минимального номинального
диаметра 8 мм. Стены и пол со слабой грузоподъемностью в местах, где будет
висеть нагреватель, необходимо соответствующе укрепить. Нагреватели могут быть
установлены на стену только в вертикальном положении.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АППАРАТА
Тип OGB 50 OGB 80 OGB 100 OGB 120
Модель OGB 50 SEDD/V9 OGB 80 SEDD/V9 OGB 100 SEDD/
V9
OGB 120 SEDD/
V9
Объем [l] 50 80 100 120
Номинальное давление [MPa] 0,9
Вес/наполненного водой [kg] 24/74 31/111 36/136 41/161
Противокоррозионная эмалированный / Mg анод
Мощность электрического нагревателя [W] 2000
Количество и мощность нагревателей [W] 2 x 1000
Присоединительное [V~] 230
Класс защиты I
Степень защиты IP24
Время нагрева до 75°C1) [h] 155 305 355 435
Количество смешанной воды при 40°C [l] 96 151 199 238
Потребление электроэнергии2) [kWh/24h] 0,94 1,30 1,54 1,79
1) Время нагрева всего объема водонагревателя с электрическим нагревательным элементом
при входящей температуре холодной воды из водопровода 15°С.
RUS

11
A B C
OGB 50 SEDD 690 470 250
OGB 80 SEDD 950 735 245
OGB 100 SEDD 1125 900 255
OGB 120 SEDD 1300 900 430
Присоединительные и монтажные размеры
нагревателя [мм]
ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ
Подвод или отвод воды обозначены разным м цветом. Синий-холодная вода, красный-
горячая. Нагреватель может подключаться к водопроводу двумя способами. Закрытая
накопительная система подключения обеспечивает забор воды в нескольких местах, а
открытая проточная система - только в одном месте.
Вам необходим соответствующий смеситель в зависимости от выбранной системы
подключения.
В открытой проточной системе необходимо перед нагревателем установить
противовозвратный клапан, который предотвратит утечку воды из котла в случае,
если в водопроводе не будет воды. При такой системе подключения необходимо
использовать проточный смеситель. В нагревателе увеличивается объем воды изза
нагревания, что вызывает утечку воды из трубы смесителя. Вы не должны пытаться
перекрыть воду из смесителя, сильно закручивая кран, поскольку это только вызовет
повреждение смесителя.
В закрытой накопительной системе подключения в местах забора воды необходимо
использовать накопительные смесители. На подводную трубу из-за безопасности
работы необходимо обязательно встроить предохранительный вентиль или
предохранительную группу, предупреждающую повышение давления на больше чем
0,1 МПа номинального. Выпускное отверстие на предохранительном клапане должно
обязательно иметь выход к атмосферному давлению.
При нагревании давление воды в котле повышается до уровня, который установлен
в предохранительном клапане. Так как возврат воды в водопровод невозможен, вода
может капать из отточного отверстия предохранительного клапана. Эту воду вы
можете направить в сток с помощью специальной насадки, которую нужно установить
под предохранительным клапаном. Выпускная труба, находящаяся под выпуском
предохранительного вентиля, должна быть помещена в направлении прямо вниз и в
незамороживающей среде.
В случае, если невозможно вследствие несоответствующего монтажа воду, которая
капает, провести из возвратного предохранительного клапана в отток, вы можете
избечь капания воды с вмонтированием расширительного сосуда объёма 3 л на
впускной трубе водонагревателя.
Для правильной работы предохранительного клапана должны сами проводить
периодические контроли. При проверке необходимо перемещением ручки или
отвинчиванием гайки клапана (зависимо от типа клапана) открыть вы пуск воды из
возвратного предохранительного клапана. Сквозь выпускное сопло должна притечь
вода, это значит, что клапан работает безупречно.
RUS
2) Потребление электроэнергии при поддержании постоянной температуры в нагревателе 65°С
и при температуре окружающей среды 20°С, измерения производились по EN 60379.

12
Закрытая (накопительная) система Открытая (проточная) система
Легенда:
1 - Предохранительный клапан 6 - Испытательная насадка
2 - Испытательный клапан 7 - Воронка с подключением к стоку
3 - Невозвратный клапан
4 - Редукционный клапан давления Н - Холодная вода
5 - Запорный клапан Т - Горячая вода
Нельзя встраивать запорный клапан между нагревателем и возвратным
защитным клапаном, так как таким образом Вы сделаете невозможной работу
возвратного предохранительного клапана.
Нагреватель может подключаться к водопроводной сети в доме без редукционного
клапана, если давление в ней ниже 0,5 МПа (5 бар). Если давление превышает 0,5
МПа (5 бар), то требуется обязательно встроить редукционный клапан.
Перед подключением к электросети необходимо нагреватель обязательно наполнить
водой. При первом наполнении откройте ручку горячей воды на смесителе. Нагреватель
наполнен, когда вода начнет течь через сток смесителя.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Перед подключением к электросети необходимо в водонагреватель поместить
соединительный шнур минимальным сечением 1,5 мм2 (H05VV-F 3G 1,5 мм2) и нужно
отвинтить защитную крышку.
Подключение нагревателя к электросети должно осуществляться в соответствии со
стандартами для электросетей. Между водонагревателем и проводкой должна быть
встроена установка, обеспечивающая отключение всех полюсов от сети питания в
соответствии с национальными правилами.
SL
RUS

13
Легенда:
1 - Термостат
2 - Двухполюсной тепловой предохранитель
3 – Нагреватель
5 - рисоединительная скоба
L - Фазовый проводник
N - Нейтральный проводник
- Защитный проводник
Электросхема
ВНИМАНИЕ: Перед тем как разобрать нагреватель, убедитесь, что он отключен
от электросети!
Использование и техническое обслуживание
После подключения к водо-и электроснабжению нагреватель воды готов к
использованию.
Нагреватель воды оснащен электронным регулятором, позволяющим установить
температуру воды в котле нагревателя. Возможна ручная установка произвольной
температуруы в диапазоне от 35°C до 85ºC, также установление экономичной
температуры и установление защитной температуры во избежание замерзания воды
в нагревателе.
Электронный регулятор, на дисплее, постоянно отображает текущую температуру
воды в нагревателе.
УПРАВЛЕНИЕ:
Включение или отключение нагревателя осуществляется путем нажатия кнопки
более чем 2s.
При нажатии кнопки программного обеспечения , выбираем между тремя
вариантами:
- выбор защитной температуры во избежание замерзания воды (предварительная
температура воды 7ºС)
- выбор экономичной температуры (предварительно 55ºC)
RUS

14
- произвольная ручная настройка температуры в диапазоне от 35°C до 85ºC, с
шагом в 1ºC.
Установка защиты от замерзания:
- при помощи кнопки меню мы выбрали способ (горит желтая контрольная
лампочка под),
- таким образом, мы выставили регулятор на температуру 7ºC, как нам показывает
дисплей.
Установка экономичной температуры:
- при помощи кнопки меню мы выбрали способ (горит желтая контрольная
лампочка под )
- таким образом, мы выставили регулятор на температуру 55ºC, как нам показывает
дисплей
Ручная установка темпекратуры:
- при помощи кнопки меню мы выбрали способ (горит желтая контрольная
лампочка под )
- дисплей по-прежнему покажет последнюю выставленную температуру воды, за
исключением первого запуска, когда показывает ранее выставленную температуру
35ºC
- с кнопками или выберем новую желаемую температуру. С нажатием
кнопки температура увеличивается/уменьшается на 1ºC. Удерживая кнопку, ускорим
процесс выставления температуры.
- по окончании процесса выставления желаемой температуры, дисплей мигает три
секунды и возвращается к показанию текущей температуры
- в случаях исчезновения напряжения в сети, аппарат возвратится в состояние, в
котором он находился до исчезновения напряжения
Вкл / Выкл нагревателя:
- прежде чем отключить нагреватель от сети, необходимо вылить из него воду,
учитывая риск замерзания воды
СИГНАЛИЗАЦИЯ:
• сконтрольнымилампочками:
- работанагревателя : с контрольной зеленой лампочкой, а именно:
- нагреватель работает – горит контрольная лампочка
- нагреватель не работает – контрольная лампочка не горит
- работаMgанода : с контрольной красной лампочкой, а именно:
- контрольная лампочка не горит – анод работает
- горит контрольная лампочка - может быть израсходован анод
RUS

15
Внимание! Когда водонагреватель не используется на более
длительный период времени, сигнальная лампа может
свидетельствовать о том, что Мг анод изношен, несмотря на
тот факт, что анод Mg-прежнему активны.В этом
случае открытой горячей водопроводной воды (пресной
воды впадают водонагреватель Если сигнальная лампа
выключается, водонагреватель операция не отражается. Если
нет, обратитесь в ближайший авторизованный сервис
провайдер.
- работанагревателя: с контрольной желтой лампочкой, а именно:
- защита против замерзания – горит контрольная лампочка или
- экономичная температура – горит контрольная лампочка или
- ручная установка – горит контрольная лампочка
• сосветодиоднымдисплеем:
- температураводывнагревателе: от 0ºC до 85ºC
- послеустановкипоказаниевыставленнойтемпературы: блики от
0ºC до 85ºC
- индикацияошибок:
- Рисунок E1 - отказ датчика в электронном регуляторе (котел не
работает)
- Рисунок E2 - отказ датчика в термометре ( котел работает)
- Рисунок E3 - отказ обоих датчиков ( котел не работает)
- Рисунок E4 – низкая температура замерзания (котел не работает)
- Рисунок E5 – перегрев ( температура > 100ºC) – (отказ
электронного регулятора)
Если Вы долгое время не собираетесь пользоваться водонагревателем, Вы можете защитить
его от замерзания следующим образом: оставьте его включенным в сеть, ручку термостата
установите в положение ’ *’. В этом положении нагреватель будет поддерживать температуру
воды около 10°С. Если Вы отключаете водонагреватель от электросети, необходимо слить
из него воду во избежание замерзания, отсоединив синий патрубо кот водопроводной
сети. Вода вытекает из водонагревателя через впускную трубу водонагревателя. Поэтому
рекомендуется поместить при монтаже между предохранительным клапаном и впускной
трубой водонагревателя особый тройник или выпускной клапан. Водонагреватель можно
опорожнить также непосредственно через предохранительный клапан поворотом ручки или
вращающейся головки клапана в такое положение, какое необходимо при контроле работы.
Перед опорожнением необходимо водонагреватель отключить от электросети и затем
открыть ручку горячей воды на смесительном кране. После выпуска воды через впускную
трубу останется в водонагревателе небольшое количество воды, которая вытечет после
устранения нагревательного фланца через отверстие нагревательного фланца.
Внешние части водонагревателя чистите слабым раствором стиралапьного средства. Не
используйте растворителей и агрессивных чистящих средств.
Рекомендуем Вам проводить регулярный осмотр водонагревателя, так Вы обеспечите
его безупречную работу и долгий срок службы. Первый осмотр необходимо произвести
приблизительно через два года после начала работы. Выполнять его должен уполномоченный
специалист, который проверяет состояние противокоррозионного защитного анода, и по
необходимости очищает известковый налет, накапливающийся на внутренних поверхностях
RUS

16
водонагревателя в зависимости от качества, количества и температуры использованной
воды.
В соответствии с состоянием Вашего водонагревателя сервисная служба после осмотра
даст Вам рекомендацию о времени следующего осмотра. Состояние противокоррозионного
защитного анода проверяется визуально. Замена анода необходима, если при осмотре
будет обнаружено, что диаметр анода сильно уменьшился или он весь использован до
стального ядра. Вы сможете получить гарантийное обслуживание только в случае, если Вы
будете регулярно проверять защитный анод.
Просим Вас не пытаться отремонтировать водонагреватель самостоятельно, а
обращаться в сервисную службу.
RUS

17
Dear buyer, we thank you for purchase of our product.
Prior to installation and rst use of the electric water heater, please carefully read
these instructions.
THIS APPLIANCE IS NOT INTENDED FOR USE BY PERSONS (INCLUDING CHILDREN)
WITH REDUCED PHYSICAL, SENSORY OR MENTAL CAPABILITIES, OR LACK OF
EXPERIANCE AND KNOWLEDGE, UNLESS THEY HAVE BEEN GIVEN SUPERVISION
OR INSTRUCTION CONCERNING USE OF THE APPLIANCE BY PERSON RESPONSIBLE
FOR THEIR SAFETY.
CHILDREN SHOULD BE SUPERVISED TO ENSURE THAT THEY DO NOT PLAY WITH
THE APPLIANCE.
This water heater has been manufactured in compliance with the relevant standards
and tested by the relevant authorities as indicated by the Safety Certicate and the
Electromagnetic Compatibility Certicate. The technical characteristics of the product are
listed on the label afxed between the inlet and outlet pipes. The installation must be carried
out by qualied staff. All repairs and maintenance work within the water heater, e.g. lime
removal or inspection/replacement of the protective anticorrosion anode, must be carried out
by the authorised maintenance service provider.
BUILDING-IN
The water heater shall be built-in as close as possible to the outlets. When installing the
water heater in a room with bathtub or shower, take into account requirements dened in IEC
Standard 60364-7-701 (VDE 0100, Part 701). It has to be tted to the wall using appropriate
rag bolts with minimum diameter of 8 mm. The wall with feeble charging ability must be on
the spot where the water heater shall be hanged suitably reinforced. The water heater may
be fixed upon the wall only vertically.
TECHNICAL PROPERTIES OF THE APPLIANCE
Type OGB 50 OGB 80 OGB 100 OGB 120
Model OGB 50 SEDD/V9 OGB 80 SEDD/V9 OGB 100 SEDD/V9 OGB 120 SEDD/V9
Volume [l] 50 80 100 120
Rated pressure [MPa] 0,9
Weight / Filled with water [kg] 24/74 31/111 36/136 41/161
Anti-corrosion of tank Emailed & Mg Anode
Power of electrical heater [W] 2000
Number and power of heating
elements [W] 2 x 1000
Connection voltage [V~] 230
Protection class I
Degree of protection IP24
Heating time to 75 °C 1) [h] 155 305 355 435
Quantity of mixed at 40°C [l] 96 151 199 238
Energy consumption 2) [kWh/24h] 0,94 1,30 1,54 1,79
1) Time for heating of the whole volume of heater with electric immersion heater by entering temperature
of cold water from water supply 15°C.
2) Energy consumption to maintain stable temperature of water in the water heater 65°C at surrounding
temperature 20°C, measured according to EN 60379.
EN

18
A B C
OGB 50 SEDD 690 470 250
OGB 80 SEDD 950 735 245
OGB 100 SEDD 1125 900 255
OGB 120 SEDD 1300 900 430
Connection and installation dimensions of the
water heater [mm]
CONNECTION TO THE WATER SUPPLY
The water heater connections for the in-owing and out-owing water are colour-coded. The
connection for the supply of cold water is coloured blue, while the hot water outlet is coloured
red.
The water heater may be connected to the water supply in two ways. The closed-circuit
pressure system enables several points of use, while the open-circuit gravity system enables
a single point of use only. The mixer taps must also be purchased in accordance with the
selected installation mode.
The open-circuit gravity system requires the installation of a non-return valve in order to
prevent the water from draining out of the tank in the event of the water supply running dry
or being shut down. This installation mode requires the use of an instantaneous mixer tap.
As the heating of water expands its volume, this causes the tap to drip. The dripping cannot
be stopped by tightening it further; on the contrary, the tightening can only damage the tap.
The closed-circuit pressure system requires the use of pressure mixer taps. For safety
reasons the supply pipe must be tted with a return safety valve or alternatively, a valve of
the safety class that prevents the pressure in the tank from exceeding the nominal pressure
by more than 0.1 MPa. The outlet opening on the relief valve must be equipped with an outlet
for atmospheric pressure.
The heating of water in the heater causes the pressure in the tank to increase to the level set
by the safety valve. As the water cannot return to the water supply system, this can result in
the dripping from the outlet of the safety valve. The drip can be piped to the drain by installing
a catching unit just below the safety valve. The drain installed below the safety valve outlet
must be piped down vertically and located in the environment that is free from the onset of
freezing conditions.
In case the existing plumbing does not enable you to pipe the dripping water from the return
safety valve into the drain, you can avoid the dripping by installing a 3-litre expansion tank
on the inlet water pipe of the boiler.
In order to provide correct operation of the relief valve, periodical inspections of the relief
valve must be carried out by the user. To check the valve, you should open the outlet of the
return safety valve by turning the handle or unscrewing the nut of the valve (depending on
the type of the valve). The valve is operating properly if the water comes out of the nozzle
when the outlet is open.
EN

19
Closed (pressure) system Open (non-pressure) system
Legend:
1 - Safety valve 6 - Checking tting
2 - Test valve 7 - Funnel with outlet connection
3 - Non-return valve
4 - Pressure reduction valve H - Cold water
5 - Closing valve T - Hot water
Between the water heater and return safety valve no closing valve may be built-in
because with it the function of return safety valve would be impeded.
The water heater may be connected to the water network in the house without reduction
valve if the pressure in the network is lower than 0.5 MPa (5 bar). If the pressure exceeds
0.5 MPa (5 bar), a reduction valve must be installed. Prior to the electric connection the
water heater must obligatorily be lled with water. By rst lling the tap for the hot water upon
the mixing tap must be opened. When the heater is lled with water, the water starts to run
through the outlet pipe of the mixing tap.
CONNECTION OF THE WATER HEATER TO THE ELECTRIC NETWORK
Before connecting to power supply network, install a power supply cord in the water heater,
with a min. diameter of 1,5 mm2 (H05VV-F 3G 1,5 mm2). For it the protection plate must be
removed from the water heater.
The connection of water heater to the electric network must be performed according to
standards for electric installation. Install a disconnect switch (separating all poles from the
power supply network) between the water heater and the permanent power connection, in
compliance with the national regulations.
SL
EN

20
Legend:
1 - Electronic thermostat
2 - Bipolar thermal fuse
2 - Electric heater
5 - Connection terminal
L - Live conductor
N - Neutral conductor
- Earthing conductor
Electric installation
CAUTION: Prior to each reach in the inner of the water heater it must absolutely be
disconnected from the electric network!
OPERATION AND MAINTENANCE
After connecting to water and power supply, the heater is prepared for use.
The water heater features an that enables of water temperature of in water heater tank. The
electronic regulator allows manual adjustment of temperature in range from 35ºC to 85ºC,
settings to cost saving operation mode and temperature adjustment to prevent freezing.
Electronic regulator display shows the current temperature of water in water heater.
OPERATION CONTROL:
The heater is switched ON and OFF by pressing the key for 2s.
Continue pressing the key and select the three operating modes:
- protection against freezing (factory water temperature set to 7ºC)
- cost saving operation (factory set to 55ºC)
- optional manual setting of temperature in the range from 35ºC to 85ºC (increments of
1ºC)
EN
